BEDIENUNGSANLEITUNG OpenStage Phone Adapter Unify

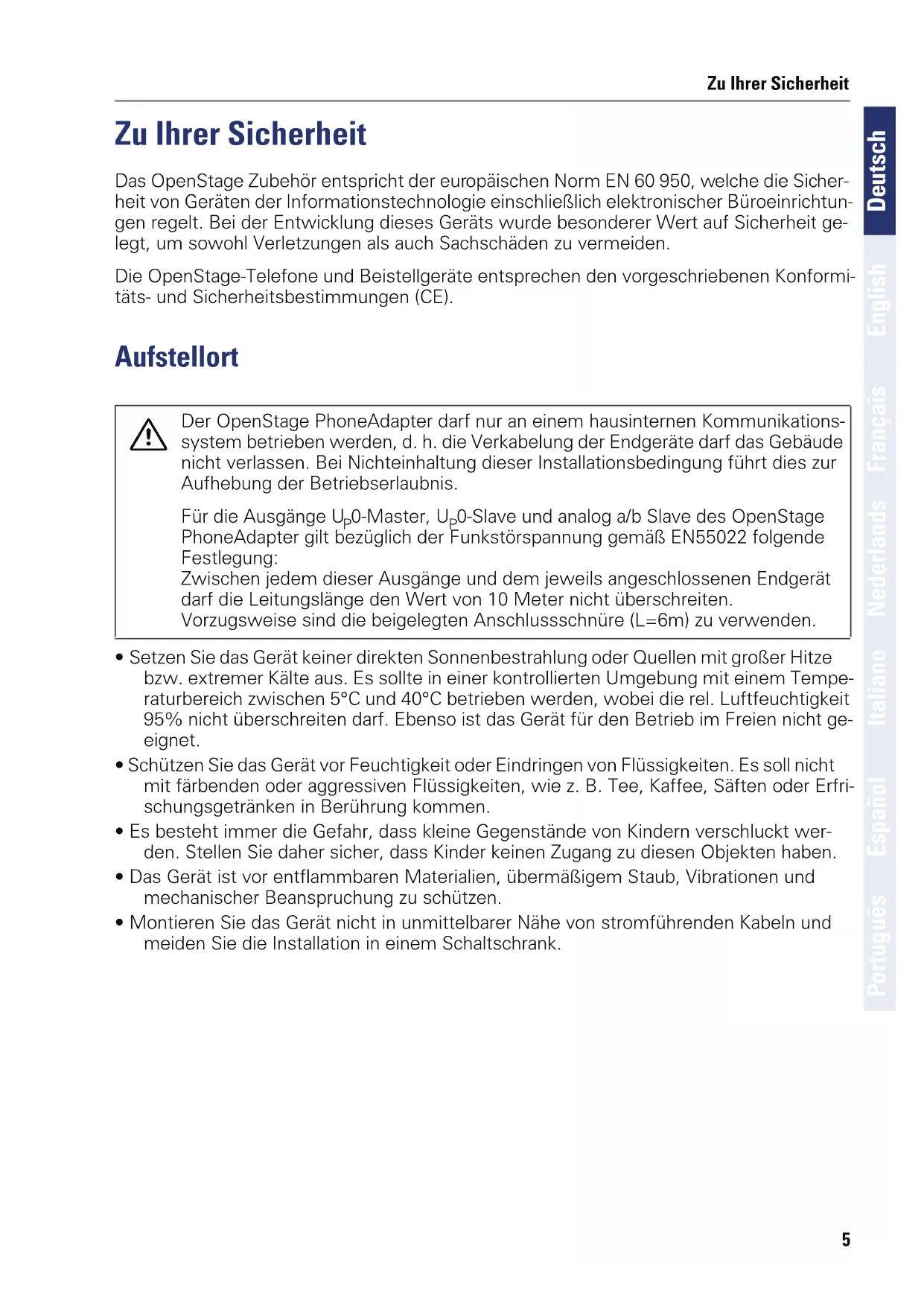

Zu Ihrer Sicherheit 5

Aufstellort 5
Wichtige Hinweise 6
Kennzeichen 6

Einsatzmöglichkeiten 7

Verpackungsinhalt 7
Installationshinweise 7

Montage. 8

Eigenschaften der a/b-Schnittstelle 9

English

For your safety 10

Location 10
Important information. 11
Symbols 11

Possible uses 12

Das OpenStage Zubehör entspricht der europäischen Norm EN 60 950, welche die Sicherheit von Geräten der Informationstechnologie einschließlich elektronischer Böroeinrichtungen regelt. Bei der Entwicklung dieser Gesamtswerte wurde besonderer Wert auf Sicherheit gelegt, um sowohl Verletzungen als auch Sachschaenen zu vermeiden.

Die OpenStage-Telefone und Beistellgeräte entsprechen den vorgeschriebenen Konformitäts- und Sicherheitsbestimmungen (CE).

Aufstellort

Der OpenStage PhoneAdapterarf nur an einem hausinternen Kommunikationsystem betriebenen werden, d. h. die Verkabelung der Endgeräte darf das Gebäude nicht verlassen. Bei Nichteinhaltung dieser Installationsbedingung führt dies zur Aufhebung der Betriebserlaubnis.

Für die Ausgänge U_P0 -Master, U_P0 -Slave und analog a/b Slave des OpenStage PhoneAdapter gilt bezüglich der Funkstörspannung gemäß EN55022 folgende Festlegung:

Zwischen jeder dieser Ausgabe und dem jeweils angeschlossenen Endgerät darf die Leitungsläge den Wert von 10 Meter nicht überschreiben.

Vorzugsweise sind die beigelegten Anschlusssschnüre (L = 6m) zu verwenden.

• Setzen Sie das Gerät keiner direkten Sonnenbestrahlung oder Quellen mit großer Hitze bzw. extremer Kälte aus. Es sollte in einer kontrollierten Umgebung mit einem Temperaturbereich zwischen 5^ und 40^ betrieben werden, wobei die rel. Luftfeuchtigkeit 95% nicht überschreiben darf. Ebenso ist das Gerät für den Betrieb im Freien nicht geeignet.
• Schützen Sie das Gerät vor Feuchtigkeit oder Eindringen von Flüssigkeiten. Es soll nicht mit färbenden oder aggressiven Flüssigkeiten, wie z. B. Tee, Kaffee, Säften oder Erfrischungsgeträngen in Berührung kommt.
• Es besteht immer die Gefahr, dass keine Gegenstände von Kindern verschlückt werden. Stellen Sie davon whisper, dass Kinder keinen Zugang zu diesen Objekten haben.
• Das Gerät ist vor entflammbaren Materialien, übermäßigem Staub, Vibrationen und mechanischer Beanspruchung zu schützen.
• Montieren Sie das Gerät nicht in unmittelbarer Höhe von stromführungen Kabeln und meiden Sie die Installation in einem Schaltschrank.

Wichtige Hinweise

	Betreiben Sie das Gerät nicht in explosionsgeführter Umgebung!
	Aus Sicherheitsgründen dürfen die Geräte nur mit dem zugehörigen Netzgerät betrieben werden! Das Gehäuse der Spanningsversorgung niemals öffnen.
ORIGINAL	Benutzen Sie nur Siemens Original-Zubehör! Das Benutzen von andere rem Zubehör ist gefährlich und führt zum Erlöschen der Garantie und der CE-Kennzeichnung.
	Öffnen Sie niemals das Telefon oder Zubehör! Bei Problemen wenden Sie sich an das zuständige Fachpersonal. Führren Sie niemals Gegenstände in Geräteöffnungen ein.
	Betreiben Sie niemals das Gerät in Umgebungen, in denen Spritzwasser oder Dampfbildung vorkommen (z. B. Badezimmer).

Kennzeichen

Beschreibung der Symbole auf der PhoneAdapter-Unterseite.

Die Konformität des Gerätes zu der EU-Richtlinie 1999/5/EG wird durch das CE-Kennzeichen bestätig.

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über darauf staatlich vorgesehene Stellen zu entsorgen.

Die sachgemäße Entsorgung und die getrennte Sammlung von Altgeräten dient der Vorbeugung von potentiellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

Ausführliche Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei ihrer Kommune, Ihrem Müllentsorgungsdienst, dem Fachhändler bei dem Sie das Produkt erworben haben oder Ihrrem Vertriebsansprechpartner.

These Aussagen sind nur gültig für Geräte, die in den Ländern der Europäischen Union installiert und verkauf werden und die der Europäischen Richtlinie 2002/96/EC unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektround Elektronikgeräten gelten.

Einsatzmöglichkeiten

Der OpenStage PhoneAdapter erhögt die Erweiterung einer Teilnehmerschnittstelle um einen U_P0 - oder Analoganschluss ihrer HiPath Kommunikationsplattform. Ein zweites OpenStage-Telefon oder ein analoges Endgerät konnen dadurch mit der Telefonanlage verbunden werden.

Vorteil:

Zwei Endgeräte können über nur eine Leitung mit der TK-Anlage verbunden werden. Ein Kabel muss nicht extra verlegt werden - der Installationsaufwand ist gering.

Der PhoneAdapter erfordert ein externes Netzgerät für die Stromversorgung.

Am PhoneAdapter angeschlossene Systemtelephone benötigen ggfs. selbst auch ein Netzgerät, siehe folgende Angaben.

An den PhoneAdapter konnen folgende Endgeräte angeschlossen werden:

• U_P0 -Systemtelefon:

OpenStage 20 T

OpenStage 40 T

OpenStage 60 T und 80 T (ein Netzgerät am Telefon selbst ist erforderlich)

optiPoint 500 (nur am Ausgang U_P0 -Slave)

Optiset E (nur am Ausgang U_P0 -Slave)

• Analoges Endgerät:

Telefon mit Tonwahl MFV (z. B. Euroset 5020 oder ein Schnurlos Telefon wie das

Gigaset A160), Fax Gr. 3 oder ein Modem.

Verpackungsinhalt

• 1 OpenStage PhoneAdapter
• 2 Anschlusskabel (je 6 Meter)

Installationshinweise

Verwenden Sie beim Anschluss des OpenStage PhoneAdapter nur die mitgelieferten Anschlusskabel. Die Anschlusskabel der Endgeräte)dürfen die maximale Länge von jeweils 10m nicht überschreiben.

Der PhoneAdapter kann nur in folgenden Konstellationen betrieben werden:

• Ein U P0-Systemtelefon (U P0-Master)
  Zwei U' P0-Systemtelefone (U P0-Master, U P0-Slave)
• Ein U P0-Systemtelefon und ein analoges Endgerät (U P0-Master, a/b)

Der gleichzeitige Betrieb von zwei U_P0 -Systemtelefonen und einem analogen Gerät ist nicht möglich.

Montage

Voraussetzung: Ein betriebsbereites Systemtelefon OpenStage T.

Der PhoneAdapter wird zwischen ihrem Telefon und dessen Anschlusskabel installiert.

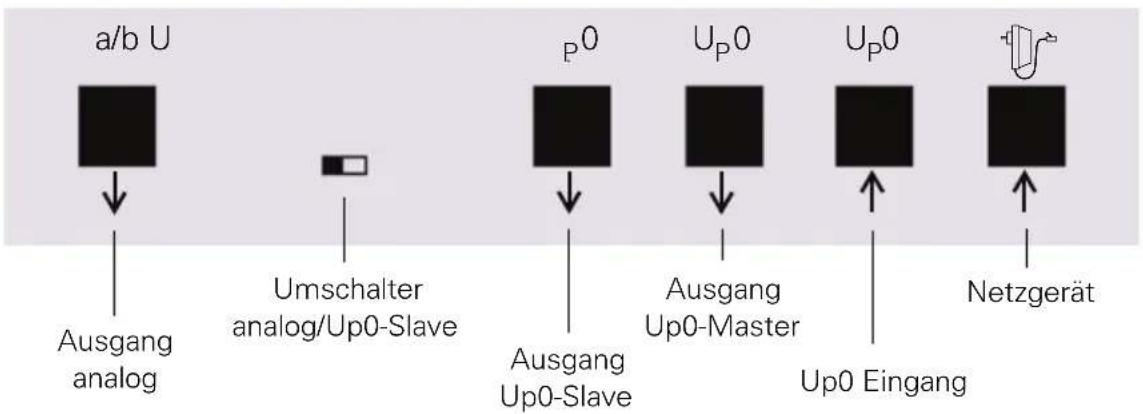

Folgendes Bild stellt die Ansicht des PhoneAdapter von vorne dar:

1. Verbinden Sie das Netzteil mit der Steckdose und stecken Sie das andere Ende in die Buchse am PhoneAdapter.

2. Legen Sie Ihr OpenStage Telefon mit dem Tastenfeld nach unten auf eine weiche Unterlage.

3. Entfernen Sie den Stecker aus der Buchse Ines Telefons und stecken diesen Stecker in die Buchse „U P 0 Eingang" am PhoneAdapter.

4. Verbinden Sie mit dem mitgelieferten Anschlusskabel die Buchse Iles OpenStage Telefons und die Buchse „Ausgang U0-Master" am PhoneAdapter. Damit ist Ihr Telefon wieder betriebsbereit.

5. Schieben Sie den Schalter „Umschalter analog/U P0-Slave" nach rechts, wenn Sie ein weiteres U_P0 -Telefon bzw. nach links, wenn Sie ein analoges Endgerät anschließen wollen.

6. Schließen Sie nun das weitere Telefon/Endgerät mithilfe des zweiten mitgelieferten Anschlusskabels wie folgt an.

Anschluss des weiteren U0-Systemtelefons: Verbinden Sie mithilfe des mitgelieferten Anschlusskabels die Buchse des Telefons mit der Buchse „Ausgang U0-Slave" am PhoneAdapter.

oder

Anschluss eines analogen Endgerätes:

Verbinden Sie das Gerät mit der Buchse „Ausgang analog" am PhoneAdapter. Verwenden Sie hierzu das zugehörige Anschlusskabel des analogen Gerätes (Länge: max. 10m). Hat diese Anschlusskabel keinen Modularstecker sondern z. B. einen TAE-Stecker, dann ist diese Anschlusskabel nicht zu verwenden. Gegebenenfalls konnen Sie das mitgelieferte Anschlusskabel vom PhoneAdapter verwenden, siehe unter "Eigenschaften der a/b-Schnittstelle" → Seite 9.

Ist kein OpenStage Telefon an der Buchse „Ausgang Up0-Master" angeschlossen, so Funktionieren die Endgeräte an den Buchsen „Ausgang Up0-Slave" und „Ausgang analog" nicht.

Eigenschaften der a/b-Schnittstelle

Bei analogen Geräten kann die Pin-Belegung der Modularbuchsen verschiedene sein. Vergleichen Sie unterstehende Pin-Belegung mit der Pin-Belegung Ihres analogen Endgerätes. Sehen Sie dazu in der Bedienungsanleitung des analogen Gerätes nach oder Fragen Sie Ihr zuständiges Fachpersonal.

Sofern die Pins (3 + 4) in Ihrm analogen Gerät verwendet werden, können Sie das mitgelieferte Anschlusskabel vom PhoneAdapter benutzen.

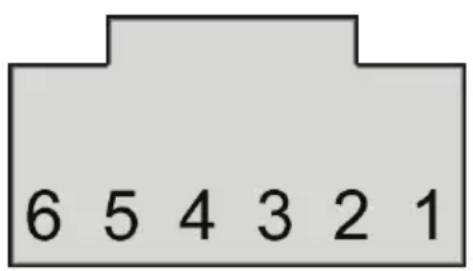

Western-Modular-Buchse (RJ12)

Pin-Belegung

1frei
2frei
3a
4b
5frei
6frei

• Speisestrom 22,9 mA
• Besetzt-Signal, wenn beiden B-Kanäle belegt sind
  Rufsequenz: 2.2
• Unterstützung nur DTMF mit Flash
• es ist keine Erdssignalisierung erlaubt
• Nicht Unterstützung werden:

Türfreisprecheinrichtung, VoiceMail-Server mit a/b-Schnittstelle, Message Waiting-Lampe, Diktiereinrichtung, Lautsprecher, Ansageeinrichtung (z. B. Start/Stopp).
