GEBRUIKSAANWIJZING OpenStage Phone Adapter Unify

Voor uwveiligheid. 20

Belangrijke informatie. 20

Plaats van het accessoire 21

CE-markering 21

Gebruiksmogelijkheden 22

Inhoud van de verpakking. 22

Installatiehandleiding 22

Montage 23

Eigenschappen van de a/b-interface. 24

Italiano

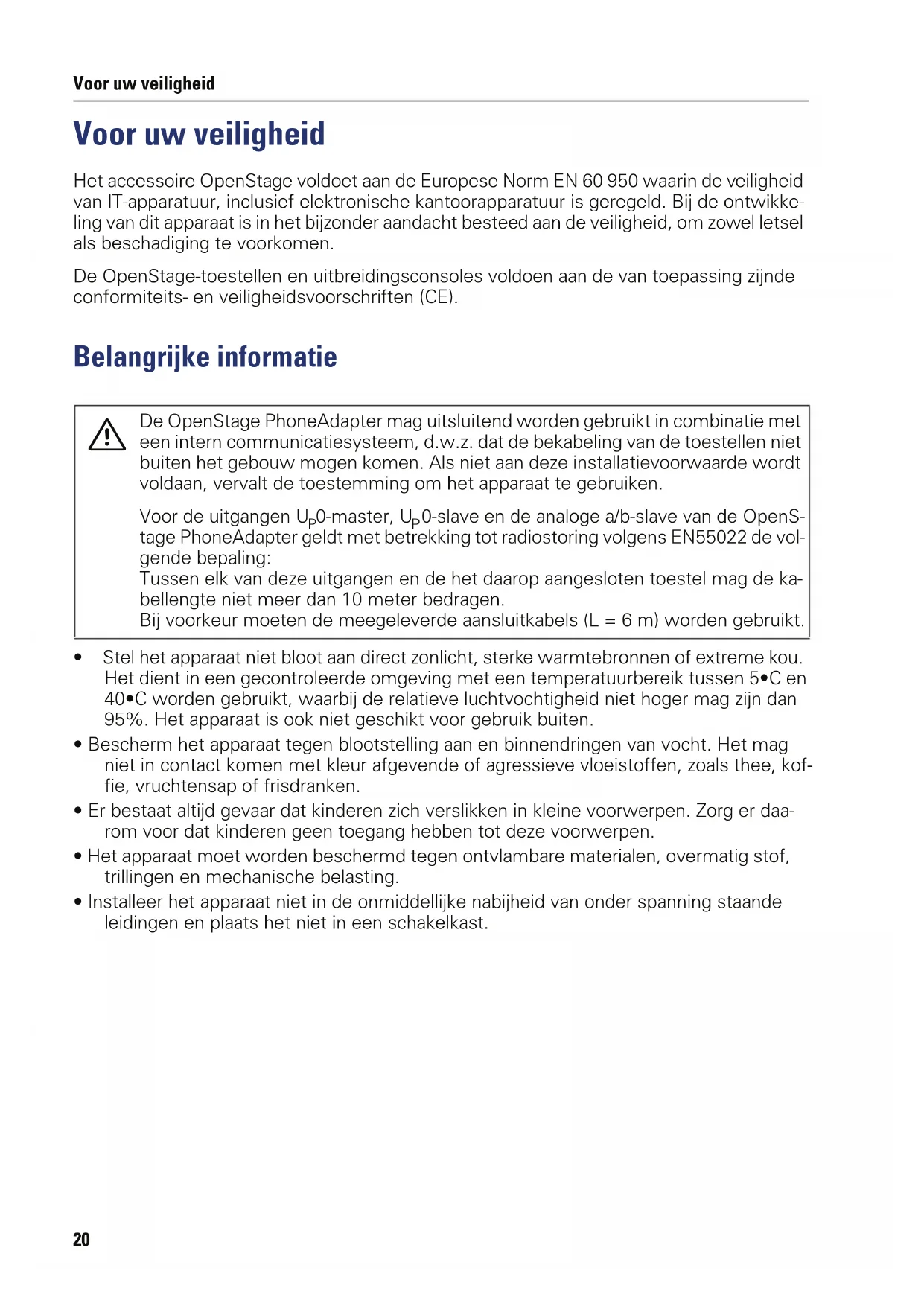

Het accessoire OpenStage voldoet aan de Europese Norm EN 60 950 waarin de verilgheid van IT-apparatuur, inclusief elektronische kantoorapparatuur is geregeld. Bij de ontwikkeling van dit apparaat is in het bijzonder aandacht besteed aan de verilgheid, om zowel letsel als beschadiging te voorkomen.

De OpenStage-toestellen en uitbreidingsconsoles voldoen aan de van toepassing+zijnde conformiteits- en verilgheidsvoorschriften (CE).

Belangrijke informatie

De OpenStage PhoneAdapter mag uitsluitend worden gebruikt in combinatie met een intern communicaiesystem, d.w.z. dat de bekabeling van de toestellen nicht buiten het gebouw mogen komen. Als Niet aan deze installmente voorwaarde worden voldaan, vervalt de toestemming om het apparaat te gebruiken.

Voor de uitgangen UP0 -master, UP0 -slave en de analoge a/b-slave van de OpenS-tage PhoneAdapter geldt met betrekking tot radiostoring volgens EN55022 de vol-gende bepaling:

Tussen elk van deze uitgangen en de het waarop aangesloten toestel mag de kabellengeiT neet meer dan 10 meter bedragen.

Bij voorkeur moeten de meegeleverde aansluitkabels (L = 6m) worden gezruikt.

• Stel het apparaat Niet bloot aan direct zonlicht, sterke warmtebronnen of extreme kou. Het dient in een gecontroleerde omgeving met een temperatuurbereik:tussen 5 C en 40 C worden gebruikt, waar bij de relatieve luchtvochtigheid Niet hoger mag zichn dan 95% . Het apparaat is ook Niet geschikt voor gebruik buiten.
• Bescherm het apparaat gegen blootstelling aan en binnendringen van vocht. Het mag niet in contact komen met kleur afgevende of agressieve vloeistoffen, zoals thee, koffie, vruchtensap of frisdranken.
• Er bestaat.altijd gevaar dat kinderen zich verslikken inkleine voorwerpen. Zorg er daarom voor dat kinderen geen toegang hebben tot deze voorwerpen.
• Het apparaat moet worden beschermd gegen ontvlambare materialen, overmatig stof, trillingen en mechanische belasting.
• Installer het apparaat Niet in de onmiddelijkne nabijheid van onder spanning staande leidingen enplaats het Niet in een schakelkast.

Plaats van het accessoire

	Gebruik het apparaat Niet in een omgeving waar explosiegevaar.be-staat!
	Vanwege de veilighheidogensmogen de apparaten toestel alleen met de bijbe-horende netvoedingsadapter worden gezruikt!Open nooit de behuizing van de voeding.
ORIGINAL	Gebruik uitsluitend originele Siemens-accessoires! Het gebruik van an-dere accessoires is gevaarlijk en leidt tot het vervallen van de garantie en de CE-markering.
	Open het toestel of accessoire nooit! Neem bij problemen contact op met de servicetechnicus.Steek geen voorwerpen in de openingsen in het apparaat.
	Gebruik het apparaat Niet in een omgeving waar sprake is van opspat-tend water of dampvorming (bijv. een badkamer).

CE-markering

Beschrijving van de symbolen op de onderzijde van de PhoneAdapter.

De conformiteit van het toestel met de EU-richtlijn 1999/5/EG worden bevestigtd door de CE-markering.

Elektrische en elektronische producten mogen nicht bij het huisvuil worden aangeboden, maar dienenaar de van overheidswege daartoe aangewezen inzamelpunten te worden gebracht.

De juiste manier van weglooien en afzonderlijke inzameling van uw oude apparaat helpt möglichke negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen. Het is een eerste vereiste voor hergebruik en recycling van tweedehands elektrische en elektronische apparatuur.

Uitgebrende informatatie over het verwijderen van oude apparatuurkest u verkrijgen bij uw gemeente, het regionale reinigingsbedrijf, de vakhandel waar u het product hebt gekocht, of bij uw verkoper / vertegenwoordiger.

Deze hiervoar aangehaalde vermeldingen zijn uitsluitend geldig voor apparaten die in de landen van de Europese Unie worden verkocht en worden geinstalleerd en die voldoen aan de Europese richtlijn 2002/96/EC. In landen buiten de Europese Unie konnenaarvan afwijkende verorderingen voor het verwijderen van elektrische en elektronische apparatuur van toepassing�n.

Gebruiksmogelijkheden

De OpenStage PhoneAdapter maakt de uitbreiding möglichk van een gebruikersinterface met een U_P0- of analoge aansluiting van uw HiPath communicatieplatform. Daardoor kan een tweede OpenStage-toestel of een analoge toestel op de telefoninstallatie worden aangesloten.

Voordeel:

Twee toestellen können via een kabel met de telefooinstallatie worden verbonden. Er hoeft geen extra kabel te worden aangelegd - er zijn nauwelijks installmenteworkzamheden nodig.

De PhoneAdapter heeft voor de stroomvoorziening een externe netvoeding nodig. Systeemtoestellen die op de PhoneAdapter worden aangesloten hebben eventuele zich ook een netvoeding nodig; zich de volgende specificaties.

Op de PhoneAdapter können de volgende toestellen worden aangesloten:

• U_P0 -systeemtelefooN:

OpenStage 20 T

OpenStage 40 T

OpenStage 60 T en 80 T (op het toestel zich is een netvoeding nodig)

optiPoint 500 (alleen op de uitgang U_P0 -slave)

Optiset E (alleen op de uitgang U_P0 -slave)

• Analogog toestel:

Telefoon met toonkiezen (bijv. Euroset 5020 of een draadloos toestel, zoals de Gigaset

A160), fax groep 3 of een modem.

Inhoud van de verpakking

• 1 OpenStage PhoneAdapter
• 2 aansluitkabels (elk 6 meter)

Installatiehandleiding

Gebruik bij het aansluiten van de OpenStage PhoneAdapter uitsluitend de meegeleverde aansluitkabel. De aansluitkabels van de toestellen mogen nicht longer�n dan 10m

De PhoneAdapter kan worden gebrukt in de volgende configurations:

Een U P0 -systeemtelefoon ( UP0. -master)
- Twee U' p0 -systeemtelefoons’(U D0 -master, U_D0 -slave)
- Een U _p0-systeemtelefoon en een analogog apparaat (Up0-master, a/b)

Gelijkrijkig gebruik van twee U_P0 -systeemtelefoons en een analogog apparaat is Niet mogelijk.

Montage

Voorwaarde: een bedrijfsklare systeemtelefoon OpenStage T.

De PhoneAdapter worden geinstalleerd:tussen uw telefoontoestel en de aansluitkabel waarvan.

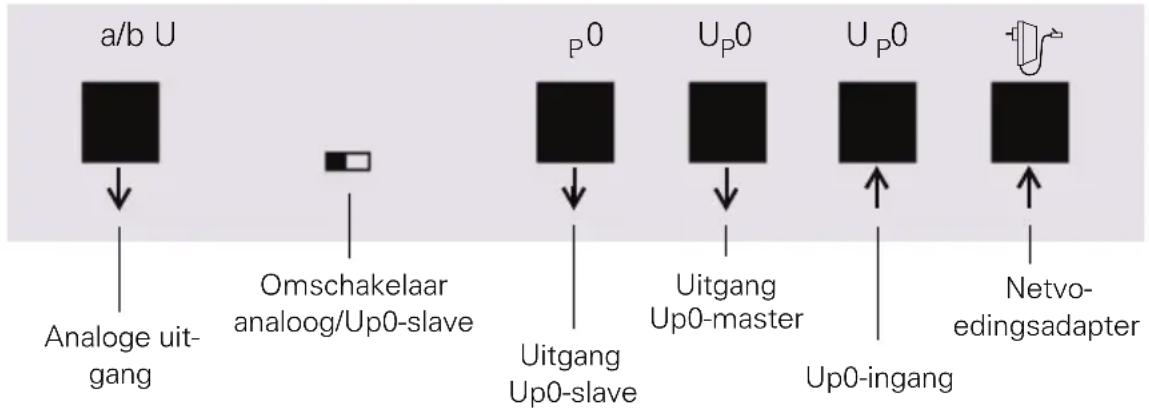

In de volgende afbeelding ziet u het vooraanzicht van de PhoneAdapter:

1. Sluit de netvoedingsadapter aan op het stopcontact en steek het andere uiteinde in de aansluiting op de PhoneAdapter.
2. Leg de OpenStage-telefoon met de toetsen maar beneden op een zachte ondergrond.
3. Verwijder de stekker uit de bus van uw telefoon en steek deze stekker in de bus "U0-ingang" van de PhoneAdapter.
4. Sluit de meegeleverde aansluitkabel aan op de aansluiting van uw OpenStage-telefoon en de aansluiting "Uitgang U0-master" van de PhoneAdapter. De telefoon is verwolgens weeber bedrijfsklaar.
5. Schuif de schakelaar "Omschakelaar analogog/ U_P0 -slave"aar rechts, als u nog een U_P0 toestel wilt aansluiten, ofaar links als u een analogog apparaat wilt aansluiten.
6. Sluit nu als volgt het andere toestel/apparaat aan met behulp van de tweede meegeleverde aansluitkabel.

Aansluiting van de andere U_p0 -systeemtelefon:

Sluit met behulp van de meegeleverde aansluitkabel de aansluiting van de telefoon aan op de aansluiting "Uitgang U_P0 -slave" van de PhoneAdapter.

of

Aansluiting van een analogog toestel:

Sluit het apparaat aan op de aansluiting "Analoge uitgang" van de PhoneAdapter. Gebruik hiervoorde bijbehorende aansluitkabel van het analoge apparaat (length max. 10m ). Als deze aansluitkabel geen modulaire stekker heeft maar bijvoorbeeld een TAE-stekker, dan kan deze aansluitkabel Niet worden gebruikt. U kunt eventuele de meegeleverde aansluit-kabel van de PhoneAdapter, zichonder "Eigenschappen van de a/b-interface" Seite 24.

Als er geen OpenStage-telefoon op de aansluiting "Uitgang U_P0 -master" is aangesloten, werken de apparaten op de aansluitingen "Uitgang U_P0 -slave" en "Analoge uitgang" Niet.

Eigenschappen van de a/b-interface

Bij analoge apparaten kan de pin-indeling van de modulaire aansluiting afwijken. Vergelijk de onderstaande pin-indeling met de pin-indeling van uw analoge apparaat. Raadpleeg hiervoord gebruikershandleiding van het analoge apparaat of raadpleeg de servicetechnicus.

Indien pinnen (3 + 4) in uw analoge apparaat worden gebruikt, kut u de meegeleverde aansluitkabel van de PhoneAdapter gebruiken.

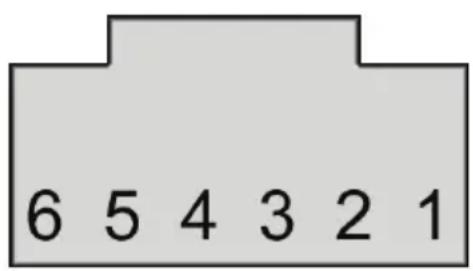

Western modulaire aansluiting (RJ12)

Pin-indeling

1 vrij
2 vrij
3a
4b
5 vrij
6 vrij

Voedingsstroom 22,9 Ma
- Bezetsignaal, wanner beide B-kanalen bezet zich
- Oproepvolgorde: 2.2
- Ondersteunt alleen DTMF met flash
- aardsignalering is nicht togetestan
- Niet ondersteund worden:

Deurintercominstallatie, VoiceMail-server met a/b-interface, Message Waiting-lampje, memorecorder, luidspreker, meldingsinstallatie (bijv. Start/Stop).
