MANUALE UTENTE OpenStage Phone Adapter Unify

Istruzioni di montaggio

Per la propria sicurezza 25

Informazioni importanti. 25

Dove installare OpenStage PhoneAdapter 26

Marchi. 26

Applicazione 27

Contenuto della confezione di acquisso 27

Installazione 27

Montaggio 28

Proprietà dell'interfaccia a/b 29

Espanol

Por su seguidad 30

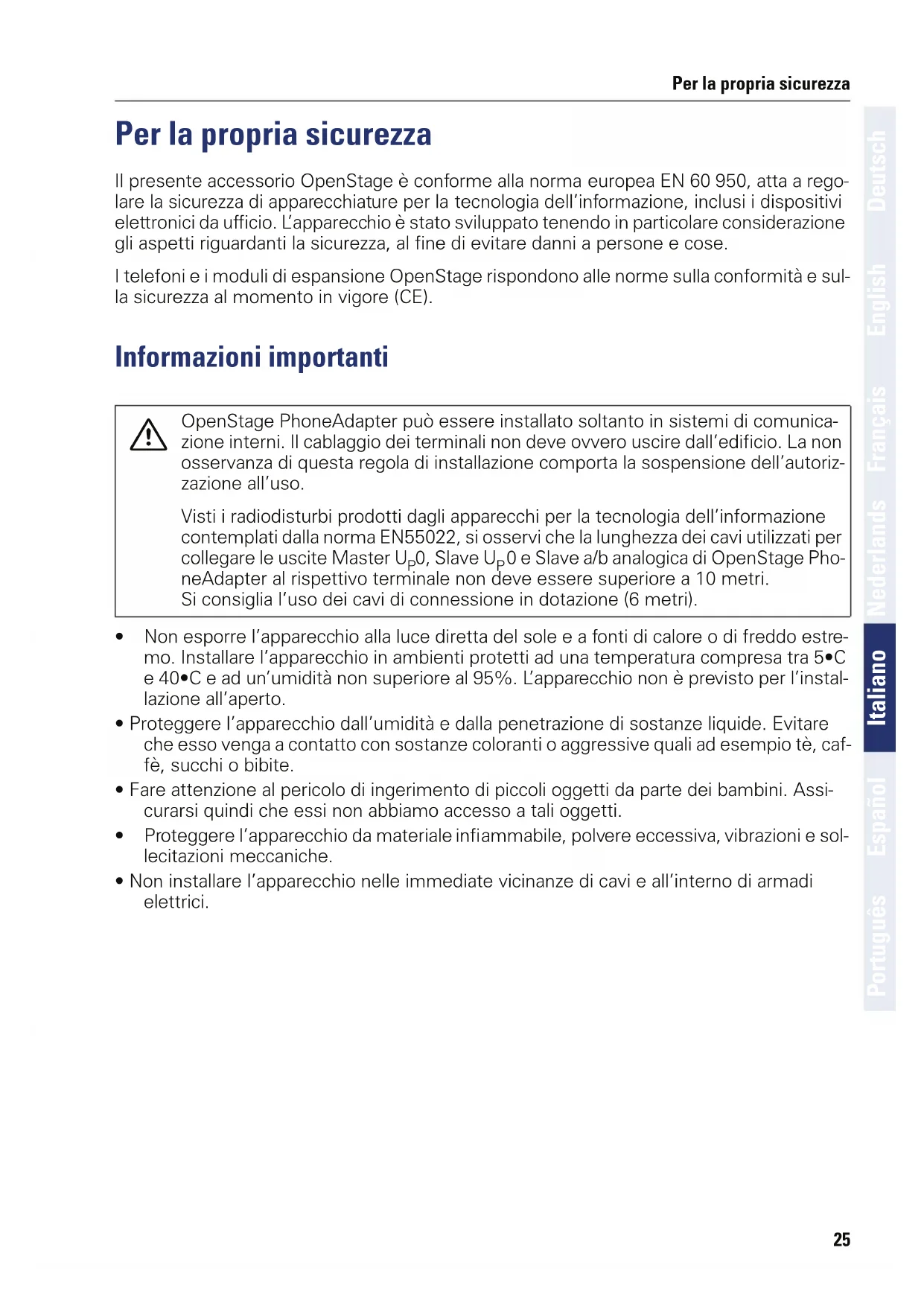

Per la propria sicurezza

Il presente accessorio OpenStage è conforme alla norma europea EN 60 950, alla a regolare la sicurezza di apparecchiature per la technologia dell'informatione, inclusi i dispositivi elettronici da ufficio. L'apparecchio è stato sviluppato tenendo in particolare considerazione gli aspetti riguardanti la sicurezza, al fine di evitare danni a persone e cose.

I telefoni e i moduli di espansione OpenStage rispondono alle norme sulla conformità e sulla sicurezza al momento in vigore (CE).

Informazioni importanti

OpenStage PhoneAdapter può essere installato soltanto in sistemi di comunità interni. Il cablaggio dei terminali non deve ovvero uscire dall'edificio. La non osservanza di但这a regola di installatione comporta la sospensione dell'autorizzazione all'uso.

Visti i radiodisturbi prodotti dagli appearecchi per la technologia dell'informazione contemplati alla norma EN55022, si osservi che la lunghezza dei cavi utilizzati per collegare le uscite Master U_P0 , Slave U_P0 e Slave a/b analogica di OpenStage PhoneAdapter al rispetto terminale non deve essere superiore a 10 metri. Si consiglia l'uso dei cavi di connessione in dotazione (6 metri).

• Non esporre l'apparecchio alla luce diretta del sole e a fonti di calorie o di freddo estremo. Installare l'apparecchio in ambienti protetti ad una temperatura compresa tra 5 C e 40 C e ad un'umidità non superiore al 95% . L'apparecchio non è previsto per l'infallizione all'aperto.
• Proteggere l'apparecchio dall'umidità e alla penetrazione di sostanze liquide. Evitare cheesso venga a contatto con sostanze coloranti o aggressive quali ad esempio te, caffe, succhi o bibite.
• Fare attentione al pericolo di ingerimento di piccoli oggetti da parte dei bambini. Assicurarsi quindi cheeci non abbiamo accesso a tali oggetti.
• Proteggere l'apparecchio da materiale inflammabile, polvere eccessiva, vibrazioni e sollecitazioni meccaniche.
• Non installare l'apparecchio nelle immediate vicinanze di cavi e all'interno di armadi elettrici.

Dove installare OpenStage PhoneAdapter

	Non installare l'apparecchio in ambienti con pericolo di esplosion!
	Per ragioni di sicurezza, gli apparecchi devono essere alimentati soltanto con l'apposto alimentatore in dotazione! Non aprire in nessun caso l'alimentatore.
ORIGINAL	Utilizzato soltanto accessori originali Siemens! L'uso di accessori di marche diverse comporta pericoli, il decadimento dei diritti di garanzia e del marchio CE.
	Non aprire il Telefono o il presente accessorio per nessuna ragione! In caso di problemi rivolgersiagli addetti all'assistenza del systema. Non introdurre oggetti nelle aperture dell'apparecchio.
	Non installare l'apparecchio in ambienti soggetti alla formazione di vapo-re (ad esempio stanze da bagno). L'apparecchio non è resistente ai getti d'acqua.

Marchi

Descrizione dei symboli presenti sul lato inferiore di PhoneAdapter.

Come attestato dal marchio CE, la presente apparecchiatura è conforme alla direttiva europea 1999/5/CE.

Le apparecchiature elettriche ed elettroniche devono essere smaltite separamente dai normali rifiuti domestici affidandole ad organizzazioni autorizzate al loro trattamento.

La raccolta differenziata ed il corretto smaltimento delle apparecchiature di messe, contribuiscono a tutelare l'ambiente e la salute da potenziali danni e costituiscono la premessa per il loro recupero e riciclaggio.

Per maggiori informazioni sullo smaltimento di apparecchiature dimesse, rivolgersi all'ufficio competente del proprio comune, alle organizzazioni specializzate nel recupero e nelle smaltimento dei rifiuti, al rivenditore specializzato presso il quale è stato acquistato il prodotto o al proprio centro di distribuzione.

Quanto esposto, viene applicativo soltanto per apparecchiature installate e vendute nei paesi dell'Unione Europea e contemplate nella direttiva 2002/96/CE. Nei paesi non facenti parte dell'Unione Europea, lo smaltimento di apparecchiature elettriche ed elettroniche cui quod essere regolato da disposizione diverse alla direttiva menzionata.

Applicazione

OpenStage PhoneAdapter consente di aggiungere ad una linea utente un'interfaccia U_P0 o una analogica del sistema di Communicatione HiPath, per cui sare possibile installare un secondo Telefono OpenStage o un terminale analogico.

Vantaggi:

connessione di due terminali alsystema di comunicazionetramiteuna linea.Non erichiesta la posa di cavi supplementari - ridotte operazioni di installmente.

PhoneAdapter delve essere alimentato tramite alimentatore esterno.

È possibile che i telefoni di sistema connessi a PhoneAdapter richiedano anch'assi un alimentatore. Leggere leindicazioni riportate a seguito.

A PhoneAdapter possono essere connessi i seguenti terminali:

• Telefoni di sistema U p0:

OpenStage 20 T

OpenStage 40 T

OpenStage 60 T e 80 T (richiede I'uso di un alimentatore)

optiPoint 500 (soltanto sull'uscita Slave U_P0 )

Optiset E (soltanto sull'uscita Slave U_P0

Terminale analogici:

telefono multifrequency DTMF (ad esempio Euroset 5020 o un Telefono cordless, quale

ad esempio Gigaset A160), fax di gruppo 3 o un modem.

Contenuto della confezione di acquisso

• 1 OpenStage PhoneAdapter
• 2 cavi di connessione (6 metri ciascuno)

Installazione

Per la connessione di OpenStage PhoneAdapter utilizzare sostanto i cavi in dotazione. La lunghezza dei cavi di connessione dei terminali non deve essere superiore a 10 metri.

PhoneAdapter più essere installato soltanto nelle seguenti configurazioni:

• un Telefono di sistema U _p0 (master U_p0)
• due telefoni di sistema U P0 (master UP0 ,slave U_P0 )
• un Telefono di sistema U P0 ed un terminale analogico (master UP0 , a/b)

Non è possibile l'uso contemporaneo di due telecomi di sistema U_P0 e di un terminale analogico.

Montaggio

Premessa: è disponibile un Telefono di sistema OpenStage T primo all'uso.

PhoneAdapteruveessere installato tra iltelefonoe idl proprio cavo di connessione.

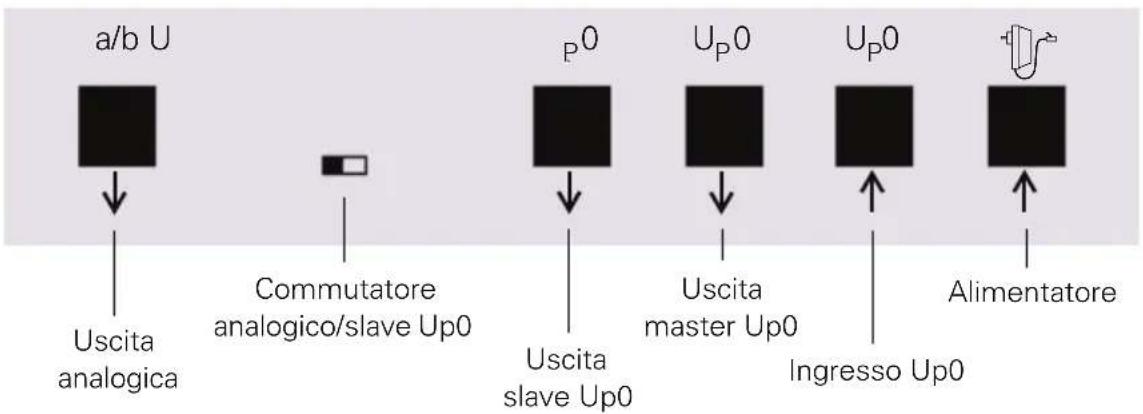

La seguente imagine在哪的 lato anteriore di PhoneAdapter

1. Collegare l'alimentatore alla presa di corrente e alla presa di PhoneAdapter.
2. Disporre il telefono OpenStage su una base morbida con la tastiera rivolta in basso.
3. Rimuovere il connettore alla presa @ collegarlo all"Ingresso U P0" di PhoneAdap- ter.
4. Servendosi del cavo in dotazione, collegare la presa di OpenStage e la "Uscita master U_P0 " di PhoneAdapter. Il Telefono è di nuovo in funzione.
5. Dispore il "Commutatore analogico/slave UP0 " a destra se si desidera collegare un ulteriore Telefono UP0 , o a sinistra se si desidera collegare un Telefono analogico.
6. Collegare quando l'ulteriore Telefono/terminale servendosi del secondo cavo in dotazione e nel modo descririto a seguito.

Connessione di un ulteriori telefono di sistema U_P0 : servendosi del cavo in dotazione, collegare la presa del telefono alla "Uscita slave U P^0 di PhoneAdapter.

oppure

Connaissance di un terminale analogico: collagenare l'apparecchio alla "Uscita analogica" di PhoneAdapter tramite il cavo di connessione dell'apparecchio analogico (di lunghezza non superiore a 10 metri) - premesso che sia dotato di connettore modulare e non ad esempio di un connettore TAE. Utilizzato eventualmente il cavo di connessione fornito con PhoneAdapter, videere "Proprietà dell'interfaccia a/b" → pagina 29.

Se alla "Uscita master UP0 " non è collegato un Telefono OpenStage, i terminali col- legati alla "Uscita slave UP0 " e alla "Uscita analogica" non funzionano.

Proprietà dell'interfaccia a/b

Nei terminali analogici, la disposizione dei Pin della presa modulare può presentare delle differenze. Confrontare la disposizione dei Pin descritta a seguito conQLlla del proprio terminale analogico.Consultare le istruzioni d'uso del terminale analogico o rivolgersi all'assistenza tecnica.

Se il terminale analogico utilizza i Pin (3 + 4) , cui sono uscuti.

Presa modulare plug (RJ12)

Disposizione dei Pin

1 libre
2 libero
3a
4b
5 libero
6 libero

• Alimentazione 22,9 mA
• Segnale di occupato quando sono occupati entrambi i canali B
• Freqenza della suoneria: 2.2
• Supporta soltanto DTMF con flash
  Non e consentita la segnalazione di terra
• Non viene supportato: citofono, server VoiceMail con interfaccia a/b, indicatore di messaggi in attesa (MWI), dittafono, altoparlante, dispositivo annunci (ad esempio Avvio/Stop).
