Caractéristiques	Détails
Type d'appareil	Humidificateur
Capacité du réservoir	Non spécifiée
Surface couverte	Non spécifiée
Type d'humidification	Ultrasonique
Niveau sonore	Non spécifié
Consommation énergétique	Non spécifiée
Fonctionnalités supplémentaires	Non spécifiées
Entretien	Nettoyage régulier du réservoir et des filtres
Précautions de sécurité	Ne pas surcharger le réservoir, utiliser sur une surface stable
Garantie	Non spécifiée
Informations avant achat	Vérifier la compatibilité avec la taille de la pièce

FOIRE AUX QUESTIONS - ADDH10 DAITSU

Comment puis-je remplir le réservoir d'eau de l'humidificateur DAITSU ADDH10 ?

Pour remplir le réservoir, retirez-le de l'appareil, ouvrez le couvercle et versez de l'eau propre jusqu'à la limite indiquée. Remettez ensuite le réservoir en place.

Pourquoi mon humidificateur DAITSU ADDH10 ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique et si le réservoir d'eau est bien en place. Assurez-vous également que le niveau d'eau est suffisant.

L'humidificateur produit-il un bruit excessif, est-ce normal ?

Un léger bruit de fonctionnement est normal, mais si le bruit est excessif, vérifiez que l'appareil est sur une surface plane et stable. Nettoyez également le réservoir et les filtres.

Comment nettoyer mon humidificateur DAITSU ADDH10 ?

Pour nettoyer l'humidificateur, débranchez-le et videz le réservoir. Utilisez un mélange d'eau et de vinaigre blanc pour nettoyer les surfaces internes et le réservoir. Rincez bien avant de le remplir à nouveau.

Mon humidificateur ne produit pas de vapeur, que dois-je faire ?

Vérifiez si le réservoir est rempli d'eau et si le filtre est propre. Si tout semble en ordre, essayez de redémarrer l'appareil ou consultez le manuel d'utilisation pour des instructions supplémentaires.

Puis-je utiliser des huiles essentielles dans mon humidificateur DAITSU ADDH10 ?

Non, il est conseillé de ne pas ajouter d'huiles essentielles dans l'humidificateur, car cela peut endommager l'appareil et affecter son fonctionnement.

Quelle est la capacité du réservoir de l'humidificateur DAITSU ADDH10 ?

Le réservoir de l'humidificateur DAITSU ADDH10 a une capacité de 2,5 litres.

À quelle fréquence dois-je changer le filtre de l'humidificateur ?

Il est recommandé de changer le filtre tous les 3 à 6 mois, selon la fréquence d'utilisation et la qualité de l'eau.

MODE D'EMPLOI ADDH10 DAITSU

Zone de fonctionnement....26

Précautions de sécurité....27

Nom des pièces 28

Instructions d'utilisation

Méthode de fonctionnement....29

Option de drainage 32

Entretien

Nettoyage et Entretien....33

Dysfonctionnement

Dépannage 34

Stockage à long terme....35

Schéma électrique....35

Spécifications 36

(Les graphiques de ce manuel ne sont qu'indicatifs.

Pour les détails spécifi ques, veuillez vous référer aux produits réels.)

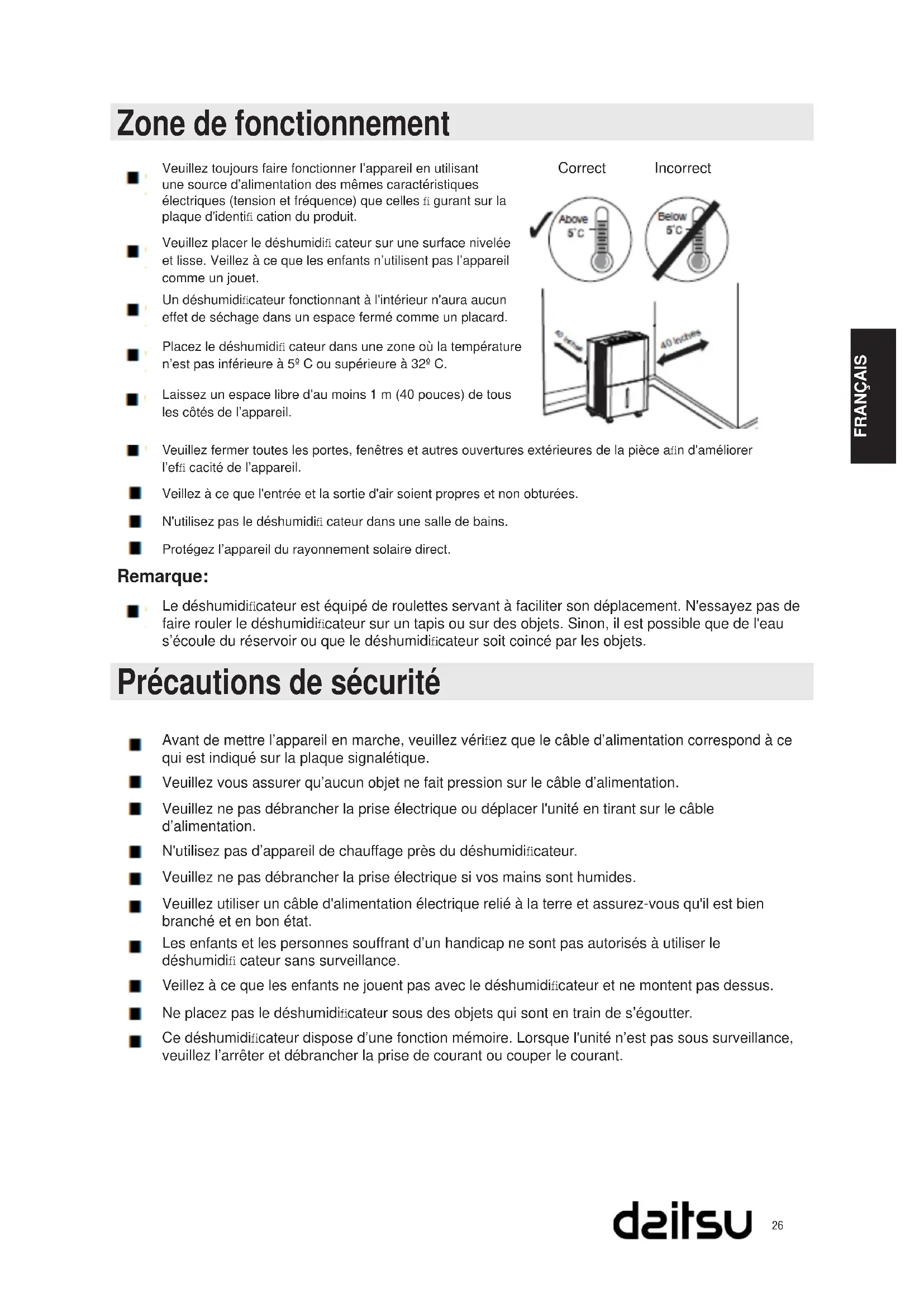

Zone de fonctionnement

Veuillez toujours faire fonctionner l'appareil en utilisant une source d'alimentation des mêmes caractéristiques électriques (tension et fréquence) que celles fi gurant sur la plaque d'identifi cation du produit.
Veuillez placer le déshumidié cateur sur une surface nivelée et lisse. Veillez à ce que les enfants n'utilisent pas l'appareil comme un jouet.
Un déshumidificateur fonctionnant à l'intérieur n'aura aucun effet de séchage dans un espace fermé comme un placard.
Placez le déshumidifi cateur dans une zone où la température n'est pas inférieure à 5° C ou supérieure à 32° C.
Laissez un espace libre d'au moins 1 m (40 pouces) de tous les côtés de l'appareil.
Veuillez fermer toutes les portes, fenêtres et autres ouvertures extérieures de la pièce afin d'améliorer l'effi cacité de l'appareil.
Veillez à ce que l'entrée et la sortie d'air soient propres et non obturées.
N'utilisez pas le déshumidifi cateur dans une salle de bains.
Protégez l'appareil du rayonnement solaire direct.

Remarque:

Le déshumidificateur est équipé de roulettes servant à faciliter son déplacement. N'essayez pas de faire rouler le déshumidificateur sur un tapis ou sur des objets. Sinon, il est possible que de l'eau s'écoule du réservoir ou que le déshumidificateur soit coincé par les objets.

Précautions de sécurité

Avant de mettre l'appareil en marche, veuillez vérfiez que le câble d'alimentation correspond à ce qui est indiqué sur la plaque signalétique.
Veuillez vous assurer qu'aucun objet ne fait pression sur le câble d'alimentation.
■ Veuillez ne pas débrancher la prise électrique ou déplacer l'unité en tirant sur le câble d'alimentation.
N'utilisez pas d'appareil de chauffage près du déshumidificateur.
■ Veuillez ne pas débrancher la prise électrique si vos mains sont humides.
■ Veuillez utiliser un câble d'alimentation électrique relié à la terre et assurez-vous qu'il est bien branché et en bon état.
Les enfants et les personnes souffrant d'un handicap ne sont pas autorisés à utiliser le déshumidié cateur sans surveillance.
Veillez à ce que les enfants ne jouent pas avec le déshumidificateur et ne montent pas dessus.
■ Ne placez pas le déshumidificateur sous des objets qui sont en train de s'égoutter.
Ce déshumidificateur dispose d'une fonction mémoire. Lorsque l'unité n'est pas sous surveillance, veuillez l'arrêter et débrancher la prise de courant ou couper le courant.

Précautions de sécurité

■ Veuillez ne pas réparer ou démonter l'unité vous-même.
Si le câble d'alimentation est endommagé, il devra être remplacé par des techniciens qualifiés ou par le fabricant.
En cas d'anomalie (odeur de brûlé par exemple), veuillez débrancher immédiatement l'appareil puis contactez votre revendeur local.
Vous ne pouvez pas vous débarrasser du déshumidificateur n'importe où. Si vous voulez vous débarrasser de ce déshumidificateur, veuillez vérifier la législation locale concernant le traitement des déchets ou contactez le service d'information.

Nom des pièces

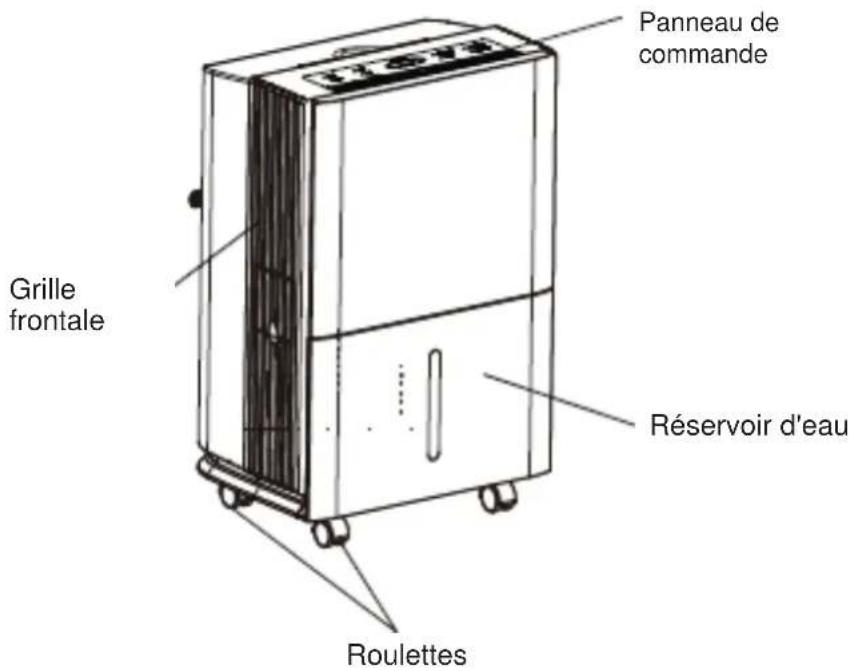

Avant

Grille frontale Roulettes Réservoir d'eau Panneau de commande

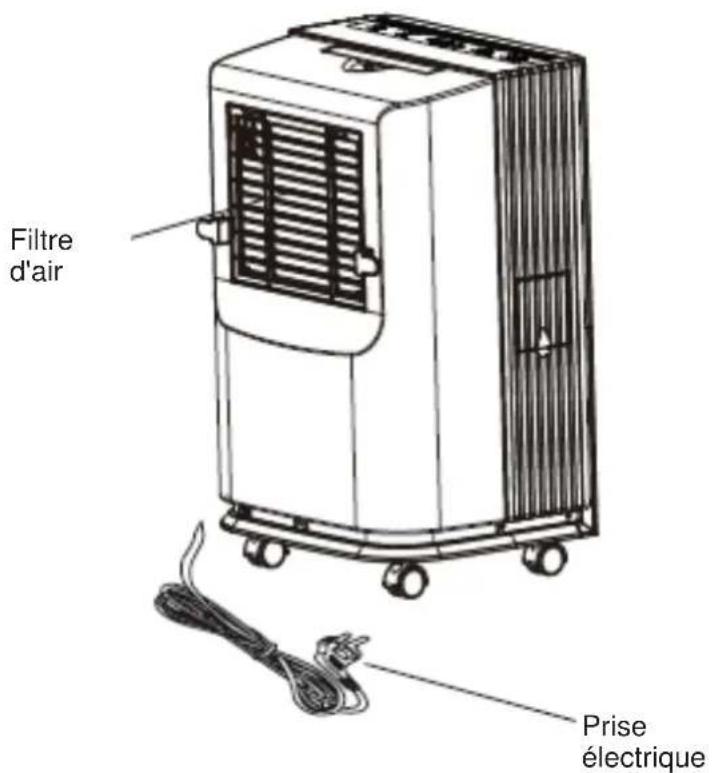

Arrière

Filtre d'air Prise électrique

Accessoires :

1. Tuyau de vidange (5m) : Fixé à l'extérieur de l'appareil avant la sortie d'usine.

2. Deux joints de vidange et roulettes : Mettez-les dans le sac d'emballage des accessoires.

Remarque: Le tuyau de vidange ainsi que le joint de drainage et les roulettes seront nécessaires pour le tuyau de vidange.

Veuillez les mettre de côté et les conserver.

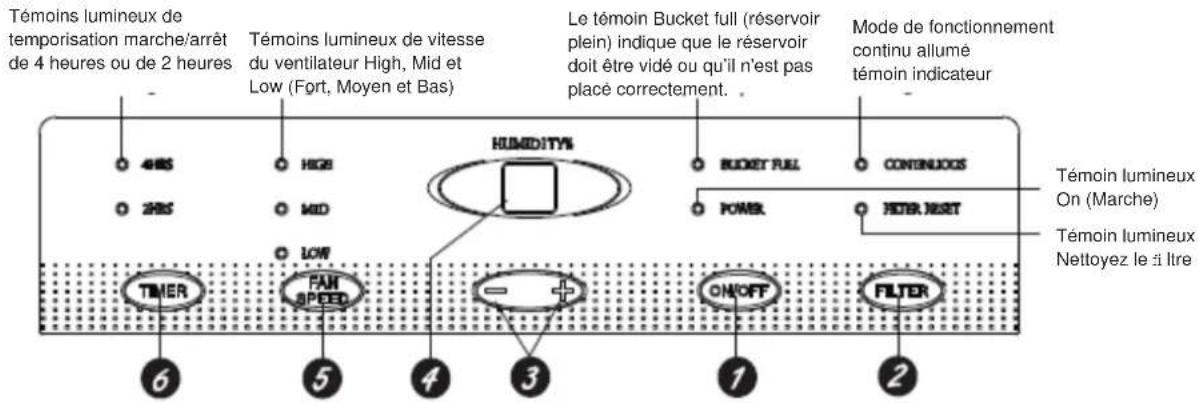

Méthode de fonctionnement

Témoins lumineux de temporisation marche/arrêt de 4 heures ou de 2 heures Témoins lumineux de vitesse du ventilateur High, Mid et Low (Fort, Moyen et Bas) Le témoin Bucket full (réservoir plein) indique que le réservoir doit être vidé ou qu'il n'est pas placé correctement. Mode de fonctionnement continu allumé témoin indicateur Témoin lumineux On (Marche) Témoin lumineux Nettoyez le iltre

Remarques :

Le réservoir d'eau doit être installé correctement pour que le déshumidificateur fonctionne.
Ne retirez pas le réservoir lorsque l'unité est en fonctionnement.
Si vous voulez utiliser le tuyau de vidange pour évacuer l'eau, veuillez l'installer conformément à ce qui fi gure dans la rubrique "Mode d'évacuation".
Chaque pression sur un bouton du panneau de commande déclenchera un "bip" sonore.
Lorsque l'appareil est sous tension, le témoin de puissance du panneau de commande s'allumera et le déshumidifi cateur émettra simultanément un "bip" sonore.

Méthode de fonctionnement

Appuyez pour mettre le déshumidi cateur en marche et pour l'arrêter.

Bouton FILTER (FILTRE)

Après 250 heures de fonctionnement, le témoin lumineux Clean the Filter (Nettoyez le Filtre) s'allumera pour vous rappeler de nettoyer le filtre. Enlevez le filtre et nettoyez-le. Pressez pour éteindre le voyant Clean the Filter (Nettoyez le Filtre). Veuillez voir la rubrique Entretien et Nettoyage.

Boutons de Réglage d'Humidité

Il est possible de régler le taux d'humidité entre 80 % et 35 % d'Humidité Relative par paliers de 5%. Vous pouvez également sélectionner le réglage CO pour un fonctionnement en continu.

REMARQUE: Si vous avez sélectionné CO (Fonctionnement Continu), le déshumidificateur fonctionnera sans interruption au maximum de ses capacités si vous avez installé un tuyau de drainage ou jusqu'à ce que le réservoir soit plein.

Pour un obtenir un air plus sec, veillez appuyer sur le bouton - et réglez une valeur (%) inférieure. Pour un air plus humide, appuyez sur le bouton + et réglez une valeur (%) supérieure. Lorsque vous utiliserez votre déshumidificateur pour la première fois, veuillez régler l'humidité sur 45 % ou 50 %. Veuillez attendre au moins 24 heures pour que le déshumidificateur atteigne le taux d'humidité. Si l'air continue à être plus humide que vous ne le souhaitez, veuillez baisser la valeur du taux d'humidité ou sélectionnez le mode continu pour une déshumidification maximale.

Cette unité dispose d'un temporisateur de 3 minutes qui est dirigé par le dispositif de protection du circuit. Afin de prolonger la durée de vie du compresseur, ce dernier ne démarrera pas avant que l'unité n'ait fonctionné pendant 3 minutes.

Affi chage

4 Indique le % du taux d'humidité fixé pendant le réglage, puis indique la valeur (exactitude de +/- 5%) du % d'humidité actuel de la pièce.

Bouton FAN SPEED (VITESSE DU VENTILATEUR)

5 Commande la vitesse du ventilateur. Appuyez pour sélectionner la vitesse High, Mid, Low (Haute, Moyenne ou Basse). Veuillez régler la vitesse du ventilateur sur High (Haute) pour une efficacité maximale. Lorsque l'humidité aura baissé et si vous préférez un fonctionnement silencieux, réglez la vitesse du ventilateur sur Mid ou Low (Moyenne ou Basse).

Bouton TIMER (MINUTERIE)

Si l'unité est allumée et fonctionne en mode minuterie réglée sur 2 h ou 4 h, le bouton permet d'éteindre l'unité.

Autres instructions

d'allumer l'unite.

Indicateur lumineux BUCKET FULL (RÉSERVOIR PLEIN)

S'allume lorsque le réservoir est prêt à être vidé, lorsqu'il a été retiré ou lorsqu'il n'a pas été remis en place correctement.

2 Alarme

Si le réservoir est plein ou n'est pas en place pendant plus de trois minutes, une alarme retentira pendant environ 10 secondes pour vous rappeler de le vider et de le remettre en place.

Arrêt Automatique

Le Commutateur de Contrôle du Niveau de l'Eau arrête le déshumidificateur lorsque le réservoir est plein, lorsqu'il a été retiré ou s'il n'a pas été remis en place correctement.

Auto Defrost

4 Lorsque le givre s'accumule sur les serpentins de l'évaporateur, le compresseur s'arrête et le ventilateur continue à fonctionner jusqu'à ce que le givre disparaisse.

Coupure de courant

En cas de coupure ou d'interruption de courant, l'unité se remettra en marche automatiquement avec les derniers réglages utilisés lorsque le courant sera rétabli.

Option de drainage

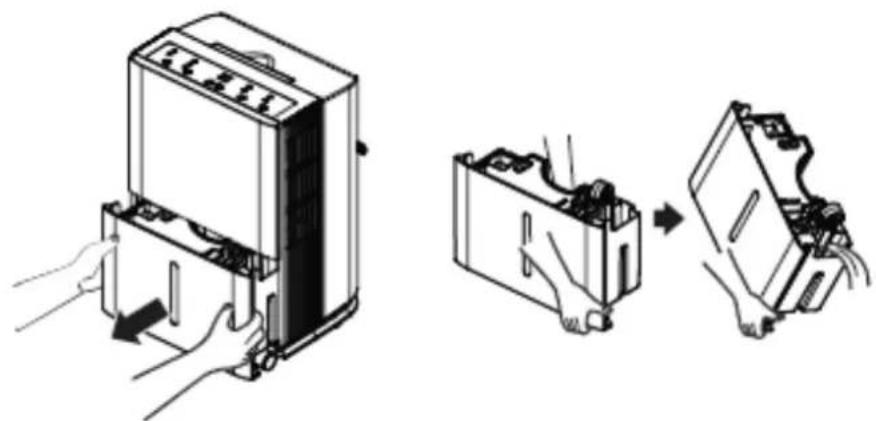

Option 1 Vidange Manuelle

1. Si vous retirez le réservoir, l'unité s'arrêtera. Videz le réservoir et remettez-le en place.

Important: N'utilisez pas le tuyau si vous utilisez le réservoir pour récupérer l'eau. Lorsque le tuyau est branché, l'eau ne se vidangera plus dans le réservoir mais s'écoulera par le tuyau sur le sol.

REMARQUES:

Ne retirez pas le réservoir lorsque l'unité est en fonctionnement ou si elle vient juste d'être arrêtée. Dans le cas contraire, il est possible que de l'eau coule.
le réservoir doit être en place et il doit être bien fixé pour que le déshumidificateur fonctionne.
Veuillez conserver le bouchon de vidange en caoutchouc soigneusement. Afin d'éviter que de l'eau ne s'échappe du réservoir, veillez à ce que le bouchon en caoutchouc a été inséré fermement dans le joint de la canalisation avant de mettre l'unité en marche.

Option 2 Tuyau de vidange par gravité

1. L'eau s'écoulera automatiquement dans une évacuation au niveau du sol en y reliant un tuyau de

14 mm de diamètre intérieur (non inclus).

1) Ouvrez le couvercle du tuyau du côté de l'unité.
2) Retirez le bouchon en caoutchouc du joint de drainage.
3) Branchez le tuyau au raccordement prévu. Dirigez ensuite l'évacuation au niveau du sol.

1. Le déshumidificateur s'éteindra automatiquement lorsque le réservoir est plein, s'il a été retiré ou s'il a été placé dans une mauvaise position.
2. Il faudra remettre le réservoir dans sa bonne position pour que le déshumidificateur fonctionne. Le témoin s'allumera et le déshumidificateur ne fonctionnera pas si le réservoir n'est pas placé correctement.

Nettoyage et Entretien

Avertissement

Avant de le nettoyer, veuillez arrêter le déshumidificateur et débrancher l'alimentation électrique. Dans le cas contraire, vous risqueriez de vous électrocuter.
Ne nettoyez pas le déshumidificateur avec de l'eau, car vous risqueriez de vous électrocuter.
N'utilisez pas un liquide volatil (comme du diluant ou de l'essence) pour nettoyer le déshumidié cateur.
Cela pourrait endommager l'aspect de l'unité.

1. Grille et Boitier

Pour nettoyer le boitier :

S'il y a de la poussière sur l'appareil, veuillez utiliser un chiffon doux pour le nettoyer ;

Si l'appareil est très sale (gras), utilisez un détergent doux pour le nettoyer.

Pour nettoyer la grille, veuillez vous servir d'un aspirateur ou d'une brosse.

2. Réservoir d'eau

Veuillez nettoyer le réservoir de temps en temps (de façon bimensuelle), afi n d'empêcher l'apparition de moisissures, de rouille et de bactéries. Utilisez une brosse souple pour nettoyer le réservoir et rincez-le.

3. Filtre d'air

Le déshumidificateur vous rappellera de nettoyer le filtre à air lorsque l'appareil aura fonctionné pendant 250 heures. Si vous utilisez l'appareil dans des lieux poussiéreux, nettoyez le filtre à air plus souvent.

Pour retirer le fi ltre :

1. Appuyez sur les deux côtés de la grille, tirez dans le sens de la fi èche puis tirez la grille vers le haut.
2. Retirez le 6 Itre des fermoirs centraux, courbez-le pour le maintenir écarté des fermoirs supérieurs puis retirez-le.

Pour nettoyer:

Nettoyez le filtre dans de l'eau chaude et savonneuse. Rincez-le et faites-le sécher avant de le remplacer.

Grille

Boutons

N'utilisez pas le déshumidificateur sans filtre. Dans le cas contraire, l'évaporateur prendra la poussière et cela affectera la performance de l'unité.
Ne séchez pas le filtre à air à l'aide de feu ou d'un sèche-cheveux électrique. Dans le cas contraire, le fi ltre à air pourrait se déformer ou prendre feu.

Problème Causes possibles Que faire
Le déshumidifié cateur ne démarre pas	L'appareil est débranché• Assurez-vous que la prise du déshumidificateur est bien insérée dans la prise électrique.
	Le déshumidificateur a atteint le niveau préréglé ou le réservoir est plein.• Le déshumidificateur s'éteint automatiquement dans les cas suivants. Veuillez procéder à un réglage plus bas ou videz le réservoir et remplacez-le correctement.
	Le réservoir n'est pas placé correctement.• Le réservoir doit être en place et il doit être bien fixé pour que le déshumidifié cateurfonctionne.
	Coupure de courant.• Un délai de protection (jusqu'à 3 minutes) sert à empêcher le déclenchement de la surcharge du compresseur. C'est la raison pour laquelle le travail de déshumidifié cation normal de l'unité peut ne pas démarrer pendant 3 minutes après que l'appareil ait redémarrée.
Le déshumidifié cateur ne sèche pas l'air convenablement	L'appareil n'a pas fonctionné assez longtemps pour enlever l'humidité.• Après la première installation, laissez passer au moins 24 heures pour maintenir la sécheresse désirée.
	Le flux d'air est restreint.• Vérieiez qu'aucun rideau, store ou meuble ne bloque la partie antérieure ou postérieure du déshumidifié cateur Veuillez voir la rubrique Choix de l'Emplacement.
	Filtre sale.• Veuillez voir la rubrique Entretien et Nettoyage.
	Il est possible que la Commande d'humidité ne soit pas réglée assez bas.• Pour un air plus sec, veuillez appuyer sur le bouton “-” et régléz sur une valeur de pourcentage (%) plus basse ou sur CO (continu) pour obtenir une déshumidifié cationmaximale.
	Il est possible que les portes et les fenêtres ne soient pas bien fermées.• Vérieiez que toutes les portes, fenêtres et autres ouvertures sont bien fermées.
	Un sèche linge peut soufi erde l'air très humide dans la pièce.• Installez le déshumidificateur loin du sèche-linge. Le sèche-linge devra disposer d'un système de ventilation vers l'extérieur.
	La température ambiante est trop basse.• Plus la température ambiante est élevée, plus le retrait d'humidité sera important. Les températures ambiantes basses réduisent le taux de retrait d'humidité. Ces modèles sont conçus pour fonctionner à des températures supérieures à 5°C.
Le déshumidifié cateur marche trop longtemps	Le volume de la pièce à déshumidiéier est trop important.• La capacité de votre déshumidificateur n'est peut être pas appropriée.
	Les portes et les fenêtres sont ouvertes.• Fermez toutes les portes et fenêtres extérieures.
Du givre apparaît sur les bobines	Le déshumidificateur a été mis en marche il y a peu de temps, ou la température ambiante est inférieure à 5°C.• c'est normal. Le givre disparaîtra normalement dans un délai de 60 minutes. Veuillez voir la rubrique Dégivrage Automatique.
Il n'est pas possible de régler les commandes	Le compresseur s'éteindra et le ventilateur continuera à fonctionner automatiquement pendant environ 3 minutes dans un mode déterminé.• c'est normal. Veuillez attendre 3 minutes environ et procédez aux réglages du ventilateur que vous souhaitez.
Bruit du ventilateur Il y	a du bruit lorsque le vent passe à travers l'unité. Il s'agit du bruit du vent.• c'est normal.
Eau sur le sol	Le tuyau est peut être desserré.• Vériéi ez la connexion du tuyau. Veuillez voir la rubrique Élimination de l'Eau Collectée.
	Vous avez prévu d'utiliser le réservoir pour recueillir l'eau, mais un tuyau est branché.• Débranchez le tuyau si vous utilisez le réservoir pour collecter l'eau. Veuillez voir la rubrique Élimination de l'Eau Collectée.

Stockage à long terme

Si vous n'utilisez pas l'unité pendant une longue période, nous vous suggérons de prendre les mesures suivantes pour la stocker dans de bonnes conditions :

Vérifiez qu'il n'y a pas d'eau dans le réservoir et retirez le tuyau d'évacuation
Retirez le câble et la prise électrique et enroulez-les bien.
Nettoyez l'unité et emballez-la correctement pour le protéger de la poussière.

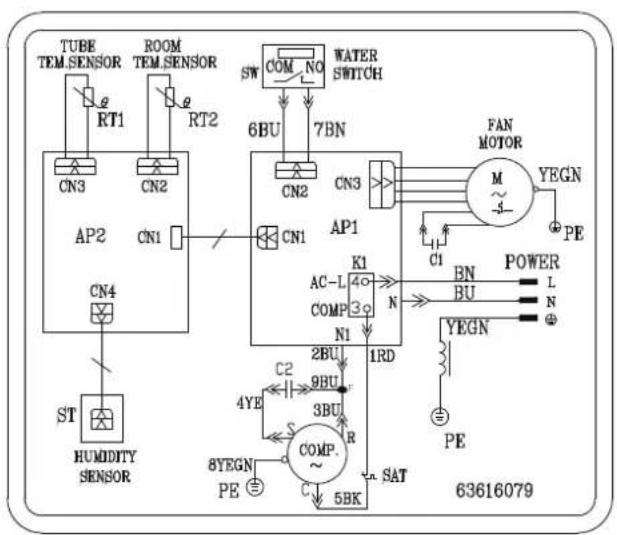

Schéma électrique

ADDH-10

ADDH-12

ADDH-20

EN30171 100A10 T01 T04 2016 T08 T09 2016 T10 T11 T12 T13 T14 T15 T16 T17 T18 T19 T20 T21 T22 T23 T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 T37 T38 T39 T40 T41 T42 T43 T44 T45 T46 T47 T48 T49 T50 T51 T52 T53 T54 T55 T56 T57 T58 T59 T60 T61 T62 T63 T64 T65 T66 T67 T68 T69 T70 T71 T72 T73 T74 T75 T76 T77 T78 T79 T80 T81 T82 T83 T84 T85 T86 T87 T88 T89 T90 T91 T92 T93 T94 T95 T96 T97 T98 T99 T100

Spécifi cations

Modèle ADDH-10 ADDH-12
Tension nominale 220-240 V~
Fréquence nominale 50Hz
Puissance nominale 330 W 330 W
Déshumidifi cation 10 L/JOUR 12 L/JOUR
Niveaux de puissance sonore 53dB(A) 53dB(A)
Température de fonctionnement 5 °C- 35 °C
Poids	12,5 kg 12,5 kg
Capacité du réservoir 4,0 L (Arrêt automatique à environ 3,6 L)
