ADD12 - Humidificateur DAITSU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur d'air
Marque	Daitsu
Modèle	ADD12
Capacité de déshumidification	12 L/jour (à 30°C, 80% HR)
Alimentation électrique	220-230 V ~ 50 Hz
Consommation électrique	190 W
Capacité du réservoir d'eau	6,0 L (arrêt automatique à 5,5 L)
Poids net	12,5 kg
Dimensions (H x L x P)	545 x 380 x 261,5 mm
Modes de fonctionnement	Déshumidification, Linge, Silencieux
Réglage de l'humidité	50%, 60%, 70% ou continu
Filtre à air	Lavable (nettoyage recommandé toutes les 2 semaines)
Réfrigérant	Sans CFC
Température de fonctionnement	2°C à 38°C
Vidange continue	Possible via tuyau (diamètre intérieur 15 mm)
Fonctions de sécurité	Arrêt automatique réservoir plein, protection compresseur (délai 3 min), protection surchauffe
Niveau sonore en mode silencieux	Très bas (non spécifié)
Entretien	Nettoyer le filtre régulièrement, essuyer l'unité avec un chiffon doux
Accessoires inclus	Réservoir d'eau, filtre à air, manuel d'utilisation

FOIRE AUX QUESTIONS - ADD12 DAITSU

Comment installer le déshumidificateur Daitsu ADD12 ?

Placez l'appareil sur une surface plane et stable, à au moins 30 cm des murs. Branchez le cordon d'alimentation sur une prise 220-230 V. Ouvrez le volet d'aération avant utilisation. Assurez-vous que le réservoir d'eau est correctement inséré.

Comment vider le réservoir d'eau ?

Lorsque le témoin lumineux de réservoir plein s'allume, appuyez doucement sur les côtés du réservoir et tirez-le vers l'extérieur. Videz l'eau et replacez le réservoir fermement jusqu'à ce qu'il s'enclenche. Attendez 30 minutes après l'arrêt avant de retirer le réservoir pour éviter les écoulements d'eau résiduelle.

Que faire si le voyant de réservoir plein s'allume alors que le réservoir est vide ?

Vérifiez que le réservoir est correctement positionné. Si le problème persiste, nettoyez le flotteur et l'emballage à bulles à l'intérieur du réservoir. Ne retirez pas l'emballage à bulles car il permet de détecter le niveau d'eau.

Comment utiliser le mode linge ?

Appuyez sur la touche '1/0' jusqu'à ce que le témoin linge s'allume. Ce mode active un débit d'air élevé pour un séchage rapide du linge. Placez l'appareil à une distance raisonnable du linge et évitez que l'eau ne goutte sur l'unité. Ce mode est également le seul utilisable si la température est inférieure à 15°C ou supérieure à 35°C.

Comment nettoyer le filtre à air ?

Retirez le filtre en appuyant sur les languettes. Passez l'aspirateur délicatement sur la surface. Si le filtre est très sale, lavez-le à l'eau tiède avec un détergent neutre, rincez et séchez complètement avant de le remettre en place. Le nettoyage est recommandé toutes les deux semaines.

Puis-je utiliser un tuyau pour une vidange continue ?

Oui, l'appareil est équipé d'un orifice pour vidange continue. Utilisez un tuyau d'un diamètre intérieur de 15 mm. Coupez l'orifice prédécoupé sur le côté de l'unité, insérez le tuyau fermement et assurez-vous que la conduite d'écoulement est inclinée vers le bas. Vérifiez régulièrement que le tuyau n'est pas bouché.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché. Si le témoin réservoir plein clignote, videz le réservoir et replacez-le. Assurez-vous que la température ambiante est comprise entre 2°C et 38°C. Si le problème persiste, contactez un centre de service agréé.

L'appareil fait un bruit inhabituel, est-ce normal ?

Un bruit de réfrigérant au démarrage ou lors d'un changement de mode est normal jusqu'à ce que la circulation se stabilise. Si l'appareil est utilisé dans une petite pièce ou sur un plancher en bois, un écho peut se produire. Si le bruit persiste, contactez le service après-vente.

Quelle est la plage de température de fonctionnement ?

Le déshumidificateur fonctionne entre 2°C et 38°C. En dehors de cette plage, l'unité peut ne pas fonctionner correctement et le dispositif de protection s'active. Utilisez uniquement le mode linge si la température est inférieure à 15°C ou supérieure à 35°C.

Comment entreposer le déshumidificateur pendant une longue période ?

Débranchez l'appareil, enroulez le cordon d'alimentation et fixez-le au support. Videz et séchez le réservoir d'eau. Nettoyez le filtre à air. Emballez l'unité pour la protéger de la poussière et rangez-la en position verticale dans un endroit frais et sec.

MODE D'EMPLOI ADD12 DAITSU

Manual d'utilisateur

Operation manual

Muchasgraciasporelegantnuestrodeshumidificador.

Veuillez dire ce manuel d'utilisation avant d'utiliser le conditionneur d'air.

1. "": Piloto indicator del suministro électrique

- Pail de fonctionamento

Lampada indicatora

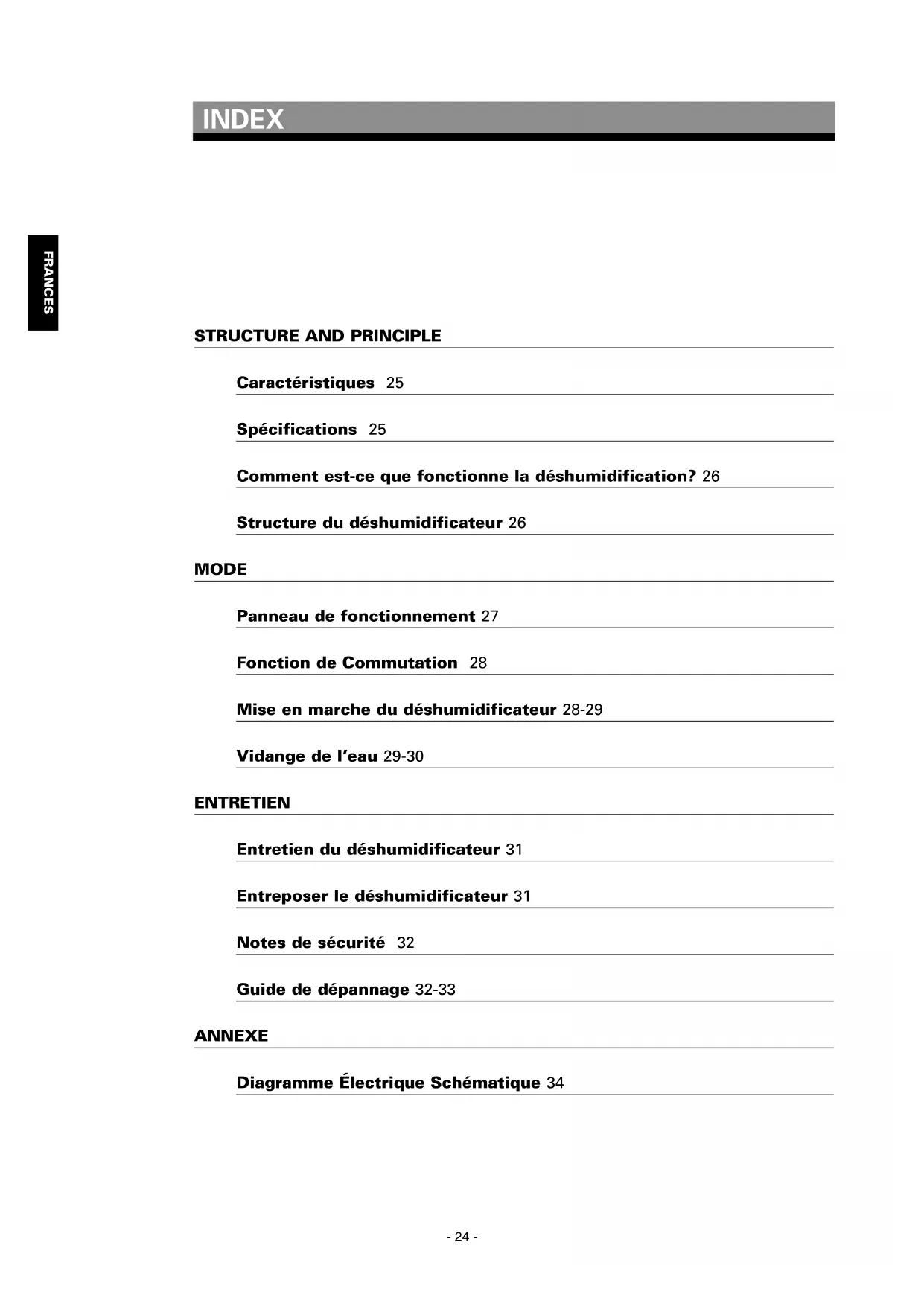

Comment est-ce que fonctionne la déshumidification? 26

Structure du déshumidificateur 26

MODE

Panneau de fonctionnement 27

Fonction de Commutation 28

Mise en marche du déshumidificateur 28-29

Vidange de I'eau 29-30

ENTRETIEN

Entretien du déshumidificateur 31

Entreposer le déshumidificateur 31

Notes de sécurité 32

Guide de dépannage 32-33

ANNEXE

Diagramme Électrique Schématique 34

Charactéristiques

SPECIFICATIONS
Forte capacité de déshumidification	Excellente capacité de séchage du linge
• En appliquant le principe de la réfrigération, le déshumidificateur enlève efficacement une partie de l'humidité de l'air pour faire baisser le taux d'humidité et pourmaintenir l'air de la pièce sec et agréable.	• Le déshumidificateur sèche le linge rapièment. Ceci peut éviter que le linge et les meubles soient humides et moisissent pendant la saison pluvieuse.
Mode silencieux	Réserveur de vidange de grande capacité
• Lorsque le déshumidificateur est en mode SILENCIEUX, son niveau sonore est très bas et votre pièce est silencieuse.	• La capacité du réservoir de vidange est de 6 litres; ce qui vous évite de devoir vider l'eau trop souvent.
Utilisation d'un réfrigérant qui protège l'environnement	Économie d'énergie
• The dehumidifier uses the no CFC refrigerant for protecting environment to reduce to pollu- te environment.	• La consommation électrique est BASSE.

Spécifications

Modèle ADD12 ADD20
Alimentation électrique 220~230T, 50Hz
Capacité de Déshumidification 12 L/jour 20 L/jour
Consommation d'énergie 190W 360W
Capacité du Réservoir de Vidange	6,0 L (arrêt automatique à 5.5L environ)
Poids 12,5 kg 14 kg
Dimensions (hauteur x largeur x profondeur)	545 mm x 380 mm x 261,5 mm

• La capacité de déshumidification est la valeur obtenue après le fonctionnement continu du déshumidificateur dans une piece à une température de 30^ et avec une humidité relative de 80% .
  La quantité de déshumidification correspond au volume par jour (24 heures.)
• Si des caractéristiques changent sans avis préalable afin d'effectuer des améliorations, des renseignements figureront sur la plaque signalétique de l'unité.
• La température de fonctionnement est comprise entre 2^ et 38^ . Si la température de la piece se situe en dehors de cette fourchette de températures, l'unité ne pourrait pas fonctionner correctement.

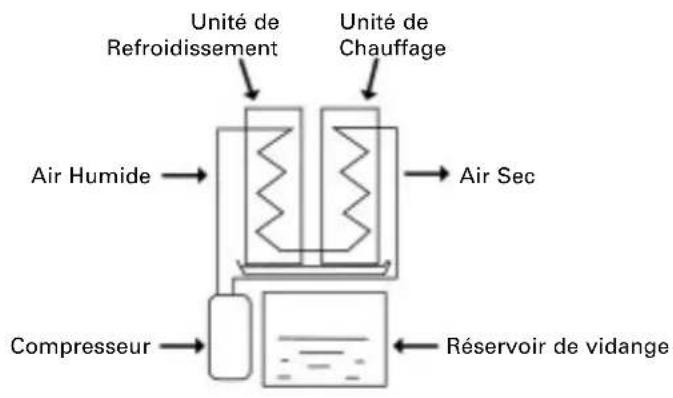

- Comment est-ce que fonctionne la déshumidification?

Si vous versez de l'eau froide dans une tasse, l'air autour de la tasse est refroidi, et des gouttes d'eau se forment sur la surface de la tasse. Le déshumidificateur utilise ce phénomène pour éliminer l'humidité.

① L'air de la piece est aspire, refroidi par l'unité de refroidissement, et l'humidité est transformée en gouttes d'eau.
② Les gouttes d'eau tombent dans le réservoir de vidange.
③ L'air déshumidifié est réchauffé par l'unité de chauffage puis renvoyé.

Les étapes ①, ② et ③ sont repétées afin d'éliminer l'humidité de la piece.

• ÀpRES étrepasse par l'unité de chauffage, la température de l'air s'élevera légarement, la température de la piece augmentera donc sensiblement. Ce phénomène est normal.

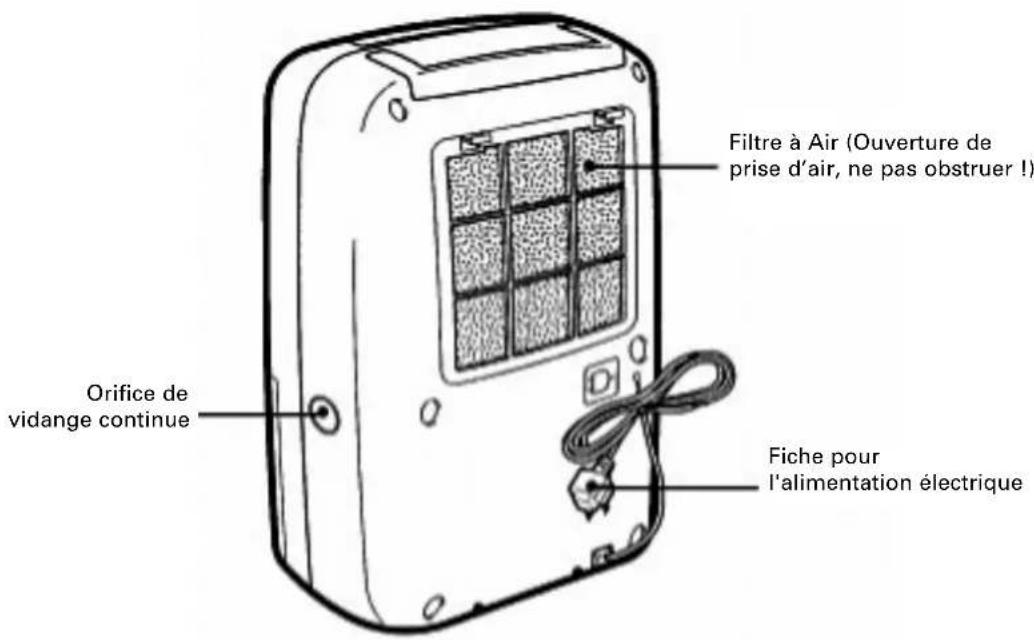

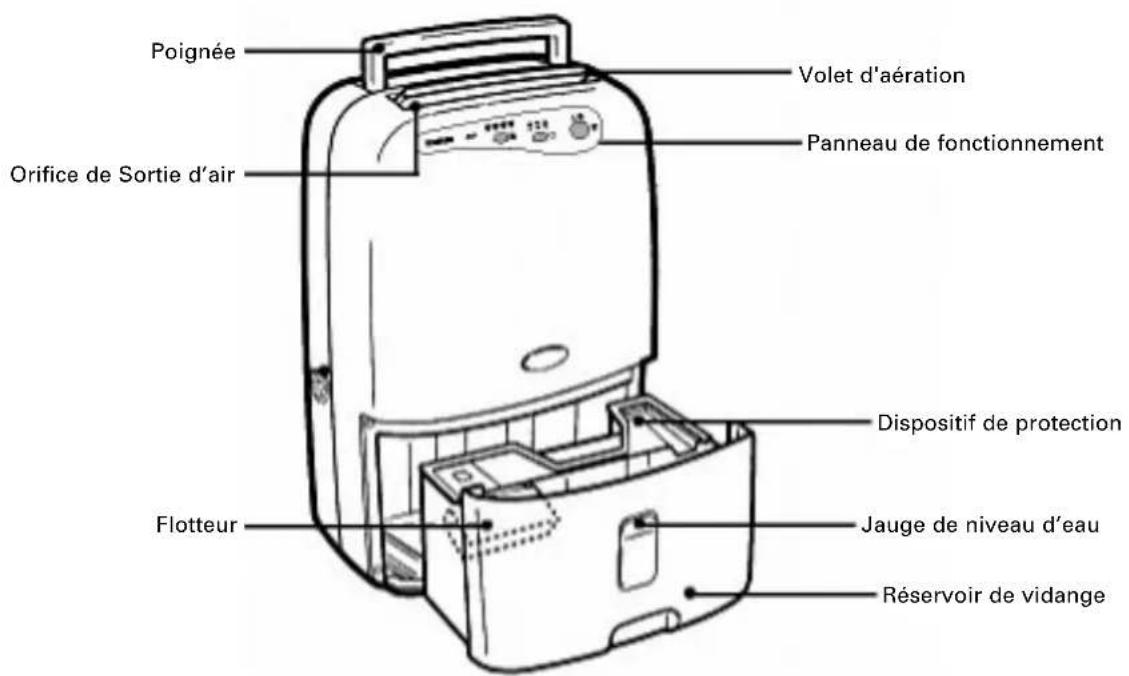

Structure du déshumidificateur

Mode

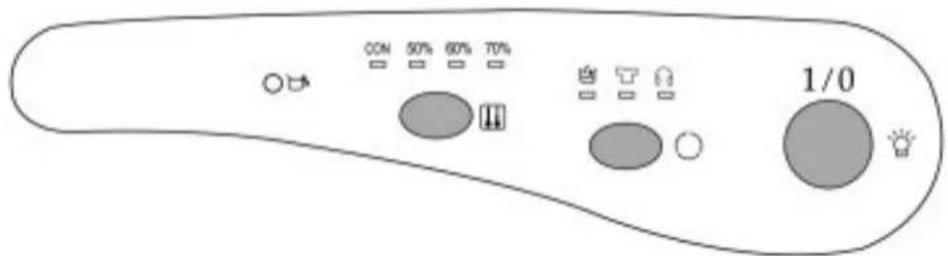

- Panneau de fonctionnement

Voyant lumineux

1. "Témoin lumineux indiquant que le Réservoir est Plein

Il s'allumera lorsque le réservoir de vidange est plein ou mal place. Veuillez vider I'eau du réservoir de vidange, et vérifie que le réservoir est place convenablement.

1. "": Voyant lumineux de marche

Il s'allume lorsque I'unité est branchée.

1. "”，"”，"：Témoin lumineux de mode de fonctionnement

Lorsque le témoin lumineux " " ou le témoin lumineux " " ou le témoin lumineux " " sont allumés, cela indique respectivement que mode de fonctionnement est DÉSHUMIDIFICATION, LINGE ou SILENCIEUX.

1. “50%”, “60%”, “70%”: Témoin lumineux d'humidité

Lorsque le témoin "50%", "60%" ou "70%" est allumé, cela indique respectivement que le taux d'humidité可以选择 est de "50%", "60%" ou "70%".

1. "CON": Témoin lumineux qui indique le mode Déshumidification Continue

Lorsque le témoin lumineux "CON" est allumé,ILA signifie que le mode de fonctionnement est CONTINU.

Fonction de Commutation

1. touche "1/0"

À chaque nouvelle pression sur la touche, le mode de fonctionnement change dans l'ordre suivant: “DÉSHUMIDIFICATION”, “LINGE” et “SILENCIEUX” et levoyant indicateur de mode change selon le mode de fonctionnement.

1. "m" touche

Appuyez sur la touche pour régler le taux d'humidité de la piece; il est possible de le régler sur "50%, "60%" "70%" et sur "continu", le voyant indicateur d'humidité correspondant s'allumera pour afficher le taux d'humidité que vous aurez besoin. Lorsque l'humidité relative de la piece est inférieure à l'humidité relative que vous avez besoin, le déshumidificateur s'arrête automatiquement. ÀpRES la mise en route, le mode par défaut est le mode continu; le fonctionnement est continu en mode continu jusqu'à ce que l'unité soit arrêtée ou jusqu'à ce que le réservoir de vidange soit plein.

Mode

- Mise en marche du déshumidificateur

1. Branchez le cable d'alimentation dans la prise de courant puis appuyez sur la touche "1/0"

• Veuillez utiliser une alimentation électrique monophasée à 220~230V AC.
• Veuillez-retirer la poussiere de la prise du cable d'alimentation puis inserez fermement la prise, sur toute la longueur de la partie en caoutchouc; si il y a de la poussiere dans la prise, ou si la prise n'est pas inseree convenablement, il peut y avoir risque de chic electrique ou de feu.
• Veuillez ne jamais érafler, couper ou endomgar le cordon d'alimentation.
• ÀpRES avoir branché la prise d'alimentation à la prise, le témoin lumineux " s/allumera.

2. Ouvrez le volet d'aération à la main

• Avant la mise en marche, veuillez vérifier et vous assurer que le volet est bien ouvert, dans le cas contraire, la température de l'unité serait trop élevé et causerait un accident. (Il y a 6 niveaux au besoin.)

3. Veuillez besoin le mode

• Appuyez sur la touche "1/0", l'unité se mettra en mode CONTINU automatiquement.
• Mode DÉSHUMIDIFICATION: Appuyez sur la touche "O" jusqu'à ce que le témoin "B" s'allume, le mode de fonctionnement est continu avec un niveau d'air expulsé moyen.
• Mode LINGE: Appuyez sur la touche "O" jusqu'à ce que le témoin lumi-neux "s'allume, le Mode de Fonctionnement est continu avec un niveau d'air expulsé élevé. Ce mode convient pour une déshumidification plus efficace, pour faire secher du linge ou d'autres objets (lorsque la température interieure est inférieure à 15^ ou supérieure à 35^ , le dispositif de protection est activé, l'unité ne peut fonctionner qu'en mode LINGE et la touche "O" ne provoque aucun changement.
• Mode SILENCIEUX: Appuyez sur la touche "O" jusqu'à ce que le témoin lumineux "O" s'allume, le mode de fonctionnement est continu avec un niveau d'air expulsé bas. Cela supprime le bruit de fonctionnement pendant la déshumidification (Lorsque la température et l'humidité sont élevées, veuilles éviter d'utiliser l'unité en mode SILENCIEUX, car cela rac-courcit la durée de vie de l'unité.)

4. Stop operation

Lorsque vous appuyez sur la touche "1/0" pendant que l'unité est en marche :

La déshumidification s'arrête.
- N'arretez jamais l'unité en débranchant le cable d'alimentation.

Mode

Vidange de I'eau

Le réservoir de vidange est plein

Si le réservoir de vidange est plein (5.5 litres environ), le témoin lumineux "b" s'allume pour avertir l'utilisateur, l'unité s'arrête automatiquement. Veuillez vider l'eau du réservoir de vidange et la jeter.

Étapes de vidange

1. Retirez le réservoir de vidange
   Tout en effectuant une pression legere sur lescottes du réservoir avec vos deux mains, tirezle doucement vers l'extérieur.

Prenez le réservoir par les poignées puis rétirez-le.

Notes sur la vidange

• Ne retirez pas l'emballage à bulles du flotteur de l'unité. Le flotteur de l'unité ne serait plus capable de détecter quand le réservoir est plein sans l'emballage à bulles, et l'eau pourrait déborder du réservoir sur les meubles du foyer. Cela peut provoquer des décharges électriques et/ou des courts-circuits.

Si le réservoir de vidange est sale, nettoyez-le avec de I'eau froide ou tiède. N'utilise pas de détergent, d'éponge décapante, de chiffons à poussièreTraits chimiquement, d'essence, de benzène, de diluant ou de solvant d'un autre type pour la nettoyer, car cela pourrait rayer et abimer le réservoir et provoquer une gouttière.

Mode

Étapes de vidange

Notes sur la vidange

2. Videz l'eau Dispositif de protection 3. Remettez le réservoir de vidange en place

Lorsque vous remettez en place le réservoir de vidange, veuillez le remetre en place ferme-ment avec vos deux mains. Si le réservoir n'est pas dans une position correcte, le capteur "Réserveur Plein" sera activé et le déshumidifi-cateur ne se mettra pas en marche. Veuillez vous assurer que les dispositifs de protection sont fixés fermement au réservoir. Si ils ne sont pas fixés convenablement, le réservoir de vidange sera plus difficile à退市er. Si le réservoir de vidange est retirené pendant le fonctionnement de l'unité, ou immédiatement après l'accret, l'eau qui se trouve encore dans l'unité de refroidissement s'écoulera sur la base de l'unité. Veuillez attendre au moins 30 minutes avant de退市er le réservoir de vidange. (Si de l'eau a coulé, veuillez l'essuyer.)

Mode

Vidange de l'eau

Vidange continue de I'eau

Cette unité possède un orifice pour la vidange continue. En utilisant un tuyau que l'on trouve dans le commerce (d'un diamètre interieur de 15mm), l'eau du réservoir de vidange peut être evacuée de façon continue par l'orifice de vidange continue. Lorsque vous montez le matériel pour la vidange continue, veuilles toujours, dans un premier temps, interrompree le fonctionnement de l'unité puis débrancher le cordon d'alimentation.

1. Déconnectez le réservoir de vidange et ouvre l'orifice prévu pour la vidange continue. Use nippers or a similar tool to cut away the continuous drainage port in the side of the main unit.

2. Insérez le tuyau dans l'orifice de vidange continue. Passez un tuyau que vous trouvrez dans le commerce (d'un diamètre interieur de 15 mm) dans l'orifice d'accès à l'évacuation de vidange con- tinue, puis insérez-le fermement dans l'évacuation de vidange de l'uni- tepé centrale; vérifie que l'eau ne coule pas. La conduite d'écoulement ne doit jamais être située à un niveau plus élevé que le niveau du bec d'évacuation; par ailleurs, la conduite d'écoulement ne doit jamais être soulevée: l'eau condensée pourra ainsi être evacuée convenablement.

3. Veuillez replacer le réservoir de vidange à sa place initiale. Veuillez contrôle le tuyau à intervalles réguliers afin de vérifier qu'il est toujours branché et qu'il n'est pas bouché.

- Entretien du déshumidificateur

Nettoyage de I'unité centrale

Essuyez-la avec un chiffon doux

L'essence, le benzène, les dissolvants, la poudre à recycler, les chiffons à poussièreTraits chimiquement, et les détergents peuvent endommager l'unité centrale et ne doivent pas'être utilisés.

Nettoyage le filtré à air

Le filtré à air doit être nettoyé toutes les deux semaines environ.

1. Retirer le filtré à air.

Veuillez faire pression sur les languettes du filtrre pour le prisoner.

2. Nettoyage le filtré à air.

Veuillez passer l'aspirateur delicatement sur la surface du filtré à air pour-retirer la saleté. Si le filtré à air est très sale, nettoyez-le avec de l'eau tiède et un produit de nettoyage neutre puis faites-le sécher complètement.

3. Placez le filtré à air.

Insérez les languettes inférieures du filtré à air dans l'unité centrale puis offensez le filtré à air jusqu'à ce que vous entendiez lecies des languettes.

Entretien

- Entreposer le déshumidificateur

Lorsque l'unité ne va pas etre utilisée pendant une longue période

1. Enroulez le cordon d'alimentation et fixez-le au support.
2. Videz l'eau du réservoir de vidange et séchez toutes les gouttes d'eau qu'il pourrait rester avec un linge.
3. Nettoyez le filtré d'air.
4. Rangez l'unité

Emballez l'unité afin de la protégger de la poussière, et rangez-la en position verticale dans un endroit frais et sec.

Notes de sécurité

1. Lorsque l'unité fonctionne en mode LINGE, maintenez-la à une distance raisonnable du linge, et évi- tez que l'eau ne goutte sur l'unité.

2. Veuillez débrancher le cable d'alimentation de l'unité avant de la nettoyer, ou si vous ne l'utilise pas pendant une longue période.

3. Ne nettoyez pas l'unité avec de l'eau; par ailleurs, ne placez pas l'unité à proximité d'eau, ni de matières inflammables ou explosives.

4. Ne placez pas l'unité près de dispositifs générant de la chaleur, ou pres d'objets inflammables ou dangereux.

5. N'introduisez jamais les doigts ou d'autres objets dans les orifices de sortie ou d'entrée d'air.

6. Ne vous asseyez pas sur l'unité et ne montez pas sur de l'unité.

7. Videz l'eau accumulée dans le réservoir lorsque c'est opportun.

8. N'utilisez pas le déshumidificateur dans un endroit fermé comme une armoire interieure car un incendie pourrait apparait apparaitre.

9. N'utilisez pas l'unité à des fins spécifique comme pour des matières comestibles, ou bien là où sont entreprises des objets d'art ou des matérieliaux scientifiques.

10. Pendant son installation, voirlez à ce que le tuyau d'écoulement soit incliné afin que l'eau conden see s'écoule de manière continue.

11. Si le cordon d'alimentation est endommagé, il devra être remplaced par le fabricant, par un de ses agents de service ou par une personne qualifiée afin d'éviter tout danger.

Entretien

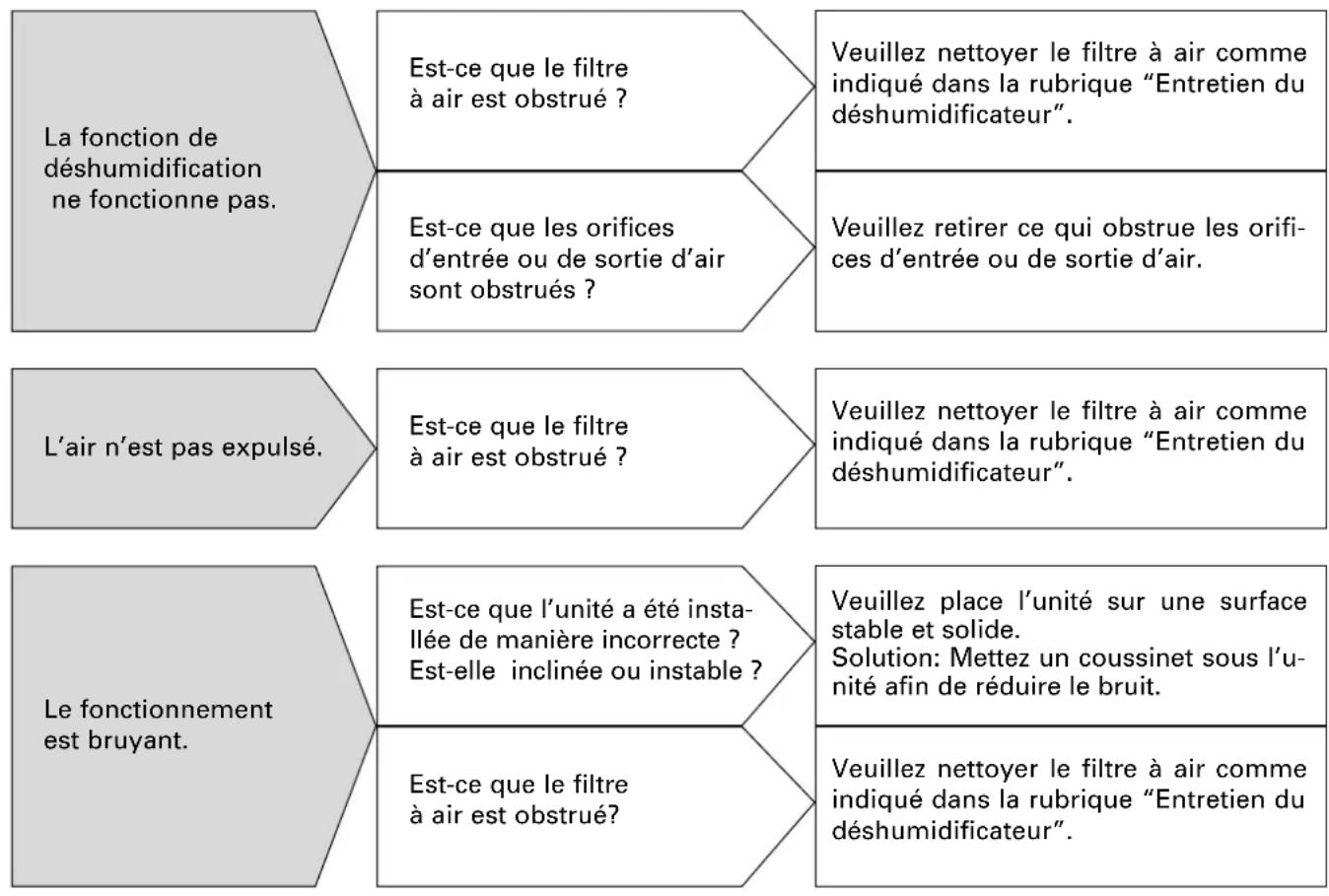

Guide de dépannage

Si une des situations décrites ci-dessous apparait, veuillez vérifier les points suivants pour éviter de perdre du temps et de l'argent.

Condition	Cause	Que faire?
L'unité ne fonctionne pas.	Est-ce que le cable d'alienation a été débranché ?	Veuillez brancher le cordon d'alimentation dans la prise.
	Est-ce que le voyageant "¯" clignote ? (Le réservoir est plein ou mal positionné.)	Veuillez vider l'eau du réservoir de vidange, puis le remettre en place.
	Est-ce que la température de la pièce est supérieure à 38°C ou inférieure à 2°C ?	Le mecanisme de protection est activé et l'unité ne peut semettre marche, car les conditions ne sont pas bonnes (dans ce cas, veuillez ne pas utiliser le déshumidificateur.)

Entretien

Si apres aovr effectu les etapes correspondant aux pannes decrites ci-dessus, la panne ne peut pas etre réparée ou si d'autres pannes apparaissent, veuillez contacter un centre de service autorisé.

Entretien

Guide de dépannage

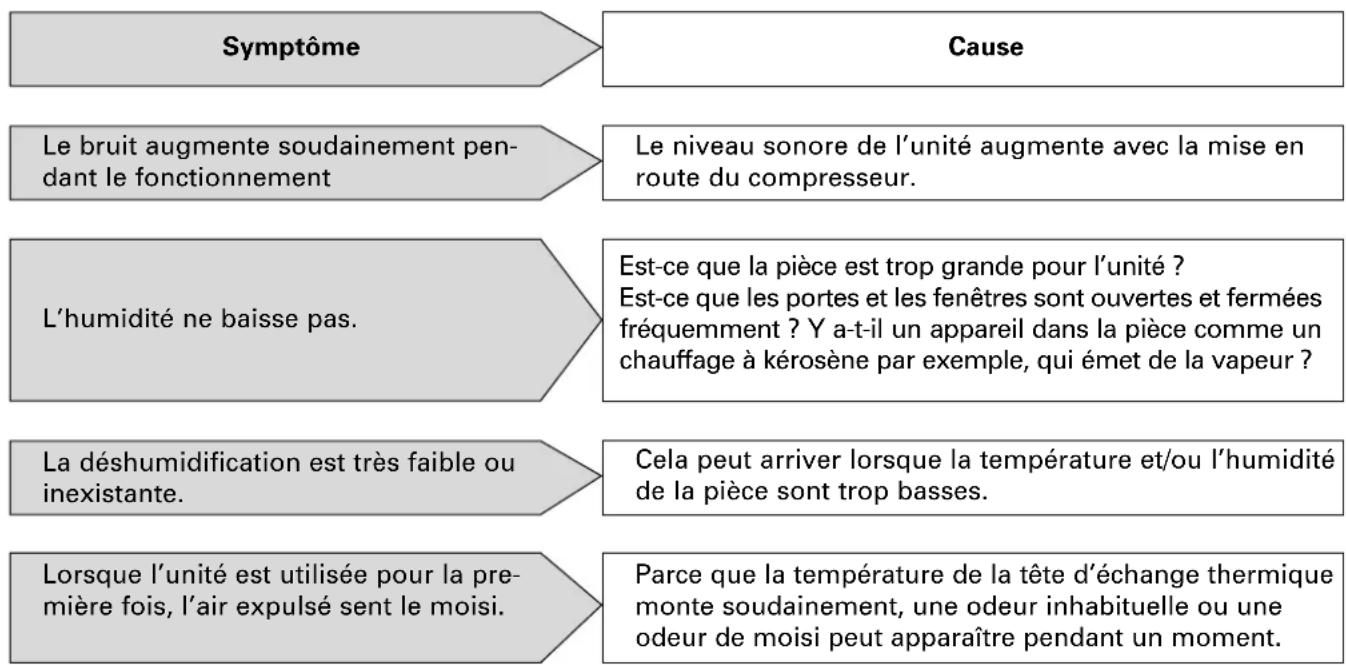

Les symptômes suivants n'indiquent pas une panne

Entretien

L'unité produit un écho.

Si l'unité est utilisé dans une piece avec un plancher en bois ou de petites dimensions, elle peut provoquer un écho.

Au démarrage de l'unité ou au cours d'un changement de mode de fonctionnement, on entend un bruit inhabituel dans l'unité centrale.

Le réfrigerant peut faire du bruit jusqu'à ce que la circulation se stabilise.

Il reste des impuretés dans le réservoir de vidange.

Il s'agit d'eau qui reste du test de déshumidification effectué dans l'usine et cela ne signale pas un problème.

L'unité ne peut fonctionner qu'en mode.
linge etaucun changementne se produit
lorsque I'on appuie sur la touche de mode.

Lorsque la température de la piece est supérieure à 35^ ou inférieure à 15^ , le dispositif de protection est activé et l'unité ne peut fonctionner qu'en mode LINGE (la vitesse du ventilateur est élevée).

Le ventilateur fonctionne et le compresseur ne fonctionne pas.

Si l'unité est mise en marche 3 minutes après avoir été arrêtée, le mecanisme de protection est déclenché, le compresseur se mettra ainsi en fonctionnement après un-delai de trois minutes; ou le mode de dégivrage automatique est activé et le compresseur s'arrête.

ANNEXE

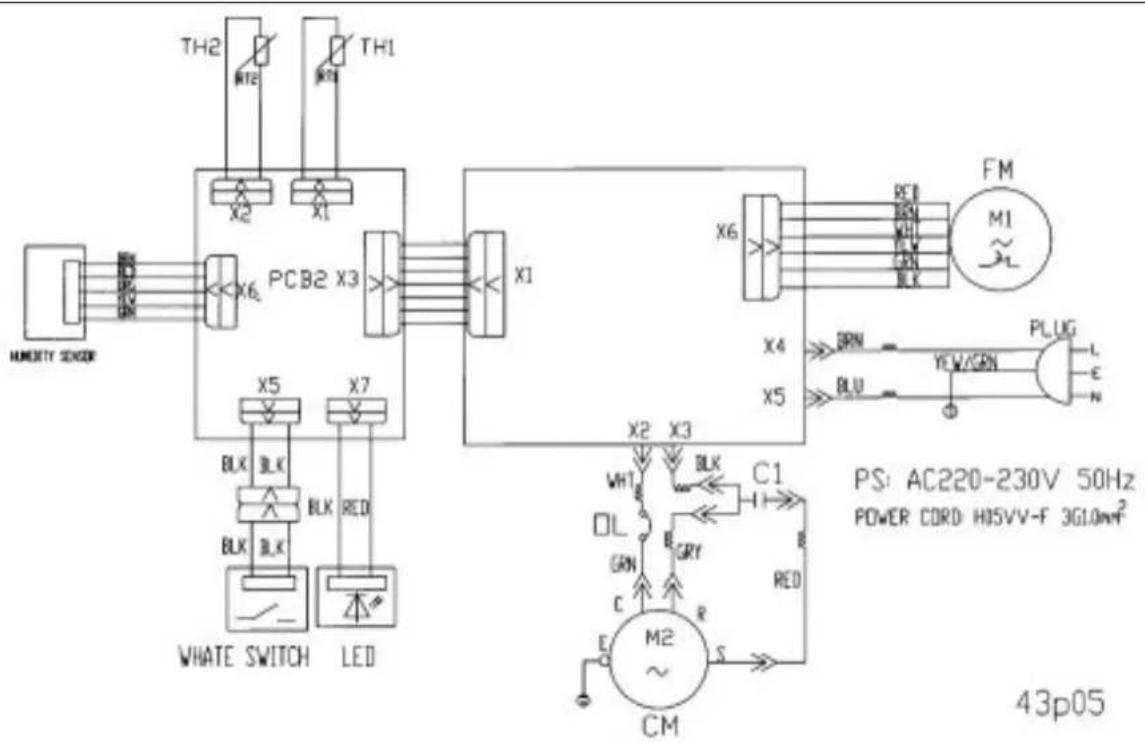

Diagramme Électrique Schématique
