ADD12 - Humidificador DAITSU - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador de aire
Marca	Daitsu
Modelo	ADD12
Capacidad de deshumidificación	12 L/día (a 30°C, 80% HR)
Alimentación eléctrica	220-230 V ~ 50 Hz
Consumo eléctrico	190 W
Capacidad del depósito de agua	6,0 L (parada automática a 5,5 L)
Peso neto	12,5 kg
Dimensiones (Alto x Ancho x Fondo)	545 x 380 x 261,5 mm
Modos de funcionamiento	Deshumidificación, Ropa, Silencioso
Ajuste de humedad	50%, 60%, 70% o continuo
Filtro de aire	Lavable (limpieza recomendada cada 2 semanas)
Refrigerante	Sin CFC
Temperatura de funcionamiento	2°C a 38°C
Desagüe continuo	Posible mediante manguera (diámetro interior 15 mm)
Funciones de seguridad	Parada automática depósito lleno, protección del compresor (demora 3 min), protección contra sobrecalentamiento
Nivel de sonido en modo silencioso	Muy bajo (no especificado)
Mantenimiento	Limpiar el filtro regularmente, limpiar la unidad con un paño suave
Accesorios incluidos	Depósito de agua, filtro de aire, manual de uso

Preguntas frecuentes - ADD12 DAITSU

¿Cómo instalar el deshumidificador Daitsu ADD12?

Coloque el aparato sobre una superficie plana y estable, a al menos 30 cm de las paredes. Enchufe el cable de alimentación en una toma de 220-230 V. Abra la rejilla de ventilación antes de usar. Asegúrese de que el depósito de agua esté correctamente insertado.

¿Cómo vaciar el depósito de agua?

Cuando se encienda el indicador de depósito lleno, presione suavemente los laterales del depósito y tírelo hacia afuera. Vacíe el agua y vuelva a colocar el depósito firmemente hasta que encaje. Espere 30 minutos después de la parada antes de retirar el depósito para evitar derrames de agua residual.

¿Qué hacer si el indicador de depósito lleno se enciende cuando el depósito está vacío?

Verifique que el depósito esté correctamente colocado. Si el problema persiste, limpie el flotador y la bolsa de plástico dentro del depósito. No retire la bolsa de plástico porque permite detectar el nivel de agua.

¿Cómo usar el modo ropa?

Presione la tecla '1/0' hasta que el indicador de ropa se encienda. Este modo activa un flujo de aire alto para un secado rápido de la ropa. Coloque el aparato a una distancia razonable de la ropa y evite que el agua gotee sobre la unidad. Este modo también es el único utilizable si la temperatura es inferior a 15°C o superior a 35°C.

¿Cómo limpiar el filtro de aire?

Retire el filtro presionando las lengüetas. Pase la aspiradora suavemente sobre la superficie. Si el filtro está muy sucio, lávelo con agua tibia y detergente neutro, enjuague y séquelo completamente antes de volver a colocarlo. Se recomienda la limpieza cada dos semanas.

¿Puedo usar una manguera para un desagüe continuo?

Sí, el aparato está equipado con un orificio para desagüe continuo. Use una manguera de 15 mm de diámetro interior. Corte el orificio pretroquelado en el lateral de la unidad, inserte firmemente la manguera y asegúrese de que el conducto de drenaje esté inclinado hacia abajo. Verifique regularmente que la manguera no esté obstruida.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente enchufado. Si el indicador de depósito lleno parpadea, vacíe el depósito y vuelva a colocarlo. Asegúrese de que la temperatura ambiente esté entre 2°C y 38°C. Si el problema persiste, contacte con un centro de servicio autorizado.

El aparato hace un ruido inusual, ¿es normal?

Un ruido del refrigerante al arrancar o al cambiar de modo es normal hasta que la circulación se estabilice. Si el aparato se utiliza en una habitación pequeña o sobre un suelo de madera, puede producirse eco. Si el ruido persiste, contacte con el servicio postventa.

¿Cuál es el rango de temperatura de funcionamiento?

El deshumidificador funciona entre 2°C y 38°C. Fuera de este rango, la unidad puede no funcionar correctamente y el dispositivo de protección se activa. Utilice solo el modo ropa si la temperatura es inferior a 15°C o superior a 35°C.

¿Cómo almacenar el deshumidificador durante un largo período?

Desenchufe el aparato, enrolle el cable de alimentación y fíjelo al soporte. Vacíe y seque el depósito de agua. Limpie el filtro de aire. Empaque la unidad para protegerla del polvo y guárdela en posición vertical en un lugar fresco y seco.

MANUAL DE USUARIO ADD12 DAITSU

DESHUMIDIFICADOR INSTRUCCIONES

DESUMIDIFICADOR INSTRUÇOES

DESHUMIDIFICATEUR FONCTIONNEMENT

DEHUMIDIFIER INSTRUCTIONS

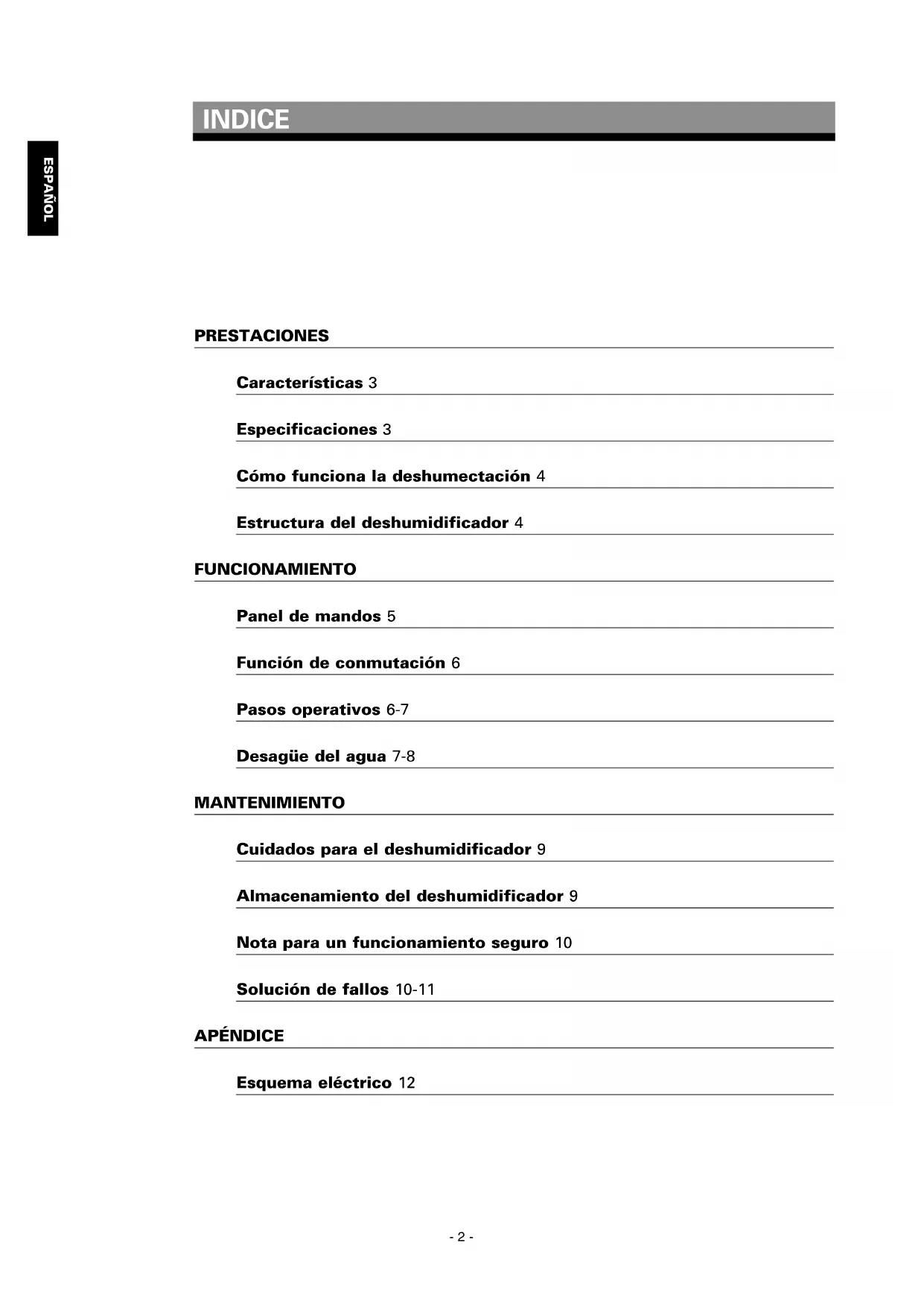

Manual del usuario

Manual do utiliser

Por favor, antes de utiliser, lea atentamente este manual del propietario.

Cómo funciona lareshumectación4

Estructura del deshumidificador 4

FUNCTIONAMENTO

Panel de mandos 5

Función de commutación 6

Pasos operativos 6-7

Desagüe del agua 7-8

MANTENIMIENTO

Cuidados para el deshumidificador 9

Almacenamento del deshumidificador 9

Notaparaunfuncionamento seguro10

Solucn de fallos 10-11

APÉNDICE

Esquema electrico 12

Characteristicas

PRECAUCIONES
Gran capacité de deshumectación	Excellenta para el secado de ropapor su fun-ción SECAR COLADA
Aprovechando el principio de la refrigeración,el potente deshumidificador elimina parte delhumedad del aire, lo que reduce el nivel delhumedad en la sala y mantiene el aire del inter-rior seco ycomfortable.	El deshumidificador seca rápidalement la ropa.Se pueda utiliser para Severity que la ropay losmuebles se humedezcan cuando el tiempo esIluvioso.
Funcionamente silencioso	Depóstito de desagüe de gran capacité
Cuando el deshumidificador funciona enmodo SILENCIOSO, el volumen de ruido esmuy bajo,keepeniendo la sala libre de ruido.	La capacité del deposito de desagüe es dehasta 6 litros; de esta forma, tendrá quevaciarlo con menos Frequencia.
Utiliza un refrigerante que protege el medioambiente	Ahorro de energia
El deshumidificador no utilizes refrigerante conCFC,para proteger el entorno y reducir lacontaminación medioambiental.	Bajo consumo de energia

Prestaciones

- Especillasiones

Modelo ADD12 ADD20
Suministro electrico 220~230V, 50Hz
Capacidad deshumectante 12 L/día 20 L/día
Consumo energetico 190W 360W
Capacidad del depuesto de desagüe	6,0 L (detencion automática aproximamente a los 5,5 L)
Peso 12,5 kg 14 kg
Dimensiones (alto x ancho x prof) 545 mm x	380 mm x 261,5 mm

• La capacité deshumectante es el valor que se obtiene cuando de que el deshumidificador haya estado funcionando continuamente con una temperatura ambiente de 30^ y una humedad relativa del 80% .
• Lacantidad de deshumectacion es lacantidad por dia (24 horas.)
• Si se cambian las specifications sin previo aviso para introducir mejoras, los datos figuraran en la plaza despecsiones技术水平as de la unidad.
• La temperatura de trabajo estaré en el rango 2^ - 38^ . Si la temperatura ambiente exceede este rango, la unidad no funciona con normalidad.

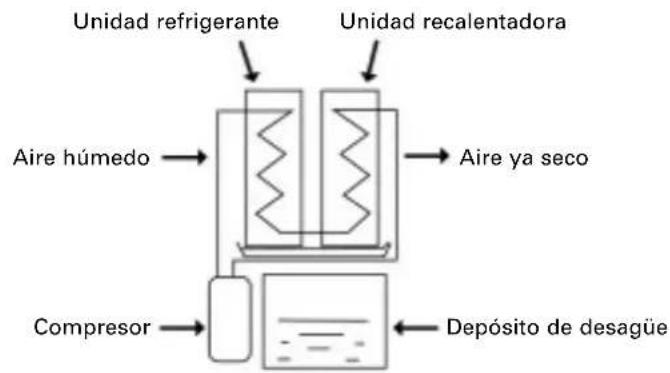

Cómo funciona lareshumectación

Si vertemos agua fria en un vaso, el aire más proximo al agua se enfriya y se forman gotas de agua en la superficie del vaso. El deshumidificador aprovecha este fenómeno para eliminar la humedad.

① Aspira aire, lo enfría con una unidad de refrigeración y transforma la humedad en gotas de agua.
② Las gotas de agua caen en un deposto de desague.
③ El aire deshumidificado se recalienta mediante unaunidad calefactora y se descarga.

Los pasos ①, ② y ③ se repiten para eliminar la humedad de la habitacion.

• Una vez que el aire ha pasado por la unidad recalentadora, su temperatura se habra elevado ligeramente, por lo que la temperatura ambiente de la sala subirá de forma appreciable. Este fenómeno es normal.

Prestaciones

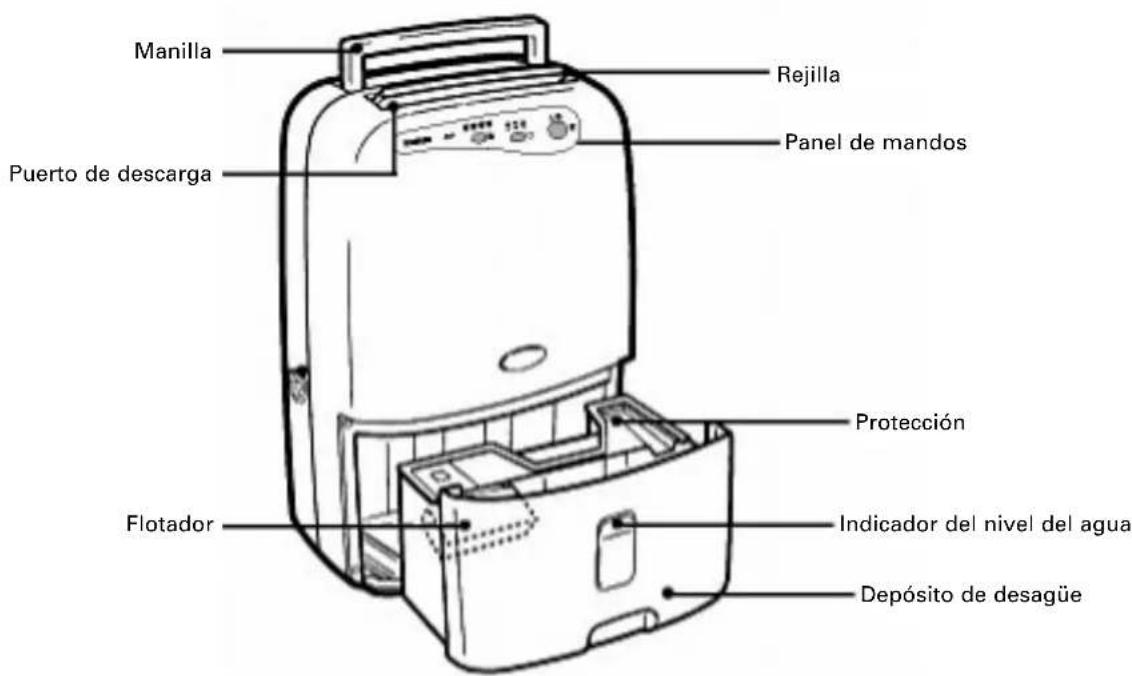

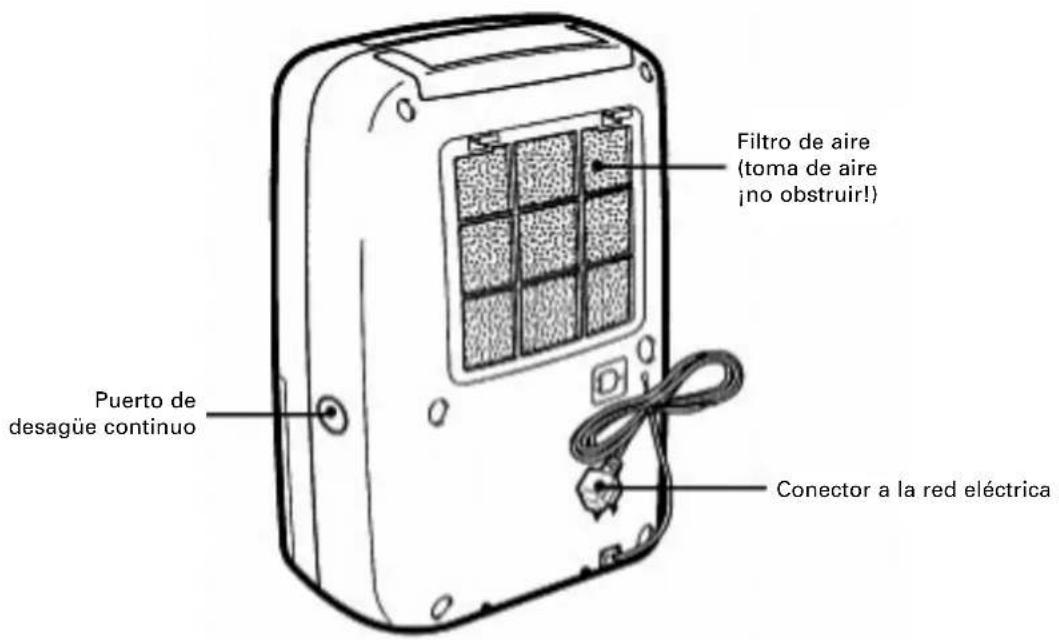

Estructura del deshumidificador

Funcionamento

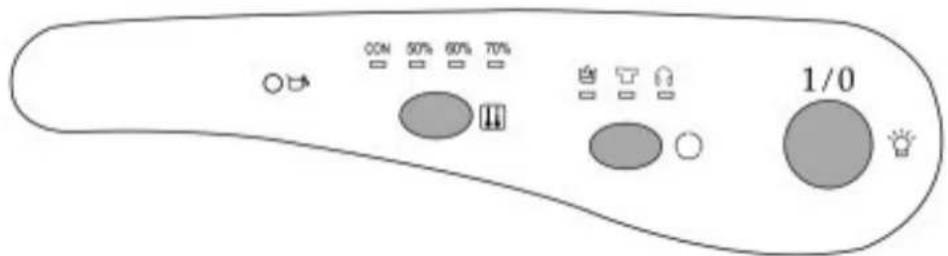

Panel de mandos

Piloto indicator

1. "Piloto indicator de deposito Ileno

Se enciende cuando el deposito del desague está lleno o incorrectamente colocado. Vacie el agua del deposito y compruebe que este está correctamente colocado.

Se enciende cuando la unidad está conectada.

1. " ", " ", "": Piloto indicator de modo de funcionaiento

Cuando se iluminan, Respectivamente el piloto "o" o "o", indica que está的功能ando en modo DESHUMECTACION, SECAR COLADA o SILENCIOSO.

1. "50%", "60%", "70%": Piloto indicator de humedad

Cuando se ilumina el piloto "50%", "60%" o "70%" , indica que la humedad programada en ese momento es, respectivamente, del "50%", "60%" o "70%".

1. "CON": Piloto indicator de deshumectacion continua.

Cuando se ilumina el piloto "CON", indica que el modo de funciona el Constante.

Función de conmutación

1. Conmutador "1/0"
   Paraponer en marcha el equipo pulse el conmutador una vez Para apagarlo, vuelva al pulsarlo.
2. Conmutador "O"

Cada vez que se pulsa este conmutador, el modo de funciona bajo, en esteorden: "DESHU-MECTACION", "SECAR COLADA" y "SILENCIOSO". Según el mode de funciona, se encende-ral piloto indicator correspondiente.
3. "Conmutador"

Pulse este conmutador para fjjar la humedad de la sala. Puede ser: 50% , "60%" "70%" o "Constante". Según la humedad programada, se encenderá el piloto correspondiente indicador de humedad. Si la humedad relativa de la sala es inferior a la programada, el equipo detendra automatistically su funciona. Una vez iniciado el funciona, el modo por defecto es el Constante. El equipo funcía constantamente hasta que se detenga la unidad o bien hasta que está lleno el deposito de desagué, en caso se detendra automatistically.

Funcionamento

- Pasos operativos

1. Introduzca la clavija de suministro eletrico en la toma de corriente de la pared y pulse el conmutador "1/0"

• Utilice una clavija monofásica de 220 230V
• Limpie el polvo de la clavija e introduzcalafirmamente en la toma de corriente, hasta que haga tope la goma. Si hay polvo en la clavija o no está bien encajada,uede producirse una descarga o un incendio.
• No rasque, corte ni dañe la clavija de conexión.
• Una vez enchufada la clavija de connexion en la toma de la pared, se encenderá el piloto "".

2. Abra la rejilla con la mano.

• Antes deponer en marcha el equipo, compruebe que la rejilla está abierta. De lo contrario, la temperatura de la unidad peute elevarse excessivamente y provocar un accidente. (Hay 6 niveles entre los que escoger.)

3. Escoja el modo de funciona

• Pulse el conmutador "1/0". Launidad configurará automatísticamente en modo
• Modo DESHUMECTACION: Pulse el conmutador " " hasta que se encienda el piloto " ". La unidad funciona de wayra continually con un nivel medio de descarga de aire.
• Mode SECAR COLADA: Pulse el commutador "O" hasta que se enciende el piloto "Y". Launidad funcionala de manière continua con un nivel alto de descarga de aire. Este modo es el de deshumectacion avanzada, para secar la colada u otheros articulos (cuando la temperatura interior es inferior a 15^ o superior a 35^ y el dispositivo de proteccion está activado, launidad solooulda operar en modo SECAR COLADA, por lo que sera inutil pulsar el commutador "O".
• Modo SILENCIOSO: Pulse "O" hasta que se encienda el piloto "O". Launidad configurará deforma continuallyada, con un nivel bajo de descarga de aire. Este modo elimina el ruido que provoca launidad al deshumectar (con altas temperatas y alto nivel de humedad, no active el modo SILENCIOSO de launities, ya que thise possible reducir la vida de launities.)

4. Detencion del funciona

Si pulsa "1/0" estando en marcha la unidad:

• Se detendra el modo de deshumectacion.
• Nunca detenga launidad desenchufando el cable de alimentacion.

Funcionamento

Desagüe del agua

El deposito de desagué está lleno

Si el depuesto de desaguè está lleno (aproximadamente 5,5 litros), se encenderá el piloto “para alertar al usuario y launidad se detendra automatistically. Vacie el agua del depuesto y tirela.

Pasos a seguir

1. Desmonte el deposito de desagüe.
   Pulsando ligeramente en los laterales del deposito con ambas manos, tire suavamente de él hacía herself.

Agarre el asa y retire el deposito.

Notapara el desague

No quite el envoltorio de burbujas del flotador de la unidad. De lo contrario, el flotador de la unidad noURTDA detectar cuando está lleno del deposito y pueda producirse fugas de agua sobre el mobiliario domestico. Este puede provocar descargas electricas y cortocircuitos.

• Si el deposto de desague está sucio, lvelo con agua fria o Templada. No utilise para limpiarlo ningún detergente, toallitas antigrasa, paños con tratimiento químico, gasolina, bencina, disolvente ni ningúnOTHERipo de sol-vente, ya que pueda carrar y dañar el deposto y provocar fugas de agua.

Funcionamento

Pasos a seguir

Nota para el desagüe

2. Tire el agua. Protección Vierta el agua por ahora 3. Vuelva a colocar el depósito.

● Cuando vuelva a colocar el depósito, apiétedelo firmamente con ambas manos hasta que quede bien colocado. Si no queda bien colocado, el sensor de "depósito lleno" seactivará y el deshumidificador no funciona. Asegúrese de que las protecciones sujetan bien el depósito. Si no es asi, sera más fácilizar el depósito. ● Si se retira el depósito estando la unidad en marcha o inmediamente antes dequs de que se haya detenido, habrá toda agua en la unidad de refrigeración que pueda goear sobre la placac base. Espere al menos 30 minutoes antes de retiring el depósito de desagüe. (Si gotea agua, séquela.)

Funcionamento

Desagüe del agua

Desagüe constante de agua

Launidad posee un puerto de desagüe constante. Con una manguera comercial (de 15 mm de diametro interno), se pueda ir desaguando constantemente el agua del deposito de desagüe, extrayendolo por este puerto. Si se configura el equipo para que haya desagüe constante, no olvide parar siempre primero launidad y desconectarla de la red electrica.

1. Desconnecte el depósito de desagüe y abra el puerto de desagüe constante. Con todos alicates o herramienta similar, corte el puerto de desagüe constante situado en el lateral de la unidad principal.

2. Empujé la manguera hacía el interior del puerto. Pase una manguera comercial (de 15 mm de diametro interno) a través del puerto de desagüe y empújela con firmeza hacía el interior del puerto de desagüe de la unidad principal, teniendo cuidado para que no gotee agua. La alta de las tuberías de desagüe noDebese ser nunca superior a la del puerto de desagüe. Asimismo, las tuberías de desagüe noDebene estar siempre connectadas para que el agua condensada pueda desaguar convenientemente.

3. Vuelva a colocar el depósito de desagüe en su posición original. Compruebe periodicallyla manguera, para verificar que sigue connectada y que no Tiene obstrucciones.

Cuidados para el deshumidificador

Limpie la unidad principal

Limpie launidad con un pano suave

No utilise nunca gasolina, bencina, disolventes, polvos antigrasa, paños tratados químicosamente ni detergentes, ya que pueda darar la unidad.

Limpie el filtro del aire

El bajo del aire se debe limpiar aproximamente cada dos semanas.

1. Retire el filtro del aire.

Tire hacía abajo de las presillas del filtro del aire para sacarlo.

2. Limpie el filtro del aire.

Pase ligeramente una aspiradora por la superficie del filtro del aire para eliminar la suciedad. Si el filtro del aire está muy sucio, lávelo con agua tibia y un disolvente limpiador neutro y séquelo bien.

3. Vuelva a colocar el filtro del aire.

Introduzca las presillas inferiores del filtro del aire en la unidad principal y apriete el filtro hasta que oiga un 'clic'. Esto significará que ya está en su posicion.

Mantenimiento

Almacenamento del deshumidificador

Si no va a utiliser launidad durante un periodo prolongado

1. Doble el cable de alimentacion y sujeteo al asa.
2. Vacie todo el agua que haya podido quedar dentro del deposito y limpie las gotas restantes con un paño.
3. Limpie el filtro de aire.
4. Almacenamento de la unidad.

Guarde la unidad bajo su caja para protegerla del polvo. Mantengala en posicion vertical y guardeda en un lugar seco y ventilado.

- Nota para un funcionaamento seguro

Cuando utilise launidad, observa las siguientes precauciones de seguridad:

1. Cuando al unidad está funciona en modo SECAR COLADA, manténgala a una distancia apropriada de la ropa e impida que gotee agua sobre ella.

2. Antes de limpiar la unidad y cuando no vaya a utiliserla durante un长大o periodo de tiempo, desconecte el cable de alimentación.

3. No lave la unidad con agua ni la acerque a agua, explosivos o sustancias inflamables.

4. No instale la unidad cerca de dispositivos generadores de calor nioca de articículos inflamables o peligrosos.

5. No introduzca nunca sus dedos ni ningún objeto en la toma de aire ni en los puertos de descarga.

6. No se siente ni permanezca de pie sobre la unidad.

7. Descargue regularmente el agua recogida en el depósito.

8. Noonga en marcha el deshumidificador enAreas cerradas como excusados interiores, ya que pueda provocarse un incendio.

9. No utilizes la unidad para fines especials como articículos comestibles, ni en lugarares donde haya almacenadas obras de arte ni material*científico.

10. Instale el tubo de desagüe con desnivel para asegurar que el agua condensa desagüe constan-tamente.

11. Si se estropea el cable de alimentación,Debe sustituirlo el fabricante o un representante o una persona igualmente*cualificada para evitar riesgos.

Mantenimiento

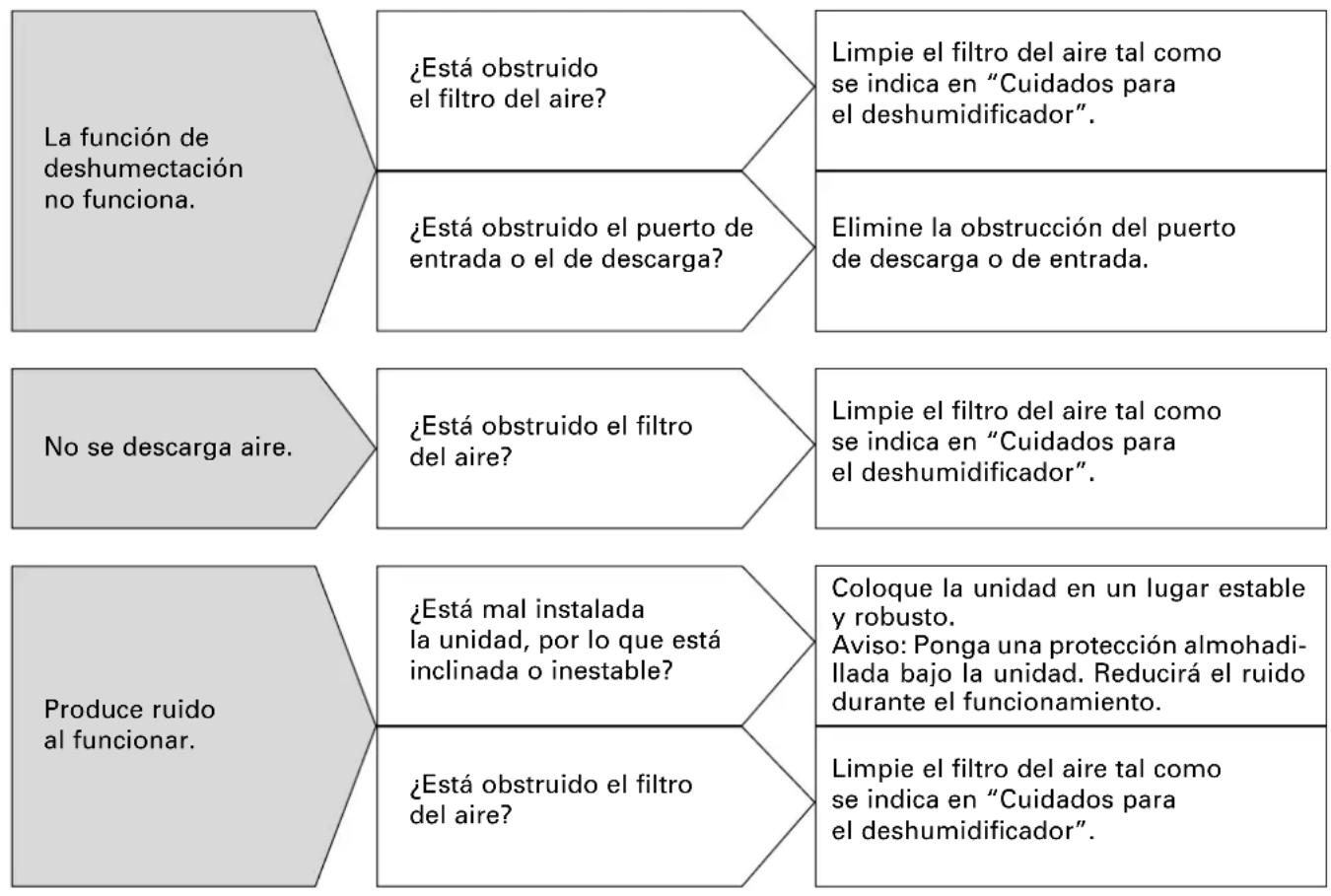

- Solución de fallos

Si tiene lugaralguna de lassiguientes situaciones,compruebe los+puntos que se indican para ahorrarse tiempo y dinero.

Condición Causa		Qué hacer
Launidad no funciona.	¿Está desconectado el cable de alimentación?	Conecte el cable a la red electrica.
	Parpadea el piloto “?”(El depósito está lleno o en una posición incorrecta.)	Descargue el agua del depósito de des-agüe y vuelva a colocar el depósito.
	Si la temperature ambien-te es superior a 38°C o infe-rior a 2°C.	El dispositivo de protección se ha acti-vado y no se puedaponer en marcha launidad@msteadas las conditiones sigan siendo inadecuadas (en tal caso, no uti-lice el deshumidificador).

Mantenimiento

Si ha occurred esta situacion y se haadoptado la medida indicada pero no se soluciona el fallo o bien tiene lugar othero fallo, contacte con un centro de service autorizzato.

Mantenimiento

- Solución de fallos

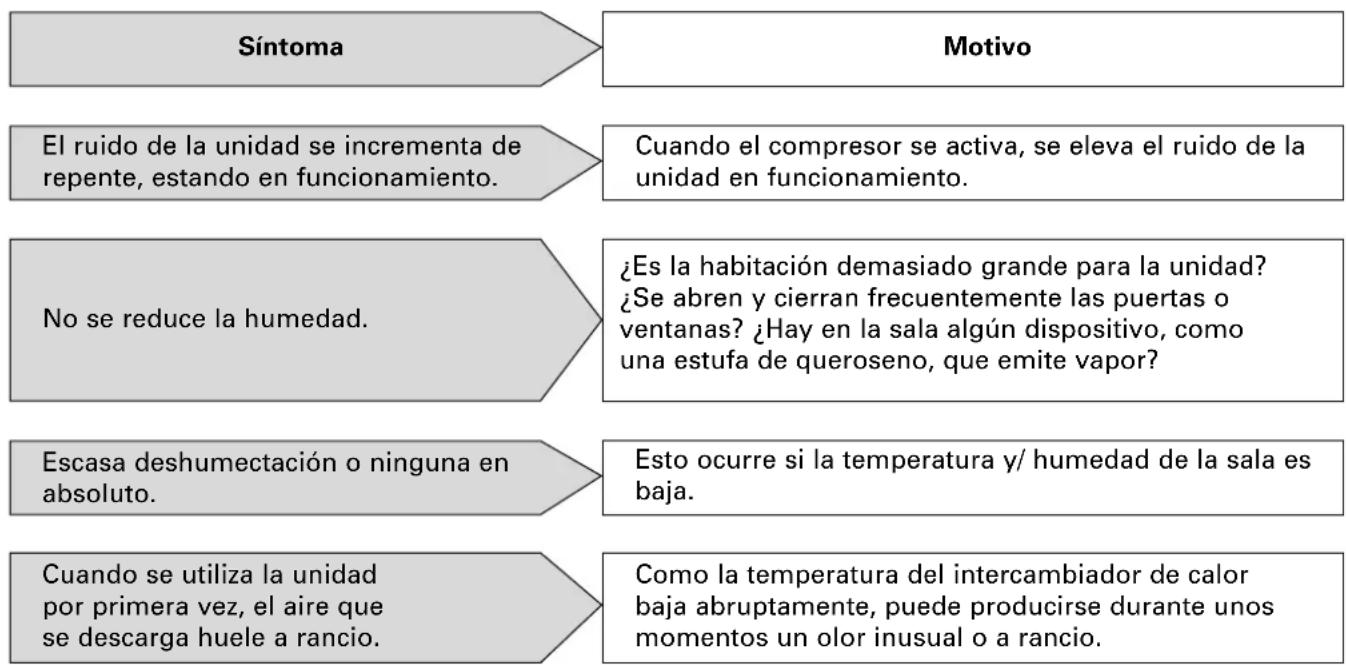

Los siguientes sintomas no indican fallo de la unidad.

Mantenimiento

La unidad produce eco.

Si se utilizes launidad en una sala con suejo de madera o en una habitacion微量元素,uede producirse eco.

Cuando se pone en marcha o cuando se cambia el modo de funciona,[1] un ruido inusual en la unidad principal.

Es possible que el refrigerante produzca algunos ruidos hasta que se estabilice la circulacion.

Ha质量和algo de oxido en el deposito de desague.

Es agua que ha sido de las pruebas de deshumec-tacion realizadas en fabrica. No indica la existencia de un problema.

Launidadsoleofuncionenmodo SECARCOLADAyesindiferente que se pulse el conmutador de modo.

Si la temperatura de la sala es superior a 35^ o inferior a 15^ , seactivara el dispositivo de proteccion, por lo que launidad soloouldafuncionar en modo SECAR COLADA (alta velocidad de ventilador).

El ventilador está en marcha pero el compresor no funciona.

Si se ha puesto en marcha la unidad en el plazo de 3关键时刻 haberla detenido, se Habra activado el dispositivo de proteccion, por lo que el compresor se pondra en marcha automatamente tras el correspondiente retraso de 3关键时刻. Internacionalmente, quere ser activado el functionamento en modo de desescarche y se detenga el compresor.

APÉNDICE

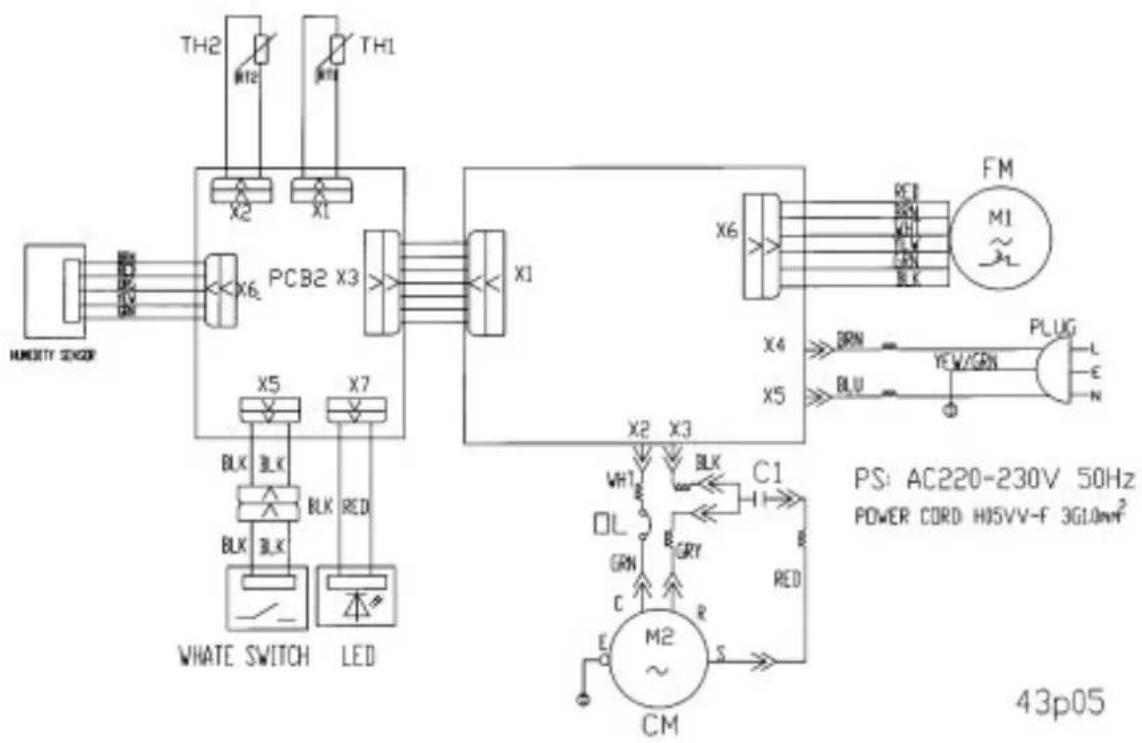

Esquema elektrico
