MANUALE UTENTE ADDH10 DAITSU

Zona di funzionamento 50

Precauzioni di sicurezza 50

Nome delle part 52

Istruzioni operative

Funzionamento....53

Risoluzione degli errori 58

Stoccaggio a lungo termine 59

Schema elettrico....59

Specifiche 60

(Le immagini presenti in questo manuale sono solo indicative. Fare riferimento ai prodotti attuali per informazioni specifiche).

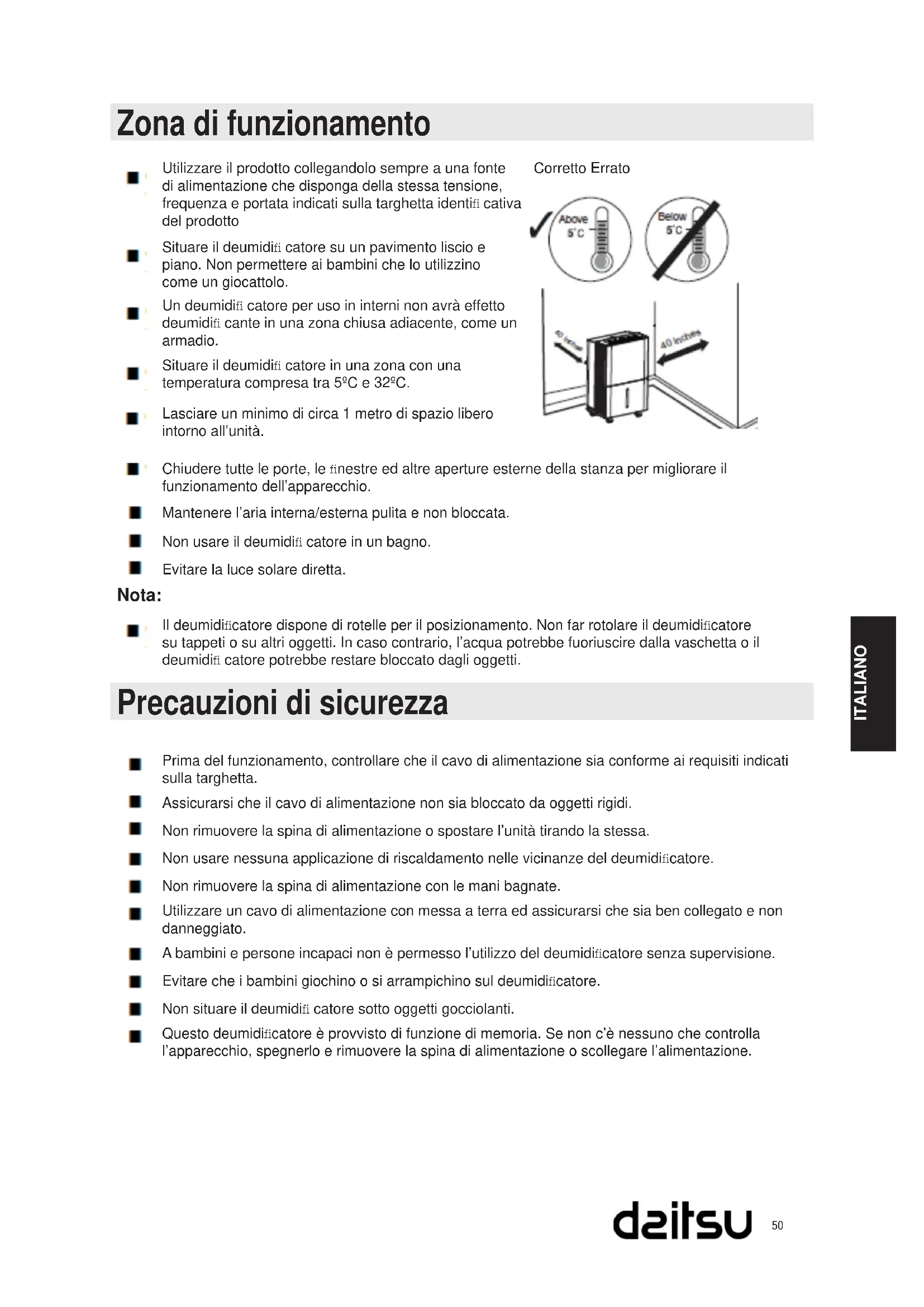

Zona di funzionamento

Utilizzare il prodotto collegandolo sempre a una fonte di alimentazione che disponga della stessa tensione, frequenza e portata indicati sulla targhetta identi: cativa del prodotto
Situare il deumidifi catore su un pavimento liscio e piano. Non permettere ai bambini che lo utilizzino come un giocattolo.
Un deumidifi catore per uso in interni non avrà effetto deumidifi cante in una zona chiusa adiacente, come un armadio.

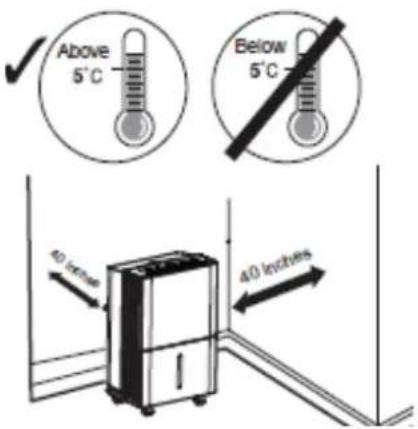

Situare il deumidifi catore in una zona con una temperatura compresa tra 5°C e 32°C.
■ Lasciare un minimo di circa 1 metro di spazio libero intorno all'unità.
Chiudere tutte le porte, le finestre ed altre aperture esterne della stanza per migliorare il funzionamento dell'apparecchio.
Mantenere l'aria interna/esterna pulita e non bloccata.
Non usare il deumidifi catore in un bagno.
Evitare la luce solare diretta.

Corretto Errato

Il deumidificatore dispone di rotelle per il posizionamento. Non far rotolare il deumidificatore su tappeti o su altri oggetti. In caso contrario, l'acqua potrebbe fuoriuscire dalla vaschetta o il deumiditi catore potrebbe restare bloccato dagli oggetti.

Precauzioni di sicurezza

Prima del funzionamento, controllare che il cavo di alimentazione sia conforme ai requisiti indicati sulla targhetta.
Assicurarsi che il cavo di alimentazione non sia bloccato da oggetti rigidi.
Non rimuovere la spina di alimentazione o spostare l'unità tirando la stessa.
Non usare nessuna applicazione di riscaldamento nelle vicinanze del deumidificatore.
Non rimuovere la spina di alimentazione con le mani bagnate.
Utilizzare un cavo di alimentazione con messa a terra ed assicurarsi che sia ben collegato e non danneggiato.
A bambini e persone incapaci non è permesso l'utilizzo del deumidificatore senza supervisione.
Evitare che i bambini giochino o si arrampichino sul deumidificatore.
Non situare il deumidifi catore sotto oggetti gocciolanti.
Questo deumidificatore è provvisto di funzione di memoria. Se non c'è nessuno che controlla l'apparecchio, spegnerlo e rimuovere la spina di alimentazione o scollegare l'alimentazione.

Precauzioni di sicurezza

Non riparare o smontare l'unità da soli.
Un cavo di alimentazione danneggiato deve essere sostituito da tecnici qualificati o dal fabbricante.
Nel caso in cui dovesse verificarsi una condizione anomala (ad es. odore di bruciato), scollegare l'alimentazione e mettersi in contatto con il rivenditore locale.
Il deumidificatore non deve essere smaltito insieme ai rifiuti urbani. Se si desidera smaltire il deumidificatore, rivolgersi al servizio informazioni o al centro di smaltimento locale per sapere come fare.

Nome delle parti

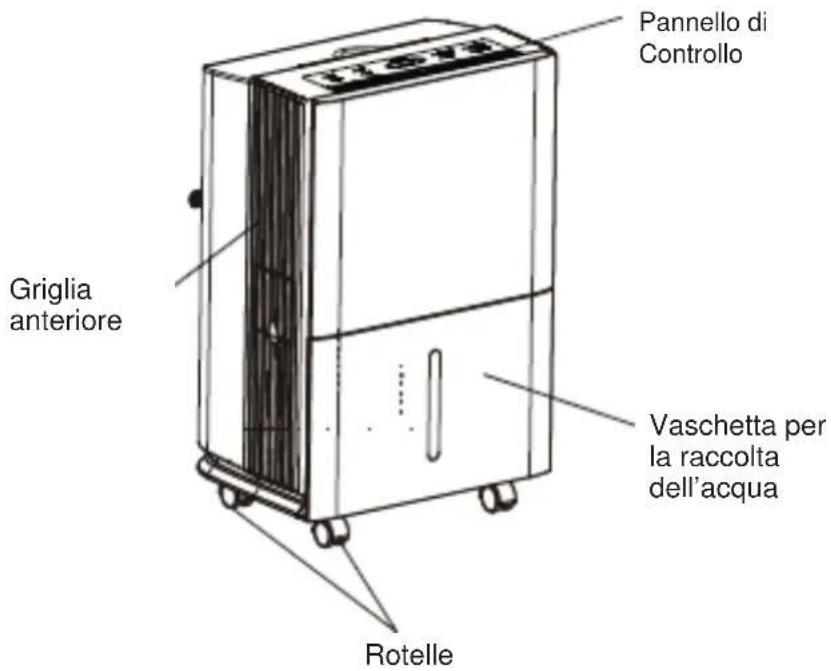

Lato anteriore

Pannello di Controllo Griglia anteriore Vaschetta per la raccolta dell'acqua Rotelle

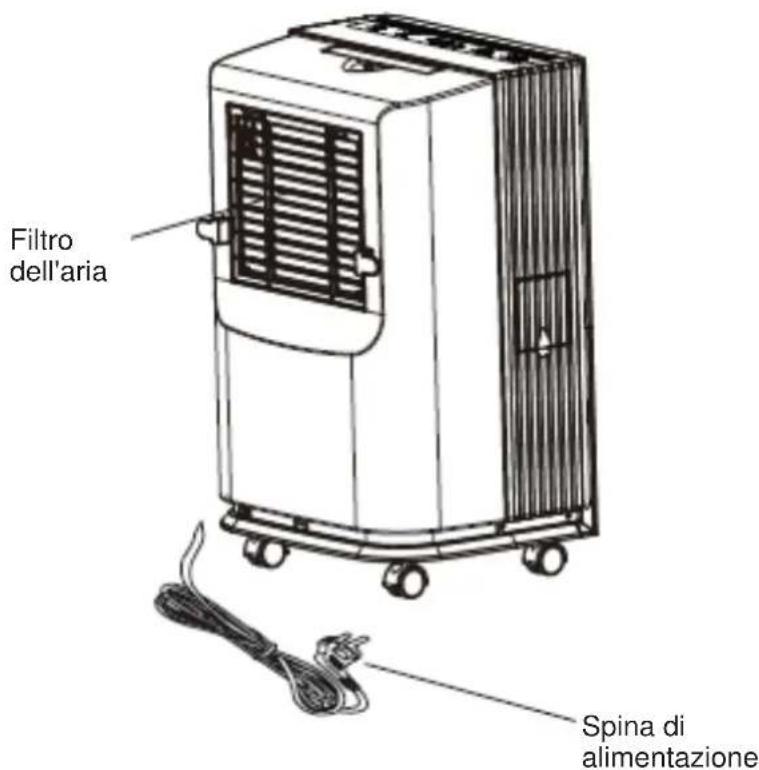

Lato posteriore

Filtro dell'aria Spina di alimentazione

Accessori:

1. Tubo di drenaggio (5m): Collegato all'esterno dell'unità franco fabbrica.

2. Due giunti di drenaggio e ruote: Situarli nel sacchetto di imballaggio degli accessori.

Nota: Tubo di drenaggio e giunto di drenaggio e ruote necessari per il montaggio del tubo di drenaggio.

Conservarli in condizioni ottimali.

Funzionamento

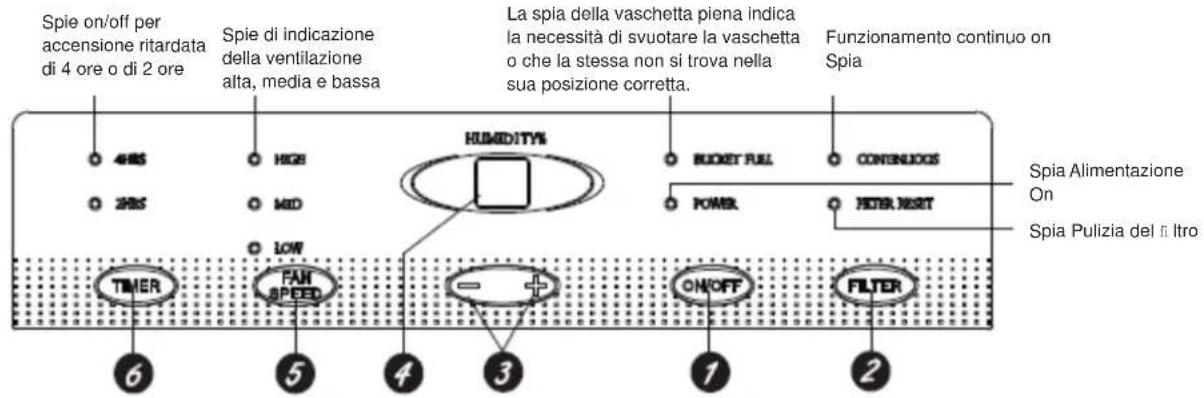

Spie on/off per accensione ritardata di 4 ore o di 2 ore Spie di indicazione della ventilazione alta, media e bassa La spia della vaschetta piena indica la necessità di svuotare la vaschetta o che la stessa non si trova nella sua posizione corretta. Funzionamento continuo on Spia HUMIDITYS BUCKET FULL CONTINUOOS POWER HOTER RESET Spia Alimentazione On Spia Pulizia del fi itro TIMER FAN SPEED ON/OFF FILTER 6 5 4 3 1 2

Noti:

La vaschetta dell'acqua deve essere installata correttamente affinché il deumidificatore possa funzionare.
Non rimuovere la vaschetta se l'unità è in funzionamento.
Se si desidera utilizzare il tubo di drenaggio per far fuoriuscire l'acqua, collegarlo seguendo le istruzioni della sezione "Metodo di drenaggio".
Ogni volta che si preme il pulsante di funzionamento del pannello di controllo si ascolta un "beep".
Quando l'alimentazione è collegata, il relativo indicatore situato sul pannello di controllo si accende e, allo stesso tempo, il deumidifi catore emette un "beep".

Funzionamento

Pulsante ON/OFF

Premere per accendere e spegnere il deumidifi catore.

Pulsante FILTER (fi Itro)

Dopo 250 ore di funzionamento, la spia Pulizia del filtro si accende per ricordare di pulire il filtro. Rimuovere il filtro e pulirlo. Premere per spegnere la spia Pulizia del filtro. Consultare la sezione Manutenzione e pulizia.

Pulsante Impostazione dell'umidità

Il livello di umidità può essere impostato dall'80% al 35% di umidità relativa in passi del 5% o su CO per il funzionamento continuo.

NOTA: Se è selezionato CO (funzionamento continuo), il deumidificatore funziona in modo continuo all'impostazione di deumidificazione massima se è collegato ad un tubo di drenaggio o fino al riempimento della vaschetta dell'acqua.

Per l'aria asciutta, premere il pulsante – ed impostare un valore percentuale (%) inferiore. Per l'aria umida, premere il pulsante + ed impostare un valore percentuale (%) superiore. Quando si usa il deumidificatore per la prima volta, impostare l'umidità su 45% o su 50%.

Lasciare in funzionamento il deumidificatore almeno per 24 ore per raggiungere il livello di umidità corretto. Se è ancora presente aria più umida di quanto desiderato, impostare un livello di umidità inferiore o selezionare Continuo per una deumidià cazione massima.

L'apparecchio dispone di un circuito di protezione che forza l'accensione e lo spegnimento con 3 minuti di ritardo. Per prolungare la vita del compressore, questo si avvia solo dopo 3 minuti di funzionamento dell'apparecchio.

Display

4 Mostra la % impostata del livello di umidità, quindi mostra il livello di umidità attuale della camera in % (con una precisione di +/- il 5%).

Pulsante FAN SPEED (velocità ventilatore)

5 Comanda la velocità del ventilatore. Premere per selezionare la velocità del ventilatore alta, media o bassa. Impostare il comando del ventilatore su High (alto), per una rimozione massima dell'umidità. Quando l'umidità è stata ridotta e si preferisce un funzionamento silenzioso, impostare il comando del ventilatore su Mid (medio) o Low (basso).

Pulsante TIMER

Se l'apparecchio viene acceso e funziona in modalità timer per 2 o 4 ore, è possibile spegnerlo. Quando l'apparecchio è in modalità stand by e funziona in modalità timer per 2 o 4 ore è possibile accenderlo.

Altre istruzioni

Spia BUCKET FULL (vaschetta piena)

Si accende quando la vaschetta è pronta per essere svuotata, oppure quando la vaschetta viene estratta o non è sta rimontata nella posizione corretta.

Allarme

Se la vaschetta è piena o non viene montata per più di tre minuti, scatta un allarme per circa 10 secondi per ricordare di svuotare o rimontare la vaschetta.

Spegnimento automatico

L'interruttore per il controllo del livello dell'acqua spegne il deumidificatore quando la vaschetta è piena, oppure se è stata rimossa o non rimontata nella posizione corretta.

Funzione automatica di sbrinamento

4 Quando si accumula ghiaccio sulle bobine dell'evaporatore, il compressore interrompe il ciclo e il ventilatore continua a funzionare fi no a sbrinamento avvenuto.

Interruzione di corrente

5 In caso di indisponibilità o interruzione della corrente, l'apparecchio si riavvia automaticamente all'ultima impostazione utilizzata, dopo aver ripristinato l'alimentazione.

Opzione di drenaggio

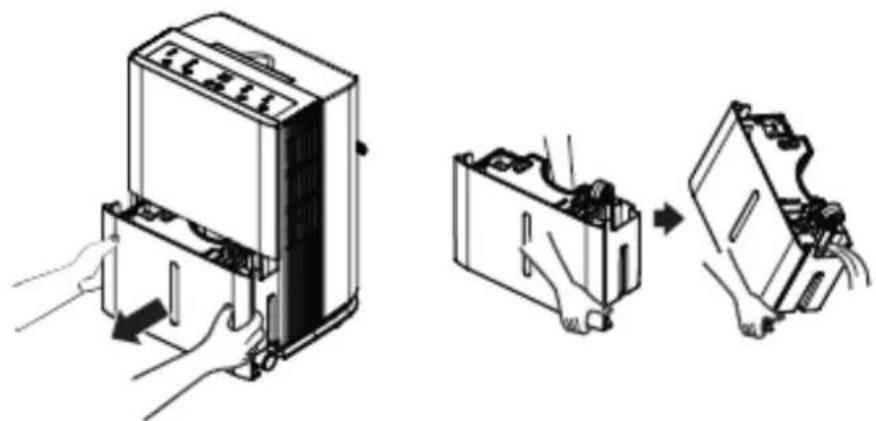

Opzione 1 Svuotamento manuale

1. Quando la vaschetta viene rimossa, l'unità si spegne. Svuotare e rimontare la vaschetta.

Importante: Non utilizzare il tubo flessibile se si utilizza il serbatoio dell'acqua per raccoglierla. Con il tubo flessibile collegato, l'acqua verrà drenata attraverso di esso sul pavimento invece che nel serbatoio.

APPUNTI:

Non rimuovere la vaschetta se l'unità è in funzionamento o se è stata appena arrestata. In caso contrario potrebbe fuoriuscire dell'acqua dalla vaschetta di drenaggio.
la vaschetta deve essere collocata in modo corretto affinché il deumidiicatore possa funzionare.
Sostenere il tappo di drenaggio in gomma con cautela. Per evitare che l'acqua fuoriesca dal relativo serbatoio, assicurarsi che il tappo in gomma sia stato inserito correttamente nel giunto di drenaggio prima di avviare l'unità.

Opzione 2 Tubo di drenaggio per gravità

1. L'acqua fuirà automaticamente in uno scarico sul pavimento collegando un tubo flessibile dal diametro interno di 14 mm

(non incluso).

1) Aprire il coperchio di scarico situato sulla parte laterale dell'unità.

2) Estrarre il tappo di gomma del giunto di drenaggio.

3) C

1. Il deumidificatore si spegne automaticamente quando la vaschetta è piena, oppure se viene rimossa o non è situata nella posizione corretta.
2. La vaschetta deve essere montata nella posizione corretta affinché il deumidificatore funzioni. La spia si accende e il deumidificatore non si avvia se la vaschetta non si trova in posizione corretta.

Pulizia e manutenzione

Attenzione

Prima della pulizia, spegnere il deumidificatore e scollegare l'alimentazione. Altrimenti potrebbe verifi carsi una scossa elettrica.
Non lavare il deumidificatore con acqua, potrebbe verificarsi una scossa elettrica.
Non usare liquidi volatili (come diluenti o benzine) per pulire il deumidificatore. L'apparecchio potrebbe danneggiarsi.

1. Griglia e struttura esterna

Per pulire la struttura esterna:

Se la struttura esterna è impolverata, usare un panno morbido per pulirla; Se la struttura esterna è molto sporca (grasso), usare un detergente delicato per la pulizia.

Per pulire la griglia: usare un aspirapolvere o un pennello.

1. V aschetta per la raccolta dell'acqua

Ogni poche settimane, pulire la vaschetta per prevenire la crescita di muffe, funghi e batteri. Usare una spazzola morbida per pulire la vaschetta, quindi sciacquarla.

1. Filtro dell'aria

Il deumidificatore avviserà quando si dovrà pulire il fi ltro dell'aria, dopo 250 ore di funzionamento. Se viene usato il luoghi polverosi, pulire il filtro dell'aria più spesso. Per rimuoverlo:

1. Premere da entrambi i lati la griglia di ingresso dell'aria, tirarla in direzione della freccia e poi verso l'alto.

2. Estrarre il fi Itro dai fermi centrali, piegarlo e separarlo dai fermi superiori, quindi rimuoverlo.

Per pulirlo:

Pulire il filtro con acqua calda e sapone. Sciacquarlo e lasciarlo asciugare prima di rimontarlo.

Griglia

Pulsanti

Non far funzionare il deumidificatore senza filtro. In caso contrario penetrerà polvere nell'evaporatore e l'apparecchio potrebbe danneggiarsi.
Non asciugare il filtro dell'aria con fuoco o con un asciugacapelli. In caso contrario potrebbe deformarsi o prendere fuoco.

Problema POSSIBILI	CAUSE Cosa fare
Il deumidifi catore Non si avvia	L'umidifi care è scollegato	• Assicurarsi che la spina del deumidificatore sia inserita completamente nella presa.
	Il deumidificatore ha raggiunto il livello preimpostato o la vaschetta è piena.	• Il deumidificatore si spegne automaticamente in queste situazioni. Passare ad un'impostazione più bassa o svuotare la vaschetta e rimontarla correttamente.
	La vaschetta non è in posizione corretta.	• La vaschetta deve essere collocata in modo corretto afinché il deumidifi catore possa funzionare.
	Errore di alimentazione.	• Esiste un ritardo di protezione (fino a 3 minuti) per evitare che il compressore si sovraccarichi. Per questa ragione, l'apparecchio non avvia il normale procedimento di deumidificazione per 3 minuti dopo l'accensione.
Il deumidifi catore non asciuga l'aria come dovrebbe	Non è stato concesso tempo suffi ciente per rimuovere l'umidità.	• Dopo la prima installazione, far funzionare per un minimo di 24 ore per mantenere il livello di umidità desiderato nell'aria.
	Il flusso dell'aria è limitato. • Assicurarsi che non siano presenti tende, pannelli o mobili che ostruiscano la parte anteriore o posteriore del deumidificatore. Controllare la sezione Scelta della posizione.
	Filtro sporco.	• Consultare la sezione Manutenzione e pulizia.
	Il controllo dell'umidità non può essere impostato troppo basso.	• Per aria più asciutta, premere il pulsante “ - ” ed impostare un valore percentuale (%) inferiore, oppure CO (continuo) per una deumidifi cazionemassima.
	Porte e fi nestre potrebbero non essere ben chiuse.	• Verificare che tutte le porte, finestre e altre aperture siano ben chiuse.
	Un'asciugatrice potrebbe immettere aria umida nella stanza.	• Installare il deumidificatore lontano dall'asciugatrice. L'essiccatore deve essere ventilato all'esterno.
	La temperatura della stanza è troppo bassa.	• La rimozione dell'umidità viene effettuata meglio a temperature ambientali più alte. Le temperature ambientali inferiori riducono il tasso di rimozione dell'umidità. Gli apparecchi sono progettati per funzionare a temperature superiori a 5°C.
Il deumidifi catore funziona troppo	La zona da deumidifi careè troppo grande.	• La capacità del deumidificatore potrebbe non essere quella adeguata.
	Gli sportelli o le fi nestresono aperti.	• Chiudere tutte le porte e finestre che danno all'esterno.
Apparizione di gelo sulle bobine	Il deumidifi catore è stato acceso recentemente, oppure la temperatura ambientale è inferiore a 5°C.	• questo è normale. Il gelo normalmente scompare entro 60 minuti. Consultare la sezione Sbrinamento automatico.
Non si riescono ad impostare i comandi	Il compressore viene spento e il ventilatore continua a funzionare automaticamente per circa 3 minuti all'impostazione stabilita.	• questo è normale. Attendere circa 3 minuti ed impostare il ventilatore come desiderato.
Ventilatore rumoroso	È presente un rumore quando l'aria passa nell'apparecchio. È presente suono di vento.	• questo è normale.
Acqua sul pavimento	La connessione del tubo fi essibile potrebbe essere allentata.	• Verificare la connessione del tubo flessibile. Consultare la sezione Rimozione dell'acqua raccolta.
	Si desidera utilizzare la vaschetta per la raccolta dell'acqua, ma è collegato un tubo fi essibile.	• Scollegare il tubo se si sta utilizzando la vaschetta per la raccolta dell'acqua. Consultare la sezione Rimozione dell'acqua raccolta.

Stoccaggio a lungo termine

Quando l'apparecchio non viene usato per un lungo periodo, suggeriamo di seguire i passi qui indicati per mantenerlo in buone condizioni:

Assicurarsi di non lasciare acqua nella vaschetta e scollegare il tubo di drenaggio.
Togliere la spina e il cavo di alimentazione e conservarli correttamente.
Pulire l'apparecchio e proteggerlo bene per evitare che si impolveri.

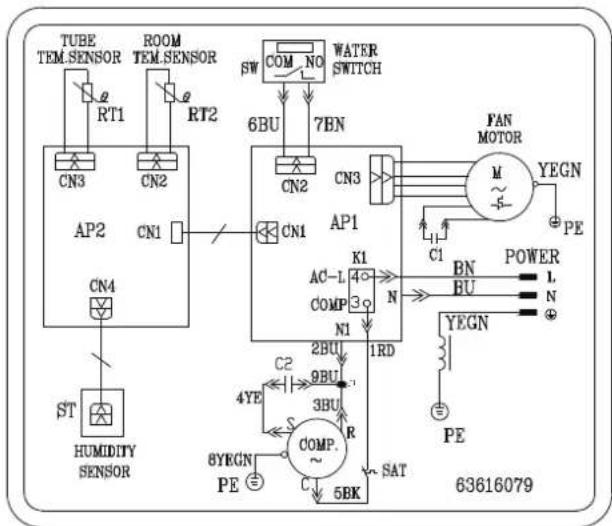

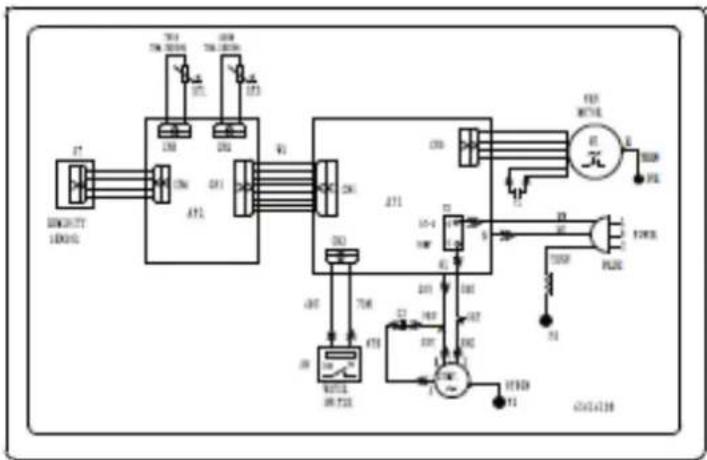

Schema elettrico

ADDH-10

ADDH-12
