MODE D'EMPLOI W 32 VESTFROST

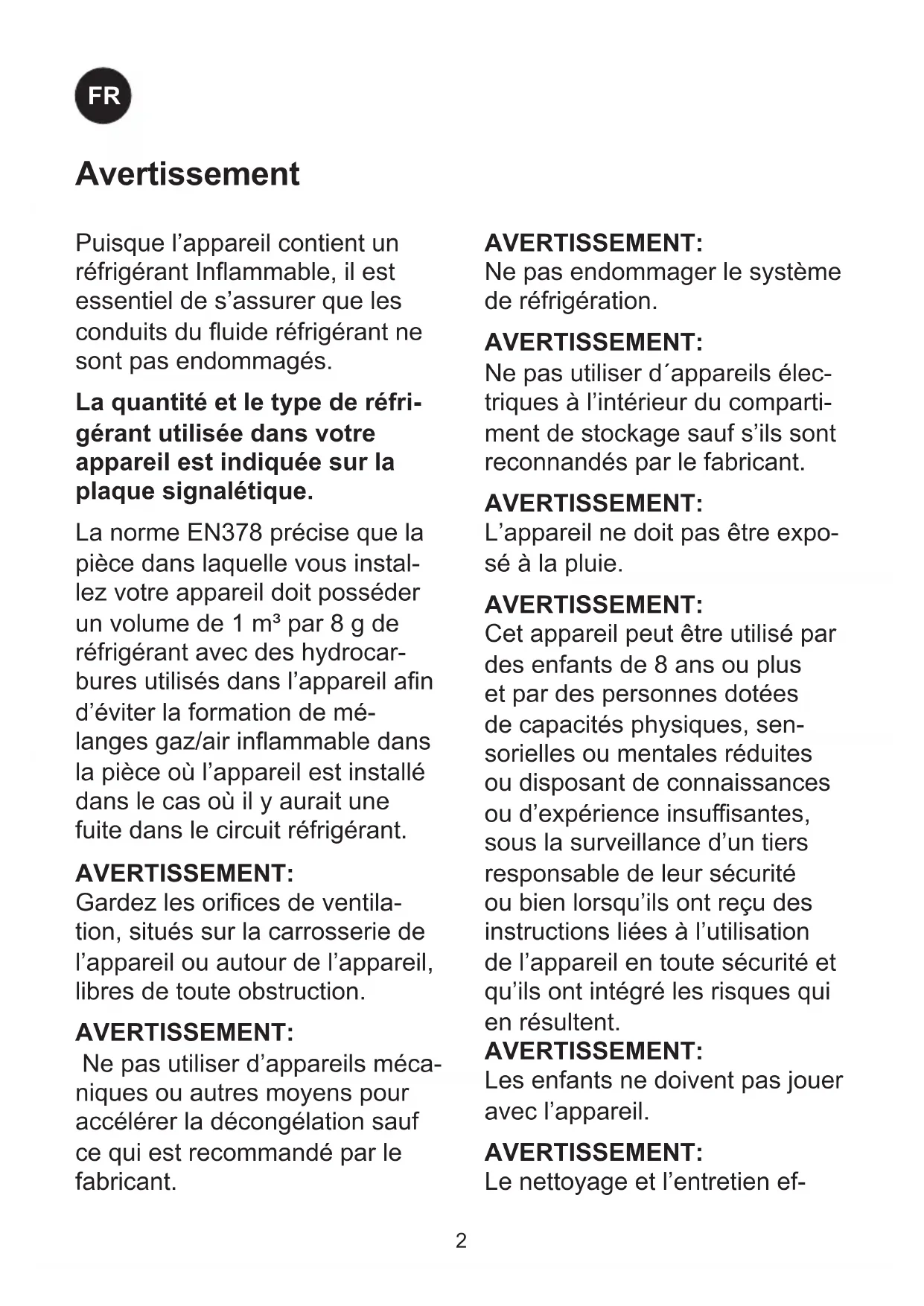

Puisque l'appareil contient un réfrigérant Inflammable, il est essentiel de s'assurer que les conduits du fluide réfrigérant ne sont pas endommages.
La quantité et le type de réfrigérant utilisée dans votre apparéil est indiquée sur la plaque signalétique.
La norme EN378 précise que la piece dans laquelle vous installez votre apparéil doit posseder un volume de 1m^3 par 8 g de réfrigérant avec des hydrocarbures utilisés dans l' apparéil afin d'éviter la formation de melanges gaz/air inflammable dans la piece où l' apparéil est installé dans le cas où il y aurait une fuite dans le circuit réfrigérant.
AVERTISSEMENT:
Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.
AVERTISSEMENT:
Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation sauf ce qui est recommendé par le fabricant.
AVERTISSEMENT:
Ne pas endommager le système de réfrigération.
AVERTISSEMENT:
Ne pas utiliser d'appareils électriques à l'intérieur du组成部分 de stockage sauf s'ils sont reconnandés par le fabricant.
AVENTISSEMENT:
L'appareil ne doit pas etre exposé à la pluie.
AVERTISSEMENT:
Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.
AVERTISSEMENT:
Les enfants ne doivent pas jouer avec l'appareil.
AVERTISSEMENT:
Le nettoyage et l'entretien ef
fectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.
AVERTISSEMENT:
Ne pas entreposer des explosifs, tels que les aérosols avec propulseurs inflammables dans l'appareil.
AVERTISSEMENT:
Danger - risque d'incendie ou d'explosion si réfrigerant inflammable utilisé. L' apparéil doit seulement être réparé par un personnel qualifié.
AVERTISSEMENT:
Lors de la mise en place de lépareil assurez-vous que son cordon d'alimentation n'est pas coincide ni endommagé
AVERTISSEMENT:
Ne placez pas plusieurs pries de courant portables ou des
sources d-alimentation portables a larriere de lappareil.
- Conserver les clés dans un endroit hors de portée des enfants.
- Avant de faire l'entretien ou le nettoyage de l'appareil, débranchez-le de son alimentation.
- Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, des représentants ou des professionsnels agrées afin d'éviter les dangers.
- La formation de givre sur les parois interieures de l'évaporateur et les parties supérieures est un phénomène naturel et normal. Retirez le givre avec un chiffon sec.
- Prenez note que toute modification de l'appareil annulera toutes les garanties et la responsabilité du fabricant.
- Cet apparéil est destiné uniquement au stockage du vin
Produit équipé de diodes class 1, sans danger pour les yeux.
Sommaire
Avertissement 2
Characteristiques techniques 4
Présentation de votre cave à vin 5
Avant la mise en service 6
Conseils pour réaliser des économies d'énergie : 6
Installation et mise en service 7
LEDlumiere 7
Utilisation et fonctionnement W32 et W45. 9
Utilisation et fonctionnement W38 10
Inversion du sens d'ouverture de la
porte-W32 11
Inversion du sens d'ouverture de la
porte-W45 12
Dégivrage, nettoyage et entretien 13
Recherche de pannes 14
Garantie, pieces de rechange et service après-venture 15
Mise au rebut 16
Characteristiques techniques
Le câblage et les raccordements électriques des systèmes d'alimentation électrique doivent respecter les normes électriques (locales et nationales) en vigueur. Consul- tez ces normes avant toute installation de l'appareil.
Ce dispositif est conforme aux directives de l'U.E. le concernant, y compris la Directive 2014/35/EU sur la Basse Tension et la Directive 2014/30/EU sur la Compatibility Electromagnétique.
La prise de courant doit rester facilement accessible. Brancher la fiche mâle de l'appareil dans une prise secteur en 220/240 V / 50Hz églementairement reliée à la terre. La prise doit être protégée par un fusible/ disjoncteur supportant de 10 A - 13A fusible.
Sur les apparèils destinés aux pays non européens, vérifie si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays oncérné.
Les informations concernant la tension et la puissance absorbée / courant sont indiquées sur la plaque signalétique.
Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.
La plaque signalétique fournit diverses informations techniques ainsi que les numéroros de type et de série.
N'utilisez enaucun cas des rallonges decable.

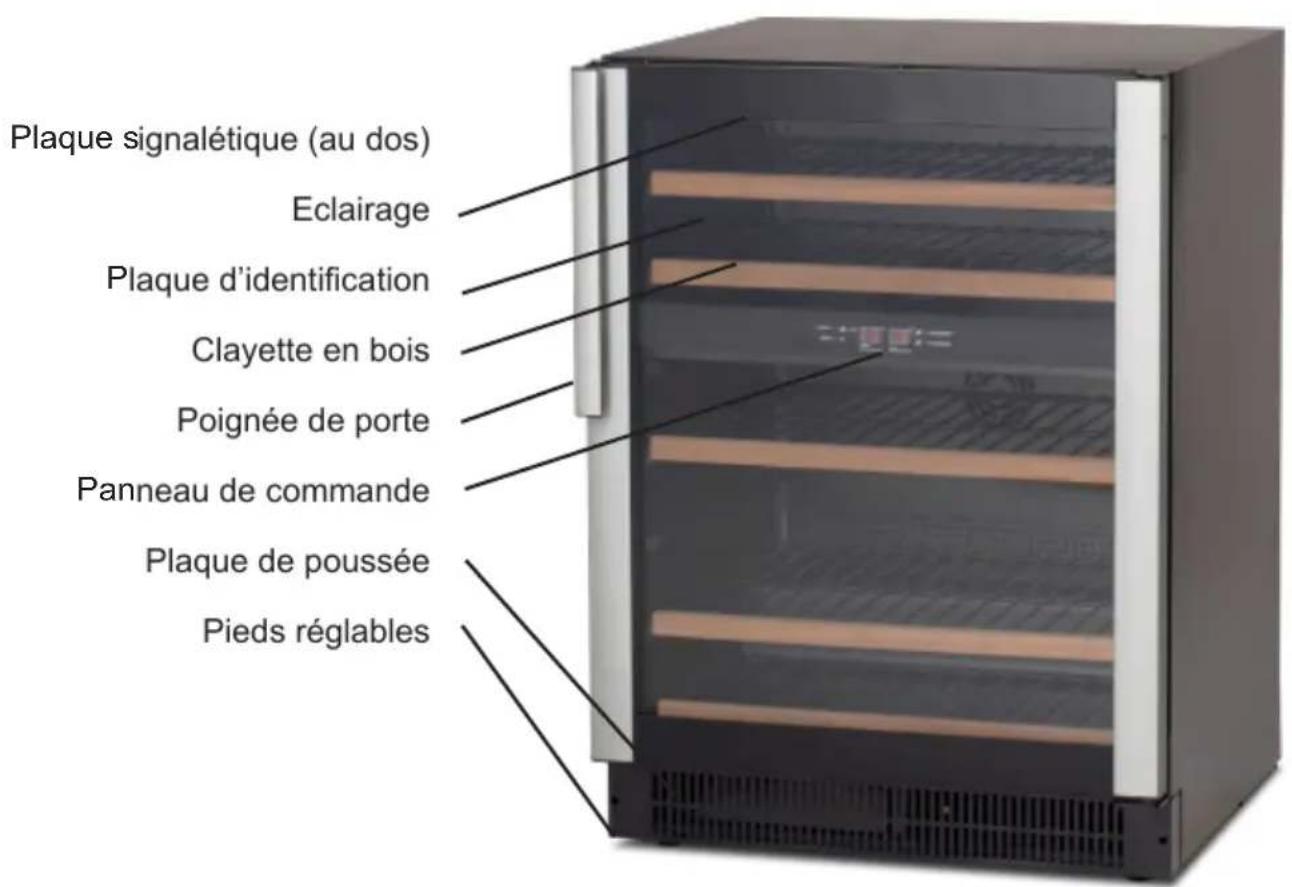

Présentation de votre cave à vin
fig.1
Avant la mise en service
Avant demettre en service vous nouveau
appareil, lisez attentivement les instructions
suivantes:elles contiennent des informa
tions importantes sur la sécurité,l'installation,le fonctionnement et I'entretien de
votre appareil.Conservez ce mode d'emploi
pour pouvoir vous y reporter ulterieurement.
A la reception,verifiez que l' appariel n'a
pas ete endommagé pendant son transport.
Tout dommage survenu pendant le trans
port doit etre signalé au distributeur local
avant la mise en service de la cave a vin.
Enlevez l'emballage. Nettoyez l'intérieur de l'appareil avec un mélange d'eau chaude et de détergent doux. Rincez à l'eau claire et séchez soigneusement (voir les instructions de nettoyage). Utilisez un chiffon doux. Si l'appareil a été couché pendant son transport, ou s'il a été stocké au froid (température inférieure à +5 °C), placez-le en position verticale pendant au moins une heures avant sa mise en service.
Ne pas entreposer des explosifs, tels que les aerosols avec propulseurs inflammables dans l'appareil.
Cet apparéil est destiné à l'usage domestiques et similaires.
Cuisines du personnel dans les magasins, bureaux et autres environnementés de travail ;
- Par les clients des hotels, motels, chambres d'hôtes et d'autres environnementés résidentiels;
- Restauration et applications similaires en dehors du commerce de détail.
Conseils pour réaliser des économies d'énergie :
1) Plus la température ambiente estasse, plus la consommation énergétique diminue.
2) Plus le thermostat est regle sur une temperture elevée, plus la consommation energetique diminue.
3) Moins la fréquence et la durée des ouvertures de porte est élevée, plus la consommation énergétique diminue.
Installation et mise en service
Mise en place
Pour des raisons de sécurité et de fonctionnement, l'appareil ne doit pas etre instalé à l'estierur.
Placez l'appareil sur une surface plane, dans une piece sèche et bien ventilée (max. 75% d'humidité atmospheric relative). Ne placez jamais l'appareil à proximé des sources de chaleur telles que cusinières ou radiateurs, et évitez de le placer à la lumière directe du soleil.
LED lumière
Afin de réduire la consommation d'énergie ce refroidisseur à vin éteindra automatiquement la lumière LED après 10 minutes.
Si vous désirez que la lumière LED restera allumée en permanence, cela est possible. Poussez et maintenez le bouton « LIGHT »,enforcé pendant 5 secondes,et l'écran affichera « LP ».Après 4 secondes,l'écran revienda à l'affichage normal,et la lumière restera allumée jusqu'à ce qu'elle est éteinte manuellement.
Si vous désirez de revenir et economiser de l'énergie (recommandé), poussez et maintenez le bouton « LIGHT » enforcé pendant 5 secondes, et l'écran affichera « LF ». ÀpRES 4 secondes, l'écran reviendra à l'affichage normal, et la lumière éteindra automatiquement après 10 minutes.
Température ambiente
La classe climatique figure sur la plaque signalétique (voir page 15).
Remarque: l'appareil fonctionne比较好 à des températures ambielles de 10^ à 32^
Installation
La surface sur laquelle l'appareil est posé doit être plane. N'utilisez pas de cadre ou autre. Il est important que l'appareil soit parfaitement à niveau. A cette fin, tournez les pieds réglables situés à l'avant de l'appareil dans un sens ou dans l'autre (fig. 2). A l'aide d'un niveau à bulle, vérifie que l'appareil est parfaitement à niveau.
fig. 2

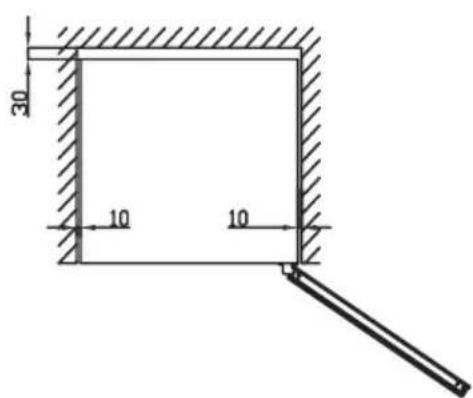

Encastrement
Le modele W32 ne peut pas etre encastré. Veillez a ce que l'air circule librement autour de I'appareil.(fig.4)

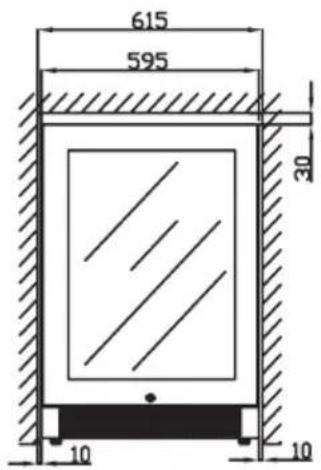

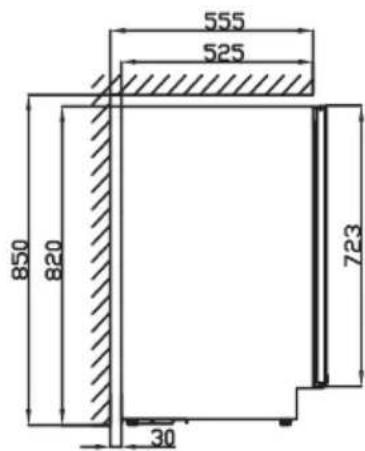

Les modèles W45 et W38 peuvent être encastrés dans un élément de cuisine ou bien installés comme unités indépendantes (fig. 3). Si l'appareil est encastré, assurez-vous que l'air circule librement au niveau de la plinthe posée devant l'appareil. La superficie totale de l'ouverture doit être comme déscrie en fig. 3, et l'ouverture de chaque conduite d'air doit être de 5mm au minimum.

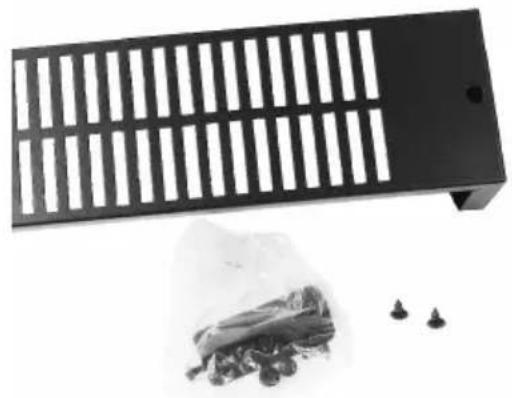

Le cache-socle ci-joint se monte à l'aide des deux vis détachées dans le sac extérieur (fig. 2_1).
Le cache-socle ne doit pas etre montee, si l'appareil est encastré derriere une plinthe.
fig.2_1
Sur désir, le contenu du sac (fig. 2_1) peut être utilisé pour fixer l'appareil à un dessus de table.
fig. 3
fig. 4

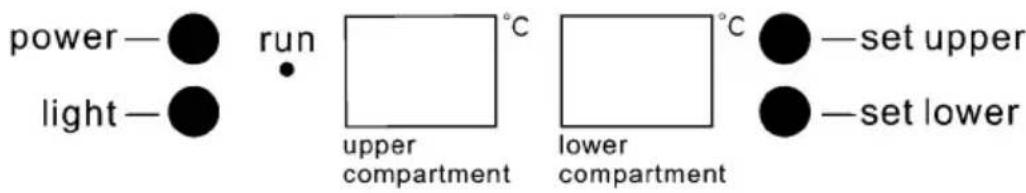

Utilisation et fonctionnement W32 et W45
fig. 5
Commandélectronique
La commande électronique permet de prendre constantes les températures programmes dans les compartments de l'appareil. Cela est rendu possible grâce à un système perfectionné qui commande le circuit de réfrigeration, leventilateur. ÀpRES une panne de courant, la temperature revient à la valeur programmée par défaut en usine :
Compartment supérieur: 6^
Compartment inférieur: 12^
Les commandes électroniques permettent de réaliser les fonctions suivantes :
- Réglage de la température
- Affichage de la température
- Dégivrage automatique
- Alarme de température haute/basse
Marche/Arrêt de l'éclairage - Mise sous/hors tension de la cave à vin (maintenir enforcé pendant 3 s)
Affichage de la température
L'écran affiche la température dans les compartments. L'indicateur de température dispose d'un filtré intégré qui simule la température immédiate à l'intérieur des
bouteilles. C'est pourquoi la températe affichée n'est pas affectée par les brèves variations de la températe de l'air.
Réglage de la température
Les deux boutons du panneau de commande permettent de régler la température. En appuyant sur un bouton de température, l'affichage passé de la température immédiate à la température programmée. En appuyant de manière répétée sur le bouton, la valeur programmée défile sur la plage des températures disponibles.
La température du compartment supérior peut être régée entre 5 et 10 degrés Celsius. La température du compartment inférieur peut être régée entre 10 et 18 degrés Celsius.
Alarme de température
Si la température s'est écARTée 3^ de la valeurprogramméependant plus d'une heures, l'écran clignote et indique alternatively Lo / temp. réelle et Hi / température réelle.
Il est recommandé de servir le vin à une température inférieure de 2 degrès à la température de dégustation voulue car il se rechauffe légarement lorsqu'il est versé dans le verre.
Utilisation et fonctionnement W38

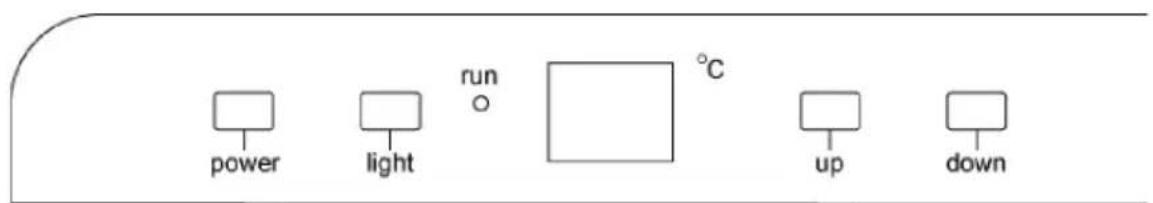

fig. 6
Commandélectronique
La commande électronique permet de maintenir constantes les températures programmesés dans les compartments de l'appareil. Cela est rendu possible grâce à un système perfectionné qui commande le circuit de réfrigération, leventilateur. ÀpRES une panne de courant, la temperature revient à la valeur programmée par défaut en usine :
Compartment gauche: 7^ C
Compartment droit : 12 °C
Les commandes électroniques permettent de réaliser les fonctions suivantes :
- Réglage de la température
- Affichage de la température
- Dégivrage automatique
- Alarme de température haute/basse
Marche/Arrêt de l'éclairage - Mise sous/hors tension de la cave à vin (maintenir enforcé pendant 3 s)
Affichage de la température
L'écran affiche la température dans les compartments. L'indicateur de température dispose d'un filtré intégré qui simule la température immédiate à l'intérieur des bouteilles. C'est pourquoit la température affichée n'est pas affectée par les brèves variations de la température de l'air.
Réglage de la température
Les deux boutons du panneau de commande permettent de regler la temperature. En appuyant sur un bouton de temperature, l'affichage passé de la temperature immédiate à la temperature programmée. Ensuite, il est possible de changer la valeur programmée.
UP = augmentation de la température
DOWN = réduction de la température
Dans les deux compartments, la température peut être régée entre 5 et 18 degrès Celcius.
La nouvelle valeur programmée est automatiquement enregistrée après 5 secondes d'inactivité, et l'écran affiche à nouveau la température immédiate.
Alarme de température
Si la températe s'est écartée 3^ de la valeurprogrammée pendant plus d'une heures, l'écran clignote et indique alternatively Lo /température réelle et Hi /température réelle.
Il est recommandé de servir le vin à une température inférieure de 2 degrés à la température de dégustation voulue car il se rechauffe légarement lorsqu'il est versé dans le verre.
Inversion du sens d'ouverture de la porte - W32
La portepe peut s'ouvrir aussi bien à droite qu'à gauche ; pour modifier son sens d'ouverture, procedez comme suit :

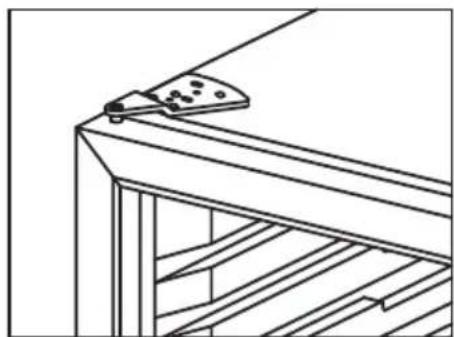

fig.7.1 fig.7.2
fig. 7.3 fig. 7.4
1) Bouchon de caoutchouc 2) Vis 3) Cache-charnière 4 + 7 Vis 5) Charnière supérieure 6) Porte 7) Vis 8) Pied d'armoire

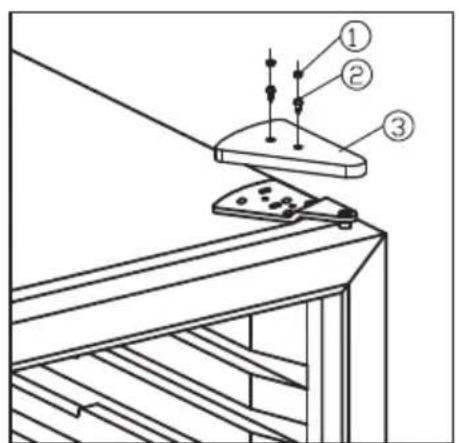

- Retirez les couvercles de vis et dévissez le couvercle décoratif. Voir fig. 7.1

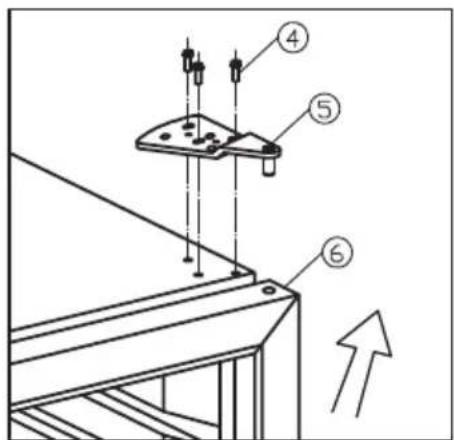

- En retenant fermement la porte, relâchéz et enlevez la charnière du haut, soulevez et retirez la porte. Voir fig. 7.2

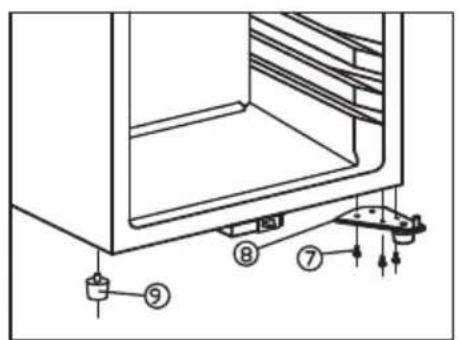

- Dévissez la charnière du bas (8)
-
Retirer la longue patte du cabinet (9) du côte gauche et faites la passer du côte droit. Voir fig. 7.3
-
Installez la charnière du bas et fixez la à l'aide des boulons.
- Installez la porte sur l'axe de la charnière du bas (8) de la même façon dont elle a été enlevée, vissez la charnière du haut sur le côte droit.
- Re-fixez le couvercle décoratif et le couvercle de caoutchouc.

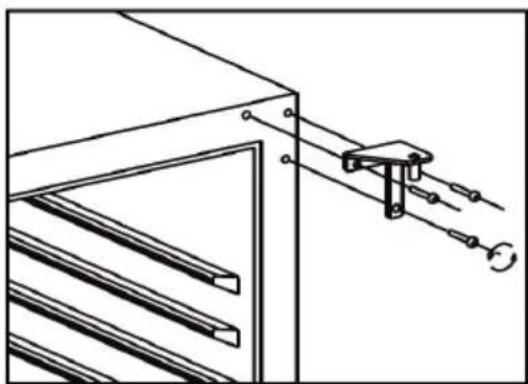

Inversion du sens d'ouverture de la porte - W45
La portepe peut s'ouvrir aussi bien à droite qu'à gauche ; pour modifier son sens d'ouverture, procedez comme suit

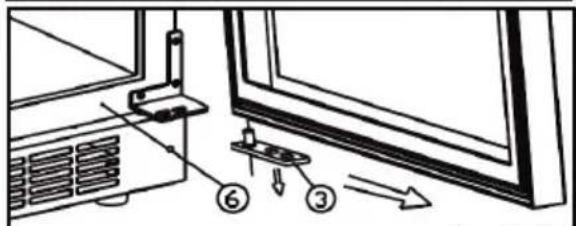

fig. 8.1
fig. 8.2
fig. 8.4fig. 8.3
1) Vis 2) Charnière inférieure droite 3) Axe de porte 4) Charnière supérieure droite 5) Porte 6) Armoire 7) Charnière supérieure gauche 8) Charnière inférieure gauche
- Vérifiez que l'appareil n'est pas branché à l'alimentation secteur et placez-le sur le dos.

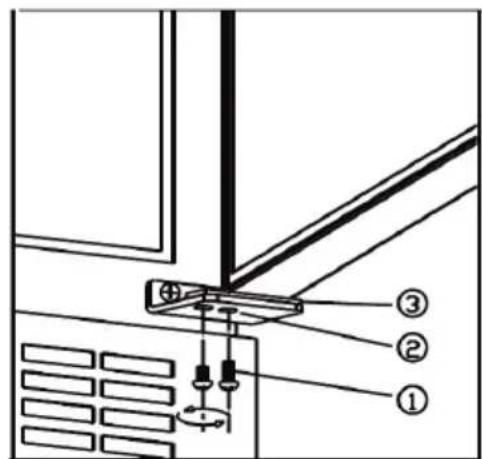

- Demontez les vis (1). SOUTENEZ LA PORTE! Voir fig. 8.1.

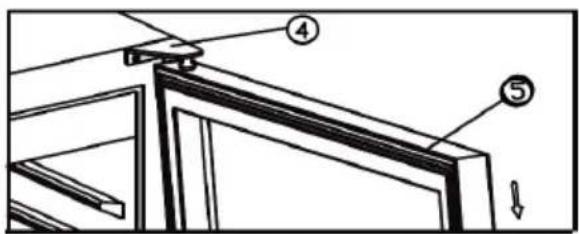

- Demontez la porte en tirant vers l'avant à l'opposé de la charnière supérieure. Voir fig. 8.2.
- Demontez la charnière supérieure droite et conservez-la. Voir fig. 8.3.

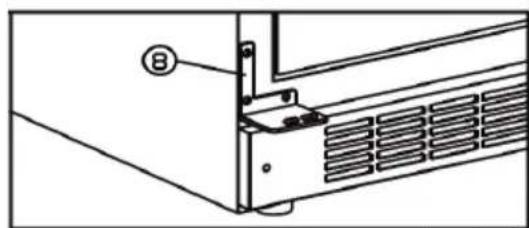

Montez les charnières supérieure et inférieure gauches (7 + 8) fournies. Voir fig. 8.4.
- Remontez l'axe de porteprécedemment demonté (3) dans la charnière inférieure.
- Montez la porte dans la charnière supérieure vers (7) I'axe de porte (3), serrez I'axe de porte (1).
- Relevez l'armoire et attendez 1 heures avant de la brancher à l'alimentation secteur pour éviter la présence d'huile dans le circuit de refroidissement.
Dégivrage, nettoyage et entretien
Dégivrage automatique
Le dégivrage de la cave à vin est automatique. L'eau de dégivrage s'écoule par un tuyau et elle est recueillie dans un bac situé au-dessus du compresseur. Elle s'évapore ensuite sous l'action de la chaleur dégagée par le compresseur.
Nettoyage
Avant de nettoyer l'appareil, débranche-les de son alimentation secteur. Les mêleurs résultats sont obtenus en utilisant un métangle d'eau chaude (max. 65^ ) et d'une faible quantité de détergent doux. N'utilise jamais de produits de nettoyage abrasifs. Utilisez un chiffon doux. Rincez à l'eau claire et séchez soigneusement. N'utilise jamais d'instruments pointus ou tranchants. Evitez tout nettoyage inutil des clayettes en bois, car elles sont réalisées dans un matériel naturel non traité. Les produits de nettoyage peuvent décolorer les clayettes.
Le joint d'étanchéité de la porte doit être régulièrement nettoyé pour éviter qu'il ne se décolore et pour prolonger sa durée de vie. Utilisez de l'eau claire. Àpres avoir nettoyé le joint d'étanchéité de la porte, vérifie qu'il joue toujours son role.
Utilisez un aspirateur pour enlever la poussiere accumulée sur le condensateur situé sous la cave à vin, sur le compresseur et dans le compartment du compresseur.
Remplacement de l'éclairage
Des diodes electroluminescentes conçues pour durer aussi longtemps que l'appareil équipient ce dernier. S'il s'avéré cependant nécessaire de les changer, veuillez contacter le service après-vente

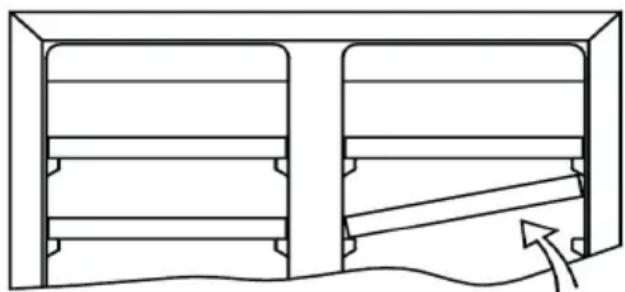

Retrait des clayettes
Poussez la clayette jusqu'au bout et inclinez-la. Il est maintainant possible de-retirer la clayette.
fig. 9
Recherche de pannes
| Problème Cause possible Correction | ||
| L'appareil ne fonctionne pas+ | L'appareil est hors tension.Panne de courant ; le fusible a sauté ; l'appareil n'est pas correctement branché. | Appuyez sur l'interrupteur marche/arrêt.Vérifiez qu'il est connecté à l'alimentation secteur. Vérifiez le fusible. |
| De l'eau s'écoule dans le fond de la cave à vin. | Le tuyau d'évacuation de l'eau de dégivrage est bouché. | Nettoyez la goulotte d'eau de dégivrage et l'orifice de vidange dans la paroi arrêté de l'armoire. |
| Vibrations et bruits génants. | L'appareil n'est pas de niveau.L'appareil touche d'autres éléments de cuisine.Des récipients ou des bouteilles se touchent dans l'appareil. | Mettez l'appareil de niveau (utilissez un niveau à bulle d'air).Écartez l'appareil des éléments de cuisine ou des appareils qu'il touche.Séparez les bouteilles ou les récipients qui s'entrechoquent. |
| Le compresseur tourne sans interruption. | Température ambiente élevé. Vérifiez que la ventilation est appropriée. | |
Garantie, pieces de rechange et service après-vente
Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique du par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuees par des personnes autres que les répartateurs agreeés par le fournisseur, et en termes généraux l'ensemble des pannes et dommages dont le fournisseur peut provener qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel aux et qui, par conséquent, ne sont pas couverts par la garantie.
Veuillez notes que lorsqu'une intervention dans la construction ou d'une modification des composants de l'appareil a ete faite, la garantie et la responsabilité du fournisseur cesse, et l'applieil ne peut pas etre utilise litigiment. L'autorisation figurant sur la plaque signaletique ne sera plus valable.
Les dommages dûs au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce-dernier doit s'assurer de la satisfaction du client.
Avant de faire appel au service après-venture, toujours contrôler les points numé-rés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-venture, par exemple
si la panne de l'appareil est due à un fusible grillé ou à une mauvaise utilisation, c'est cette personne qui devra régler les frais entrainés par cette intervention.
Pièces de rechange
Lors de la commande de pieces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numérodes de type et de série.

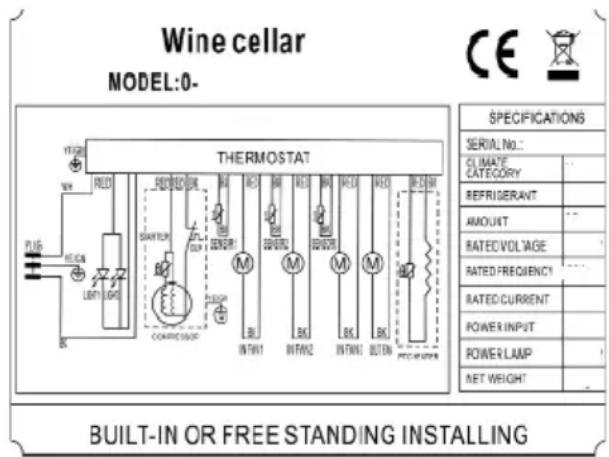

fig. 10
TOUJOURS faire appel à des services agreés en cas de réparation ou de remplacement!
Mise au rebut
Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparils ELECTriques et électroniques usages.
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparciels électriques et électroniques usages doivent être séparés des ordures menagères. Afin de permettre le traitement, la valorisation et le recyclage ajustats des piles et des apparciels usages, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2012/19/EU et 2006/66/EC.
En éliminant piles et apparèils usages conformément à la règlementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparciels usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlevement des déchets ou du point de vente où vous avez achetié les articles concernés.
Le non-respect de la reglementation relative à l'élimination des déchets
est passible d'une peine d'amende.
Pour les utilisateurs professionnels au sein de l'Union europeenne
Si vous souhaitez vous defaire de pieces d'équipement électrique oulectronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
Information relative à l'élimination des déchets dans les pays extérieurs à l'Union Européenne
Ce pictogramme n'est valide qu'à l'intérieur de l'Union europeenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.
Note relative au pictogramme à apposer sur les piles:
Le pictogramme représentant une poubelle sur roues barree d'une croix est conforme à la reglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
Advarse1
FR Nous nous réservons le droit d'apporter toutes modifications à nos produits.
