MODE D'EMPLOI Pilot II LeMond Fitness

Tous droits réservés

© 2004 LeMond Fitness. LeMond, RevMaster et Pilot sont des marques déposées de LeMond Fitness aux États-Unis et dans d'autres pays.

CONSIGNES DE SECURITE

AVERTISSEMENT

AVANT DE COMMENCER CE PROGRAMME D'EXERCICE OU UN AUTRE, CONSULTEZ VOTRE MÉDECIN.

CERTAINS EXERCICES, PROGRAMMES OU TYPES D'ÉQUIPEMENT PEUVENT NE PAS CONVENIR À TOUT LE MONDE, SURTOUT SI VOUS AVEZ PLUS DE 40 ANS ET QUE VOUS SOUFFREZ DE TROUBLES DE LA SANTÉ ET/OU ORTHOPÉDIQUES PRÉEXISTANTS. VOTRE MÉDECIN PEUT VOUS AIDER À DÉTERMINER LES ACTIVITÉS OU LES PROGRAMMES OU VOUS CONVIENNT LE MIEUX.

GARANTIE

Ceci certificie que le cadencemetre sans fil Pilot est garanti etre exempt de defaults de materiaux et de main-d'ouvre par LeMond Fitness Inc. Cette garantie ne s'aupliqupe pas aux dommages resultant d'une négligence, d'une mauvaise utilisation, d'une modification, d'un entretien inapproprié ou d'un cas fortuit. Le cadencemetre Pilot peut uniquement etre utilisé sur un vello d'appartement RevMaster. Toute tentative d'utilisation de ce cadencemetre sur un autre équipement annule la garantie.

Le Pilot bénéficiaie d'une garantie d'un an sur le cadencemetre et sur l'émetteur. Les piles ne sont pas garanties. Veuillez contacter notre service clientèle pour signaler tout problème. Lors de l'appeil, veuillez préparer les informations suivantes pour le représentant du service clientèle : votre nom, le nombre de série de l'appareil inutilisable et la ou les dates d'achat du cadencemetre. Si des pieces de rechange de garantie vous sont envoyées, il peut vous être demandé de renvoyer la piece inutilisable.

LeMond Fitness Inc. n'émet et n'assume aucune autre responsabilité, expresses ou implicite, quant à la vente, la réparation ou l'expédition de nos produits et et n'autoriseaucun représentant ou autre personne à le faire en son nom. Nous nous réservons le droit d'apporter des modifications et des améliorations à nos produits sans obligation de modifier de façon similaire les produits déjà achetés. Afin de maintainir la garantie de votre produit et d'assurer un fonctionnement sur et efficace de votre cadencemètre, seules des pieces de rechange autorisées doivent être utilisées. Cette garantie est annulée si des pieces autres que celles fournies par LeMond Fitness sont utilisées.

CHARACTERISTIQUES TECHNIQUES

Cadencemetre

Plage de la fréquence cardiaque : 30 à 240 pulsations par minute

Precision de la fréquence cardiaque: ±4 pulsations par minute

Pile:2 piles AA

Durée de vie des piles : de 6 mois à 1 an, en fonction de

l'utilisation

Émetteur

Fréquence émise: 122 kHz

Pile:3 piles AA

Durée de vie des piles : de 6 mois à 1 an, en fonction de

l'utilisation

TABLE DES MATIERES

Description 7

Installation sur le RevMaster 9

Console 9

Emetteur 10

Aimant 12

Fenetre d'affichage 13

Programme de demarrage rapide 15

Personnalisation de l'entrainment selon la fréquence

cardiaque et calcul de la dépense calorique 16

Fonctions des touches 18

Entrainement selon la cadence 20

Dépannage 23

Annexe

Avis de conformite a la FCC 25

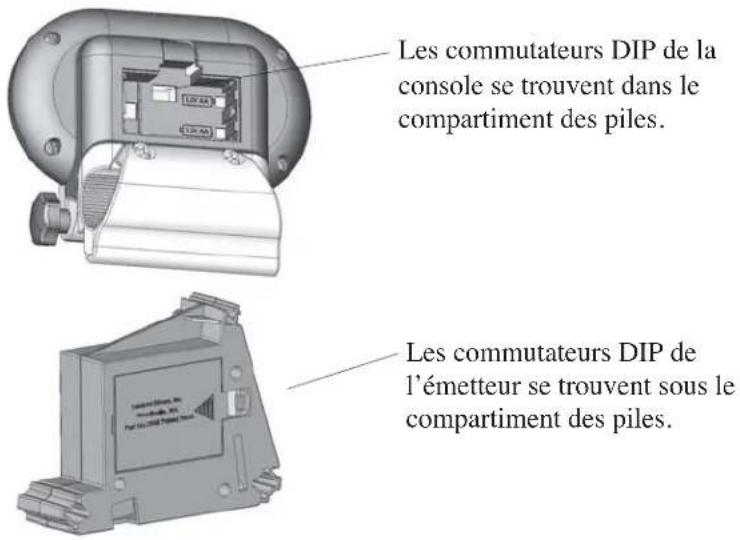

Changement des codes

de la console et de I'emetreur 26

Codes des commutateurs DIP 27

Codes de la console 28

REMARQUE:

A p p u y e z

Pilot.

N e d é m o

ils ne peuvent pas etre remontes.

L a C o n s

Ne la place pas délibérément dans 1'eau.

P O u r n e

chiffon propre sur lequel vous avez pulverisé du produit de nettoyage domestique dilué.

DESCRIPTION

L'ensemble Pilot consiste en une console, un aimant et un émetteur. Un capteur dans l'émetteur compte le nombre de passages que l'aimant monté dans la manivelle droite effectue devant le capteur. L'émetteur envoie alors à la console un signal RF (radiofréquence) code et contenant les valeurs mesurées.

La console comporte des récepteurs intégrés qui recoivent les signaux provenant de l'émetteur et les signaux télémetriques de fréquence cardiaque (bande thoracique). La fréquence cardiaque s'affiche alors dans la fenêtre d'affichage. La console indique la cadence (tr / mn) , la vitesse (km / h , miles/h), la durée, la distance et la dépense calorique.

La console et l'émetteur utilisent des piles AA pour l'alimentation. Installez les piles fournies dans la console et dans l'émetteur avant l'utilisation.

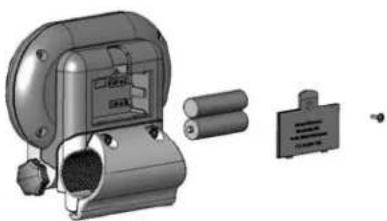

Installation des piles de la console :

1. Desserrez la vis du couvercle des piles et retirez ce couvercle de la console.

2. Introduisez 2 piles AA dans le compartment et remettez le couvercle des piles en place.

DESCRIPTION

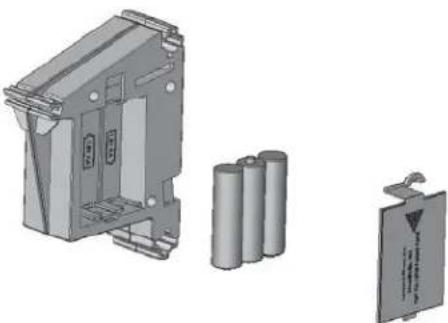

Installation des piles de l'émetteur :

1. Retirez le couvercle des piles de l'émetteur.

2. Installez 3 piles AA dans le compartment et remette le couvercle des piles en place.

s	a	t	i	o	n
d	e		v	i	e
s	s	a	n	c	e

INSTALLATION DU PILOT

LE CADENCEMETRE NE PEUT ETRE INSTALLÉ QUE SUR UN VELO LEMOND REVMASTER.

L'outillage suivant est nécessaire à l'installation du cadencemètre :

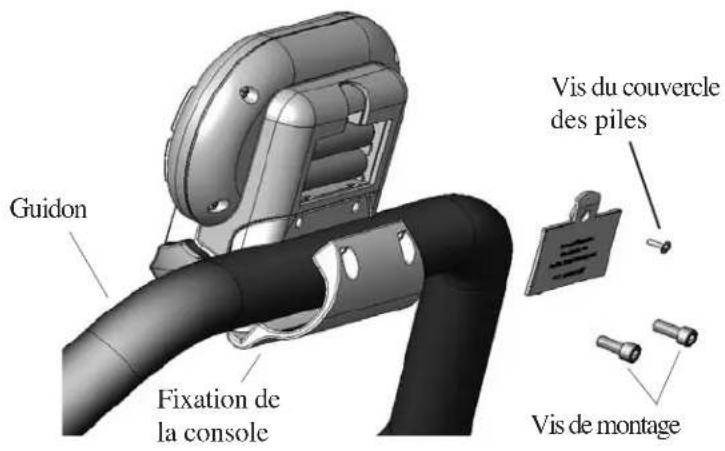

Installation de la console :

1. Assurez-vous que les piles sont installées dans la console et que celle-ci se met en marche.
2. Écartez la partie inférieure de la fixation de la console et emboîtez-la sur la partie centrale supérieure du guidon.
3. Introduisez une vis de montage dans chaque trou et serrez les vis à l'aide de la clé hexagonale de 4mm

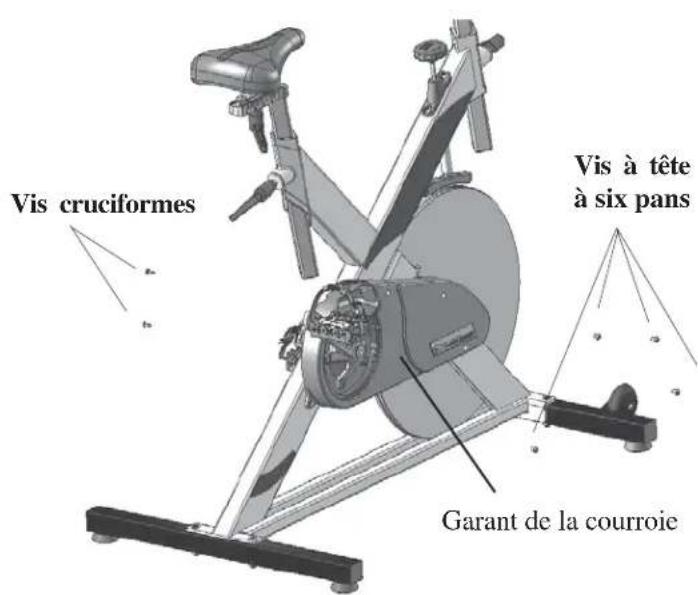

Émetteur :

1. Assurez-vous que les piles sont installées dans 1'émetteur.
2. Retirez les 2 vis à tête cruciformes du couvercle arrêté gauche du velo à l'aide du tournevis cruciforme.
3. Retirez les 4 vis à tête à six pans du garant de la courroie sur le côté droit du vélo à l'aide de la clé hexagonale de 4mm .

1. Retirez le garant de la courroie et placez-le par terre, le cote interieur vers le haut.

2. Retirez le dos du tampon adhésif de l'émetteur.

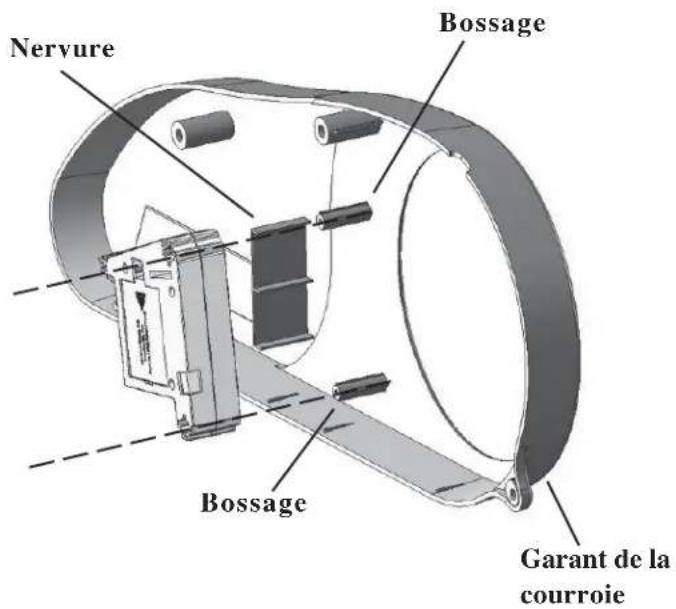

3. Positionnez l'émetteur sur la nervure et les bossages interieurs (illustration ci-dessous) du garant de la courroie et faites glisser doucement en place.

4. Pressez l'émetteur dans le garant de la courroie afin de fixer le dos adhésif sur l'intérieur du garant.

1. Remettez le garant de la couroie en place.

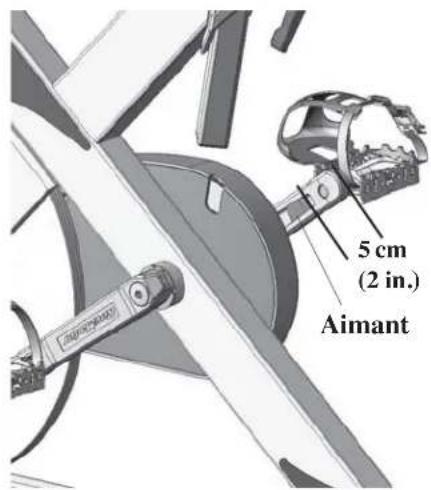

Aimant:

1. Faites tourner la manivelle droite jusqu'à la position illustrée.

2. Mesurez 5cm (2 in.) à partir de l'extrémité ronde de la manivelle et tracer un repère à cet emplacement.

3. Pressez fermement l'aimant à l'emplacement mesure dans la rainure sur le bras de manivelle interieur (illustration ci-dessous).

Vérification de l'installation :

1. Mettez la console sous tension en appuyant sur START (Démarriage).

2. Faites tourner les manivelles pendant 10 secondes et vérifie que la console perçoit la rotation des manivelles et affiche la vitesse dans la section de cadence de la fenêtre d'affichage.

3. Si la vitesse n'apparait pas dans la fenetre d'affichage, appuyez sur la touche [CADENCE] plusieurs fois jusqu'à ce que INST RPM (Vitesse instrument) s'affiche. Si les vitesse ne s'affichent toujours pas, reportez-vous à la section relative au dépannage dans ce manuel.

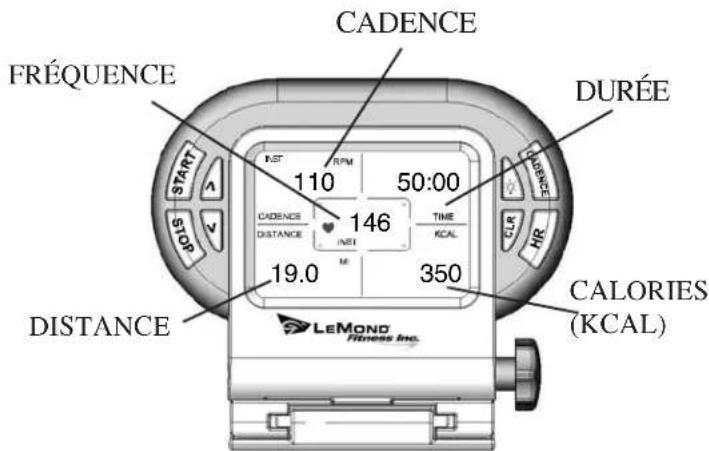

FENETRE D'AFFICHAGE

CADENCE

La cadence consiste en la mesure de la vitesse de rotation des manivelles en tours par minute. La vitesse approximative du velo peut également être affichée dans cette zone (km/h, miles/h).

DUREE

La durée représenté le temps écoué (mn/s) depuis que le bouton start (démarrage) a été activé.

DISTANCE

La distance est la mesure de la distance approximative que l'utilisateur aurait couverte sur unVELO avec des pneus de la meme taille que le volant.

KCAL

Kcal indique le total approximatif des calories brûlés pendant l'exercice. Les calories sont estimées par la mesure de votre fréquence cardiaque (FC) instantanée et en mettant en facteur votre âge, la FC repos et votre poids.

FRéquence CARDIAQUE

Il s'agit de la mesure, par télémetrie (bande thoracique), de votre fréquence cardiaque en pulsations par minutes.

Afin de voir votre fréquence cardiaque, vous devez porter une bande thoracique pendant votre exercice. La console Pilot détecte les signaux de fréquence cardiaque de la plupart des bandes thoraciques qui émettent un signal analogique, ou d'une bande thoracique numérique Cardiosport. Quand un signal de FC est reçu pour la première fois, un « A » (analogique) ou « D » (digital = numérique) s'affiche pendant quelques secondes dans la section d'affichage de la fréquence cardiaque de la fenêtre d'affichage afin d'indiquer le type de signal en cours de réception.

AVERTISSEMENT

SI, À TOUT MOMENT DE L'EXERCICE, VOUS SENTEZ UNE DOULEUR THORACIQUE, UNE SEVÈRE GÉNÉ MUSCULAIRE, DES VERTIGES OU ÉTÉS À BOUT DE SOUFFLE, ARRÊTEZ IMMEDIATEMENT L'EFFORT. SI LA CONDITION PERSISTE, CONSULTEZ IMMEDIATEMENT VÔTURE MÉDECIN.

La console Pilot comporte aussi l'entraînement par zone cardiaque. Quand vous avez sélectionné vos limites maximum et minimum de fréquence cardiaque, la console utilisera des flèches clignotantes vers le haut ou vers le bas sur l'icone de cœur pour vous indiquer d'ajuster votre intensité d'effort afin de rester dans cette zone de fréquence cardiaque sélectionnée. Reportez-vous à la page 15 pour plus d'informations.

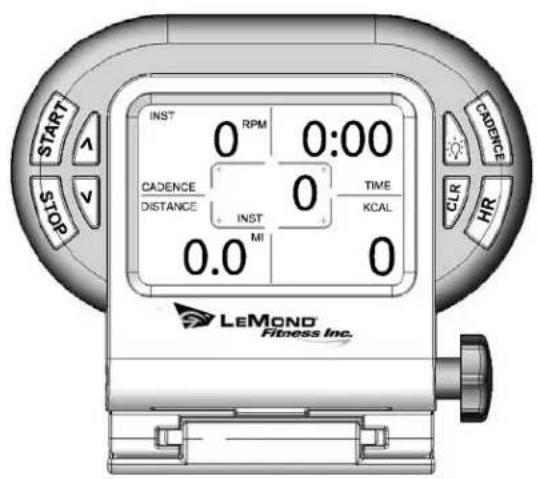

PROGRAMME DE DEMARRAGE RAPIDE

Chaque fais que vous pouze ignore la saisie de vos données personnelles et commencer à utiliser le cadencemètre, il suffit d'appuyer sur une touche de la console. Quand vous appuyez sur la touche [START] (Démarriage), le chronomètre se met en marche et la console commence le suiv des informations d'utilisation.

La console Pilot calculé les calories dépensesés en fonction des paramètres par défaut pour l'exercice à demarrage rapipe :

Fréquence cardiaque au repos (FCA) : 70 pulsations par minute
Age : 30 ans
Poids : 80 kg (175 lb)

ENTRAINEMENT PERSONNALISE SELON LA FREQUENCY CARDIAQUE ET CALCULS DES CALORIES

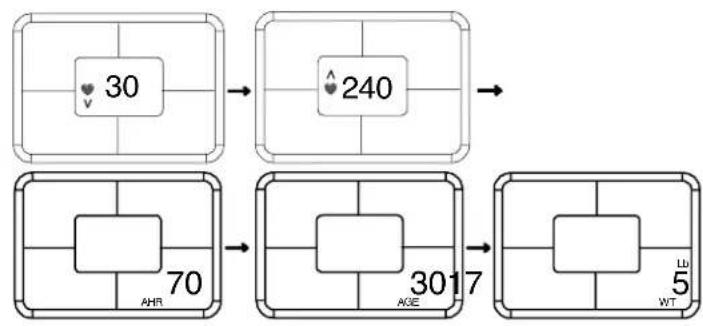

1. Maintenez la touche [HR] (FC) appuyee jusqu'à ce que le fenetre d'affichage indique « ∨ 240. »
2. Utilisez la touche [√] pour changer la limite supérieure de votre fréquence cardiaque cible de 240 pulsations par minute à votre fréquence souhaitation et appuyez sur [HR] pour sélectionner le nombre. Ou bien, il suffit d'appuyer sur [HR] pour accepter la valeur par défaut de 240 pulsations par minute.

Remarque: Si, pendant votre séance d'exercice, leur fréquence cardiaque est supérieure au plafond sélectionné de votre plage de fréquence cardiaque cible, un « ∨ » clignote au-dessus de l'icone de cœur dans la fenêtre d'affichage. Ceci indique que vous nevez ajuster leur effort pour abaisser leur fréquence cardiaque.

1. La fenetre d'affichage montre maintainant « 30 »
2. Utilisez la touche [ ] pour changer la limite inférieure de votre fréquence cardiaque cible de 30 à votre fréquence souhaïée et appuyez sur [HR] pour sélectionner le nombre. Ou bien il suffit d'appuyer sur [HR] pour accepter la valeur par défaut de 30 pulsations par minute.

Remarque: Si vous fréquence cardiaque est inférieure au plancher sélectionné de votre plage de fréquence cardiaque cible, un « ∧ » clignote au-dessus de l'icone de cœur. Ceci indique que vous devez ajuster votre effort pour augmenter votre fréquence cardiaque.

1. La partie inférieure droite de la fenêtre d'affichage indique 70 pulsations par minute comme fréquence cardiaque au repos (FCR) par défaut.

ENTRAINEMENT PERSONNALISÉ SELON LA FRÉQUENCY CARDIAQUE ET CALCULS DES CALORIES (SUTTE)

1. Utilisez la touche [ ±b ] ou [V] pour changer la valeur FCR par défaut à votre valeur FCR.
2. Appuyez sur la touche [HR] pour sélectionner votre valeur de FCR.
3. L'âge par défaut de 30 ans s'affiche. Utilisez la touche [ ] ou [] pour changer l'âge par défaut à votre âge.
4. Appuyez sur la touche [HR] pour sélectionner votre âge.
5. Le poids par défaut de 80kg (175 lbs) s'affiche. Utilisez la touche [] ou [v] pour changer le poids par défaut à votre poids.
6. Appuyez sur la touche [HR] pour sélectionner votre poids et revenir à l'écran principal.
7. Appuyez sur la touche [START] (Démarriage) pour activer le chronomètre et commencer le suivi des informations d'utilisation.

FONCTIONS DES TOUCHES

[START] (Démarrage)

La touche Start active le chronomètre et permet au cadencemètre de commencer le calcul des valeurs de FC et de Kcal.

[CLEAR] (Effacer)

U n e b r é v e initiaise le chronomètre et les mesures de distance et de calories.
M a i n t e n e z

les valeurs AVG (moyenne) et MAX (maximum) des mesures de cadence et de FC. De plus, les valeurs des calculs de calories seront réinitialisées à leurs valeurs par défaut.

[STOP] (Arret)

La touche Stop arrêté le calcul des mesures de la durée, de la distance et des calories sans remettre les valeurs à zéro. Appuyez une nouvelle fois sur la touche Start pour redémarrer la console.

[CADENCE]

La touche Cadence you permit de changer la section cadence de la fenetre d'affichage entre INST RPM (vitesse instantanee), AVG RPM(vitesse moyenne),MAXRPM(vitesse maximum), INST MPH/KPH (miles/h, km/h instantanés), AVG MPH/KPH (miles/h, km/h moyens) et MAX MPH/KPH (miles/h, km/h maximum).

[A]

La flèche vers le haut permet d'augmenter les valeurs par défaut de FCmax, FCmin, Fcrepos, âge et poids pour l'entrainment selon une zone de fréquence cardiaque cible et pour les calculs de calories.

[v]

La flèche vers le bas permet de diminuer les valeurs par défaut de FCmax, FCmin, Fcrepos, âge et poids afin de seLECTIONner les valeurs pour l'entrainment selon une zone de fréquence cardiaque cible et pour les calculs de calories.

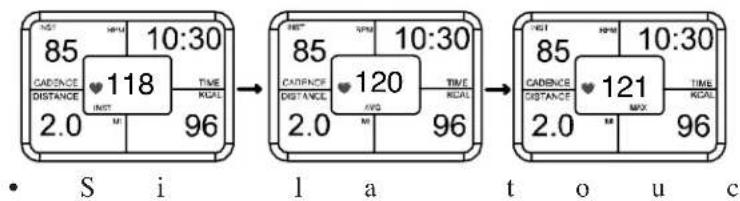

[HR] (FC)

U n e b r é v e p r e s s permét de changer l'affichage de la section FC de la fenêtre d'affichage entre INST HR (FC instantanée), AVG HR (FC moyenne) et MAX HR (FC maximum).

accedez au mode de saisie de données de FC, qui vous permit d'utiliser les touches [A] et [V] afin deLECTIONner votre FC supérieure cible et FC inférieure cible. Vous pouvez également modifier les valeurs par défaut de Fcrepos, d'age et de poids pour plus de calculs de calories spécifique à l'utilisateur.

[EQ]

La fenêtre d'affichage s'éclaire pendant 5 secondes quand vous appuyez sur la touche d'éclairage. Si une autre touche est enforcée quand l'éclairage est allumé, il le reste pendant 5 secondes supplémentaires. Tant que des touches sont activées quand l'éclairage est allumé, la console reste éclairée.

Remarque: Quand le retroeclairage est allumé, tous les calculs sont suspendus pendant ce temps, et la fréquence cardiaque et la cadence ne sont pas détectées.

ENTRAINEMENT SELON LA CADENCE

Définition de la cadence

Vitesse de rotation des manivelles ou rythme des coups de pédales ; souvent indiquée en tr/mn (tours par minute).

Concepts utilisant la cadence pour l'entrainment

Vous peuventCHOISIR L'OBJECTIF DE VOIRE EXERCICE PAR RAPPORT A LA RÉSISTANCE, à la Cadence et à la Fréquence cardiaque. L'intensité de votre exercice est affectée par le changement de vitesse des pédales et par la résistance appliquée. Celle-ci est quantifiée en RPE (Relative Perceived Excertion [Fatigue Perçu Relative - FPR])

Résistance utilisée	Fréquence Cadence	cardiaque	FPR	Sensation
Légère 50-70 tr/mn 35 %-50 % FCMax 1-2 Très facile
Légère 70-90 tr/mn 50 %-60 % FCMax 3-4 Facile
Légère 90-100 tr/mn 60 %-70 % FCMax 5 Régulier;				comfortable
Légère	100-135 tr/mn	70 %-85 % FCMax	6+	Challenge
Modérée	50-70 tr/mn 55 %-65 % FCMax 4-5 Un pcu difficile
Modérée	70-90 tr/mn 65 %-75 % FCMax 5-6 Challenge, régulier
Modérée	90-100 tr/mn	75 %-85 % FCMax	6-7	Dur!
Modérée	100+ tr/mn	85 %-100 % FCMax	7-10	Très dur ; poursuite
Soutcuc 50-60 tr/mn 70 %-80 % FCMax 6-7 Dur ; difficile dc				parclcr
Soutenue 60-70 tr/mn 80 %-85 % FCMax 7-8 Très dur ; doit forcer
Soutenue 70-80 tr/mn 85 %-90 % FCMax 8-9 Très dur !!
Soutcuc	80+ tr/mn	90 %-100 % FCMax	9-10	Maximal

Résistance Changement Effects sur la utilise de vitesse fréquence cardiaque

Légère Vitesse lente FC reste détenduc
Légère Vitesse rapide FC commence à augmenter
Modérée Vitesse lente FC presque stabilisée
Modérée Vitesse rapide FC augmente de l'état stabilisé
Soutenue Vitesse lente FC augmente - effort soutenu
Soutenue Vitesse rapide FC augmente très fort jusqu'à l'effort maximal

Échauffement

L'échauffement est d'une importance critique pour la réussite de votre entrainment. Les exigences de votre profil d'entrainment doivent être préparées lors de l'échauffement afin d'obtenir des résultats optimaux. Vous doivent amener les muscles qui seront sollicités à une température de rendement optimal, où le système circulatoire délivre efficacement l'oxygène et les nutriments à ces muscles. En fonction de l'objet de la seance d'exercice, l'échauffement peut prendre 15 à 20 minutes.

Recommandations de durée pour des objectifs d'entraînement spécifique

Plus l'intensité de l'exercice sera élevée, plus l'échauffement devra être long dans les zones de fréquences cardiaques appropriées (reportez-vous à la section Entrainements selon la fréquence cardiaque) et avec la cadence étant atteinte sur une courte période.

10 mn

Zone 1

70-80 tr/mn

Rythme de départ

permutant de converser.

5mn

Zone 2

80-90 tr/mn

L'échauffement facile prend fin (15 mn)

3mn

Zone 3

95-100 tr/mn

L'échauffement

2mn

Zone 4 110-120 tr/mn

d'endurance prend fin (18 mn) L'échauffement d'entrainment par intervalles prend fin (20 mn)

DEPANNAGE

Absence d'affichage sur la console

1. Appuyez sur une touche pour sortir la console du mode de veille.
2. Assurez-vous que l'aimant est correctement installé dans la manivelle.
3. Assurez-vous que les piles sont correctement installées dans la console et dans l'émetteur. Si elles sont usées, installez des piles neuves.
4. Vérifiez que le code du commutateur DIP de la console correspond à celui de l'émetteur (reportez-vous à la section Annexe).
5. Appelez notre service clientèle au [phone] pour assistance.

Aucun signal de fréquence cardiaque ne s'affiche

1. Assurez-vous que votre bande thoracique est portée correctement et que de l'humidité est présente sous les electrodes de la bande thoracique.
2. Eloignez le vello RevMaster de tout équipement pouvant couper le signal de radiofrequence, comme un lecteur de DVD, une télévision, etc.
3. Assurez-vous que lesVELOs sont espaces d'au moins 1 metre (36 in.) lors d'un cours d'exercice en groupe.
4. Appelez notre service clientèle au [phone] pour assistance.

La vitesse ou la FC ne changent pas

1. Appuyez sur [CADENCE] de façon repétée pour passer aux valeurs instantanée (INS), moyenne (AVG) et maximum (MAX).
2. Appuyez sur [HR] (fréquence cardiaque - FC) de façon répetée pour passer aux valeurs instantanée (INS), moyenne (AVG) et maximum (MAX).

DEPANNAGE (SUITE)

Le nombre de la cadence est soudainement élevé ou bas

1. Séparez les vélos pouvant être régés sur le même code de console et s'interférant, ou changez les codes de la console et de l'émetteur sur le vélo (reportez-vous à la section Annexe).
2. Eloignez le velo dans une partie différente de la piece, à l'ecart des zones d'interférence RF.

ATTENTION

DES INTERFERENCES EXTERNES PEUVENT ETRE CAUSES À PROXIMATE DE TÉLEVISIONS, D'ÉQUIPEMENT STÉRÉO, DE HAUT-PARLEURS, DE CÂBLAGE ÉLECTRIQUE, ETC. Si VOUS REMARQUÉZ DES TROUBLES DANS L'AFFICHAGE DE LA CONSOLE, ESSAYEZ D'ÉLOIGNER VOTRE OU VOS VELOS DES ZONES D'INTERFÉRENÇES.

1. Appelez notre service clientèle au [phone] pour assistance.

Le signal de fréquence cardiaque est interrompu ou chute

1. Assurez-vous qu'il existe une distance minimum d'1 metre (36 in.) entre les vélos.
2. Vérifiez que votre bande thoracique est bien en place et que les electrodes sont toujours en contact avec votre poitrine.
3. Appelez notre service clientèle au [phone] pour assistance.

ANNEXE

Cet équipement a ete teste et declare conforme aux limitations prevues dans le cadre de la categorie C des emeteurs d'appareils de communication basse tension, definie par l'article 15 du reglement de la FCC. Son fonctionnement est soumis aux conditions suivantes : (1) Ce dispositif ne doit pas causer d'interfERENCE nuisible et (2) il doit accepter toute interfeference reue, incluant une interference qui pourrait causer un fonctionnement indesirable.

Aucune garantie n'existe quant à l'absence d'interférences dans une installation particulière. Si cet équipement connait une interférence provenant d'une radio, d'une télévision ou d'un autre signal RF, il est conseilé d'essayer de corriger l'inférence en augmentant l'espace séparant l'équipement et l'appareil émettant le signal RF interférant.

AVERTISSEMENT

LES CHANGES OU LES MODIFICATIONS DE L'ÉQUIPEMENT QUINE SONT PAS EXPRESSEMENT APPROUVÉS PAR L'MOND® FITNESS PEUVENT ANNULER LA LÉGITIMTE DE L'UTILISATEUR À SE SERVIR DE CET ÉQUIPEMENT.

ANNEXE

Changement des codes de la console et de I'emetteur

La console et l'émetteur comportent des commutateurs DIP qui vous permettent de changer le code de transmission parmi un total de 16 codes numériques différents (00-15) afin de réduire les interférences entre les vélos dans une même salle. Une interférence se produit quand un vélo reçoit le signal RF d'un autre vélo et interfère avec les nombres affichés sur la console.

Tant que les commutateurs D1 console sont définis sur le même code numérique, les deux communiquent.
Pour changér les codels numér commutateurs DIP de chaque composant sur le même code numérique.

ANNEXE

Codes des commutateurs DIP

Faites correspondre le code sur la console à celui de l'émetteur en activant les commutateurs DIP de chaque apparéil sur les séquences haut/bas correspondantes au code souhaité, comme indiqué ci-dessous.

Numero de commutateur DIP

	1	2	3	4
00	arrêt arrêt arrêt arrêt
01	marche arrêt arrêt arrêt
02	arrêt marche arrêt arrêt
03	marche marche arrêt arrêt
04	arrêt arrêt marche arrêt
05	marche arrêt marche arrêt
06	arrêt marche marche arrêt
07	marche marche marche arrêt
08	arrêt arrêt arrêt marche
09	marche arrêt arrêt marche
10	arrêt marche arrêt marche
11	marche marche arrêt marche
12	arrêt arrêt marche marche
13	marche arrêt marche marche
14	arrêt marche marche marche
15	marche on marche marche

Remarque :

L a p o s i t i o n m a r relevée vers le haut de la console.

Commutateurs DIP de la console regles sur le code 11

L a p o s i t i o n m a r abaissee vers le couvercle des piles.

Commutateurs DIP de I'émetteur régés sur le code 11

ANNEXE

Codes de la console

[CADENCE] + [HR]

Appuyez sur ces deux touches pour passer des unités de mesure anglosaxonnées - Miles (Mi), miles par heures (MPH) et livres (Lbs) - aux unités métriques - Kilométres (Km), kilométres par heures (KPH) et kilogrammes (Kg).

[CADENCE] + [A]

Appuyez sur ces deux touches pour afficher le code de la console.

Remarque: La console n'affiche pas le code de l'émetteur, vous doivent restorer le garant de la courroie et vérifier visuellement le code sur l'émetteur.

[CADENCE] + [v]

Appuyez sur ces deux touches pour afficher le code de FC (fréquence cardiaque) de la bande thoracique.

[ \text{[STOP]} + [\Lambda] + [\text{CADENCE}] ]

Appuyez sur ces trois touches à la fois pour éclairer toute la fenêtre d'affichage. Ce code permet de vérifier le fonctionnement correct de l'écran d'affichage à cristaux liquides (LCD).

LEMOND

Fitness Inc.

Siège social

Woodinville, WA 98072 Etats-Unis

Telephone: [phone]

Télécopie: [phone]

© 2004 LeMond Fitness. LeMond, RevMaster et Pilot sont des marques déposées de LeMond Fitness aux États-Unis et dans d'autres pays.
