Caractéristiques techniques	Poêle à bois DOVRE 2510CTD, puissance nominale 8 kW, rendement 80%, capacité de chauffage jusqu'à 120 m².
Dimensions	Largeur : 54 cm, Hauteur : 115 cm, Profondeur : 42 cm.
Poids	Poids : 150 kg.
Type de combustible	Bois, bûches jusqu'à 50 cm.
Utilisation	Chauffage d'appoint ou principal, idéal pour les espaces de vie.
Entretien	Nettoyage régulier du foyer et du conduit de cheminée recommandé, vérification annuelle par un professionnel.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé d'une porte en verre résistant à la chaleur.
Garantie	Garantie de 5 ans sur la structure.
Informations générales	Design moderne, finition en fonte, disponible en plusieurs coloris.

FOIRE AUX QUESTIONS - 2510CTD DOVRE

Comment allumer ma cheminée DOVRE 2510CTD?

Pour allumer votre cheminée DOVRE 2510CTD, ouvrez le tirage, placez du papier et des petits morceaux de bois sec au fond, puis ajoutez des bûches. Allumez le papier et fermez la porte. Une fois le feu bien établi, ajustez le tirage selon vos besoins.

Que faire si ma cheminée fume à l'intérieur?

Si votre cheminée fume à l'intérieur, vérifiez que le tirage est ouvert et que le conduit de cheminée n'est pas obstrué. Assurez-vous également que le feu est suffisamment chaud pour éviter une combustion incomplète.

Comment nettoyer ma cheminée DOVRE 2510CTD?

Pour nettoyer votre cheminée, attendez qu'elle soit complètement froide. Retirez les cendres avec une pelle et un seau. Nettoyez les vitres avec un produit adapté et vérifiez l'état des joints d'étanchéité. Il est conseillé de faire ramoner le conduit de cheminée une fois par an.

Quelle est la capacité de chauffage de la DOVRE 2510CTD?

La cheminée DOVRE 2510CTD a une capacité de chauffage pouvant atteindre environ 10 kW, ce qui la rend idéale pour des espaces jusqu'à 100 m², selon l'isolation de votre maison.

Est-ce que je peux utiliser des bûches de bois humide?

Il est déconseillé d'utiliser des bûches de bois humide, car cela peut provoquer une combustion inefficace, entraîner une production de fumée excessive et endommager votre cheminée.

Comment régler la température de ma cheminée?

Pour régler la température de votre cheminée DOVRE 2510CTD, ajustez le tirage d'air. Ouvrir le tirage augmente l'apport d'air et la température, tandis que le fermer réduit la combustion et refroidit le feu.

Quels types de combustible puis-je utiliser?

Vous pouvez utiliser des bûches de bois sec, des briquettes de bois ou des granulés de bois adaptés à votre modèle. Évitez d'utiliser des matériaux comme le plastique ou le charbon.

Comment puis-je vérifier si ma cheminée a besoin d'un ramonage?

Si vous remarquez une accumulation de suie ou si votre cheminée fume à l'intérieur, il est temps de la faire ramoner. Il est recommandé de faire vérifier votre cheminée au moins une fois par an.

MODE D'EMPLOI 2510CTD DOVRE

B-2381 Weelde Fax : [phone]

B-2381 Weelde Fax : [phone]

Belgium E-mail : [e-mail]

Safety

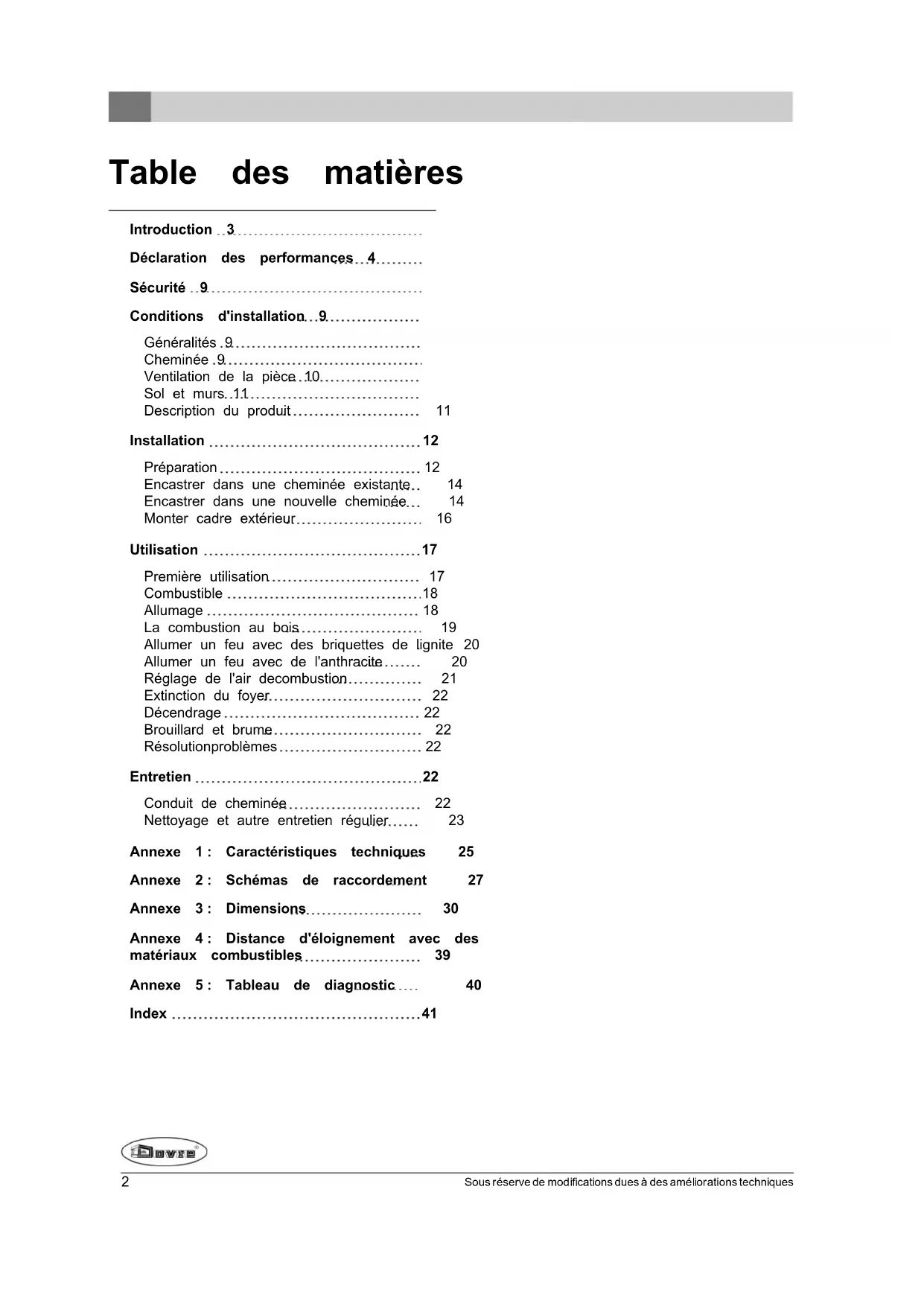

Déclaration des performances 4....

Sécurité 9

Conditions d'installation...9.....

Généralités .9....

Cheminée 9....

Ventilation de la pièce 10....

Sol et murs.11....

Description du produit.... 11

Installation 12

Préparation....12

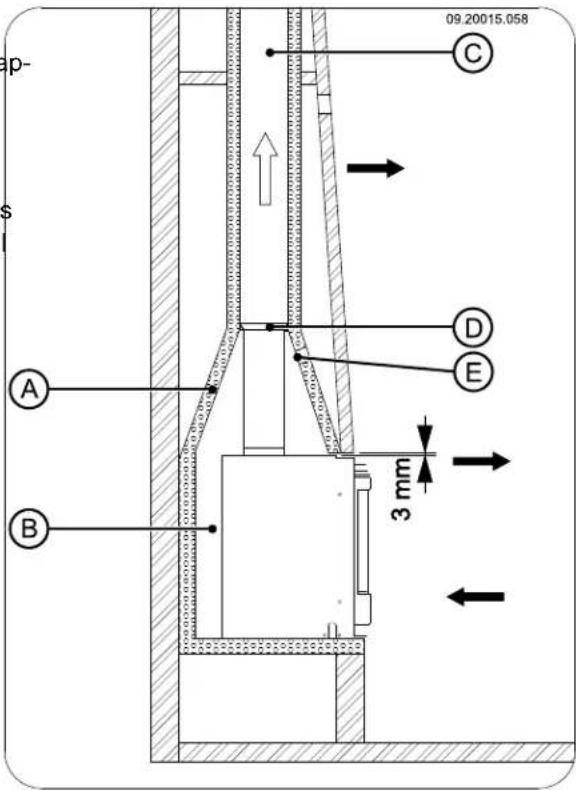

Encastrer dans une cheminée existante.. 14

Encastrer dans une nouvelle cheminée... 14

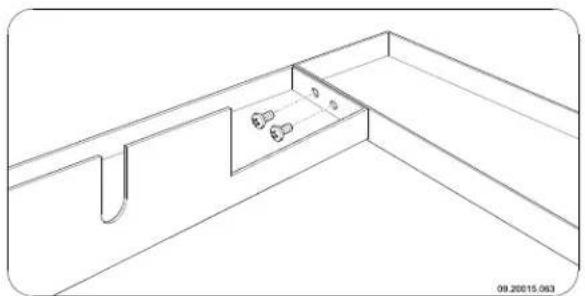

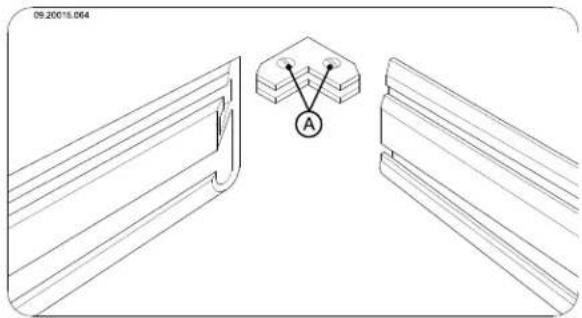

Monter cadre extérieur.... 16

Utilisation 17

Première utilisation.... 17

Combustible 18

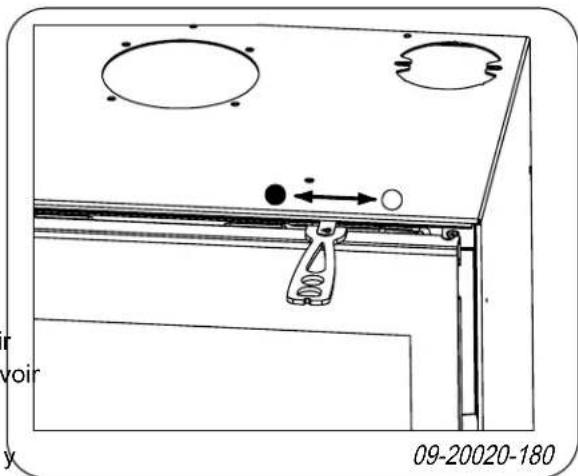

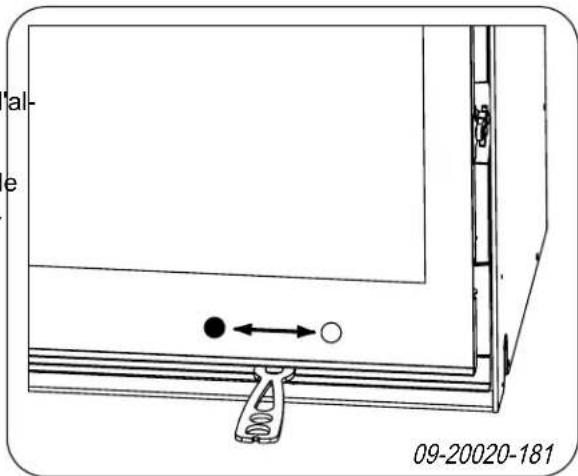

Allumage 18

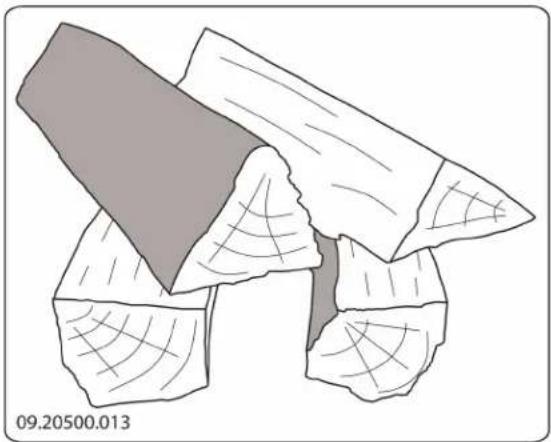

La combustion au bois.... 19

Allumer un feu avec des briquettes de lignite 20

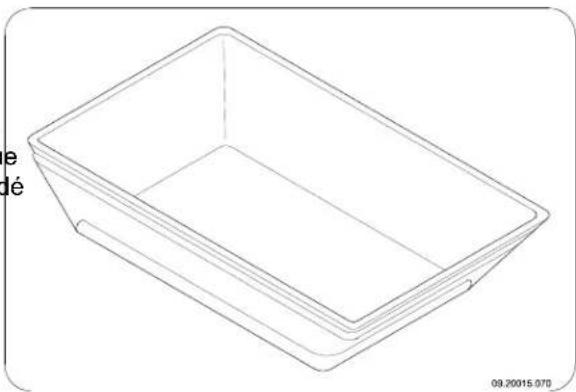

Allumer un feu avec de l'anthracite..... 20

Réglage de l'air decombustion.... 21

Extinction du foyer.... 22

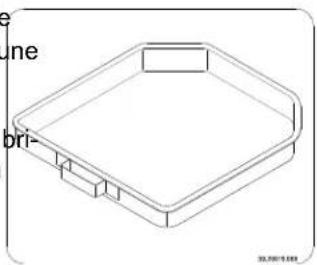

Décendrage 22

Brouillard et brume.... 22

Résolutionproblèmes 22

Entretien 22

Conduit de cheminée 22

Nettoyage et autre entretien régulier..... 23

Annexe 1 : Caractéristiques techniques 25

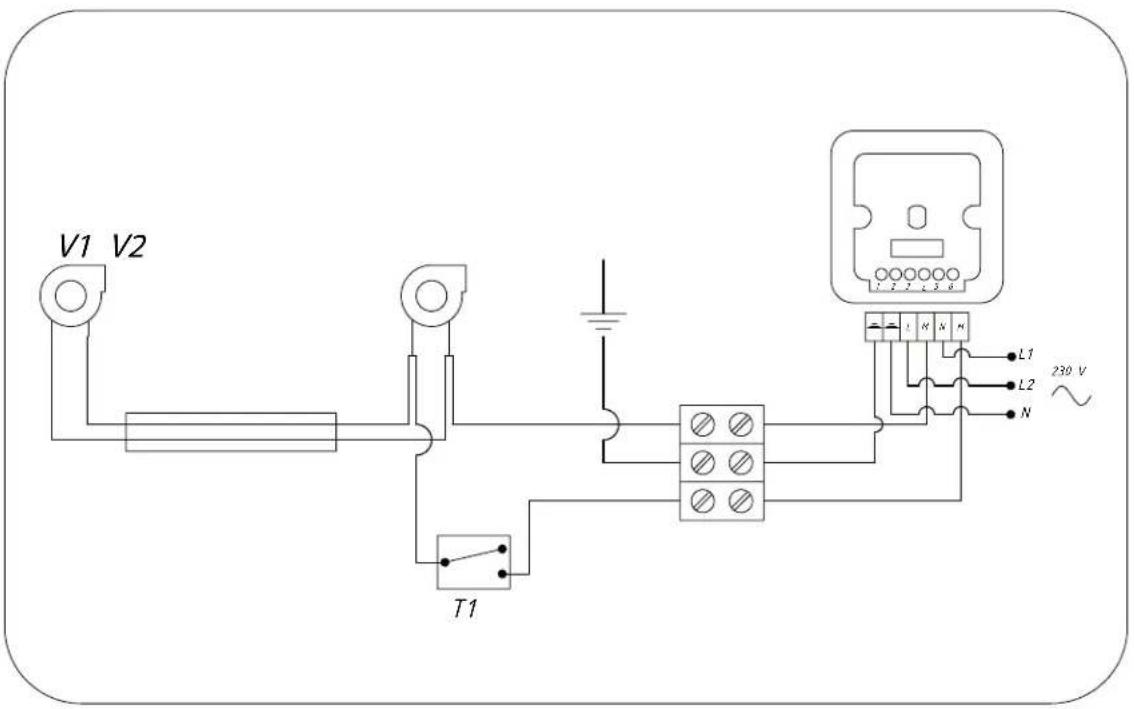

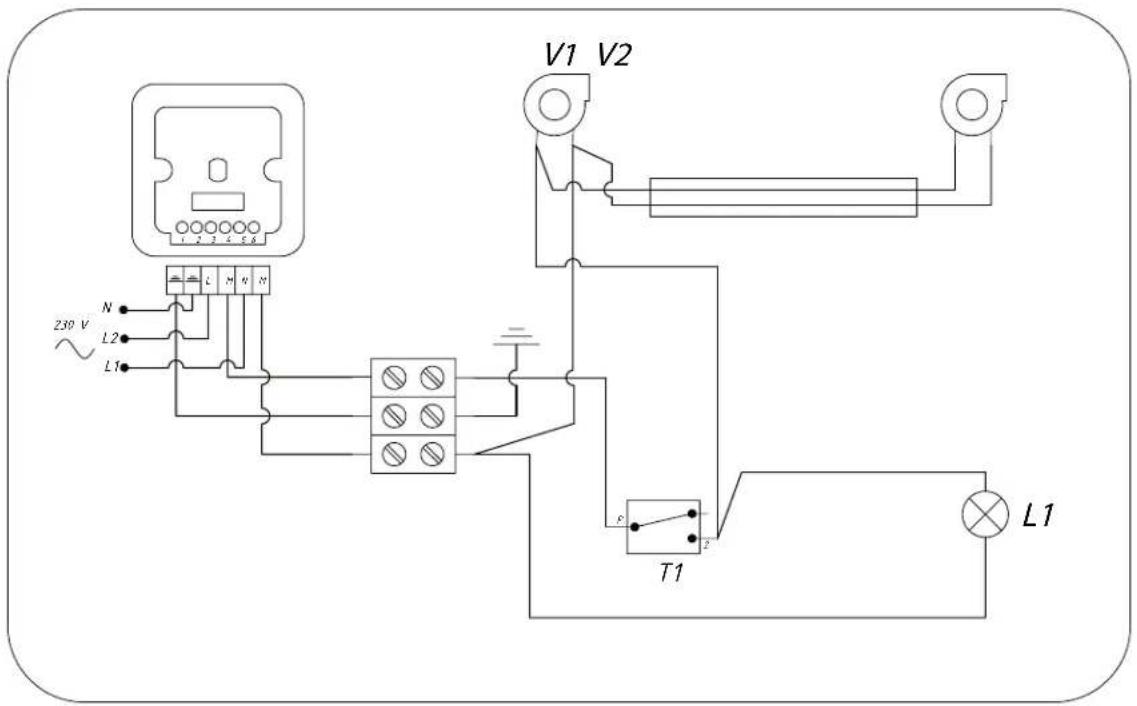

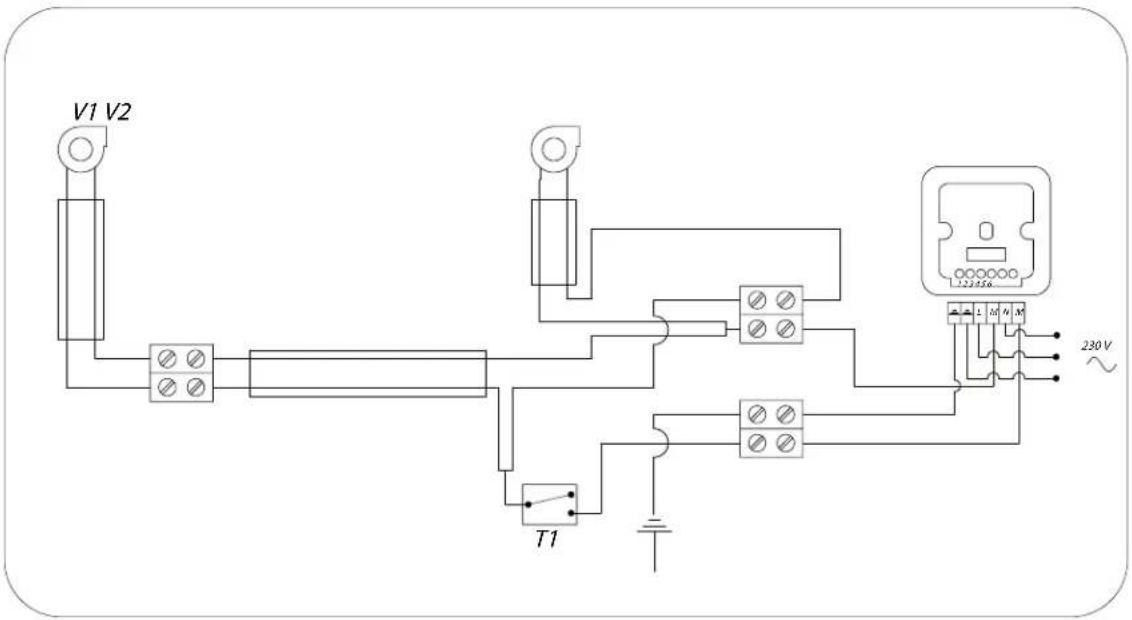

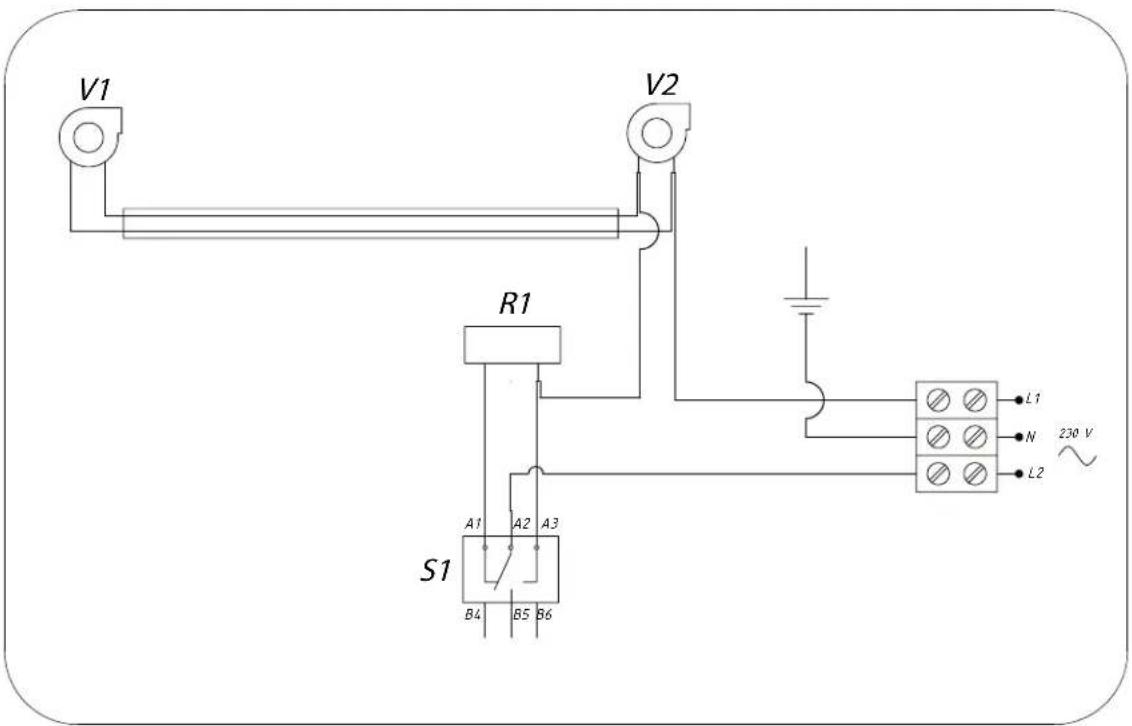

Annexe 2: Schémas de raccordement 27

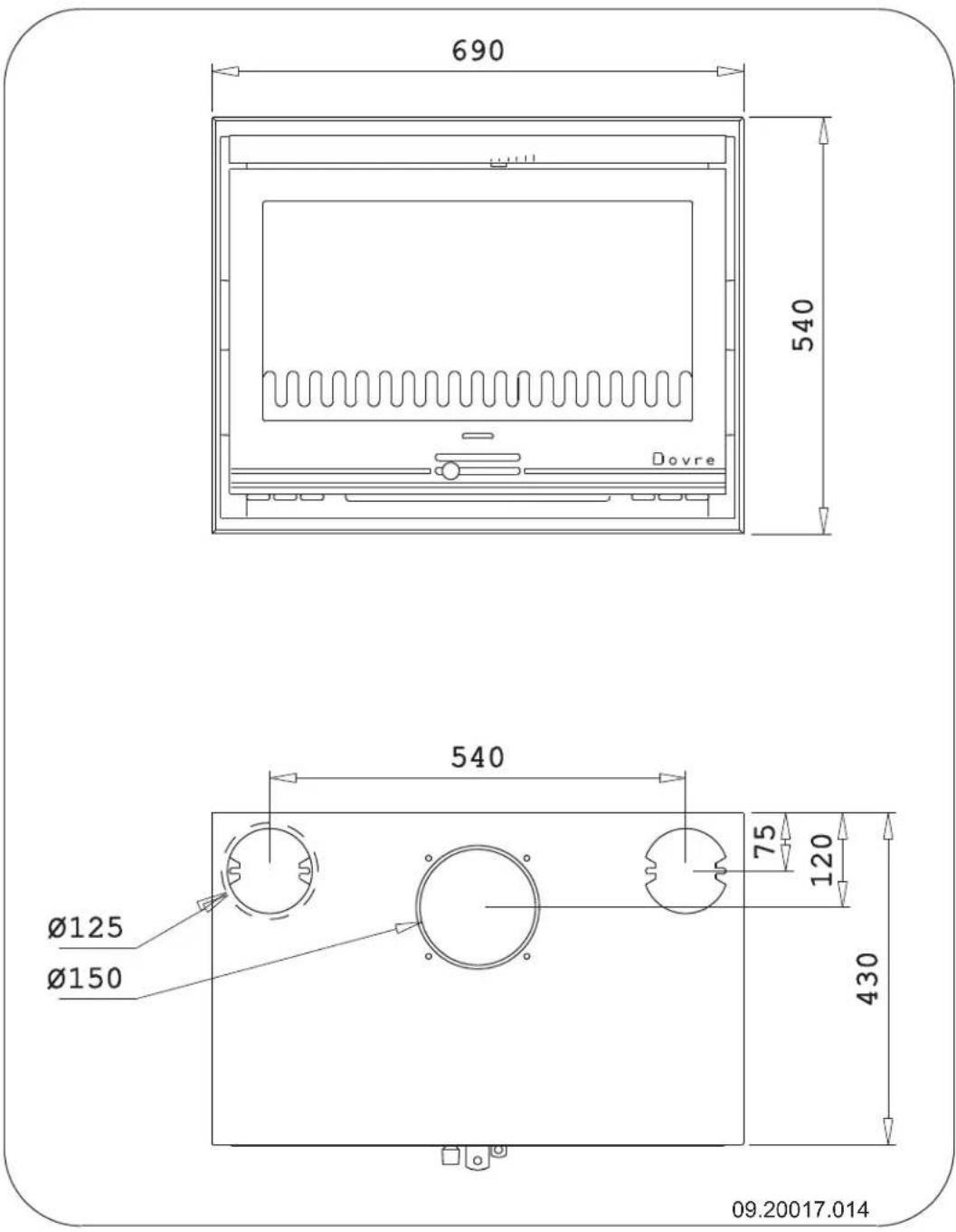

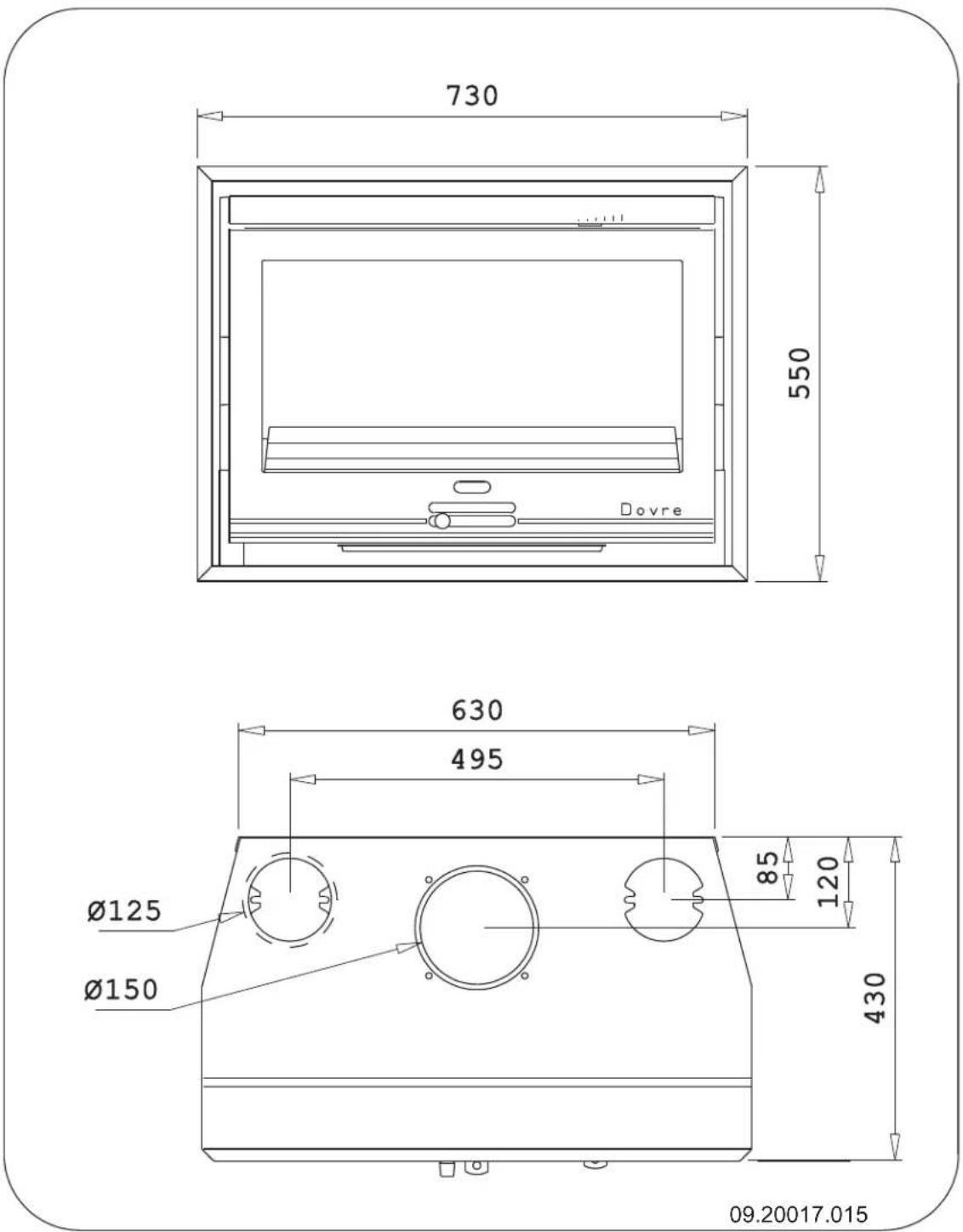

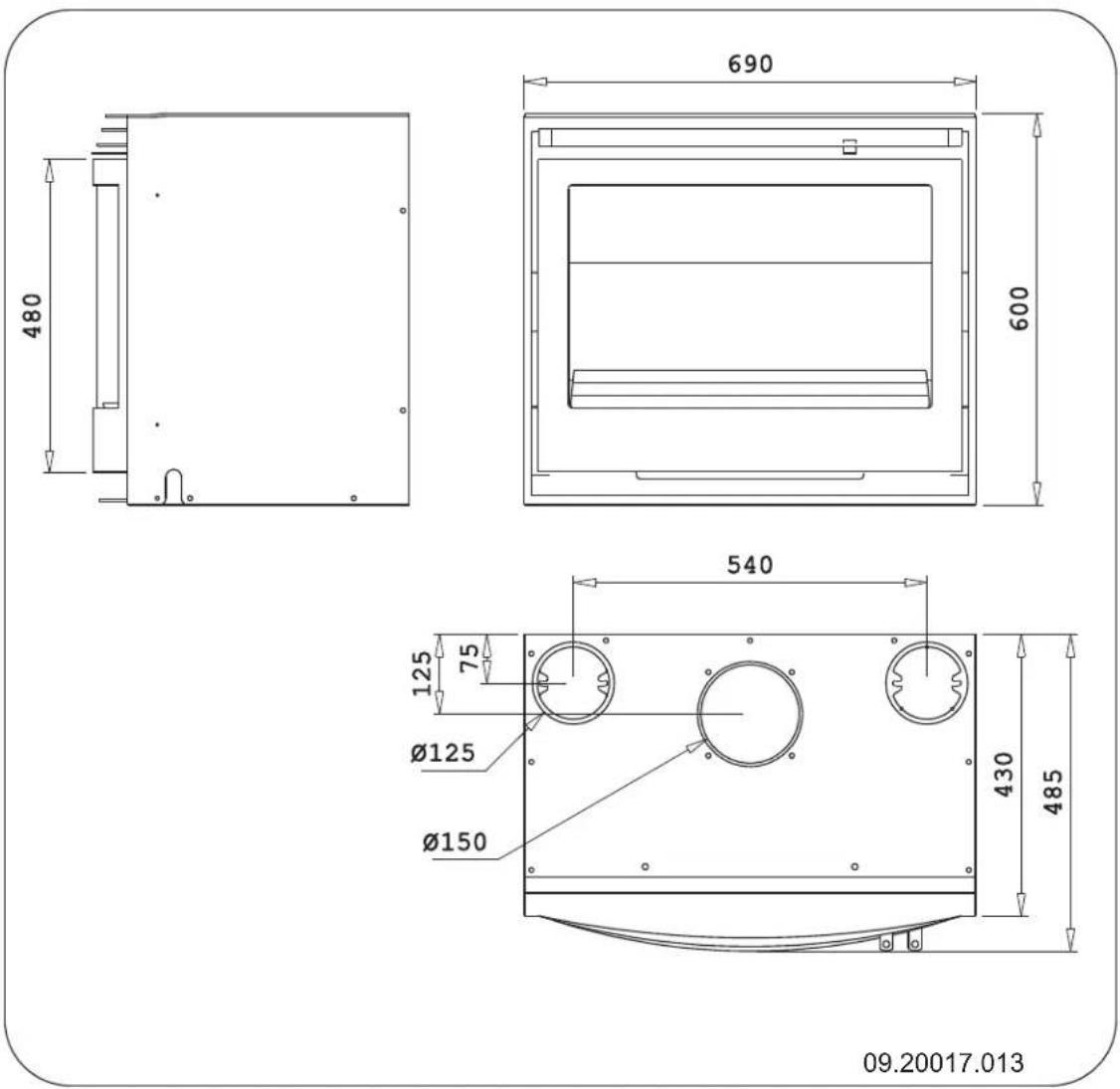

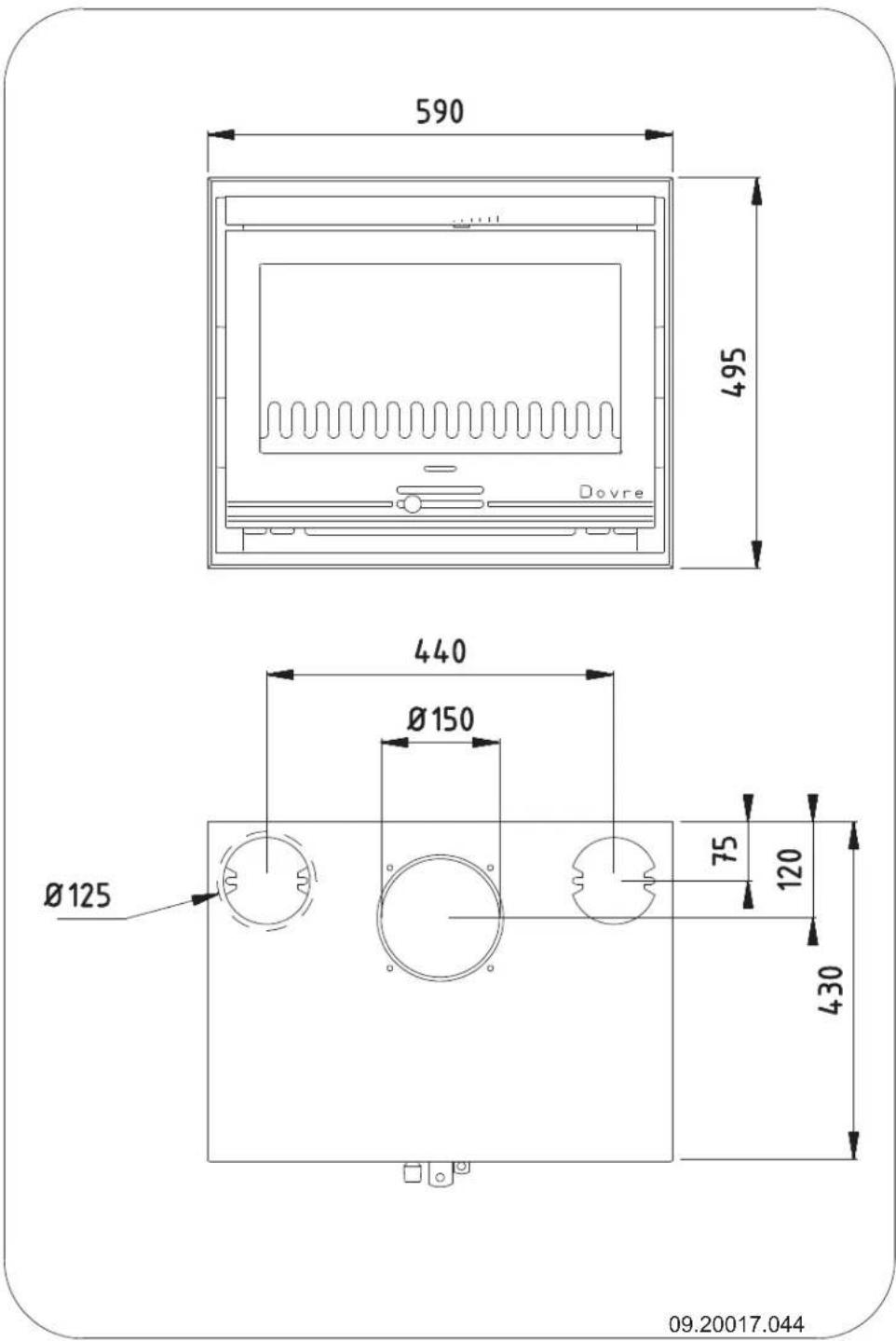

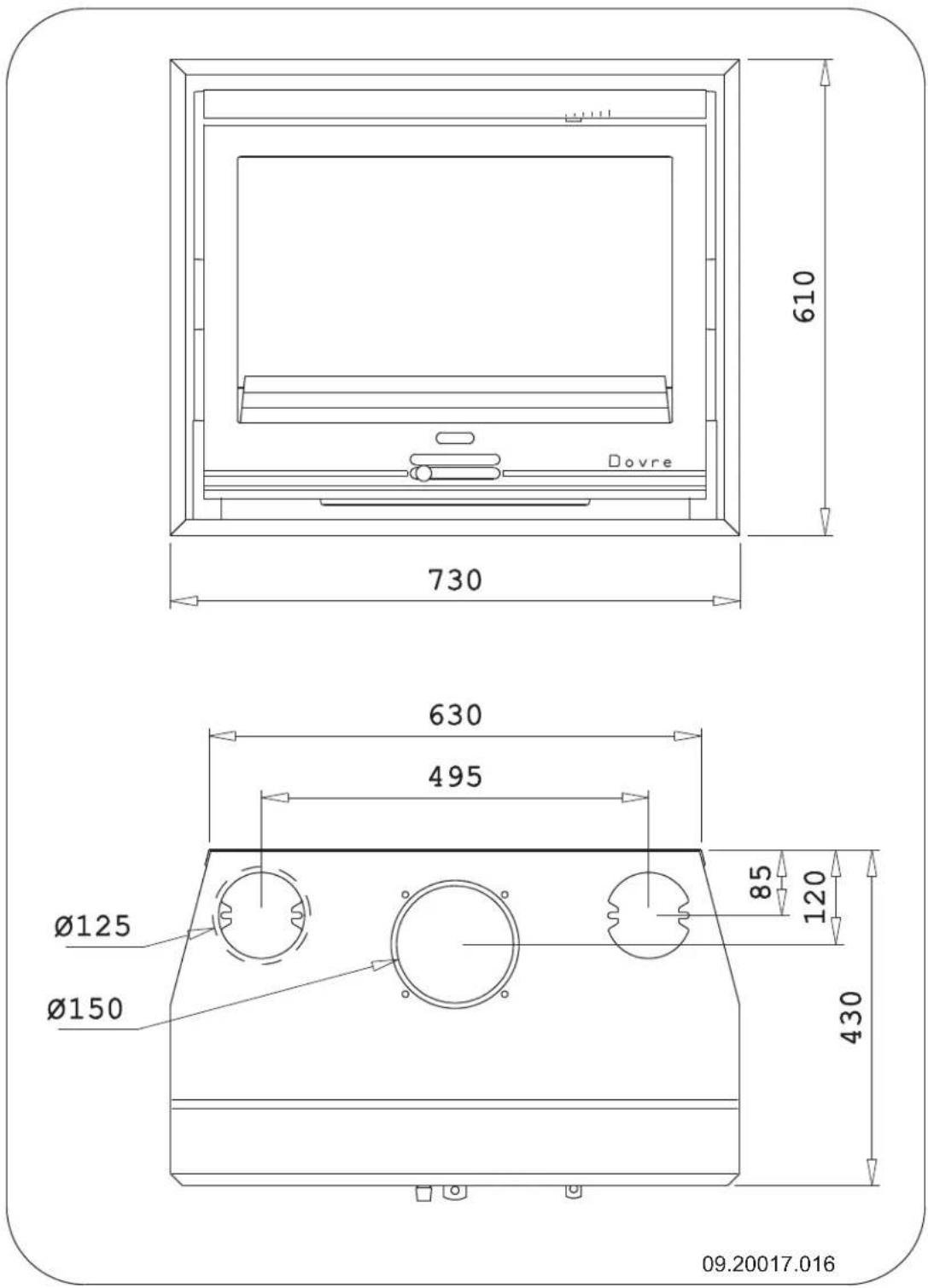

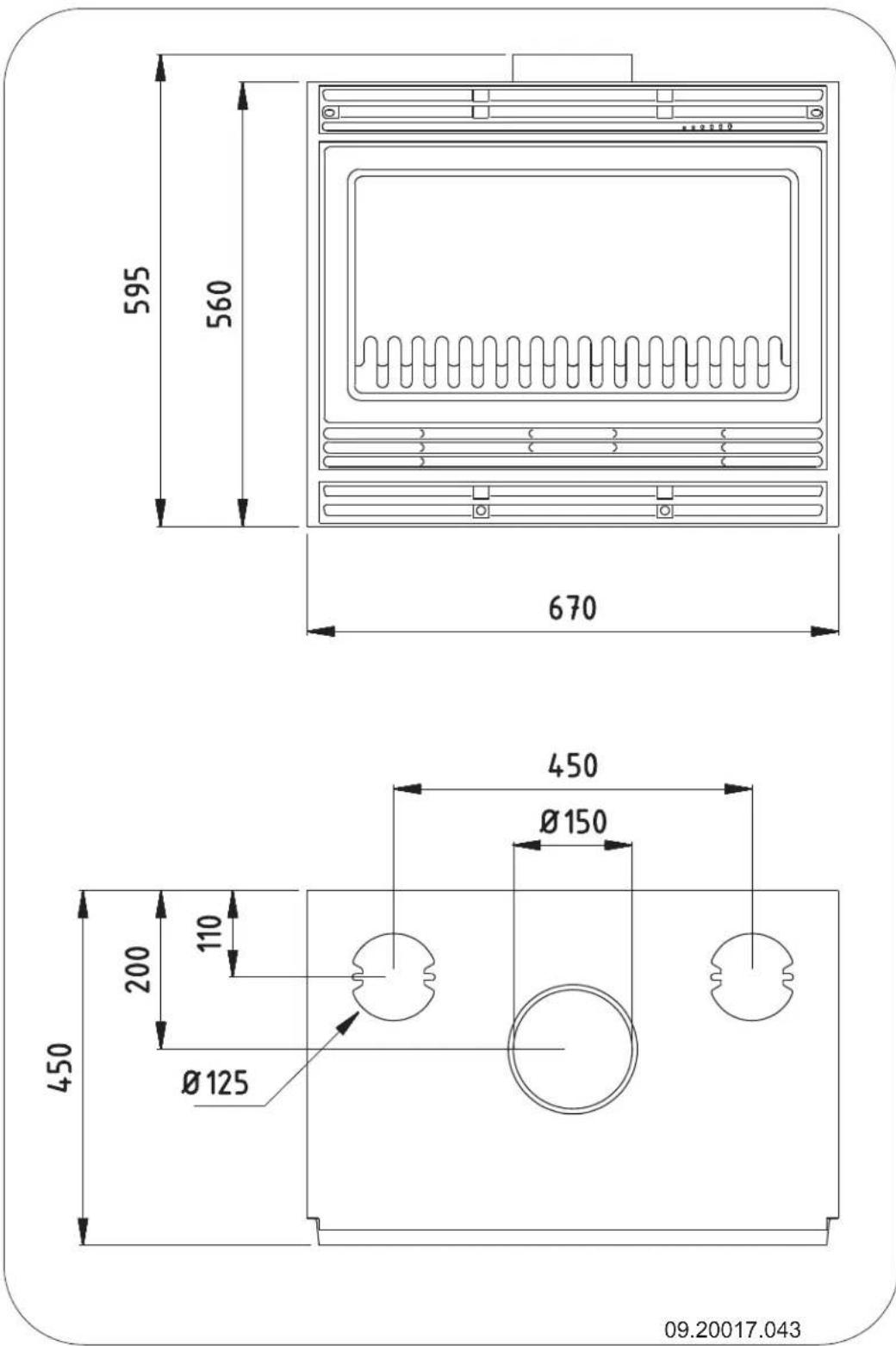

Annexe 3: Dimensions.... 30

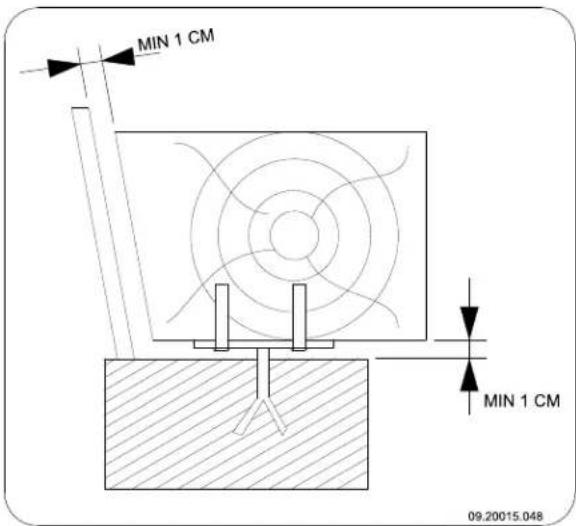

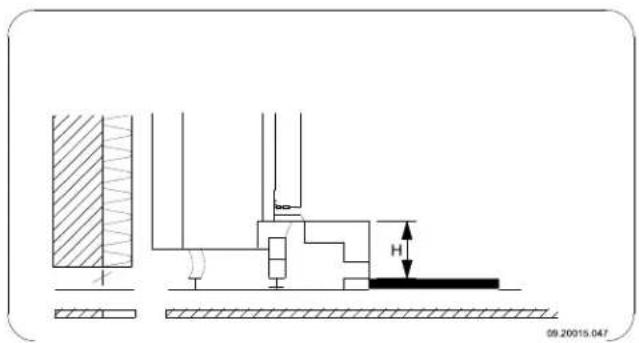

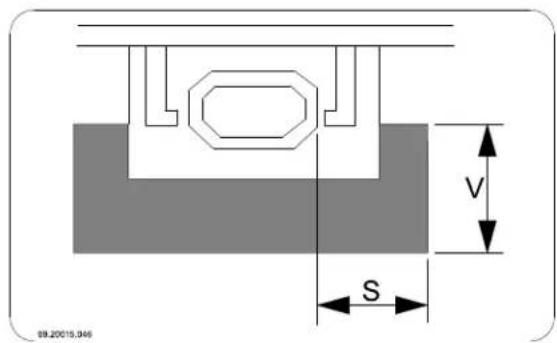

Annexe 4: Distance d'éloignement avec des matériaux combustibles.... 39

Annexe 5: Tableau de diagnostic.... 40

Index 41

Introduction

Chère utilisatrice, cher utilisateur,

En achetant ce poêle DOVRE, vous avez opté pour un produit de qualité. Ce produit fait partie d'une nouvelle génération d'appareils de chauffage écologiques et économiques en énergie. Ces appareils utilisent de manière optimale la chaleur convective, ainsi que la chaleur rayonnante.

Votre poêle DOVRE est fabriqué avec les moyens de fabrication les plus modernes. Si vous rencontrez un défaut quelconque sur votre appareil, vous pouvez toujours faire appel au service DOVRE.
L'appareil ne doit jamais être modifié ; veuillez toujours utiliser des pièces d'origine.
L'appareil est prévu pour être placé dans un logement. Il doit être raccordé hermétiquement à un conduit de cheminée fonctionnant correctement.
Nous vous recommandons de faire appel à un chauffagiste agréé professionnel pour installer votre appareil.
▶ DOVRE décline toute responsabilité pour des problèmes ou des dommages dus à une installation incorrecte.
Lors de l'installation et de l'utilisation, les consignes de sécurité décrites ci-après doivent toujours être respectées.

Ce mode d'emploi contient des informations concernant l'installation, l'utilisation et l'entretien en toute sécurité de l'appareil de chauffage DOVRE. Si vous souhaitez recevoir des informations complémentaires ou des spécifications techniques ou si vous rencontrez un problème lors de l'installation, veuillez d'a-bord contacter votre distributeur.

© 2013 DOVRE NV

Déclaration des performances

Selon le règlement produits de construction 305/2011

n° 102-CPR-2013

1. Code d'identification unique du produit type :

2020S / 2200 / 2210 / 2220

1. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, c prescrit à l'article 11, paragraphe 4 :

Numéro de série unique.

1. Usages prévus du produit de construction, conformément à la spécification technique harmonis applicable, comme prévu par le fabricant :

Poêle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5 :

1. Le cas échéant, nom et adresse de contact du mandataire dont le mandat couvre les tâche l'article 12, paragraphe 2 :

2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V :

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisée :

L'instance chargée RRF, enregistrée sous le numéro 1625, a réalisé un essai de type selon le système 3 et a délivré le rapport de test n° 2905903.

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européenne a été délivrée :

2. Performance déclarée :

La norme harmonisée EN 13240 :2001/A2 :2004/AC :2007
Caractéristiques essentielles	Performances Bois	Performances Lignite	Performances Anthracite
Sécurité incendie
Résistance au feu A1 A1 A1
Distance d'éloignement avec des matériaux inflammables(distance minimale en mm)	Arrière : 100Côté : 100	Arrière : 100Côté : 100	Arrière : 100Côté : 100
Risque de projections de braises Conforme	Conforme Conforme
Émission de produits de combustion	CO : 0,10 %(13 % O_2 )	CO : 0,06 %(13 % O_2 )	CO : 0,04 %(13% O_2 )
Température de surface Conforme Conforme	Conforme
Sécurité électrique - - -
Facile à nettoyer	Conforme Conforme Conforme
Pression de service maximale	- - -
Température des gaz de fumée à la puissance nominale	295 °C	289 °C	272 °C
Résistance mécanique(support du poids de la cheminée)	Non déterminé	Non déterminé	Non déterminé
Puissance nominale	7 kW	7 kW	8 kW
Rendement	78,3 %	75,4 %	76,4 %

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiquant point 9.

La présente déclaration des performances est établie sous la seule responsabilité du fabricant idé au point 4 :

T. Gehem

26/08/2013 Weelde

Tom Gehem PDG

Selon le règlement produits de construction 305/2011

n° 105-CPR-2013

1. Code d'identification unique du produit type :

2500 / 2510 / 2520 / 2620

1. Numéro de type, lot ou série, ou autre élément d'identification du produit de construction, c prescrit à l'article 11, paragraphe 4 :

Numéro de série unique.

1. Usages prévus du produit de construction, conformément à la spécification technique harmonis applicable, comme prévu par le fabricant :

Poêle pour combustible solide sans production d'eau chaude selon EN 13240.

1. Nom, raison sociale ou marque déposée et adresse de contact du fabricant, comme prescrit ticle 11, paragraphe 5 :

1. Le cas échéant, nom et adresse de contact du mandataire dont le mandat couvre les tâche l'article 12, paragraphe 2 :

2. Le ou les systèmes d'évaluation et de vérification de la constance des performances du pro construction, conformément à l'annexe V :

Système 3

1. Dans le cas de la déclaration des performances concernant un produit de construction couve une norme harmonisé :

L'instance chargée RRF, enregistrée sous le numéro 1625, a réalisé un essai de type selon le système 3 et a délivré le rapport de test no 2905904.

1. Dans le cas de la déclaration des performances concernant un produit de construction pour une évaluation technique européenne a été délivrée :

2. Performance déclarée :

La norme harmonisée EN 13240 :2001/A2 :2004/AC :2007
Caractéristiques essentielles	Performances Bois	Performances Lignite	Performances Anthracite
Sécurité incendie
Résistance au feu A1 A1 A1
Distance d'éloignement avec des matériaux inflammables(distance minimale en mm)	Arrière : 100Côté : 100	Arrière : 100Côté : 100	Arrière : 100Côté : 100
Risque de projections de braises Conforme	Conforme Conforme
Émission de produits de combustion	CO : 0,10 %(13 % O_2 )	CO : 0,09 %(13 % O_2 )	CO : 0,05 %(13 % O_2 )
Température de surface Conforme Conforme	Conforme
Sécurité électrique - - -
Facile à nettoyer	Conforme Conforme Conforme
Pression de service maximale	- - -
Température des gaz de fumée à la puissance nominale	264 °C	318 °C	314 °C
Résistance mécanique(support du poids de la cheminée)	Non déterminé	Non déterminé	Non déterminé
Puissance nominale	10 kW	10 kW	10 kW
Rendement	80,0 %	76,4 %	79,0 %

1. Les prestations du produit identifié aux points 1 et 2 sont conformes aux prestations indiquant point 9.

La présente déclaration des performances est établie sous la seule responsabilité du fabricant idé au point 4 :

T. Gehem

26/08/2013 Weelde

Tom Gehem PDG

Les produits faisant l'objet d'une amélioration permanente, les spécifications de l'appareil livré pourront diverger de celles mentionnées dans cette brochure sans avis préalable.

DOVRE N.V.

2381 Weelde, Belgique Fax : [phone]

Belgique E-mail : [e-mail]

Sécurité

Attention! Toutes les consignes de sécurité doivent être strictement respectées.

Avant d'utiliser votre poêle, lisez attentivement les instructions pour l'installation, l'utilisation et l'entretien.

L'appareil doit être installé conformément à la législation et aux prescriptions nationales.

Toutes les dispositions régionales et les dispositions concernant les normes européennes et nationales doivent être respectées lors de l'installation de l'appareil.

Nous vous recommandons de faire installer le poêle par un installateur agréé. Ce spécialiste connaît les dispositions et les réglementations en vigueur.

L'appareil est conçu pour le chauffage. Toutes les surfaces, y compris la vitre et le conduit raccordement, peuvent être brûlantes (plus de 100 °C) ! Pour manipuler l'appareil, portez toujours un gant résistant à la chaleur ou utilisez une poignée main froide.

Assurez-vous de garantir une protection suffisante lorsque de jeunes enfants, des personnes handicapées et des personnes âgées se trouvent à proximité de l'appareil.

Respectez impérativement les distances de sécurité entre le poêle et les matériaux inflammables

Ne placez jamais de rideaux, vêtements, linges ou autres matières inflammables sur ou à proximité du poêle.

Lorsque votre poêle fonctionne, n'utilisez jamais de produits explosifs ou facilement inflammables à proximité du poêle.

Prévenez tout départ de feu dans le conduit gé cheminée en faisant ramoner régulièrement le conduit concerné. Ne laissez jamais le feu brûler avec la porte du poêle ouverte.

En cas de départ de feu dans le conduit de cheminée : fermez les arrivées d'air du poêle et appelez les pompiers.

Si la vitre du poêle est brisée ou fendue, elle doit être remplacée avant d'utiliser à nouveau l'appareil.

Veillez à garantir une aération suffisante de la pièce où se trouve le poêle. Une aération insuffisante peut engendrer une combustion incomplète et l'échappement de gaz toxiques dans la pièce. Consultez le chapitre « Conditions d'installation » pour de plus amples informations concernant l'aération.

Conditions d'installation

Généralités

L'appareil doit être raccordé à un conduit de cheminée fonctionnant correctement.

Pour les dimensions de raccordement : voir l'annexe « Caractéristiques techniques ».

de Informez-vous auprès d'un professionnel des pom- piers et/ou de votre compagnie d'assurances pour connaître les éventuelles exigences et dispositions z spécifiques.

Cheminée

La cheminée est nécessaire pour :

L'évacuation des gaz de combustion par tirage naturel.

L'air chaud dans la cheminée est plus léger que l'air extérieur et s'élève donc dans le conduit de cheminée.

L'aspiration d'air est nécessaire pour la combustion du combustible dans le poêle.

Une cheminée fonctionnant mal peut engendrer un retour de fumée lors de l'ouverture de la porte. Les dommages dus à un retour de fumée sont exclus de la garantie.

Il est interdit de raccorder plusieurs appareils (la chaudière du chauffage central, par exemple) au même conduit de cheminée, sauf dans des cas précis prévus par la réglementation régionale ou nationale. Lors de deux raccordements, veillez en tout cas que la

différence de hauteur entre les raccordements s'élève au moins à 200 mm.

Demandez à votre chauffagiste des conseils concernant la cheminée. Consultez la norme européenne EN13384 pour calculer correctement la configuration de la cheminée.

La cheminée doit satisfaire aux conditions suivantes :

La cheminée doit être fabriquée en matériaux rétaires, de préférence en acier inoxydable ou en céramique.

La cheminée doit être étanche, bien propre et garantir un tirage suffisant.

i Un tirage/dépression de 15 - 20 Pa à l'allure nominale est idéal.

La cheminée doit être aussi verticale que possible en partant de la sortie de l'appareil. Les changements de direction et les sections horizontales perturbent l'évacuation des gaz de combustion et peuvent créer une accumulation de suie.

La section intérieure du conduit ne doit pas être trop importante, afin d'éviter un refroidissement trop important des gaz de combustion risquant de réduire le tirage.

La cheminée doit de préférence présenter le mêm diamètre que le diamètre de la buse de raccordement.

Pour le diamètre nominal : voir l'annexe « Caractéristiques techniques ». Si le conduit de fumée est correctement isolé, le diamètre peut éventuellement être plus important (au maximum deux fois la section de la buse de raccordement).

La section (surface) de conduit de fumée doit être constante. Les élargissements et (plus particulièrement) les rétrécissements pertubent l'évacuation des gaz de combustion.

En cas de pose d'une mitre à la sortie de la cheminée : veillez à ce que la mitre ne réduise pas l'sortie d'évacuation de la cheminée et qu'elle ne surbe pas l'évacuation des gaz de combustion.

La cheminée doit déboucher dans une zone non turbée par des bâtiments, arbres ou autres

obstacles avoisinants.

La partie de la cheminée hors du toit doit toujours être isolée.

La cheminée doit être d'au moins 4 mètres de haut.

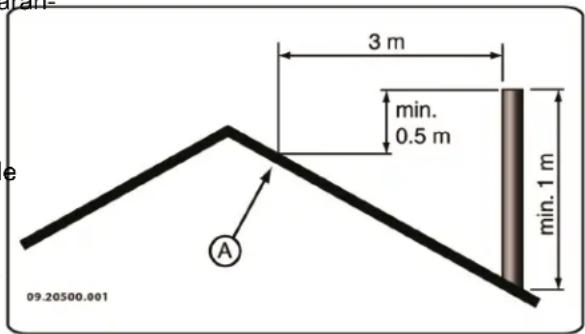

La règle de base est la suivante : 60 cm au-dessus du faîtage du toit.

Si le faîtage du toit est éloigné de plus de 3 mètres refrac de la cheminée : respectez les dimensions indiquées sur le croquis suivant. A = point le plus haut du toit à une distance de 3 mètres.

3 m min. 0.5 m min. 1 m 09.20500.001 A

eVentilation de la pièce

L'appareil a besoin d'air (oxygène) pour garantir une bonne combustion. L'appareil est alimenté en air de la pièce où il se trouve, par le biais d'admissions d'air réglables.

⚠️ Un manque d'aération peut engendrer une combustion incomplète et des gaz toxiques peuvent se répandre dans la pièce.

La règle de base est que l'alimentation en air doit être de 5,5 cm²/kW. Une aération supplémentaire est nécessaire dans les cas suivants :

L'appareil est placé dans une pièce correctement isolée.

Il existe une aération mécanique (VMC), un système d'aspiration central ou une hotte de cuisine dans une cuisine américaine, par exemple.

Véus pouvez créer une aération supplémentaire en plaçant une grille d'aération dans un mur donnant sur l'extérieur.

Veillez à ce que les autres appareils utilisant l'air (sèche-linge, second appareil de chauffage ou

aérateur de salle de bain) aient une propre arrivée d'air

extérieur ou soient éteints lorsque le poêle est allum

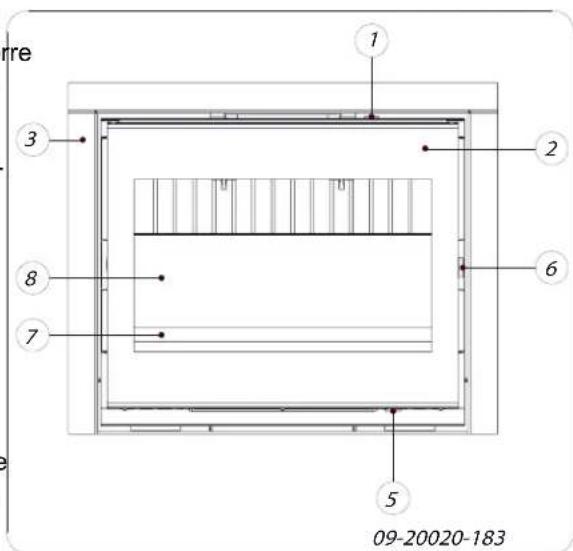

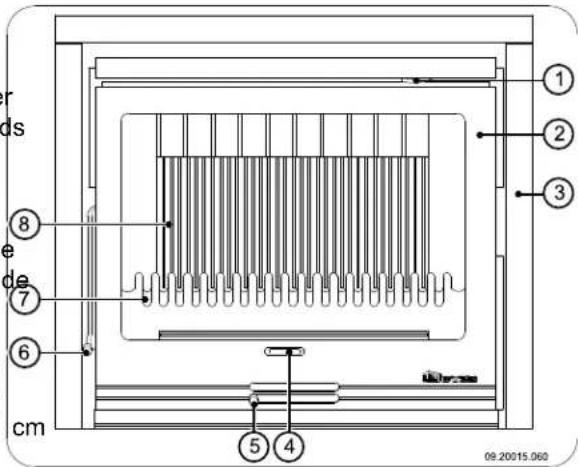

Description du produit

Sol et murs

Le sol sur lequel l'appareil sera posé, doit présenter une force portative suffisante. Pour connaître le poids de l'appareil : voir l'annexe « Caractéristiques techniques ».

Aucun fil électrique ne doit se trouver dans sol sous l'appareil et dans les parois autour l'appareil.

Tous les matériaux inflammables doivent être retirés du dessous de l'appareil, ou être protégés avec une dalle de béton d'au moins 6 d'épaisseur.

Les parois inflammables proches de l'appareil doivent être protégées avec une paroi en pierre d'au moins 10 cm d'épaisseur et 5 cm d'iso- lation.

Protégez les parois ignifuges proches de l'appareil avec une isolation d'au moins 2,5 cm d'épaisseur pour éviter toute fissure.

Protégez le sol inflammable contre l'émission de chaleur et les cendres éventuelles en posant un hourdis ignifuge. Voir l'annexe « Distance d'éloignement avec des matériaux inflammables ».

Veillez à ce qu'il y ait une distance suffisante entre l'appareil et les matériaux inflammables, tels que le mobilier.

Assurez-vous qu'il y ait suffisamment de ventilation autour des matériaux inflammables, comme une poutre décorative, par exemple. Voir annexe « Distance d'éloignement avec des matériaux inflammables ».

Les tapis doivent se trouver au moins à 80 du foyer.

Ne placez aucun matériel inflammable à moir de 50 cm des éventuelles ouvertures d'air de convection.

r ds 8 e de 7 6 cm ① ② ③ ⑤ ④ 09.20015.060

1 2 3 6 5 7 8 09-20020-183

1. Registre d'air secondaire
2. Porte
3. Cadre décoratif extérieur
   4 Tige de tisonnage
4. Registre d'air primaire
   §. Verrou
5. Corbeille
6. Plaques intérieures réfractaires

Caractéristiques de l'appareil

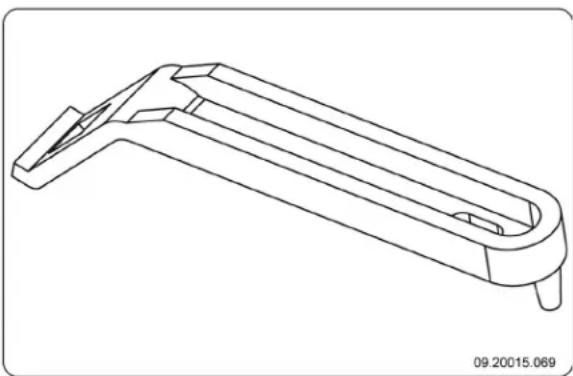

L'appareil est livré avec une poignée séparée permettant d'ouvrir la porte, il s'agit de la « main froide ».
L'appareil est vendu avec une deuxième poignée séparée permettant de retirer le bac à cendres, il s'agit de la « main froide » ; voir image suivante.

convection vers les autres pièces.

L'appareil est doté de deux ventilateurs intégrés qui favorisent la convection. La vitesse de rotation des ventilateurs est réglable par un régulateur de régime. Le régulateur de régime est fourni. Le ventilateur et le régulateur de régime sont raccordés au réseau électrique ; voir le paragraphe « Raccordement du ventilateur au réseau électrique ».

Le ventilateur est un ventilateur thermostatique, ce qui signifie qu'il n'entre en fonction que lorsque l'insert de cheminée est suffisamment chaud, et qu'il se désactive lorsque l'insert est suffisamment refroidi.

L'appareil peut être livré avec un cadre extérieur sur lequel vous pouvez fixer un cadre décoratif. Le cadre décoratif est disponible en option.

Installation

Préparation

<Le sens d'ouverture de la porte peut être modifié L'appareil est livré avec une porte s'ouvrant sur la droite. Pour obtenir une porte tournant vers la gauche, une tige de verrouillage disponible en option est nécessaire. Un livret d'instructions pour la modification du sens de rotation est fourni avec cette tige de verrouillage.
L'appareil est livré avec un set de raccordement pour l'apport d'air extérieur.
L'appareil n'est pas adapté pour un usage contir
Le foyer encastrable est doté d'un système de convection intégré. Lors de l'encastrement de l'appareil, il n'est donc pas nécessaire de construire e espace de convection particulier, ni de placer des grilles d'admission d'air ou des grilles d'évacuation d'air pour la convection.

i L'espace entre le foyer en fonte et le boîtier de convection en acier fait fonction d'espace de convection. L'air ambiant est aspiré par le dessous de l'appareil. L'air circule autour du foyer où il se réchauffe. Ensuite, l'air chaud s'échappe de l'espace de convection en pas- 1. Sant par le passage pour l'air qui se trouve en haut de la cheminée.

Contrôler le poêle immédiatement à la réception en recherchant les dommages (de transport) et autres manquements éventuels.

En cas de manquements ou dommages (de transport) éventuellement constatés, n'utilisez pas le poêle et informez le fournisseur.
Déposez les pièces démontables (plaques intérieures réfractaires, plaque de fond, corbeille, volet de décendrage et bac à cendres) de l'appareil avant d'installer ce dernier.
Afin de faciliter la manipulation et de prévenir des endommagements, vous pouvez d'abord retirer toutes les pièces démontables de l'appareil.
Veillez bien à la position d'origine de ces pièces, afin de pouvoir les replacer correctement après l'installation.

Ouvrez la porte de l'appareil.

1. Retirez les plaques intérieures réfractaires.

L'appareil est doté de deux raccordements supplémentaires pour transporter la chaleur de

Les plaques intérieures en fonte protègent la 1. Vissez le verrou de la porte.

chambre de combustion et réfractent la chaleur dans l'environnement.

Dévissez le tenon de fermeture de la porte se trouvant sur le montant.

Monter la poignée

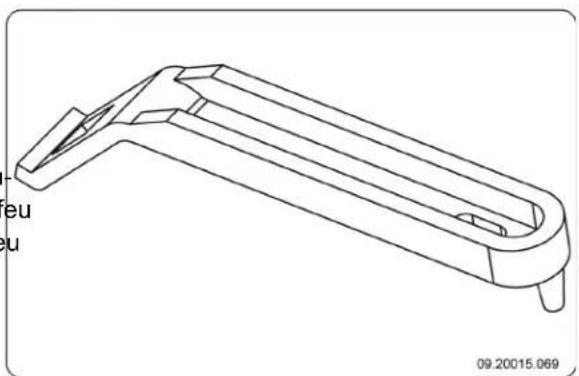

L'appareil est fourni avec une poignée séparée dite main froide ».

1. Retirez les pivots d'articulation des charnières.

La forme de la main froide dépend du modèle de l'appareil. 4. F

Assurez-vous de soutenir suffisamment la porte ; sans pivots d'articulation, la porte peut se détacher de l'appareil.

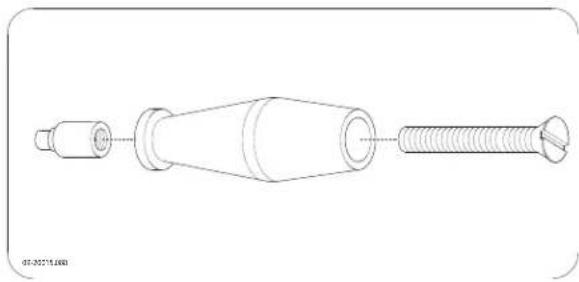

Fixer la poignée en bois avec la vis M8x50 fournie pièce de réduction ; voir illustration suivante.

1. Retirez la porte de l'appareil.

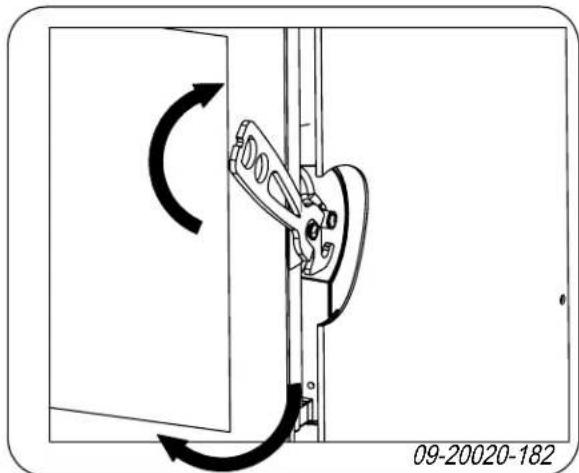

Pour ouvrir la porte, voir l'illustration suivante.

5à Oatez les bagues de fermeture du tenon de charnière et placez-les de l'autre côté de l'appareil.

1. Positionnez la porte au-dessus des tenons de charnière et placez les pivots d'articulation dans les charnières.

2. Vissez le verrou de l'autre côté de la porte.

3. Vissez le tenon de charnière de l'autre côté de la porte.

Remarque : Pour ajuster la fermeture de la porte, reportez-vous au chapitre « Entretien ».

Modifier le sens d'ouverture de porte

Si vous le souhaitez, vous pouvez modifier le sens d'ouverture de la porte. L'appareil est livré avec une porte s'ouvrant sur la droite. Suivez les instructions suivantes.

Raccorder le ventilateur au réseau électrique

Le foyer encastrable est livré avec deux ventilateurs intégrés et un variateur de vitesse séparé. L'appareil est également équipé d'un interrupteur thermoélectrique éteignant et allumant le ventilateur selon la température demandée.

Ces pièces doivent être raccordées au réseau électrique selon un des schémas de raccordement présentés ci-dessous.

Le schéma de raccordement est propre au modèle.

Le raccordement doit être exécuté par un installateur compétent.

Le foyer encastrable est équipé d'un câble électrique à trois brins.

Le foyer encastrable doit être séparé du réseau électrique par un interrupteur bipolaire.

Assurez-vous que le foyer encastrable soit mis à terre convenablement.

Voir annexe 2 pour des schémas de raccordement plus détaillés.

Encastrer dans une cheminée existante

Avant d'encastrer le foyer dans une cheminée existante, suivez les instructions suivantes :

1. Placez l'appareil à la bonne hauteur, sur un sol plat et à niveau.

Gardez à disposition le câble électrique de l'appareil.

1. Si vous souhaitez placer un cadre extérieur sur l'appareil, fixez d'abord les éclisses fournies sur les côtés de l'appareil, sans serrer totalement les vis. Le cadre extérieur est coincé entre l'appareil et les éclisses ; voir image suivante.

Si vous utilisez un tube flexible en inox : vissez le tube à la pièce de raccordement fournie, placez la pièce de raccordement dans le collier de raccord puis fixez la pièce en pliant les deux bords vers l'extérieur.

L'image suivante vous montre un exemple de placement de foyer encastrable dans une cheminée construite en respectant les instructions et les recommandations précédentes. plat

09.20015.058 C D E A B 3 mm

A Cheminée existante

1. Fermez la base de la cheminée avec un matériel B ignifuge. C

Espace de ventilation (15 mm minimum)

C Conduite d'évacuation de fumée existante

D Matériel réfractaire ou une pièce de jonction

Ouverture prévenant une remontée de pression

1. Effectuez une ouverture d'un diamètre de 150 cm ^D dans la base, pour y laisser passer le tuyau d'évacuation.

2. Effectuez l'ouverture au centre de la base en maintenant le collier de raccord sur le foyer.

3. Faites passer le tuyau d'évacuation par l'ouverture. Assurez-vous que le tuyau puisse être tiré vers le bas afin d'être fixé au collier de raccord. L'installation d'un foyer encastrable se fait en deux étapes : Vous pouvez, par exemple, utiliser un tuyau à longueur ajustable.

Encastrer dans une nouvelle cheminée

▶ Le placement et le raccordement du foyer encastrable

La construction de la cheminée autour du foyer encastrable.

Placer et raccorder le foyer trable

1. Placez l'appareil à la bonne hauteur, sur un sol et à niveau.
2. Si vous souhaitez placer un cadre extérieur sur l'appareil, fixez d'abord les éclisses fournies sur les côtés de l'appareil, sans serrer totalement les vis. Le cadre extérieur est coincé entre l'appareil ^2 et les éclisses ; voir image suivante.

En cas de maçonnerie fraiche, attendez qu'elle soit suffisamment sèche.

Evacuer l'air de convection

L'appareil est doté de deux raccordements sup- ençes-entaires pour transporter la chaleur de convection vers les autres pièces. Il doit y avoir des grilles de sortie d'air dans ces espaces. Si vous souhaitez utiliser sol pâte fonction, voici les étapes à suivre :

1. Retirez les deux plaques d'impression au-dessus du boîtier de convection en les délogeant avec un marteau.
2. Montez les deux colliers de raccord de 125 mm de diamètre, fournis avec l'appareil, sur les ouvertures, à l'aide des vis M8x16 et des écrous M8 fournis.
3. Raccordez-y le flexible de 125 mm de diamètre, et dirigez-le vers les espaces désirés.
4. Raccordez le flexible aux grilles de sortie d'air dans les espaces prévus.

Construction de la nouvelle cheminée

Vous allez construire l'espace de convection dans la cheminée. L'air doit pouvoir circuler librement dans cet espace. L'air doit pouvoir être tiré pour la combustion, et l'air chauffé par le foyer encastrable (l'air de convection) doit pouvoir circuler librement dans l'espace à chauffer ; voir image suivante.

1. Assurez-vous qu'il y ait un espace de convective de 15 mm entre les deux parois existantes, isolées correctement (voir le chapitre « Conditions d'isolation »), et l'arrière de l'appareil.
2. La maçonnerie ne doit pas reposer sur le foyer encastrable. Utilisez, si nécessaire, un support, tel qu'un support en fer. Laissez un espace d'au moins 3 mm entre le support et l'appareil.
3. Raccordez hermétiquement le poêle au conduit de cheminée.
4. Contrôlez le tirage de la cheminée et l'étanchéité du raccordement à la conduite d'évacuation de gaz fumigènes en allumant un petit feu d'essai avec du papier journal et du bois fin et sec.

Suivez les instructions suivantes lors de la construction de la cheminée :

La partie supérieure de la cheminée doit être fermée hermétiquement avec un ergot de blocage ignifuge et réfractaire.

L'ergot de blocage doit être à niveau et se situer au moins 30 cm sous l'ouverture pour gaz fumigènes au plafond.
Si vous le souhaitez, vous pouvez placer une grille de sortie d'air supplémentaire au-dessus de la cheminée et juste en-dessous de l'ergot de blocage.

N'utilisez pas de matériel inflammable dans l'espace de construction, et évitez la formation

de ponts thermiques en utilisant des matériaux calorifères.

Suivez les instructions suivantes lors de la construction de la cheminée :

1. Réalisez le pied du foyer en maçonnerie.

Assurez-vous que la porte du foyer puisse s'o vrir facilement au-dessus du plateau du foyer.

1. Continuez la maçonnerie jusqu'à la hotte.

Assurez-vous qu'il y ait toujours un espace de 2 mm entre le foyer encastrable et la maçonnerie, afin de pouvoir récupérer la chaleur émise par le foyer encastrable.

1. Si nécessaire, couvrez l'intérieur de la cheminée avec un matériel d'isolation réfléchissant.

Une couche supplémentaire dans l'espace de construction prévient toute émission de chaleur superflue vers les murs extérieurs et/ou vers les espaces attenants. Cela empêche également la détérioration de l'isolation des murs creux.

1. Continuez la maçonnerie autour de la cheminée jusqu'à l'ouverture pour gaz fumigènes au plafon

La maçonnerie ne doit pas reposer sur le foy encastrable. Placez un support tel qu'un fer p teur. Laissez un espace d'au moins 3 mm en le support et l'appareil.

1. Fermez l'espace de construction avec l'ergot de blocage.

2. Placez une grille d'air sous l'ergot de blocage p la ventilation de l'appareil.

3. Effectuez une ouverture au-dessus de l'ergot de blocage pour éviter toute remontée de pression.

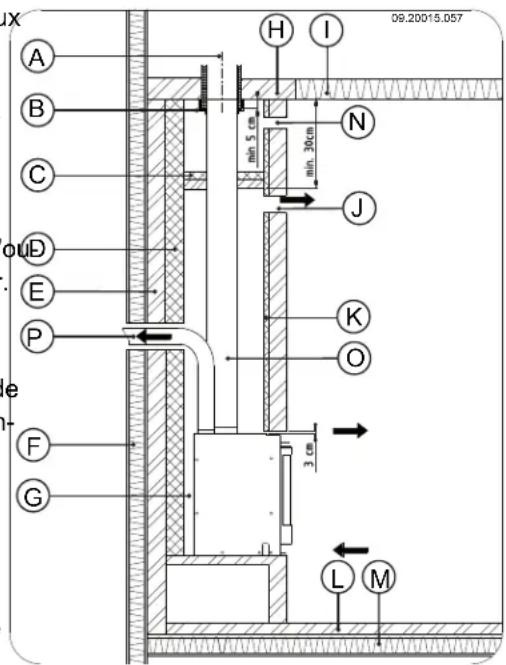

L'image suivante vous montre un exemple de placement de foyer encastrable dans une cheminée construite en respectant les instructions et les recommandations précédentes.

IX A B C ouD E P e F G H I min 5 cm min 30cm J K O 3 cm L M 09.20015.057

A Cheminée

B Matériel réfractaire ou une pièce de jonction

C Ergot de blocage

D Matériel d'isolation (5 cm minimum)

E Mur ignifuge

F Mur inflammable

er G Espace de ventilation (15 mm minimum)

H Plafond ignifuge

I Plafond inflammable

J Ouverture air de convection

K Isolation (en option)

L Sol ignifuge

M Sol inflammable

N Ouverture contre la remontée de pression

O Raccord prise

P Air de convection autre espace

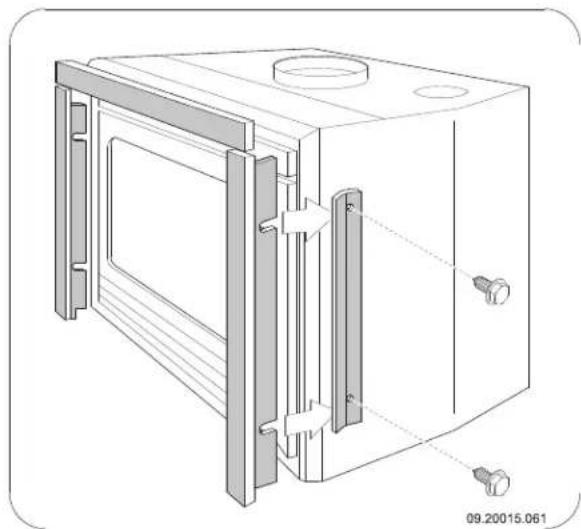

Monter cadre extérieur

L'appareil peut être livré avec un cadre assorti à trois ou quatre faces. Il est également possible de recevoir en option un cadre décoratif se fixant sur le cadre extérieur.

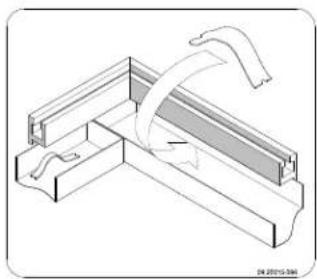

1. Montez le cadre extérieur en fixant les côtés les uns aux autres avec deux vis ; voir image suivante.

1. Montez le cadre décoratif en fixant les côtés du cadre décoratif à l'aide du raccord, et en les attachant au raccord en serrant les deux vis (A) ; voir image suivante.

1. Fixez le cadre (monté) sur l'appareil en faisant glisser les bordures de fixation situées sur les parois verticales du cadre, entre l'appareil et les éclisses ; voir image suivante.

1. Centrez le cadre décoratif par rapport au cadre extérieur ; voir image suivante.

1. Placez trois plaques de support sur chaque côté, entre le cadre décoratif et le cadre extérieur ; vo image suivante.

1. Replacez toutes les pièces démontées au bon endroit sur l'appareil.
2. Assurez-vous que la nouvelle cheminée soit suffisamment sèche avant d'allumer un feu.

Ne faites jamais faire fonctionner votre appareil si les plaques intérieures réfractaires ne sont pas montées.

L'appareil est à présent prêt pour l'emploi.

Utilisation

Première utilisation

Lorsque vous utilisez le poêle pour la première fois, faites un feu intensif pendant quelques heures. Ce feu durcira la laque résistante à la chaleur. Cela peut

toutefois générer de la fumée et une odeur incommodante. Ouvrez éventuellement quelques minutes les portes et les fenêtres de la pièce dans laquelle trouve le poêle.

Combustible

Il est possible de brûler du bois naturel (scie, haché suffisamment sec), des briquettes de lignite ainsi que de l'anthracite dans l'appareil.

N'utilisez jamais d'autres combustibles que celui prévu pour le poêle, car ils risquent d'endommager irremédiablement le poêle.

Les combustibles suivants ne doivent jamais être utilisés car ils sont polluants, et peuvent encrasser intesivement l'appareil et le conduit de cheminée et engendrer un départ de feu dans le conduit de cheminée :

N'utilisez pas de bois mouillé. Le bois mouillé donne moins de chaleur car toute l'énergie va être consacrée à l'évaporation de l'humidité. Cela produit également beaucoup de fumée et des dépôts de suie sur la porte du poêle et dans le conduit de cheminée. La vapeur d'eau se condense dans le poêle et peut provoquer des fuites le long des joints eu poêle et des tâches noires sur le sol de la pièce. La vapeur d'eau peut aussi se condenser dans le conduit de cheminée et former de la créosote. Le créosote est extrêmement inflammable et peut produire un départ de feu dans la cheminée.

Briquettes de lignite

es briquettes de lignite présentent à peu près les êmes caractéristiques de combustion que le bois.

Avant de placer des briquettes de lignite, veillez à avoir un bon lit de charbon de bois.

Bois traités, tels que bois de démolition, bois pe bois imprégné, bois conservé, contreplaqué et aggloméré.
Plastique, vieux papier et déchets ménagers.

Pour allumez le poêle, suivez les instructions dans le paragraphe « Allumage ».

Bois

Utilisez de préférence du bois dur provenant d'es sences feuillues telles que le chêne, le hêtre, le bouleau et les arbres fruitiers. Ces bois brûlent l'tement avec des flammes douces et régulières. Les bois de conifères contient plus de résine, brûle par rapidement et produit plus d'étincelles.

Utilisez du bois sec d'un pourcentage d'humidité maximum de 20 %. Pour cela le bois doit avoir séché pendant 2 ans au moins.

Sciez le bois à la mesure et fendez-le lorsqu'il est Pour allumez le poêle, suivez les instructions dans encore vert. Le bois vert se fend plus facilement et le paragraphe « Allumage ». le bois fendu sèche mieux. Stockez le bois sous un auvent où le vent peut circuler.

Boulets d'anthracite

Les anthracites sont répartis dans différentes catégories d'après leurs caractéristiques, déterminées dans certains cas par la réglementation, telles que le pourcentage de matières volatiles. La teneur en cendres de l'anthracite se situe entre 3 % et 13 %. Plus la teneur en cendres est faible, plus la puissance calorifique est élevée et moins il sera nécessaire de plus décendrer le poêle.

Utilisez de préférence de l'anthracite de catégorie A avec une faible teneur en cendres.
Utilisez le calibre recommandé 12/22 ou 20/30.

est Pour allumez le poêle, suivez les instructions dans t et le paragraphe « Allumage ».

Allumage

Vous pouvez vérifier le tirage de la cheminée en allumant une boule de papier au-dessus du déflecteur du poêle. Si la cheminée est froide, le tirage dans le conduit de cheminée est souvent insuffisant et la fumée peut se répandre dans la pièce. Procédez comme suit pour allumer le poêle afin de prévenir le risque d'enfumage de la pièce.

1. Empilez deux couches de bûches de taille moyenne l'une sur l'autre en les croisant.
2. Empilez sur les bûches deux couches de bois d'allumage l'une sur l'autre en les croisant.
3. Posez un allume-feu dans la couche inférieure de bois d'allumage et allumez-le en suivant les instructions sur son emballage.

1. Fermez la porte du poêle et ouvrez l'arrivée d'air primaire et l'arrivée d'air secondaire du poêle ; voir l'illustration suivante.

2. Laissez brûler le feu d'allumage jusqu'à ce qu'il y ait un lit de braises ardentes. Vous pouvez ensuite mettre un peu plus de combustible et régler le poêle, voir le paragraphe « La combustion au bois ».

al- e 09-20020-181

voir y 09-20020-180

• = Fermé ○ = Ouvert

Utilisation des registres d'air

L'appareil est doté de deux registres d'air. Le registre d'air primaire se trouve sur le dessous, dans la porte, et permet de régler l'air sous la grille. Le registre d'ai secondaire se trouve au-dessus de la porte et régule l'air pour la vitre (système air-wash).

Il est possible de manipuler le registre d'air avec la ^3 main froide. La forme de la main froide dépend du modèle de l'appareil.

Pour ce qui est de la position ouverte et fermée du registre d'air, voir les images suivantes.

La combustion au bois

rès avoir suivi les instructions pour faire un feu d'almage :

Ouvrez lentement la porte de l'appareil.

Étalez uniformément le lit de braises dans le fond du foyer.

Empilez quelques bûches sur le lit de charbon de bois.

Empilage non serré

Quand le bois est empilé non serré, il brûlera vite d' fait que l'oxygène pourra atteindre facilement chaque bûche. Un empilage de cette façon est recommandé si vous souhaitez chauffer pendant une période courte.

Empilage serré

Quand le bois est empilé serré, il brûlera plus lentement du fait que l'oxygène ne pourra atteindre que quelques bûches. Un empilage serré est recommandé si vous souhaitez chauffer pendant une longue période.

1. Fermez la porte de l'appareil.
2. Fermez l'arrivée d'air primaire et laissez l'arrivée d'air secondaire ouverte.

⚠️ Remplissez au maximum un tiers du volume total du corps de chauffe.

Allumer un feu avec des briquettes de lignite

Les briquettes de lignite brûlent presque de la même manière que le bois. Veillez à une alimentation en air suffisante sous le feu en utilisant l'admission d'air primaire. Voir également le paragraphe « Combustion au bois ».

La combustion de briquettes de lignite produit beaucoup de cendres. Il faut donc éliminer régulièrement les cendres excédentaires. Voir le chapitre « Décendrage » pour consulter les instructions.

Pour connaître les caractéristiques et la manière d'utiliser les briquettes de lignite : consultez votre fournisseur de briquettes de lignite ou lisez l'emballage des briquettes de lignite.

Après avoir suivi les instructions d'allumage :

1. Ouvrez lentement la porte de l'appareil.
2. Étalez uniformément le lit de braises dans le fond du foyer.
3. Placez les briquettes de lignite sur le lit de braises.
4. Fermez la porte.

Allumer un feu avec de l'anthracite

Utilisez une corbeille pour conserver l'anthracite ; voir image suivante. Le manchon est disponible en option.

Fermez toujours le registre d'air secondaire lorsque vous allumez un feu avec des bou d'anthracite.

Réglage de l'air de combustion

Ouvrez la grille de chauffage en tirant la tige Le depoêle est doté de différents dispositifs pour régler tisonnage vers l'avant. l'air.

Après avoir suivi les instructions d'allumage :

1. Ouvrez complètement le registre d'air primaire.

2. Ouvrez lentement la porte de l'appareil.

3. Étalez uniformément le lit de braises dans le fond du foyer.

4. Étalez le contenu d'une pelle de boulets sur le lit de braises et attendez que les boulets soient rouges avant d'ajouter une dose supplémentaire.

5. Ajoutez maintenant plus de boulets.

Attention de ne pas étouffer le feu en ajoutant une dose trop importante de boulets d'un seul coup.

La quantité maximale a été atteinte lorsque la quantité précédente de boulets ardents est tout juste visible.

1. Fermez la porte.

2. Laissez le charbon brûler pendant 20 à 30 minutes et réglez l'apport d'air avec le registre d'air primaire.

3. Utilisez la tige de tisonnage pour secouer la grille jusqu'à ce que des charbons luisants tombent dans le cendrier.

4. Ouvrez complètement le registre d'air primaire.

5. Ajoutez de nouveau du charbon jusqu'à la quantité maximale.

Assurez-vous que la grille soit ouverte après avoir tiré la tige de tisonnage vers l'avant.

1. Après quelques minutes, placez le registre d'air primaire dans la position désirée.

Si la corbeille ou la grille de tisonnage commencent à rougir, votre feu est trop fort La g de tisonnage et/ou la corbeille risquent de se déformer.

Le registre d'air primaire permet de régler l'air sous la grille.

Le registre d'air secondaire régule l'air pour la vitre (air-wash).

Conseils

Ne laissez jamais le feu brûler avec la porte du poêle ouverte.

Faites régulièrement un feu intensif dans le poêle.

Lorsque l'on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Le goudron et la créosote sont extrêmement inflammables. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la cheminée peut provoquer un feu dans le conduit de cheminée. C'est pourquoi il est recommandé de faire régulièrement un feu bien vif, afin de faire disparaître ces dépôts éventuels de goudron et créosote.

En outre, en cas de feu trop faible, du goudron peut se déposer sur la vitre et la porte du poêle. En cas de température extérieure douce, il est préférable de faire un bon feu vif pendant quelques heures, plutôt que de faire fonctionner le poêle avec un feu faible pendant une longue période.

Réglez l'admission d'air avec l'arrivée d'air secondaire.

L'arrivée d'air secondaire oxygène non seulement le feu, mais « balaye » aussi la vitre ce qui prévient son encrassement prématuré.

Ouvrez temporairement l'arrivée d'air primaire si l'admission d'air par l'arrivée d'air secondaire est insuffisante ou si vous souhaitez raviver le feu.

Remplir régulièrement avec une petite quantité de bûches de bois est mieux que de remplir avec une grosse quantité de bûches d'un coup.

Il est préférable d'ajouter une petite quantité de quettes de lignite ou de boulets d'anthracite à la fois, plutôt que d'en mettre une grande quantité d'un seul coup.

N'ajoutez plus de combustible et laissez le foyer s'éteindre de lui-même. Si la puissance du feu est diminuée en réduisant l'alimentation d'air, des gaz toxiques se dégagent. Pour cette raison, laissez toujours le foyer s'éteindre de lui-même. Surveillez le feu jusqu'à ce qu'il soit totalement éteint. Une fois le feu totalement éteint, vous pouvez fermer tous les registres d'air.

Après la combustion du bois, une quantité de cendres relativement réduite reste dans l'appareil. Ce lit de cendres est un excellent isolant pour le fond du foyer et garantit une meilleure combustion. De ce fait, il est recommandé de laisser une fine couche de cendre le fond du foyer.

Après avoir fait un feu avec des briquettes de ligni des boulets d'anthracite, il reste beaucoup de cendres. Éliminez régulièrement les cendres excédentaires.

1. Replacez le bac à cendres et fermez la porte de l'appareil.

Brouillard et brume

Le brouillard et la brume perturbent l'évacuation des gaz de combustion au travers du conduit de chemiée. La fumée peut être rabattue dans la pièce et devenir très incommodante. S'il n'est pas vraiment nécessaire de chauffer avec le poêle, il est recommandé de ne pas faire de feu en cas de brume ou brouillard.

Les cendres ne doivent jamais toucher la partie inférieure de la grille. La grille risque de sur-chauffer et d'être endommagée.

Résolutionproblèmes

L'alimentation en air par le fond du foyer ne doit tefois pas être perturbée et il faut prévenir toute ac mulation de cendres derrière la plaque intérieure. Il faut donc éliminer régulièrement les cendres excédentaires.

Consulter l'annexe « Tableau de diagnostic » pour résoudre des problèmes éventuels pendant l'usage du cpu-poêle.

Entretien

1. Ouvrez la porte de l'appareil.

Pour conserver votre appareil en bon état, suivez les instructions d'entretien présentées dans ce chapitre.

1. Utilisez la tige de tisonnage pour faire tomber les cendres excédentaires à travers la grille et dans le cendrier.

Conduit de cheminée

1. Retirez le bac à cendres en utilisant la main fro fournie et videz le cendrier ; voir les deux images suivantes.

Dans de nombreux pays, la loi impose le contrôle et l'entretien par un professionnel des conduits de cheminée.

Au début de la saison de chauffe : faites ramonen votre conduit de cheminée par un spécialiste agréé.

Pendant la saison de chauffe et après une longue période d'inutilisation de la cheminée : faites contrôler les dépôts éventuels de suie dans le conduit de cheminée.

À la fin de la saison de chauffe : bouchez le conduit de cheminée avec du papier journal.

En éliminant régulièrement la cendre qui s'accumule éventuellement derrière les plaques intérieures en fonte permet de prolonger leur durée de vie. Si la cendre accumulée derrière une plaque en fonte n'est pas retirée, la plaque ne peut réfracter la chaleur dans l'environnement et risque de se déformer, voire se fendre.

Ne faites jamais faire fonctionner votre appareil si les plaques intérieures réfractaires ne sont pas montées.

Nettoyage et autre entretien régulier

Ne nettoyez pas votre poêle si celui-ci est encore chaud.

Nettoyez l'extérieur du poêle avec un chiffon sec non pelucheux.

À la fin de la saison de chauffe, vous pouvez nettoyer l'intérieur de l'appareil comme suit : 2.

Déposez tout d'abord éventuellement les plaques intérieures réfractaires. Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage des plaques intérieures.

Nettoyez éventuellement les canaux d'alimentation en air.

Déposez le déflecteur qui se trouve au-dessus de l'appareil et nettoyez-le.

Contrôle des plaques intérieures réfractaires

Les plaques intérieures réfractaires sont des pièces sujettes à l'usure. Les plaques intérieures en vermiculite sont fragiles. Ne heurtez pas les plaques irieures avec les bûches. Contrôlez régulièrement les plaques intérieures et remplacez-les si nécessaire.

Voir le chapitre « Installation » pour consulter les instructions concernant la dépose et le remontage ^2 des plaques intérieures.

Les plaques intérieures isolantes en vermiculite ou en chamotte peuvent présenter des craquelures. Ces dernières ne nuisent cependant pas au bon fonctionnement des plaques.

Démontage du clapet et du déflecteur

Le clapet et le déflecteur sont démontables. Pour démonter le déflecteur, vous devez d'abord retirer le et clapet et sa tige.

1. Ouvrez la porte de l'appareil.
2. Soulevez légèrement le clapet fermé et faites le glisser au-dessus du déflecteur, afin que les deux soient libérés.
3. Retirez le clapet et la tige de l'appareil.
4. Dévissez le support de pièce en desserrant l'écrou M8. Le support de pièce se trouve au centre, contre la plaque supérieure de l'appareil.
5. Soulevez l'avant du déflecteur, tirez-le vers e l'avant, puis retirez le déflecteur de l'appareil.

Remarque : Suivez les instructions ci-dessus dans le sens inverse pour le montage du clapet et du déflecteur, avant l'utilisation de l'appareil.

Nettoyage du verre

Une surface en verre propre retient moins facilement la poussière. Procédez comme suit :

1. Éliminez la poussière et la suie avec un chiffon sec.

2. Nettoyez le verre avec un nettoyant pour vitres de poêle :

a. Appliquez du nettoyant pour vitres de poêle sur une éponge, répartissez-le sur toute la surface en verre et laissez agir.
b. Éliminez ensuite les saletés avec un chiffon humide ou de l'essuie-tout.

1. Nettoyez une nouvelle fois la surface en verre suivante. avec un produit ordinaire de nettoyage du verre.

2. Nettoyez la surface en verre en la frottant avec un chiffon sec ou de l'essuie-tout.

N'utilisez jamais de produits abrasifs ou mordants pour nettoyer la surface en verre.

Portez des gants de nettoyage pour protéger vos mains.

Si la vitre du poêle est brisée ou fendue, il faut la remplacer avant d'utiliser à nouveau l'appareil.

Veillez à ce que le nettoyant pour vitres de poêle ne s'infiltre pas entre le verre et la porte en fonte.

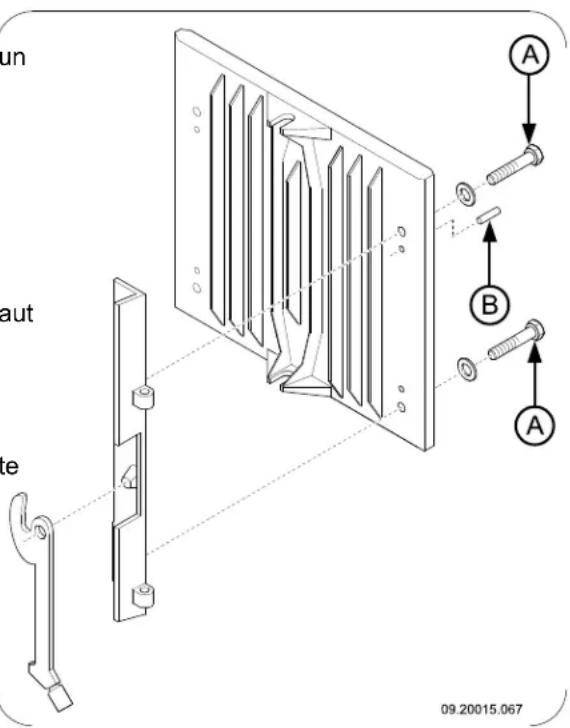

Graissage

Bien que la fonte soit un métal autolubrifiant, vous devez régulièrement graisser les pièces mobiles.

Graissez les pièces mobiles (telles que systèmes de guidage, charnières, verrous et réglettes d'air), avec de la graisse ininflammable disponible dans commerce spécialisé.

un aut te 09.20015.067

Ouvrez la porte de l'appareil ; le montant charnière est à présent visible et accessible.

Réparation de la couche de finiti

Les petits dommages de la laque peuvent être réparés avec un aérosol de laque spéciale résistant à la chaleur et disponible auprès de votre fournisseur.

Contrôle de l'étanchéité

Vérifiez que le cordon d'étanchéité ferme hermétiquement la porte. Le cordon d'étanchéité s'use et doit être remplacé à temps.

Dépistez les fuites d'air éventuelles de l'appareil. Mastiquez les interstices éventuels avec du kit pour poêle.

Avant d'allumer le poêle, laissez bien sécher le kit qui autrement gonflera à cause de l'humidité qu'il contient, provoquant une nouvelle fuite d'air.

1. Desserrez légèrement les deux vis de fixation du montant charnière. Les vis de fixation se trouvent arés à l'intérieur du foyer.

2. Faites glisser le montant charnière dans la position souhaitée.

3. Utilisez les vis de réglage pour positionner le montant charnière dans la largeur de l'appareil.

4. Serrez les deux vis de fixation et contrôlez la fermeture de la porte.

Ajustage de la porte

Vérifiez que la porte ferme correctement, et, si nécessaire, ajustez le montant charnière ; voir image

Annexe 1 : Caractéristiques techniques

Modèle 2200 / 2210 / 2220 / 2020

Modèle 2200 2210 2220 2020
Puissance nominale 8 kW 8 kW 8 kW	7 kW
Raccordement au conduit de cheminée (diamètre)	150 mm 150	mm 150	mm 150	mm
Poids	140 kg	175 kg	150 kg	130 kg
Combustible recommandé	Bois	Bois	Bois	Bois
Caractéristique combustible, longueur max. bois	50 cm	50 cm	50 cm	40 cm
Branchement électrique	230 V, 50 Hz, 0,5 A

Combustible	Bois	Briquettes de lignite	Boulets d'an-thracite
Débit massique de gaz de fumée	7,7 g/s	8,9 g/s	7,8 g/s
Augmentation de la température mesurée à la section de mesure	295 K	289 K	272 K
Température mesurée à la sortie d'éva-cuation de l'appareil	340 °C	-	-
Tirage minimum	14 Pa	14 Pa	14 Pa
Émission CO (13 % )	0,10 %	0,06 %	0,04 %
Émission NOx (13 % )	106 mg/Nm ^3	-	-
Émission CnHm (13 % )	51 mg/Nm ^3	-	-
Émission de poussières	31 mg/Nm ^3	-	-
Rendement	78,3 %	75,4 %	76,4 %

Modèle 2500 / 2510 / 2520 / 2620

Modèle 2500 2510 2520 2620
Puissance nominale 10 kW 10 kW 10	kW 10 kW
Raccordement au conduit de cheminée (diamètre)	150 mm 150	mm 150 mm	150 mm
Poids	150 kg	180 kg	160 kg	160 kg
Combustible recommandé	Bois	Bois	Bois	Bois
Caractéristique combustible, longueur max. bois	50 cm	50 cm	50 cm	50 cm
Branchement électrique	230 V, 50 Hz, 0,5 A

Combustible	Bois	Briquettes de lignite	Boulets d'an-thracite
Débit massique de gaz de fumée	9,2 g/s	9,7 g/s	8,1 g/s
Augmentation de la température mesurée à la section de mesure	264 K	318 K	314 K
Température mesurée à la sortie d'éva-cuation de l'appareil	320 °C	-	-
Tirage minimum	14 Pa	14 Pa	14 Pa
Émission CO (13 % _2 D)	0,10 %	0,09 %	0,05 %
Émission NOx (13 % _2 D)	52 mg/Nm ^3	-	-
Émission CnHm (13 % _2 D)	21 mg/Nm ^3	-	-
Émission de poussières	16 mg/Nm ^3	-	-
Rendement	80,0 %	76,4 %	79,0 %

Annexe 2 : Schémas de raccordement

Voici la signification des indications apparaissant dans les schémas :

T1 interrupteur thermoélectrique
V1 ventilateur
V2 ventilateur
L1 lampe
R1 résistance
S1 2-régulateur

Modèle 2020

Modèle 2220, modèle 2520 et modèle 2620

Modèle 2210 et modèle 2510

V1 V2 L1 T1 230 V N L2 L3 N

Modèle 2200 et modèle 2500

Les modèles 2200 et 2500 sont équipés d'un régulateur à deux niveaux permettant de ré il n'y a pas de fonction thermostat.

Annexe 3: Dimensions

2020

590 495 Dovre 440 Ø150 Ø125 75 120 430 09.20017.044

2200

595 560 670 450 Ø150 200 110 Ø125 450 09.20017.043

2210

730 550 Dovre 630 495 Ø125 Ø150 85 120 430 09.20017.015

2220

690 540 Dovre 540 Ø125 Ø150 75 120 430 09.20017.014

2500

655 620 670 450 Ø150 200 110 Ø125 450 09.20017.042

2510

Dovre 610 730 630 495 Ø125 Ø150 85 120 430 09.20017.016

2520

690 600 Dovre 540 Ø125 Ø150 75 120 430 09.20017.012

2520BS

480 690 600 540 125 75 Ø125 Ø150 430 485 09.20017.013

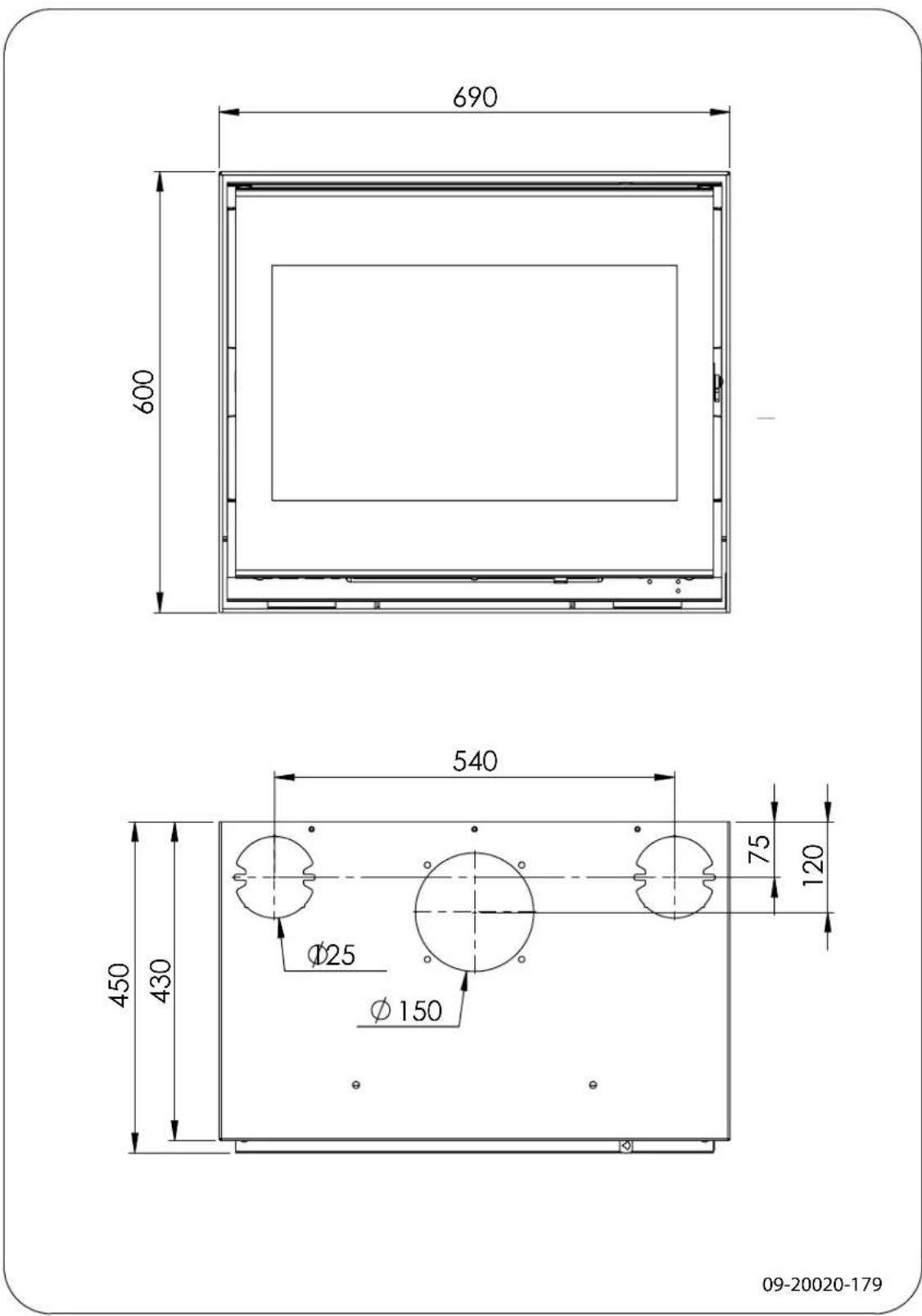

2620SC

690 600 540 75 120 450 430 Ø25 Ø150 09-20020-179

Annexe 4 : Distance d'éloignement avec des matériaux combustibles

Espace de ventilation minimum hors de la plage de rayonnement

MIN 1 CM MIN 1 CM 09.20015.048

Dimensions en centimètres du hourdis ignifugé

99.20015.346 V S

09.20015.047

Dimensions minimisales hourdis ignifuge

$$ V > H + 3 0 > 6 0 $$

$$ S > H + 2 0 > 4 0 $$

Annexe 5 : Tableau de diagnostic

					Problème
●					Le bois ne continue pas de brûler
	●				Dégage une chaleur insuffisante
		●			Retour de fumée lors du remplissage du poêle
			●		Le feu est trop vif, impossible de bien régler le poêle
				●	Dépôt sur la vitre
					cause possible solution	éventuelle
●	●	●		●	Tirage insuffisant	Une cheminée froide présente souvent un tirage insuffisant. Pour allumer un feu, suivez les instructions données au chapitre « Utilisation »; ouvrez une fenêtre.
●	●	●		●	Le bois est trop humide Utilisez du bois à 20 %d'humidité maximum.
●	●	●		●	Dimensions du boistrop importantes	Utilisez du petit bois pour allumer votre feu. Utilisez des souches de boisfendues d'une circonférence maximale de 30 cm.
●	●	●	●	●	Le bois est mal empilé	Posez le bois en veillant à ce que suffisamment d'air puisse passer entre les bûches (empilage non serré, voir « La combustion au bois »).
●	●	●		●	Mauvais fonctionnement de la cheminée	Vérifiezque la cheminée satisfait aux conditions suivantes : 4 mètres de haut minimum, diamètre approprié, isolation correcte, intérieur du conduit lisse, sans trop de coudes, aucune obstruction (nid d'oiseaux, dépôt de suie important), hermétique (sans interstices).
●	●	●		●	Sortie de la cheminée inadéquate	Doit être suffisamment haute au-dessus du toit, dans une zone déga-gée.
●	●	●	●	●	Réglage inadéquat des alimentations d'air	Ouvrez entièrement les alimentations d'air.
●	●	●		●	Raccordement inadéquat du poêle au conduit de cheminée	Le raccordement doit être hermétique.
●	●	●		●	Dépression dans la pièce où le poêle installé	est Desactivez les systèmes d'aspiration.
●	●	●		●	Alimentation insuffisante en air frais	Prévoyez une alimentation en air frais suffisante, utilisez sinéces-saire un raccordement d'air extérieur.
●	●	●		●	Conditions météorologiques défavorables ? Inversion (flux d'air inversé dans la cheminée du fait d'une température extérieure élevée), fortes rafalesde vent	En casd'inversion du fluxd'air, l'usage de l'appareilest déconseillé. Posez si nécessaire une hotte aspirante sur la cheminée.
		●			Courant d'air dans la pièce	Évitez les courants d'air dans la pièce, évitez de poser le poêle à proximité d'une porte ou de gaines d'air de chauffage.
				●	Les flammes touchent la vitre	Veillezà ce que le bois ne se trouve pas trop près de la vitre. Fermez un peu plusl'arrivée d'air primaire.
			●		De l'air s'échappe du poêle Vérifiezles	fermetures de la porte et lesjoints de l'appareil.

Index

A

Aération du feu.21......

Ajout

boulets d'anthracite 22

briquettes de lignite 22

Ajout de combustible..22......

Alimentation en air extérieur raccordement .15....

Allumage .18

Arrivée d'air primaire..19....

Arrivée d'air secondaire 19

Arrivées d'air.19....

Augmentation de la température section de mesure.... 25-26

Avertissement

aération 9

conditions d'assurances 9

consignes 9

départ de feu dans conduit de cheminée. 9

départ de feu dans le conduit de cheminée 21

feu dans le conduit de fumée 18

matériaux inflammables.... 9

nettoyant pour vitres de poêle 24

plaques intérieures réfractaires.... 17

surface brûlante 9

ventilation 10

vitre brisée ou fendue 9, 24

B

Bac à cendres

ouverture 22

Bois 18

conservation 18

essence adaptée 18

mouillé .18

ne brûle pas 40

séchage 18

Bois d'allumage 40

Bois de conifères.... 18

Bois mouillé 18

Bord décoratif

monter 16

Boulets d'anthracite.... 18

Briquettes de lignite 18

Brouillard, ne pas faire de feu.... 22

Brume, ne pas faire de feu 22

C

Cadre

monter 16

Chaleur, insuffisante 22, 40

Charbons

teneur en cendres 18

Charnière

ajuster 24

Cheminée

conditions 10

diamètre de raccordement.... 25-26

Clapet

monter 23

Combustible

adapté 18

ajout 22

anthracite 18

bois 18

boulets d'anthracite.18....

briquettes de lignite 18

inadapté 18

lignite 18

quantité nécessaire.22......

remplissage 22

Combustible adapté.... 18

Combustible inadapté 18

Combustion 19

ajout de combustible 20

anthracite 20

briquettes de lignite 20....

chaleur insuffisante.... 22, 40

feu trop vif 40

impossible de bien régler le poêle.... 40

remplissage du combustible 19

remplissage en combustible.... 22

Conditions météorologiques, ne pas faire de feu 22

Conduit de cheminée

entretien 22

Cordon d'étanchéité de la porte.... 24

Couche de finition, entretien 24

Créosote 21

D

Décendrage 22 lignite 20

Déflecteur monter .23....

Dimensions 30

É

Émission de poussières 25-26

E

Empilage des bûches 20

Entretien conduit de cheminée 22. étanchéité 24. graissage 24. nettoyage du poêle 23. nettoyage du verre 23. plaques intérieures réfractaires.... 23

Ergot de blocage espace de convection.... 15

Espace de convection ergot de blocage.... 15

Éteindre le foyer 22

F

Feu allumage 18

Feu d'allumage 18

Finition cadre décoratif.... 16

Fonte plaques intérieures ....13 réfractaire ....13

Force portative du sol 11.

Foyer extinction 22

Fuite d'air....24

Fumée lors de la première utilisation ....17

G

Gaz de fumée débit massique .... 25-26 température .... 5,7

Goudron 21

Graissage 24

Graisse pour graissage 24

Grille de ventilation.... 10

H

Hauteur de remplissage du poêle ..... 20

|

Interstices dans l'appareil 24

L

Laque 17

Lignite cendre ....20 combustion ....20

M

Matériau combustible remplissage ....20

Matériaux combustibles distance entre.... 39

Mise en place dimensions .... 30

Mitre de cheminée 10

Mitre sur la cheminée..10....

Murs sécurité incendie.... 11

N

Nettoyage poêle 23 verre 23

nettoyant pour vitres de poêle 23

0

Ouvrir bac à cendres.... 22

P

Plaques intérieures en fonte 13

Plaques intérieures réfractaires avertissement ....17 entretien ....23

Poids 25-26

Porte ajuster ....24 cordon d'étanchéité ....24

fermeture 24

modifier le sens d'ouverture 12....

Prévention d'un départ de feu dans le conduit de cheminée .21....

Problèmes éventuels 22

Puissance nominale.22,.25-26.....

R

Raccordement

dimensions 30

Ramonage du conduit de cheminée.22....

Réglage de l'air.21

Réglage de l'air de combustion.21......

Réglage de l'arrivée d'air 21

Remplissage en combustible.... 22

Remplissage en matériau combustible

retour de fumée.... 40

Rendement 5,7,25-26

Résolution de problèmes.... 40

Retirer

cendres 22

Retirer les cendres 22

Retour de fumée 9,40

s

Séchage du bois.18....

Sécurité incendie

distance entre le poêle et les matériaux combustibles 39

meubles 11

murs 11

sol 11

Sens d'ouverture

modifier 12

Sols

force portative.... 11

sécurité incendie 11

Soutirage

chaleur de convection 12, 15

stockage du bois.... 18

T

Tapis 11

Température 25-26

Tirage 25-26

U

Utilisation continue 12

V

Ventilateur

électrique 12

thermostatique 12

Ventilation 10

règle de base 10

Verre

dépôt 40

nettoyage 23

Vitres

dépôt 40

nettoyage 23

Inhaltsverzeichnis

Einleitung 3

Tel : [phone]

B-2381 Weelde

Fax : [phone]

Belgien

E-Mail: [e-mail]

Sicherheit

B-2381 Weelde Fax : [phone]

Belgio E-mail : [e-mail]

Sicurezza
