GEBRUIKSAANWIJZING 2510CTD DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING

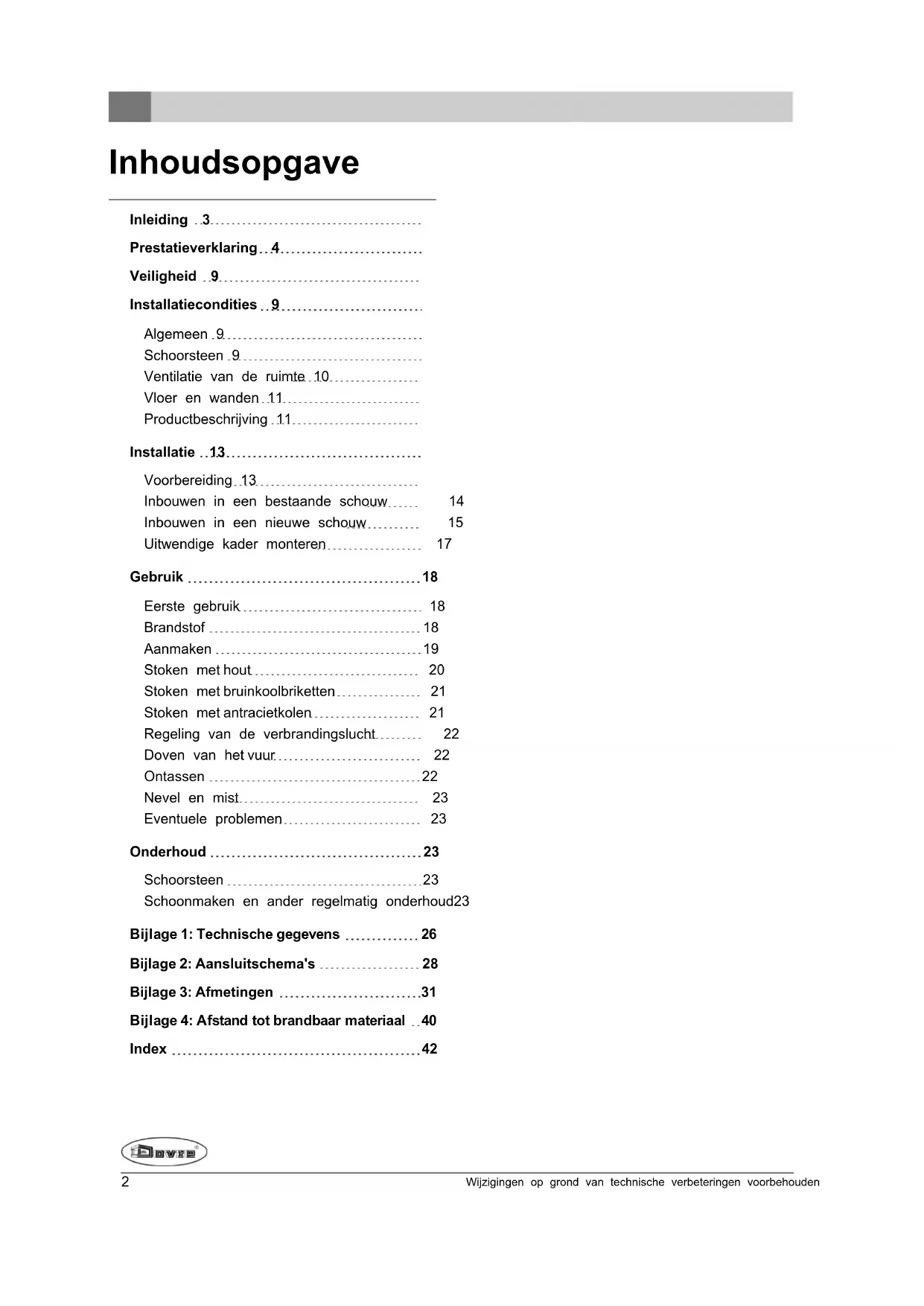

Prestatieverklaring...4....

Veiligheid 9

Installatiecondities 9

Algemeen 9

Schoorsteen 9

Ventilatie van de ruimte 10

Vloer en wanden 11....

Productbeschrijving 11

Installatie ..13....

Voorbereiding 13

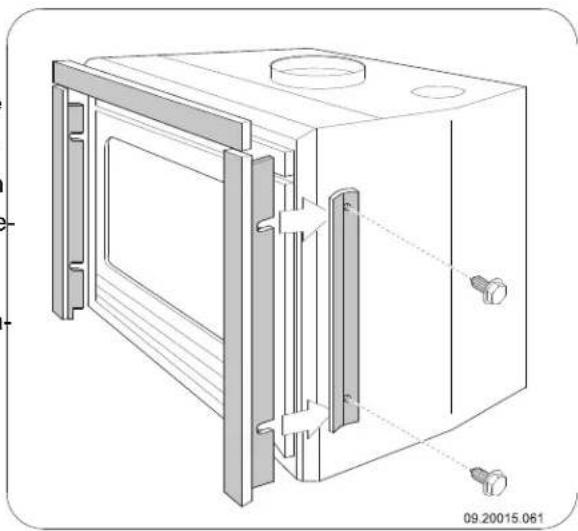

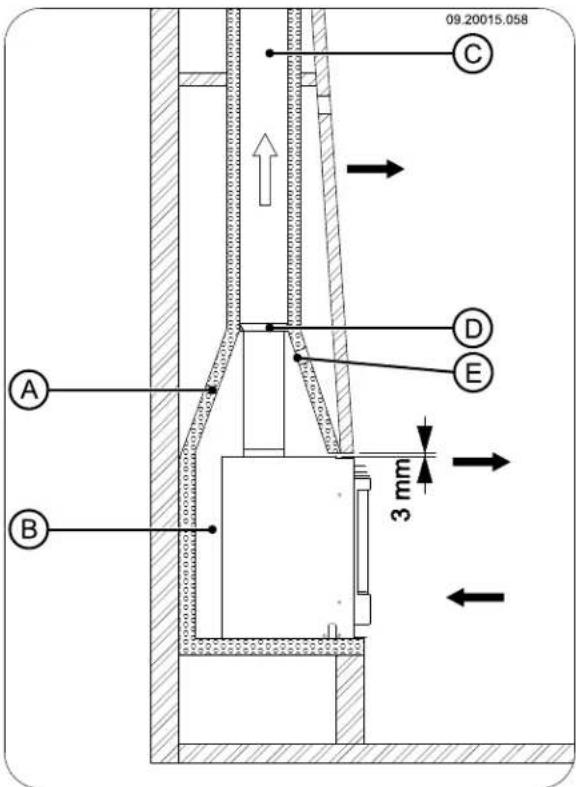

Inbouwen in een bestaande schouw.... 14

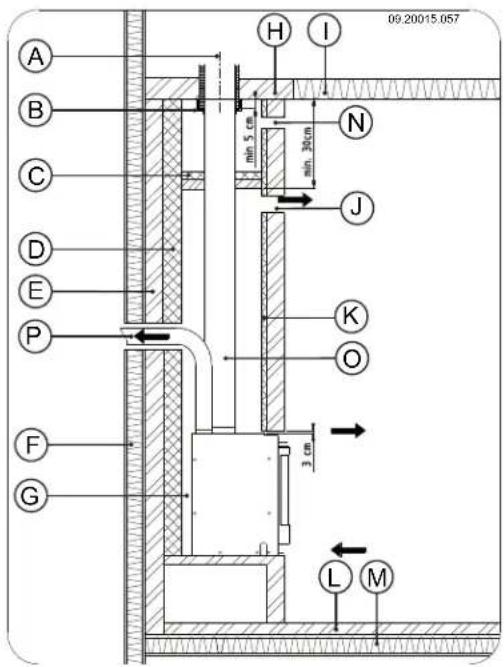

Inbouwen in een nieuwe schouw 15

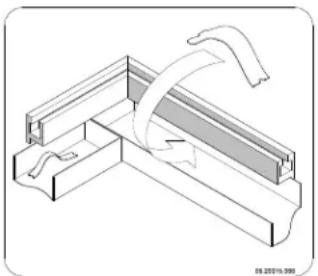

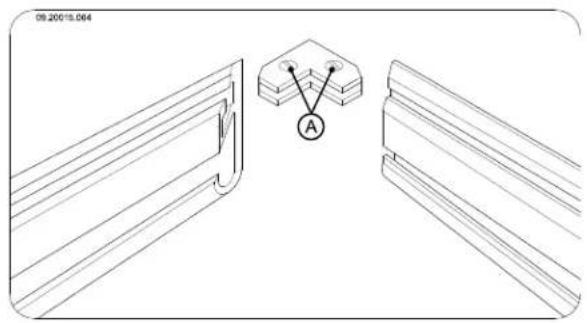

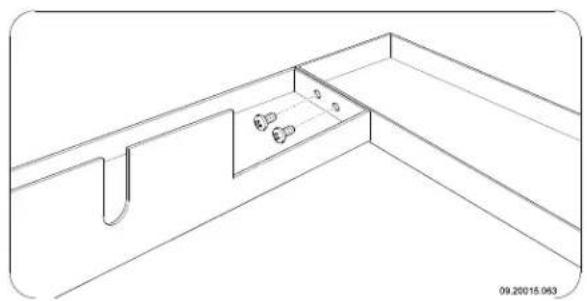

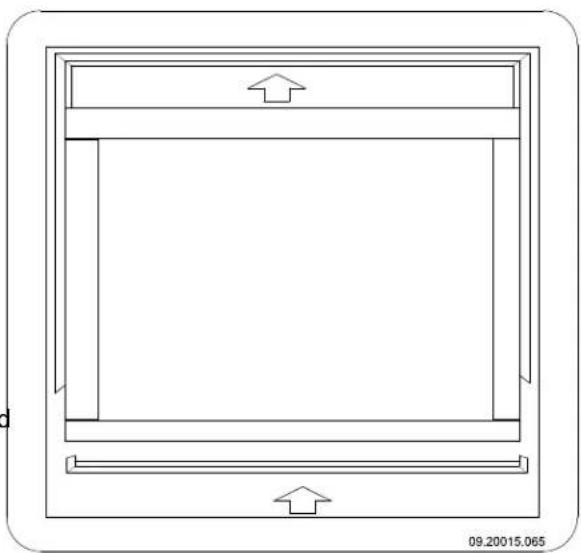

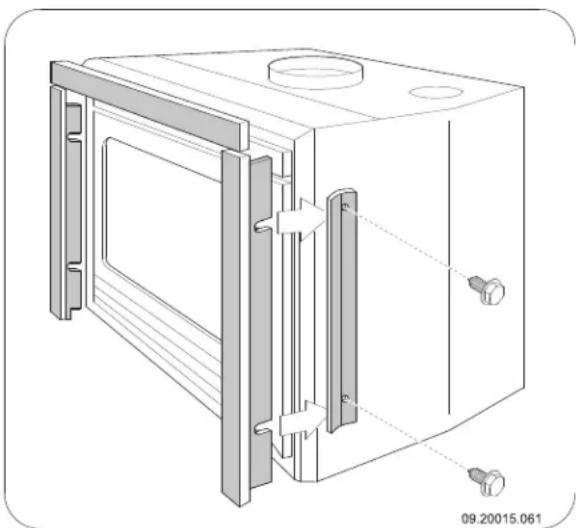

Uitwendige kader monteren 17

Gebruik 18

Eerste gebruik 18

Brandstof 18

Aanmaken 19

Stoken met hout 20

Stoken met bruinkoolbriketten 21

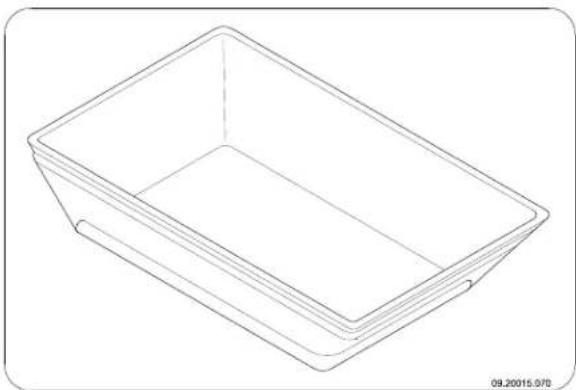

Stoken met antracietkolen 21

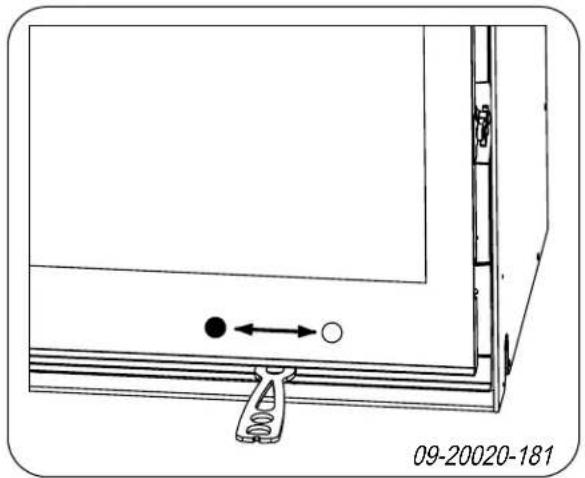

Regeling van de verbrandingslucht.... 22

Doven van het vuur 22

Ontassen 22

Nevel en mist 23

Eventuele problemen 23

Onderhoud 23

Schoorsteen 23

Schoonmaken en ander regelmatig onderhoud23

Bijlage 1: Technische gegevens .... 26

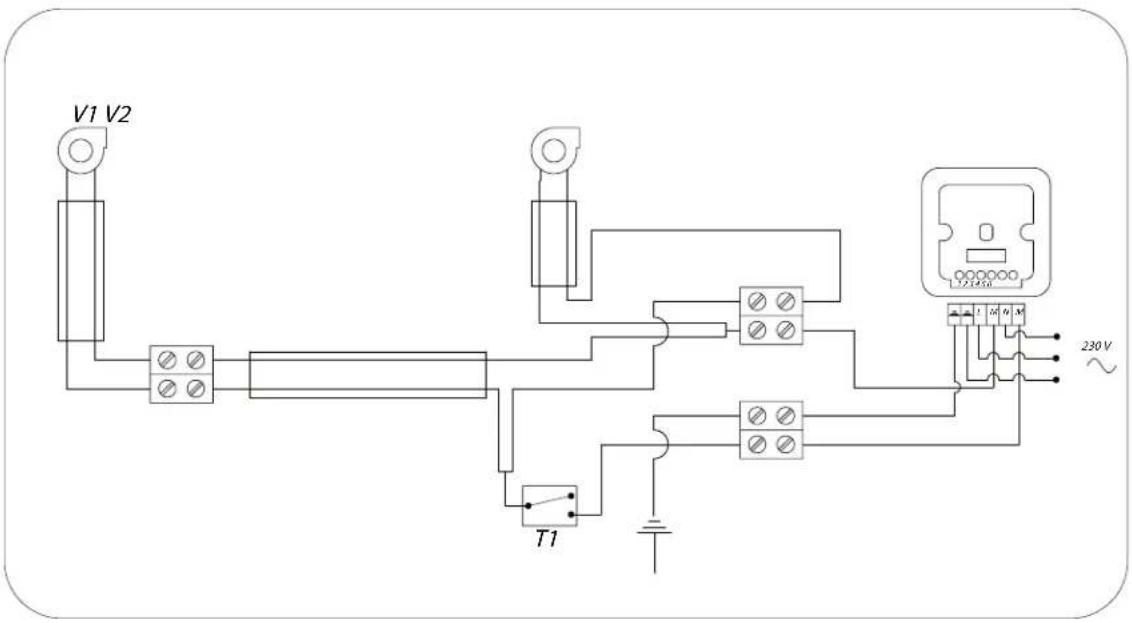

Bijlage 2: Aansluitschema's 28

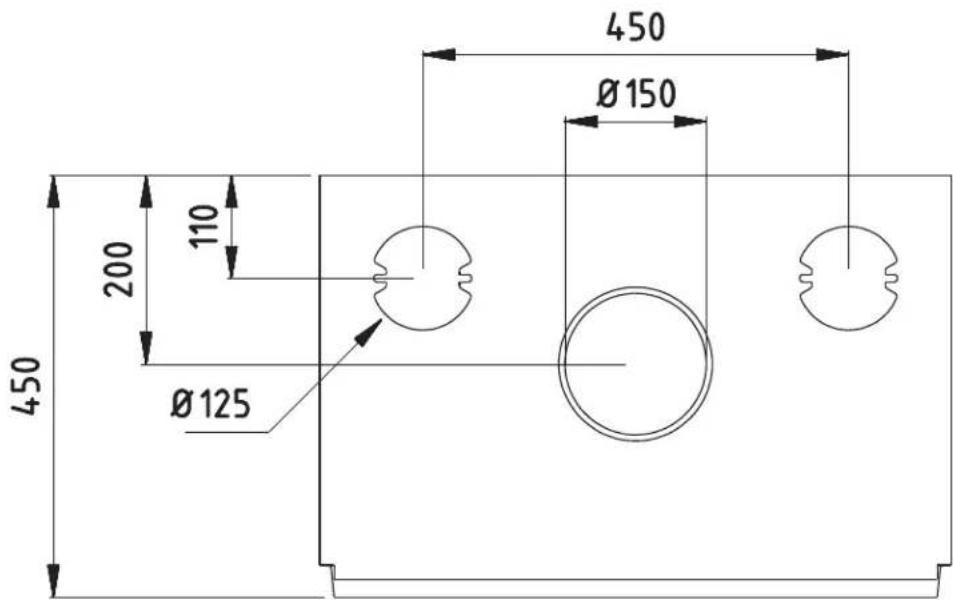

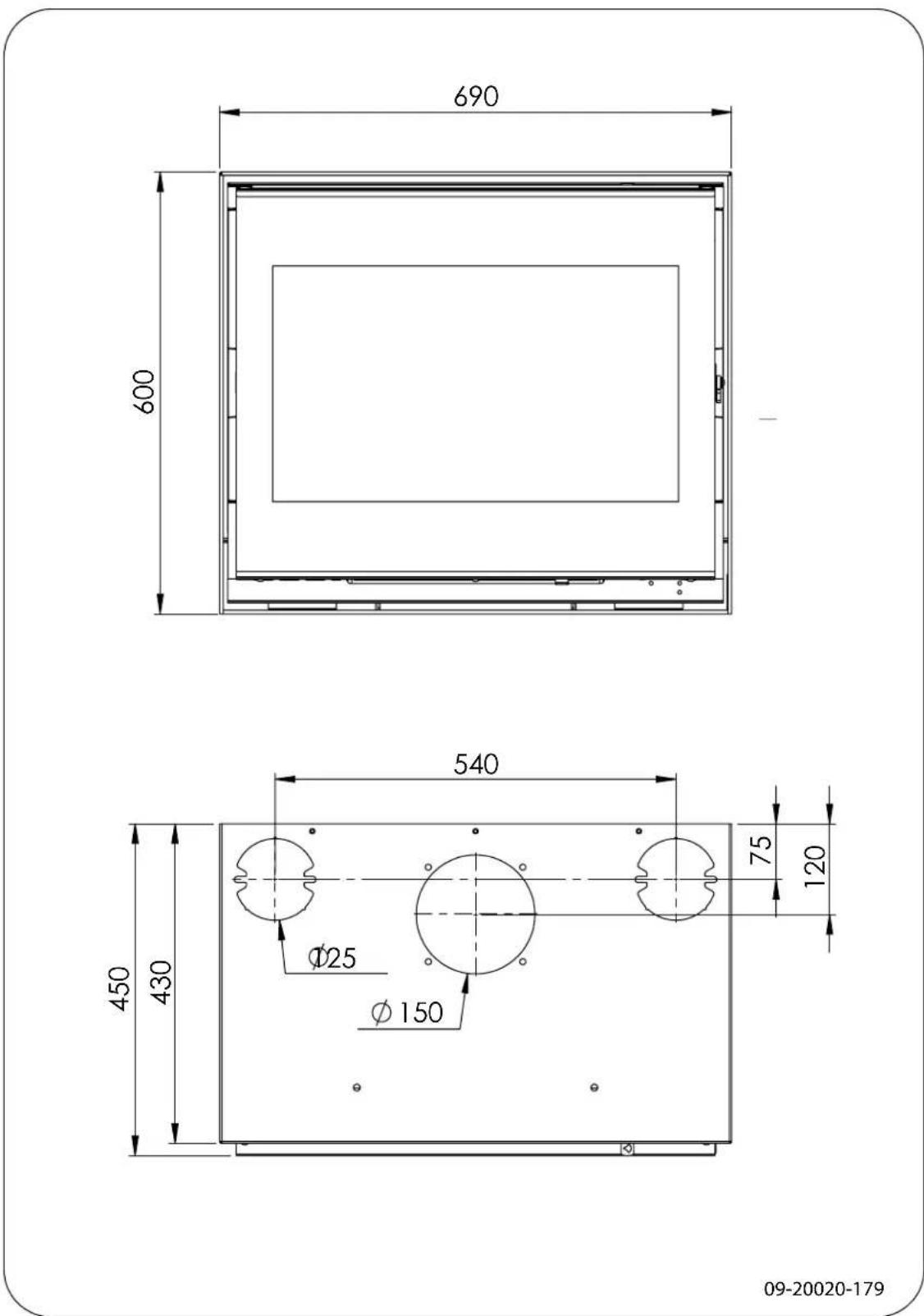

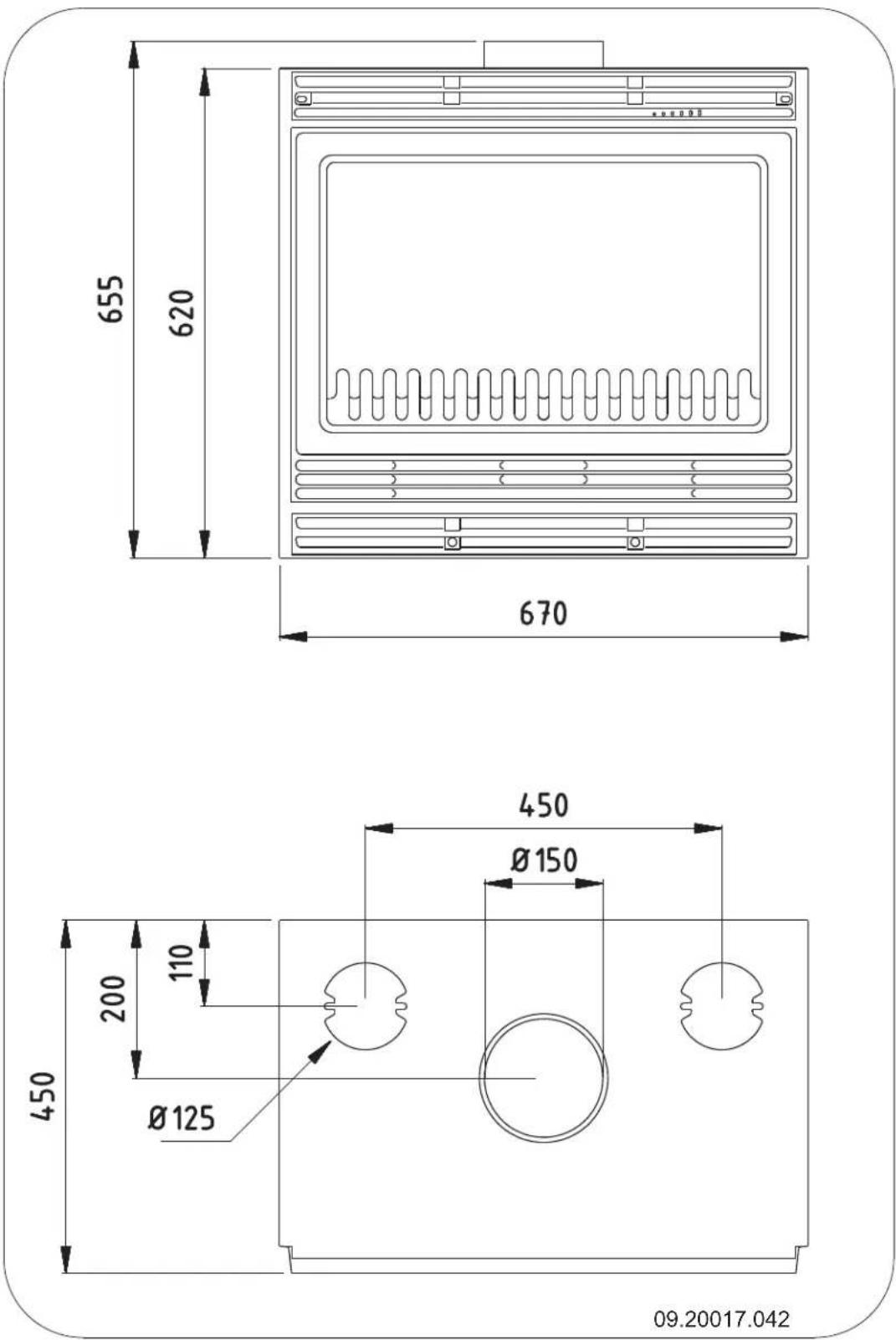

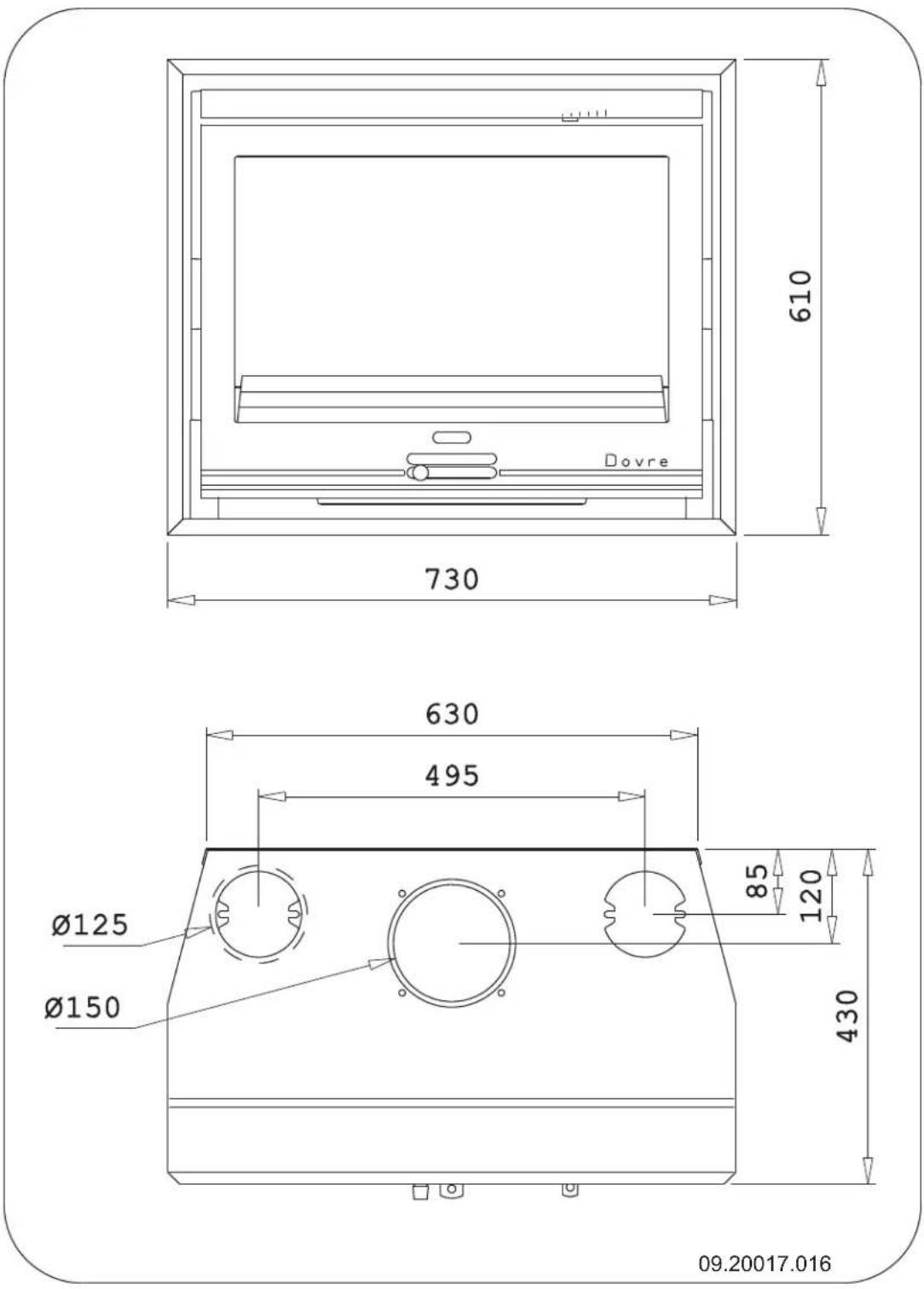

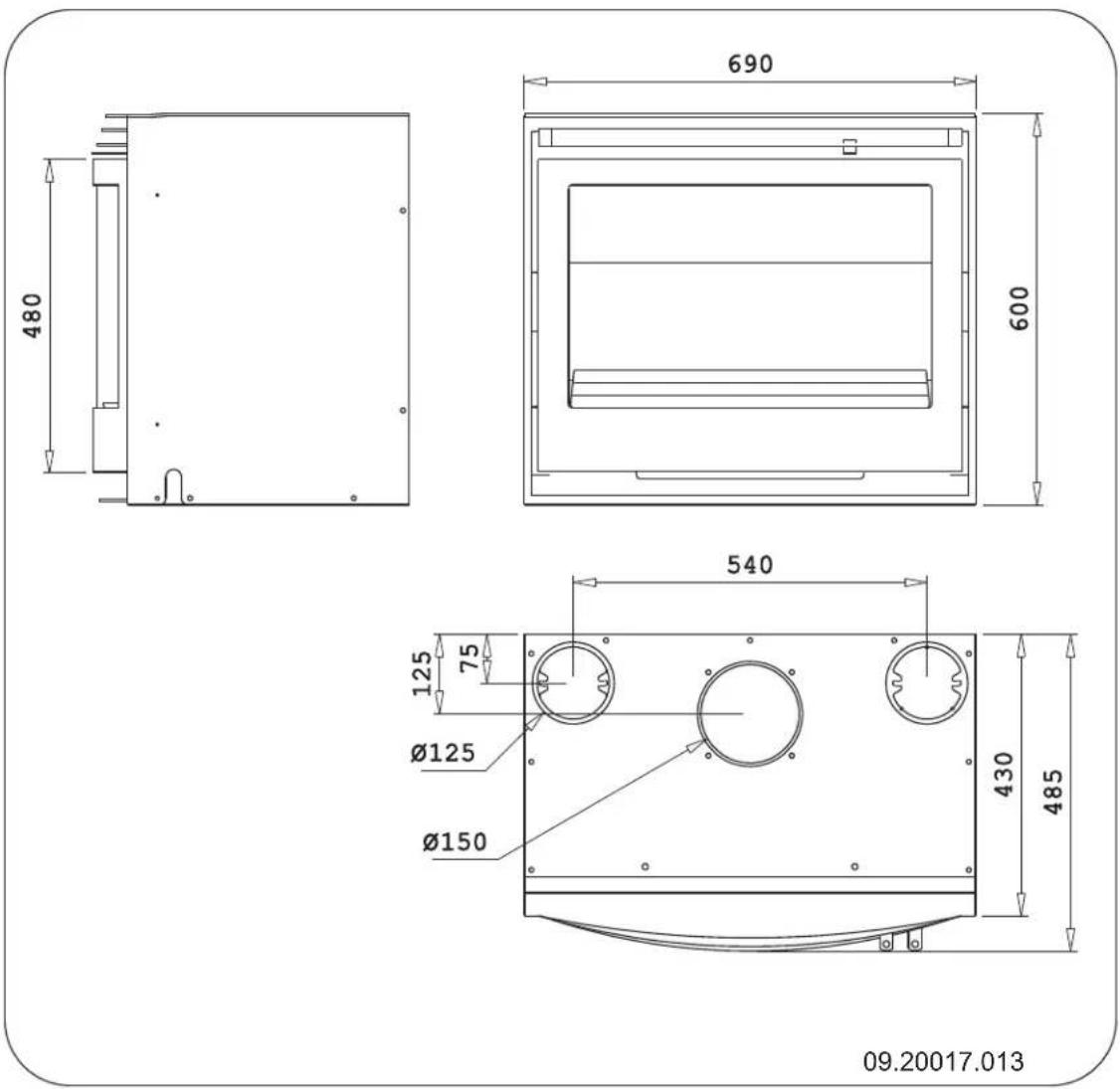

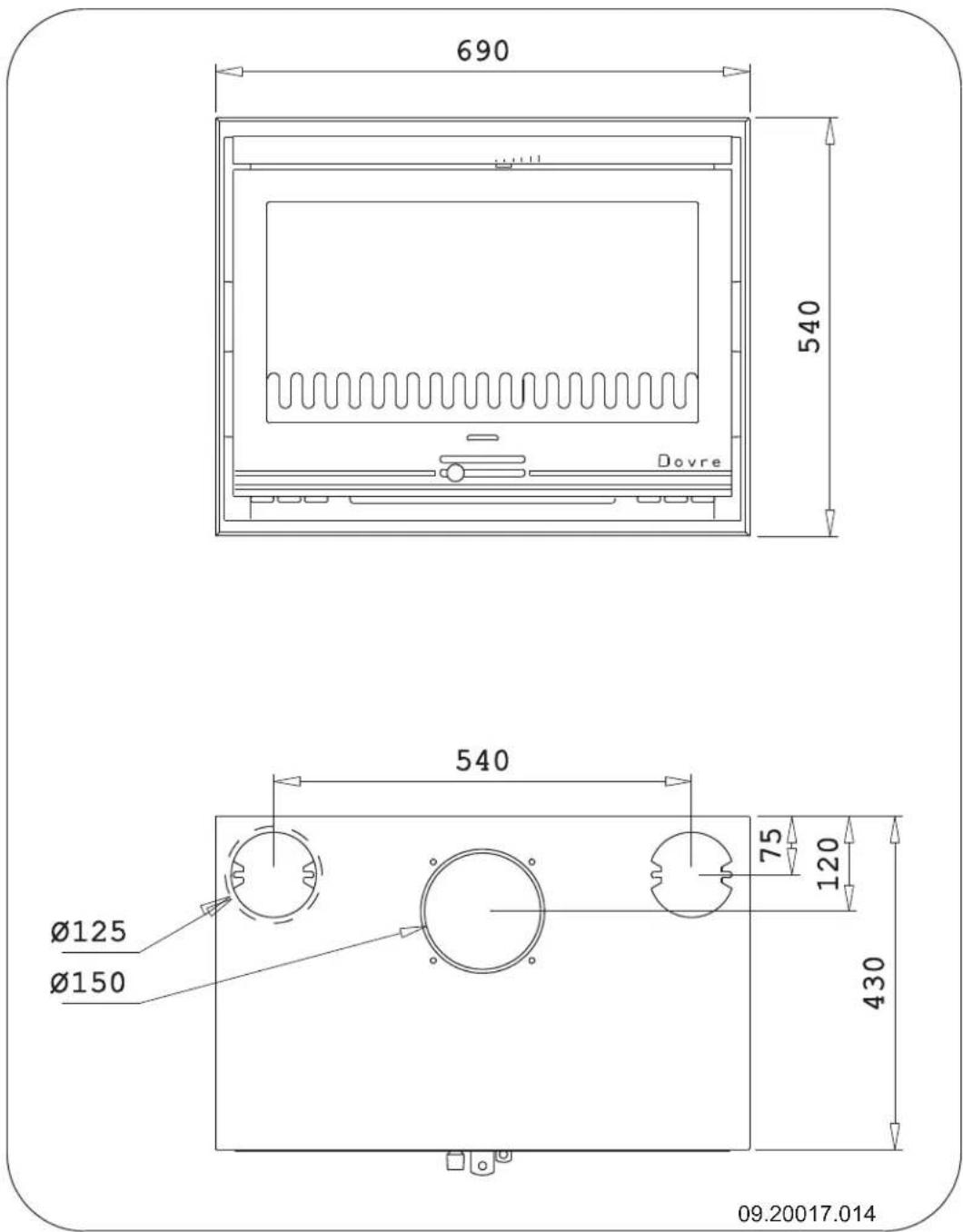

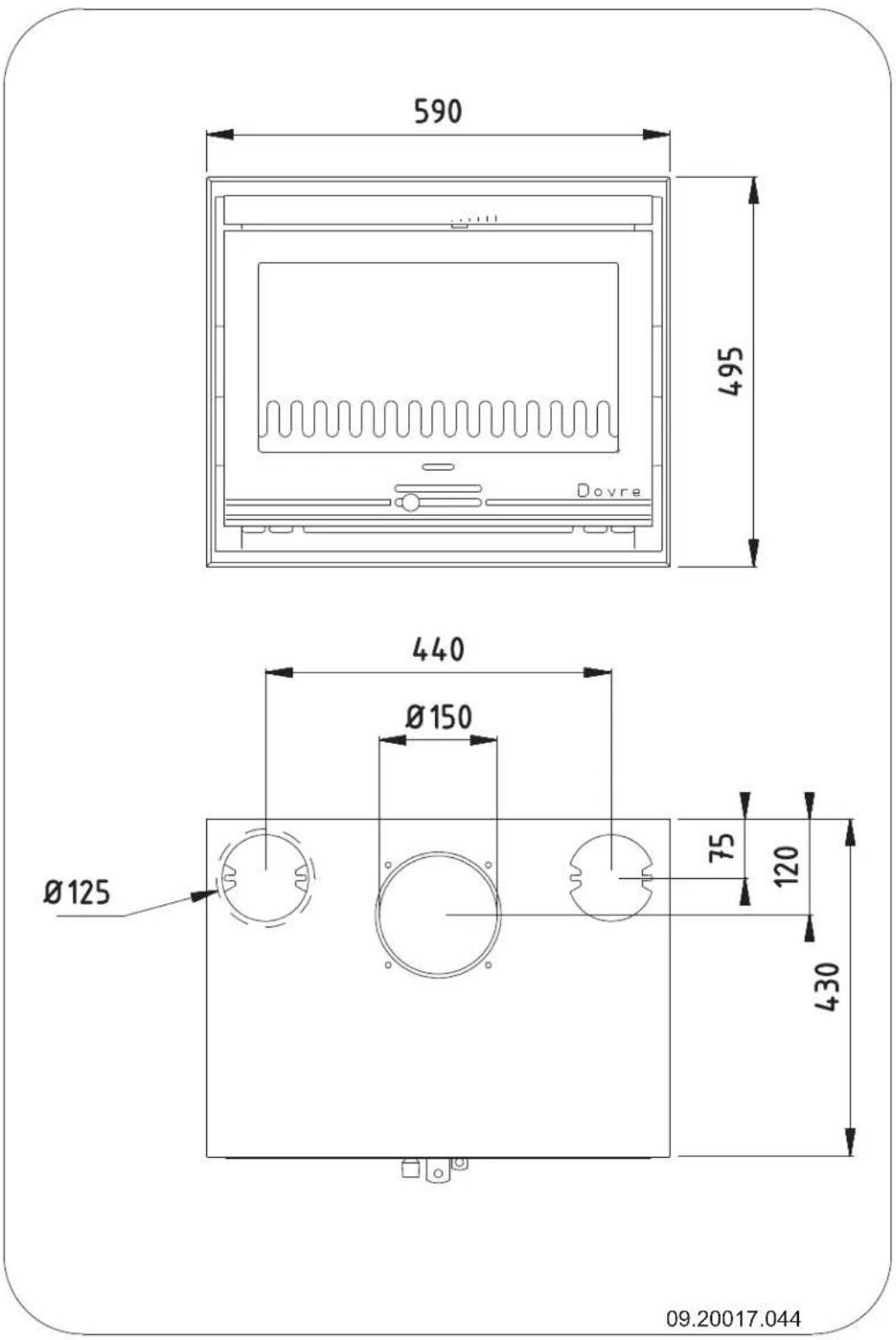

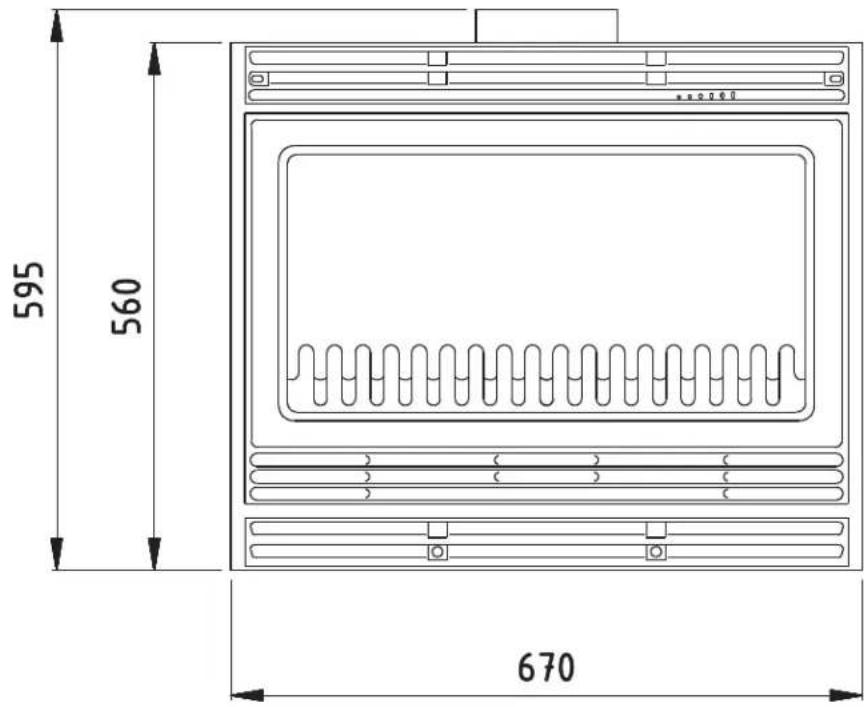

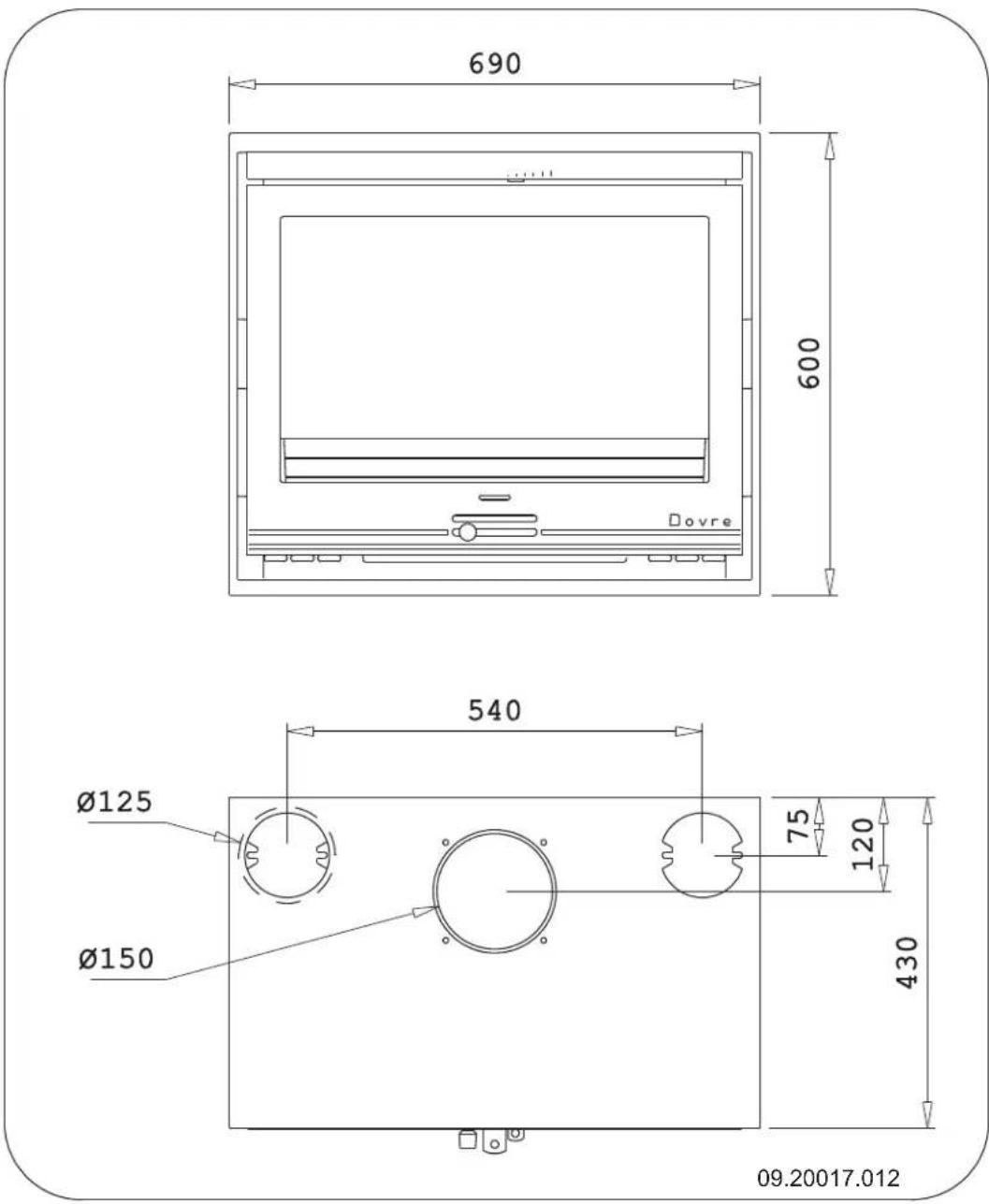

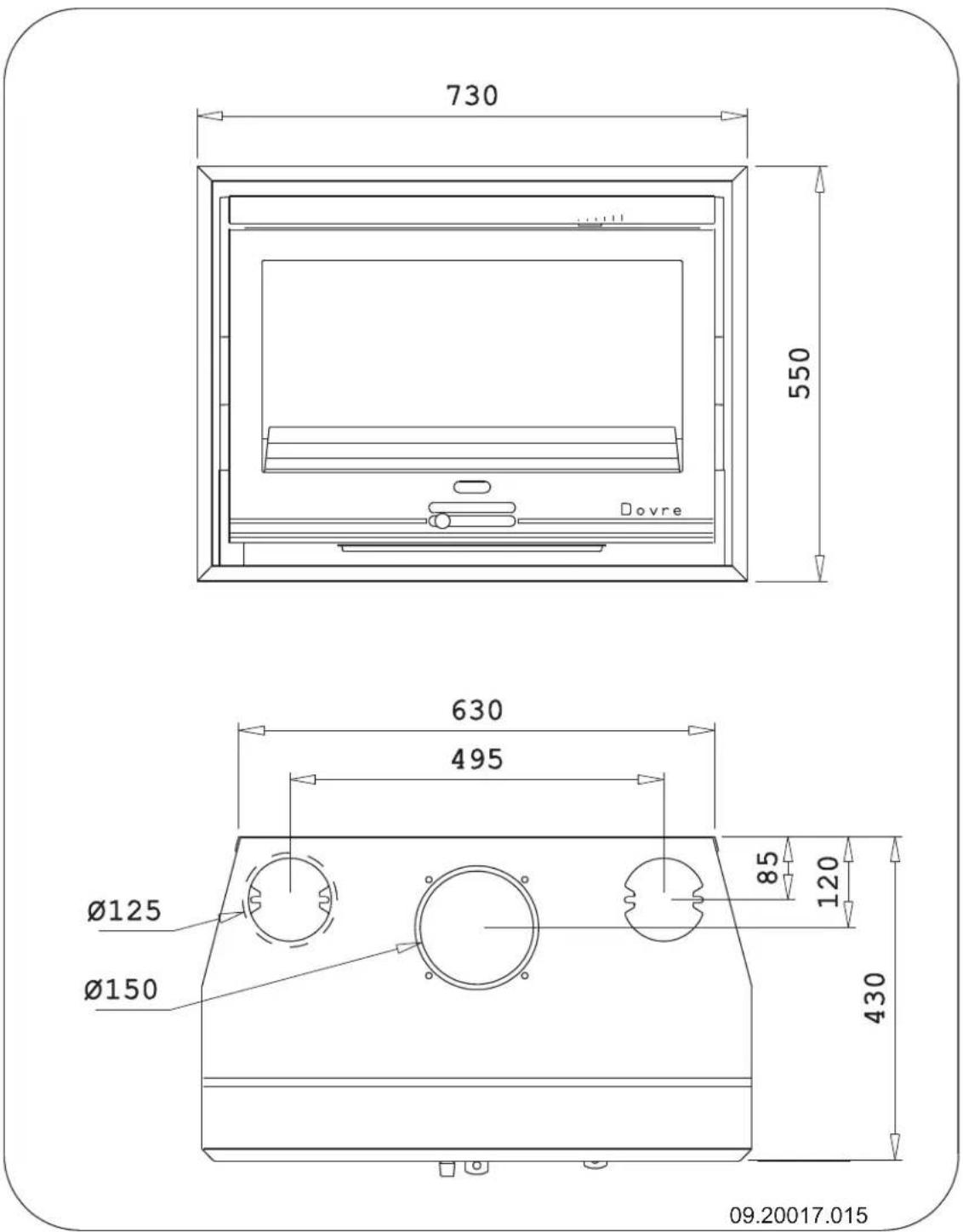

Bijlage 3: Afmetingen ....31

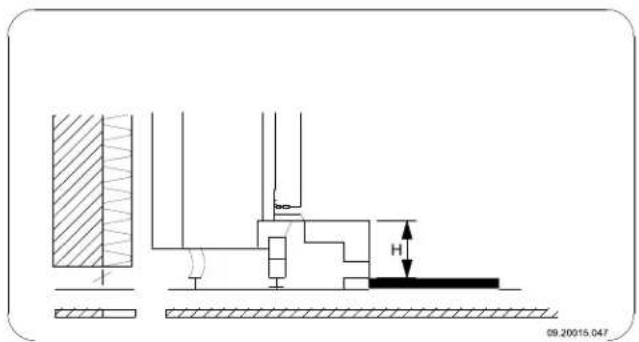

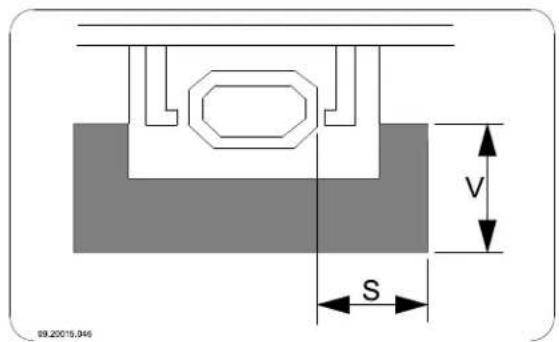

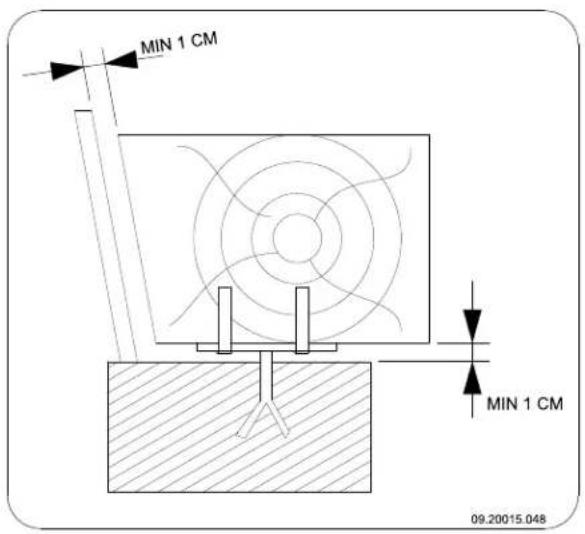

Bijlage 4: Afstand tot brandbaar materiaal .. 40

Index 42

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct.

Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke ver-

warmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stra-lingswarmte.

Uw DOVRE toestel is geproduceerd met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, dan kunt u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon- ruimte. Het moet hermetisch worden aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld worden voor problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschreven veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebruikt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installatie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2013 DOVRE NV

Prestatieverklaring

Volgens de bouwproductenverordening 305/2011

Nr. 102-CPR-2013

1. Unieke identificatiecode van het producttype:

2020S / 2200 / 2210 / 2220

1. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4:

Uniek serienummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie RRF, geregistreerd onder het nummer 1625, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr 2905903 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240	:2001/A2 :2004/AC :2007
Essentiële karakteristieken	Prestaties Hout	Prestaties Bruinkool	Prestaties olen
Brandveiligheid
Vuurbestendigheid A1 A1 A1
Afstand tot brandbaar materiaal (minimale afstand in mm)	Achterkant: 100 Zijkant: 100	Achterkant: 100 Zijkant: 100	Achterkant: 100 Zijkant: 100
Risico van uitvallende gloeiende deeltjes Conform Conform
Emissie van verbrandingsproducten	CO: 0,10% (13% O_2 )	CO: 0,06% (13% O_2 )	CO: 0,04% (13% O_2 )
Oppervlaktetemperatuur Conform Conform
Elektrische veiligheid	-	-	-
Gemakkelijk te reinigen	Conform Conform Conform
Maximale werkingsdruk	-	-	-
Rookgastemperatuur bij nominaal vermogen	295 °C	289 °C	272 °C
Mechachanise weerstand (gewicht dragen van schoorsteen)	Niet bepaald	Niet bepaald	Niet bepaald
Nominaal vermogen	7 kW	7 kW	8 kW
Rendement	78.3 %	75,4 %	76,4 %

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

Tom Gehem

26/08/2013 Weelde

CEO

Volgens de bouwproductenverordening 305/2011

Nr. 105-CPR-2013

1. Unieke identificatiecode van het producttype:

2500 / 2510 / 2520 / 2620

1. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4:

Uniek serienummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie RRF, geregistreerd onder het nummer 1625, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr 2905904 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240	:2001/A2 :2004/AC :2007
Essentiële karakteristieken	Prestaties Hout	Prestaties Bruinkool	Prestaties Kolen
Brandveiligheid
Vuurbestendigheid A1 A1 A1
Afstand tot brandbaar materiaal (minimale afstand in mm)	Achterkant: 100 Zijkant: 100	Achterkant: 100 Zijkant: 100	Achterkant: 100 Zijkant: 100
Risico van uitvallende gloeiende deeltjes Conform Conform
Emissie van verbrandingsproducten	CO: 0,10% (13% O_2 )	CO: 0,09% (13% O_2 )	CO: 0,05% (13% O_2 )
Oppervlaktetemperatuur Conform Conform
Elektrische veiligheid	-	-	-
Gemakkelijk te reinigen	Conform Conform Conform
Maximale werkingsdruk	-	-	-
Rookgastemperatuur bij nominaal vermogen	264 °C	318 °C	314 °C
Mechachanise weerstand (gewicht dragen van schoorsteen)	Niet bepaald	Niet bepaald	Niet bepaald
Nominaal vermogen	10 kW	10 kW	10 kW
Rendement	80,0 %	76,4 %	79,0 %

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

Tom Gehem

26/08/2013 Weelde

CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Veiligheid

Let op! Alle veiligheidsvoorschriften moeten strikt worden nageleefd.

Lees aandachtig de instructies voor installatie, gebruik en onderhoud die met het toestel zijn meegeleverd, voordat u het toestel in gebruik neemt.

Het toestel moet worden geïnstalleerd overeenkomstig de wetgeving en voorschriften van uw land.

Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen moeten worden nageleefd bij het installeren van het toestel.

Laat het toestel bij voorkeur installeren door een bevoegd installateur. Deze is op de hoog van de geldende bepalingen en voorschriften.

Het toestel is ontworpen voor ver- warmingsdoeleinden. Alle oppervlaktes, inclu- sief het glas en de aansluitbuis kunnen zeer heet worden (meer dan 100°C)! Gebruik voor de bediening een 'koude hand' of een hit- tebestendige handschoen.

Zorg voor voldoende afscherming als jonge kinderen, mindervaliden en ouderen zich in de nabijheid van het toestel bevinden.

Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.

Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Gebruik tijdens het gebruik van uw toestel geen licht ontvlambare of explosieve stoffen in de nabijheid van het toestel.

Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te laten reinigen. Stook het toestel nooit met open deur.

Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Zorg voor voldoende ventilatie van de ruimte waar het toestel wordt geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden. Zie het hoofdstuk "Installatiecondities" voor meer informatie over ventilatie.

Installatiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.

Voor de aansluitmaten: zie de bijlage "Technische gegevens".

Informeer bij de brandweer en/of ver- zekeringsmaatschappij naar eventuele specifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natuurlijke trek.

De warme lucht in de schoorsteen is lichter dan de buitenlucht en stijgt daarom.

Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.

Een niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag geven. Schade

ontstaan door rookterugslag is uitgesloten van garantie.

Sluit niet meerdere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op dezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil tussen de aansluitingen minimaal 200 mm bedraagt.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinig zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekkend van de uitgang van het toestel - zo verticaal mogelijk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen en veroorzaken mogelijk roetophoping.

De binnenmaten mogen niet te groot zijn, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder wordt.

De schoorsteen moet bij voorkeur dezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geïsoleerd, kan de diameter eventuee wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op de schoorsteen: let erop dat de kap niet de uitmonding van de schoorsteen vernauwt en dat de kap niet de afvoer van verbrandingsgassen belemmert.

De schoorsteen moet uitmonden in een zone die en. niet wordt verstoord door omliggende gebouwen, vlakbijstaande bomen of andere hindernissen.

Het schoorsteengedeelte buiten de woning moet en geïsoleerd zijn.

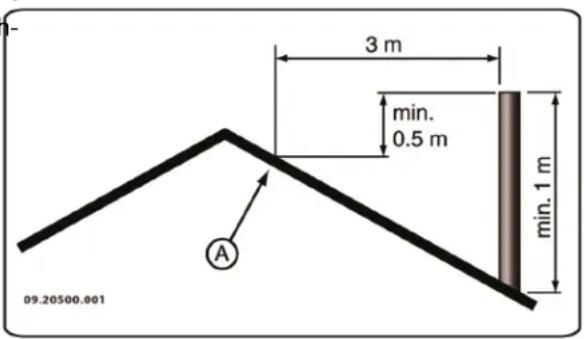

De schoorsteen moet minimaal 4 meter hoog zijn.

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zijn aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

3 m min. 0.5 m min. 1 m 09.20500.001 A

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht wordt via regelbare lucht- inlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen

in de ruimte kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.
Als er mechanische ventilatie is, by een centraal afzuigsysteem of een afzuigkap in een open keu- ken.

U kunt voor extra ventilatie zorgen door een ventilatierooster in de buitenmuur te laten plaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad-kamerventilator) een eigen buitenluchtaanvoer hebben, of zijn uitgeschakeld wanneer u het toestel stookt.

Vloer en wanden

De vloer waarop het toestel wordt geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

In de vloer onder het toestel en in de wanden rond het toestel mogen zich geen elektrische leidingen bevinden.

Onder het toestel moeten alle brandbare materialen verwijderd zijn of beschermd zijn met minimaal 6 cm betonplaat.

Brandbare wanden grenzend aan het toestel moeten beschermd worden met minimaal 10 cm stenen wand en 5 cm isolatie.

Bescherm niet-brandbare wanden grenzend aan het toestel met minimaal 2,5 cm isolatie ter voorkoming van scheurvorming.

Bescherm een brandbare vloer door middel van een onbrandbare vloerplaat tegen warmte-uitstraling en eventueel uitvallende assen. Zie de bijlage "Afstand tot brandbaar materiaal".

Zorg voor voldoende afstand tussen het toestel en brandbare materialen zoals meubels.

Zorg voor voldoende ventilatie rondom brandbare materialen zoals een sierbalk. Zie bijlage "Afstand tot brandbaar materiaal".

Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn.

Plaats geen brandbare materialen binnen 50 cm van de eventuele convectie-uitlaatopeningen.

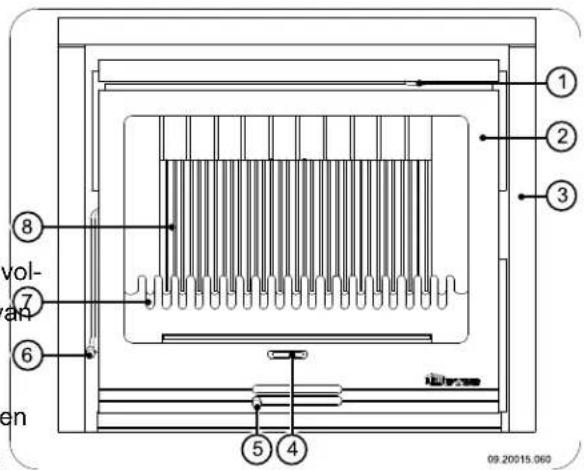

Productbeschrijving

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ vol- an en 09.20015.060

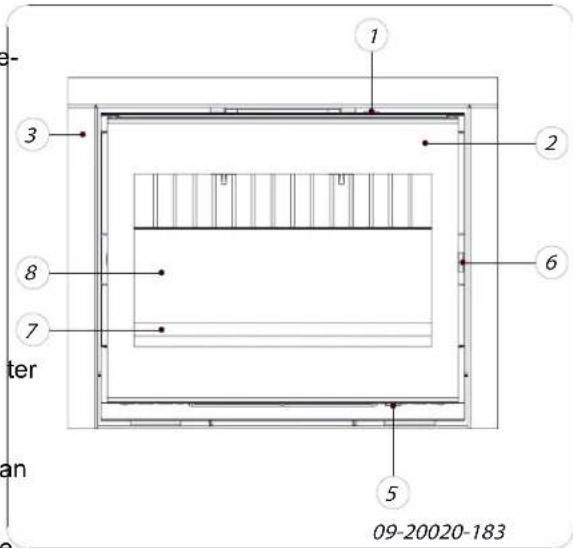

1 2 3 6 7 8 ter an 5 09-20020-183

1. Secundaire luchtschuif
2. Deur
3. Uitwendig sierkader
4. Schudstang
5. Primaire luchtschuif
6. Grendel
7. Vuurkorf
8. Vuurvaste binnenplaten

Kenmerken van het toestel

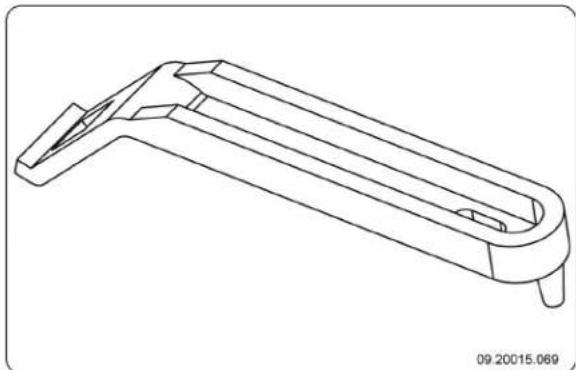

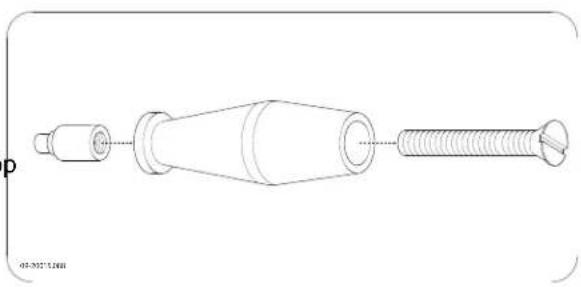

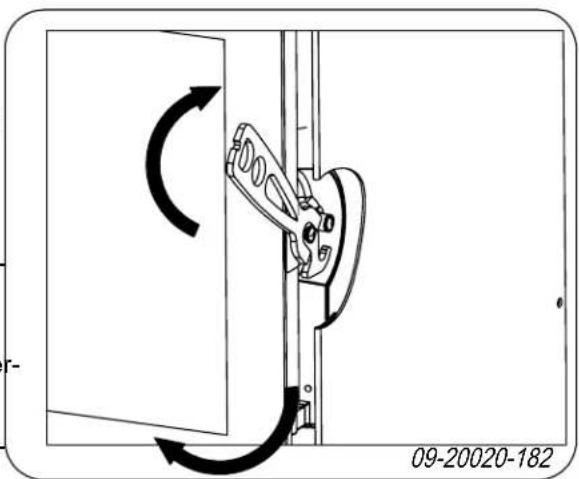

Het toestel wordt geleverd met een losse handgreep voor het openen van de deur, de zogenaamde "koude hand".

Het toestel wordt geleverd met een tweede losse handgreep voor het verwijderen van de aslade, de zogenaamde "koude hand"; zie volgende figuur.

- Het toestel wordt geleverd met een losse handgreep voor het openen van de deur, de zogenaamde "koude hand". - Het toestel wordt geleverd met een tweede losse handgreep voor het verwijderen van de aslade, de zogenaamde "koude hand"; zie volgende figuur.

De draairichting van de deur kan gewijzigd worden. Het toestel wordt geleverd met een rechtsdraaiende deur. Voor een linksdraaiende deur is een optioneel verkrijgbare grendelstang nodig. De instructies voor het wijzigen van de draairichting worden met deze grendelstang meegeleverd.

De draairichting van de deur kan gewijzigd worden Het toestel wordt geleverd met een linksdraaiende deur. Voor een rechtsdraaiende deur is een opti- oneel verkrijgbare grendelstang nodig. De instruc- ties voor het wijzigen van de draairichting worden

De draairichting van de deur kan gewijzigd worden Het toestel wordt geleverd met een rechts- draaiende deur. Voor een linksdraaiende deur is een optioneel verkrijgbare grendelstang nodig. De instructies voor het wijzigen van de draairichting worden met deze grendelstang meegeleverd. De draairichting van de deur kan gewijzigd worden Het toestel wordt geleverd met een linksdraaiende deur. Voor een rechtsdraaiende deur is een opti- oneel verkrijgbare grendelstang nodig. De instruc- ties voor het wijzigen van de draairichting worden

met deze grendelstang meegeleverd.

Het toestel wordt geleverd met een aansluitset voor de buitenluchttoevoer.
Het toestel is niet geschikt voor continu gebruik.
De inzethaard heeft een geïntegreerd convectiesysteem. Bij de inbouw van het toestel hoeft er dus geen afzonderlijke convectieruimte gebouwd te worden en de toepassing van lucht-inlaatroosters en luchtuitlaatroosters ten behoeve van de convectie is overbodig.

i

De ruimte tussen de gietijzeren haard en de sta- len convectiekast doet dienst als con- vectieruimte. Onderaan het toestel wordt de omgevingslucht aangezogen. De lucht wordt om de haard geleid waar de lucht verwarmd wordt. Vervolgens verlaat de verwarmde lucht aan de voorzijde de convectieruimte door de luchtopening aan de bovenzijde van de haard.

Het toestel is uitgerust met twee extra aan-sluitingen om convectiewarmte te transporteren naar andere ruimtes.

Het toestel is uitgerust met twee ingebouwde ventilatoren die de convectie bevorderen. De draaisnelheid van de ventilatoren is regelbaar door een toerenregelaar. Deze toerenregelaar is mee-geleverd. De ventilator en toerenregelaar worden aangesloten op het elektriciteitsnet; zie de paragraaf "Ventilator aansluiten op het elektriciteitsnet".

- Het toestel is uitgerust met twee extra aan-sluitingen om convectiewarmte te transporteren naar andere ruimtes. - Het toestel is uitgerust met twee ingebouwde ventilatoren die de convectie bevorderen. De draaisnelheid van de ventilatoren is regelbaar door een toerenregelaar. Deze toerenregelaar is mee-geleverd. De ventilator en toerenregelaar worden aangesloten op het elektriciteitsnet; zie de paragraaf "Ventilator aansluiten op het elektriciteitsnet".

i

De ventilator werkt thermostatisch, dat houdt in dat de ventilator pas in werking treedt als de inzethaard voldoende warm is en dat de ventilator uitschakelt als de inzethaard voldoende is afgekoeld.

Het toestel kan geleverd worden met een uitwendig kader waar u een sierkader op kunt bevestigen. Het sierkader is optioneel leverbaar.

Installatie

Voorbereiding

Controleer het toestel onmiddellijk bij ontvangst op (transport)schade en eventuele gebreken.

Als u (transport)schade of gebreken hebt geconstateerd, neem het toestel dan niet in gebruik en stel de leverancier op de hoogte.

Verwijder de demontabele onderdelen (vuurvaste binnenplaten, stookbodem, vuurkorf, asluik en aslade) uit het toestel voordat u het toestel gaat installeren.

Door de demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weer op de juiste plaats te kunnen aanbrengen.

1. Open de deur van het toestel.

2. Verwijder de vuurvaste binnenplaten.

Gietijzeren binnenplaten beschermen de verbrandingskamer en geven warmte door aan omgeving.

Handgreep monteren

Het toestel wordt geleverd met een losse handgreep de zogenaamde "koude hand".

De vorm van de koude hand is afhankelijk van de uitvoeringsvorm van het toestel.

Bevestig met bijgeleverde schroef M8x50 het houten handvat aan het verloopstuk; zie volgende figuur.

Voor het openen van de deur zie volgende figuur.

Draairichting van de deur wijzigen

Desgewenst kan de draairichting van de deur gewijzigd worden. Het toestel wordt geleverd met een rechtsdraaiende deur. Volg onderstaande instructies.

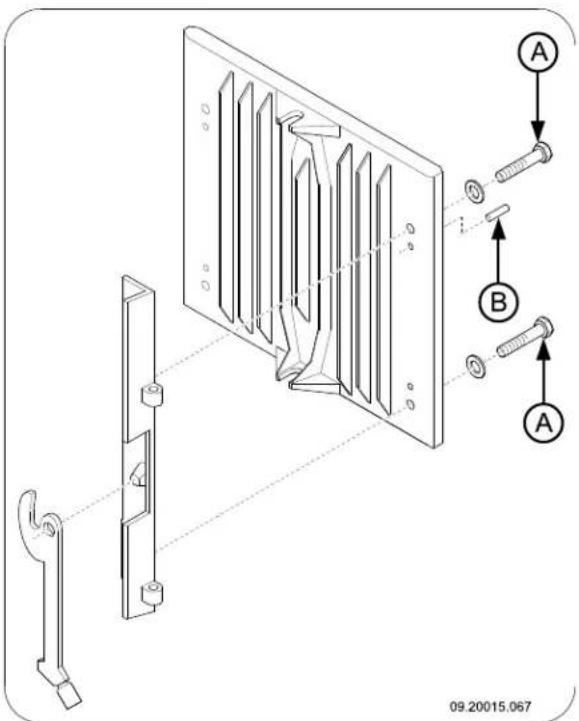

1. Schroef de grendel van de deur.
2. Schroef de sluitnok van de deur uit de stijl.
3. Trek de scharnierpennen uit de scharnieren.

Zorg ervoor dat u de deur voldoende ondersteunt; zonder scharnierpennen kan de deur onverwachts los komen van het toestel.

1. Verwijder de deur van het toestel.
2. Neem de sluitringen van de scharniernok en plaats deze aan de andere zijde van het toestel.
3. Positioneer de deur boven de scharniernokken en plaats de scharnierpennen in de scharnieren.

1. Schroef de grendel aan de andere zijde van de deur.

2. Schroef de sluitnok aan de andere zijde van de deur.

Opmerking: Voor het bijstellen van de deursluiting zie het hoofdstuk "Onderhoud".

Ventilator aansluiten op het elektriciteitsnet

De inzethaard wordt geleverd met twee ingebouwde ventilatoren en met een losse toerenregelaar. Daarnaast is het toestel uitgerust met een thermo-switch die de ventilator in- en uitschakelt bij een vast ingestelde temperatuur.

Deze onderdelen moeten op het elektriciteitsnet aangesloten worden volgens een van de onderstaande aansluitschema's.

Het aansluitschema is modelspecifiek.

Laat de aansluiting uitvoeren door een deskundig installateur.

De inzethaard is voorzien van een drie-aderig snoer.

De inzethaard moet van het elektriciteitsnet gescheiden zijn door middel van een dubbelpolige schakelaar.

Zorg voor een goede aarding van de inzet- haard.

Zie bijlage 2 voor uitgebreide aansluitschema's.

Inbouwen in een bestaande schouw

Voor het inbouwen van de haard in een bestaande schouw volgt u onderstaande instructies:

Houd de elektrische kabel van het toestel vrij.

1. Als u een uitwendig kader op het toestel gaat plaatsen moet u de meegeleverde klemplaten aan de zijkanten van het toestel bevestigen zonder de schroeven helemaal vast te draaien. Het uitwendig kader klemt namelijk tussen het toestel en de klemplaten; zie volgende figuur.

1. Sluit de basis van de schoorsteen af met een onbrandbaar materiaal.
2. Maak een opening in de basis ten behoeve van de afvoerbuis met diameter 150 mm.
3. Centreer de opening in de basis met de aan- sluitkraag op de haard.
4. Plaats de afvoerbuis in de opening. Zorg ervoor dat de buis naar beneden getrokken kan worden zodat hij op de aansluitkraag past. Gebruik bij- voorbeeld een buis met regelbare lengte.

Bij gebruik van RVS-flexibele buis: schroef de buis aan het meegeleverde aansluitstuk, plaats het aansluitstuk in de aansluitkraag en fixeer het aansluitstuk door de twee lipjes naar buiten te buigen.

1. Zet het toestel op de juiste hoogte, vlak en water De volgende figuur geeft een voorbeeld van de plaat- pas. sing van een inbouwhaard in een schouw die volgens

bovenstaande instructies en voorschriften is gebouwd.

09.20015.058 A B C D E 3 mm

A Bestaande haard
B Ventilatieruimte (minimaal 15 mm)
C Bestaand rookkanaal
D Vuurvast materiaal of een verbindingstuk
E Opening ter voorkoming van drukopbouw

Inbouwen in een nieuwe schouw

De installatie van de inbouwhaard bestaat uit twee onderdelen:

De plaatsing en aansluiting van de inbouwhaard
De schouw rond de inbouwhaard opbouwen.

Inbouwhaard plaatsen en aansluiten

1. Zet het toestel op de juiste hoogte, vlak en waterpas.
2. Als u een uitwendig kader op het toestel gaat plaatsen moet u de meegeleverde klemplaten aan de zijkanten van het toestel bevestigen zonder de schroeven helemaal vast te draaien. Het uitwendig kader klemt namelijk tussen het toestel en de klemplaten; zie volgende figuur.

1. Zorg dat tussen de bestaande wanden, voorzien van de benodigde isolatie (zie het hoofdstuk "Installatiecondities"), en de achterkant van het toestel minimaal 15 mm vrije convectieruimte is.
2. De inbouwhaard mag niet het metselwerk dragen. Gebruik desgewenst een ondersteuning zoals een draagijzer. Laat tussen de ondersteuning en het toestel minimaal 3 mm speling.
3. Sluit het toestel hermetisch aan op de schoorsteen.
4. Controleer de trek in de schoorsteen en de afdichting van de aansluiting op het rookgasafvoerkanaal door een klein hevig proefvuur te maken van krantenpapier en droog dun hout.

Wacht bij nieuw metselwerk tot het met- selwerk voldoende droog is.

Convectielucht aftappen

Het toestel is uitgerust met twee extra aansluitingen, om convectiewarmte te transporteren naar andere ruimtes. In deze ruimtes dienen luchtuitlaatroosters aanwezig te zijn. Als u van deze functie gebruik wil maken gaat u als volgt te werk:

Gebruik in de inbouwruimte geen brandbaar materiaal en voorkom de werking van warmtebruggen bij het gebruik van warm-tegeleidende materialen.

Volg onderstaande instructie bij de opbouw van de schouw:

1. Metsel de voet van de haard.

Zorg dat de deur van de haard vrij over het plateau van de haard kan draaien.

1. Metsel de haard verder op tot aan de rookvang.

Zorg dat er altijd 2 mm speling blijft tussen de inbouwhaard en metselwerk om de warm-teuitzetting van de inbouwhaard op te vangen.

1. Bekleed desgewenst de binnenzijde van de schouw met reflecterend isolatiemateriaal.

Extra bekleding van de inbouwruimte voorkomt onnodige warmteuitstraling naar mogelijke buitenmuren en/of naast gelegen ruimtes. Het voorkomt ook aantasting van de spouwmuurisolatie.

1. Verwijder de twee drukplaten bovenop de convectiekast door deze met een hamer los te tikkep.
2. Monteer de twee meegeleverde aansluitkragen met diameter 125 mm op de ontstane openingen met de meegeleverde M8x16 schroeven en M8 bouten.
3. Sluit hierop flexibele buis met diameter 125 mm aan en voer deze naar de gewenste ruimtes.
4. Sluit de flexibele slang aan op de uitlaatroosters in de ruimtes.

Opbouw van de nieuwe schouw

In de schouw maakt u de convectieruimte. In deze ruimte moet lucht vrij kunnen bewegen. Er moet lucht aangezogen kunnen worden voor de verbranding en de door de inbouwhaard verwarmde lucht (de convectielucht) moet vrij de te verwarmen ruimte in kunnen stromen; zie volgende figuur.

Metsel de schouw verder af tot aan de rookgasopening in het plafond.

De inbouwhaard mag niet het metselwerk dragen. Gebruik een ondersteuning zoals een draagijzer. Laat tussen de ondersteuning en

het toestel minimaal 3 mm speling.

Volg bij de bouw van de schouw de volgende voorschriften:

De bovenzijde van de schouw moet luchtdicht afgesloten zijn met een afsluitplaat van onbrandbaar en hittebestendig materiaal.
De afsluitplaat moet waterpas liggen en minimaal 30 cm onder de rookgasopening in het plafond geplaatst zijn.
Desgewenst kunt u aan de bovenzijde van de schouw en vlak onder de afsluitplaat een extra luchtuitlaatrooster plaatsen.

1. Sluit de inbouwruimte af met de afsluitplaat.
   6 En Plaats onder de afsluitplaat een luchtrooster in verband met de ventilatie van het toestel.
2. Maak boven de afsluitplaat een opening om eventuele drukopbouw te voorkomen.

De volgende figuur geeft een voorbeeld van de plaatsing van een inbouwhaard in een schouw die volgens bovenstaande instructies en voorschriften is gebouwd.

09.20015.057 A B C D E P F G H I min 5 cm min 30cm N J K O 3 cm L M

A Schoorsteen

B Vuurvast materiaal of een verbindingstuk

C Afdekplaat

D Isolatiemateriaal (minimaal 5 cm)

E Onbrandbare muur

F Brandbare muur

G Ventilatieruimte (minimaal 15 mm)

H Onbrandbaar plafond

I Brandbaar plafond

J Convectieluchtopening

K Isolatie (optioneel)

L Onbrandbare bodem

M Brandbare bodem

N Opening tegen drukopbouw

O Aansluitbuis

P Convectielucht andere ruimte

Uitwendige kader monteren

Het toestel kan geleverd worden met een bijbehorend driezijdig of vierzijdig uitwendig kader. Optioneel is ook een sierkader leverbaar dat aan het uitwendig kader wordt bevestigd.

1. Monteer het uitwendig kader door de zijdes met twee schroeven aan elkaar te verbinden; zie volgende figuur.

1. Monteer het sierkader door de zijdes van het sierkader met behulp van het verbindingselement te koppelen en vervolgens te fixeren door de twee schroeven (A) van het verbindingselement aan te draaien; zie volgende figuur.

1. Centreer het sierkader ten opzichte van het uitwendig kader; zie volgende figuur.

1. Plaats aan elke zijde drie ondersteuningsplaatjes tussen het sierkader en het uitwendig kader; zie volgende figuur.

1. Bevestig het (samengestelde) kader op het toeste door de bevestigingslippen aan de verticale zijdes van het kader, tussen het toestel en de klemplatte schuiven; zie volgende figuur.

1. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.
2. Zorg dat de nieuw gebouwde schouw voldoende droog is, voordat u gaat stoken.

Laat het toestel nooit branden zonder de vuur- vaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanneer u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat rook en geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even open.

Brandstof

Het toestel is geschikt voor het stoken van natuurlijk el hout (gezaagd en gekloofd en voldoende droog), voor es het stoken van bruinkoolbriketten en voor het stoken aten van antracietkolen.

Gebruik geen andere brandstoffen, want die kunnen leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niet gebruiken omdat zij het milieu vervuilen, en omdat zij het toestel en de schoorsteen sterk vervuilen waardoor schoorsteenbrand kan ontstaan:

▶ Behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout, verduurzaamd hout, multiplex en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevat meer hars, brandt sneller en geeft meer vonken.

Gebruik gedroogd hout met een vochtpercentage van maximaal 20%. Hiervoor moet het hout minstens 2 jaar zijn gedroogd.

Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.

Gebruik geen nat hout. Nat hout geeft geen warmite Stapel twee lagen middelgrote houtblokken kruis- omdat alle energie gaat zitten in het verdampen 2. van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en zwarte vlekken op 3. de vloer geven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandbaar en kan schoor- steenbrand veroorzaken.

Bruinkoolbriketten

Bruinkoolbriketten hebben ongeveer dezelfde brand- eigenschappen als hout.

Zorg voor een goed houtskoolbed voordat u bruinkoolbriketten gaat stoken.
Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Antracietkolen

Antracietkolen worden ingedeeld in categorieën op grond van kenmerken, soms bij wet bepaald, zoals het percentage vluchtige stoffen. Het asgehalte van antracietkolen ligt tussen de 3% en 13%. Hoe lager het asgehalte hoe hoger de stookwaarde en hoe minder vaak u hoeft te ontassen.

Gebruik bij voorkeur categorie A antracietkolen met een laag asgehalte.
Gebruik het aanbevolen formaat 12/22 of 20/30.
▶ Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Aanmaken

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de uitvoeringsvorm van het toestel.

de kamer komen. Door het toestel op de hier beschre- voor de open- en dichtpositie van de luchtschuif, zie ven manier aan te maken, voorkomt u dit probleem de volgende afbeeldingen.

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open; zie volgende figuur.

Laat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; zie de paragraaf "Stoken met hout".

Bediening van de luchtschuiven

Het toestel heeft twee luchtschuiven. De primaire luchtschuif zit onderaan in de deur en regelt de lucht onder het rooster. Boven de deur bevindt zich de secundaire luchtschuif die de lucht regelt voor het glas (air-wash systeem).

De luchtschuif kan worden bediend met de koude hand. De vorm van de koude hand is afhankelijk van de uitvoeringsvorm van het toestel.

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout lang-zamer omdat de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Sluit de primaire luchtinlaat en laat de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal een derde.

Stoken met bruinkoolbriketten

Sluit bij het stoken van antracietkolen altijd de secundaire luchtschuif.

Bruinkoolbriketten branden op nagenoeg dezelfde manier als hout. Zorg met behulp van de primaire inlaat voor voldoende luchttoevoer onder het vuur. verder de paragraaf "Stoken met hout".

Zet het stookrooster open door de schudstang naar voren te trekken.

Nadat u de instructies voor het aanmaken hebt gevolgd:

Het branden van bruinkoolbriketten geeft veel as. V wijder de overtollig as regelmatig. Zie de paragraaf "Ontassen" voor instructies.

Voor de eigenschappen en het gebruik van de bruinkoolbriketten: raadpleeg uw leverancier van de bruinkoolbriketten of zie de verpakking van de bruinkoolbriketten.

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Leg de bruinkoolbriketten op het houtskoolbed.
4. Sluit de deur.

Stoken met antracietkolen

Gebruik een kolenkorf om de antracietkolen in te bewaren; zie volgende figuur. De kolenmof is optioneel verkrijgbaar. 8.

1. Zet de primaire luchtschuif volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.

4. Verspreid een schep kolen op het houtskoolbed en wacht met de volgende schep tot de kolen gaan gloeien.

5. Voeg nu meer kolen toe.

Let op dat u het vuur niet dooft door in een keer te veel kolen toe te voegen.

U heeft de maximale bijvulling bereikt als de gloed van de vorige vulling nog net zichtbaar is.

1. Sluit de deur.
2. Laat de kolen 20 tot 30 minuten minuten goed door- ewa- vor luchtschuif.
3. Gebruik de schudstang om het rooster te schudden tot er gloeiende deeltje in de asla vallen.
4. Zet de primaire luchtschuif helemaal open.
5. Vul opnieuw kolen bij tot de maximale vulling.

Let op dat het rooster open staat door de schudstang naar voren te trekken.

1. Zet na enkel minuten de primaire luchtschuif in de gewenste positie.

Als de vuurkorf of het schudrooster rood beginnen te gloeien, bent u te hard aan het stoken. Het schudrooster en/of de vuurkorf kunnen daardoor vervormen.

Regeling van de verbrandingslucht

▶ Regelmatig een kleine hoeveelheid bruinkoolbriketten of antracietkolen toevoegen is beter dan veel bruinkoolbriketten of antracietkolen tege-

Het toestel heeft diverse voorzieningen voor de lucht- lijk. regeling.

De primaire luchtschuif regelt de lucht onder het rooster. Vu

De secundaire luchtschuif regelt de lucht voor het (air-wash).

Adviezen

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

Doven van het vuur

Vul geen brandstof bij en laat de kachel gewoon uit-gaan. Als een vuur wordt getemperd door de lucht- toevoer te verminderen, komen schadelijke stoffen vrij. Laat daarom het vuur vanzelf uitbranden. Houd toezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd kunnen alle luchtschuiven worden gesloten.

Ontassen

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zijn zeer brandbaar. Als de afzetting van deze stoffen tot groot wordt, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer a ten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Na het stoken van hout blijft een relatief kleine hoeveelheid as over. Dit asbed is een goede isolator voor de stookbodem en geeft een betere verbranding. Laat daarom gerust een dun laagje as op de stookbodem liggen.

Na het stoken van bruinkoolbriketten en antracietkolen blijft er relatief veel as over. Verwijder regelmatig de overtollige as.

De as mag nooit de onderkant van het rooster raken. Het rooster raakt dan oververhit en beschadigd.

Regel de luchttoevoer met de secundaire lucht-inlaat.

De secundaire luchtinlaat belucht niet alleen het vuur maar ook het glas, zodat het glas snel vervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.

▶ Regelmatig een kleine hoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

De luchttoevoer door de stookbodem mag echter niet worden belemmerd en er mag zich geen as ophopen achter een binnenplaat. Verwijder daarom regelmatig de overtollige as.

1. Open de deur van het toestel.

2. Gebruik de schudstang om de overtollige as via icht- het rooster in de asla te laten vallen.

3. Verwijder de aslade met behulp van de bij- geleverde koude hand en leeg de aslade; zie de ij- volgende twee figuren.

1. Plaats de aslade terug en sluit de deur van het stel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast geven. Als het niet echt nodig is, kunt u bij nevel en mist beter niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel op lossen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om toestel in goede staat te houden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te laten controleren en onderhouden.

Aan het begin van het stookseizoen: laat de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen lange tijd niet is gebruikt: laat de schoorsteen controleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en ander regelmatig onderhoud

Maak het toestel niet schoon wanneer het nog warm is.

Maak de buitenkant van het toestel schoon met een droge niet pluizende doek.

Na afloop van het stookseizoen kunt u de binnenkant toe- van het toestel goed schoonmaken:

Verwijder eventueel eerst de vuurvaste binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

bij Maak eventueel de luchtaanvoerkanalen schoon.

Verwijder de vlamplaat boven in het toestel en maak deze schoon.

Vuurvaste binnenplaten controleren

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig zijn. Vermiculite binnenplaten zijn kwetsbaar. Stoot niet met houtblokken tegen de binnenplaten. Controleer de binnenplaten regelmatig en vervang ze indien nodig.

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite of chamotte binnenplaten kunnen haarscheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich mogelijk erachter ophoopt. Als opgehoopte as achter een gietijzeren plaat niet wordt verwijderd, kan de plaat de warmte niet meer afgeven aan de omgeving en kan de plaat vervormen of schet ren.

b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewoon n glasreinigingsproduct.

Wrijf het glas schoon met een droge doek of keu- kenpapier.

Laat het toestel nooit branden zonder de vuur- vaste binnenplaten.

Gebruik geen schurende of bijtende producten om het glas schoon te maken.

Klep en vlamplaat demonteren

Zowel de klep als de vlamplaat zijn demontabel. Om de vlamplaat te demonteren moet eerst de klep en de klepstang worden verwijderd.

1. Open de deur van het toestel.
2. Til de gesloten klep iets op en schuif hem boven de vlamplaat zodat beide vrij zijn.
3. Verwijder de klep en de klepstang uit het toestel.
4. Schroef het steunplaatje los door de de moer M8 los te draaien. Het steunplaatje bevindt zich in het midden tegen de toplaat van het toestel.
5. Til de vlamplaat aan de voorkant op, trek de vlamplaat naar voren en neem de vlamplaat uit het toestel.

Opmerking: Volg voor de montage van de klep en

vlamplaat, voor het in gebruik nemen van het toeste bovenstaande instructies in omgekeerde volgorde.

Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

⚠️ Voorkom dat kachelruitreiniger tussen het glas en de gietijzeren deur loopt.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, grendels en lucht-amp-schuiven) met hittevast vet dat verkrijgbaar is bij toe-de vakhandel.

Afwerklaag bijwerken

kleine lakbeschadigingen kunt u bijwerken met een spuitbus speciaal hittebestendige lak die verkrijgbaar is bij uw leverancier.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil op: Ga als volgt te werk:

1. Verwijder stof en loszittend roet met een droge doek.
2. Maak het glas schoon met kachelruitenreiniger: a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in en laat even inwerken.

Controleer of het afdichtingskoord van de deur nog goed afsluit. Afdichtkoord verslijt en moet tijdig worden vervangen.
- Controleer het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw een lek.

Deur bijstellen

Controleer of de deur goed sluit en stel zonodig de scharnierstijl bij; zie volgende figuur.

1. Open de deur van het toestel; de scharnierstijl is nu zichtbaar en toegankelijk.
2. Draai de twee bevestigingsbouten van de scharnierstijl iets los. De bevestigingsbouten bevinden zich aan de binnenzijde van de haard.
3. Verschuif de scharnierstijl in de gewenste positie.
4. Gebruik de stelschroeven om de scharnierstijl in de breedte van het toestel te positioneren.
5. Draai de twee bevestigingsbouten vast en controleer de sluiting van de deur.

Bijlage 1: Technische gegevens

Model 2200 / 2210 / 2220 / 2020

Model 2200 2210 2220 2020
Nominaal vermogen 8 kW 8 kW 8 kW	7 kW
Schoorsteenaansluiting (diameter) 150 mm	150 mm	150 mm	150 mm
Gewicht	140 kg	175 kg	150 kg	130 kg
Aanbevolen brandstof	Hout	Hout	Hout	Hout
Kenmerk brandstof, max. lengte hout	50 cm	50 cm	50 cm	40 cm
Elektrische aansluiting	230 V, 50 Hz, 0,5 A

Brandstof	Hout	Bruinkoolbriketten	Antracietkolen
Massadebiet van rookgassen	7,7 g/s	8,9 g/s	7,8 g/s
Temperatuurstijging gemeten in de meet-sectie	295 K	289 K	272 K
Temperatuur gemeten aan de uitgang het toestel	van 340 °C	-	-
Minimum trek	14 Pa	14 Pa	14 Pa
CO-emissie (13% _2 )	0,10 %	0,06 %	0,04 %
NOx-emissie (13% _2 )	106 mg/Nm ^3	-	-
CnHm-emissie (13% _2 )	51 mg/Nm ^3	-	-
Stofemissie	31 mg/Nm ^3	-	-
Rendement	78,3 %	75,4 %	76,4 %

Model 2500 / 2510 / 2520 / 2620

Model 2500 2510 2520 2620
Nominaal vermogen 10 kW 10 kW 10	kW 10 kW
Schoorsteenaansluiting (diameter) 150 mm	150 mm	150 mm	150 mm
Gewicht 150 kg 180 kg	160 kg	160 kg
Aanbevolen brandstof	Hout	Hout	Hout	Hout
Kenmerk brandstof, max. lengte hout	50 cm	50 cm	50 cm	50 cm
Elektrische aansluiting	230 V, 50 Hz, 0,5 A

Brandstof	Hout	Bruinkoolbriketten	Antracietkolen
Massadebiet van rookgassen	9,2 g/s	9,7 g/s	8,1 g/s
Temperatuurstijging gemeten in de meet-sectie	264 K	318 K	314 K
Temperatuur gemeten aan de uitgang van het toestel	320 °C	-	-
Minimum trek	14 Pa	14 Pa	14 Pa
CO-emissie (13% O_2 )	0,10 %	0,09 %	0,05 %
NOx-emissie (13% Q )	52 mg/Nm ^3	-	-
CnHm-emissie (13% Q )	21 mg/Nm ^3	-	-
Stofemissie	16 mg/Nm ^3	-	-
Rendement	80,0 %	76,4%	79,0 %

Bijlage 2: Aansluitschema's

De in de schema's voorkomende aanduidingen hebben de volgende betekenis:

T1 thermo-switch

V1 ventilator

V2 ventilator

L1 lamp

R1 weerstand

S1 2-standenschakelaar

Model 2020

De modellen 2200 en 2500 zijn uitgevoerd met een tweestandenschakelaar om de snelheid te reg er is geen thermostaatfunctie aanwezig.

Bijlage 3: Afmetingen

2020

590 495 Dovre 440 Ø150 Ø125 75 120 430 09.20017.044

2200

595 560 670

450 Ø150 200 110 Ø125 450

09.20017.043

2210

730 550 Dovre 630 495 Ø125 Ø150 85 120 430 09.20017.015

2220

690 540 Dovre 540 Ø125 Ø150 75 120 430 09.20017.014

2500

655 620 670 450 Ø150 200 110 Ø125 450 09.20017.042

2510

Dovre 610 730 630 495 Ø125 Ø150 85 120 430 09.20017.016

2520

690 600 Dovre 540 Ø125 Ø150 75 120 430 09.20017.012

2520BS

480 690 600 540 125 75 Ø125 Ø150 430 485 09.20017.013

2620SC

690 600 540 450 430 Ø25 Ø150 75 120 09-20020-179

Bijlage 4: Afstand tot brandbaar materiaal

Minimale ventilatieruimte buiten het stralingsbereik

MIN 1 CM MIN 1 CM 09.20015.048

Afmetingen onbrandbare vloerplaat in centimeters

V S 09.20018.046

09.20015.047

Minimale afanfetertigen onbrandbare vloerplaat

$$ V > H + 3 0 > 6 0 $$

$$ S > H + 2 0 > 4 0 $$

					Probleem
●					Hout wil niet doorbranden
	●				Geeft onvoldoende warmte
		●			Rookterugslag tijdens het bijvullen
			●		Toestel brandt te hevig, niet goed regelbaar
				●	Aanslag op het glas
					mogelijke oorzaak mogelijke oplossing
●	●	●		●	Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik kleine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapeling hout niet correct	Stapel het hout zodanig dat er voldoende lucht tussen de houtblokken kan stromen (losse stapeling, zie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvol-doende	Controleer of de schoorsteen aan de voorwaarden voldoet: mini-maal 4 meter hoog, juiste diameter, goed geïsoleerd, gladde bin-nenzijde, niet te veel bochten, geen obstructiesin de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen niet rect	ovoldoende hoog boven het dakvlak, geen obstructies in de nabij-heid.
●	●	●	●	●	Instelling van de luchtinlaten niet correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestel met de schoor-steen niet correct	Aansluiting moet hermetisch dicht zijn.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maak desnoods gebruik van de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgekeerde lucht-stroom in de schoorsteen door hoge tentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods bu- een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestel niet in de nabij-heid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout niet te dicht tegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controleer de afdichtingen van de deur en de naden van het toestel.

Index

A

Aanmaakvuur 19

Aansluiten afmetingen 31

Aansteken .19....

Afsluitplaat convectieruimte .16....

Aftappen convectiewarmte .12, .16....

Afwerking sierkader .17....

Afwerklaag, onderhoud 24

Antracietkolen .19....

As verwijderen 22 bruinkool 21

Aslade openen....22

B

Beluchting van het vuur.... 22

Bijvullen antracietkolen 22 bruinkoolbriketten 22

Bijvullen van brandstof 22

Binnenplaten gietijzeren 13

Brandbaar materiaal afstand tot.... 40

Brandstof

antracietkolen 18-19

benodigde hoeveelheid 23

bijvullen 20, 22

bruinkool 18

bruinkoolbriketten 19

geschikte 18

hout 18

ongeschikte .18....

Brandveiligheid afstand tot brandbaar materiaal.... 40

meubels 11

vloer 11

wanden 11

Buitenluchtaanvoer aansluiting op.... 15

C

Continu gebruik 12

Convectie aftappen 12, 16

Convectieruimte afsluitplaat 16

Covectie externe ruimtes.... 12, 16

Creosoot 22

D

Deur afdichtingskoord 24

bijstellen 25

draairichting wijzigen 12 sluiting 25

Draagvermogen van vloer 11

Draairichting wijzigen 12

Drogen van hout.... 18

G

Geschikte brandstof.... 18

Gewicht 26-27

Gietijzer binnenplaten....13 vuurvast .13.....

Glas

schoonmaken 24

H

Hout 18

bewaren .18....

drogen 18

geschikte soort.18....

nat 18

Houtblokken stapelen.20......

K

Kap op de schoorsteen 10

Kieren in toestel.24....

Klep

monteren.24....

Kolen

asgehalte 19

L

Lak 18

Luchtinlaten 19

Luchtlek 24

Luchtregeling 22

Luchttoevoer regelen.... 22

M

Mist, niet stoken 23

Muren

brandveiligheid.... 11

N

Naaldhout 18

Nat hout 18

Nevel, niet stoken 23

Nominaal vermogen 23, 26-27

0

Onderhoud

afdichting 24

glas schoonmaken 24

schoorsteen 23

smeren 24

toestel schoonmaken 23

vuurvaste binnenplaten 23

Ongeschikte brandstof 18

Ontassen 22

Openen aslade 22

Opslag van hout 18

P

Plaatsen afmetingen .... 31

Primaire luchtinlaat 19

Problemen oplossen.... 23

R

Rendement 5,7,26-27

Rook bij eerste gebruik ....18

Rookgas massedebiet ....26-27 temperatuur ....5, 7

Rookterugslag 10

Ruiten schoonmaken 24

s

Schamier stellen 25

Schoonmaken glas 24 toestel 23

Schoorsteen aansluitdiameter .....26-27 aansluiting op..... 15 hoogte .10.....

onderhoud.23.

voorwaarden 10

Schoorsteenbrand voorkomen.22....

Schoorsteenkap 10

Secundaire luchtinlaat..19....

Sierrand monteren .17....

Smeren 24

Stoken 20 antracietkolen .21 brandstof bijvullen .20-22 bruinkoolbriketten .21 onvoldoende warmte 23

T

Teer 22

Temperatuur.26-27......

Temperatuurstijging meetsectie ....26-27

Trek 26-27

U

Uitgaan van vuur 22

V

Vegen van schoorsteen 23.

Ventilatie ....10 vuistregel ....10

Ventilatierooster .10....

Ventilator elektrisch ....12 thermostatisch ....12

Verbrandingsluchtregeling 22

Verwijderen as 22

Vet voor smering 24

Vlamplaat monteren 24

Vloeren brandveiligheid ....11 draagvermogen ....11

Vloerkleed 11

Vulhoogte van toestel 20

Vuur aanmaken .19..... doven....22

Vuurvaste binnenplaten onderhoud 23 waarschuwing 18

W

Waarschuwing brandbare materialen ..... 9 glas gebroken of gebarsten ..... 9, 24 heet oppervlak ..... 9 kachelruitreiniger ..... 24 schoorsteenbrand ..... 9, 18, 22 ventilatie ..... 9-10 verzekeringsvoorwaarden ..... 9 voorschriften ..... 9 vuurvaste binnenplaten ..... 18

Wanden brandveiligheid ....11

Warmte, onvoldoende 23

Weersomstandigheden, niet stoken 23

Table of contents

Introduction 3

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgique.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgique.

Nijverheidsstraat 18 Tél.: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]
