GEBRUIKSAANWIJZING 2000CBBS DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUKSAANWIJZING

INSTALLATION ET MODE D'EMPLOI

1. Inleiding 4
2. Veiligheid 4
3. Installatievoorschrift 5

3.1.Vooraf 5

3.1.1.De schoorsteen 5
3.1.2. Ventilatie van het lokaal 6
3.1.3.Vloer, wanden 7
3.1.4. Brandbaar materiaal rondon de haard 8

3.2.Voorbereidende werkzaamheden 8

3.2.1. Montage van de poten 8
3.2.2. Montage van rookklok en aansluitkraag 9
3.2.3. Montage van de asbak (indien van toepassing) 9

3.3.Installatie 10

3.3.1. Plaatsing en aansluiting 10
3.3.2.Inbouw 10

3.4.Afwerking 11
3.4.Verpakkingsmaterialen 11

1. Gebruiksaanwijzing 13

4.1. Openen en sluiten van de deur(en) 13
4.2. Brandstof 13
4.3.Aanmaken 13
4.4. Stoken met hout 14
4.5. Ontassen 14
4.6.Doven 15
4.7.Weersomstandigheden 15

1. Onderhoud 15

Bijlage 1: Technische gegevens 52
Bijlage 2: Afmetingen 53

Table des matieres pag

Préface 16

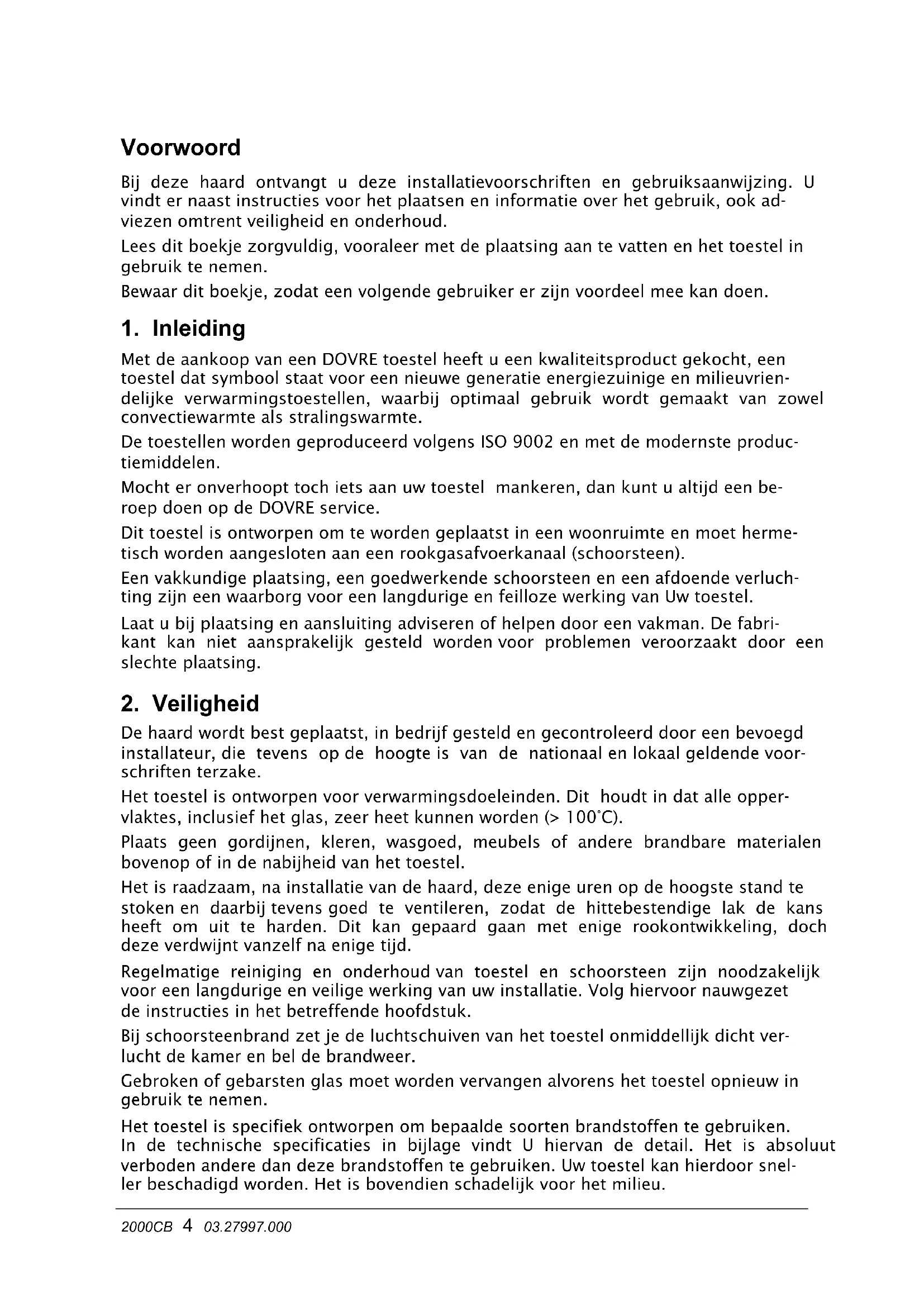

Bij deze haard ontvangt u deze installmentievoorschriften en gebruiksaanwijzing. U vindt er naast instructies voor hetplaatsen en informatie over het gebruik, ook adviezen omtrent verilgheid en onderhoud.

Lees dit boekje zorgvuldig, vooraleer met deplaatsing aan te vatten en het toestel in gebruik te nemen.

Bewaar dit boekje, zodate een volgende gebruiker er zich voordeel mee kan doeen.

1. Inleiding

Met de aankoop van een DOVRE toestel heeft u een kwaliteitproduct gekocht, een toestel dat symbool staat voor een neue generatie energiezuinige en milieuvriendelijk verwarmingstoestellen, waar bij optimaal gebruik worden gemaakt van zowel convectiewarmte als stralingswarmte.

De toestellen worden geproduerd volgens ISO 9002 en met de modernste produ-tiemiddelen.

Mocht er onverhoopt toch iota's aan uw toestel mankeren, dan kunt u.altijd een beroeep doeon op de DOVRE service.

Dit toestel is ontworpen om te worden geplaatst in een woonruimte en moet hermetisch worden aangesloten aan een rookgasafvoerkanaal (schoorsteen).

Een vakkundige plaatsing, een goedwerkende schoorsteen en een afdoende verluchting zich een waarborg voor een langdurige en feilloze werkig van Uw toestel.

Laat u bijplaatsing en aansluiting adviseren of helpen door een vakman. De fabrikant kan Niet aansprakelijk gesteld worden voor problemen veroorzaakt door een slechteplaatsing.

2. Veiligigkeit

De haard worden best geplaatst, in bedrijf gesteld en gecontroleerd door een bevoegd installerateur, die tevens op de hoogte is van de nationaal en lokaal geldende voor-schriften terzake.

Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle oppervlaktes, inclusief het glas, zeer heet hunnen worden (>100^) .

Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Het is raadzaam, na installmentie van de haard, deze enige uren op de hoogste stand te stoken en waar bij tevens goed te ventileren, zodat de hittebestendige lak de kans hebft om uit te harden. Dit kan gepaard gaan met enige rookontwikkeling, doch deze verdwijnt vanzelf na enigeijd.

Regelmatige reiniging en onderhoud van toestel en schoorsteen zijnoodzakelijk voor een langdurige en veilige werkung van uw installment. Volg hiervoorn nauwgezet de instructies in het betreffende hoofdstuk.

Bij schoorsteenbrandzetje de luchtschuiven van het toestel onmiddelijk dicht verlucht de kamer en bel de brandweer.

Gebroken of gebarsten glas moet worden verrangen alvorens het toestel opnieuw in gebruik te nemen.

Het toestel is specifiek ontworpen om bepaalde soorten brandstoffe te gebruiken. In de technische specificaties in bijlage vindt U hiervan de detail. Het is absolutut verboden andere dan deze brandstoffe te gebruiken. uw toestel kan hierdoor sneller beschadigd worden. Het is bovendien schadelijk voor het milieu.

3. Installatievoorschrift

3.1. Vooraf

De haard moet hermetisch dicht worden aangesloten op een goed werkende schoorsteen, voldoende afgeschermd zichn van brandbare materialen (vloer en wanden), in een ruimte met voldoende verluchting.

Informeer maar nationale ofplaatselijkne normen en voorschriften terzake. Uw verdeler kan u hierin adviseren.

Raadpleeg eventueel ook brandweer en/of verzekeringsmaatschappijaar specifieke voorschriften of vereisten.

Neem ook kennis van de technische specificaties in bijlage van deze handleiding alvorens met de installment aan te vatten.

3.1.1. De schoorsteen

De schoorsteen (het rookkanaal) heeft een dubbele functie :

• Het aanzuigen van de lucht vanuit de kamer, nodig voor de verbranding van de brandstof in de kachel of open haard.
• Het afvoeren van de verbrandingsgassen door thermische en natururlijke trek. De thermische trek ontstaat door het warmteverschilussen de lucht in en buiten het rookkanaal. De opgewarmde lucht in het rookkanaal isichter dan de kouderelucht buiten het kanaal en stijgt waarom omhoog, samen met de verbrandingsgassen. Natuurlijke trek wordenveroorzaakt door omgevingsfactoren o.a. de wind.

Het is verboden om meertere toestellen op een enkele schoorsteen aan te sluiten (bv. de centrale verwarmingsketel), tenzij lokale of nationale reglementeringen hierin voorzien.

Ga na welke schoorsteen nodig is voor het gekozen toestel, en of de bestaande schoorsteen geschikt is. Laat u hierbij adviseren door een specialist.

De schoorsteen voldoet best aan de volgende voorwaarden :

• Het rookkanaal moet gemaakt zijn van vuurvast materiaal. Elementen van keramiek of roestvrij staal verdienen aanbeveling.
• De schoorsteen要去 luchtdicht en goed gereinigd zijn, en een voldoende trek garanderen (een trek of onderdruk van 15 tot 20 Pa tijdens normalbelasting is idealaal).
• Hij moet zo verticaal möglichk lopen, vertrekkend van de uitgang van het toestel. Richtingsveranderingen en horizontale stukken zijn af te raden, wegens verstoring van de rookgasafvoer en möglichke ophoping van roet (verstopping !!).
• De binnenmaten van de schoorsteen mogen Niet te groot zich om de rookgassen Niet te sterk te lately afkoelen. Voor aanbevolen schoorsteendiameter, zie technische specificatie in bijlage. Indien het rookkanaal behoorlijk geisoleerd is, kan de diameter eventueel groter zich.
• De sectie van het rookkanaal要去 vooral constant zijn. Verbredingen, en vooral vernauwingen, verstoren de vlotte rookgasafvoer en worden best vermeden. Hetzelfde geldt voor een dekplaat of afvoerkap bovenop de schoorsteen. Let

erop dat hierdoor de uitmondingsectie Niet vernauwt, en dat de kap zodanig ontworpen is, dat bij wind, de afvoer van de rookgassen Niet belemmerd, maar bevorderd worden.

• Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden hebft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteen-gedeelten buiten de woning,要去en steeds worden uitgevoerd in dubbelwandig geisoleerde buizen. Het buitendaks geleelte van de schoorsteen要去 steeds geisoleerd zich.

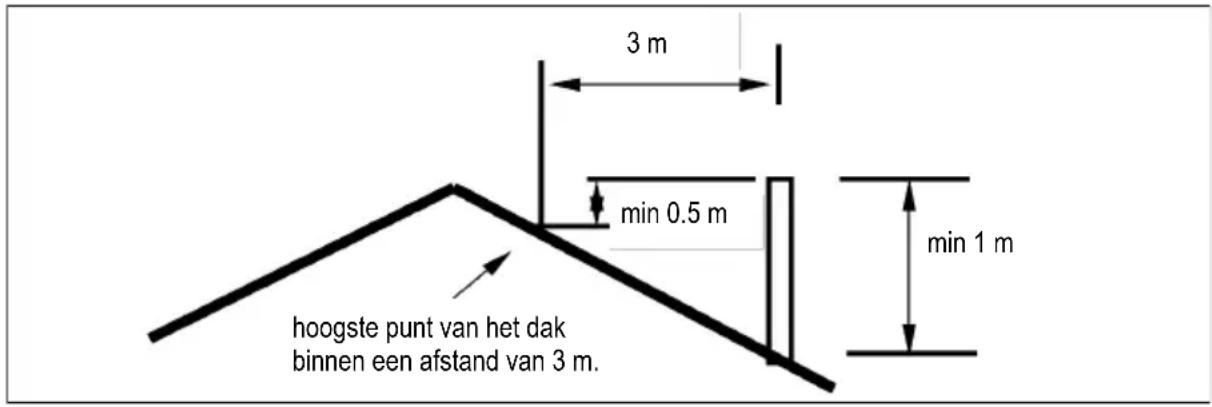

• De schoorsteen dient voldoende hoog teijken (minimum 4 meter), en uitmonden in een zone die nicht verstoord worden door omliggende gebouwen, nabijstaande bomen of andere hindernissen. Als vuistregel geldt: 60~cm boven de nok van het dak. Indien de nok meer dan 3 meter verwijderd is van de schoorsteen,zie dan de afmetingen aangegeven in figuur hieronder. Afhankelijk van eventueel nabijgelegen gebouwen en / of bomen, moet de schoorsteen hoger�.

3.1.2. Ventilatie van het lokaal

Verbranding van hout, kolen of gas verbruikt zuurstof. Het is dus van groot belang dat de ruimte waar het toestel geinstalleerd worden, voldoende verlucht of geenti-leerd worden.

Bij een onvoldoende verluchting kan de verbranding verstoord worden, en kan de feilloze afvoer van de rookgassen door de schoorsteen Niet meer gegarandeerd worden, met möglichk rookuitwasemingen in de woonkamer tot gevolg. Vooral bij een open haard za samen met de rookgassen, veel omgevingslucht door de schoorsteen maar buiten gezogen worden, en is voldoende verluchting of ventilatie uitermate belangrijk.

Plaats desnoods in de kamer een verluchtingsrooster die toevoer van verse lucht garandeert. Deze voorziening is zeker nodig bij goed geisoleerde ruimtes, of wan- neer er mechanische ventilatie aanwezig is.

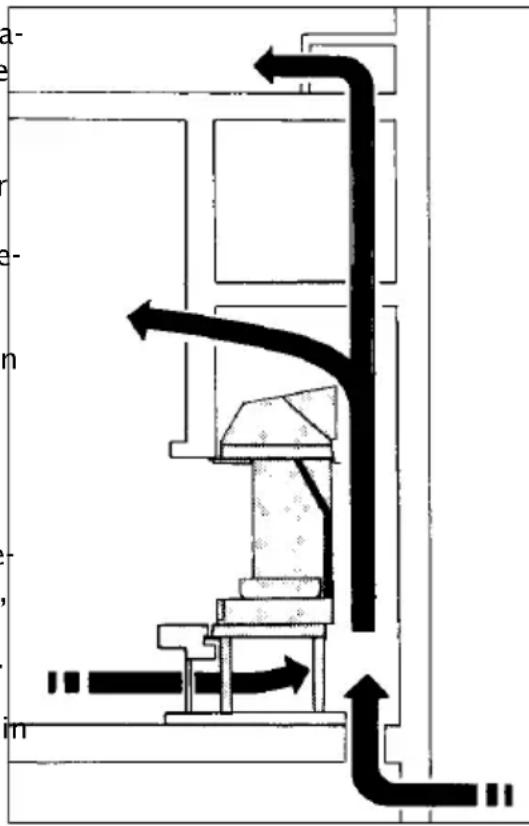

De DOVRE-haard is zodanig gebouwd, dat hij de meeste van zijn warmte afgeeft door convectie. De warmte worden voornamelijk via dechterwand, de zichwanden en de rookvang afgegeven aan de lucht. Zowel het materiaal (gietijzer) als de vormgeving (verhoogd stralingssopppervlak door ribben) bevorderen de warmteoverdracht van de haard maar de omgevingslucht. Doordat de lucht opgewarmd worden, stijgt deze en ontstaat er een natuurlijke warme luchtstroom, de zgn. convectielucht. Deze warme lucht kan�ak keuze zowel in de kamer zichluitmonden als�ak een andere ruimte geleid worden.

Om de convectielucht optimaal op te warmen en te geleiden is hetoodzakelijk dat de luchtstroom Niet gehinderd worden. Het is dus van belang dat er voldoende ruimte

tussen de haard zich en de bekledingsmaterialen gelaten worden, en dat er voldoende große inlaat- en uitlaatopeningen voorzien worden voor de convectieluchtstroom.

De convectielucht kan zowel vanuit de kamer als van buiten de kamer (andere kamer, kelder,rechtstreeks buiten) onderaan de haard aangebracht worden. Indien de convectielucht (rechtstreeks of onrechtstreeks) van buiten wordt aangebracht, kan dit tevens Dienst doe ns aanvoer van verse lucht voor de verbranding.

Zorg alleszins voor een goede luchthuishouding en verzeker u ervan dat er zeker voldoende extra lucht in het lokaal gebracht worden.

Let ook op andere luchtverbruikers die in dezfelsefde ruimte of in de woning aanwezig zich,zoals een ander verwarmingstoestel, een dampkap, een droogkast of een badkamerventilator. Gebruik deze toestellen nicht als de haardbrandt, of zorg voor een extra luchttoevoer i functie van deze toestellen.

3.1.3. Vloer, wanden

Brandhaar materiaal moet voldoende beschermd worden. In de vloer onder de haard en in de wanden rond de haard mogen geen elektrische leidingen aanwezig়n. De vloer moet voldoende draagkrachtig়n.

Onder het toestel

Onder het toestel moet alle brandhaar materiaal verwijderd worden, of special beschermd met min. 6 cm betonplaat en 10 cm isolatie. De poten van het toestel mo-genrechtstreeks op de betonplaat rusten, de isolatie moet+tussen de poten aangebracht worden.

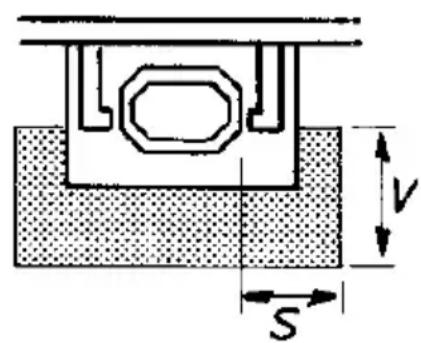

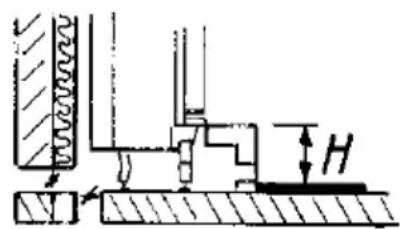

Vloer rond het toestel

Een vloer uit brandbaar materiaal rond het toestel要去 afdoende beschermd worden in de volgende zone:

Naar voor : hoogte van de onderkant haard plus 30 cm, doch minimaal 60 cm.

Opzij : hoogte van de onderkant haard plus 20 cm, doch minimaal 40 cm.

$$ V > H + 3 0 > 6 0 $$

$$ S > H + 2 0 > 4 0 $$

Wanden, plafond

Brandbare wanden anschter, naast of boven de haard moeten beschermd worden met min. 10 cm stenen wand en 10 cm isolatie. Niet-brandbare materialen worden best geisoleerd met minstens 6 cm isolatie.

3.1.4. Brandbaar materiaal rondon de haard

In het stralingsbereik van de haard

Houd minstens 80 cm afstand:tussen de vuuropening van de haard en brandbaar materiala. Deze afstand kan tot 40~cm gereduceerd worden indien het brandbaar materiala voldoende afgeschermd worden en goed verlucht.

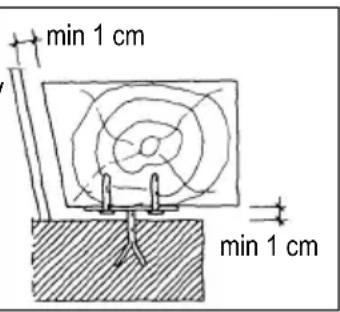

Buiten het stralingsbereik van de haard

Houd minstens 5 cm afstand tussen de ombouw van de haard en brandbaar materiaal. Plaatsen van brandbare materialen die slechts met een Klein vlak gegen de ombouw komen (bv. wandbekleding) is toegestaan indien de ombouw van de haard voldoende geisoleerd is.

Een houten sierbalk mag nicht binnen de straling van het vuur geplaatst worden. Buiten de straling moet steeds 1 cm random verluchting aangebracht worden om warmteopbouw te vermijden. (zie figuur).

Rondom de convectie-uitlaatopeningen mag binnen een afstand van 50 cm geen brandaar materiaal aanwezig়n.

3.2. Voorbereidende werkzaamheden

Controller het toestel onmiddelijk bij ontvangst op transportschade en/of zichtbare schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen Niet in werkung.

Teneinde beschadiging van het toestel te vermijden bijplaatsing, en om het toestel gemakkelijk te kunnen manipuleren, kan het nuttig zichen vooraf eerst een deel of alle Niet-vaste onderdelen uit de haard te verwijderen (vuurvaste stenen, vlamplaat, enz.). Let bij het uithalen van de vuurvaste stenen op hun positie, zodate u ze achteraf op de juiste manier opnieuw in het toestel kan plaatsen.

Met het toestel worden de volgende losese onderdelen meegeleverd :

• Een stel poten
• Een rookklok met bevestigingsmaterial
• Een aansluitkraag met bevestigingsmaterial
• Een "koude hand" voor het openen van de deur
• Een asbak (optie)

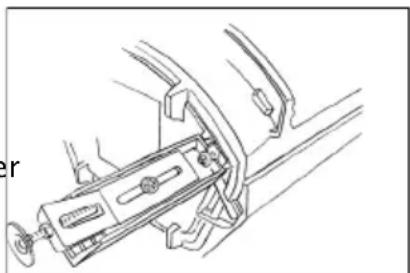

Kantel de haard voorzichting op+zijn rug.

Monteer de pootholders op de bodemplaat met moer M8 en sluitring 08x017.

Monteer de poot op de gewenste hoogte op de poothou

der, met bout M8x50, moer M8 en 2x sluitring 8× 25

Monteer de stelbouteen onderaan de poten. Hiermee kan de haard waterpas gezet worden.

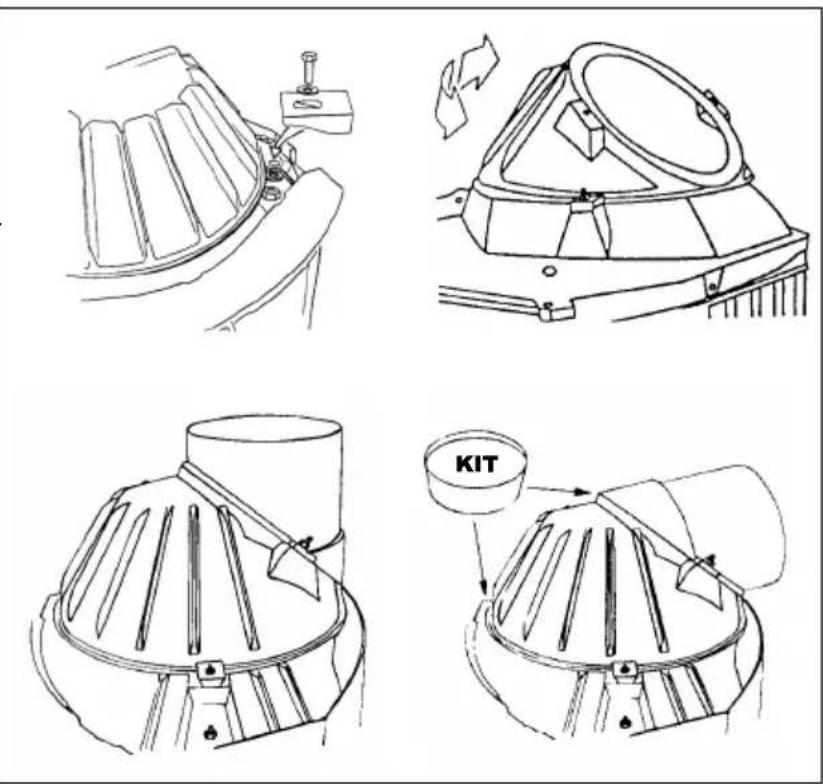

3.2.2. Montage van rookklok en aansluitkraag.

De rookklok worden bovenop het toestel gemonteerden met de bijgeleverdeklemplaatjes vastgezet. Zorg voor een goede affdichting door middel van de bijgevoegde kit of pasta.

Best worden de rookklok
geplaatst met de uitgang
naar awhile gericht. Bij
voldoende trek kan ze
echter tot 90^ links of
rechts gedraaid worden
indien vereist voor de
plaatsing. Bij onvoldoende
trek is een maximale draaihoek van 60^ aangeraden.
De aansluitkraag kan zowel horizontaal als verticaal geplaatst worden.
Monteer de aansluitkraag op de rookklok met 2 bou

ten M6x30, 2 moeren M6 en 4 sluitringen 6× 12 . Zorg voor een goede affdichting met kit of pasta.

3.2.3. Montage van de asbak (indien van toepassing)

De optioneel te verkrijgen asbak worden als volgt gemonteerd:

Trek hetplaatje midden in de steen omhoog, breng bv. een schroevendraier in het gaatje om alzo de steen omhoog te trekken. (Klop eventueel de steen wat los met een hamer).
- Slavervolgens in het bodemhitteschild de drukplaatuit.
Maak de afsluitrand proper en leg het bijgeverd koord (dia. 6 mm) in de groef,plaats dan de asbakhouder.
- Schroef de 4plaatschroeven in de asbakhouder, zodat deze vast zit, zorg voor een goede affdichting met kit of pasta.
- Asbak en rooster kunnen nu geplaatst worden.

3.3. Installatie

3.3.1. Plaatsing en aansluiting

Plaats de haard op de gewenste hoogte. Zorg ervoor dat hij vast en waterpas staat en dat de zijwanden loodrecht op het bodemvlak staan. Plaats de haard voldoende ver van de muren zodat, na het aanbrengen van de nodige isolatie, minimaal 10 cm vrij leuchtdoorlaat overblijft:tussen achterwand en muur

Sluit de haard hermetisch op de schoorsteen aan volgens de regels van de kunst.

Controleer, voordat de haard verder worden ingebouwd, of er voldoende trek is in de schoorsteen, en of de aansluiting van het rookkanaal op het toestel geheel zich is.

Maak ter controle eenklein hevig vuur met krantenpapier en droog dun hout. Indien een gemetseld rookkanaal wordt toegepast, wacht hiermee tot het kanaal voldoende droog is.

3.3.2. Inbouw

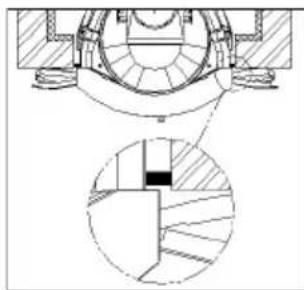

Begin met het metselwerk rond de voet van de haard. In dit metselwerk worden de luchtinlaatroosters (in optie verkrijgbaar) geplaatst. De minimale luchtinlaatopening is 250~cm^2 . De roosters können aan alle zijden geplaatst worden.

Belangrijk is dat de lucht vrij in de convectieruimte kan stromen. Wanner er gebruik gemaatk wordt van een luchtklepset (om buitenlucht in de convectieruimte te bredgen), Niet vergeten de regelknop in te metselen.

Het is aan te bevelen de convectieruimte aan de binnenzijde extra te bekleden met een reflecterend isolatiematerialial. Dit voorkomt onnodige warmte-uitstralingaar eventuele buitenmuren of naastgelegen ruimtes, evenals aantasting van eventuele spouwmuurisolatie.

Let erop, dat de deuren van de haard vrij over het plateau voor de haard+kunnen draaien.

Metsel de schouw verder op tot aan de rookvang. Zorg dat tussen de haard en het metselwerk algijd minstens 2mm spelimglijft voor de warmte-uitzetting van de haard. Gebruik hiervooreventeel hittebestendige strips.

Ondersteuning van de boenbouw:

Het metselwerk boven de haard mag Niet op de haard rusten. Hiervoor要去 een ondersteuning worden gebruikt. Laat tussen een eventuel draagijzer en de rookvang minstens 3mm speling. Dit voorkomt spanningen in het materiaal, waardoor de bovenbouw zou+kennen scheuren. Het draagijzer kan steunen op de zichopbouw of worden met trekstangen aan de muur bevestigd.

De convectieruimte:

Het isoodzakelijk dat de convectieruimte aan de boenzijde luchtdicht worden afge-sloten. Gebruik hiervoor een afdekplaat van bv. staal, beton of een ander onbrand-haar, hittebestendig materiaal. Plaats desgewenst extra isolatie bovenop deze afdekplaat. Zorg er tevens voor dat de plaat waterpas ligt.

De afdekplaat要去 minimum 30~cm boven de rookvang worden geplaatst. De uitlaatroosters (in optie verkrijgbaar) dieren vlak onder dezeplaat te worden aangebracht. Zorg dat de doorlaat van de convectieluchtopeningen voldoende groot is: minimum 500~cm^2

In de convectieruimte mag nooit brandhaar materiaal gebruikt worden. Let op bij gebruik van andere hulpmaterialen zoals ijzer, dat deze Niet als warmtebrug gaan werkken.

Figuur volgende pagination geeft voorbeeld vanplaatsing van de haard in brandbare materialen.

3.4. Afwerking

Wanner het toestel op de juisteplaats staat, hermetisch op de schoorsteen is aangesloten, en volledig ingebouwd, worden alle losse delen terug in het toestel geplaatst.

Uw toestel is nu gebruiksklaar.

Afhankelijk van de gezrukke materialen voor de inbouw, kan het raadzaam zichn nog eenzekereijd te wachten tot alle metselwerk e.d. gedroogd zichn Vooraleer kan worden gestoekt.

Let op: het toestel NOOIT branden zonder binnenplaten of vuurvaste stenen.

3.5. Verpakkingsmaterialen

De verpakkingsmaterialen moeten op verantwoorde wijze en conform de overheidsbepalingen worden afgevoerd.

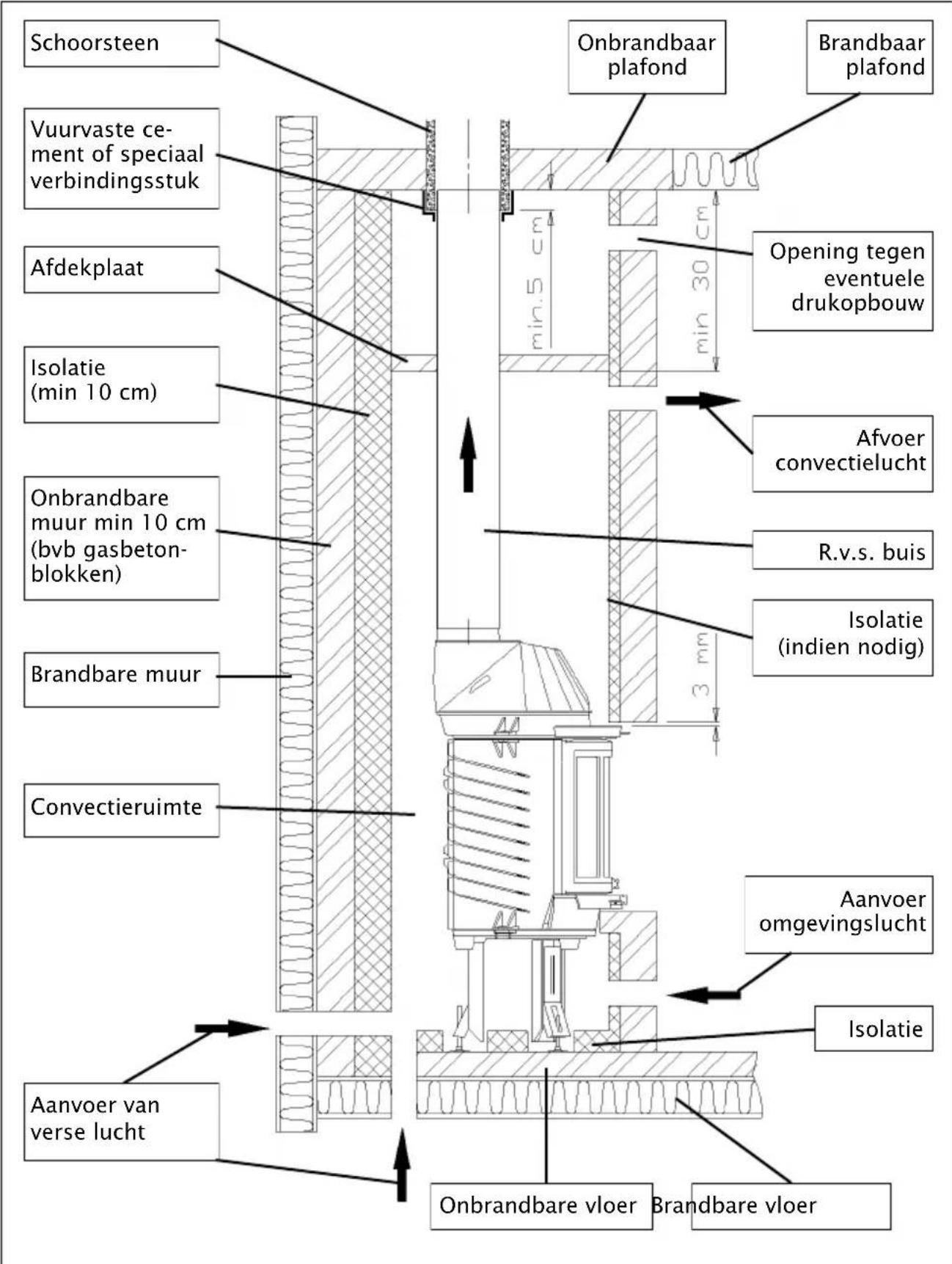

Voorbeeld van inbouw in een brandbare omgeving

4. Gebruiksaanwijzing

4.1. Openen en sluiten van de deur(en)

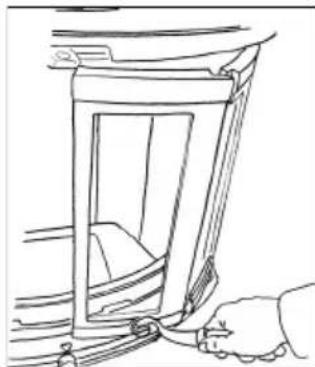

De deur worden geopend en gesloten met behulp van de bijgevoegde koude handgreep

4.2. Brandstof

Dit toestel is uitsluitend geschikt voor het stoken van hout. Alle andere brandstoffen zijn verboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel.

Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout of verduurzaamd hout, multiplex of spanplaat. Het stoken ervan, evenals van kunststof, oud papier en huishoudelijk afval is sterk verruilend voor het toestel, de schoorsteen en het milieu. Een schoorsteenbrand kan hiervan het gevolg+zijn.

Hout

Gebruik bij voorkeur hard hout. Eik, berk en fruitbomenhout় aan een goede houtsoorten om te stoken.

Het hout moet minstens 2aar goed gedroogd zich op een overdekte en goed verluchte plaats. Reeds gekloven hout drooegt better. Het maximale vochtpercentage voor droog hout is 20%

Nat hout is als brandstof nicht bruikbaar, u heeft er geen warmte van, alle energie gaat verloren in het verdampen van het vocht, er komen slechtruikende gassen vrij en er is veel roetaanslag op de ruit van de deur en in de schoorsteen.

4.3. Aanmake

Om voldoende trek te creeren in de schoorsteen en om alzo geen rook in de kamer te bekomen,要去 de schoorsteen voor het aanmaken van de haard eerst voldoende opgewarmd worden. Bij een koude schoorsteen kan men best een "lokvuur" make, door bv. een prop (kranten)-papier boven de vlamplaat aan te steken.

Het toestel wordt aangemaakt met (kranten)papier en/of aanmaakblokjes enkleine stukjes hout.

Zet de deur op een kier en de luchtschuiven geheel open.

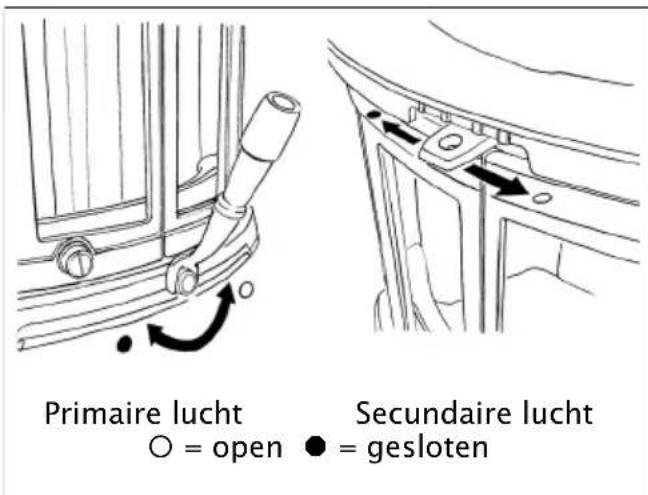

Zie figuur hiernaast voor de werking van de luchtschuiven.

Het is belangrijk dat het aanmaakvuur hevig doorbrandt. Daarna kannen er dikkere stukjes hout op en kan de deur gesloten worden. Is het vuur voldoende gestabiliseerd en is er voldoende gloed dan kan hout worden opgelegd.

4.4. Stoken met hout

De Beste regeling van de vuurhaardbekommt men door de aanmaakluchtschuif onderaan volledig te sluiten en de luchttoevoer volledig te regelen met de bovenste luchtschuif. Indien deze regeling onvoldoende blijkt, of om het vuur aan te wakkeren, kan tijdelijk de onderste luchtschuif gedeeltelijk geopend worden voor extra luchttoevoer.

Vulijdig brandstof bij. Vul nooit teveel ineens. Best is de vuurhaard tot maximaal een derde te vullen en regelmatig bij te vullen.

Open de vuldeur steeds langzaam. Vooraleer worden bijgevuld, zorg ervoor dat het houtskoolbed gelijkmatig over de stockvloer verdeld worden, en ga na dat er net darüber het vuurrooster voldoende gloed is zodat de vulling onmiddelijk vuur vat. Open desnoods de aanmaakluchtschuif onderaan voor eenijdje.

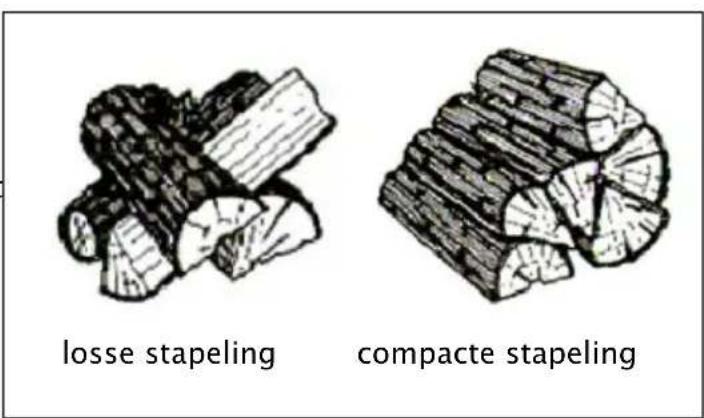

Wanner het hout los gestapeld wordt, za het zeer vlug verbranden omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Deze stapeling gebrukt men wanneer men kort wil stoken. Wanner het hout compacter gestapeld worden, za het langzamer verbranden aangezien de lucht slechts bepaalde stukken hout kan bereiken. Het hout wordt best op deze manier gestapeld wanneer men voor een langereijd wil stoken.

Wanner u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen een afzetting van teer en creosoot vormen. Teer en creosoot zijn zeer brandhaar. Als deze stoffen zich teveel afzetten in de schoorsteen, kan er bij een plotse hoge temperatuur een schoorsteenbrand ontstaan. Daarom is hetoodzakelijk regelmatig het toestel flink door te stoken, zodat geringe afzetteringen van teer en creosoot onmiddelijk verdwijnen.

Bij een te lage stand gaat er zich ook teer afzetten op de ruit en de deuren.

Het is better, bij milde buitentemperatuur, de haard slechts enkele uren per dag intens te latent branden.

De haard kan zowel open als gesloten worden gestookt. Wanneer met open deuren wordt gestookt, is het raadzaam om een vonkenscherm voor het vuur teplaatsen.

4.5. Ontassen

Indien uw haard voorzien is van een aslade (optie) dient deze geledigd worden voordat de assen de onderzijde van de stookrooster raken. Met de bijgeleverde koude handgreep kan het rooster omhoog gekanteld worden en de asbak uit het toestelgenomen.

Van hout hebt u relatief weinig assen en is het Niet nodig de stockvloer elke keer volledig te ontassen, het stoken van hout in een asbed geeft overigens een betere verbranding.

4.6. Doven

Vul geen brandstof bij en LAST de haard gewoon uitgaan.

Als een vuur getemperd worden door de luchttoevoer te verminderen, komen veel schadelijke stoffen vrij. Het vuur要去 waarom vanzelfuitbranden en mag pas verla- ten worden als het goed gedoofd is.

4.7. Weersomstandigheden

Waarschuwing!

Bij nevel en dichte mist worden de afvoer van de rookgassen door de schoorsteen sterk bemoeilijk, en+kunnen rookgassen neerslaan en stankoverlast gezven.

Indien het nicht=echt nodig is,(Int, u beter onder deze weersomstandigheden nicht stoken.

5. Onderhoud

Het vraagt weinig moeite om uw toestel in goede staat te honden.

Controleer regelmatig of het dichtingkoord van de deuren nog goed aflsuit.

Kleine verfbeschadigingen können bijgewerkt worden met een spuitbus. Uw verdeler kan U de gespaste spuitbus bezorgen.

Bij het eerste gebruik na het spuiten kan Uw toestel nog wat geur afgeven. Dit verdwijnt darüber snel.

Het glas worden gereinigd met in de handel verkrijgbare glasreinigingsproducten (bv. producten voor keramische kookplaten). Uw installateur kan U ook aangepaste producten bezorgen. Gebruik echter nooit schurende of bijtende producten.

Aan het eind van het stockseizoen sluit u de schoorsteen af met een prop krantenpapier.U kunt nu de kachel inwendig goed schoon make. Vernieuw indien nodig de koordafdichtingen en kit eventuele lekkages zich. Verwijder eventuel ook de vlamplaat bovenaan in de vuurhaard voor een grondige reiniging.

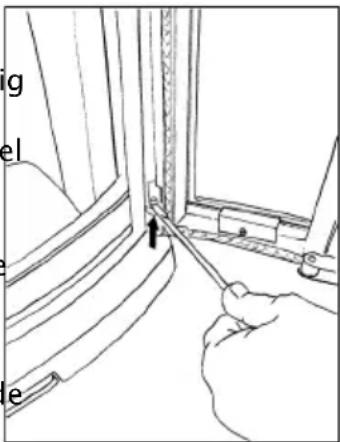

Om desgevallend de deuren te verwijderen, verwijdert U de scharnierpen zoals hiernaast aangegeben.

Vooraleer het stockseizoen aan te vangen,That U eerst de schoorsteen door een erkend vakman vegen.

Ookijdens het stockseizoen is het nuttig de schoorsteen op roet te controleren. Controle en onderhoud van de schoorsteen is een wettelijk verplichting.

Wanneer bovenstaande punten in acheit genomen worden, zult U in volle tevredenheid können genieten van uw haard.

Préface

Bijlage 2 : afmetingen

dimensions

dimensions

Abmessungen

Anlage 2 :

Annex 2 :

Anlage 2 :

CE-conformiteitsverklaring Declaration de conformité CE EC Declaration of conformity Konformitätserklärgung CE

Notified body: 1641

Wij, Nous, We, Wir,

Dovre nv Nijverheidsstraat 18 B2381 Weelde

verklaren bij deze dat de inbouwhaard 2000CB conform is volgens de EN 13229.
déclarons que le foyer 2000CB est conforme au norme EN 13229.
declare that the fireplace 2000CB is in conformity with the EN 13229.
Erklärern daß das Produkt 2000CB entspricht EN 13229.

Weclde, 04.09.2005

In het kader van een continu productverbetering, hunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V. Tel: [phone]
Nijverheidsstraat 18 Fax: [phone]
B-2381 Weelde

E-mail:[e-mail]
