MANUALE UTENTE 2510CTD DOVRE
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
Inzethaard
Fireplace insert
Foyer encastrable
Einsatzofen
Chimenea
Inserto

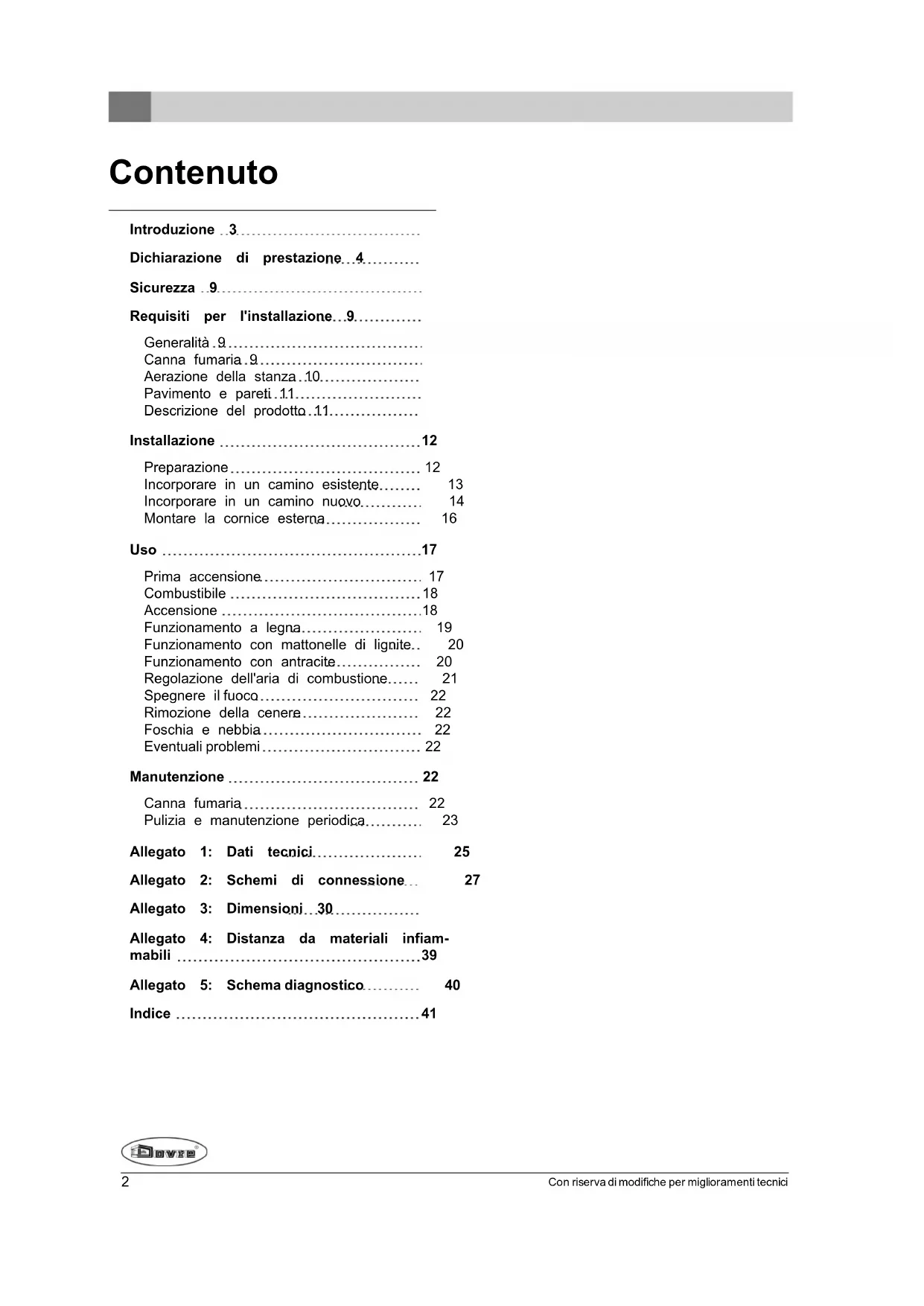

Dichiarazione di prestazione...4.....
Sicurezza 9
Requisiti per l'installazione...9.....
Generalità .9....
Canna fumaria 9....
Aerazione della stanza 10......
Pavimento e pareti.11....
Descrizione del prodotto.11....
Installazione 12
Preparazione....12
Incorporare in un camino esistente..... 13
Incorporare in un camino nuovo.... 14
Montare la cornice esterna.... 16
Uso 17
Prima accensione.... 17
Combustibile 18
Accensione 18
Funzionamento a legna.... 19
Funzionamento con mattonelle di lignite.. 20
Funzionamento con antracite.... 20
Regolazione dell'aria di combustione..... 21
Spegnere il fuoca.... 22
Rimozione della cenere.... 22
Foschia e nebbia.... 22
Eventuali problemi 22
Manutenzione 22
Canna fumaria.... 22
Pulizia e manutenzione periodica.... 23
Allegato 1: Dati tecnici.... 25
Allegato 2: Schemi di connessione... 27
Allegato 3: Dimensioni...30.....
Allegato 4: Distanza da materiali infiammabili 39
Allegato 5: Schema diagnostico.... 40
Indice 41

Introduzione
Gentile cliente,
acquistando questo apparecchio da riscaldamento di DOVRE, Lei ha scelto un prodotto di alta qualità. Questo prodotto fa parte di una nuova generazione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sia il calore di convezione, sia quello di irraggiamento.
Il Suo apparecchio DOVRE è stato realizzato con processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregolarità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e deve essere collegato ermeticamente a una canna fumaria funzionante.
Le consigliamo di affidare l'installazione dell'apparecchio a un tecnico qualificato.
DOVRE declina ogni responsabilità per problemi o danni causati da un'installazione non a regola d'arte.
Per l'installazione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.
Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.
© 2012 DOVRE NV
Dichiarazione di prestazione
In conformità al Regolamento sui prodotti da costruzione 305/2011
N. 102-CPR-2013
- Codice di identificazione unico del tipo di prodotto:
2020S / 2200 / 2210 / 2220
- Numero di tipo, lotto o serie, o un altro mezzo identificativo per il prodotto da costruzione, previsto nell'articolo 11, paragrafo 4:
Numero di serie unico.
- Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:
Stufa per combustibile solido senza produzione di acqua calda in conformità aEN 13240.
- Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:
-
Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:
-
Il sistema o i sistemi per la valutazione e la verifica della costanza della prestazione del p costruzione, menzionati nell'allegato V:
Sistema 3
- Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:
L'istanza designata RRF, registrata con il numero 1625, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. 2905903.
-
Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:
-
Prestazioni dichiarate:
| La norma armonizzata EN 13240 :2001/A2 :2004/AC :2007 | |||
| Caratteristiche essenziali | Prestazioni Legna | Prestazioni Lignite | Prestazioni Carbone |
| Misure antincendio | |||
| Resistenza al fuoco A1 A1 A1 | |||
| Distanza da materiali infiammabili (distanza minima in mm) | Retro: 100Lato: 100 | Retro: 100Lato: 100 | Retro: 100Lato: 100 |
| Rischio di caduta di brace Conforme Conforme Conforme | |||
| Emissione prodotti della combustione | CO: 0,10% (13% O_2 ) | CO: 0,06%(13% Q) | CO: 0,04%(13% Q) |
| Temperatura della superficie Conforme Conforme | |||
| Sicurezza elettrica - | - | ||
| Facile da pulire | Conforme Conforme Conforme | ||
| Pressione massima di servizio | - | - | - |
| Temperatura dei fumi di combustione in caso di potenza termica nominale | 295 °C | 289 °C | 272 °C |
| Resistenza meccanica (sostenere il peso della canna fumaria) | Non stabilito | Non stabilito | Non stabilito |
| Potenza termica nominale | 7 kW | 7 kW | 8 kW |
| Rendimento | 78,3 % | 75,4 % | 76,4 % |
- Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.
La presente dichiarazione di prestazione viene consegnata sotto esclusiva responsabilità del fabbricante menzionato nel punto 4:
Tom Gehem
CEO

In conformità al Regolamento sui prodotti da costruzione 305/2011
N. 105-CPR-2013
- Codice di identificazione unico del tipo di prodotto:
2500 / 2510 / 2520 / 2620
- Numero di tipo, lotto o serie, o un altro mezzo identificativo per il prodotto da costruzione, previsto nell'articolo 11, paragrafo 4:
Numero di serie unico.
- Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabili dal fabbricante:
Stufa per combustibile solido senza produzione di acqua calda in conformità aEN 13240.
- Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:
-
Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:
-
Il sistema o i sistemi per la valutazione e la verifica della costanza della prestazione del p costruzione, menzionati nell'allegato V:
Sistema 3
- Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:
L'istanza designata RRF, registrata con il numero 1625, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. 2905904.
-
Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:
-
Prestazioni dichiarate:
| La norma armonizzata EN 13240 :2001/A2 :2004/AC :2007 | |||
| Caratteristiche essenziali | Prestazioni Legna | Prestazioni Lignite | Prestazioni Carbone |
| Misure antincendio | |||
| Resistenza al fuoco A1 A1 A1 | |||
| Distanza da materiali infiammabili (distanza minima in mm) | Retro: 100Lato: 100 | Retro: 100Lato: 100 | Retro: 100Lato: 100 |
| Rischio di caduta di brace Conforme Conforme Conforme | |||
| Emissione prodotti della combustione | CO: 0,10%(13% Q) | CO: 0,09%(13% Q) | CO: 0,05%(13% Q) |
| Temperatura della superficie Conforme Conforme | |||
| Sicurezza elettrica - | - | ||
| Facile da pulire | Conforme Conforme Conforme | ||
| Pressione massima di servizio | - | - | - |
| Temperatura dei fumi di combustione in caso di potenza termica nominale | 264 °C | 318 °C | 314 °C |
| Resistenza meccanica (sostenere il peso della canna fumaria) | Non stabilito | Non stabilito | Non stabilito |
| Potenza termica nominale | 10 kW | 10 kW | 10 kW |
| Rendimento | 80,0 % | 76,4 % | 79,0 % |
- Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.
La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:
Tom Gehem
CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fornito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.
DOVRE N.V.
Attenzione! È obbligatoria l'osservanza di tutte le norme di sicurezza.

Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione in dotazione, prima di mettere in funzione l'apparecchio.

L'apparecchio deve essere installato in conformità alle disposizioni tecniche e di legge vigenti nel Suo paese.

Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quelle riferibili alla normativa europea

Si consiglia di affidare l'installazione dell'apparecchio a un tecnico qualificato che costantemente informato sulle disposizioni e sulle norme vigenti.

L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100°C)! Usare un quanto isolante o una maniglia mobile ("mano fredda" per eseguire operazioni a stufa accesa.

Provvedere ad un'adeguata protezione se bambini, invalidi o anziani si trovano in prossimità dell'apparecchio.

Le distanze di sicurezza da materiali infiammabili devono essere rigorosamente rispettate.

Non collocare tende, indumenti, biancheria o altri materiali infiammabili sopra o nelle vicinanze dell'apparecchio.

Non usare sostanze infiammabili o esplosive nelle vicinanze della stufa accesa.

Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.

In caso di incendio della canna fumaria: chiudere le prese d'aria dell'apparecchio e chiamare i vigili del fuoco.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale. Per ulteriori informazioni sull'aerazione, si veda il capitolo "Requisiti per l'installazione".
Requisiti per l'installazione
Generalità
e L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.
Per le dimensioni di raccordo si veda si veda l'allegato "Dati tecnici".
I vigili del fuoco e/o la società di assicurazione possono informarLa relativamente a eventuali requisiti e prescrizioni particolari.
Canna fumaria
La canna fumaria serve per:
L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

L'aria calda presente nella canna fumaria tende a salire in alto perché è più leggera dell'aria esterna.
L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.
Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Eventuali danni causati dal ritorno di fumo sono esclusi dalla garanzia.

Non collegare più di un apparecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali. In caso di due collegamenti, provvedere a mantenere tra di essi un dislivello minimo di 200 mm.
Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene parametri per il calcolo della capacità di camini e canne fumarie.
La canna fumaria deve rispondere ai seguenti requisiti:
La canna fumaria deve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
▶ Deve essere pulita e perfettamente a tenuta stagna, con una sufficiente capacità di tiraggio.
i Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.
Il percorso della canna fumaria - a partire dall'uscita dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuazione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contenute, onde evitare che i fumi di combustione si raffreddino eccessivamente diminuendo così il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebbe corrispondere a quello del manicotto di collegamento.
Per il diametro nominale si veda l'allegato "D tecnici". Quando la canna fumaria è ben isolata, è consentito anche un diametro maggiore (al massimo il doppio del diametro del manicotto di collegamento).
Il diametro (superficie) del canale dei fumi deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
In caso di canna fumaria provvista di comignolo/antivento: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuazione dei prodotti di combustione.
La parte terminale della canna fumaria deve ess situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.
La parte che emerge dal tetto dell'edificio deve essere opportunamente isolata.
La lunghezza minima della canna fumaria è di 4 e imetri.
Di norma, il comignolo 60 60 cm rispetto al colmo del tetto.
Qualora il colmo del tetto disti più di 3 metri dalla canna fumaria: rispettare le misure indicate nella figura sottostante: A = il punto più alto del tetto entro una distanza di 3 metri.


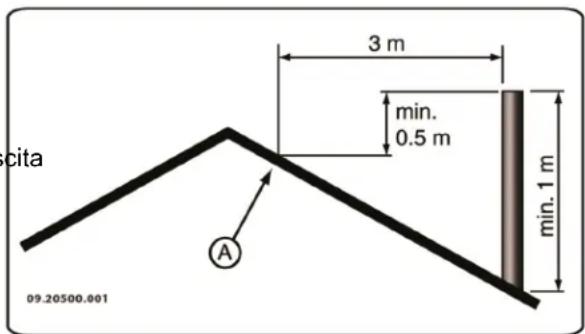

cita 3 m min. 0.5 m min. 1 m 09.20500.001 AAerazione della stanza
Per garantire una regolare combustione, l'apparecchio ha bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato, attraverso le prese dell'aria regolabili.
In caso di scarsa aerazione, la combustione non sarà completa, causando eventualmente l'emissione di gas tossici nel locale.
La regola prescrive un apporto d'aria pari a 5,5 cm²/kW. Si dovrà provvedere un'aerazione supplementare:
Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di ventilazione meccanica forzata, a.e. un sistema di ventilazione centralizzato o una cappa nell'angolo cottura.
L'aerazione può essere migliorata installando una egiglia di aerazione nella parete esterna dell'edificio.
Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciuguatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli durante il funzionamento della stufa.

Pavimento e pareti
La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio: si veda l'allegato "Dati tecnici".

Il pavimento sotto l'apparecchio e le pareti intorno allo stesso devono essere assolutamente liberi da condutture elettriche.

Tutti i materiali combustibili sotto l'apparecchio devono essere rimossi o protetti da una piastri di calcestruzzo con uno spessore minimo di 6 cm.

Eventuali pareti combustibili nelle vicinanze dell'apparecchio devono essere protette da una parete in pietra da 10 cm e 5 cm di isolamen

Per prevenire la formazione di crepe, proteggere le pareti non combustibili nelle vicinanze dell'apparecchio con 2,5 cm di isolamento.

Pavimenti in materiale infiammabile devono essere protetti per mezzo di una piastra ignifuga contro l'irraggiamento di calore e l'eventuale caduta di cenere. Si veda l'allegato "Distanza da materiale infiammabile".

Assicurarsi che la distanza tra la stufa e materiali infiammabili, a.e. mobili, sia sufficiente.

Assicurarsi che vi sia sufficiente ventilazione intorno ai materiali infiammabili, come travi decorative. Si veda l'allegato "Distanza da materiale infiammabile".

Tenere tappeti e moquette a una distanza minima di 80 cm dal focolare.

Non collocare materiali infiammabili in un raggio di 50 cm dalle eventuali uscite di cana di convezione.
Descrizione del prodotto


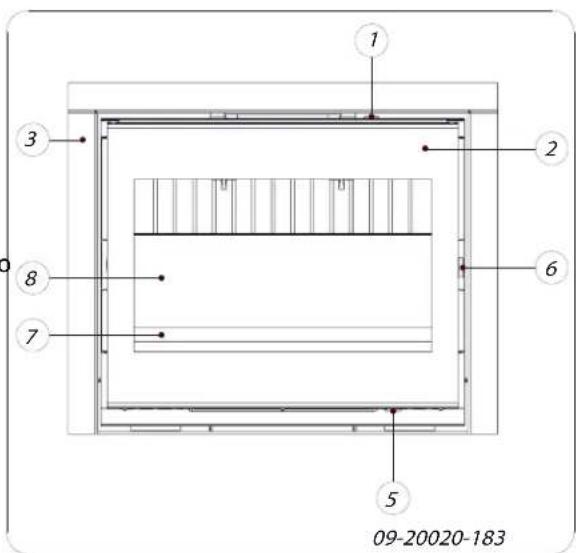

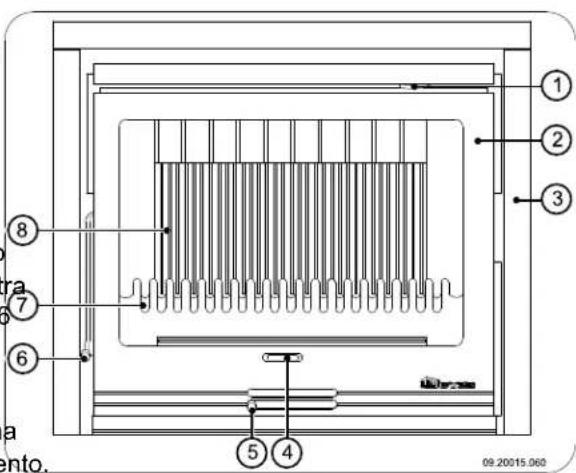

1 2 3 6 5 7 8 09-20020-183- Presa dell'aria secondaria
- Porta
- Cornice decorativa esterna
- Asta
- Presa dell'aria primaria
- Chiavistello
- Paracenere
- Piastre refrattarie interne
Caratteristiche dell'apparecchio
L'apparecchio viene fornito con una maniglia mobile per l'apertura della porta, la cosiddetta "mano fredda".
L'apparecchio viene fornito con una seconda maniglia mobile per la rimozione del cassetto raccoglicenere, la cosiddetta "mano fredda"; si veda la figura seguente.

Il senso di rotazione della porta può essere modificato. L'apparecchio è dotato di una porta si apre verso destra. Per aprire la porta girando verso sinistra, occorre utilizzare un'apposita cerniera opzionale. Le istruzioni per modificare il senso di rotazione vengono fornite insieme alla cerniera.
L'apparecchio viene fornito con un set di collegamento per l'apporto di aria esterna.
L'apparecchio non è adatto all'uso continuo.
L'inserto ha un sistema di convezione integrato. Durante la messa in opera dell'apparecchio non occorre quindi creare una camera di convezione separata, e non è necessario inserire griglie d'entrata e di uscita dell'aria per favorire la convezione.

Lo spazio fra la stufa in ghisa e la cassa di convezione in acciaio funge da camera di convezione. L'aria ambiente viene aspirata da sotto l'apparecchio e quindi condotta nella stufa, dove viene riscaldata. In seguito l'aria calda fuoriesce dal lato anteriore della camera di convezione attraverso l'apertura per l'aria s lato superiore della stufa.
L'apparecchio è dotato di due collegamenti supplementari per trasportare il calore di convezione in altri ambienti.
L'apparecchio è dotato di due ventole incorporate che favoriscono la convezione. Un apposito regolatore, fornito con l'apparecchio, permette di modificare la velocità delle ventole. Le ventole e il regolatore sono connessi alla rete elettrica; si veda il paragrafo "Connessione della ventola alla rete elettrica".

La ventola è termostatica, ovvero entra in funzione quando l'inserto comincia a produrre sufficiente calore e si arresta automaticamente quando l'inserto è sufficientemente raffreddato.
L'apparecchio può essere dotato di una cornice esterna sulla quale è possibile applicare una cornice decorativa. La cornice decorativa è disponibile su richiesta.
Installazione
Preparazione
Controllare, alla consegna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti.

In caso di danni (di trasporto) o difetti, non installare l'apparecchio e contattare il fornitore.
Prima della posa rimuovere tutti i componenti amovibili (piastre refrattarie interne, piastra di combustione, paracenere, sportello cenere e cassetto raccoglicenere).

Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.

È importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.
-
Aprire la porta della stufa.
-
Rimuovere le piastre refrattarie interne.

Le piastre interne in ghisa proteggono la camera di combustione e trasmettono il calore all'ambiente.

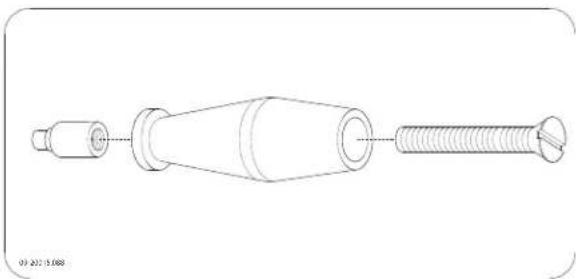

Montare la maniglia
L'apparecchio viene fornito con una maniglia mobile, la cosiddetta "mano fredda".
La forma della maniglia mobile ("mano fredda") dipende dalla versione dell'apparecchio.
Fissare l'impugnatura di legno al riduttore con la vite M8x50 in dotazione; si veda la figura seguente.

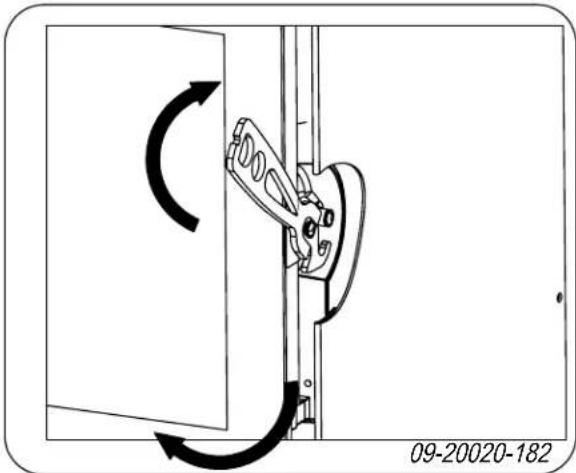

Per aprire la porta si veda la figura seguente.

Modificare il senso di rotazione della porta
Se lo si desidera, il senso di rotazione della porta può essere modificato. L'apparecchio è dotato di una p che si apre verso destra. Seguire le istruzioni qui riportate.
- Svitare il chiavistello della porta.
- Svitare la testa della porta dallo stipite.
- Estrarre i perni dalle relative cerniere.

Assicurarsi di offrire un sostegno adeguato alla porta: senza i perni la porta può sganciarsi inaspettatamente dalla stufa.
- Rimuovere la porta dall'apparecchio.
- Estrarre le rondelle della base delle cerniere e posizionarle sull'altro lato dell'apparecchio.
-
Collocare la porta sulle basi delle cerniere e installare i perni nelle cerniere.
-
Avvitare il chiavistello sull'altro lato della porta.
-
Avvitare la testa sull'altro lato della porta.
Nota: Per la regolazione della chiusura della porta, si veda il capitolo "Manutenzione".
Connettere la ventola alla rete elettrica
L'inserto viene fornito con due ventole incorporate e con un regolatore separato. L'apparecchio è inoltre dotato di un interruttore termico che attiva e disattiva la ventola ad una temperatura preimpostata.
Questi componenti devono essere connessi alla rete elettrica secondo uno dei seguenti schemi di connessione.
⚠️ Lo schema di connessione varia a seconda del modello della stufa.
⚠️ La connessione deve essere affidata ad un installatore specializzato.
⚠️ L'inserto è dotato di un cavo a tre anime.
L'inserto deve essere separato dalla rete elettrica tramite un interruttore bipolare.
⚠ Assicurarsi di provvedere ad una messa a terra ottimale dell'inserto.

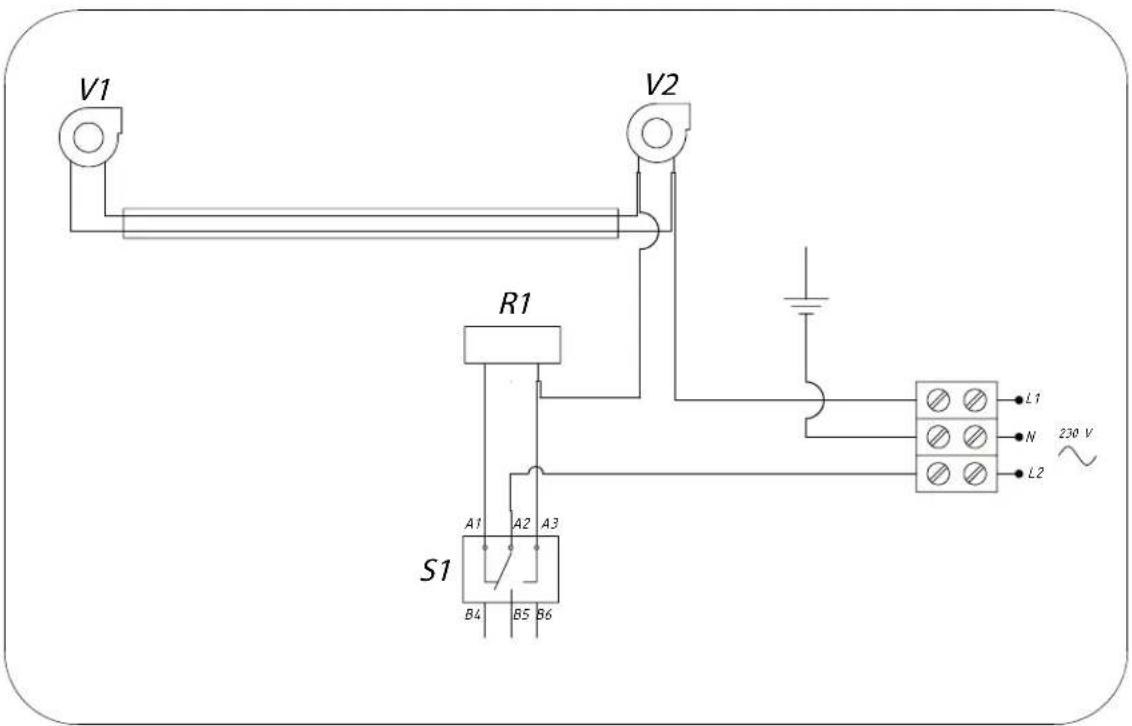

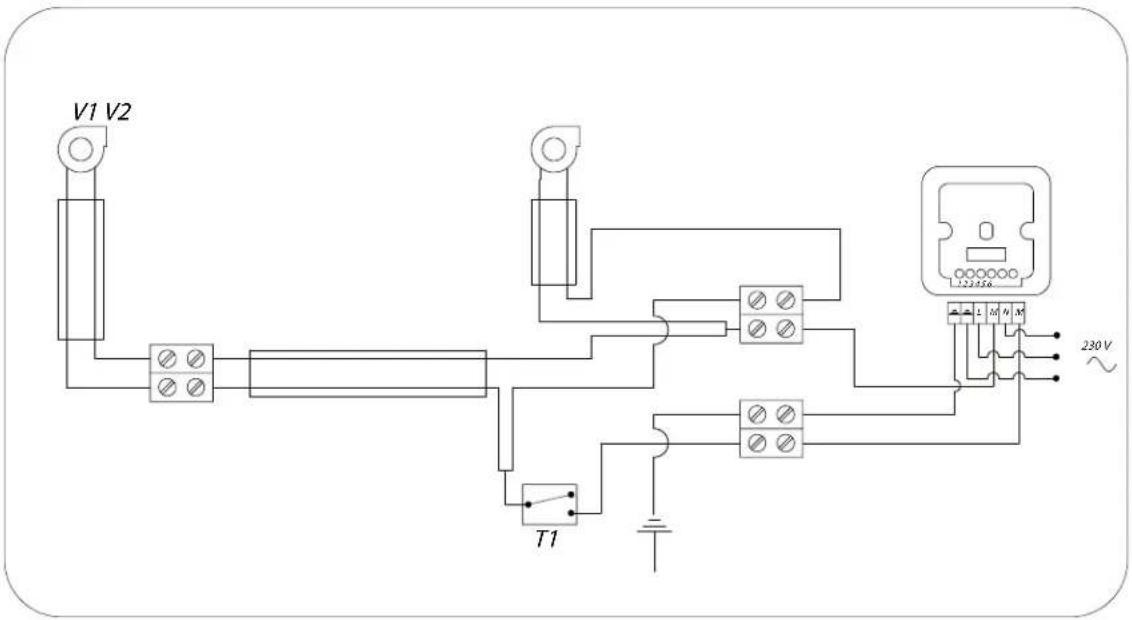

Si veda l'Allegato 2 per gli schemi di collegamento nel dettaglio.
Incorporare in un camino esistente
Per incorporare la stufa in un camino esistente, seguire le istruzioni riportate di seguito:

- Posizionare l'apparecchio all'altezza giusta, su una superficie piana e orizzontale.

Lasciare libero il cavo elettrico della stufa.
- Se si desidera applicare alla stufa una cornice esterna, occorre fissare ai lati dell'apparecchio le piastre di giunzione in dotazione senza serrare completamente le viti. La cornice esterna si inserisce infatti tra l'apparecchio e le piastre di giunzione; si veda la figura seguente.

-
Chiudere la base della canna fumaria con materiale non infiammabile.
-
Effettuare nella base un'apertura del diametro di 150 mm per il tubo di scarico.
-
Centrare l'apertura nella base con il manicotto di collegamento sulla stufa.
-
Collocare il tubo di scarico nell'apertura. Assicurarsi che il tubo possa essere tirato verso basso in modo da poterlo inserire nel manicotto collegamento. Utilizzare per esempio un tubo di lunghezza regolabile.

Se si utilizza un tubo flessibile in acciaio inox: avvitare il tubo al pezzo di collegamento in dotazione, collocare il pezzo di collegamento nel manicotto di collegamento e fissare il pezzo piegando verso l'esterno le due linguette.

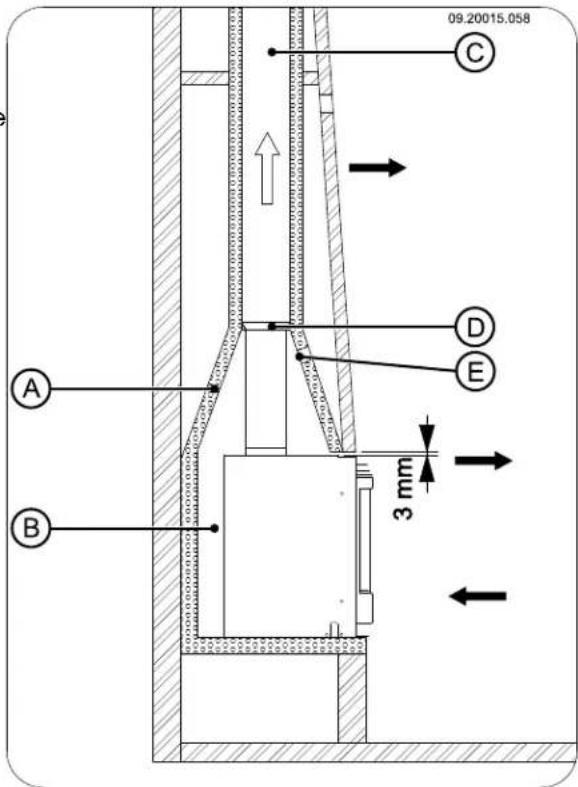

La seguente figura rappresenta un esempio di installazione della stufa ad incasso in un camino
costruito seguendo le istruzioni e le norme sopra riportate.
B Spazio di ventilazione (minimo 15 mm)
C Canna fumaria esistente
D Materiale refrattario o pezzo di collegamento
E Apertura per evitare risalita di pressione
Incorporare in un camino nuovo
L'installazione della stufa ad incasso è divisa in due fasi:
L'installazione e il collegamento della stufa ad incasso
La costruzione del camino intorno alla stufa ad incasso.

Installare e collegare la stufa incasso
- Posizionare l'apparecchio all'altezza giusta, su una superficie piana e orizzontale.

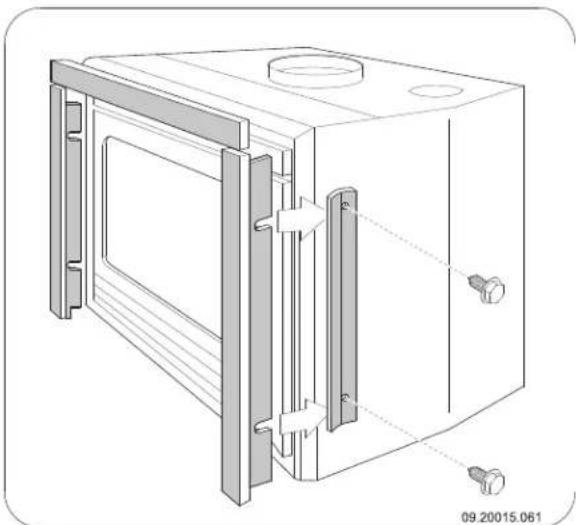

- Se si desidera applicare alla stufa una cornice esterna, occorre fissare ai lati dell'apparecchio piastre di giunzione in dotazione senza serrare completamente le viti. La cornice esterna si inserisce infatti tra l'apparecchio e le piastre di giunzione; si veda la figura seguente.

- Assicurarsi di lasciare una camera di convezione di minimo 15 mm tra le pareti esistenti, dotate dell'isolamento necessario (si veda il capitolo "Requisiti per l'installazione"), e il lato posteriore dell'apparecchio.
- La stufa ad incasso non può sostenere il peso dell'opera muraria. Se lo si desidera, utilizzare un sostegno quale, ad esempio, una barra di supporto. Lasciare una spazio libero di minimo 3 mm tra il sostegno e l'apparecchio.
- Collegare l'apparecchio alla canna fumaria per mezzo di un manicotto a tenuta stagna.
- Controllare il tiraggio della canna fumaria e la chiusura ermetica del collegamento al condotto d scarico dei fumi accendendo un fuoco di prova piccolo e intenso con carta di giornali e legnetti sottili e asciutti.

Attendere che l'opera muraria sia sufficientemente asciutta prima di procedere con i lavori.
Uso dell'aria di convezione
L'apparecchio è dotato di due collegamenti le supplementari per trasportare il calore di convezione in altri ambienti. In questi ambienti devono essere presenti griglie di uscita dell'aria. Per usare questa funzione procedere nel seguente modo:
- Rimuovere le due piastre a pressione sopra la cassa di convezione colpendole con un martello.
- Montare i due manicotti di collegamento in dotazione del diametro di 125 mm sulle aperture risultanti facendo uso delle viti M8x16 e dei bulloni M8 in dotazione.
- Collegare ai manicotti il tubo flessibile del diametro di 125 mm e inserirlo negli ambienti desiderati.
- Collegare il tubo flessibile alle griglie di uscita negli ambienti.
Struttura del camino nuovo
Creare nel camino la camera di convezione dove l'aria è libera di circolare. Deve essere garantito l'apporto di aria per la combustione e l'aria riscaldata dalla stufa ad incasso (l'aria di convezione) deve poter circolare liberamente nell'ambiente da riscaldare; si veda la figura seguente.
Per la costruzione del camino seguire le norme riportate di seguito:
un La parte superiore del camino deve essere chiusa ermeticamente mediante una piastra di copertura costituita da materiale non infiammabile e resistente ad alte temperature.
La piastra di copertura deve essere posizionata orizzontalmente, ad una distanza minima di 30 cm dal foro per i fumi di combustione sul soffitto.
di Se lo si desidera, è possibile installare una griglia supplementare di uscita dell'aria sul lato superiore del camino, proprio sotto la piastra di copertura.
Non utilizzare materiali infiammabili nella camera ad incasso e impedire la creazione di
ponti termici evitando l'uso di materiali termovettori.
Per la costruzione del camino seguire le istruzioni riportate di seguito:
- Costruire la base della stufa.

Assicurarsi che la porta della stufa possa ruotare liberamente sulla piattaforma.
- Proseguire con la costruzione della stufa fino alla cappa di scarico.

Assicurarsi che rimangano sempre 2 mm di spazio libero tra la stufa ad incasso e l'opera muratura per ammortizzare la dilatazione termica della stufa ad incasso.
- Rivestire eventualmente la parte interna del camino con materiale isolante riflettente.

L'ulteriore rivestimento della camera ad incasso evita l'irradiamento del calore verso eventuali muri esterni e/o ambienti adiacenti e previene inoltre danni all'isolamento di muri a intercapedine.
- Terminare la costruzione del camino fino al foro per i fumi di combustione sul soffitto.

La stufa ad incasso non può sostenere il pes dell'opera muraria. Si consiglia pertanto di utilizzare un sostegno quale, ad esempio, una barra di supporto. Lasciare uno spazio libero minimo 3 mm tra il sostegno e l'apparecchio.
- Chiudere la camera ad incasso mediante la piasti di copertura.
- Collocare sotto la piastra di copertura una griglia per l'aria per garantire l'areazione dell'apparecchio
- Creare un'apertura al di sopra della piastra di copertura per evitare un'eventuale risalita di pressione.

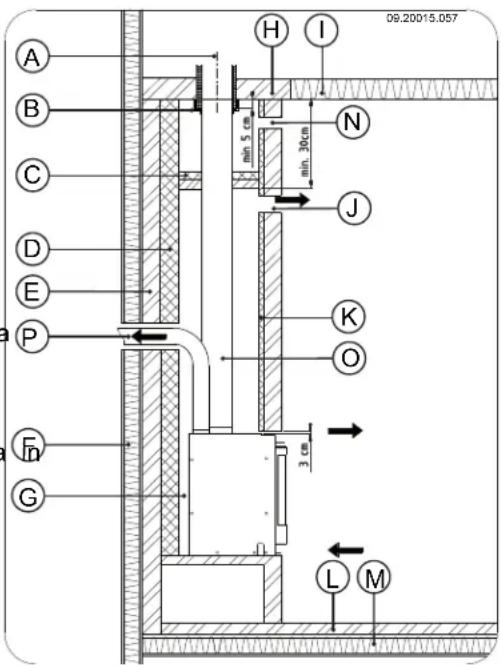

La seguente figura rappresenta un esempio di installazione della stufa ad incasso in un camino costruito seguendo le istruzioni e le norme sopra riportate.

A Canna fumaria
B Materiale refrattario o pezzo di collegamento
C Piastra di copertura
D Materiale isolante (minimo 5 cm)
E Parete non infiammabile
F Parete infiammabile
G Spazio di ventilazione (minimo 15 mm)
H Soffitto non infiammabile
di Soffitto infiammabile
J Apertura per l'aria di convezione
K Isolamento (opzionale)
^1a Pavimento non infiammabile
M Pavimento infiammabile
N Apertura contro risalite di pressione
O Tubo di collegamento
P Aria di convezione altro ambiente
Montare la cornice esterna

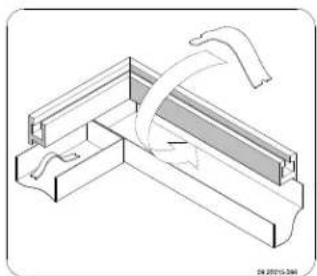

L'apparecchio può essere dotato di relativa cornice esterna con tre o quattro lati. È inoltre disponibile su richiesta una cornice decorativa da fissare alla comice estema.

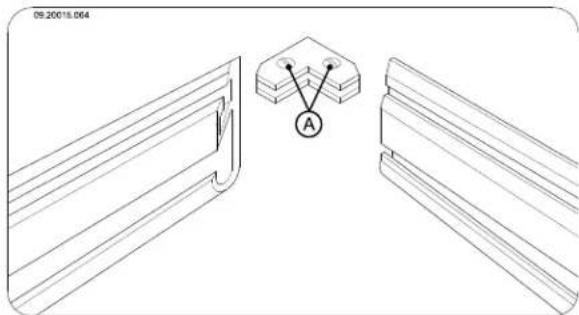

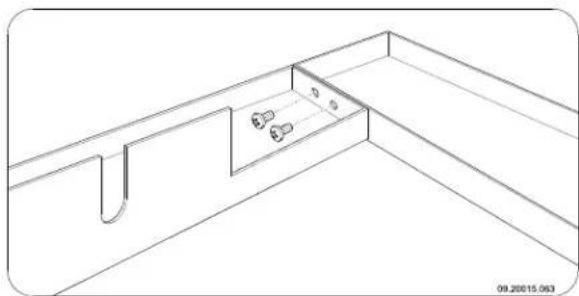

- Montare la cornice estema collegando fra loro i lati mediante due viti; si veda la figura seguente.


- Montare la cornice decorativa unendo i lati mediante l'elemento di collegamento, quindi fissarli avvitando le due viti (A) dell'elemento di collegamento; si veda la figura seguente.

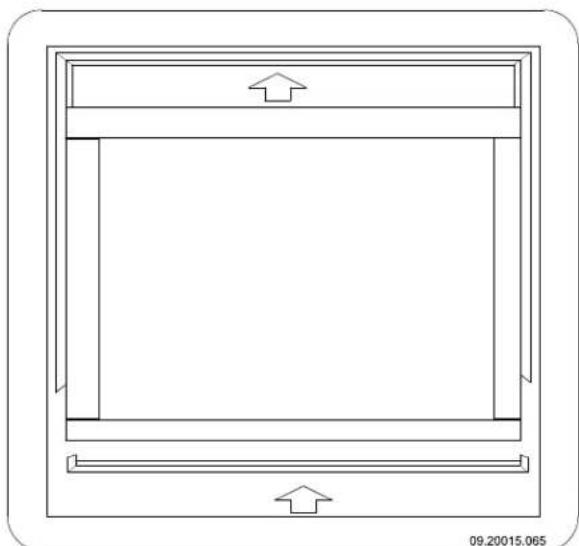

- Centrare la cornice decorativa nella cornice esterna; si veda la figura seguente.

- Collocare su ciascun lato tre piastrine di sostegno tra la cornice decorativa e la cornice esterna; si veda la figura seguente.

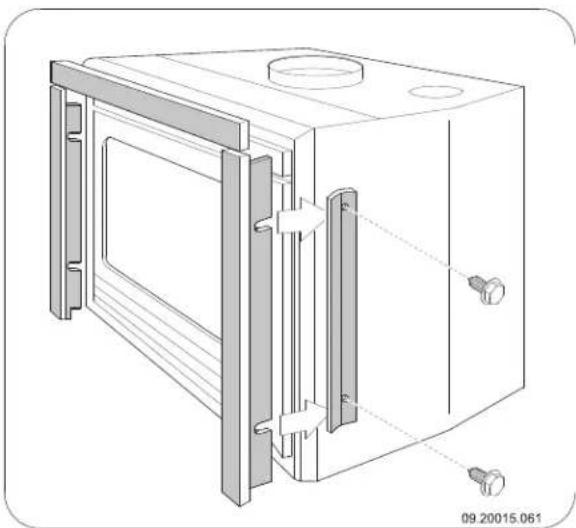

- Fissare la cornice (assemblata) all'apparecchio infilando i gancetti di fissaggio, presenti sui lati verticali della cornice, tra l'apparecchio e le piastre di giunzione; si veda la figura seguente.

- Rimettere nella posizione originale tutti i componenti precedentemente tolti.
- Assicurarsi che il camino di nuova costruzione sia sufficientemente asciutto prima di metterlo in funzione.
Non usare la stufa senza le piastre interne refrattarie.
L'apparecchio è ora pronto per l'uso.
Uso
Prima accensione
Alla prima accensione l'apparecchio deve funzionare a piena capacità per alcune ore per permettere il completo indurimento della vernice resistente al

calore. L'eventuale presenza di fumo e cattivi odori solo temporanea. Aprire eventualmente le porte e le finestre del locale per cambiare l'aria.
Combustibile
I combustibili adatti a questo apparecchio sono legna naturale (tagliata, spaccata e sufficientemente essiccata), mattonelle di lignite e antracite.
Non usare altri combustibili: possono provocare gravi danni all'apparecchio.
Non è consentito alimentare la stufa con i seguenti di combustibile, poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:
Legno trattato, come legno verniciato, impregnato, con cui è necessario rimuovere la cenere.
multistrato, compensato e di demolizione.
Materia plastica, carta e rifiuti domestici.
Legna
Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.
Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni.
Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilmente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sotto una tettoia esposta al vento.
Non usare legna umida. La legna umida non 2. produce calore perché l'energia viene utilizzata per l'evaporazione dell'umidità, un processo che produce anche molto fumo e fuliggine sulla porta ^3 e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, ma anche condensarsi nella canna fumaria formando creosoto. Creosoto è una sostanza facilmente infiammabile e la causa principale di incendi di camino.
Mattonelle di lignite
Le mattonelle di lignite hanno pressoché le stesse proprietà di combustione del legno.
▶ Provvedere ad un buon letto di brace prima di una accendere le mattonelle di lignite.
Per accendere la stufa, seguire le istruzioni contenute nel paragrafo "Accensione".
Antracite
Il carbone antracite è suddiviso in categorie sulla base di caratteristiche in alcuni casi stabilite dalla legge quali, ad esempio, la percentuale di sostanze volatili. Il tenore in ceneri del carbone antracite è compreso tra il 3% e il 13%. Quanto minore è il tenore in ceneri tanto maggiore è il potere calorifico e minore la frequenza
Usare preferibilmente carbone antracite di categoria A con un basso tenore in ceneri.
Usare il formato consigliato 12/22 o 20/30.
Per accendere la stufa, seguire le istruzioni
e la
contenute nel paragrafo "Accensione".
Accensione
È possibile controllare il tiraggio della canna fumaria
accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, questo problema non si presenterà:

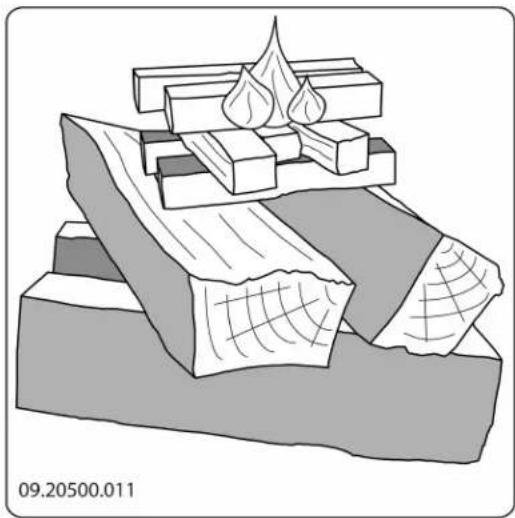

al. Accatastare due strati di ceppi medi, riponendoli perpendicolarmente (incrociati).
- Riporre sopra i ceppi due strati incrociati di legnetti er accendifuoco.
3e Inserire un cubetto accendifuoco tra i legnetti del sa primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

- Chiudere la porta della stufa e aprire sia la presa dell'aria primaria, sia la presa dell'aria secondaria; si veda la figura seguente.
- Far avviare bene il fuoco iniziale fino a quando sarà diventato un letto di brace ardente. Successivamente si può caricare altro combustibile e regolare il funzionamento della stufa; si veda il paragrafo "Funzionamento a legna".
Funzionamento delle prese d'aria
L'apparecchio è dotato di due prese d'aria. La presa dell'aria primaria si trova sotto la porta e regola l'apporto di aria sotto la griglia. Sopra la porta si tro la presa d'aria secondaria che regola l'apporto di aria per il vetro (sistema di pulizia air-wash).
La presa d'aria può essere azionata mediante la maniglia mobile ("mano fredda"). La forma della maniglia mobile ("mano fredda") dipende dalla versione dell'apparecchio.

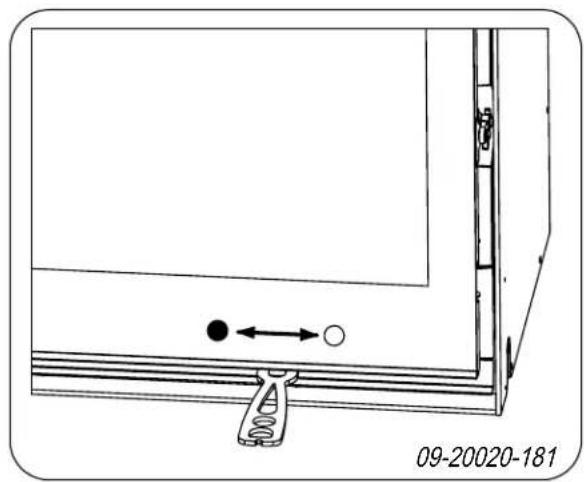

Per la posizione aperta e chiusa della presa d'aria, vedano le seguenti figure.

Funzionamento a legna
Dopo aver seguito le istruzioni per l'accensione :
- Aprire lentamente la porta della stufa.
2Si Distribuire il letto di brace in modo uniforme sulla piastra di combustione. - Accatastare alcuni ceppi di legna sul letto di brace.

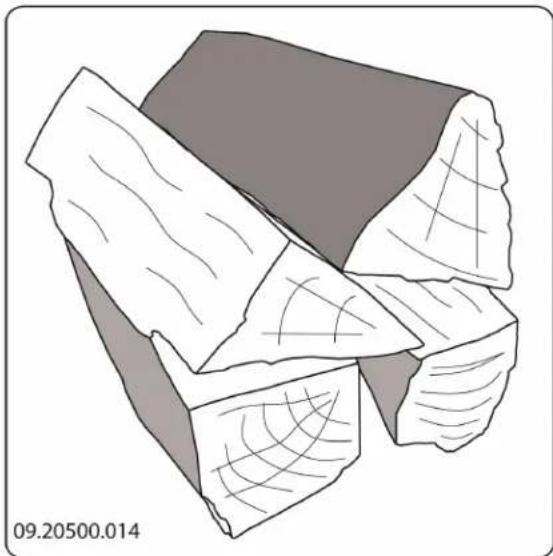

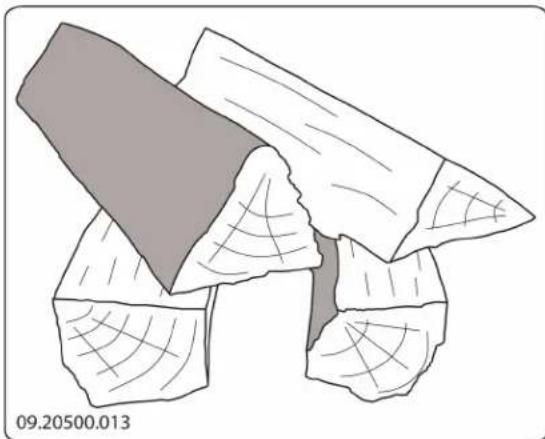

Accatastamento disunito

In caso di accatastamento disunito, la legna si consuma più rapidamente a causa della buona ossigenazione. Adottare questo sistema quando la stufa deve rimanere accesa per poco tempo.
Accatastamento compatto

In caso di accatastamento compatto, la legna si consuma più lentamente perché l'ossigeno arriva soltanto ai ceppi esterni. Adottare questo sistema quando la stufa deve rimanere accesa per lungo tempo.
-
Chiudere la porta della stufa.
-
Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.
⚠️ Ricaricare la stufa per al massimo un terzo della capacità.
Funzionamento con mattonelle di lignite
Le mattonelle di lignite bruciano praticamente come il legno. Utilizzare la presa d'aria primaria per assicurare un sufficiente apporto d'aria sotto il fuoco. Si veda più avanti il paragrafo "Funzionamento a legna".
La combustione di mattonelle di lignite produce grandi quantità di cenere. Rimuovere regolarmente la cenere in eccesso. Per istruzioni, si veda il paragrafo "Rimozione della cenere".
Per le caratteristiche e l'uso delle mattonelle di lignite, consultare il fornitore o leggere le istruzioni riportate sulle confezioni delle mattonelle di lignite.
Dopo aver seguito le istruzioni per l'accensione:
- Aprire lentamente la porta della stufa.
- Distribuire il letto di brace in modo uniforme sulla piastra di combustione.
- Posizionare le mattonelle di lignite sul letto di brace.
- Chiudere la porta.
Funzionamento con antracite

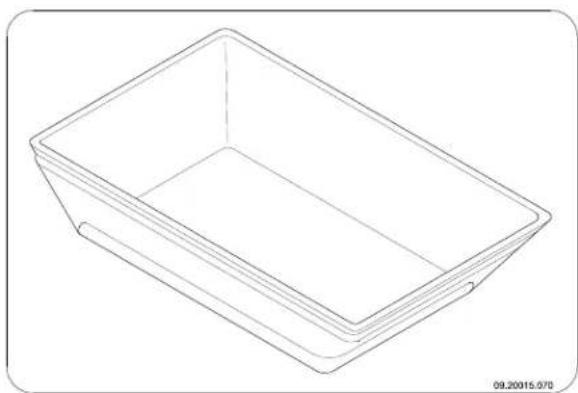

Collocare l'antracite in un contenitore; si veda la figura seguente. Il contenitore è disponibile su richiesta.

In caso di funzionamento ad antracite, chiudere sempre la presa d'aria secondaria.

Aprire la griglia scuoticenere tirando in avanti l'asta.
Dopo aver seguito le istruzioni per l'accensione:
-
Aprire completamente la presa d'aria primaria.
-
Aprire lentamente la porta della stufa.
-
Distribuire il letto di brace in modo uniforme sull piastra di combustione.
-
Distribuire il contenuto di una paletta di carbone sul letto di brace e attendere che arda prima di ripetere l'operazione.
-
Aggiungere quindi altro carbone.

Fare attenzione a non spegnere il fuoco aggiungendo troppo carbone in una sola volta.

Quando si intravvede appena il rosso del carbone sottostante è stata raggiunta la quantità massima di caricamento.
-
Chiudere la porta.
-
Lasciar bruciare il carbone dai 20 ai 30 minuti regolando l'apporto d'aria mediante la presa d'aria primaria.
-
Utilizzare l'apposita asta per scuotere la griglia fino a far cadere la brace nel cassetto raccoglicenere.
-
Aprire completamente la presa d'aria primaria.
-
Aggiungere altro carbone fino a raggiungere il massimo caricamento.

Assicurarsi che la griglia sia aperta tirando in avanti l'apposita asta.
- Dopo alcuni minuti spostare la presa d'aria primaria nella posizione desiderata.

Se il paracenere o la griglia scuoticenere iniziano a diventare rossi, è necessario diminuire la potenza. Una potenza eccessiva può causare deformazioni alla griglia scuoticenere e/o al paracenere.
Regolazione dell'aria di combustione
L'apparecchio è dotato di diversi dispositivi per la regolazione dell'aria.
La presa dell'aria primaria regola l'apporto di aria sotto la griglia.
La presa d'aria secondaria regola l'apporto d'aria per il yetro (sistema di pulizia air-wash).
Consigli

Non tenere aperta la porta della stufa quando questa è accesa.

Di tanto in tanto la stufa deve funzionare a regime massimo.
In caso di prolungato funzionamento a basso regime, si possono formare depositi di catrame e creosoto. Catrame e creosoto sono sostanze altamente infiammabili. Un eccessivo deposito di queste sostanze può causare l'incendio della canna fumaria quando la temperatura dei fumi sale eccessivamente in poco tempo. Un saltuario funzionamento a regime massimo fa sì che gli eventuali depositi di catrame e creosoto vengano eliminati.
Inoltre, il funzionamento a basso regime può provocare il deposito di catrame sul vetro e sulla porta della stufa.
Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio di ore e non continuamente a regime basso.
Regolare l'apporto di aria con la presa dell'aria secondaria.

La presa dell'aria secondaria non alimenta soltanto il fuoco ma crea anche ventilazione sul vetro prevenendo così il deposito di sporco.
Aprire temporaneamente la presa dell'aria primaria quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo bassa.
È meglio aggiungere regolarmente piccole quantità di legna e non caricare troppo la stufa.
È consigliabile aggiungere regolarmente piccole quantità di mattonelle di lignite o di antracite invece di grandi quantità in una sola volta.

Spegnere il fuoco
Non aggiungere altro combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata riducendo l'apporto di aria, si liberano delle sostanze tossiche. Pertanto, è preferibile che il fuoco si speng lentamente. Aspettare che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.
Rimozione della cenere
La combustione di legna produce quantità limitate di4. Riposizionare il cassetto raccoglicenere e cenere. Il letto di cenere costituisce un buon isolante chiudere la porta dell'apparecchio.
facilita la combustione. Si consiglia pertanto di mantenere sempre uno strato sottile di cenere sul fondo.
Il funzionamento con mattonelle di lignite e con antracite produce una quantità relativamente alta di cenere. Rimuovere periodicamente la cenere in eccesso.

Evitare che la cenere venga in contatto con la
parte inferiore della griglia. La griglia potrebbe
risultarne surriscaldata e danneggiata.
Tuttavia, l'apporto di aria attraverso la piastra di combustione non deve essere ostacolato e la cenere non si deve accumulare dietro le piastre interne.
Pertanto la cenere deve essere eliminata periodicamente.
-
Aprire la porta della stufa.
-

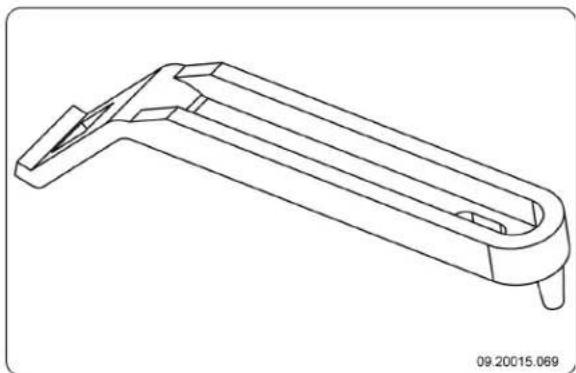

Utilizzare l'apposita asta per far cadere la ceneredell'apparecchio.
in eccesso, attraverso la griglia, nel cassetto sottostante.

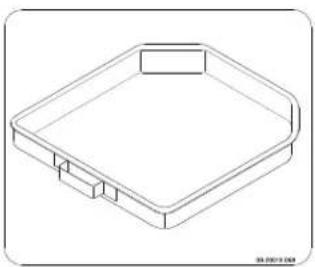

- Rimuovere il cassetto raccoglicenere con l'aiuto della mano fredda in dotazione e svuotarlo; si vedano le due figure seguenti.

Foschia e nebbia possono ostacolare l'evacuazione dei fumi di combustione attraverso la canna fumaria. L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.
Eventuali problemi
Consultare l'allegato "Schema diagnostico" per risolvere eventuali problemi relativi al funzionamento dell'apparecchio.
Manutenzione
Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza
Canna fumaria
In molti Paesi vige l'obbligo di manutenzione e controllo della canna fumaria.
All'inizio della stagione invernale: far pulire la canna fumaria da uno spazzacamino qualificato.
Durante la stagione invernale e dopo un lungo periodo di inutilizzo: verificare l'eventuale presenza di fuliggine.
Dopo la stagione invernale: tappare la canna fumaria con una palla di carta da giornale.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancora calda.
Pulire la superficie esterna dell'apparecchio con panno asciutto senza pilucchi.
La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:
Rimuovere eventualmente le piastre refrattarie. Si veda il capitolo "Installazione" per la rimozione e riposizionamento delle piastre interne.
Pulire eventualmente le prese dell'aria.
Sfilare eventualmente il tagliafiamma dalla parte superiore dell'apparecchio e pulirlo.
Controllo delle piastre refrattarie interne
Le piastre refrattarie interne sono componenti di consumo e quindi soggette a usura. Controllare a intervalli regolari lo stato delle piastre interne e sostituirle se necessario.
Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.

È possibile che con il tempo le piastre interne isolanti in vermiculite o chamotte presentino delle fessure capillari che, comunque, non pregiudicano la loro funzionalità.

Le piastre interne in ghisa durano di più qua la cenere accumulatasi dietro le piastre viene rimossa a intervalli regolari. La presenza di cenere dietro la piastra in ghisa ostacola la cessione del calore, provocando così la deformazione o la rottura della piastra stessa.

Non usare la stufa senza le piastre refrattarie
Smontare la valvola e il tagliafiamma
Sia la valvola che il tagliafiamma sono smontabili. smontare il tagliafiamma è prima necessario rimuovere la valvola e il relativo stelo.
- Aprire la porta della stufa.
- Sollevare leggermente la valvola chiusa e spostarla al di sopra del tagliafiamma per liberare entrambi.
- Rimuovere la valvola e il relativo stelo un dall'apparecchio.
-
Svitare la piastrina di sostegno allentando il dado M8. La piastrina di sostegno si trova al centro, contro il coperchio dell'apparecchio.
-
Sollevare il lato anteriore del tagliafiamma, tirarlo il in avanti ed estrarlo dall'apparecchio.
Nota: Per il montaggio della valvola e del tagliafiamma prima della messa in opera dell'apparecchio, seguire le istruzioni sopra riportate in ordine inverso.
Pulizia del vetro
Un vetro pulito attira meno sporco. Seguire la seguente procedura:
- Rimuovere la polvere e la fuliggine con un panno asciutto.
- Pulire il vetro con un detergente vetri per stufe.
e e a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutta la superficie del vetro e lasciar riposare per un po'.
b. Rimuovere lo sporco con un panno umido o con carta da cucina.
- Pulire il vetro un'altra volta con un normale ndo detergente per vetri.
- Asciugare il vetro con un panno asciutto o con carta da cucina.
Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.
Usare guanti di plastica per proteggere le mani.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Far attenzione che il detergente per vetri non sgoccioli fra il vetro e la porta in ghisa.

Lubrificazione
Nonostante la ghisa abbia proprietà autolubrificanti, le parti mobili devono essere ingrassate di tanto in tanto.
Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura dello sportello e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.
Riparazione del rivestimento
È possibile rimediare a piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore.
Controllare la sigillatura
Controllare che la guarnizione della porta garantisca una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.
Controllare che non vi siano spifferi d'aria e chiudere le eventuali fessure con mastice per alte temperature.

Il mastice deve indurirsi prima della prossima accensione per evitare che l'umidità presente nel mastice formi bolle d'aria, creando nuove fessure.
Regolare la porta
Controllare che la porta si chiuda bene e, se necessario, registrare lo stipite della cerniera; si veda la figura seguente.


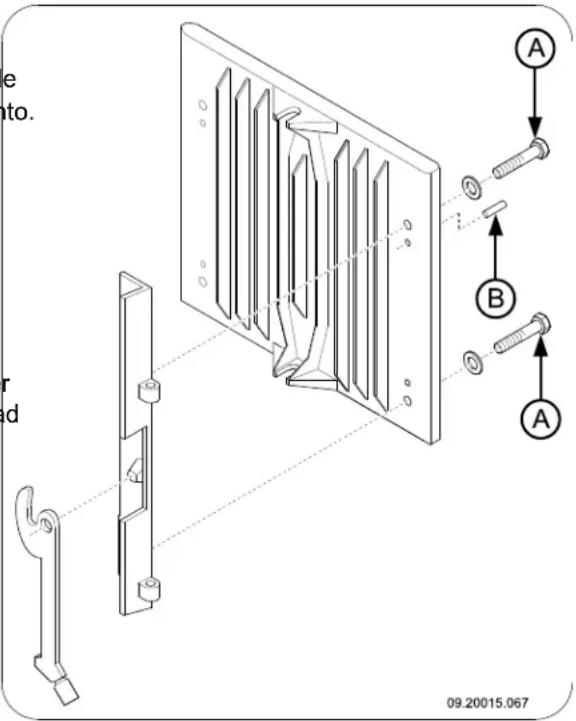

e to. r d 09.20015.067Aprire la porta dell'apparecchio: lo stipite è ora visibile e accessibile.
- Svitare leggermente i due bulloni di fissaggio dallo stipite della cerniera. I bulloni di fissaggio si trovano nella parte interna della stufa.
- Spostare lo stipite della cerniera nella posizione desiderata.
- Fare uso delle viti di regolazione per posizionare lo stipite nel senso della larghezza dell'apparecchio.
- Avvitare i due bulloni di fissaggio e controllare che la porta si chiuda bene.
Allegato 1: Dati tecnici
Modello 2200 / 2210 / 2220 / 2020
| Modello 2200 2210 2220 2020 | ||||
| Potenza termica nominale 8 kW 8 kW | 8 kW 7 kW | |||
| Collegamento canna fumaria (diametro) | 150 mm 150 | mm 150 | mm 150 mm | |
| Peso | 140 kg | 175 kg | 150 kg | 130 kg |
| Combustibile consigliato | Legna | Legna | Legna | Legna |
| Caratteristiche combustibile, lunghezza max. legna | 50 cm | 50 cm | 50 cm | 40 cm |
| Connessione elettrica | 230 V, 50 Hz, 0,5 A | |||
| Combustibile | Legna | Mattonelle di lignite | Antracite |
| Portata massima dei fumi di combustione | 7,7 g/s | 8,9 g/s | 7,8 g/s |
| Innalzamento della temperatura rilevato nella sezione di misura | 295 K | 289 K | 272 K |
| Temperatura rilevata all'uscita del-l'apparecchio | 340 °C | - | - |
| Tiraggio minimo | 14 Pa | 14 Pa | 14 Pa |
| Emissione di CO (13% _2 O) | 0,10 % | 0,06 % | 0,04 % |
| Emissione di NOx (13% _2 O) | 106 mg/Nm ^3 | - | - |
| Emissione di CnHm (13% _2 O) | 51 mg/Nm ^3 | - | - |
| Emissione di polveri | 31 mg/Nm ^3 | - | - |
| Rendimento | 78,3 % 75,4 % | 76,4 % | |
Modello 2500 / 2510 / 2520 / 2620
| Modello 2500 2510 2520 2620 | ||||
| Potenza termica nominale 10 kW 10 kW | 10 kW 10 kW | 10 kW | ||
| Collegamento canna fumaria (diametro) | 150 mm 150 | 150 mm | 150 mm | |
| Peso 150 kg 180 kg 160 kg | 160 kg | 160 kg | ||
| Combustibile consigliato | Legna Legna | Legna | Legna | |
| Caratteristiche combustibile, lunghezza max. legna | 50 cm | 50 cm | 50 cm | 50 cm |
| Connessione elettrica | 230 V, 50 Hz, 0,5 A | |||
| Combustibile | Legna | Mattonelle di lignite | Antracite |
| Portata massima dei fumi di combustione | 9,2 g/s | 9,7 g/s | 8,1 g/s |
| Innalzamento della temperatura rilevato nella sezione di misura | 264 K | 318 K | 314 K |
| Temperatura rilevata all'uscita del-l'apparecchio | 320 °C | - | - |
| Tiraggio minimo | 14 Pa | 14 Pa | 14 Pa |
| Emissione di CO (13% _2 O) | 0,10 % | 0,09 % | 0,05 % |
| Emissione di NOx (13% _2 O) | 52 mg/Nm ^3 | - | - |
| Emissione di CnHm (13% _2 O) | 21 mg/Nm ^3 | - | - |
| Emissione di polveri | 16 mg/Nm ^3 | - | - |
| Rendimento | 80,0 % | 76,4 % | 79,0 % |
Allegato 2: Schemi di connessione
Le indicazioni contenute negli schemi hanno il seguente significato:
T1 interruttore termico
V1 ventola
V2 ventola
L1 lampada
R1 resistenza
S1 interruttore a 2 posizioni
Modello 2020

Modello 2200 e modello 2500

I modelli 2200 e 2500 sono dotati di un interruttore a due posizioni per la regolazione della mentre non è presente la funzione termostato.
Allegato 3: Dimensioni

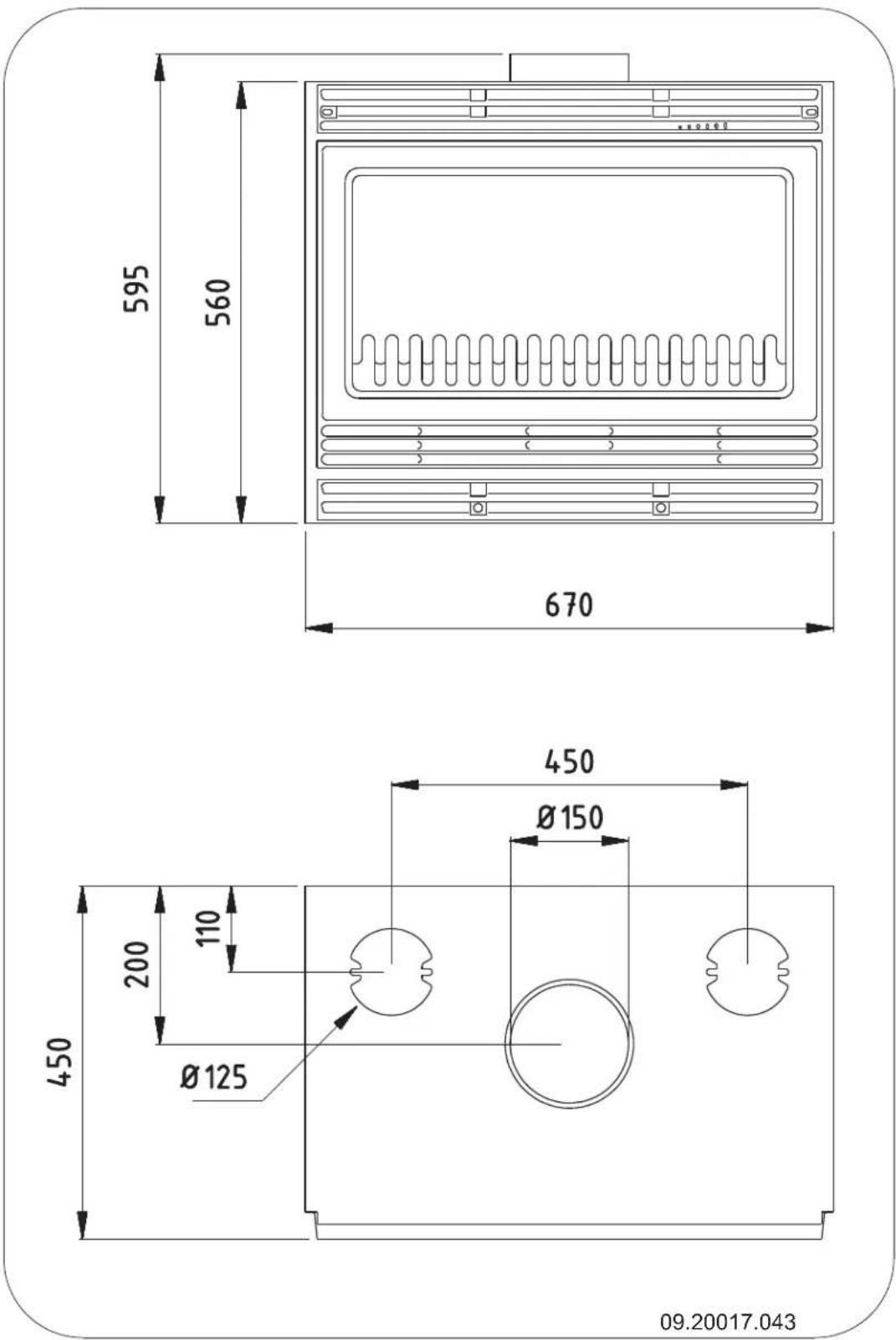

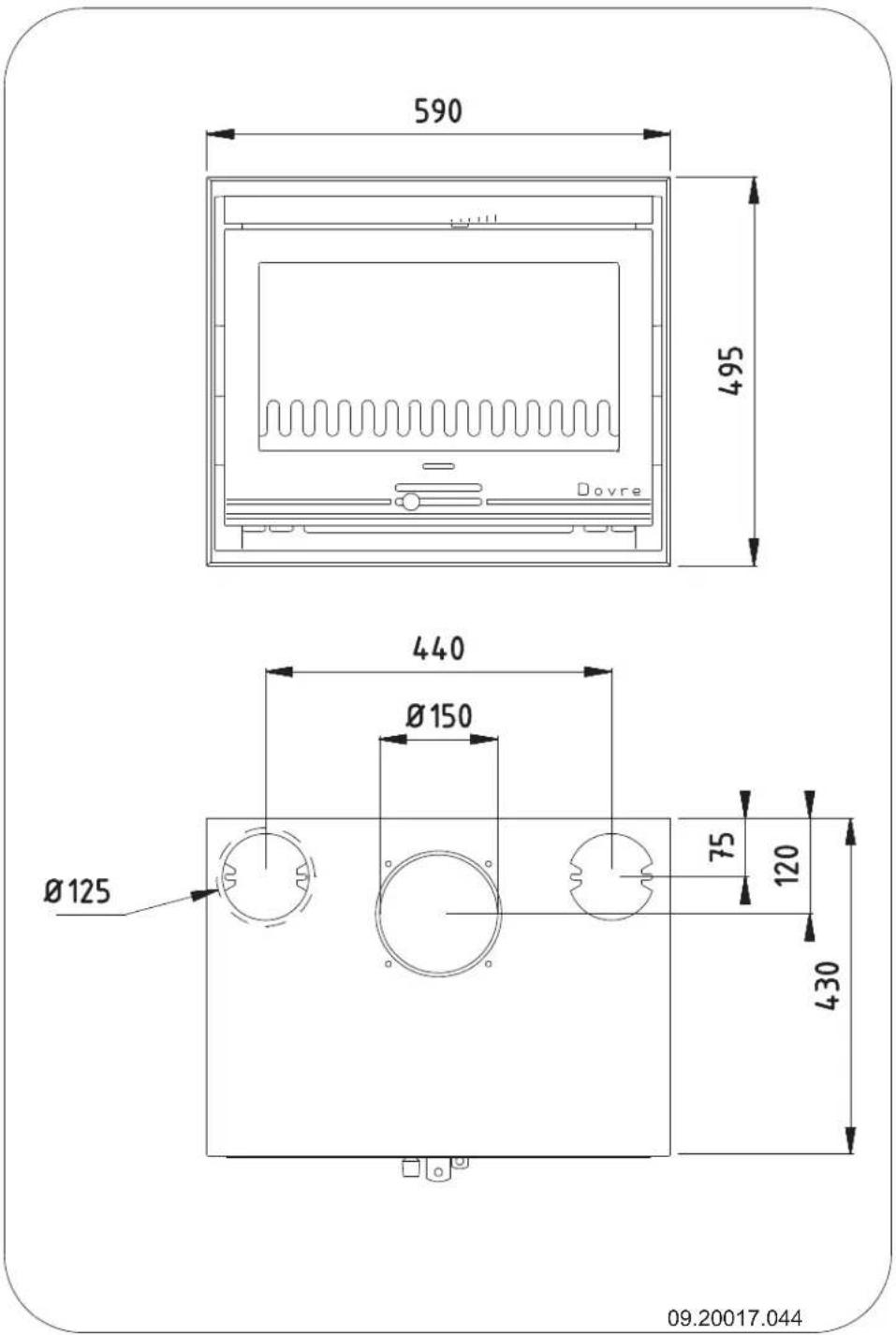

2020
2210


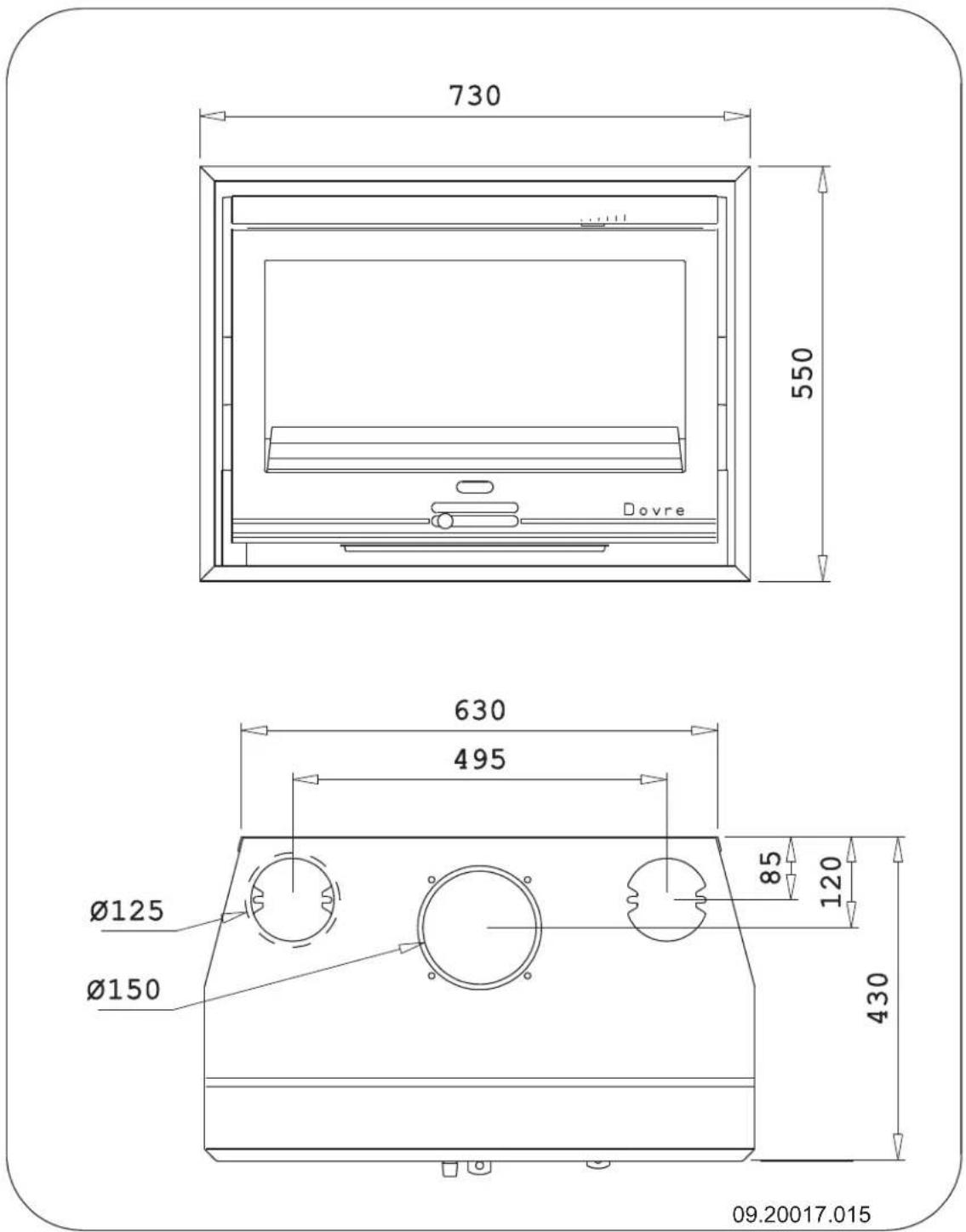

730 550 Dovre 630 495 Ø125 Ø150 85 120 430 09.20017.0152220


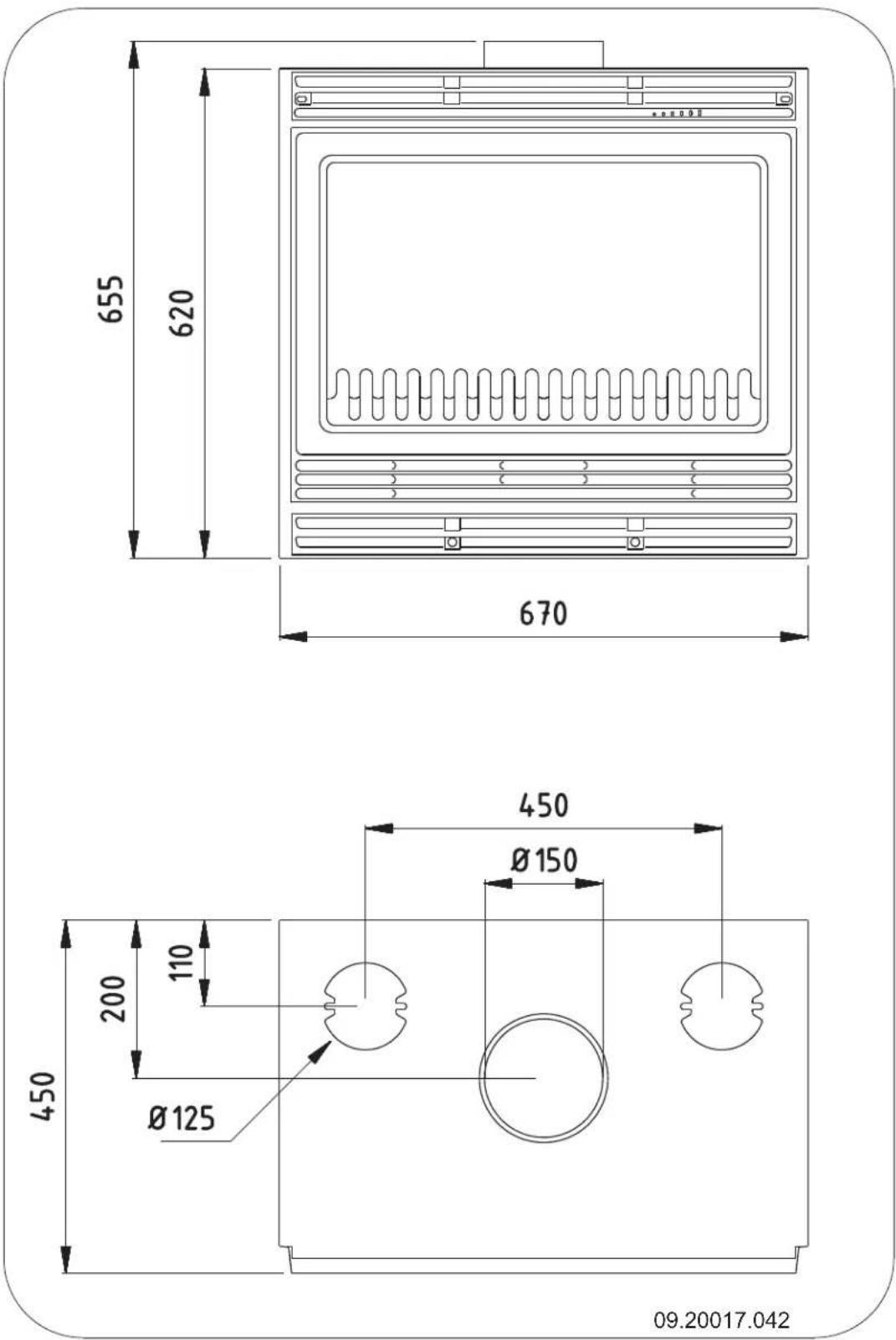

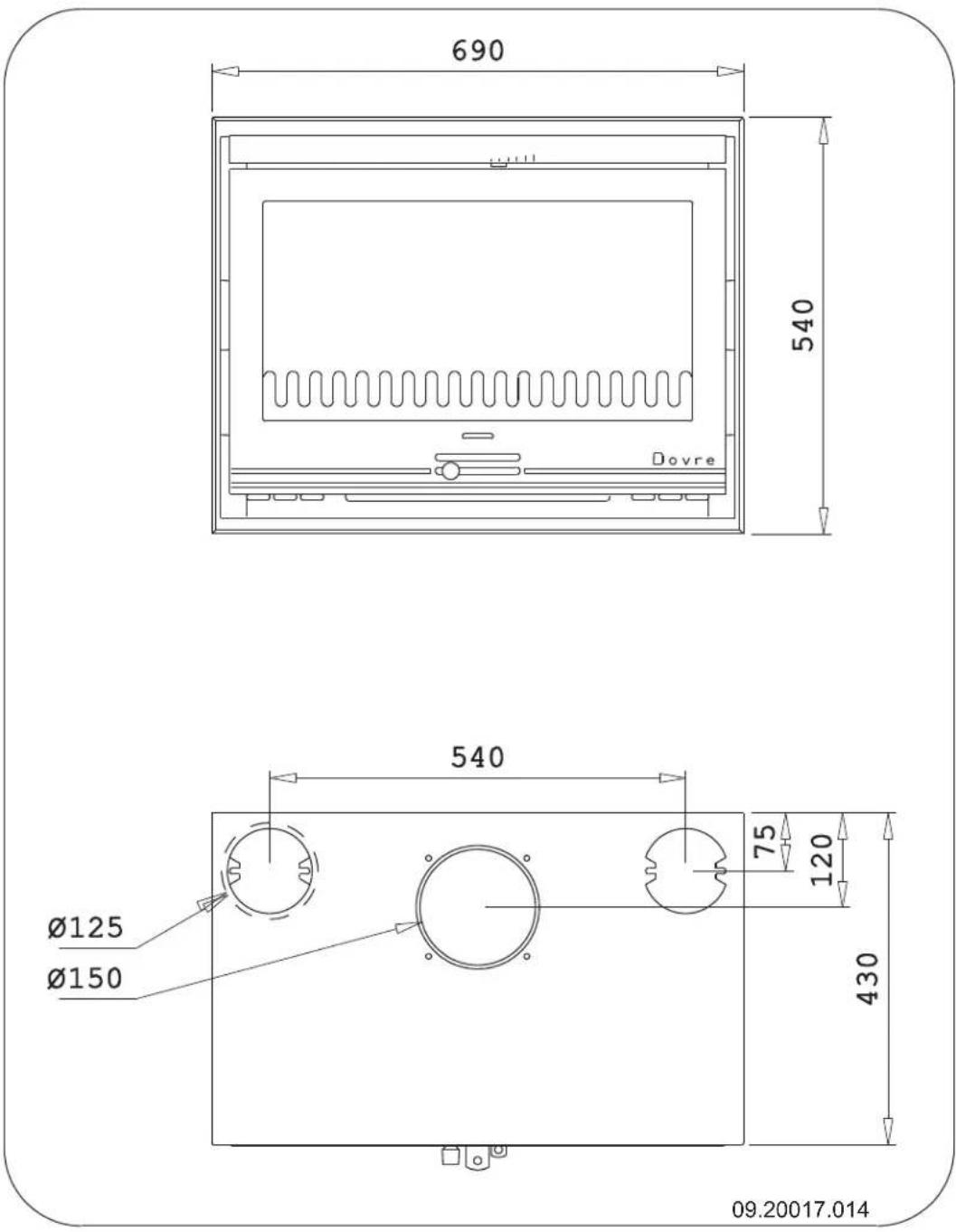

690 540 Dovre 540 Ø125 Ø150 75 120 430 09.20017.0142500
2510


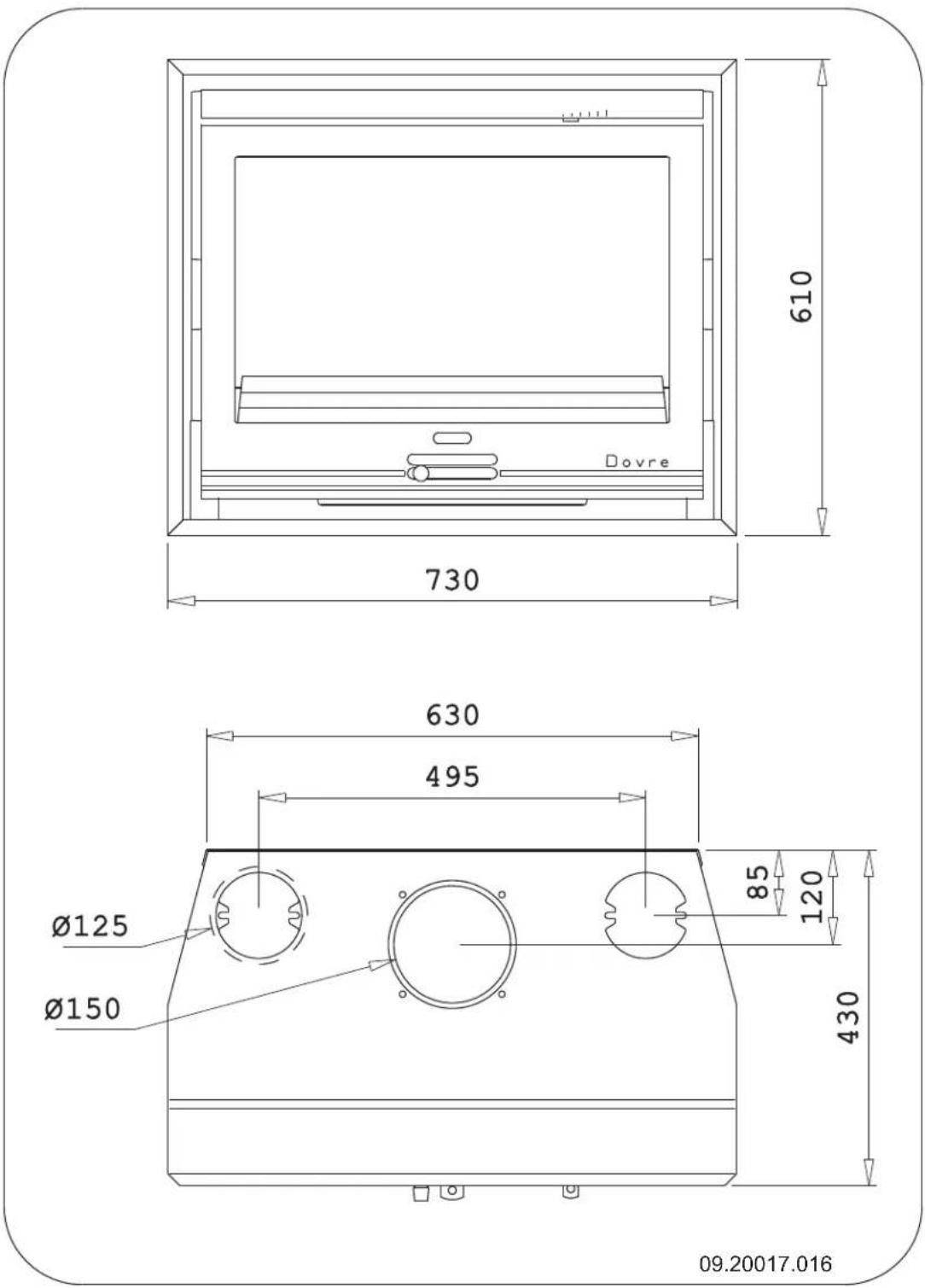

Dovre 610 730 630 495 Ø125 Ø150 85 120 430 09.20017.0162520


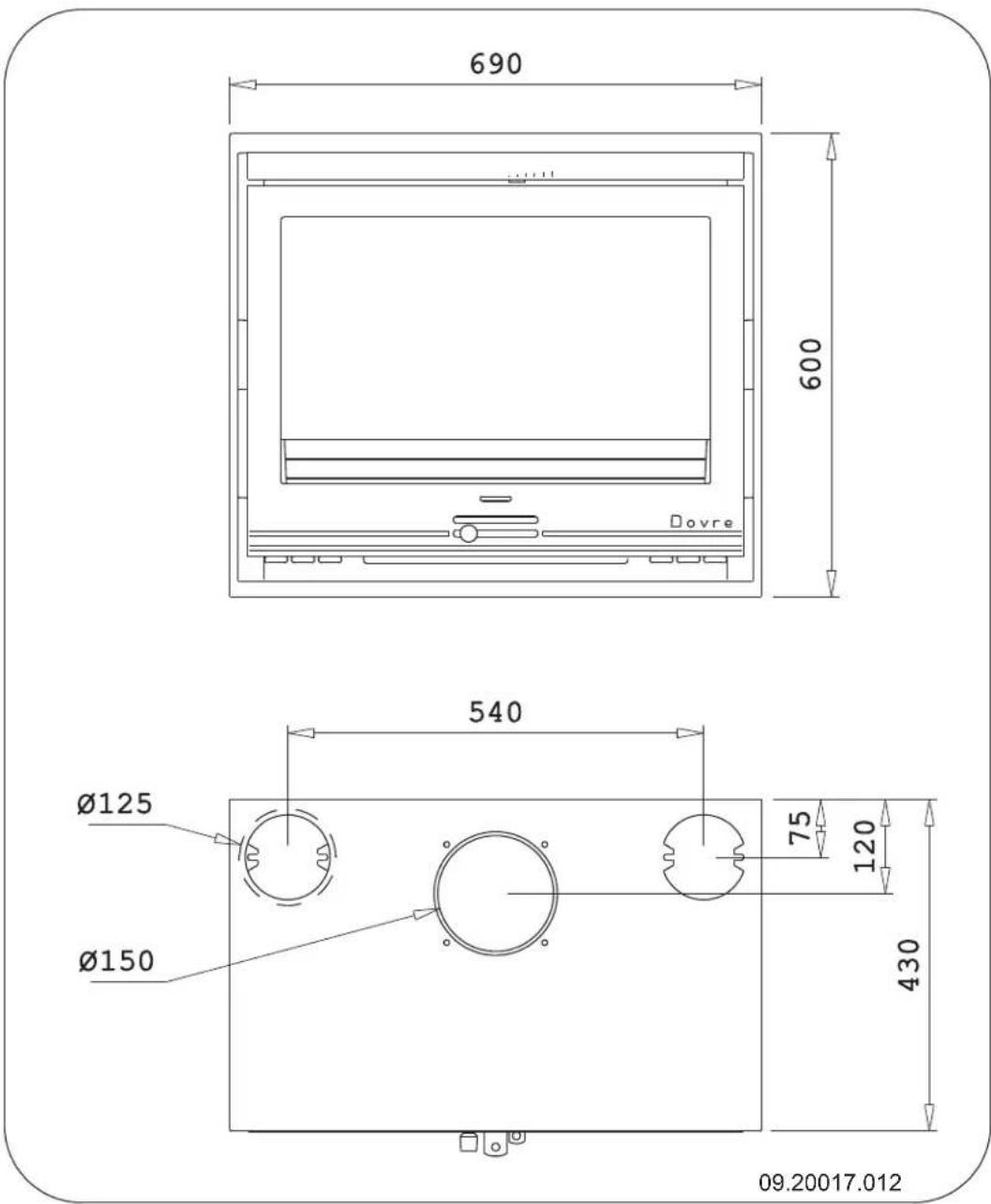

690 600 Dovre 540 Ø125 Ø150 75 120 430 09.20017.0122520BS


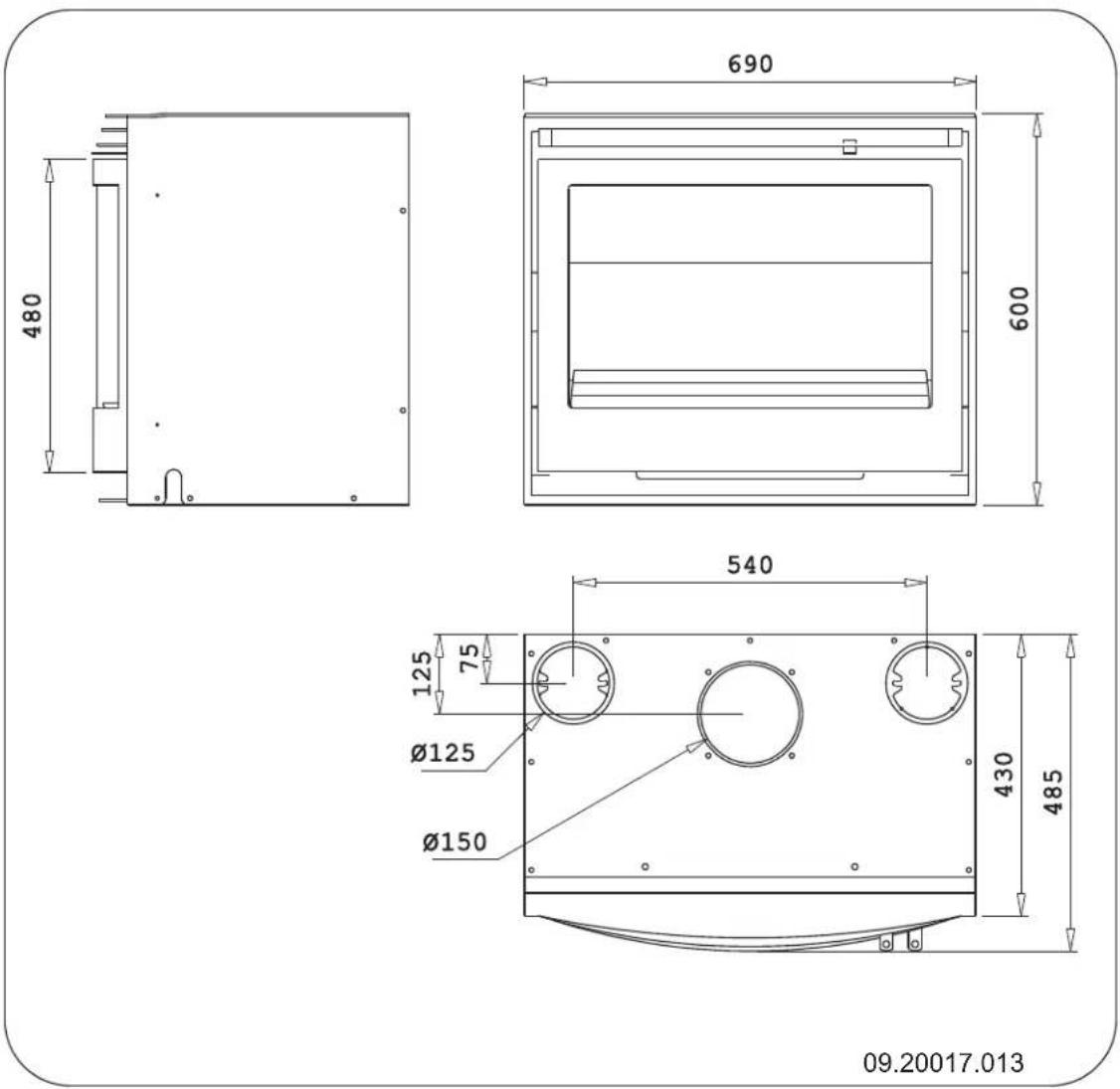

480 690 600 540 125 75 Ø125 Ø150 430 485 09.20017.0132620SC


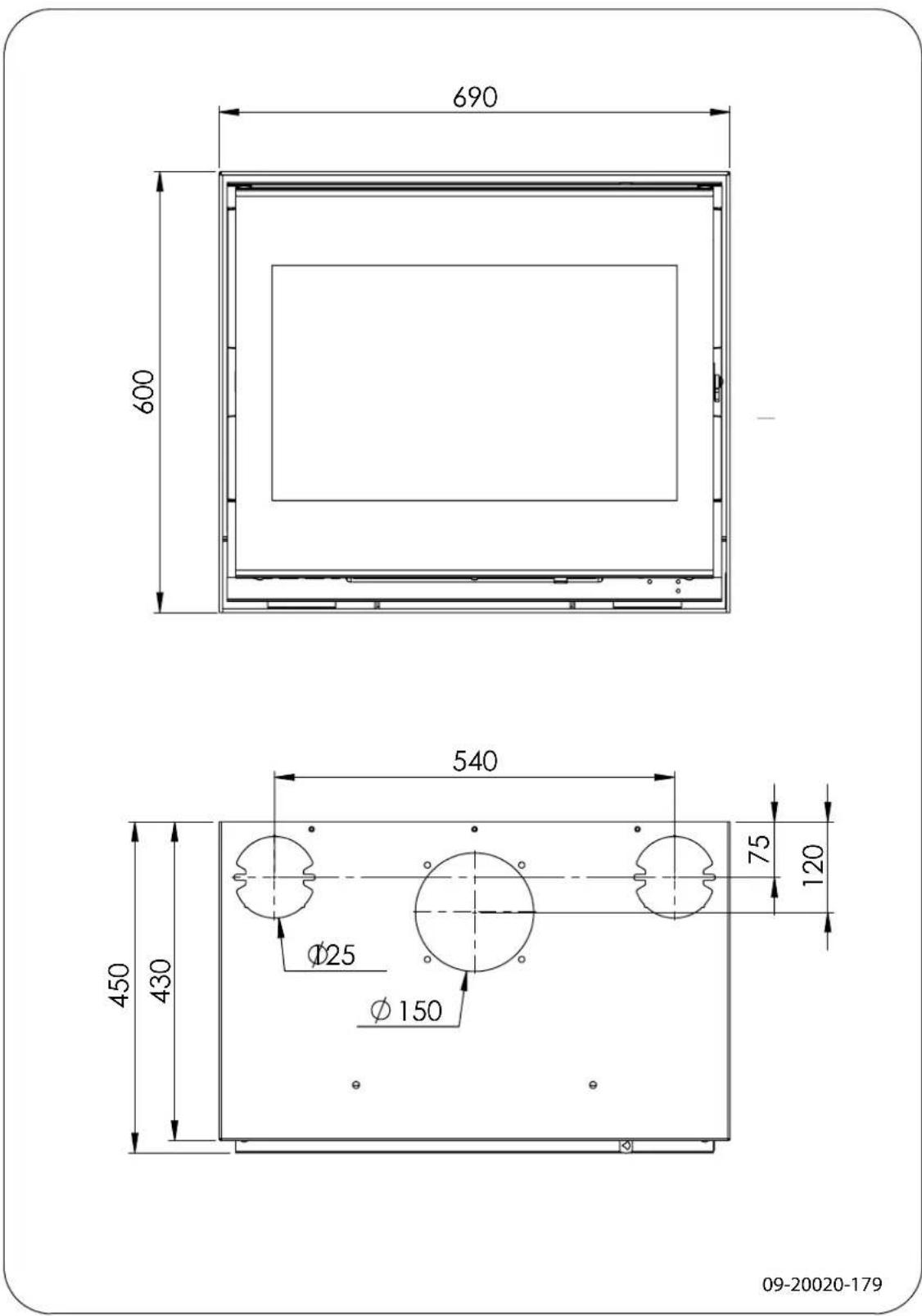

690 600 540 75 120 450 430 Ø25 Ø150 09-20020-179Allegato 4: Distanza da materiali infiammabili

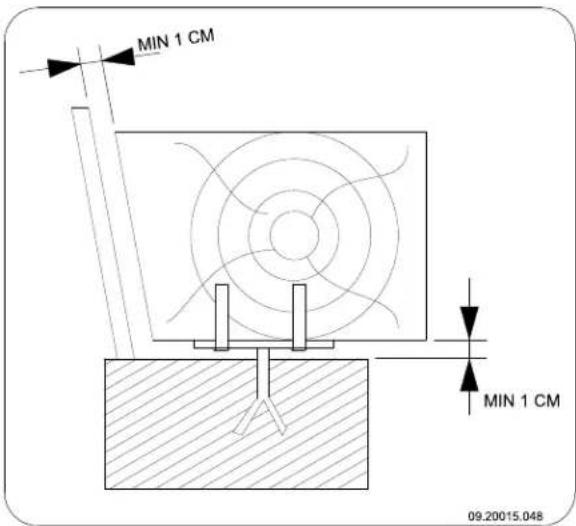

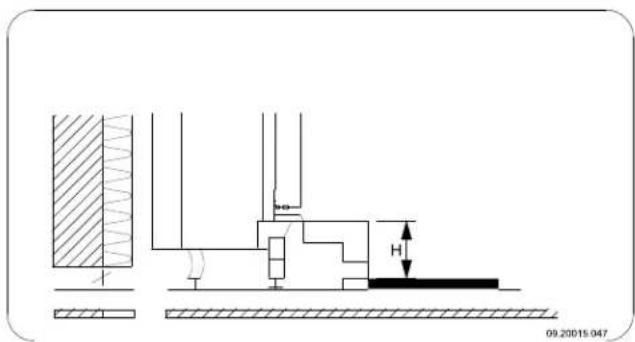

Spazio minimo di ventilazione al di fuori del campo di irradiazio


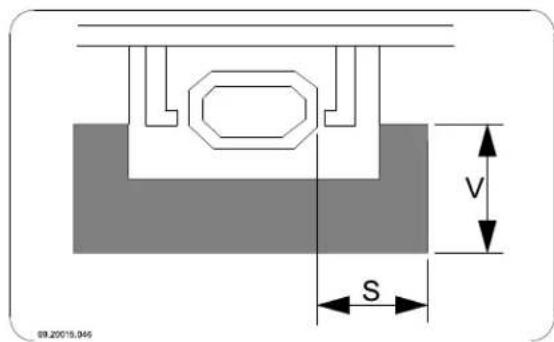

MIN 1 CM MIN 1 CM 09.20015.048Dimensioni della piastra salvapavimenti in centimetri
$$ V > H + 3 0 > 6 0 $$
$$ S > H + 2 0 > 4 0 $$
Allegato 5: Schema diagnostico
| Problema | ||||||
| ● | La legna non brucia bene | |||||
| ● | Scalda poco | |||||
| ● | Ritorno del fumo durante il caricamento | |||||
| ● | L'apparecchio funziona a regime troppo elevato, non regolabile | |||||
| ● | Il vetro si sporca | |||||
| possibile causa possibile rimedio | ||||||
| ● | ● | ● | ● | Tiraggio insufficiente | Quando la canna fumaria è fredda, talvolta iltiraggio non è sufficiente. Seguire le istruzioni per l'accensione nel capitolo "Uso"; aprire una finestra. | |
| ● | ● | ● | ● | La legna è troppo bagnata Usare legna | na con un tasso di umidità inferiore al 20%. | |
| ● | ● | ● | ● | Ceppi troppo grossi | Usare legnetti accendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm. | |
| ● | ● | ● | ● | ● | Legna non accatastata correttamente. | Accatastare la legna di modo che l'apporto di aria fra i ceppi sia sufficiente (acccatastamento incrociato, si veda "Accendere con legna"). |
| ● | ● | ● | ● | Insufficiente tiraggio della canna fumaria | Controllare che la canna fumaria soddisfi i requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumulidi fuliggine), tenuta stagna (senza fessure). | |
| ● | ● | ● | ● | Posizione non idonea della canna fumaria | L'altezza giusta rispetto al colmo del tetto, nessun ostacolo nelle vicinanze. | |
| ● | ● | ● | ● | ● | Regolazione scorretta delle prese d'aria | Aprire completamente le prese dell'aria. |
| ● | ● | ● | ● | Collegamento scorretto dell'apparecchio alla canna fumaria | Il collegamento deve essere a tenuta stagna. | |
| ● | ● | ● | ● | Depressione nel locale dove si trova l'apparecchio | Spegnere tutti i sistemi di aspirazione e ventilazione. | |
| ● | ● | ● | ● | Apporto d'aria insufficiente | Provvedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna. | |
| ● | ● | ● | ● | Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa elevate temperature esterne), vento forte | In caso di inversione, è meglio non usare l'apparecchio. Eventualmente installare un antivento sul comignolo. | |
| ● | Corrente d'aria nel locale | Evitare corrente d'aria nel locale; non installare l'apparecchio nelle vicinanze di una porta o di canali d'aerazione. | ||||
| ● | Le fiamme vengono in contatto con il vetro | Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria. | ||||
| ● | Esce aria dall'apparecchio Controllare | la guarnizione della porta e le giunture dell'apparecchio. | ||||
Indice
A
Accatastare i ceppi di legno.20......
Accendere 18
Aerazione 10 regola 10
Aggiunta di combustibile.21....
Altezza di caricamento della stufa 20
Antracite .18....
Aprire cassetto raccoglicenere.22......
Aria primaria 19
Aria secondaria.19....
Avvertenza aerazione....10 condizioni assicurative....9 detergente vetri per stufe....23 incendio di camino 18, 21... vetro rotto o crepato....23
Avvertimento disposizioni 9 incendio della canna fumaria 9 materiali infiammabili 9 piastre refrattarie interne 17 superficie a temperatura elevata 9 ventilazione 9 vetro rotto o crepato 9
B
Bordo decorativo montare 16
C
Calore, insufficiente 22, 40
Camera di convezione piatra di copertura.... 15
Canna fumaria altezza Canna fumaria
altezza 10
collegamento a 15
diametro di collegamento.... 25-26
manutenzione 22
requisiti 10
Carbone tenore in ceneri.... 18
Caricamento antracite 21 mattonelle di lignite 21
Caricamento del combustibile.... 21 ritorno del fumo.... 40
Cassetto raccoglicenere aprire 22
Catrame 21
Cerniera posizionare 24
Collegare dimensioni ....30
Combustibile adatto 18
Combustibile non idoneo.... 18
Comignolo 10
Comignolo della canna fumaria.... 10
Completamento cornice decorativa.... 16
Condizioni meteorologiche, non accendere. 22
Convezione altri ambienti.... 12, 15 prelevare.... 12, 15
Cornice montare .... 16
Creosoto 21
D
Detergente vetri per stufe 23
Dimensioni 30
E
Emissione di polveri.... 25-26
Essiccazione della legna 18
Evitare incendi di camino 21
F
Fessure nell'apparecchio.... 24

Foschia, non accendere 22
Fumi di combustione temperatura 5, 7
Fumo prima accensione 17
Fumo di combustione portata massima 25-26
Funzionamento a regime troppo elevato 40..... aggiungere combustibile..19..21..... antracite .20..... calore insufficiente.22..... caricamento combustibile .20..... mattonelle di lignite .20..... poco calore....40 regolazione insoddisfacente....40
Fuoco iniziale.... 18
G
Ghisa piastre interne.... 12 refrattaria.... 12
Grasso per lubrificazione 24
Griglia d'aerazione.... 10
Guarnizione dello sportello 24
|
Immagazzinamento della legna 18
Innalzamento della temperatura sezione di misura 25-26
Installare dimensioni 30
L
Legna 18 essiccazione .18 non brucia bene 40 stoccare .18 tipi adatti 18 umida 18
Legna di conifere 18
Legna umida.... 18
Legnetti accendifuoco 40
Manutenzione canna fumaria....22 guarnizione....24 lubrificazione 24 piastre refrattarie interne....23 pulizia del vetro....23 pulizia dell'apparecchio.23....
Materiali infiammabili distanza da.... 39
Mattonelle di lignite 18
Misure antincendio distanza da materiali infiammabili 39
Muri sicurezza antincendio.... 11
N
Nebbia, non accendere 22
0
Ossigenare il fuoco 21
P
Pareti sicurezza antincendio.... 11
Pavimenti portata di carico.... 11 sicurezza antincendio.... 11
Peso 25-26
Piastra di copertura camera di convezione.... 15
Piastre interne ghisa 12
Piastre refrattarie interne avvertimento .... 17 manutenzione .... 23
Porta chiusura 24 modificare il senso di rotazione 12 regolare 24
Portata di carico del pavimento.... 11
Potenza nominale 22
Potenza termica nominale 25-26
Prelevare
calore di convezione 12, 15
Presa d'aria esterna..10.
Presa d'aria esterna
collegamento a 15.
Prese d'aria.19
Pulizia
apparecchio 23
vetro .23....
Pulizia della canna fumaria.22.
R
Regolare l'apporto di aria.21.
Regolazione dell'aria di combustione.... 21
Regolazione dell'aria 21
Rendimento 5, 7, 25-26
Rimozione della cenere 22
Rimuovere
cenere 22
Rimuovere la cenere.... 22
Lignite 20
Risoluzione problemi 22, 40
Ritorno dei fumi 9
Ritorno del fumo.... 40
Rivestimento, manutenzione 24
S
Senso di rotazione
modificare 12
Sicurezza antincendio
mobili 11
pareti 11
pavimento 11
Spegnimento del fuoco 22
Spifferi d'aria.... 24
Sportello
guarnizione 24
T
Tagliafiamma
montare 23
Tappeto 11
Temperatura 25-26
Tiraggio 25-26
U
Uso continuo 12
V
Valvola
montare 23
Ventola
elettrica 12
termostatica 12
Vernice 17
Vetri
pulizia 23
sporco 40
Vetro
pulizia 23
sporco 40
ManualeFacile
