Fly FCOIII - Sportscam CamOne - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra sportive
Résolution vidéo	1080p à 30 fps, 720p à 60 fps
Résolution photo	12 MP
Angle de vue	140 degrés
Étanchéité	Oui, jusqu'à 30 mètres avec le boîtier étanche
Connectivité	Wi-Fi, HDMI
Autonomie de la batterie	Environ 90 minutes d'enregistrement
Poids	Approx. 100 g
Dimensions	60 x 40 x 30 mm
Utilisation recommandée	Sports extrêmes, activités en extérieur
Maintenance	Nettoyer l'objectif et vérifier l'étanchéité régulièrement
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs violents
Accessoires inclus	Support, chargeur, câble USB
Compatibilité	Compatible avec les cartes microSD jusqu'à 64 Go

FOIRE AUX QUESTIONS - Fly FCOIII CamOne

Comment allumer la CamOne Fly FCOIII ?

Pour allumer la CamOne Fly FCOIII, appuyez longuement sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que le voyant s'allume.

Pourquoi ma caméra ne s'allume-t-elle pas ?

Vérifiez que la batterie est correctement chargée et insérée. Si la batterie est faible, rechargez-la pendant au moins 2 heures avant de réessayer.

Comment changer la résolution vidéo de la caméra ?

Accédez au menu des paramètres en appuyant sur le bouton de mode. Utilisez les flèches pour naviguer jusqu'à 'Résolution' et sélectionnez la résolution souhaitée.

La caméra ne se connecte pas à mon smartphone, que faire ?

Assurez-vous que la fonction Wi-Fi est activée sur la caméra et que votre smartphone est connecté au réseau Wi-Fi de la caméra. Redémarrez les deux appareils si nécessaire.

Comment installer la CamOne Fly FCOIII sur un casque ?

Utilisez le support de montage fourni avec la caméra. Fixez-le solidement sur le casque à l'aide de l'adhésif ou des vis, selon le type de support.

Où puis-je trouver les mises à jour du firmware ?

Les mises à jour du firmware peuvent être téléchargées depuis le site officiel de CamOne dans la section 'Support' ou 'Téléchargements'.

Comment transférer mes vidéos sur un ordinateur ?

Connectez la CamOne Fly FCOIII à votre ordinateur à l'aide d'un câble USB. Votre caméra apparaîtra comme un périphérique de stockage, et vous pourrez copier les fichiers vidéo.

Que faire si l'image est floue ?

Assurez-vous que l'objectif de la caméra est propre. Si l'image est toujours floue, vérifiez si la caméra est en mode de mise au point automatique et essayez de réinitialiser les paramètres.

Quel type de carte mémoire est compatible avec la CamOne Fly FCOIII ?

La CamOne Fly FCOIII est compatible avec les cartes microSD jusqu'à 64 Go de capacité. Assurez-vous d'utiliser une carte de classe 10 ou supérieure pour de meilleures performances.

Comment réinitialiser la caméra aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et confirmez votre choix. Cela rétablira tous les paramètres par défaut.

MODE D'EMPLOI Fly FCOIII CamOne

Manuel d'instructions

A dire attentivement avant d'utiliser le modele!

Manual de uso

• FCOE Camera

• Platine de montage

• FCOEcran

• Cache batterie

Adaptatseur

• Dragonne

• Cable USB

• Notice

Merci d'avoir acheté une FCOIII. Vous en souhaitant une bonne utilisation! Davantage d'informations sont disponibles sur notre site www.FlyCamOne.com Fonctions de la FCOIII

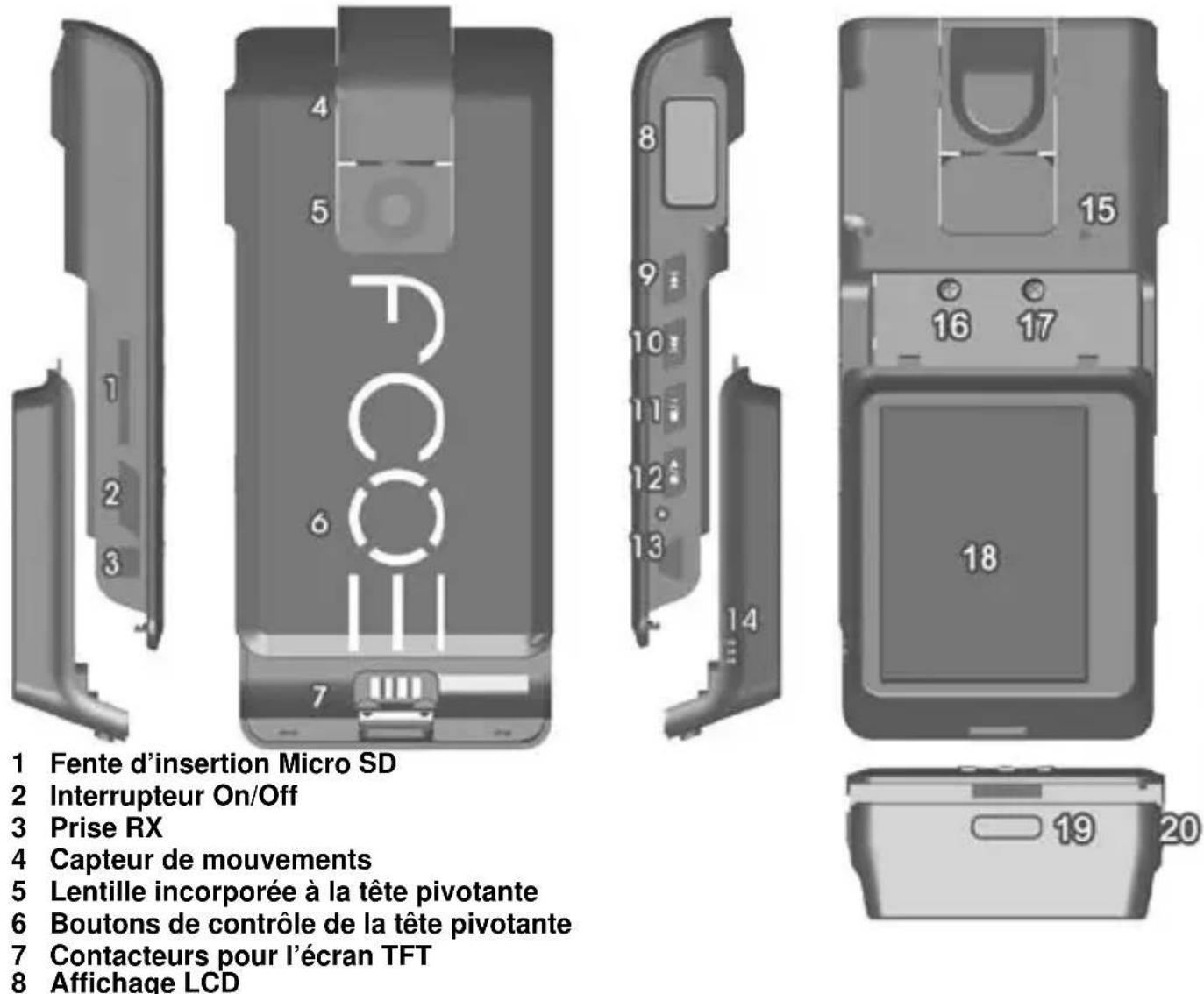

10 Arrière (à gauche) | Haut parleur on/off

12 Enregistrement/Lecture | Rotation de la video (1 Sec.) | Icone on/off (3 Sec.)

15 Microphone
17 Potar d'ajustement du "pan"
19 Ejection de l'écran

9 Avant (vers la droite) 11 Arretvers le bas
13 Prise Mini USB
14 Haut parleur interne
16 Potar d'ajustement du"tilt
18 TFT 2“ Ecran
20 Dragonne

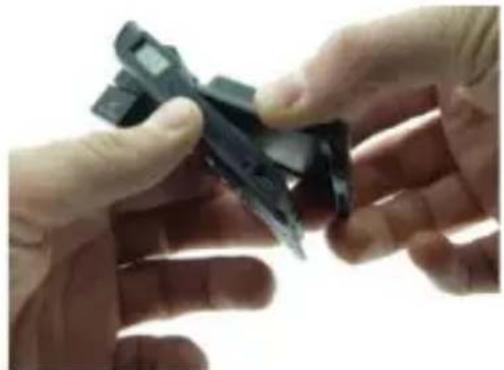

Preparation

Charger avant utilisation la camera à l'aide de l'adaptateur secteur fourni ou alors en utilisant le cordon de charge USB ! Une fois connectée pour la charge, vous ne pourrez plus acceder au menu de laamera !

Enlever à présent la protection plastique située sur la lentille de laamera. Munissez-vous d'une carte SD ajustate (ex. FCOIII Micro SD Rapid Rush 8GB) et insérez-la dans le slot micro SD de la FCOIII. Utiliser si besoin un objet pointu afin de verrouiller la carte dans son logement. La vitesse d'écriture de la carte doit être d'au moins 6MB/Sec.!

Connector à partir l'écran à laamera. Enlever également la protection plastique située sur celui-ci.(si vous le désirez)

AllumerVoteFCOIII.Latete de la camera va alors executer un mouvementa 90^ etproceder aunajustement automatique.Pour bouger la tete de laamera,utiliser le bouton situé sur la

face avant de celle-ci (le O du logo).Ne jamais tenter de bouger manuellement la tete de la camera. Ceci risquerait d'endommager les servo situés dans la tete de manière irréversible !

En cas d'impréciation dans le positionnement de la tête de la camera lors de la mise sous tension, il vous est possible d'ajuster à l'aide des potars situés sous la batterie la position verticale et horizontale (16 et 17).

La camera est paramétrée afin d'afficher une image en directe positionnée à 90^ . Afin de facilititer l'utilisation de la FCOIII, nous vous recommendons l'ajout du kit de retransmission.

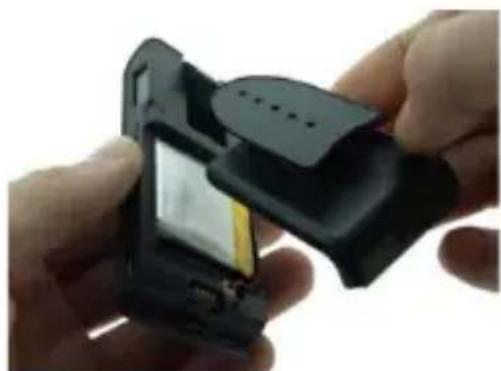

Il vous est possible de remplacer l'écran par le couvercle de la batterie qui accueille la platine de montage. En fonction du positionnement désiré sur votre modele, il vous sera nécessaire de procer à la rotation du sens d'enregistrement de la video. Pour cela, appuyer surpendant au moins une seconde. L'affichage LCD "Flip" vous confirmant que la video a bien été inversée.

Enregistrement de la première année

Après la mise sous tension de la camera „VID“ va alors être visible sur l'affichage LCD. Appuyer sur √ affin d'accéder au menu où vous pourrez trouver la fonction „REC“(enregistrement). Appuyer alors sur √ affin de démarrer ou d'arrêter l'enregistrement. L'affichage LCD indiquera le début et la fin de celui-ci grâce à la visualisation d'une barre tournante. Appuyer sur √ affin d'arrêter l'enregistrement video puis sur √ affin de revenir en arrêt dans le menu.. Appuyer à présent sur √ affin de naviguer dans le menu jusqu'à la fonction „PLY“ (lecture). Afin de visualiser les séquences enregistrées positionner à nouveau l'écran en lieu et place du couvercle de la batterie et appuyer sur et appuyer sur √ pour contrôler la lecture et l'arrêt de celles-ci. Faites de même afin de contrôler toutes les autres fonctions!

Téléchargement de la video sur votre ordinateur

Afin de visualiser la video réalisée sur votre ordinateur, selectionner le mode PC avant connexion via l'USB.

Une fois cette opération effectuee, connecter la camera a l'ordinateur.

En général, une fois connectée à l'ordinateur, une fenêtre doit s'ouvrir affichtant la carte SD située dans laamera ainsi que les différents programmes susceptibles de pouvoir dire les séquences enregistrées. Utiliser l'explorateur de fichier si vous n'étés pas certain de la video que vous souhaitez visualiser. Avant de visualiser la dette sur toute ordinateur nous vous conseillons de tousjours enregistrer celle-ci sur toute bureau. En effet, il est possible que dans le cas contraire le lecteur sélectionné se coupe de manière inopinée. Faites de même avec les photos et les séquences audio réalisée. Enfin, vous pourrez retrouver laamera dans l'arborescence de toute ordinateur en cliquant sur l'onglet „ordinateur. Celle-ci est alors reconnaue comme un disque amovible.

Utilisation sur un modele réduit

Afin de la positionner sur un modele réduit, vous doivent restorer l'écran situé au dos de laamera et remplaçer celui-ci par le couvercle batterie sur lequel vient s'ajouter la platine de montage. Sécurisez la fixation de laamera en faisant tener la dragonne à votre modele (20).

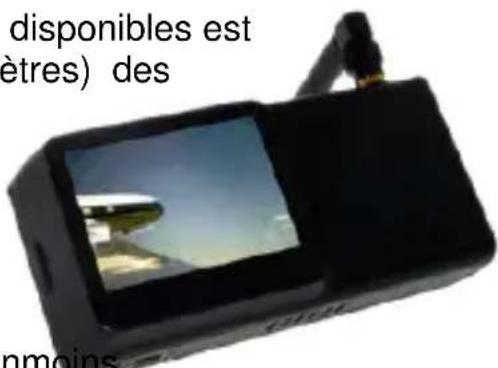

Transmission video en direct

Deux modules de retransmission pour la FCOIII sont disponibles est permettent la visualisation à distance (jusqu'à 300 metres) des

sèquences en temps réel. Il s'agit du module en 2,4GHz/10mW ou du module en 5,8GHz/25mW En fonction du lieu d'utilisation, des interférences peuvent

interférées dans la qualité de la retransmission. Néanmoins, la video enregistrée directement sur la carte SD ne contendra pas ces

interférences! Il est par ailleurs possible que le kit de retransmission en 2.4GHz interfère avec d'autres systèmes RX/TX en 2.4GHz. !

Il est alors indispensable de proceder à des tests de portée avant

l'utilisation combinée de ces deux systèmes !

L'émetteur de laamera est équipé du même rainurage pouvant accueillir la platine de montage pour être mis en place sur votre modèle.

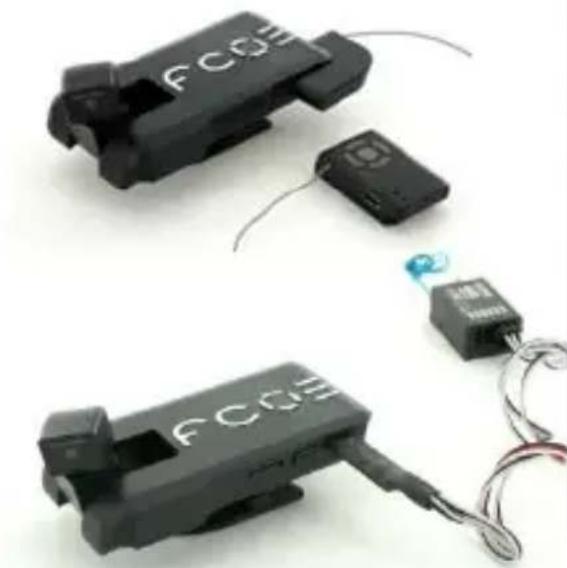

Contrôle à distance de la FCOIII:

La tête de laamera peut être contrôle à distance de deux manières:

-En utilisant la télécommande FCOIII (fonctions « till », « pan », mise en marche et

arrêt des séquences video et selection du mode)

-En utilisant le cordon RX FCOIII RX qui devra etre connecte aux voies libres de sua recepteurs. Jusqu'a 3 voies sont nécessaires pour utiliser l'integralite des fonctions.

Ces deux modules se branchent au port RX de la camera.

Mise en place d'une nouvelle position neutre

Afin d'avoir la position neutre qui correspond le plus à votre application, nous vous conseillons de modifier celle d'origine. Pour cela, positionner la tête de laamera dans la position souhaitation puis maintenez appuyés simultanément pendant cinq secondes le bouton directionnel droit et.gauche situés sur la face avant de laamera. Vous pouvez à présent connecter la FCOIII au cordon RX ou au module

LinX et utiliser cette nouvelle position.

FPV / Vol en immersion avec la FCOIII

Ajouter à votre FCOIII le kit FCOIII V-Eyes! Vous pourrez alors regarder en dehors de votre modele depuis le cockpit ! Dote de capteur permettant de reproductive les mouvements de votre tete avec la plus grande précision, le module V-eyes est l'accessoire ultime!

Les informations sont alors transmisses via le module Linx directement dans le casque de vol en immersion

ou en utilisant le port écolage de votre contrôle. Le casque V-eyes possède une résolution VGA d'une qualité ideale!

Structure du menu défilant de l'écran LCD

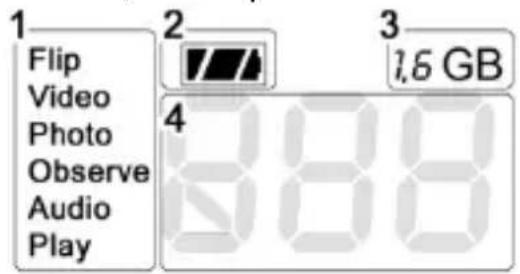

L'affichage LCD est divisé en comme suit : 1 le menu principal, 2 le niveau de la batterie, 3 la capacité restante carte SD, 4 le sous-menue.

Vous pouvez modifier directement l'orientaion de I'image par rotations de 180^ en appuyant sur des la mise sous tension. De la meme façon vous pouvez eteindre ou allumer le haut parleur via le bouton

L'utilisation des boutons

you permettra de naviguer dans le menu de l'affichage LCD. La structure de ce menu est similaire à celle du navigateur de votre ordinateur (ex : Windows-Explorer):

Video s'affiche dans le menu principal.

Appuyez alors sur afin d'acceder au sous menu. "REC" va alors s'afficher.

Utilisez si besoin le bouton afin de selectionner le second mode disponible à savoir: „LOP“ pour enregistements en boucle.

Plus d'informations disponibles dans la partie "Modes overview", menu d'ensemble. Démarrez à pressent l'enregistrement video du mode selectionner en appuyant sur le bouton. Artréz l'enregistrement en utilisant le bouton. L'utilisation du bouton vous permettra de revenir au menu précédent.

Vue d'ensemble des différents modes disponibles

^* A l'intérieur du menu principal, il est possible deCHOISIR les fonctions suivantes :

Video Enregistrement Video en 28FPS/VGA (Avi).

Photo Prise de vue photo VGA (Jpeg).

Observe Enregistrement video en 28BPS/VGA (Avi) contrôle par le détector de mouvements.

Audio Enregistrement audio seul.

Play Visionnage des videos, des photos et écoute des séquences audio.

Del Efface le dernier fichier.

PC Pour connecter laamera a votre ordinateur.

WEB Laamerafonctionnera en mode web cam.

Les drivers sont disponibles sur: www.FlyCamOne.com

CH clignote Cela signifie que la batterie doit etre chargée.

*A l'intérieur du sous-menu, il est possible deCHOISIR les fonctions suivantes :

REC Enregistrement standard

LOP Enregistrement video en boucle. La mémoire de la carte sera alors divisée et le fichier le plus ancien supprimé au profit du plus récent.

En mode photos en boucle "LOP" un sous-menu est disponible afin de sélectionner la fréquence de la prise de vue entre les photos : S04 pour 4 secondes, S10 pour 10 secondes,..., M02 pour 2 minutes,...

La première prise de vue démarre après 10 secondes une fois le mode sélectionné. Nous vous recommendons d'utiliser une source d'alimentation externe pour une utilisation prolongée dans ces différents modes.

Une fois l'enregistrement video actif, un témoin représenté par une barre en mouvement sera représentée sur l'affichage LCD. Pour le mode photo le témoin est un cadre, également visuable sur l'affichage LCD.

Mise à jour du logiciel

Différentes mise à jour seront disponibles au téléchargement sur notre site www.FlyCamOne.com

Liminé garantie concernant la batterie Lithium.

La batterie LiPo présente dans laamera perd de sa capacité à chaque cycle de charge et décharge. Cela fait partie de l'usure naturelle des composants.

Par ailleurs, une utilisation impropre ainsi qu'un stockage non approprié de la batterie ne seront enaucun cas pris en charge par la garantie.

Détails sur les différents modes

Enregistrement video:REC

Laamera enregistre en 28 images par seconde (28 FPS). La résolution est de 640x480 px en 50MB/min.

Une fois l'enregistrement video actif, le témoin" "va alors se mettre en mouvement. Le nombre d'images par seconde peut être réduit par un environnement trop souvent.

Enregistrement video en boucle : LOP

Memes caractéristiques techniques que précédemment.

Néanmoins, la mémoire de la carte SD est partitionnée (min. 200 MB) et permet que l'enregistrement le plus ancien soit effacé au profit du plus récent. L'enregistrement sera

actif jusqu'à ce que vous ne l'arrêtiez en appuyant sur

Prise de vue photo : REC

Les photos sont réalisées en 640 × 480 px. L'espace nécessaire pour chacune d'entre elles est de 100 KB.

Le témoin, [3] “indique que la prise de vue photo est bien effectuée.

Enregistrement photo en boucle : de 504 - 160

La FCOIII prend des photos de toutes les 4 secondes à toutes les 60 minutes. Les différentes possibités de réglage proposées dans le sous menu sont affichées comme suit : S04,S10,S20,S30,S60,M02,M10,M30,M60 «S» représentant les secondes et «M» les minutes.

Mode Observation : REC

Le mode observation fonctionne lorsque quelqu'un ou quelquechose se trouve dans le champ du détecteur de mouvements. Le détecteur de mouvements fonctionne à une température de 25^ dans un rayon de 5m avec un angle de 90^ . Tant que celui qu'un ou celui qu'ose chosé se trouve dans le champ d'action du détecteur de mouvements, l'enregistrement est actif.

Mode Observation en boucle : LOP

Memes caractéristiques techniques que précédemment.

Néanmoins, la mémoire de la carte SD est partitionnée (min. 200 MB) et permet que l'enregistrement le plus ancien soit effacé au profit du plus récent. L'enregistrement sera actif jusqu'à ce que vous ne l'arrêtiez en appuyant sur

Enregistrement audio : RUD

Enregistre uniquement le son.

Téléchargement des données enregistrées et charge de la batterie : PC

Connectée à l'ordinateur en mode «PC», il vous sera possible de transférer les données de votre FCOIII tout en procédant à la charge de la batterie. La durée de charge indicative est de 5 heures.

Web Cam:WC

Utilisation de la FCOIII en mode Webcam. Vous doivent pour cela télécharger lesdrivers sur notre site : www.FlyCamOne.com

Contrôle de la tête de la FCOIII

Il y a trois possibités différentes pour contrôler la tête de laamera :

A-Par le biais du bouton circulaire, " situé sur la face avant dans le logo FCOIII.
B-Par le biais du « LinX hand sender », émetteur manuel disponible en option (Art.No : FC3005). Récepteur à brancher sur la prise RX de laamera.
C-Par le biais du cordon RX FCOIII (Art.No: FC3009).

Trois voies auxiliaires libres sont nécessaires sur votre système émission / réception pour utiliser l'intégrality des fonctions proposées.(rotation latérale, rotation verticale et déclenchement de l'enregistrement).

Charge de la FCOIII

La charge de laamera s'effectue via le port USB de votre ordinateur et ce durant 5 heures. Elle peut également se faire à l'aide de l'adaptateur secteur fourni et ce durant 2 heures. Une fois en charge, un témoin représentant une batterie va apparaitre sur l'affichage LCD. La charge est terminée lorsque le témoin représentée une batterie pleine.

Utilisation du kit émission/reception FCOIII (Art.No: FC3002 Transmitter Set)

Le kit FCOIII « Transmitter Set », vous permettra de transférer l'image simultanément en 2.4GHz et ce sur une distance d'environ 300m/980ft. Un émetteur vient se fixer au dos de laamera alors qu'un récepteur accueille l'écran TFT d'origine de laamera. Les éventuelles interférences ne seront pas enregistrées étant donné que les données sont directement sauvégardées sur la carte SD.

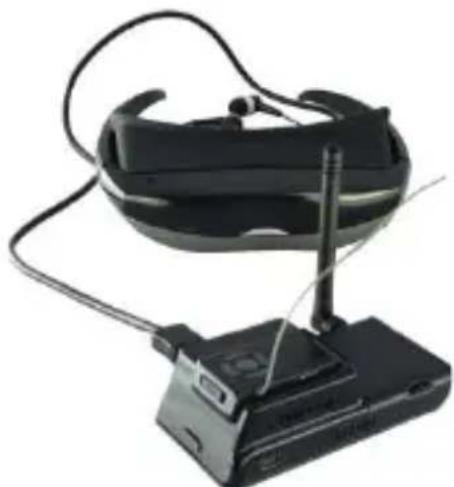

Casque video FCOIII V-Eyes (Art.No.FC3004)

La batterie du système video V-eyes se branche sur le récepteur à la place de l'écran TFT. Dès lors l'image retransmise sera comparable à celle de deux écrans (un pour chaque œil) se situant face à vous. Le système "Head Tracking" associé à un émetteur R/C permettra de faire bouger la tête de laamera en fonction de vos mouvements.

Remplacement de la batterie LiPo de la

FCOIII (Art.No.FC3010)

Une fois le cache de protection enlevé, extraire la batterie de son logement et la déconnecter des deux fiches. Connectez à la place la nouvelle en respectant la polarité. Ramenez la batterie usagée dans un centre de revalorisation des déchets.

Important! N'utilisez que la batterie d'origine FCOIII LiPo batterie de 500mAh équipée d'un système de protection de charge!

ATTENTION!

Suite à un choc brutal, l'enregistrement pourrait être effacé.

Note!

Le respect de la vie privée d'autrui est protégé par la loi. L'enregistrement d'autrui sans son consentement est un acte illégal. Vous étes seul responsable de vos agissements.

Avertissement sur les batteries Lithium Polymer

• Une mauvaise utilisation de la batterie est susceptible d'entrainer des dommages aux biens et aux personnes (explosion, combustion).
  La capacité de la batterie diminue a chaque cycle de charge et de décharge. Avec une cinquantaine de cycles, la capacité de la batterie est réduite de 60 - 80% .
  La batterie doit etre entroposee a une temperature comprise entre 0^ et 40^ .Evitez d'exposer la batterie a une temperture superieurea 65o C lors de l'utilisation.
• Ne jamais tenter de charger une batterie qui a été endommagée. Arrêtez immédiatement de charger une batterie LiPo qui se déformerait (gonflement).
  Respectez la polarité indiquée sur la batterie. Une inversion de polarité peut provoquer des dommages irreversibles à la batterie mais également cause de la fumée et un incendie!
• Ne pasmettre en court circuit, risque de feu et d'explosion!
• Ne jamais transporter une batterie LiPo dans une poche. En cas d'incendie, vous n'auriez pas le temps de l'extraire à temps!
• Tenir à l'écart de toute source de liquide.
  La batterie LiPo n'est pas un jouet, Gardez à l'écart des enfants!
  En cas de contact de l'electrolyte avec votre peau, rincez abondament à l'eau et consultez un médecin dés que possible.
• En cas de décharge trop importante lors d'une utilisation prolongée, la batterie pourrait se révêler endommagée de manière permanente. Afin d'eviter cette situation veilze à recharger la batterie dés que celle-ci perd de sa puissance (moins d'un tiers de sa capacité) !

Note:

ACME the game company ne peut s'assurer de la bonne utilisation de ses produits que par la presente notice d'utilisation. Par conséquent ACME the game company n'acceptera aucune réclamation en dehors de la garantie légale.

Dispositions relatives aux déchets valorisables

Ce symbole estprésent sur l'emballage du produit que vous venez d'acheter. Celui-ci signifie qu'aprèsutilisation, vousdezvezimpérativementvousdebarrasser de ce produit dans un centre de valorisation des déchets et non pas dans voitre poubelle de tous les jours. Notre coopération est vitale à l'amélioration des processus de valorisation visant à protéger la planete.

Par la presente, nous déclarons que ce modele est en règle avec les directives européennes essentielles et autres régulations relevant de la directive 1999/5/EC. Une copie de la Déclaration d'origine de conformité peut être obtenu à l'adresse suivante.
