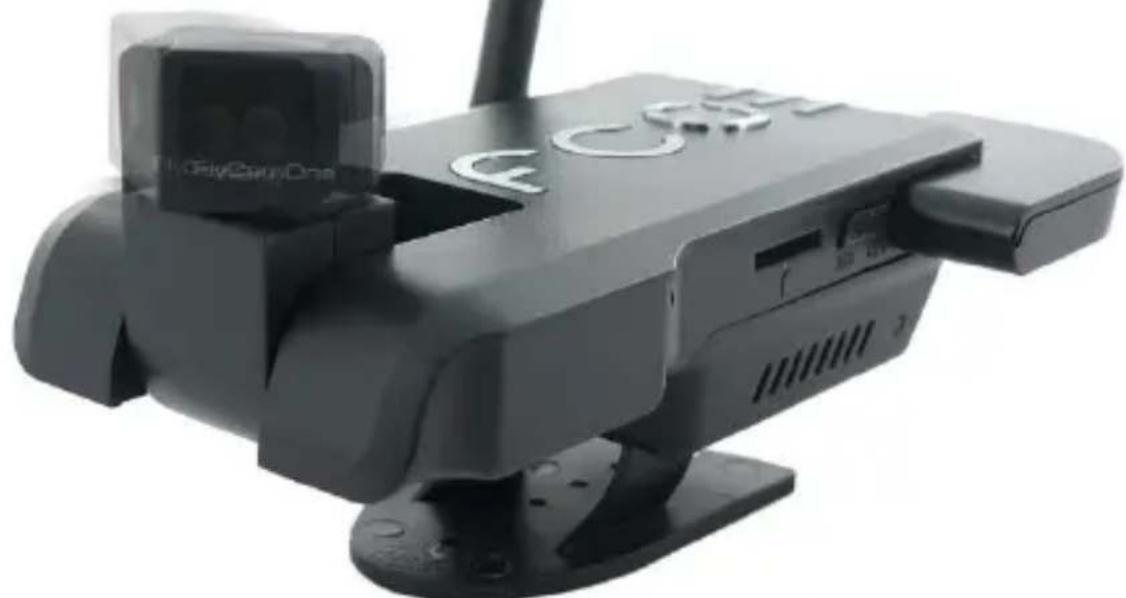

Fly FCOIII - Action cam CamOne - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera sportiva (sportscam)
Risoluzione video	640 x 480 pixel (VGA)
Risoluzione foto	640 x 480 pixel (VGA)
Formato video	AVI
Formato foto	JPEG
Frequenza video	28 fotogrammi al secondo
Archiviazione	Scheda micro SD (velocità di scrittura min. 6 MB/s)
Schermo	TFT 2 pollici (rimovibile)
Batteria	LiPo 500 mAh con circuito di protezione
Alimentazione	USB 5 V o alimentatore di rete
Tempo di ricarica	2 ore con alimentatore, 5 ore tramite USB
Testa orientabile	Rotazione 90° automatica all'avvio, regolazione manuale tramite potenziometri
Funzioni principali	Registrazione video, foto, audio, rilevamento movimento, registrazione in loop
Trasmissione video	Moduli opzionali 2,4 GHz (10 mW) o 5,8 GHz (25 mW) fino a 300 m
Controllo remoto	Telecomando LinX, cavo RX, cuffia V-Eyes con head tracking
Accessori inclusi	Schermo, copribatteria, piastra di montaggio, laccetto, cavo USB, alimentatore di rete
Manutenzione	Pulire la lente con un panno morbido, evitare urti
Sicurezza	Non esporre la batteria a oltre 65 °C, non cortocircuitare, tenere fuori dalla portata dei bambini
Pezzi di ricambio	Batteria LiPo (FC3010), cavo USB, piastra di montaggio
Riparabilità	Batteria sostituibile, aggiornamento software tramite sito web
Garanzia	Garanzia legale, esclusi danni da uso improprio

Domande frequenti - Fly FCOIII CamOne

Come caricare la batteria?

Utilizzare l'alimentatore di rete fornito (carica in 2h) o il cavo USB collegato a un computer (carica in 5h). Un indicatore della batteria viene visualizzato sullo schermo LCD durante la carica.

Quale scheda SD usare?

Utilizzare una scheda micro SD con velocità di scrittura di almeno 6 MB/s. Il modello consigliato è FCOIII Micro SD Rapid Rush 8 GB.

Come avviare una registrazione video?

Accendere la telecamera, premere il pulsante √ per accedere al menu, selezionare REC (registrazione), quindi premere di nuovo √ per avviare. Una barra rotante indica la registrazione.

Come leggere i video registrati?

Nel menu, navigare fino a PLY (riproduzione). Posizionare lo schermo sulla telecamera se necessario e utilizzare √ per controllare la riproduzione.

Come trasferire i file su un computer?

Selezionare la modalità PC dal menu prima di collegare la telecamera tramite USB. La scheda SD appare come un disco rimovibile. Copiare i file sul desktop per evitare interruzioni di riproduzione.

Come usare la telecamera come webcam?

Selezionare la modalità WEB dal menu. Scaricare i driver da www.FlyCamOne.com e collegare la telecamera al computer.

Come regolare la posizione della testa?

Dopo l'accensione, la testa esegue un movimento a 90°. Se necessario, regolare la posizione verticale e orizzontale tramite i potenziometri situati sotto la batteria (riferimenti 16 e 17). Non muovere mai la testa manualmente.

Come attivare la registrazione in loop?

Nel sottomenu video, selezionare LOP invece di REC. La memoria della scheda è partizionata (min. 200 MB) e i file più vecchi vengono automaticamente cancellati.

Come montare la telecamera su un modello in scala?

Rimuovere lo schermo posteriore e sostituirlo con il copribatteria dotato di piastra di montaggio. Fissare il laccetto al modello per maggiore sicurezza.

Cosa fare in caso di batteria che si gonfia?

Interrompere immediatamente la carica e non usare più la batteria. Sostituirla con la batteria originale FCOIII LiPo 500 mAh (rif. FC3010) rispettando la polarità. Non forare e non gettare nel fuoco.

MANUALE UTENTE Fly FCOIII CamOne

Manuale di istruzioni

Attenzione Leggere Prima dell'uso!

Fig. FCO3 Core V2

• FCO= Transmitter Set (optional)
• FCOE 433MHz LinX (optional)

• FCOE Modulo Camera

• FCOE Screen modulo
  Adattatore
  Cavo USB

• Montaggio base

• Piasta di copertura
  Cinturino
  Manuale

Grazie per aver acquistato il FCOIII. Godetevi le innumerevoli funzioni della fotocamera per maggiori informazioni visitate il site: www.FlyCamOne.com

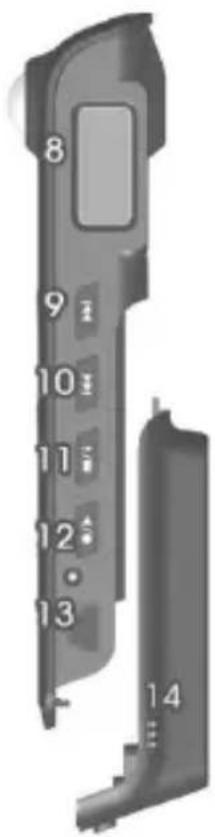

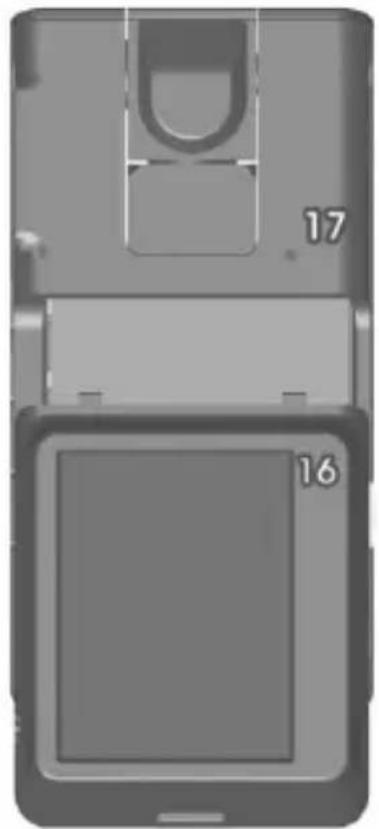

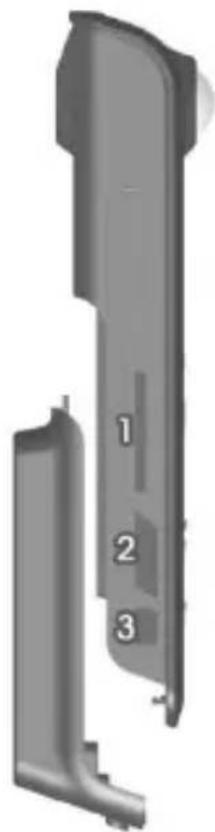

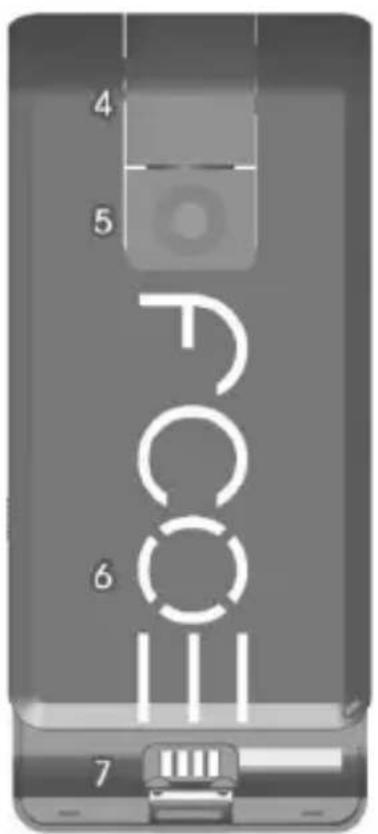

Funzioni FCOIII

1 Micro SD Card Slot
2 On/Off Switch
3 Presa RX
4 Sensore PIR
5 Sensore Camera
6 Tasti controlo movimento testa
7 Contatti schermo
8 Pannello LCD
9 Avanti (destra)
11 Stop/gi
13 Mini porta USB
15 Fermoimagine
17 Microfone

10 Dietro (sinistra)
12 Record/Play
14 Altoparlante interno
16 TFT 2" Screen

Preparazione

Caricare la fotocamera prima dell'uso! Rimuovere la pellicola di protezione di fronte alla lente.
Inserire una sched a SD idonea (ad esempio, Micro-SD FCO rapida Rush 8,0 2GB) nella memory card del FCOIII. La velocità di scrittura deve essere minimo 4MB/Sec. ! Collegare lo schermo al modulo CAM.

Accendere la FCOIII

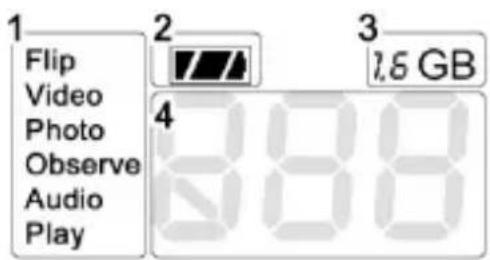

Menu struttura pannello LCD Il pannello è diviso in 1 menu principale, 2 batterie, 3 memory card SD 4 il sub menu.

Usando i bottoni //4 //1 << >>
apparirà il menu sul display del LCD,la
struttura e simile a Windows Explorer "Flip" sare il primo commando all'accensione della camera . Utilizzare il tasto p ggiungere il menu in cui è possibile selezionare l'immagine di orientame in passi di 180^ verso il basso.

Il prossimo è „Video". Premere per raggiungere il il menu di quello punto si visualizzera REC. Usare per ottenere la seconda modalità disponibile Lop per le registrazioni,per saperne di più andare in modes overview. Avviare la modalità selezionata premendo il tasto di reggistrazione. Stopparlo con il tasto stop Premere indietro per tornare al menu principale.

Modalità panoramiciche

All'internodel menu principale ci sono le seguenti opzioni:

Video Registrazione video con 28FPS/VGA (Avi)

Foto Qualità Foto in VGA (Jpeg)

Observe Reggistrazione video con 28BPS/VGA (Avi) controllata da un sensore di movimento

Audio Solo audio

Play Visualizza video,photo e avvia file audio

Del Cancella gli ultimi file

WEB Utilizzarla come webcam. Scarica I drivers dal siteo

www.FlyCamOne.com

CH blinking Indicatore battery

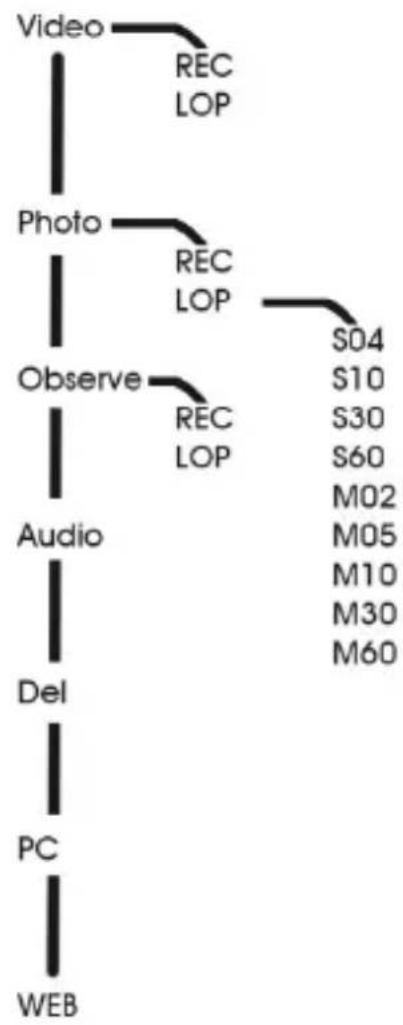

Nel sottomenu trovi I seguenti:

REC Registrazione

LOP loop di registrazione in cui la memoria è divisa e i file più vecchi verranno eliminati. Nella fotto la modalità "LOP" avrà un altro menu in cui si selezione il tempo tra due immagini a partire da 4 secondi per S04, S10 per 10 secondi, ..., M02 per 2 minuti, ...

La prima imagine verrà presa dopo 10 secondi. Utilizzare un alimentatore esterno per periodi più lunghi di registrazione

La registrazione verrà visualizzata spostando in modalità video, da una

Finestra in modalità Foto.

Aggiornamento software

Aggiorna la tua FCOIII con il software su www.FlyCamOne.com

Garanzia limitata della batteria LiPo.

La batteria LiPo è inclusa ma la garanzia della sua capacité e ridotta ad agli sua ricarica per cui un uso non corretto non è coperto da garanzia.

Modalità dettagliata

Video registrazione REC

La registrazione avviene con 28 immagini al secondo (28 FPS), con 640x480 px e un consumo di stoccaggio di ca. 50 MB / min.

La registrazione è indicata dal tasting". Il tasting FPS può essere ridotto da un ambiente buio o al coperto.

Video loop LOP

Cosi come sopra la registrazione - comunique la libertà di stoccaggio (min. 200 MB) di SD-card è condivisa e la parte Più vecchia verrà sovrascritta consecutivamente.

La registrazione non viene stoppata finché non viene premuto il tasting

Foto REC

La registrazione avviene con 640x480 px, una fotto necessita approssativamente di 100 KB sulla SD-card.

La FCO3 indica la registrazione con una cornice, "

Photo Loop 504 - 160

La FCOIII cattura immagini ogni 4 secondi per 60 minuti. Modalità di visualizzazione come segue S04,S10,S20,S30,S60,M02,M10,M30,M60 nelle S sta per secondi, M per minuti

Osservazione REC

Le modalità di osservazione inizia il movimento di fronte al sensore la registrazione verrà attivate e il tempo di movimento cui è rilevato nella parte anteriore.

Osservazione LOP

Cosi come sopra la registrazione - comunique la libertà di stoccaggio (min. 200 MB) di SD-card è condivisa e la parte Più vecchia verrà sovrascritta consecutivamente.

La registrazione non viene stoppata finché non viene premuto il tasting

Registrazione audio RUD

registra solo I suoni.

PlayPLY

Consentirà di guardare l video e le foto registrar. Usare per andare avanti e indietro e play stop in questa modalità.

Cancellazione file DEL

Cancella I'ultimo file premendo il tasting

Download dei file e contemporaneamente la carica PC

La connessione al PC.La FCOIII verrà caricata quando connessa e la carica dura circa 5 ore.

Web Cam

Usare la FCOIII come WebCam. Scarica I drivers dal site: www.FlyCamOne.com

Controlli per la FCOIII

Tre soluzioni differenti per muoverla :

A II cerchio „controlla la parte superiore FCOIII.

B più essere controllata dall'opzionale FCOIII LinX (Art.No:

FC3005). Inserire il ricevitore nella presa RX.

C Con il cavo FCOIII RX (Art.No: FC3009).

Disporrete fino a tre canali Gratisiti al vostro ricevitore R/C (Pan/Tilt) di scatto.

Caricare la FCOIII

Carica la cameratramite la porta USB del due PC (5h) o con l'adattatore incluso (2h). Sul pannello LCD apparirà mbolo che indichera il livello della batteria.La carica sera conclusa quando appaiano tutti gli elementi all'interno del symbolo

Imposta I'uso del trasmettitore FCOIII (Art.No: FC3002)

Aggiungere il FCOIII trasmettitore Impostare il segnale video verràtrasferito al ricevitore a 2,4 GHz fino a una serie di 300m/980ft. Lo schermo verrà applicato , e sare fissato al ricevitore. Le interferenze non verranno registrar,perché la camera non registra lo stato dell'ambiente .

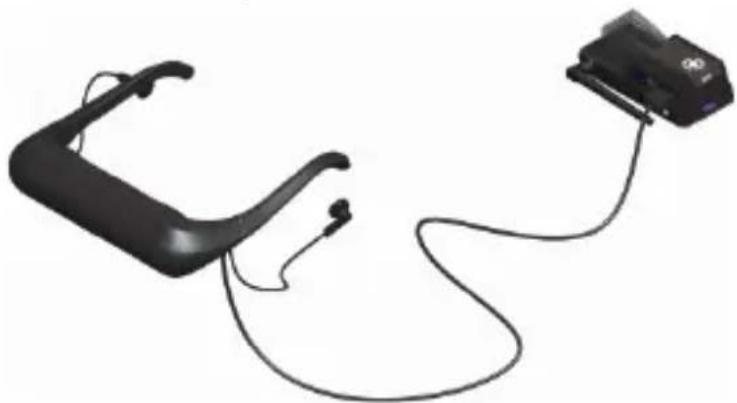

The FCOIII V-Eyes Video glasses (Art.No.FC3004)

Alippo dello schermo, la V-yes batteria sare fissato al ricevitore. Vedrete l'immagine su due schermi davanti ai vostri occhi. Il capo di monitoraggio integrato con unsystema combinato di R/C muove le camere.

Sostituire la batteria LiPo della FCOIII (Art.No.FC3010)

Sollevare la batteria e staccare la spina. Inserire il nuovo. Liberarsi delle batterie scariche in rifiuti speciali importate! E usare solo batterie originali LiPo FCOIII 500mAh con LiPo-Saver integrato

ATTENZIONE

Dopo una forte collisione la registrazione potrebbe essere cancellata.

Ricorda!

Che la privacy degli altri è protetta alla legge e potrebbe essere taboo. La registrazione di terse parti cui quod assere un atto illegale. Tu sei responsabile delle tue azioni.

Indicazioni sulle batterie a litio

Il maltrattamento potrebbe causare esplosioni, fuoco e fumo, inclusi Danni di salute o beni e potrebbe ridurre la durata della batteria.
- La capacité della batteria LiPo verrà ridotta, con agli scaricamento. Dopo 50 circoli la capacité è ridotta al 60-80%
- Caricare e memorizzare i LiPo pacco batterie ad una temperatura di 0^ C a 40^ C - evitare una temperatura superiore a 65^ C, se si scaricano.
Non caricare mai una LiPo batteria danneggiata. Smettere di caricarla se la batteria e deforme.
Non caricare con polarità invertita - Potrebbero verificarsi danni cose e persone!
Rischio di esplosion e incendio!
Non portare un LiPo inasca dei loro pantaloni o una giacca -
- Evitare il contatto con qualsiasi tipo di liquido.
La LiPo batteria non è un giocattolo tenere lontana dai bambini!
Se a contatto con pelle o occhi lavarsi immediatamente con acquire e consultare un medico!
Non scaricare completamente le batterie perché potrebbero danneggiarsi in modo permanente, caricatele in tempo!
- Usate le batterie nel modo appropriato.

Note:

ACME gioco società non è in grado di garantire un uso corretto in base a queste istruzioni. Per questo motivo il gioco ACME società è tenuta a respingere qualsiasi richiesta in garanzia.

CE - Declaration

Noi dichiarare che questo veicolo è conforme ai requisisti essenziali eagli altri specifici regulamenti della derittiva 1999/5/EC. Copia della Dichiarazione di Conformità originale cui essere richiesta al seguente indirizzo.
