BEDIENUNGSANLEITUNG Fly FCOIII CamOne

Bitte vor Inbetriebnahme sorgfältig lesen!

Instruction manual

• FCO= Kamera Modul
• FCOE Bildschirm Modul
  Netzteil 110-220V
  USB-Kabel

MontagefuB
Abdeckung
- Sicherungsband
Anleitung

Vielen Dank das Sie sich für die FCOIII entschieden haben. Wir wünschen Ihnen viel Freue mit diesen Produkt. Sollten Sie Fragen oder Unterstützung benötigen, finden Sie die meisten Antwerten auf unserer Homepage: www.FlyCamOne.com

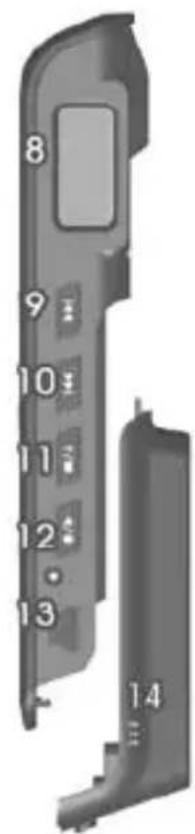

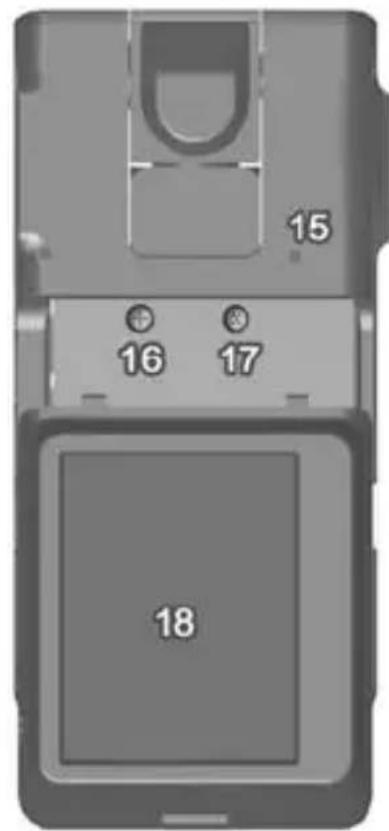

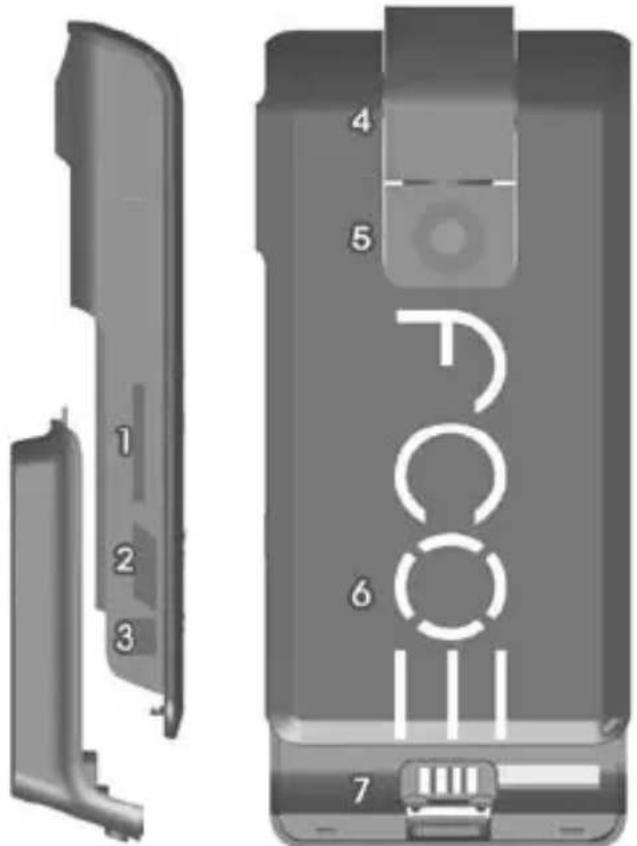

Aufbau / Funktionen der FCOIII

1 Micro SD Card Slot
2 Ein-/Aus Schalter
3 RX-Buchse
4 steuerbarer Kopf
5 Kamerasensor
6 Steuertasten für den Kamerakopf
7 Kontakte am Bildschirm
8 LCD - Panel
9 vorwarts
10 zurück | Ton ein/aus
11 Stopp/nach unten
12 Aufnahme/Abspielen || Bild drehen (1 Sek.) || Bildschirmsymbole ein/aus (3 Sek.)

13 Mini USB Buchse
14 Internet Laufsprecher
15 Mikrofon
16 Trimmpoti Neigen (Tilt)
17 Trimmpoti Schenken (Pan)
18 TFT-Bildschirm

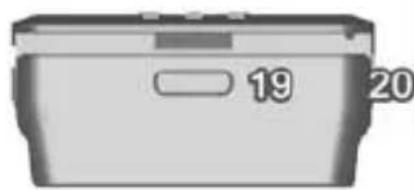

19 Raste
20 Sicherheitsöse

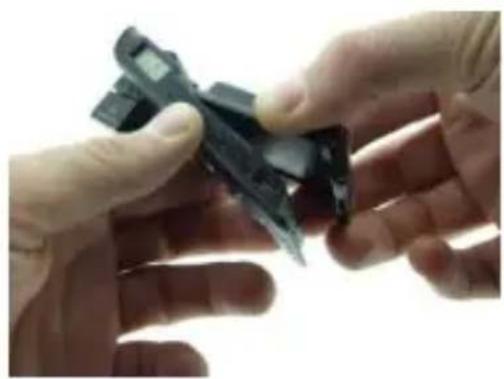

Inbetriebnahme

Laden Sie zunachst die Kamera mit Hilfe des enthaltenen USB-Netzteils oder an Ihrem Computer auf! Beachten Sie: während die Kamera per USB Buchse verbunden ist, ist das Menu gespeit und Aufnahmen nicht möglich!

Entfernen Sie die Schutzfolie vor der Linse.

Setzen Sie eine geeignete SD-Karte (z.B. FC3008 FCOIII Micro-SD Rapid Rush 8GB) in den Kartenslot der FCOIII ein. Die Schreibgeschwindigkeit sollte mindestens 6MB/Sek. betragen! Verwenden Sie ggf. einen flachen Gegenstand um die Karte ganz einschreiben. Die Karte rastet hörbar ein.

Setzen Sie den Bildschirm auf die Schnittstelle der Kamera. Entfernen Sie die Schutzfolie des Bildschirms (optional). Im Bildschirm kann man sich nicht mehr spiegeln, ist die Folie halten!

Schieben Sie den Schiebeschalter (2) auf die Position „ON". Der Kamerakopf fahrht 90^ aus dem Gehäuse hereus und richtet sich aus. Sie

konnen den Kamerakopf nun mit den Tasten des Logos steuern. Drehen Sie den Kopf niemals manuell – dadurch wird das Getriebe beschädigt und die Justierung manipuliert.

Sollte der Kamerakopf nicht 100% ig ausgerichtet sein, konnen Sie die Position mit Hilfe der Trimm potis (16 und 17), die unter der Batterie angebracht sind, korrigieren!

Bauartbedingt zeigt der Bildschirm das Livebild um 90^ gedreht. Das optionale FCOIII Transmission Set bietet Ihnen ein funkübertragenes Livebild für einecomfortable Bildkontrolle.

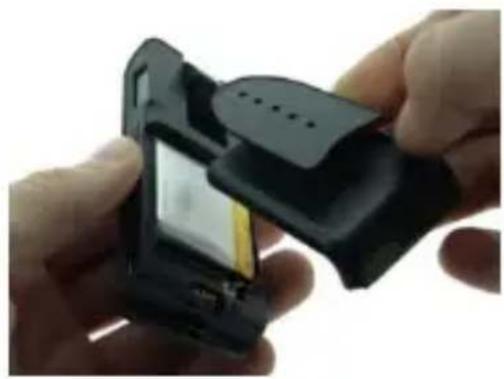

Tauschen Sie nun den Bildschirm gegen die enthaltene Batteriefachabdeckung mit Fuss. Je nachdem, ob die Kamera auf dem Fuss steht ist oder aber hangt, drehen Sie das Bild um 180^ . Drucken Sie die Taste (12) für eine Sekunde. Im LCD-Panel (8) erscheint „Flip" um die Drehung anzugeigen, das Bild ist gedreht.

Ohre erstige Videoaufnahme

Nach dem Einschalten erscheidt „VID“ auf dem LCD-Panel. Drücken Sie nun einmal die Taste umvorwärts in das Untermenü von „VID“ zu gelangen, so erscheidt „REC“. Drücken Sie die Taste so beginnnt die Aufzeichnung – im LCD Panel angezeigt durchkreisende Balken. Nach einigen Sekunden drücken Sie erneut um die Aufzeichnung zu stoppen. Mit der Taste gelangen sie zurück in das Hauptmenü – Punkt „VID".

Drücken Sie an dieser Stelle die Taste so gelangen Sie von Oberpunkt zu Oberpunkt. Wiederholen Sie dies bis „PLY" für Abspielen erscheint. Tauschen Sie die Batterieabdeckung wieder gegen das Bildschirmmodul. Mit drücken der Taste wird das soiben aufgezeichnete Video wieder abgespielt. Verfahrens Sie entsprechend mit den anderen Modes.

Videos von der Kamera herunterlagen

Um das soiben gedrehte Video am PC zu betrachten, wahlen Sie zunachst den Menüpunkt „PC“ angezeigt im LCD- Panel. Schließen Sie die Kamera an der USB-Buchse Ihres Computers an. Ein akustisches Signal bestätigt das Erkennen des Wechseldatenträgers. In der Regel öffnet sich nun ein Fenster indem der PC das weitere Vorgehen erfragt order es öffnet sich ein Fenster mit dem Inhalt der SD-Karte. Kopieren Sie die Videos immer erst auf Ihrm PC (eigene

Dateien/Bilder) bevor Sie diese abspieten. Ansonsten ist es möglich das die Aufzeichnungen ruckeln oder der Player abstürzt. Verfahrens Sie mit Foto oder Audiodateien entsprechend.

Sollte sich kein Fenster öffnen klichen Sie auf „Computer“, so wird Ohnen befinden Laufwerken C: und D: auch ein Wechseldatenlaufwerk neu angezeigt.

Verwendung am Modell

Für die Fixierung an einem Modell tauschen Sie den Bildschirm wieder gegen die Batterieabdeckung mit Basisplatte aus. Sichern Sie die Kamera an der Ose (20) mit dem Sicherungsband am Modell!

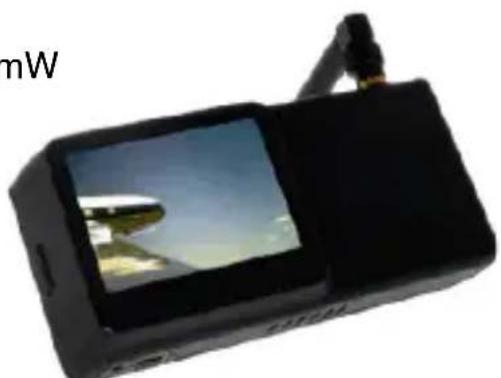

Livebildübertragung

Das optional erhältliche FCOIII Transmission Set mit 2,4GHz/10mW bzw. 5,8GHz/25mW übertrat das Videobild bis zu 300mweit. Beachten Sie das je nach Verwendungszweck

Interferenzen das Bild stären können - die Aufzeichnung auf der SD-Karte bleibt davon aber unberührt!

Gleichzeitig können die gesendeten Videodaten Empfänger auf gleichen Frequenzbändern (Bsp.: 2,4GHz Transmission Set bei Verwendung einer 2,4GHz RC-Anlage) stären.

Schließen Sie Fehler durch einen Reichweitentest aus und vergewissern Sie sich das durch die Verwendung keine anderen Empfänger gestört werden.

Das Sendemodul verfügt über den gleichen Fuss wie die Batterieabdeckung und wird entsprechend fixiert.

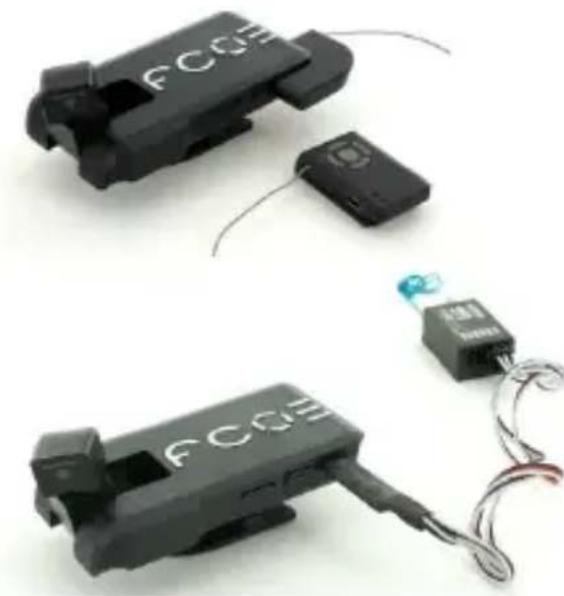

Fernsteuerung der FCOIII:

Die Kamera kann auf verschiedene Arten fernbedient werden: Das FCOIII 433MHz LinX ist ein kleiner Handsender, der das Bewegen des Kopfes und das Auslösen des gewährten Modes erlaubt. Das FCOIII RX Kabel dagegen belegt bis zu drei frei Kanäle der RC-Anlage und wird nun darüber gesteuert: zwei Kanäle werden für das Bewegen des Kopfes bestehtigt, ein weiterer kann zum Auslösen verwendet werden.

Beides wird einfach in den RX-Port der Kamera eingesteckt.

Setzen der Null-Position

Für die optimale Ausrichtung ist das Setzen einer neuen Nullposition unumganglich: bewegen Sie den Kamerakopf an die gewünschte Position und drücken gleichzeitig die Tasten links und rechts des Logos. Stecken Sie erst danach das FCOIII RX-Kabel oder den Empfänger des FCOIII LinX Sets ein.

Immersionslug / FPV / First Person View mit der FCOIII

Die FCOIII ist erst mit den FCOIII V-Eyes wreaklich komplett - Die Welt aus dem Cockpit des eigenen Modells betrachten ist mit der Videobrille möglich. Ausgestattet mit Neige und Schwenksensoren überträgt sich die eigene Kopfbewegung auf die des Kamerakopfes! Die Bewegungsdaten werden entweder autark über den in das Port gesteckten LinX Handsender übertragen, oder aber über den Trainerport der R/C Anlage.

Mit 640x480 Bildpunkten bietet die FCOIII V-Eyes ein erstklassiges

Livebild-Erlebnis. Im Playmode der FCOIII erlebt man den Flug immer wieder genauso spannend und kann Freunden diesees Hobby gleichsam erharter bringen!

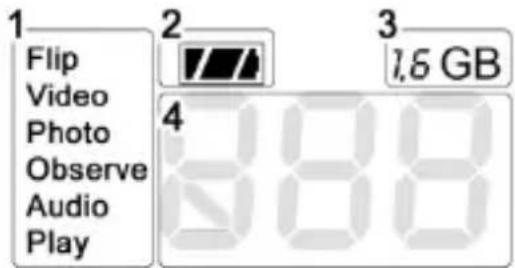

Bewegen im FCOIII Menu mit Hilfe des LCD Panels

Das Panel ist aufgeit in 1 Hauptmenü, 2 Batterieanzeige, 3 Speicheranzeige der Micro SD Karte und 4 Untermenü/Aktionsfeld

Nach dem Einsatzen konnen Sie die Ausrichtung der Aufnahme (Flip) mit der Taste um 180^ drehen. Den Laufsprecher schalten Sie mit ein und aus.

Mit den Tasten

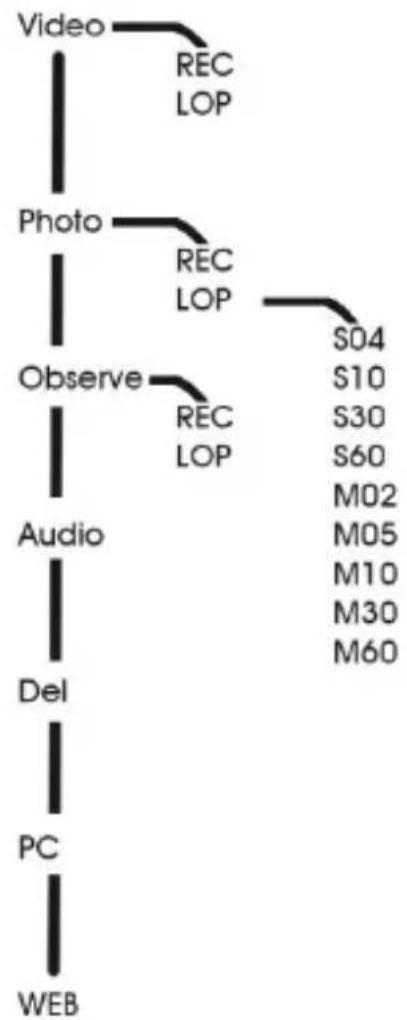

bewegen Sie sich durch das Menu der FCOIII, das Ihnen auf dem LCD Panel angezeigt wird. Der Aufbau entspricht einer Baumstruktur wie Sie sie vom Dateibrowser (z.B Windows-Explorer) her kennen.

Im Hauptmenü erscheint nun „Video“ - das Aktionsfeld zeigt „VID". Drücken Sie die Taste

um in das Untermenü zu gelangen. Im Aktionsfeld erscheint nun „REC“ für Aufnahme im Standardmodus. Den zweiten Menüpunkt „LOP“ erreichen Sie durch drücken der Taste

LOP" steht für Aufnahmen im Loop (Endlos)-Verfahren. Mehr dazu unter den Menüpunkten. Ihr Auswahl starten Sie mit der Aufnahmetaste Stoppen Sie ihre

Aufnahme mit der Stopp-Taste Mit der Taste erreichen Sie dann wieder das Hauptmenu. Entsprechend Funktionieren alle weiteren Optionen. Im Fotomodus stehen Ihne darüber den normalen Aufnahme (REC), Serienbildfunktionen zur Verfügung, die in

verschieden Abständen ein Foto aufnehmen. „S“ steht damit für Sekunden, „M“ für Minuten. „S04“ – alle 4 Sekunden, „S10“ – alle 10 Sekunden, „M02“ alle 2 Minuten, usw. Ab dem Minutentakt sollte man eine externe Stromversorgung mit dem FCOIII Y-Adapter Kabel(Art.-Nr.: FC3014) in Erwädigung ziehen.

Beachten Sie das mit Verwendung des USB-Ports der Kamera (Computer/Netzteil) das Menu gespeit ist.

Um Daten von der Kamera auf den PC zu übertragen wahren Sie zuerst „PC" im Menu, erst dann schlieben Sie die Kamera an den Computer an!

Die Modes im Überblick

Im Hauptmenü stehen folgende Punkte zur Auswahr:

Video Video Aufzeichnungen mit 30BPS/ D1/H.264 (Avi)

Photo Foto Aufnahmen D1/H.264 (Jpeg)

Observe Video Aufzeichnungen mit 30BPS/ D1/H.264 (Avi) gesteuert durch Bewegungserkennung

Audio nur Audioaufnahmen

Play Abspielmodus für Video, Foto und Audio Dateien

Del löscht jeweils die letzte Aufzeichnung unabhängig ob Video, Foto oder Audioaufnahme

PC stelltdieKameraalsLaufwerkaufdemComputerzurVerfugung

WEB lásst die Kamera als Webcam arbeiten sofern der Treiber installiert wurde. Treiber zum Download über www.FlyCamOne.com

Wahlen Sie den Menüpunkt „PC" oder „Web" bevor Sie die Kamera mit dem Computer verbinden!

CH blinkend zeit an das der Akku geladen werden muss.

In den Untermenü erschinen diese Menüpunkte:

REC für reguläre Aufnahmen (recording)

LOP für Endlosaufnahmen (loop) bzw. wird der Speicher der Karte unterteilt, älste Daten werden wieder überschreiben. Im Foto-Modus finden Sie eine weitere Unterleitung die Abstände zwischen den

Aufnahmen angebend: S04 steht damit für 4 Sekunden, S10 für 10

Sekunden, usw., M02 für 2 Minuten, M05 für 5 Minuten, usw. zwischen jeder Aufnahme.

Erwägen Sie für Aufnahmen mit weiten Zeitspannen eine externe Spannungsversorgung!

Die laufende Aufnahme wird in den Videomodes mit umlaufenden Balken, im Fotomodus mit einem Rahmen angezeigt.

Softwareupdate

Aktualisieren Sie ihre FCOIII mit neuer Software von der Homepage. Aktuelle Treiber, Firmware und Anleitungen finden Sie unter Download auf www.FlyCamOne.com.

Eingeschränkte Gewährleistung des Akkus.

Die enthaltenen Lipo-Akkus unterliegen der Kapazitätsreduktion mit jedem Lade/Entlade-Zyklus und zahlen als Verschleibteil. Insbesondere unsachgemäßer Gebrauch, Lagerung und Behandlung sowie die Abnutzung und der Verbrauch werden nicht von der Garantie abgedeckt. Laden Sie die Kamera vor längerer Lagerung! Wir halten passende Ersatzakkus bereit. FC3015 600mAh Lipo 3,7V

Die Modes im Detail

Video recording REC

Die Aufzeichnung erfolgt mit bis zu 30 Bildern pro Sekunde (30 BPS/FPS) und einer Auflösung von 720 × 480 px bei einem Speicherplatzverbrauch von ca. 80 MB/min. Die Aufnahme wird durch laufende Digi-Balken, "angezeigt. Die BPS Rate kann durch eine dunkle Umgebung oder bei Innenaufnahmen reduziert sein.

Video endlos LOP

Aufzeichnungen wie oben – jedoch wird der frei Speicher (min. 200 MB) der SD-Karte geteilt und endlos der äthere Teil überschreiben. Die Aufnahme wird erst gestoppt, wenn gedrückt wird.

Foto REC

Die Aufzeichnung erfolgt mit 640x480 px, ein Foto benötigt ca. 120 KB Speicherplatz auf der SD-Karte. Im Display wird die Aufnahme durch einen Rahmen „ [3] angezeigt.

Foto endlos 504 - 1960

Im Abstand von 4 Sekunden - 60 Minuten lost die FCOIII selbstständig Bilder aus. Die Aufnahme wird durch Drücken der Stoppaste oder wenn die Karte voll ist, beendet.

Observation REC

Der „Überwachungs-Video Mode" erlaubt die flexible Raumüberwachung. Die Aufzeichnung wird aktiviert, sobald Bewegung im Sichtfeld der FCOIII ausgemacht wird. Ist der Speicher der SD-Karte voll, wird die Aufnahme gestopt.

Observation LOP

Aufzeichnungen wie oben – jedoch wird der frei Speicher (min. 200MB) der SD-Karte geteilt und endlos der äthere Teil überschreiben. Die Aufnahme wird erst gestoppt, wenn die Stoppaste gerückt wird.

Audio Recording AUD

Nimmt nur Sound auf.

Abspielen PLY

Ermöglicht das Abspielen der Aufzeichnungen. Bewegen Sie sich mit

Play

Stop

in thisem Modus.

Auslesen der Dateien und gleichzeitiges Laden PC

Verbindung mit dem PC im Laufwerksmodus „PC" zum Datenaustausch. Die FCOIII wird bei bestehender PC-Verbindung gleichzeitig geladen - der Ladevorgang beträgt ca. 3 Stunden.

Web Cam

Verbindung mit dem PC im Web-Cam Modus. Laden Sie zuvor die Treiber von www.FlyCamOne.com

Steuern des Kamerakopfes

Sie konnen den Kopf der Kamera auf verschiedene Arten steuern und auslösen.

A Über den Kreis „ des Logos der FCOIII.
B Über den separat erhältlichen FCOIII LinX Handsender (Art.No: FC3005). Der Empfänger wird einfach in die RX-Buchse gesteckt.
C Mit dem optional erhältlichen FCOIII RX Kabel (Art.No: FC3103)Bis zu 3 frei Kanäle an einem R/C Empfänger für die Kopfbewegung (Pan/Tilt) und das Auslösen sind notig für die Ansteuerung mit dem RX Kabel.

Laden der Kamera

Laden Sie die Kamera über den USB-Port Ihres Computers, oder mit dem im Lieferumfang enthaltenen Netzteil. Der Ladevorgang wird durch ein pulsierendes Akku-Symbol im LCD Panel angezeigt. Der Ladevorgang ist abgeschlossen wenn die Elemente des Akku-Symbols ausgefüllt sind.

Verwendend des FCOIII Transmitter Sets (Art.No:FC3002/FC3102)

Mit dem Transmitter Set wird das Videosignal von der Kamera zum Empfänger auf 2.4 bzw. 5.8 GHz gesendet. Das Bildschirmmodul wird gegen das Sendemodul ausgetauscht, der Bildschirm auf das Empfängermodul gesteckt. Mit einer Reichweite von bis zu 300m wird nun das Videosignal übertragen. Da die Kamera auf der Micro SD Karte speichert, werden eventuell auftretende Bildstörungen oder Bildauschen für die Aufzeichnung selbst nicht relevant.

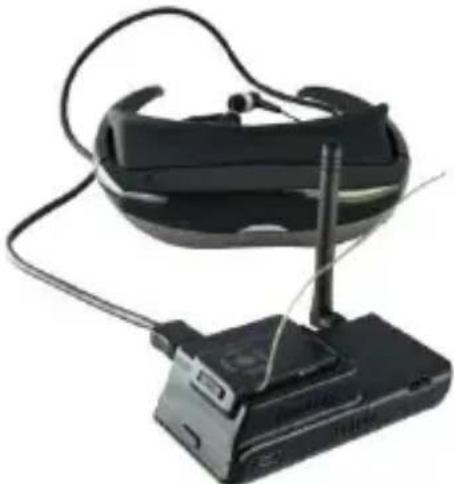

Verwenden der FCOIII V-Eyes Videobrille

(Art.No.FC3004)

Anstelle des Bildschirmmoduls wird das Batterypack der V-Eyes mit dem FCOIII Empfänger verbunden. Das Bild wird nun auf zwei Bildschirmen der Brille dargestellt. Das integrierte Head Tracking System (Dreh-und Neigesensor) kann, kombiniert mit einer R/C Fernbedienung oder dem FCOIII LinX, nun den Kopf der Kamera steuern.

Austauschen des Lipo Akkus der Kamera

Heben Sie den Akku ein weniger an,ziehen Sie den Stecker ab und setzen Sie den neuen Akku ein. Ein Lipo-Akku gehört nicht in den Hausmull - geben Sie diesen bei Ihr dem Entsorger ab!

Achtung! Verwenden Sie nur den original FCOIII Lipo Akku 600mAh mit integriertem Lipo-Saver!

BEACHTENSIE:

Die Privatsphäre anderer ist auch gesetzlich geschützt und sollte tabu sein. Das Aufzeichnen Dritter kann eine strafbare Handlung sein.

Sie sind für Ihr Handeln verantwortlich.

ACHTUNG!

Die Verwendung im Fahrzeug zur Überwachung und Unfallrekonstruktion kann nicht gewährleistet werden. Durch einen Aufprall bei hohen Geschwindigkeiten kann die Aufnahme zerstört werden.

Verwenden Sie die Kamera an oder in einem Modell nur, wenn Sie these sichere beherrschen. Ein Absturz oder Unfall kann die Kamera, insbesondere die Mechanik des Kamerakopfes zerstären.

Beachten Sie unbedingt folgende Hinweise:

• Laden Sie die Kamera vor Inbetriebnahme und nach dem Sie sie verwendet haben.
• Unsachgemäß Gerbrauch des enthaltenen Lipo-Akkus kann zur Explosion, Feuer und Rauchentwicklung mit Sach- und Personenschäden führen. Darüber hinaus konnen Leistungseinbußen auftreten.
• Laden und lagern Sie LiPo-Akkus bei 0^ bis 40^ - eine Akku-Temperatur von mehr als 65^ bei dem Entlagen ist zu vermeiden.
• Laden Sie den LiPo-Akku niemals wenn dieser beschädigt ist. Beenden Sie den Ladevorgang unverzüglich, wenn sich der Akku beim Ladevorgang deformiert (aufbläht).
• Verwechseln Sie nicht die Polarität - der Akku ist dann�始 unbrauchbar! Rauchentwicklung und Feuer sind mögliche Folgen!
  SchlieBen Sie den LiPo-Akku niemals kurz - Explosions- und Feuergefahr!
• Ein beschädigter oder deformierter LiPo-Akkuarf nicht weiter verwendet werden!
• Führn Sie Li-Po-Akkus NIEMALS in Hosen- oder Jackantaschen mit sich - im Falle einer Entzündung ist eine rechtzeitige Entnahme nicht gewährleistet!
• Vermeiden Sie den Kontakt mit allen Arten von Flüssigkeiten!
• Li-Po Akkus sind kein Spielzeug und gehoren nicht in Kinderhände - immer außer Reichweite von Kindern aufbewahren!
• Kommt auslaufende Akkuflüssigkeit (Elektrolyte) mit den Augen in Kontakt, so mussen diese sofort mit viel kaltem Wasser ausgespält und ein Arzt konsultiert werden. Waschen Sie Elektrolyte, die mit Haut oder Kleidung in Berührung kommt mit klarem Wasser ab.
• Beachten Sie das mögliche Tiefentladung den LiPo-Akku unbrauchbar macht. Laden Sie den Akkurechtzeitig.
• LiPo-Akkus gehoren nicht in den Hausmull - geben Sie die Akkus bei Ihr Entsorger ab!

Benutzerinformation zur Entsorgung von elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in thisem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bringen Sie diese Produkte zur ordnungsgemäßen und umweltfreundlichen Entsorgung zu ihrer nthchen Sammelstelle bzw. Recyclinghof

Content

• FCOE Camera module

• FCO= Screen module
  Adaptor
  USB-Cable

• Mounting base
  Cover plate

• Strap
• Manual

Hiermit erklären wir das diesen Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden.
