Fly eco v2 - Sportkamera CamOne - Kostenlose Bedienungsanleitung

Produkttyp	Sportkamera
Marke	CamOne
Modell	Fly eco v2
Gewicht	16 g
Videoauflösung	VGA 640 × 480 Pixel
Bildrate	30 fps
Fokusentfernung	0,3 m bis unendlich
Aufnahmemodi	Video, Serienaufnahmen, Einzelfoto
Stromversorgung	LiPo-Akku 3,7-4,2 V oder RC-Empfänger 4,5-6 V
Speicher	Micro-SD-Karte bis 8 GB (Klasse 4 oder höher)
Anschlüsse	Mini-USB 1.1, Buchse für RC-Empfänger
Befestigung	Servoarm und Befestigungsschraube inklusive Kompatibel mit Standardservo für mechanische Drehung
Bildrotation	Möglich durch Tastenkombination (10 s) LED-Anzeige: rot-rot-grün (normal), grün-grün-rot (umgekehrt)
LED-Anzeigen	Grün dauerhaft: Energiesparmodus Rot dauerhaft: Videoaufnahme Grün blinkend (1x/s): Serienaufnahmen Rot blinkend (1x/s): Serienaufnahme Grün langsam blinkend (1x/2s): Einzelfoto Rot langsam blinkend (1x/2s): Fotoaufnahme
Steuerung	Über RC-Sender via Empfänger oder Taster auf der Platine
Akku laden	Über Mini-USB-Anschluss
Wartung	Objektiv mit einem weichen Tuch reinigen; Feuchtigkeit und Stöße vermeiden
Allgemeine Informationen	Konform mit Richtlinie 1999/5/EG Recycling in einer Wertstoffsammelstelle

Häufig gestellte Fragen - Fly eco v2 CamOne

Wie installiere ich die CamOne Fly eco v2 in meinem Modell?

Schließen Sie das RX-Kabel an einen freien Kanal Ihres R/C-Empfängers an. Befestigen Sie die Kamera mit dem Servoarm und der Befestigungsschraube. Achten Sie darauf, den Schwerpunkt des Modells nicht zu verändern.

Welche Akkutypen sind kompatibel?

Die Fly eco v2 kann mit einem LiPo-Akku 3,7-4,2 V oder über den RC-Empfänger (4,5-6 V) betrieben werden. Konsultieren Sie die Liste der kompatiblen Akkus auf der Herstellerwebsite.

Wie ändere ich den Aufnahmemodus?

Halten Sie die Taste Ihres Senders, die dem Kamerakanal zugeordnet ist, 3 Sekunden lang gedrückt. Sie können auch die Taste auf der Kameraplatine drücken, um zwischen den Modi zu wechseln.

Welche SD-Karte soll ich zum Aufnehmen verwenden?

Verwenden Sie eine Micro-SD-Karte bis 8 GB mit einer Schreibgeschwindigkeit von mindestens 4 MB/s (Klasse 4 oder höher), um die Videoqualität zu gewährleisten.

Wie kann ich die aufgenommenen Fotos und Videos ansehen?

Schließen Sie die Kamera über den Mini-USB-Anschluss an einen PC an oder legen Sie die SD-Karte in einen Kartenleser ein. Die Dateien können direkt gelesen werden.

Wie lade ich den an die Kamera angeschlossenen Akku?

Wenn ein externer Akku angeschlossen ist, schließen Sie das Mini-USB-Kabel an ein USB-Ladegerät an. Der Akku wird automatisch geladen.

Was bedeuten die verschiedenen LED-Farben?

Grün dauerhaft: Bereitschaftsmodus. Rot dauerhaft: Videoaufnahme. Grün blinkend 1x/s: Serienaufnahmen. Rot blinkend 1x/s: Serienaufnahme. Grün langsam blinkend 1x/2s: Einzelfoto. Rot langsam blinkend 1x/2s: Fotoaufnahme.

Wie führe ich eine Bildrotation durch?

Halten Sie die Taste 10 Sekunden lang gedrückt. Die Rotation wird durch die LEDs angezeigt: rot-rot-grün für normale Position und grün-grün-rot für umgekehrte Position.

Kann ich einen Servo zur mechanischen Ausrichtung der Kamera verwenden?

Ja, Sie können einen Standardservo (Ref. AA4120) mit dem mitgelieferten Arm und der Schraube befestigen, um den Kamerakopf zu bewegen.

Wo finde ich die neuesten Updates für die Fly eco v2?

Besuchen Sie die offizielle Website www.FlyCamOne.com für Firmware-Updates und weitere Informationen.

BEDIENUNGSANLEITUNG Fly eco v2 CamOne

Vielen Dank für den Erwerb der FlyCamOne eco V2.

Damit Sie von Anfang an viel Freude daran haben, bitten wir Sie, die nachfolgende Anleitung sorgfältig zulesen:

Lieferumfang:

FlyCamOne eco V2 (Hauptplatine mit Videokopf und RX-Kabel), Servoarm und Befestigungsschraube

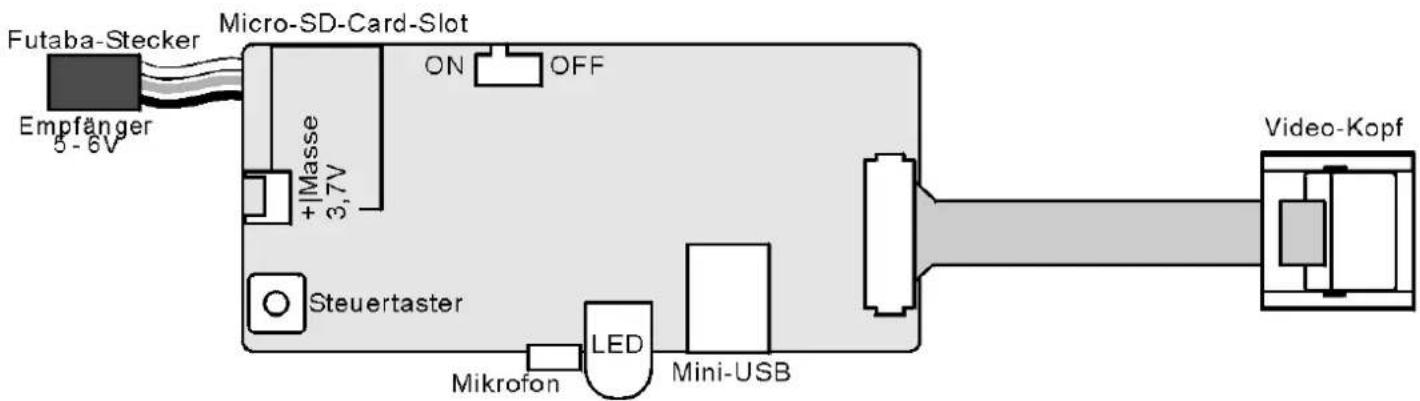

Aufbau

Die FlyCamOne eco V2 kann über einen RC-Empfänger gesteuert angeschlossen werden, oder aber mit einem optionalen LiPo-Akku autark verwendet werden.

Installation & Einbau

Verbinden Sie das RX-Anschlusskabel mit einem freien Canal an dem Empfänger ihres Modells. Die FlyCamOne eco wird nun mit Strom versorgt und kann über die Fernbedienung angesteuert werden.

Sollten Sie eine externe Stromversorgung bevorzugen, schreiben Sieitte den Akku direkt uber den Steckplatz auf der Platine an. Ein Listepassender Akkus finden Sie im Anhang.

Nur im Akkubetrieb kann die Kamera über den Ein/Ausschalter auch ausgeschaltet werden! Fixieren Sie die Hauptplatine im oder am Modell. Schieben Sie eine Micro-SD-Karte (bis 8GB) in den Kartenslot. Die Speicherkarte sollte über eine Schreibgeschwindigkeit von mind. 4 MB/Sek. verfügen, damit die Video- und Tonaufnahmen synchron und unverfällig st wetergegeben werden.

Fixieren Sie den Kopf der FlyCamOne eco V2 auf oder unter Ihr Modell.

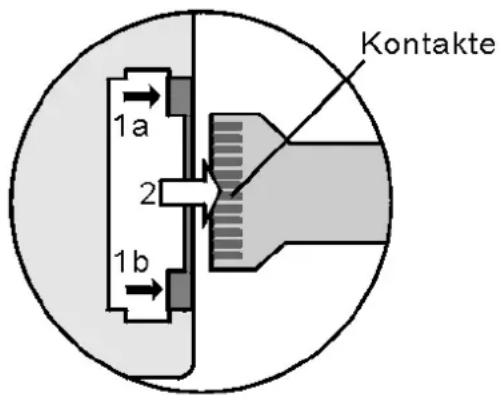

Falls notwendig, kann das Flachbandkabel an der Platine gelöst werden; länger Sie dazu die graue Arretierung um einen Millimeter (1a/1b) undziehen Sie das Kabel ab (2). Achten Sie beim Zusammenbau daraufuf, dass die Kontakte wie abgebildet nach oben zeigen. Achten Sie daraufuf, dass Sie durch den Einbau den Schwerpunkt des Flugmodells nicht verändern.

Wenn Sie den Schwenkkopf der Kamera durch einen Servo (Art.-No.:AA4120) bewegen wollen, machen Sie zunachst den Kopf gängig indem Sie an den Innenseiten der Kopfaufnahme die Kunststoffwölbingungen wegnehmen. Schrauben Sie nun den Servoarm an die Aufnahme am Videokopf.

Die Aufnahmemodi

Die Modes werden durch die Blinkfrequenz der LED angezeigt - die Farbe zeigt die Aktion an.

	Stand-By	Aufzeichnung
Video	LED grün, Dauerlicht	LED rot, Dauerlicht
Serienbild	LED blinkt grün, Blinkfrequenz 1x/Sek	LED blinkt rot, Blinkfrequenz 1x/Sek
Foto	LED blinkt grün, Blinkfrequenz langsam 1x/2 Sek	LED blinkt pro Aufnahme 1 x rot

Um die Aufnahme im jeweiligen Mode zu starten oder zu stoppen drücken sie kurz den Taster des freien Kanals an Ihrer Fernbedienung (Schalter ein- und sofort wieder ausschalten). Um in den nachsten Mode zu gelangen halten Sie den Kontakt 3 Sekunden geschlossen.

Sie können den jeweiligen Aufnahmehodes auch manuell durch Drücken des in der äußerten Ecke angebrachten kleinen weißchen Schalters auf der Platineändern.

Flip 180^

Halten Sie den Taster/Schalter für 10 Sekunden geschlossen um das Bild um 180^ zu drehen.

Die Drehung wird durch folgende Blinkfrequenz angezeigt:

rot - rot - grün: regular (Pilotensicht im Cockpit)

grün - grün - rot: invers (hängend unter dem Modell)

Auslesen der Daten:

Die Fotos bzw. Videos können wie folgt ausgegeben werden:

1. Durch Anschlieben eines Mini-USB Kabels an die Platine und des PC
2. Durch Auswerten der Micro-SD-Karte mit Hilfe eines Kartenlesegerät / Micro-SD-Adapters.

Laden den Akkus:

Ist ein Akku angeschlossen, kann dieser über den USB-Anschluss geladen werden.

Technische Daten

Auflösung: VGA 640x480pix USB: 1.1 Mini USB

BPS: 30 Spannung1: 3,7-4,2V (LiPo Akku)

Fokus: 0,3m - ∞ Spannung2: 4,5-6V (RC-Anlage)

Gewicht: 16g Micro-SD-Karte: max. 8GB

Modes: Video, Serienbild, Foto

Für aktuelle Updates und Unterstützung besuchen Sie unsere Website: www.FlyCamOne.com!

Optionales Zubehör:

LiPo Akku 3,7V 220mAh, Art. Nr.: FC2006

LiPo Akku 3,7V 600mAh, Art. Nr.: FC3015

LiPo Akku 3,7V 1000mAh, Art. Nr.: FC3012

Micro-Servo 3,7g, Art. Nr.: AA4120

Micro-Servo 3,7g, 30cm Zuleitung, Art. Nr.: AA4127

LiPo battery 3,7V 220mAh, Art. Nr.: FC2006

LiPo battery 3,7V 600mAh, Art. Nr.: FC3015

LiPo battery 3,7V 1000mAh, Art. Nr.: FC3012

Micro-servo 3,7g, Art. Nr.: AA4120

Micro-servo 3,7g, 30cm lead, Art. Nr.: AA4127

Batterie LiPo 3,7V 220mAh, Art. Nr.: FC2006

Batterie LiPo 3,7V 600mAh, Art. Nr.: FC3015

Batterie LiPo 3,7V 1000mAh, Art. Nr.: FC3012

Micro-servo 3,7g, Art. Nr.: AA4120

Micro-servo 3,7g, prise de 30cm, Art. Nr.: AA4127

Hiermit erklären wir das diesen Modell den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 199/5/EG entspricht. Eine Kopie der Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden.
