Fly eco v2 - Cámara deportiva CamOne - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sportscam (cámara deportiva)
Marca	CamOne
Modelo	Fly eco v2
Peso	16 g
Resolución de video	VGA 640 × 480 píxeles
Velocidad de fotogramas	30 fps
Distancia de enfoque	0,3 m a infinito
Modos de grabación	Vídeo, fotos en serie, foto única
Alimentación	Batería LiPo 3,7-4,2 V o receptor RC 4,5-6 V
Almacenamiento	Tarjeta micro SD de hasta 8 GB (clase 4 o superior)
Conectividad	Mini USB 1.1, conector para receptor RC
Fijación	Brazo de servo y tornillo de fijación incluidos Compatibilidad con servo estándar para rotación mecánica
Rotación de imagen	Posible mediante combinación de botón (10 s) Indicación LED: rojo-rojo-verde (normal), verde-verde-rojo (invertida)
Indicaciones LED	Verde fijo: modo económico Rojo fijo: grabación de video Verde parpadeante (1x/s): fotos en serie Rojo parpadeante (1x/s): grabación en serie Verde parpadeante lento (1x/2s): foto única Rojo parpadeante lento (1x/2s): grabación de foto
Control	Mediante emisor RC vía receptor o botón en la placa de circuito impreso
Carga de batería	A través del puerto mini USB
Mantenimiento	Limpiar el objetivo con un paño suave; evitar la humedad y los golpes
Información general	Conforme a la directiva 1999/5/CE Reciclar en un centro de gestión de residuos

Preguntas frecuentes - Fly eco v2 CamOne

¿Cómo instalar la CamOne Fly eco v2 en mi modelo a escala?

Conecte el cable RX a un canal libre de su receptor R/C. Fije la cámara con el brazo de servo y el tornillo de fijación. Asegúrese de no modificar el centro de gravedad del modelo.

¿Qué tipos de baterías son compatibles?

La Fly eco v2 puede alimentarse con una batería LiPo de 3,7-4,2 V o con el receptor RC (4,5-6 V). Consulte la lista de baterías compatibles en el sitio web del fabricante.

¿Cómo cambiar el modo de grabación?

Mantenga presionado el botón de su emisor asignado al canal de la cámara durante 3 segundos. También puede presionar el botón en la placa de circuito impreso de la cámara para alternar entre modos.

¿Qué tarjeta SD usar para grabar?

Utilice una tarjeta micro SD de hasta 8 GB con una velocidad de escritura de al menos 4 MB/s (clase 4 o superior) para garantizar la calidad de video.

¿Cómo leer las fotos y videos grabados?

Conecte la cámara a un PC a través del puerto mini USB o inserte la tarjeta SD en un lector de tarjetas. Los archivos se pueden leer directamente.

¿Cómo cargar la batería conectada a la cámara?

Si hay una batería externa conectada, enchufe el cable mini USB a un cargador USB. La batería se cargará automáticamente.

¿Qué significan los diferentes colores del LED?

LED verde fijo: modo de espera. Rojo fijo: grabación de video. Verde parpadeante 1x/s: fotos en serie. Rojo parpadeante 1x/s: grabación en serie. Verde parpadeante 1x/2s: foto única. Rojo parpadeante 1x/2s: grabación de foto.

¿Cómo realizar una rotación de la imagen?

Mantenga presionado el botón durante 10 segundos. La rotación se indica con los LED: rojo-rojo-verde para la posición normal y verde-verde-rojo para la posición invertida.

¿Puedo usar un servo para orientar mecánicamente la cámara?

Sí, puede fijar un servo estándar (ref. AA4120) con el brazo y el tornillo incluidos para mover la cabeza de la cámara.

¿Dónde encontrar las últimas actualizaciones para la Fly eco v2?

Consulte el sitio web oficial www.FlyCamOne.com para las actualizaciones del firmware e información adicional.

MANUAL DE USUARIO Fly eco v2 CamOne

Gracias por haber comprado una FlyCamOne eco V2.

Afin de aseguirale una utilizacion conforma de este producto, le invitamos a leer el siguientes manual.

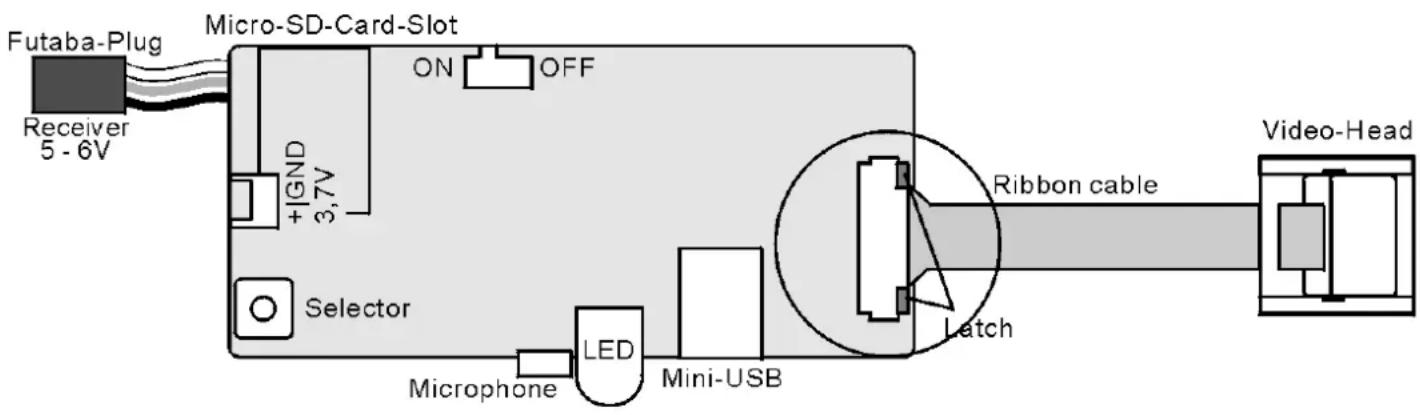

Contenido del kit:

FlyCamOne eco V2 (Circuito impreso con la cabeza de la-camera y el cordón RX), Brazo de servo y tornillo de lijación.

Para una alimentación directa, la FlyCamOne eco V2 puede ser connectada a un receptor R/C o a una bateria lipo optional.

Instalación & fijación

Conectar el cordón RX a un canal libre de su receptor R/C.

Una vez connectada, la FlyCamOne eco va a ser alimentada

y controda mediente su emisora R/C.

Es también possible conectar la camarà a una bateria

externa utilizing el enchufe previsto por este.

Aquí le enceramos la lista de las baterías compatibles.

La CAMERA puede ser puesta en posiciones ON/OFF solo

cuando está vinculada con una batería externa!

Le acontejos installar su cámara dentro de su modelos radio controlado ypusponer una tarjeta micro SD (hasta 8GB)

Afin de asegurarle la mejor calidad de video y de sonido, le aconsejamos utilizar una tarjeta SD con una velocidad de grabacion de al menos 4MB/sec.

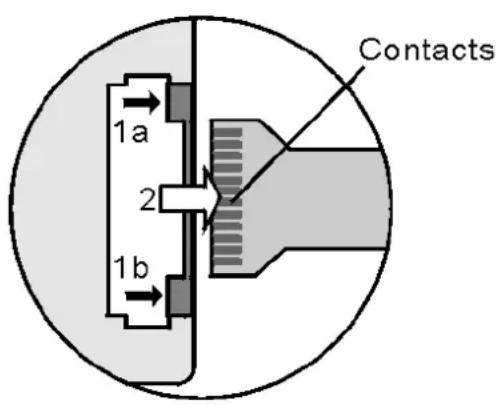

El cable puede ser tirado; Por ese, tiene que extraerlo al tirar sobre este de un milimetro antes de partir lo de su enchufe (1a/1b) como ilustrado antes (2).

Asegúrese de la buena polaridad al remontar esteultimate.

El posicionamento de la CAMERA en su modelo puede cambiar el centro de gravitat.

Para mover la cabeza de la CAMERA demania mecánica, tiene que utiliser un servo de tipo estándar. (Art.-No.:AA4120. Para esta utilización tiene que fjjar el tornillo entrega con la CAMERA afin de fjjar el brazo sobre lackeza de laamera.

Los modelos de grabacion

Se pueda visualizar losUNETe modelosgracias a lasdifferentecombinacionesdecolores indicadas porlasLED-La color de estasleindicaraelmode escogido.

	Modo economía	Grabación
Video	LED verde, Permanente	LED roja, Permanente
otos en series	LED verde parpadeando, Parpadea 1x/sec	LED roja parpadeando, Parpadea 1x/sec
oto	LED verde parpadeando, Parpadea lentamente 1x/2sec	LED rouge parpadeando, Parpadea lentamente 1x/2sec

Para activar o desactivar la grabacion, pulsar el boton de su emisora el que maneja el canal auxiliar sobre elrial su camarara es conectada.

Para pagar de un modo al除外, tiene que quedar este botón activado durante 3 segundas.

Puede también estar de modo manualmente al pulsar el botón que se Halla en el rincón de el circuito impreso de su cámina.

Rotación hacía 180^

Paraarlo,tiene que pulsar sobre el boton durante 10 segundasafin deactivar la rotacion
hacia 180^ .La rotacion va a ser indicada mediante las siguientes combinaciones luminosas:

rojo - rojo - verde: posición normal (vista del cockpit)

verde - verde - rojo: inversada (vista desde sobre el Modelo)

Leer los datos

Las grabaciones peuvent ser leidas como indicado ahora:

1. Al conectar el circuito impreso de la CAMERA via el USD a su ordinador.
2. Al inserir la tarjeta SD en un lector de tarjeta.

Cargo de la batería conectada

Una bateria connectada a la CAMERA puede ser cargada mediante el enchufe USB.

Characteristicas先进技术

Resolución: VGA 640x480pix USB: 1.1 Mini USB

FPS: 30 Voltaje1: 3,7-4,2V (Batería-LiPo)

Focus: 0,3m - ∞ Voltaire2: 4,5-6V (Sistema RC)

Peso: 16g Tarjeta micro-SD:maxi.8GB

Modos: Video,otos en série,foto

Para consultar las ultimasactualizaciones,gracias por visitar vuesra网页 www.FlyCamOne.com.

Accesorios-optionales:

Batería LiPo 3,7V 220mAh, Art. Nr.: FC2006

Batería LiPo 3,7V 600mAh, Art. Nr.: FC3015

Batería LiPo 3,7V 1000mAh, Art. Nr.: FC3012

Micro-servo 3,7g, Art. Nr.: AA4120

Micro-servo 3,7g, cordón de 30cm, Art. Nr.: AA4127

Dispositioniones relativas a los desechos

Este símbolo que se ubica sobre la caja de este producto quiere decir que antes de haber sido utilisé, tiene imperativamente que echar en un centro de valoración adecuado. En efecto este producto contiene partes electrónicas las que no peuvent ser hechas en su basuracomingsu cooperaciónes vital para poder mejor el procesode valoración y protegerelplaneta.

CE - Declaration

Por la presente nosotros declaramos que este avion cumple con los requisitos esencias y con el resto de la normativa relevante según la directiva n° 1999/5/EC. Una copia de la Declaración de conformidad original pueda ser obtenida en lasuma dirección.
