Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	Largeur : 60 cm
Débit d'air	Jusqu'à 650 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre à graisse	Filtres métalliques lavables
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Classe énergétique : A
Niveau sonore	Max 65 dB
Maintenance	Filtres à nettoyer régulièrement, entretien de la hotte
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - VVA61E150 VIVA

La hotte VIVA VVA61E150 ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté.

Le moteur de la hotte émet un bruit anormal, que faire ?

Vérifiez que les filtres sont propres et que rien n'entrave le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer les filtres de la hotte VIVA VVA61E150 ?

Retirez les filtres et lavez-les à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et qu'il n'y a pas de fuites dans les conduits d'évacuation. Si tout semble en ordre, envisagez de faire vérifier le moteur.

Quelle est la puissance d'aspiration de la hotte VIVA VVA61E150 ?

La puissance d'aspiration de la hotte est de 150 m³/h.

Comment installer la hotte VIVA VVA61E150 ?

Consultez le manuel d'installation fourni avec l'appareil pour des instructions détaillées. Assurez-vous de respecter toutes les normes de sécurité.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la hotte est sous tension.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte VIVA VVA61E150 peut être utilisée en mode recyclage avec des filtres à charbon appropriés.

À quelle fréquence dois-je nettoyer les filtres de ma hotte ?

Il est recommandé de nettoyer les filtres tous les 1 à 2 mois, selon l'utilisation de la hotte.

MODE D'EMPLOI VVA61E150 VIVA

[fr] Notice d'utilisation et de montage 31

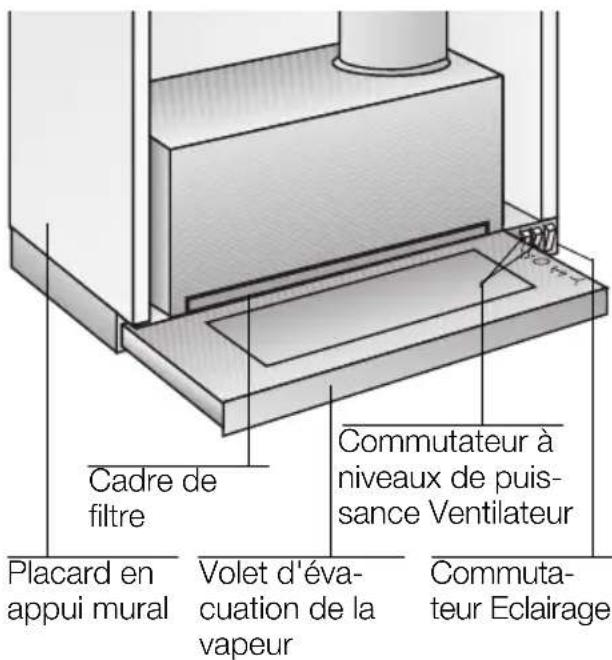

Description de l'appareil

Cadre de filtre Placard en appui mural Volet d'évacuation de la vapeur Commutateur à niveaux de puissance Ventilateur Commutateur Eclairage

Modes de fonctionnement

Air évacué à l'extérieur:

☐ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.

□ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.

Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veillez impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

□ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

☐ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.

□ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.

□ Le filtre à charbon actif retient les substances odoriférantes.

⚠ Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la première utilisation

Remarques importantes:

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

□ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

☐ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

☐ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment-WEEE). La directive définit le cadre pour une reprise et une récupérant appareils usagés applicable pays de la CE.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

⚠ Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

⚠️ Si l'appareil est endommagé, sa mise en service est proscrite.

⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

⚠️ Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

⚠️ Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage.

⚠️ Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

⚠ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.

⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement.

Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

⚠️ Ne pas laisser des enfants jouer avec l'appareil.

Ne jamais laisser des adultes ou des enfants se servir de l'appareil sans surveillance,

- s'ils ne sont pas en mesure de le faire pour des raisons physiques, sensorielles ou mentales,

- ou bien s'ild ne possèdent ni les connaissances ni l'expérience nécessaires pour utiliser l'appareil de manière correcte et sûre.

⚠️ Ne flambez aucun mets sous la hotte. ! Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

⚠ Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

⚠️ Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Utilisation de la hotte aspirante

⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.

☐ Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson.

Enclenchement du ventilateur:

1. Tirez le volet d'évacuation de la vapeur. ☐ Le ventilateur est en service.

2. Sélectionnez la puissance désirée.

Éléments de commande des différents modèles:

Niveau 1

Niveau 2

2 3

Niveau 1

2 3

Niveau 2

2 3

Niveau 3

Niveau 3

Niveau 1

Niveau 2

Coupure du ventilateur:

☐ Rentrez le volet d'évacuation de la vapeur jusqu'à la butée.

Remarque: chaque fois que vous sortez le volet d'évacuation de la vapeur, le ventilateur de la hotte aspirante fonctionne à la puissance dernièrement choisie.

Eclairage:

Arrêt

Marche

Remarque: vous pouvez utiliser l'éclairage à tout moment, même volet d'évacuation de la vapeur rentré.

Filtre et entretien

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Avant de remplacer le filtre à graisse, enlevez le cadre de filtre.

Retrait et mise en place du filtre à graisse en feutre:

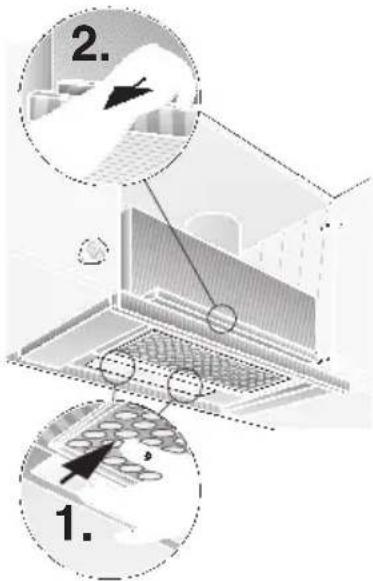

Retrait:

1. Ouvrez la porte du placard.
2. Saisissez le cadre de filtre par les poignées situées dans le regard en verre, poussez-le vers l'avant puis extrayez-le entièrement.

1. Posez le cadre de filtre contre son boîtier puis faites le glisser dedans.
2. Fermez la porte du placard.

Filtre à graisse en feutre:

Cette natte filtrante est constituée d'un matériau difficilement inflammable.

Attention:

Plus elle se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez le risque d'inflammation en changeant à temps la natte filtrante. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Remplacement du filtre à graisse en feutre:

En service normal (1 à 2 heures par jour), changez la natte filtrante au bout de 8 à 10 semaines d'utilisation.
□ Sur les nattes filtrantes imprimées: au plus tard lorsque l'impression couleur disparaît.
N'utilisez que des filtres d'origine. Vous respecterez ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

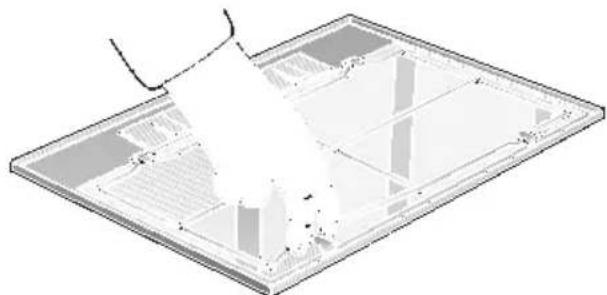

Retrait et mise en place de la natte filtrante:

1. Retirez la grille métallique.
2. Remplacez la natte filtrante.
3. Replacez la grille métallique.

Filtre à graisse en métal:

Cette natte filtrante est en métal incombustible.

Attention:

Plus elle se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net- toyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal:

□ En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres à graisse métalliques 1 fois par mois.
□ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Filtre et entretien

☐ Le filtre doit reposer non serré dans le lave-vaisselle.

Il ne doit pas être coincé.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Retrait et mise en place du filtre à graisse en métal:

Voir le retrait et la mise en place du filtre à graisse en feutre.

Filtre à charbon actif:

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Il se place sur le filtre à graisse dans la hotte aspirante.

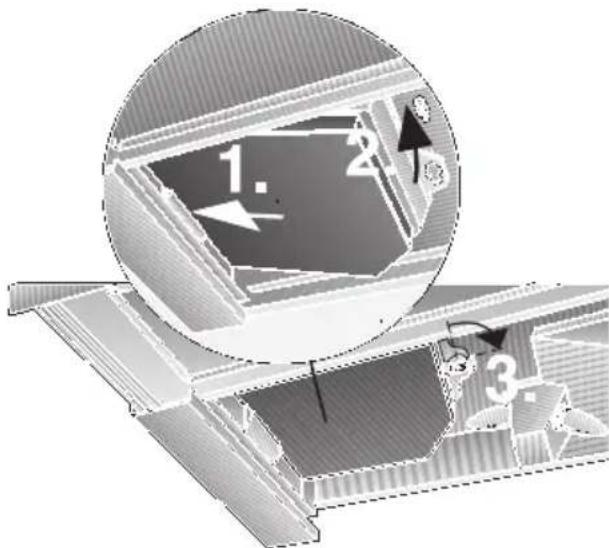

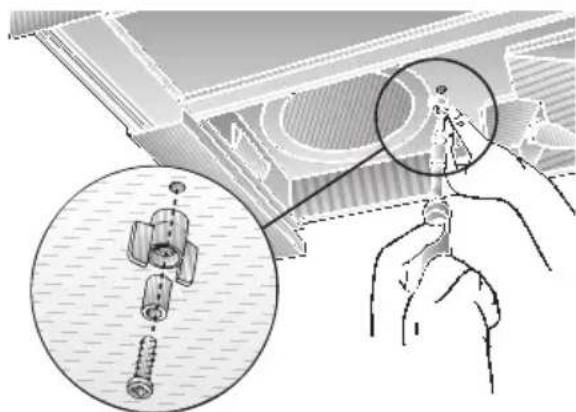

Mise en place et retrait du filtre:

1. Retirez le cadre de filtre (voir la section intitulée "Filtre et entretien").

2. Introduisez la vis dans l'écrou à ailette et dans la douille puis vissez-la dans le corps de hotte (opération nécessaire seulement lors de la première mise en place).

- La vis et l'écrou à ailettes sont fournis d'origine avec le filtre à charbon actif -.

1. Placez le filtre à charbon actif dans le coin supérieur gauche du corps de hotte. Faites-le pivoter puis bloquez-le à l'aide de l'écrou à ailettes.

1. 2 3

1. Remontez le cadre de filtre.

Le démontage du filtre à charbon actif a lieu dans l'ordre chronologique inverse.

Changement du filtre à charbon actif:

En service normal (1 à 2 heures par jour), il faut le changer environ 1 fois par an. Vous pouvez vous procurer ce filtre AUPRES DE VOTRE REVENDEUR SPECIALISE (voir la liste des accessoires spéciaux).

□ N'utilisez que des filtres d'origine.

Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtre à charbon actif usagé:

□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

⚠️ Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.

Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.
☐ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
☐ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
☐ Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

⚠️ Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

☐ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
☐ Frottez toujours l'acier inox dans le sens de son polissage.
- Nous recommandons notre détergent pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV.

Surfaces en aluminium et en plastique:

□ N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

Respectez les conditions de garantie figurant dans le cahier de service joint.

Modèles avec bandeau de verre dans le volet d'évacuation de la vapeur:

☐ Le bandeau en verre s'enlève facilement et se nettoie au lave-vaisselle.

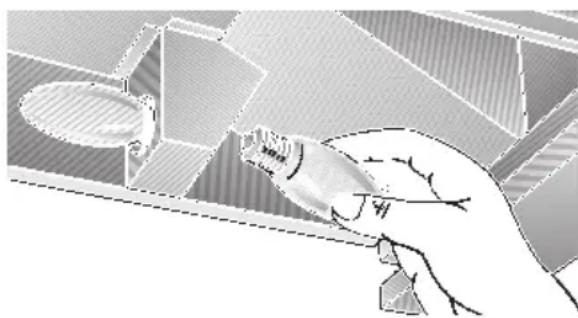

Changement des ampoules

1. Eteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Tirer le tiroir à buées puis soulever le cadre à filtre.
3. Remplacez les ampoules. (Ampoules-bougie en vente habituelle dans le commerce, puissance maxi. 40 watts, douille E 14).

1. Remontez le cadre de filtre.
2. Rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarques importantes

⚠ Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

⚠ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

⚠️Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

⚠️L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 430 mm, voir fig. 1.

⚠ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

⚠ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

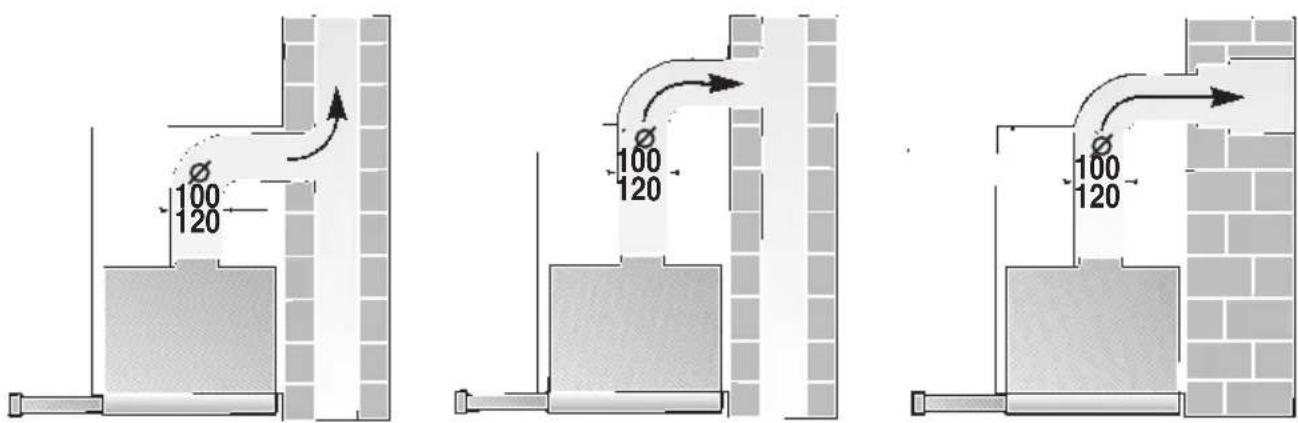

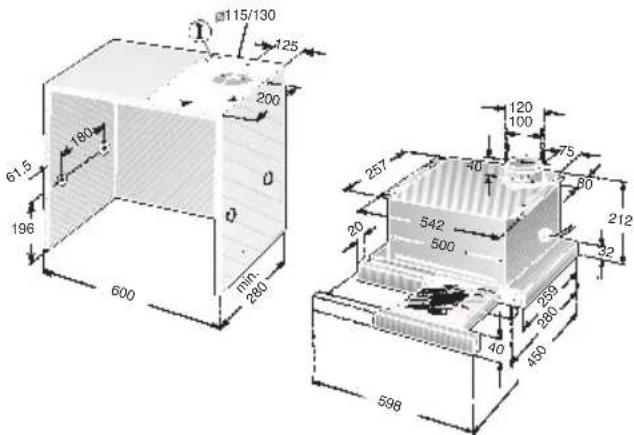

Remarques supplémentaires concernant les cuisinières à gaz:

⚠Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

⚠️Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

⚠️La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

⚠️Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

□ Le conduit d'évacuation soit court et lisse.
□ Il ait le moins possible de coudes.
Il ait le plus fort diamètre (au mieux 120 mm) et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

⚠ Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

☐ Conduits de section ronde: Nous recommandons Ides conduits au diamètre intérieur de 120 mm minimum.

□ Les conduits plats doivent avoir une section intérieure équivalente à celle des conduits ronds de 100/120 mm de diamètre. Les conduits ne doivent comporter aucun coude prononcé. 100 mm ∅ env. 78 cm² de section 120 mm ∅ env. 113 cm² de section.

Si les conduits ont des diamètres différents:

Utilisez du ruban adhésif à étancher.

Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation:

Diamètre du conduit: 100 ou 120 mm.

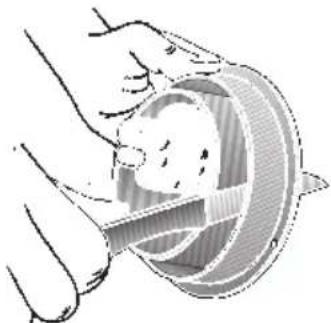

□ Encastrez le manchon-entonnoir fourni puis tournez jusqu'à la butée.

Pour le diamètre de 120 mm, sectionnez puis retirez la partie intérieure du manchon-entonnoir.

Evacuation de l'air vicié par le haut:

Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. - Le gabarit ① lest compris dans les fournitures -.

Ø115/130 125 200 61.5 180 196 Ø Ø100 280 600 257 40 120 100 75 80 212 20 542 500 259 280 40 450 598

Evacuation de l'air vicié directement par l'arrière:

- par l'intérieur du placard -.

Percez une ouverture dans la paroi arrière du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique.

Mode Air recyclé

□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

⚠ Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants dans la présente notice d'utilisation.

☐ Percez une ouverture dans la paroi supérieure du placard en appui mural en prévoyant une entaille pour faire passer le cordon de branchement électrique. - Le gabarit ① est compris dans les fournitures -.

Préparation du placard en appui mural

⚠ Montez la hotte aspirante à une distance minimum de 650 mm des foyers au gaz et de 430 mm des foyers électriques.

Cette hotte aspirante est conçue pour s'encastrer dans un placard en appui mural présentant les dimensions suivantes:

Largeur: 600 mm

Prodomdeur: 280 á 350 mm

Hauteur: 280 mm minimum.

Préparation:

1. Si le placard a un fond, retirez-le.

⚠ Assurez-vous que le placard soit suffisamment solide.

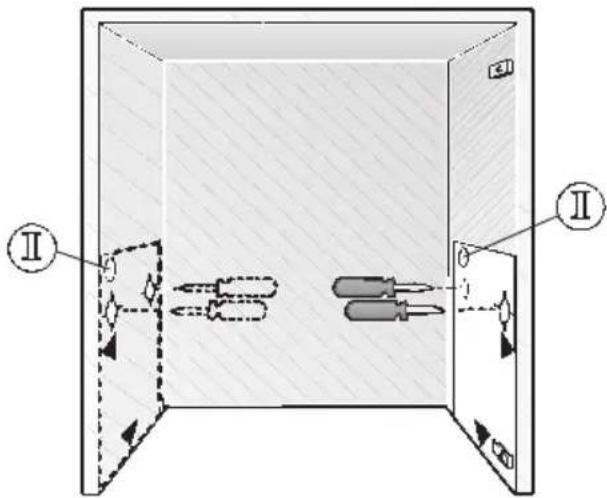

1. Marquez deux points de fixation - à droite et à gauche - sur les parois latérales à l'intérieur du placard, puis percez un avant-trou à l'aide d'un burin.

Si vous utilisez une perceuse électrique, prévoyez un mèche de:

∅ 2 mm – profondeur: 10 mm maxi.

Pour marquer les points de fixation, utilisez le gabarit Ⓓ compris dans les fournitures.

Attention:

□ Les points de fixation sur le gabarit sont prévus pour installer une poignée de 20 mm d'épaisseur solidaire de la hotte.

Si vous ne désirez pas installer de poignée, déplacez les points de fixation de 20 mm vers l'avant.

Pour les placards dont la profondeur dépasse 280 mm, vous pouvez décaler l'appareil vers l'arrière si

... le bandeau éclairant de la cuisine intégrée se trouve à l'arrière, ... la poignée fait plus de 20 mm d'épaisseur.

Pour ce faire, reculez les points de fixation de la distance nécessaire.

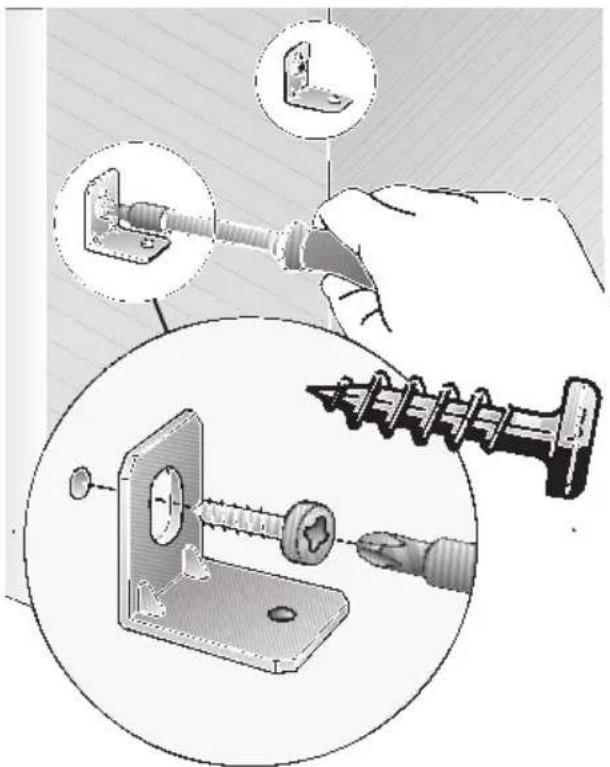

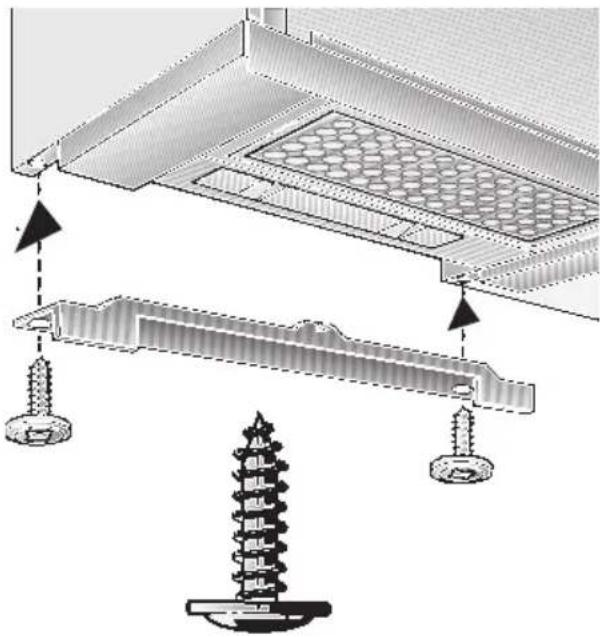

1. Placez les 4 équerres de fixation fournies puis vissez-les à fond.

Encastrement dans le placard en appui mural

1. Si après encastrement de la hotte vous avez difficilement accès aux charnières, ajustez la porte du placard.

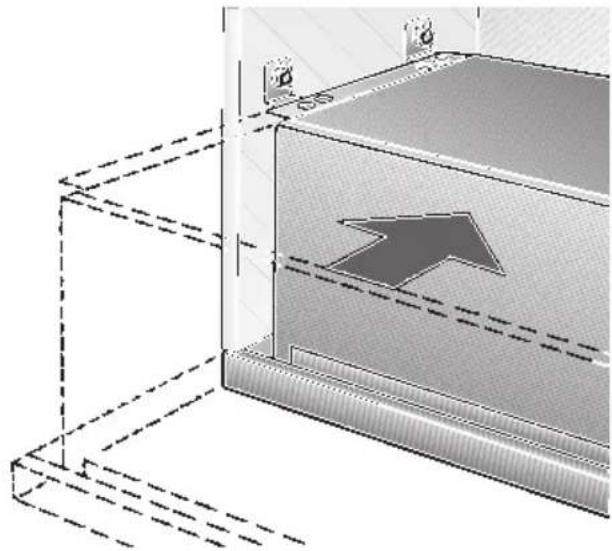

2. Posez la hotte sur les équerres de fixation puis faites-la glisser dans le placard.

Important: la hotte doit prendre appui sur les 4 équerres de fixation.

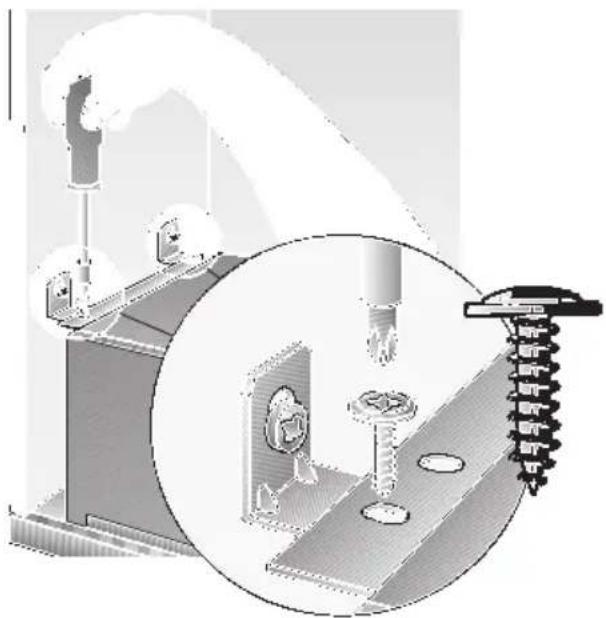

1. Vissez légèrement les 4 vis fournies, corrigez la position de la hotte puis serrez à fond.

⚠ Vérifiez que la hotte aspirante est solidement installée à l'intérieur du placard.

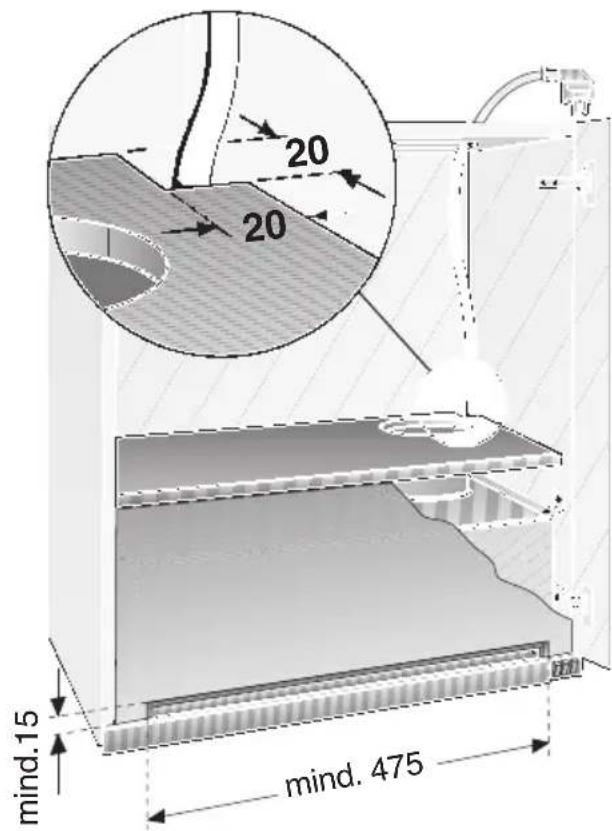

1. Placez directement au-dessus de la hotte un fond intermédiaire. Prévoyez des ouvertures pour faire passer le raccord de conduit et le cordon de branchement électrique.

20 20 mind.15 mind. 475

⚠️ Si le fond intermédiaire est monté inamovible, il faudra percer 4 trous positionnés de sorte à pouvoir accéder aux 4 vis de fixation de la hotte aspirante.

1. Introduisez le cordon de branchement électrique par l'ouverture pratiquée dans le placard puis branchez le conduit.
2. Effectuez le raccordement électrique.
3. Si vous ne désirez pas monter la poignée du volet d'évacuation de la vapeur, recouvrez les 3 trous avec les caches fournis.

Encastrement dans le placard en appui mural

1. Si nécessaire, raccourcissez le couvercle mural à la dimension requise puis vissez-le à fond sur le placard.

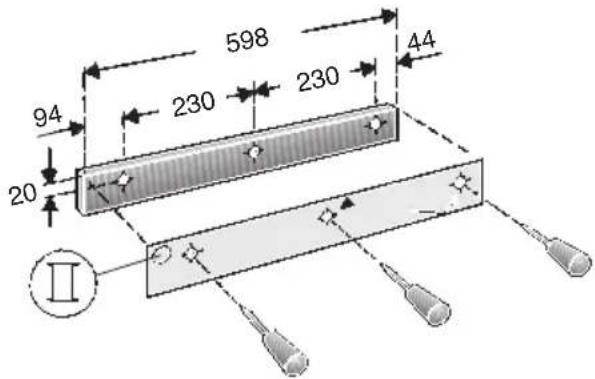

Montage d'une poignée:

□ Vous pouvez monter une poignée contre le volet d'évacuation de la vapeur.

1. A l'aide du gabarit fourni Ⅲ ), marquez l'emplacement des 3 points de fixation de la poignée puis percez les avant-trous avec un burin. Si vous utilisez une perceuse électrique, prévoyez une mèche de: ∅ 2 mm - profondeur 10 mm maxi.

598 94 230 230 44 20 Ⅱ

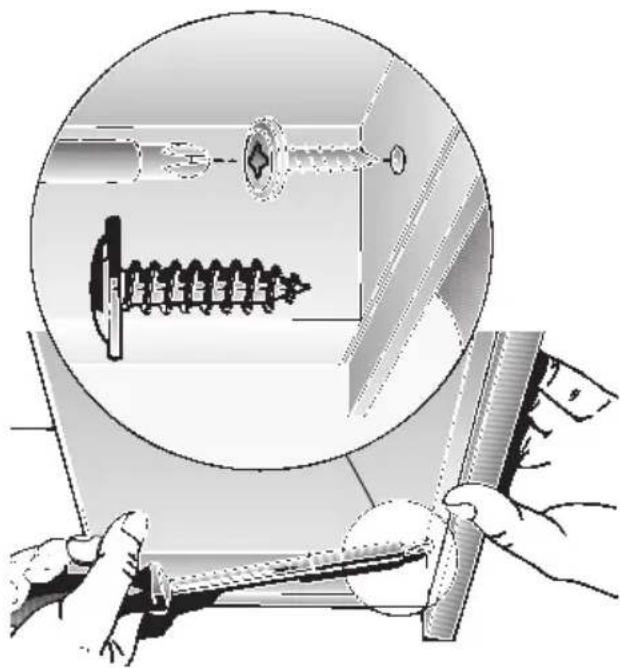

1. Rectifiez la position de la poignée puis vissez-la solidement à l'appareil au moyen des 3 vis fournies.

Encastrement dans le placard en appui mural

Remarque: vous pouvez habiller le corps de hotte à l'intérieur du placard (par ex. avec des panneaux d'aggloméré).

Lors de cette opération, respectez les consignes suivantes:

• Le fond intermédiaire ne doit pas reposer sur le corps de hotte.
• Ne fixez pas l'habillage mentionné ci-dessus sur le corps de hotte.
• Prévoir suffisamment de place pour changer le filtre commodément et en vue des interventions du service après-vente.

Poid en kg:

Air évacué à l'extérieur	Air recyclé par un fil-tre au charbon actif
7,0 8,0

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra se brancher que dans une prise à contacts de terre réglementairement posée. Installez cette prise directement au-dessus de la hotte ou le plus près possible.

Il faudrait que la prise à contacts de terre ait son circuit électrique propre protégé par fusible/disjoncteur.
Si, après le montage de la hotte aspirante, la prise à contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Données électriques:

Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.

⚠Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Gebruiksaanwijzing:
