| Caractéristiques techniques | Hotte décorative, 60 cm de largeur, moteur intégré, 3 niveaux de puissance. |
|---|---|
| Débit d'air | Jusqu'à 600 m³/h. |
| Niveau sonore | Max 68 dB. |
| Type de filtre | Filtre à charbon et filtre métallique lavable. |
| Éclairage | Éclairage LED intégré. |
| Installation | Installation murale, nécessite un conduit d'évacuation. |
| Utilisation | Commandes tactiles, indicateur de saturation du filtre. |
| Maintenance | Filtres lavables en machine, nettoyage régulier recommandé. |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité. |
| Informations générales | Garantie de 2 ans, design moderne et élégant. |
FOIRE AUX QUESTIONS - VVA56E660 VIVA
Questions des utilisateurs sur VVA56E660 VIVA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice VVA56E660 - VIVA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VVA56E660 de la marque VIVA.
MODE D'EMPLOI VVA56E660 VIVA
[fr] Notice d'utilisation
Précautions de sécurité importantes 2
Protection de I'environnement 4
Economies d'energie. 4
Elimination ecologique. 4
Modes. 4
Mode Evacuation de I'air. 4
Mode Recyclage de I'air. 4
Utilisation de l'appareil. 5
Regler le ventilateur. 5
Poursuite ventilateur. 5
La vitesse intensive 5
Éclairage. 5
Nettoyage et entretien 5
Anomalies - que faire ? 7
Service après-vente 8

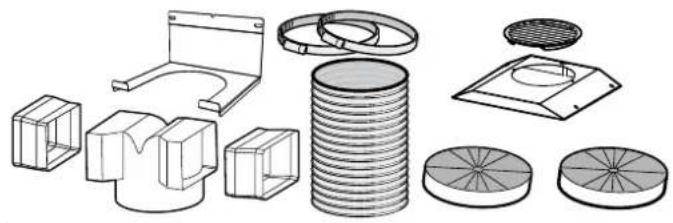

Accessoires Mode recyclage. 8
Précautions de sécurité importantes
Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité.
Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.
La sécurité de l'appareil à l'utilisation est garantie s'il a eté encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.
Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.
Cet apparéil est concu pour une utilisation jusqu'à une altitude maximal de 2000 m.
Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ils sont âgés de 8 ans et plus et qu'un adulte les surveille.
Les enfants de moins de 8 ans doivent'être tenus à distance de l'appareil et du cordon d'alimentation.
Contrôler l' état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.
Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.
Risque d'asphyxie!
Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de journé avec les matérielux d'emballage.
Danger de mort!
Il y a risque d'intoxication par réaspiration des gaz de combustion.
En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez impératifement à ce que l'apport d'air soit suffisant.
Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).
Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme.
Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.
Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables aménagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.
Demandez toujours conseil au maitre ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.
Risque d'incendie!
- Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.
Nettoyer le filtré àGRAISSÉ au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtré àGRAisse.
- Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme neue à proximé de l'appareil (par ex. flamber). N'installer l'appareil à proximé d'un foyer àcombustibles solides (par ex. bois oucharbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projectiondétincelles ne doit avoir lieu.
L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais eteindre le feu avec de I'eau. Eteindre le foyer. Etouffer les flammes prudemment avec un couvercle, une couverture ou similaire.
Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAUFFE autant que deux brûleurs gaz.
Risque de brûlure!
Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.
Risque de blessure!
- Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.
- Un apparéil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un apparéil défectueux.
Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente. - De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.
Causes de dommages
Attention!
Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.
Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.
Risque de détérioration par pénétration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.
Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.
Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légèrement incliné vers le bas à partir de l'appareil (1° de pente)
Protection de l'environnement
Votre nouvel apparéil est d'une très grande efficacité énergétique. Vous trouverez ici des conseils comment vous pouvez économiser encore plus d'énergie lors de l'utilisation de l' apparéil et comment correctement eliminer l' apparéil.
Économies d'énergie
Lors de la cuisson, prévoir de l'air frais suffisant afin que la hotte aspirante fonctionne de manière efficace en produitant peu de bruit.
- Adapter la vitesse du ventilateur à l'intensité des vapeurs de cuisson. N'utiliser le vitesse intensive que si cela s'avère nécessaire. Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie.
En cas d'intenses vapeurs de cuisson, selectionner une vitesse de ventilateur plus importante a temps. Les vapeurs de cuisson déjà dispersées dans la cuisine nécessitant un fonctionnement plus long de la hotte aspirante.
Eteindre la hotte aspirante quand elle n'est plus utilisée.
Éteindre l'éclairage quand il n'est plus utilisé.
Nettoyer le filtrer selon les intervalles indiqués ou le replacer pour augmenter l'efficacité de la ventilation et éviter tout risque d'incendie.
Elimination ecologique
Eliminez l'emballage en respectant I'environnement.
Cet apparéil est marqué selon la directive française 2012/19/UE relative aux apparéils électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
Modes
Vou puevez utiliser cet apparéil en mode Évacuation d'air ou en mode Recyclage de l'air.
Mode Evacuation de l'air
L'air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.
Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer s'combustion.
Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.
Mode Recyclage de l'air
L'air aspire se nettoie en traversant les filtres àGRAISSE et un filtré à charbon actif, puis il revient dans la cuisine.
Remarque: Pourlier les odeurs dans l'air recyclé, vous devrez incorporer un filtre à charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouvrez le numero de cet accessoire à la fin de la notice d'utilisation.
Utilisation de l'ordinateil
Ces instructions valent pour plusieurs variances d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.
Remarque: Allumez la hotte aspirante dans le début de la cuisson; une fois la cuisson acheme, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buees de cuisson le plus efficacement.
Bandeau de commande
Explication
0 Ventilateur arrêté
1 Puissance d'aspiration 1
2 Puissance d'aspiration 2
Poursuite du ventilateur
3 Puissance d'aspiration 3
P Vitesse intensive
Allumer/eteindre l'eclairage
Régler le ventilateur
Remarque: Adaptez toujours la puissance du ventilateur aux conditions du moment. En cas d'émanations très denses de vapeur, sélectionnez aussi une puissance d'aspiration élevée.
Enclencher
Appuyez sur la touche 1, 2 ou 3.
La puissance d'aspiration s'allume pour confirmation.
Eteindre
Appuyez sur la touche 0.
Poursuite ventilateur
La poursuite du ventilateur est possible à n'importe qu'elle puissance d'aspiration.
- Appuyez tout d'abord sur la touche de la puissance d'aspiration souhaitatione 1, 2 ou 3.
- Pour activer la poursuite du ventilateur, maintenez enforcée la touche 21 pendant 2 secondes. La puissance d'aspiration clignote pour confirmation.
- Pour arreter la poursuite du ventilateur prematurément, appuyez sur la touche 0.
Remarques
La durée de poursuite est de 30 minutes pour toutes les puissances d'aspiration. Àpres écoulement de ce temps, la ventilation s'arrête automatiquement et l'éclairage s'eteint.
La puissance d'aspiration peut etre modifiee pendant le temps de poursuite du ventilateur.
La vitesse intensive
Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la vitesse intensive.
- Pour activer l'aspiration intensive, maintenez enforcée la touche 3P pendant 2 secondes. La touche 3 clignote pour confirmation.
- Pour arrêter prématurément l'aspiration intensive, appuyez sur la touche 0.
Remarque: Le temps de marche de l'aspiration intensive est de 6 minutes. Àpres écoulement de ce temps, l'appareil repasse à la puissance d'aspiration régée en dernier.
Éclairage
Vouspouvazallumer et eteindre I'eclairage independamment de la ventilation.
Appuyez sur la touche
Régler la luminosité
En allumant l'éclairage, maintainir la touche appuyée pendant 2 secondes. La luminosité diminue.
Remarque: Au prochain enclementement de l'éclairage, il s'allume de nouveau avec la luminosité maximale.
Nettoyage et entretien
Risque de brûlure!
L'appareil devient chaud pendant le fonctionnement. Laisser refroidir l'appareil avant son nettoyage.
Risque de chocolélectrique!
De l'humidité qui penètre peut occasionner un chocolélectrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boitier à fusibles.
Risque de chocolélectrique!
De l'humidité qui penètre peut occasionner un chocoléctrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.
Risque de blessure!
Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
Nettoyants
Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas
de produits agressifs ou récurants,
de nettoyants fortement alcoolises,
de tampon en paille métallique ni d'éponges à dos récurant,
de nettoyeurs haute pression ni de nettoyeurs a vapeur.
Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.
Respectez les instructions et averissements joints aux nettoyants.
Niveau Nettoyants
| Inox Eau chaude additionnée de produit àvaisselle :Nettoyer avec une lavette et sécheravec un chiffon doux.Nettoyer les surfaces en inox seulement dans le sens du métall.Des produits d'entretien spéciaux pour inox sont en vente au service après-vente ou dans le commerce spécialisé. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien. | |
| Surfaces laquées Eau chaude additionnée de produit àvaisselle :Nettoyer avec une lavette humide et sécher avec un chiffon doux.Ne pas utiliser de nettoyant pour inox. | |
| Aluminium et plas-tique | Nettoyant pour vitres :Nettoyer avec un chiffon doux. |
| Verre Nettoyant pour vitres :Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre. | |
| Éléments de com-mande | Eau chaude additionnée de produit àvaisselle :Nettoyer avec une lavette humide et sécher avec un chiffon doux.Risque de détérioration de l'électro-nique par pénétration d'humidité. Ne jamais nettoyer les éléments de com-mande avec un chiffon mouillé.Ne pas utiliser de nettoyant pour inox. |
Nettoyer le filtré métallique àGRAISSÉ
Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.
Risque d'incendie!
Les dépôts de graissé dans le filtre àGRAISSSE peuvent s'enflammer.
Nettoyer le filtré àGRAISE au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtré àGRAisse.
Remarques
N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Pendant le nettoyage des filtres métalliques àGRAISSE, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
Vouspouvez laver les filtres metalliques agraisse au lavevaisselle ou a la main.
A la main :
Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.
- Mettez les filtres métalliques àGRAISSE à tremper dans de l'eau de vaisseille très chaude.
Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
Laissez les filtres métalliques à graisse s'égouter.
Au lave-vaisselle :
Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se maniférer. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAisse.
- Ne nettoyez pas avec la vaiselle les filtres metalliques àGRAISSE très sales.
Posez les filtres métalliques àGRAISE dans le lave-vaiselle sans les coincer. Ne coincez pas les filtres métalliques àGRAisse.
Retirer le filtré métallique àGRAISSSE

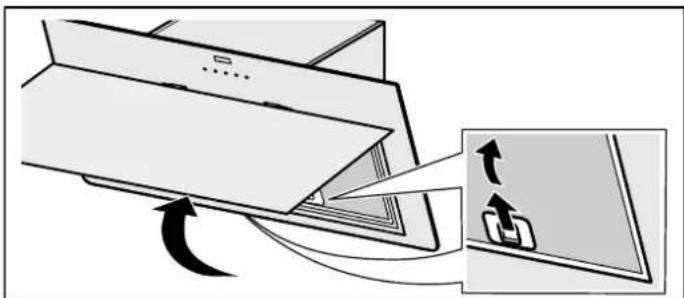

- Relever le capot des filtres.
Remarques
L'angle d'ouverture du capot des filtres est limite a env. 80^ .Ne pas ouvrir davantage le capot des filtres, les charnières risquent d'être endommages.
Le capot des filtres s'arrête dans toute position.
- Enlever les 2 filtrres métalliques àGRAISE en-dessous du capot du filtré et le filtrtre métallique aGRAISE sur le dessous de l'appareil. Ouvrir le verrouillage, pivoter les filtrres métalliques vers I'avant et les retirer de la fixation.
Remarque: La graisse peut s'accumuler en bas dans les filtres métalliques à graisse. Pour éviter que de la graisse ne goutte, ne tenez pas les filtres métalliques à graisse en biais.
- Nettoyer les filtres metalliques a graisse.
- Nettoyer l'appareil à l'intérieur après avoir demonté les filtres.
- Nettoyer le capot des filtres.
Incorporer le filtré métallique àGRAISSSE
- Mettre en place les 2 filtrres métalliques àGRAISSSE sous le capot des filtrés en orientant le verrouillage vers le bas. Mettre en place le filtrtre métallique àGRAISSSE sur le dessous de l'appareil.
- Faire pivoter le filtrtre métallique àGRAISSSE vers l'intérieur et encliqueter le verrouillage.
- Fermer le capot des filtres.
Changement du filtré à charbon actif (uniquement en cas de mode recyclage)
Afin de garantir la capacité de détention des odeurs, le contrôle doit être régulièrement entretenu.
Les filtres à charbon actif doivent être remplacés au moins tous les 4 mois.
Remarques
- Les filtres à charbon actif ne font pas partie de la fourniture.
Les filtres à charbon actif sont en vente dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. -
Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés.
-
Déposer les filtres métalliques àGRAISE, voir ci-dessus.

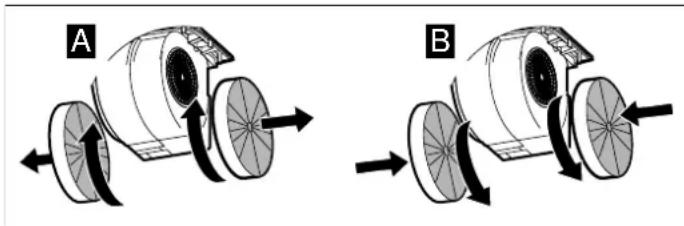

- Tournier les filtres à charbon actif usages et les retireur du support. A
- Pousser les filtres à charbon actif neufs sur le support et les tourner. B
- Installer les filtres métalliques àGRAISE, voir ci-dessus.
Anomalies - que faire ?
Dans de nombreux cas, vous pourrez remédier vous-même facilement aux anomalies. Avant de contactez le service après-venture, veuillez vérifier les points suivants:
Risque de chocolélectrique!
Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à remplaçer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
Tableau de dérangements
| Panne Cause possible Remède | ||
| L'appareil ne fonctionne pas | La fiche n'est pas connectée | Connector l'appareil au sec-teur |
| Panne de cou-rant | Vérifier si d'autres appa-reils de cuisine fonctionnent | |
| Fusible défec-tueux | Vérifier dans le coffret àfusibles, si leFuse pour l'appareil est en bon état | |
| L'éclairage des touches ne fonctionne pas. | L'unité de com-mande est défectueuse. | Apperez le service après-vente. |
| L'éclairage ne fonctionne pas. | Les ampoules sont défectueuses. | Changer les ampoules, voir le chapitre "Changer les ampoules". |
Changer les ampôules
Risque de chocolélectrique!
Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement,steroler la fiche secteur ou couper le fusible dans le boitier a fusibles.
Important! Utilisez uniquement des lampes du même type et de la meme puissance (voir aussi sur la douille des lampes ou la plaque signaletique).

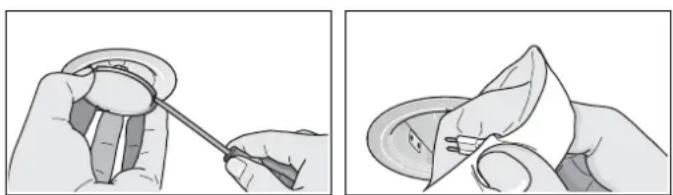

Changer les ampoules halogène
Remarque: Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le gallon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.
- Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
- Extrayez l'ampoule et remplacez-la par une ampoule du même type.
- Remettez le couvercle de l'ampoule en place.
- Branchez la fiche male dans la prise de courant ou réarmez le disjoncteur.
Remplacer l'ampoule par un modele identique:
Tension : 12 V
Puisance : max. 20 W
Culot : G4
Service après-venture
Si vous appeareil a besoin d'être réparé, notre service après-venture se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.
Lors de votre appel, veuillez indiquer le numero de produit (n^) et le numero de fabrication (n^) , afin de nous permettre de mistroux vous aider. Vous trouvrez plaque signalétique à l'intérieur de l'appareil (apres avoir déposé le contrôle métallique àGRAISSÉ).
Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre apparéil et le numéro de téléphone du service après-vente.
N° EN° FD
Service après-vente
Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.
Pour les contacts dans les différents pays, consulter le repertoire de SAV joint.
Accessoires Mode recyclage
(non compris dans la fourniture)
WZ52V51
VVZ51V50
BSH Hausgeräte GmbH
Carl-Wery-Str. 34
81739 Munchen
GERMANY
