| Caractéristiques | Détails |
|---|---|
| Type de hotte | Hotte murale |
| Dimensions (L x P x H) | 60 cm x 50 cm x 75 cm |
| Débit d'air | 350 m³/h |
| Niveaux de puissance | 3 niveaux |
| Filtration | Filtres à charbon et filtres métalliques |
| Éclairage | LED intégrées |
| Classe énergétique | B |
| Installation | Installation murale avec kit de montage inclus |
| Entretien | Filtres lavables au lave-vaisselle |
| Sécurité | Protection contre les surcharges électriques |
| Garantie | 2 ans |
| Accessoires inclus | Kit de montage et filtres |
FOIRE AUX QUESTIONS - VVA62E150 VIVA
Questions des utilisateurs sur VVA62E150 VIVA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice VVA62E150 - VIVA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VVA62E150 de la marque VIVA.
MODE D'EMPLOI VVA62E150 VIVA

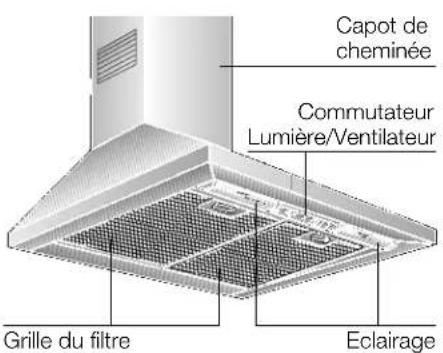

Description de l'appareil
Modes de fonctionnement
Air evacuated a l'extérieur:
Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSE avant de regagner l'atmosphère extérieure.
Ce fille retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.
Si la hotte evacue I'air a I'estérieur et si le logement comporte des moyens de chauffage (teIs par ex. des appeareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes a une cheminee, veiller impere-tativement a ce que I'apport d'air soit suffisant pour assurer la marche du chauffage a combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chaudiage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fenêtes et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse telescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'evaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilise des apparciels de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Modes de fonctionnement

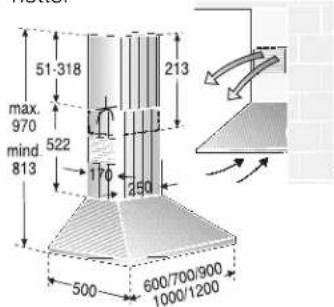

Air recycle:
La hotte doit, dans ce cas, etre eqiupee d'un filtre au charbon actif (voir le filtre et son entretien).
Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialise.
Voutrévez les nombres de réference des accessoires correspondants à la fin de la presente notice d'utilisation.
Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre àGRAisse et celui à charbon actif avant de revenir dans la cuisine.
Le cadre a graissé retient les particules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriferantes.
Si vous n'incorporez aucun filtrue au charbon actif, impossible de retenir les odeurs presents dans les buées de cuisson.
Avant la première utilisation
Remarques importantes:
La presente notice d'emploi vaut pour plusieurs versions de I'appareil.
Elle peut contener des descriptions d'accessoires ne figurant pas dans toute apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectues que par un spécialiste.
Des réparations inexpertes s'assortissant de risques considérables pour l'utilisateur.
Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour toute sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la presente notice de montage et d'emploi soigneusement pour pouvoir la remetter à un futur propriétaire de l'appareil.
Cet apparéil est marqué selon la directive européenne 2002/96/CE relative aux apparéils électriques etlectroniques usages (waste electrical and electronic equipment WEEE). La directive définit le cadre pour une reprise et une récapéure apparéils usages applicab pays de la CE.
Dérangements
Si vous avez des questions àposer ou en cas de dérangement, appepezez s.v.p. le service après-vente.
(Voir la liste des agencies du service après-venture).
Lors de votre appel, veillez mentionner les numeros suivants:
N°E FD
Inscriviez les numeros correspondants de.
votre hotte dans le cadre ci-dessus.Ces
numeros se trouvent a l'intérieur de
I'appareil, sur la plaque signaletique
accessible une fois la grille de filtre retiree
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante decline toute garantie.
Consignes de sécurité
Si I'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectuels que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a ete endommag, il faut confier
son remplacement au fabricant ou a son
service apres-vente, ou encore a une per
sonne
possedant des qualifications identiques,
pour eviter de creer des risques.
1 Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée a servir que pour couvir les besoins d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtré à graissé.
Les graisses ou huiles surchauffees peuvent s'enflammer facilement. Par conséquent, surveillancetzouslles plats (frites par ex.) qui se prépare à l'aide de matières grasses ou d'huiles.
Ne pas laisser des enfants jouer avec l'appareil.
Ne jamais laisser des adultes ou des enfants se servir de l'appareil sans surveillance,
-sils ne sont pas en mesure de le faire pour des raisons physiques, sensorieles ou mentales,
ou bien s'il ne possedent ni les connaissances ni l'expérience nécessaires pour utiliser l'appareil de manière correcte et sure.
Consignes de sécurité
Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtré àGRAISE et d'ymettre le feu.
Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer a combustible solide (charbon, bois, etc.) n'est autorisée qu'aucertaines conditions (voir la notice de montage).
Tables de cuisson au gaz / Cuisinières à gaz
Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.),sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

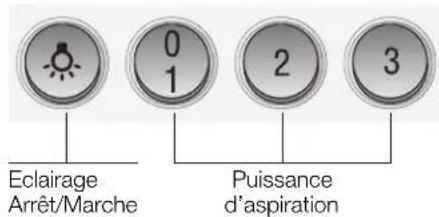

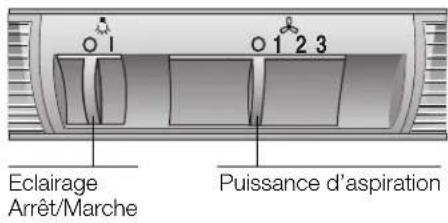

Utilisation de la hotte aspirante
La methode la plus efficace pour supprimer les buées de cuisson consiste à:
Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.
Eclairage:
Voupsouspoucezutilserleclairageaout moment,meme quand leventilateur est eteint.
Filtre et entretien
Filtres à graisse:
Vou puevez utiliser divers filtres pour retenir les particules grasses en suspension dans les buees de cuisson.
Ces nattes filtrantes sont en métal incombustible.
Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gener le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.
Nettoyage des filtres àGRAISE en métal:
En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres àGRAisse métalliques 1 fois par mois.
Ces filtres sont nettoyables au lavevaisselle. Ils peuvent changer légerement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisselle. Il ne doit pas etre coincide.
Important:
Ne lavez pas en même temps la vaissele et les filtres métalliques fortement saturés en matière grasse.
Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau tres chaude additionnee de
produit a vaisselle.
N'utilise pas de detergents aggressifs,
contenant un acide ou une base.
Ensuite, Brossez les filtres, rincez-les bien
puis laissez-les goutter.

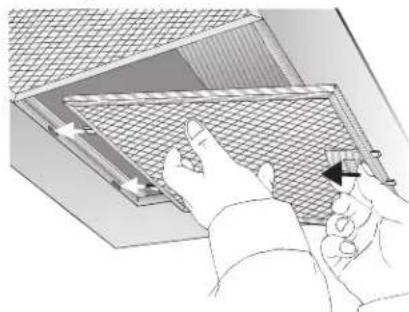

Retrait et mise en place des filtres àGRAISSÉ en métal:
- Poussez dans le sens de la flèche le cran situé contre chaque fille àGRAISSPEuis abaissez les filtres. Ce faisant, passez l'autre main sous les filtres àGRAISSSE.
- Nettoyer les filtres a graisse.
- Une fois nettoyés, remettez les filtres àGRAISSÉ en place.
Filtre à charbon actif:
Ce filtrer sert a retenir les substances odoriférantes lorsque la hotte recycle l'air. Attention:
Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gener le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à charbon actif prévenir le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un roti.
Filtre et entretien Nettoyage et entretien

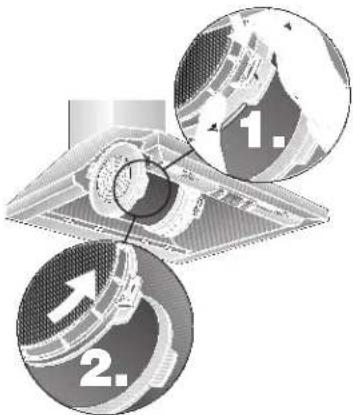

Mise en place du filtré:
- Retrez d'abord les filtres àGRAISSSE (voir la section intitulée "Retrait et mise en place des filtres à graissse en métal).
- Des cotes croit et gauche du moteur de ventilateur, installez un filtre à charbon actif puis tournez-le jusqu'à ce qu'il encrante à fond.
- Incorporporez les filtres a graissse (voir la section intitulée "Retrait et mise en place des filtres a graissse metalliques").
Démontage:
Le démontage a lieu dans l'ordre chronologique inverse.
Changement des filtres à charbon actif:
Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
- Les filtres à charbon actif sont en vente dans le commerce spécialisé (voir les accessoires en option).
N'tutilisez que des filtres d'origine.
Vous garantissez ainsi un fonctionnement
ment optimal a la hotte.
Elimination des filtrés à charbon actifsusés:
Les filtres à charbon actif ne contiennent pas de substances nocives. Vous pouvez par ex. les jeter à la poubelle des déchets résiduels.
Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche male de la prise de courant ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante a I'aide d'éponges à dos récurant. N'utilise pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.
Pour la nettoyer, utilisez de I'eau chaude additionnee de produit a vaissele ou un liquide non agressif a laver les fenetes.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essue-tout humide.
Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.
Veuillez ne nettoyer le commutateur a scourer qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnee de produit a vaisselle). Pour nettoyer le commutateur a scourer, n'utilise pas de détergent pour les surfaces en acier.
Surfaces en acier inox:
Veuiliez utilisen produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.
Nous recommendons notre détergent pour acier inoxydable, n° de ref. 461731. Adresse ou passer commande : voir le manuel du SAV.
Surfaces en aluminium, peintes et en plastique:
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N't utilisez pas de détergents aggressifs, contenant un acide ou une base.
Respectez les conditions de garantie figurant dans le cahier de service joint.

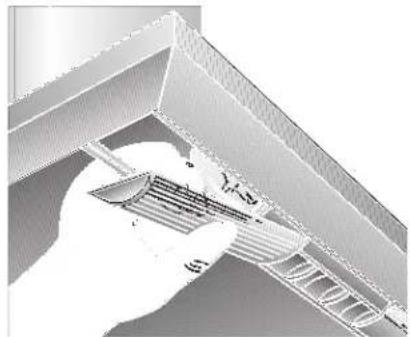

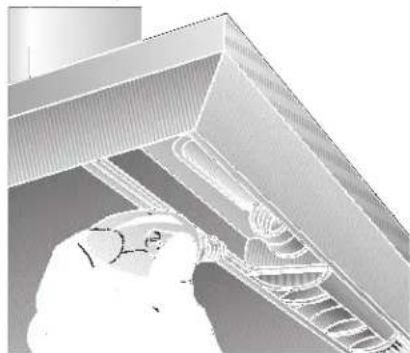

Changement du tube au néon
- Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.
- Demontez les filtres aGRAisse (voir la section intitulée "Filtre et entretien").
- Par le haut, décrantez le cache d'éclairage hors du bandeau lumineux.
- Remplacez l'ampoule defectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).
- Remettez le cache de l'éclairage en place.
- Remontez les filtres àGRAisse.
- Pour remetre la hotte sous tension, rebranchez la fiche male dans la prise de courant ou remontez le fusible/reaimez le disjoncteur.
Notice de montage:
Remarques importantes
Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire nouvel apparéil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables.Aidez-nous à éliminer I'emballage en respectant l'environnement. Demandez à votre revendeur ou à vos remarie quelles sont les formes de recyclage actuèlement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

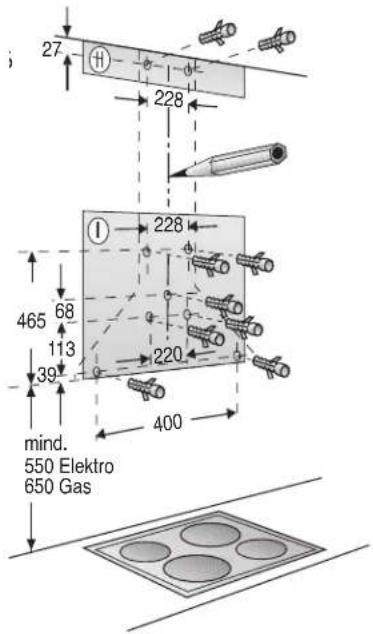

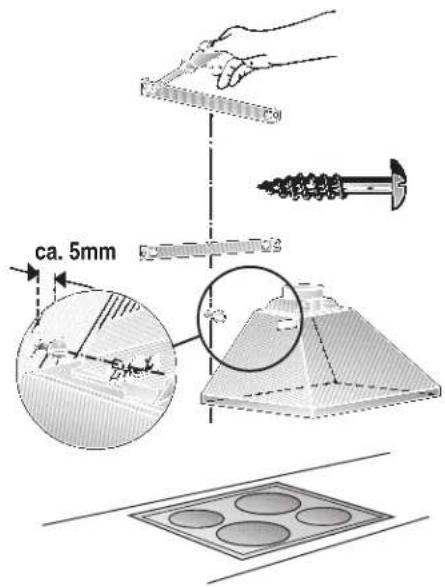

Fixez toujours la hotte bien centree au-dessus des foyer de la table de cuisson.
L'ecart minimum entre les foyer electriques et le bord inférieur de la hotte doitetre 550mm,voir fig.1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cusinières à gaz et les foyer aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyer et plus il se poursa que la vapeur montant des cassetoles se condense et forme des gouttes sur la face inférieure de la hotte.
Remarques supplémentaires concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veillez respecter les dispositions legales en vigueur dans notre pays (En Allemagne par ex: les Regles technique TRGI regissant l'in-stallation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.
Avant le montage

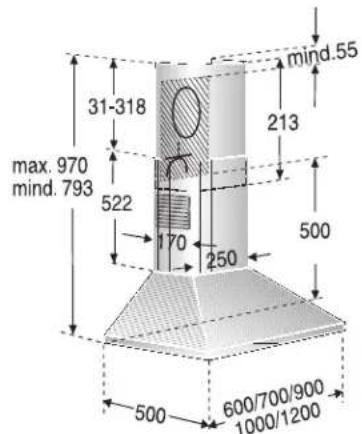

Evacuation de l'air à l'estérieur
L'air vicié est evacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.
L'air vicié ne doit jamais être evacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié devra être conforme aux arrêtes municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).
Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillesz respecter la reglementation locale et nationale applicable.
Si la hotte evacue I'air a I'estérieur et si le logement comporte des moyens de chauffage (teis par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordes à une cheminee, veiller impératifement à ce que I'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.
Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).
On y parvient en presence d'ouvertures non obturables menagées par ex. dans les portes, fêtres et en association avec des ventouises téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage réciropque ou assimilément pertnant à l'air d'affluer pour assurer la combustion.
En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.
La presence d'une ventouse telscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.
Remarque: lors de l'evaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparéils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.
Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.
Avant le montage
Si la hotte evacue l'air a I'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas deja un dans le conduit d'évacuation ou dans le conduit d'évacuation ou dans la ventouse téléscopique. Si I'appareil a eté fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.
Montage du volet anti-refoulement:
Clipsez le volet anti-refoulement dans le manchon.
Les deux volets doivent se laisser deplacer vers le haut sans résister, avec un léger amorti.
Pour que la hotte aspirante ait le meilleur rendement, veilles a ce que:
Le conduit d'évacuation soit court et lisse.
Ilaitlemoinspossibledecoudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.
L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.
Si des réclamations résultat de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.
Si les conduits ont des diamètres différents: utilisez du ruban adhési à étancher.
Si la hotte evacue I'air a l'extérieur, veillez a ce que I'apport d'air soit suffisant.
Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.
| Conduits de section Ronde Diamètre intérieur | Conduits plats Section intérieur |
| Ø 100 mm | 79 cm2 |
| Ø 120 mm | 113 cm2 |
| Ø 150 mm | 177 cm2 |
Manchon à air
Manchon à air
150 mm
Fixez le conduit d'évacuation directement sur l'orifice.
Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.
120 mm
Fixez le conduit d'évacuation directement sur l'orifice.
Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.
Mode Air recyclé
Avec filtre a charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.
Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialise.
Vous trouvez les nombres de reference des accessoires correspondants à la fin de la presente notice d'utilisation.
Preparation du mur
Le mur doit être bien plat et vertical.
Vérifiez que le mur offre une portance suffisante.
Les vis et chevilles jointes à l'appareil sont destinées à de la maconnerie massive. Si les murs ont été réalisés dans d'autres matériaux (par exemple en Rigips, en béton poreux, briques murales Poroton), utilisez des moyens de fixation qui leur soient adaptations.
Utilize des chevilles pour assurer une retenue ferme.
Poids en kg:
| Air évacue Air recyclé | ||
| 12,5 60 cm | 13,5 | |
| 70 cm | 13,0 | 14,0 |
| 90 cm | 13,9 | 14,9 |
| 100 cm | 14,8 | 15,8 |
| 120 cm | 16,0 | 17,5 |
Sous reserve de modifications constructives dans l'intérêt du progrès technique.
Branchement électrique
La fiche male de la hotte aspirante ne pourra etre branchee que dans une prise secteur a contacts de terre reglementairement posée. Installer cette prise autant que possible directement derriere le capotage de la hotte.
La prise à contacts de terre doit être raccordée à son propre circuit.
Si, après le montage de la hotte aspirante, la prise a contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif.
Si le cordon doit être raccordé définitivement au secteur:
Dans ce cas, le branchement de la hotte ne pourra etre effectue que par un Electricien-installateur agree aprres de la compagnie locale/nationale distributrice d'electricite.
Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet apparéil a été endommé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creer des risques.
\section*{Caracteristiques electriques:}
Vou les trouvrez après avoir retiré le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.
ToujoursmettreI'appareilhors tension avantd'effectuerdesréparations.
Longueur du cordon de branchement: 1,30 m.
Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparéils électriques.
Encastrement
Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.
- Retirez les filtres àGRAISSE (voir le mode d'emploi de la hotte).
- Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
- A l'aide du gabarit, marquez les positions des vis sur le mur.
Respecter l'ecart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante. - Percez 5 trous de fixation pour la hotte aspirante et 4 trous pour les cornières qui retiendron les capots de cheminée. Ces trous font 8 mm de diamètre. Enforcez les chevilles à ras du mur.
Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.
- Vissez en bas et en haut les 2 cornières qui retiendront les capots de cheminée.
- La vis mediane (sans rondelle intercalaire) sert d'accessoire pour fixer la hotte; la visser jusqu'à 5 mm env.
- Accrocher la hotte aspirante par la vis.
Encastrement
- Visser les 4 vis restantes avec leurs rondelles.
Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.
- Raccorder la hotte aux tuyaux.
- Effectuer le branchement électric de la hotte.
- Version en acier inox:
Retirez la pellicule de plastique protetegeant les deux capots en inox.
Evitez d'endommager les surfaces fragiles.
Prudence: les côtés intérieurs des capots de hote peuvent partager des arêtes vives. Risques de blessures.
Nous recommendons de porter des gants de protection pendant le montage.
- A l'aide de 2 vis courtes, visser le capot supérieur de cheminée contre la cornière de retenue.
- Poser le capot inférieur de cheminée sur la hotte aspirante puis, à l'aide de 2 vis longues, le fixer par le bas contre la hotte aspirante.
Evitez de rayer les capots en inox au moment de les monter. Utilisez par ex. le gabarit de montage pour proteger les aretes du capot inferieur de cheminée.
Ensuite, à l'aide de 2 vis courtes, visser laterralement le capot de cheminée contre la cornière de retenue.
Avant de visser les 2 vis à fond, alignez bien les capots entre eux et par rapport à la hotte.
- Remettez les filtres àGRAISSÉ en place (voir le mode d'emploi de la hotte).
