GEBRUIKSAANWIJZING VVA62E150 VIVA

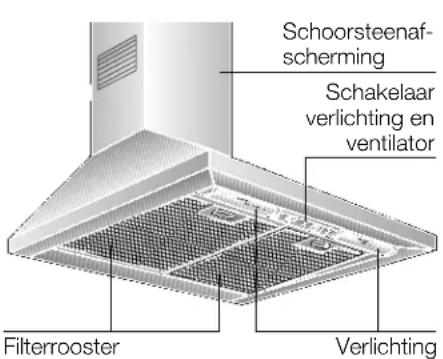

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasm aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuiqkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebruikt (zoals gas-, olie- of kolstenookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lustd worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie nicht worden overschreten.

Dit kan men bereiken wanner er door nicht-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, Zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiqkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruiksmogelijkheden

Gebruik met circulatielucht:

Hiertoe moet een koolstoffiler worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilterzijn verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achefterin deze gebruiks-aanwijzing.
De ventilator van de wasemafzuiigkap zuigt de keukendamp aan en leidtdezedoor het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilter binds de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendampiet拜登.

Voor het eerste gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijizing geldt voor verzillende uitvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreiben die Niet van toepassing zijn op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparacies können aanzienlijke gezaren voor de gebruiker ontstaan.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatie voor uw veriligteid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuel voor een volgende bezitter van het apparatus.
Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlij 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De zichtlin geegt het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamations die terug te leiden zich op de planning enuitvoering van de buisleiding.

Veiligsheidsvoorschriften

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.

Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze wordenervangen door de fabrikant, dijsklantenservice of een anderegekalificierdevakman,om gevaren tevoorkomen.

Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).

Deze afzuiqkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

Afzugkapuitsluitend met ingeschroefde lampen gebruiken.

Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.

Afzuigkap nooit zonder vetfilter gebruiken.

Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Laat kinderen nicht met het apparaat spelen.

Volwassenen en kinderen mogen het appar-. raat nooit zonder toezicht in gebruik nemen:

• wonneer zich lichamelijk, zintuiglijk of men-taal Niet in staat+zijn,

• of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedieren.

Onder de afzuiqkap Niet flamberen. Brandgevaar bij het vetfilter door opstigende vlammen.

De kookzones要去en altijd+zijn bedekt met pannen.

Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik Niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedieren van de wasemafzuiigkap

De keukenwasem worden op de doeltreffendste manier verwijderd door:
Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele Minutes na het einde van het koken.

Verlichting Uit/Aan
Ventilatorstanden

Verlichting Uit/Aan

Verlichting:

Deverlichtingkanopelkmoment worden gebrukt,ookals deventilator isuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werking van de wasemafzuiqkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmteijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normala bedrijf (dagelijks 1 tot 2uur) moet de metalen vetfilter 1× per maand worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en lately afdruipen.

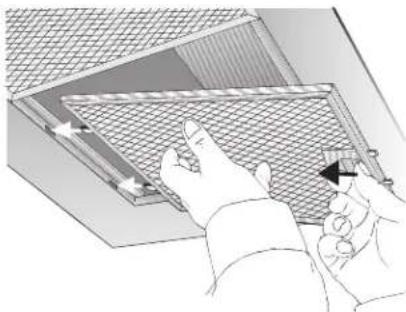

Metalen vetfilters verwijderen en aanbrengen:

1. Druk de blokkering van de vetfilters in de richting van de pij in en klap de vetfilters maar beneden.

Houd hierbij uw andere hand onder de vetfilters.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weeer aan.

Filter en onderhoud

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuiqkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaand door opeenhoping van warmte tijdens het frituren of braden.

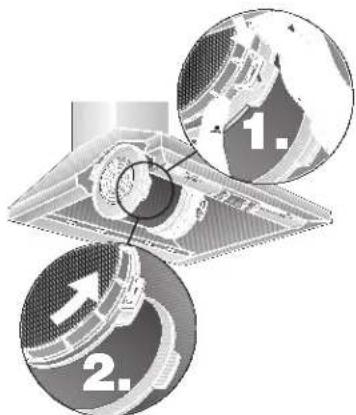

Aanbrengen:

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Breng links en rechts van de ventilatormotor een filter met actieve kool aan en draai deze goed vast.

1. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijderen:

Het verwijderen gebeurt in omgekeerde volgorde.

Vervangen van de filters met actieve kool:

Bij normala gebruik (dagelijks 1 tot 2uur)要去 de filters met actieve kool ongeveer 1x peraar worden verrangen.
De filters met actieve kool zich verwkrijigbaar in de vakhandel (zie Speciaal toebehoren).
Gebruikuitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werkinq.

Afvoer van oude filters met actieve kool:

• Filters met actieve kool bevatten geen schadelijke stoffen. U kunt ze bij het normale huisvuil doein.

Reiniging en onderhoud

Wasemafzugkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De wasemafzigkap Niet reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!

Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeck.
Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

De schakelaar alleen met een zachte, vochtige doeik reinigen (mild afwassop). Geen edelstaalreiniger voor de schakelaar gebruiken.

Edelstalen oppervlakken:

Gebruik een milde, Niet-schurende edelstaalreiniger.
Reinig alleen in de slijprichting.
Wij adviseren once edelstaalreiniger nr.461731. Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminium, lak- of kunststofoppersvlakken:

Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

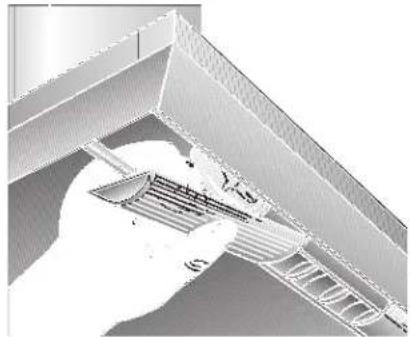

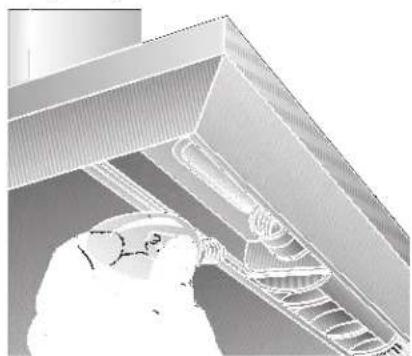

Lamp verrangen

1. Schakel de wasemafzugkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en onderhoud).
3. Verwijder de lampafschemming van bovenafuit de lamphouder.

1. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de aftscherming van de lamp weeer aan.
2. Breng de vetfilters wee aan.
3. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

Montagevoorschrift:

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw neue apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruekte materialen zijn milieuvriendelijk en kuren opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente waar de Beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzugkap is geschikt voor gebruik met luchtafvoer of met luchtcirculation.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tousElektrische kookzones en de onderkant van de wasemafzuiigkap:550mm,afb.1.
Boven een formuiis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het formuiis een gesloten, Niet verwijderbare afterschering heeft en de voor het desbetreffende land geldende voorschriften in acht worden genommen. Deze beperking geldt Niet voor gasformuizen en gasplateaus.
Hoe kleiner de afstand:tussen wase mafzuiigkap en branders is,hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuiigkap druppels hunnen vormen.

Extra voorschriften bij gaskook-appeparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijkke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en inacht worden genomen.
Slechts aan een zije van de wasemafzuiigkap mag zich na de inbouw een hove kast of hove wand bevinden. Afstand minstens 50 mm.
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuiqkap: 650 mm, afb.1.

Voor de montage

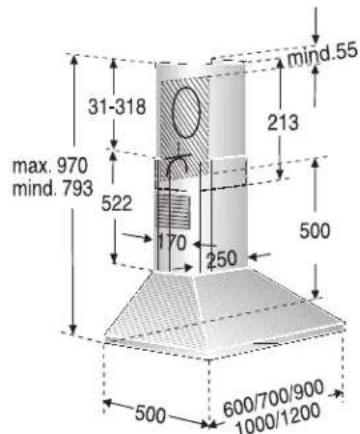

Afzugkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden aufgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officielle en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzuigkap worden gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook

installations worden gebruikt (zoals gasolie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor volderende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglichk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare opingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wedederzijde vertrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiqkap worden gebruikt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Als de afvoerlucht door de buitenmuur\ wordt geleid, moet een telescoop-murkast worden gebruikt.

Voor de montage

Bij gelebruik met luchtafvoer moet in de wasemafzuiigkap een terugsklep worden ingebouwd, als deze nicht in de afvoerbuis of in de muirkast aanwezig is. Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in de vakhandel worden verkreten.

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtansluiting.

Beide kleppen
moeten Licht verend
aar boven bewogen
kunnen worden.

Optimaal vermogen van de wasemafzuiigkap:

Korte, gladte luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

De fabrikant van de afzuigkap is Niet aansprakelijk voor reclamations die terug te leiden zich op de planning enuitvoerng van de buisleiding.
Bij afwijkende buisdiameters: dich strips gebruiken.
Bij gebruik van de wasemafzugkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Platte kanalen moeten een gelijkwaardige inwendige diameter alsronde buizen hebben. Ze dieren geen scherpe bochten te hebben.

Ronde buizen Inwendige diameter	Platte kanalen Inwendige diameter
Ø 100 mm	79 cm²
Ø 120 mm	113 cm²
Ø 150 mm	177 cm²

Luchtaansluiting 150 mm

Luchtafvoerpijr
rechtstreeks aan de
luchtaansluiting
bevestigen.

Het tussenstuk (meegeleverd of verkriijgbaar in devakhandel) op de luchtansluiting bevestigen en hierrop de afvoerbuis bevestigen.

Luchtaansluiting 120 mm

120 mm

Luchtafvoerpijr
rechtstreeks aan deluchtansluiting bevestigen.

Het tussenstuk (meegeleverd of verkrijgbaar in devakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

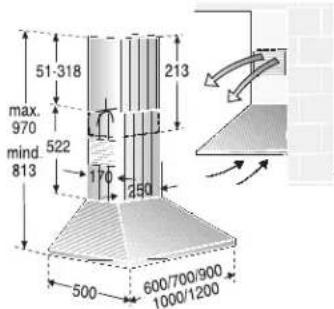

Gebruik met circulatielucht

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijing.

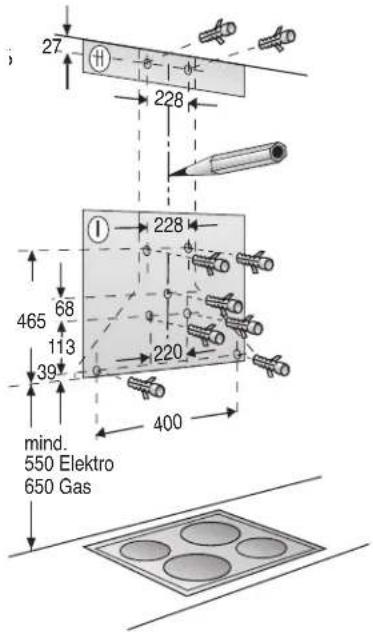

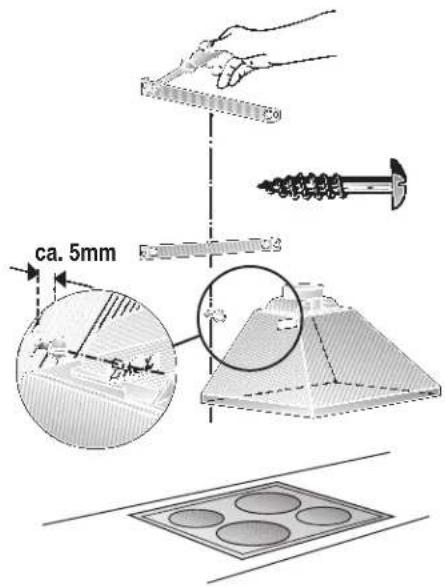

Voorbereiden van de muur

De muur moet vlak en loodrecht zich.
- Controller of de muur voldoende draagvermögen heeft.
De bijevoegde schroeven en pluggen zich geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, pereus beton, porotonstenen) bevestigingsmiddelen die waar voor geschikt zich.
Pluggen moet stevig hunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9 14,9
100 cm	14,8	15,8
120 cm	16,0	17,5

Constructiewizigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien möglichvlikvlak acheer de schoorsteenaf-scherming worden aangebracht.

Het geaarde stopcontact moet via een eigen stroomkring waar aangesloten.
Indien het geaarde stopcontact na montage van de afzuiigkap Nieteer toegankelijk is, moet een scheidingsvoorziening worden aangebracht, zoals bij een vaste aansluiting.

Als vaste aansluiting nodig is:

De wasemafzugkap mag uitsluitend door een erkende installmenter worden aangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daar bij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gezaren te voorkomen.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzuiq-kap alsijd stroomloos worden gemaatk.

Lengte van de aansluitkabel: 1,30 m.

Deze wasemafzuiqkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middellij op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuiqkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuiqkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuiqkap aan.

1. 5 gaten voor de wasemafzuiigkap en 4 gaten voor de bevestigingshaken van de schoorstenaafschemstukken boren (Ø 8 mm) en de pluggen geheel in de muur drukken.

Opmerking: let op eventueel te monteren extra toebehoren.

5.2 bevestigingshaken voor de bovenste en onderste schoorsteenafschemstukken vastschroeven.
6. Middelste schroef (zonder onderlegring) als montagehulp voor wasemafzuiigkapbevestigting tot ca. 5 mm indraaien.
7. Wasemafzigkap aan de schroef ophangen.

Inbouwen

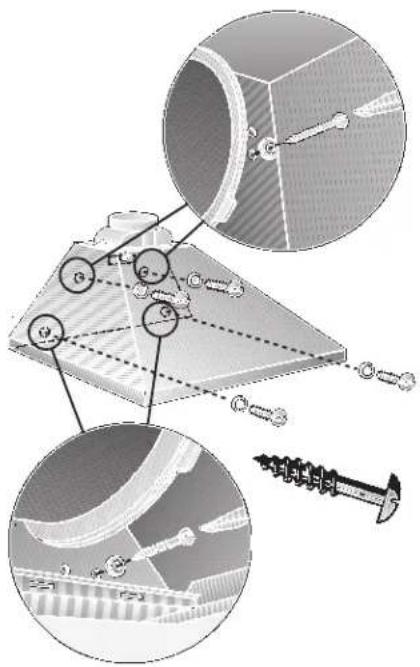

1. De overige vier schroeven met onderlegringen indraaien.

Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaatss worden gebracht.

1. Buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Bij uitvoering van edelstaal:

Beschemfolie van beideschoorsteenafschemstukkenverwijderen.
Voorkom beschadiging van de kwetsbare oppervlakken.

Voorzichtig: De binnenzijden van de schoor-steenafschemstukken kennescherpe randen hebben - kans op letsel. Wij adviseren u bij de montage werkhandsochenen te dragen.

1. Het bovenste schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

1. Het onderste schoorsteenafschemstuk op de wasemafzuiigkapplaatsen en met twee lange schroeven van onderaf vastschroeven op de wasemafzuiigkap.

Bij het aanbrengen van de afterschermstukken kunt ukrassen voorkomen door bijv. het montagesjabloon ter bescherming over de rand van het onderste afterschermstuk te leggen.

Daarna het schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

Voordat deze 2 schroeven worden vastgedraaid,要去 schoorsteenafschemming worden uitgelijnd.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

1 2 VWZ52V10

353121
