BEDIENUNGSANLEITUNG VVA62E150 VIVA
Der Lufter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung oä., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zrückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stelt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Lufungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Betriebsarten
Umluftbetrieb:
Hierzu muss ein Aktivkohlefilteringe baut werden (siehe Filter undWartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehor-Nummer finden Sie am Ende dieser Gebrauchs-anleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.
Vor dem ersten Benutzten
Wichtige Hinweise:
These Gebrauchsanleitung gilt fur mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungs merk male beschrieben sind, die nicht auf Ihr Gerät zuteffen.
- These Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchs anleitung.
Sie enthalt wichtige Infor mationen fur
Ohre Sicherheit sowie zum Gebrauch und
zur Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Altgeräte vor.
Störungen
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anrufitte angegeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.
4 For Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
Sicherheitshinweise
Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb halten.
An Schluss und Inbetriebnahme durlenur von einem Fachmann durchgefuhrtwerden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualificierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Sicherheitschinweise
Kinder nicht mit dem Gerät spielen lessen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
- wenn sie körperlich oder geistig dazu nicht in der Lage sind,
oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.
Unter der Dunstabzugshaube nicht flambieren.
Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betriebten Sie nicht alle Gas-Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betrieben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

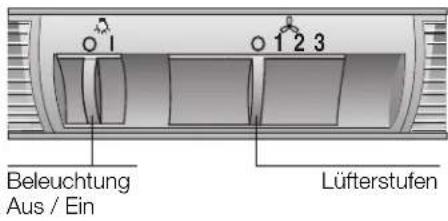

Bedieren der Dunstabzugshaube
Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst eine Minuten nach Kochende.
Beleuchtung Aus / Ein
Lüfterstufen
Beleuchting:
Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.
Reinigen der Metall-Fettfilter:
Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.
Wichtig:
Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden. Danach abbursten, gut ausspelen und abtropfen halten.

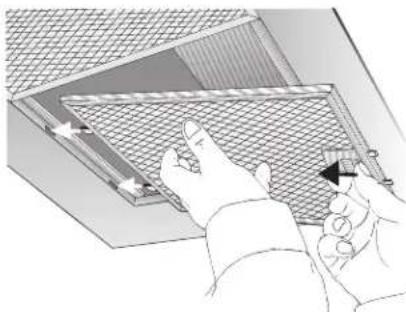

Aus- und Einbau den Metall-Fettfilter:
- Drucken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.
Fassen Sie darauf mit der anderen Hand unter die Fettfilter.
- Reinigen Sie die Fettfilter.
- Setzen Sie die gereinigten Fettfilter wieder ein.
Filter und Wartung
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim Umluftbetrieb.
Achtung:
Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.
Wichtig:
Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

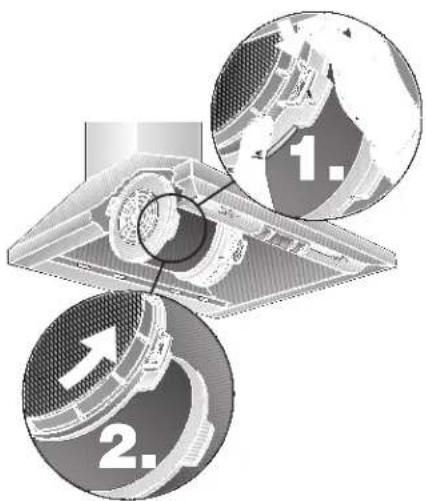

Einbauen:
- Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der MetallFettfilter).
- Setzen Sie rechts und links am Lüftermotor einen Aktivkohlefilter ein und drehenihn bis zur Verrastung fest.
- Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).
Ausbauen:
Der Ausbau erfolgt in umgekehrter Reihenfolge.
Wechsel der Aktivkohlefilter:
Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebung 1 x im Jahr ausgetaucht werden.
Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.
Entsorgung der alten Aktivkohlefilter:
Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.
Reinigen und Pflege
Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.
Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!
Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Den Schalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge). Keinen Edelstahlreiniger für den Schalter verwenden.
Edelstahloberflächen:
Verwenden Sie einen milden nicht scheuernden Edelstahleiniger.
Reinigen Sie nur in Schilffrichtung.
Wir empfehlen unseren Edelstahlreiniger Nr.461731 Bestell-Adresse siehe beiliegendes Service-Heft.
Aluminium-, Lack- und Kunststoffoberflächen:
Keine trockenen Tucher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.
Auswechseln der Lampen
- Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
- Bauen Sie die Fettfilter aus (siehe Filter und Wartung).

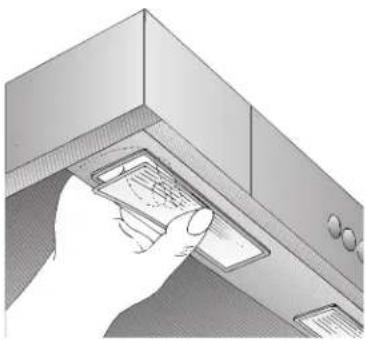

- Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

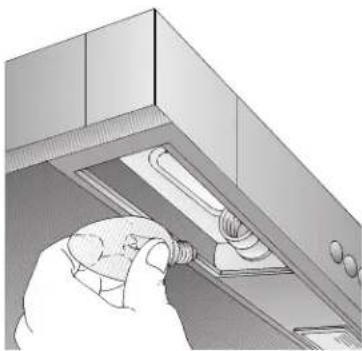

- Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14).
- Setzen Sie die Lampenabdeckung wieder ein.
- Bauen Sie die Fettfilter wieder ein.
- Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.
Wichtige Hinweise
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrer Fachhändler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdekung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto groBer ist die Mochigkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es mssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Geratehersteller beachtet werden.
Die Dunstabzugshaube darfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

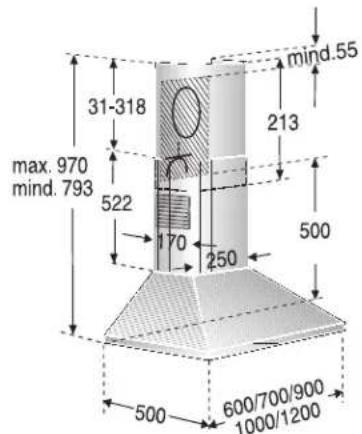

Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lufungsschacht nach oben, oder direkt durch die AuBenwand ins Freie geleitet.
Die Abluftarf wededer in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entluftung von Aufstellungsraumen von FeuerstättenClient, abgegeben werden.
Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.
Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schomsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlaufferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.
Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.
Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.a., die Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.
Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Vor der Montage
Bei Abluftbetrieb solle in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.
Montieren der Rückstauklappe:
Rückstauklappe in den Luftstutzen einklipsen.
Die beiden Klappen mussen sich leicht federnd nach oben bewegen halten.
Optimale Leistung der Dunstabzugshaube:
Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Moglichst groBe Rohrdurchmesser und groBe Rohrbogen.
Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbogen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.
Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzufahren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.
Flachkanale mussen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollen keine scharfen Umlenkungen haben.
| Rundrohr Innendurchmesser | Flachkanal Innenquerschnitt |
| Ø 100 mm | 79 cm2 |
| Ø 120 mm | 113 cm2 |
| Ø 150 mm | 177 cm2 |
Abluftstutzen 150 mm
Abluftrohr direkt am Luftstutzen befestigen.
Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen.
Abluftstutzen 120 mm
Abluftrohr direkt am Luftstutzen befestigen.
Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen.

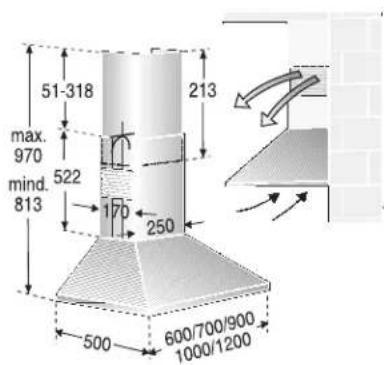

Umluftbetrieb
Mit Aktivkohlefilter, wenn keine Mochlichkeit für Abluftbetrieb vorhanden ist.
Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anleitung.

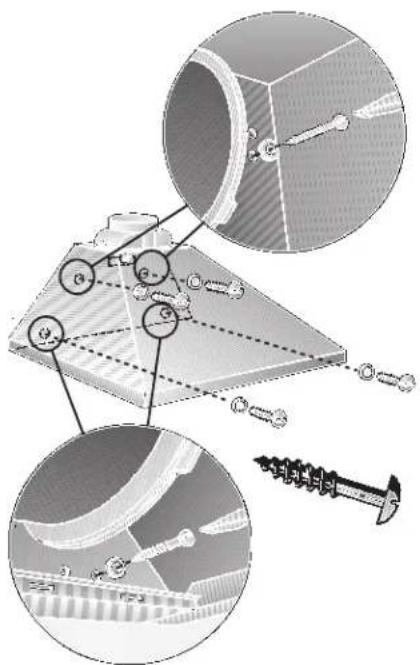

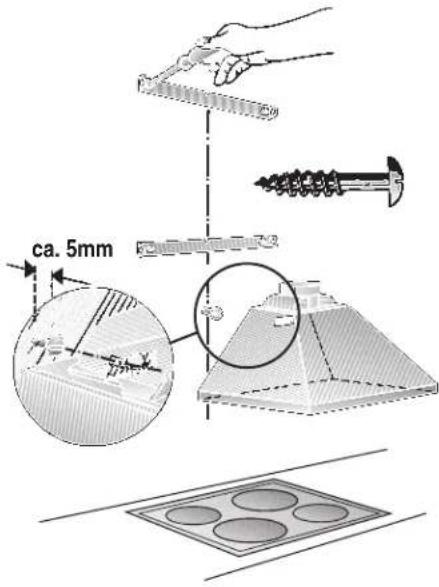

Vorbereiten der Wand
Die Wand muss eben und senkrecht sein.
Achten Sie auf eine ausreichende Tragfähigkeit der Wand.
Die beiliegenden Schrauben und Dübelsind fur massives Mauerwerk geeignet. Verwenden Sie fur andere Wandkonstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) die entspruchenden Befestigungsmittel.
Fur festen Halt der Dubel ist zu sorgen.
Gewicht in kg:
| Abluft Umluft | ||
| 12,5 60 cm | 13,5 | |
| 70 cm | 13,0 | 14,0 |
| 90 cm | 13,9 | 14,9 |
| 100 cm | 14,8 | 15,8 |
| 120 cm | 16,0 | 17,5 |
Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorenhalten.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.
Die Schutzkontaktsteckdose sollen über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zuganglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.
Installsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.
Bei Reparaturen die Dunstabzugshaube generell stromlos machen.
Lange der Anschlussleitung: 1,30 m.
These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.
Einbauen
Die Dunstabzugshaube ist fur die Montage an die Kuchenwand vorgesehen.
- Fettfilter abnehmen (siehe Gebrauchs-anleitung).
- Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
- Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben.
Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
- 5 LÖcher für die Dunstabzugshaube und 4 LÖcher für die Haltewinkel der Kaminverblendungen 8 mm bohren und Dubel wandbündig eindrücken.
Hinweis: Achten Sie auf eventuell zumontierende Sonderzubehörteile.
5.2 Haltewinkel fur die Kaminverblendungen offen und unteranschrauben.
6. Mittlere Schraube (ohne Unterleg-scheibe) als Montagehilfe fur Dunst-abzugshaubenbefestigung bis auf ca. 5 mm eindreten.
7. Dunstabzugshaube an den Schrauben einhängen.
Einbauen
- Die übrigen 4 Schrauben mit Unterlegscheiben eindreten.
Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.
- Rohrverbindung herstellen.
- Elektrische Verbindung herstellen.
- Bei Edelstahlausführung:
Schutzfolie an den beiden Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.
Vorsicht: Die Innenseiten der Kaminverblendungen können scharfkantig sein - Verletzungsgefahr.
Wir empfehlen bei der Montage Schutzhandschuhe zu tragen.
- Die obere Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben.
- Dieunte Kaminverblendung auf die Dunstabzugshaube aufsetzen und mit 2 langen Schrauben von unten an der Dunstabzugshaube festschrauben.
Vermeiden Sie Kratzer beim Aufschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblundung legen.
AnschlieBend the Kaminverblendung seitlich mit 2 kurzen Schrauben an den Haltewinkel festschrauben.
Vor dem Festdrehen der 2 Schrauben ist die Kaminverblendung auszurichten.
- Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).
