BEDIENUNGSANLEITUNG VVA62E450 VIVA

[de] Gebrauchs- und Montageanleitung 2

de Inhaltsverzeichnis

GEBRAUCHSANLEITUNG 2

Wichtige Sicherheitshinweise 2

Umweltschutz 4

Umweltschonende Entsorgung 4

Betriebsarten 4

Abluftbetrieb. 4

Umluftbetrieb 4

Gerat bedienen 5

Beleuchting. 5

Reinigen und warten. 5

Zubehor Umluftbetrieb 7

MONTAGEANLEITUNG 8

Wichtige Sicherheitshinweise. 8

Allgemeine Hinweise 9

Abluftbetrieb 9

Abluftleitung 9

Wand überprüfen. 10

Elektrischer Anschluss 10

Installation 10

InstallationVBorbereiten. 10

Installation 10

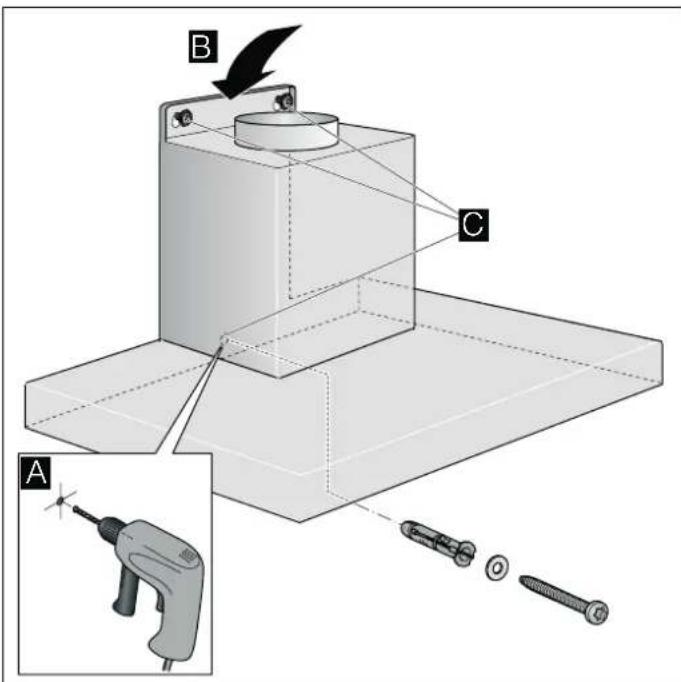

Gerat fertig installieren 11

Gerat anschlieBen. 11

Kaminverblendung montieren 11

GEBRAUCHSANLEITUNG

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

Wichtige Sicherheitshinweise

These Anleitung sorgfältiglesen. Nur dann konnen Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungsort verantwortlich.

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 8 Jahre und äther und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.

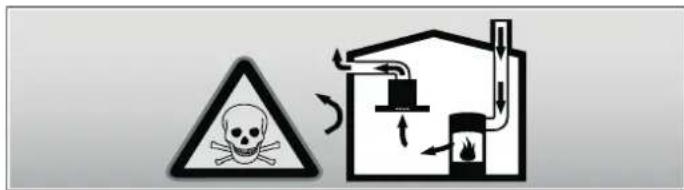

Lebensgfahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z.B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusückgesaugt.

Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z.B. in Turen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

Fettfilter mindestens alle 2 Monate reinigen.

Gerat nie ohne Fettfilter betreiben.

Die Fettablagerungen im Fettfilter konnen sich entsünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- HeiBes Öl und Fett entszündet sich Schnell.
HeiBes Öl und Fett nie unbeaufsichtigt lasen. Nie ein Feuer mit Wasser loschen.
Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ahnlichem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachten Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.

Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.

Stromschlaggefahr!

Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Ursachen für Schäden

Achtung!

Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.

Defekte Lampen immer sofort ausauschen, um eine Überlastung der restlichen Lampen zu verhindern.

Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.

Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.

Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.

Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).

Umweltschutz

Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Umweltschonende Entsorgung

Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Betriebsarten

Dieses Gerät konnen Sie im Abluft- oder Umluftbetrieb einsetzen.

Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zurückgefuhrt.

Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehör-Nummern finds Sie am Ende der Gebrauchsanleitung.

Gerät bedienen

These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst weniger Minuten nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.

Bedienfeld

Erläuterung

Licht Ein/Aus
0,1 Lüfter Aus/Lüfterstufe 1
2	L	ü	f	t	e	r	s	t	u	f	e
3	L	ü	f	t	e	r	s	t	u	f	e

Lüfter einstellen

Einschalten

Drucken Sie die Taste 1, 2 oder 3.

Ausschalten

Drucken Sie die Taste 0.

Beleuchting

Die Beleuchtung konnen Sie unabhängig von der Lüftung ein- und ausschalten.

Drucken Sie die Taste.

Reinigen und warten

Verbrennungsgefahr!

Das Gerät wird während des Betriebs heißt, besonderss im Bereich der Lampen. Vor der Reinigung Gerät abkühlen halten.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursa-chen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.

Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe/TRagen.

Reinigungsmittel

Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

keine scharfen oder scheuernden Reinigungsmittel,
keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
keine Hochdruckreiniger oder Dampfreiniger.

Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus.

Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beliegen.

Bereich Reinigungsmittel

Edelstahl HeiBe Spüllauge:Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen.Edelstahlflächen nur in Schliffrichtung reinigen.Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemit- tel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünnauf-tragen.
Lackierte Oberflächen	HeiBe Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Keinen Edelstahlreiniger verwenden.
Aluminium und Kunststoff	Glasreiniger:Mit einem weichen Tuch reinigen.
Glas Glasreiniger:	Mit einem weichen Tuch reinigen. Kei-nen Glasschaber verwenden.
Bedienelemente HeiBe Spüllauge:Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen.Beschädigungsgefahr der Elektronik durch eindringende Nässe.Bedienelemente nie mit nassem Tuch reinigen.Keinen Edelstahlreiniger verwenden.

Metallfettfilter reinigen

Brandgefahr!

Die Fettablagerungen im Fettfilter konnen sich entzünden.

Fettfilter mindestens alle 2 Monate reinigen.

Gerat nie ohne Fettfilter betreiben.

Hinweise

• Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
  Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
  Die Metallfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.

In der Geschirrspulmaschine:

Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.

Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
- Stellen Sie die Metallfettfilter locker in die Geschirrspulmaschine. Die Metallfettfilter * dürfen nicht eingeklemmt werden .

Von Hand:

Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.

Weichen Sie die Metallfettfilter in heiBer Spullauge ein.
- Verwenden Sie zur Reinigung eine Bürste und spulen Sie die Filter danach gut aus.
Lassen Sie die Metallfettfilter abtropfen.

Oft konnen Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.

Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.

Metallfettfilter ausbauen

1.Verriegelung offen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metalfetffilter aus der Halterung hersausnehmen.

Hinweise

Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.

3.Metallfettfilter reinigen.

Metallfettfilter einbauen

1.Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen.
2.Metalfettfilter nach oben klappen und Verriegelung einrasten.

Störungstabelle

Störung mögliche Ursa-che		Lösung
Gerät faktio-niert nicht	Stecker ist nicht eingesteckt	Gerät am Stromnetz anschließen
	Stromausfall Prüfen, ob andere Kuchen-geräte funktionieren
	Sicherungdefekt	Im Sicherungskosten prü-fen, ob die Sicherung für das Gerät in Ordnung ist
Die Beleuch-tung faktio-niert nicht.	Die Lampen sind defekt.	Lampen auswechseln, siehe Kapitel "Lampen aus-wechseln".

Lampen auswechseln

Stromschlaggefahr!

Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.

Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung (siehe Lampenfassung oder Typenschild im Innenaum des Gerätes - dazu Metallfettfilter ausbauen.

Halogenlampen auswechseln

Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.

1. Lampenring vorsichtig mit einem geeigneten Werkzeug entfernen.
2. Lampe Herausziehen und durch den gleichen Lampentyp ersetzen.

1. Lampenabdeckung einsetzen.
2. Netzstecker einstecken bzw. Sicherung wieder einschalten.

Gluhlampen auswechseln

1. Lampenabdeckung leicht anheiten und zur GeräteauBenseite schieren.
2. Lampe Herausdrehen und durch den gleichen Lampentyp ersetzen.

1. Lampenabdeckung einsetzen.
2. Netzstecker einstecken bzw. Sicherung wieder einschalten.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch umunnöttige Technikerbesuche zu vermeiden.

Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerates (dazu Metalfettfilter ausbauen).

Damit Sie bei Bedarf nicht langeuchen * müssen , * konnen Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.

E-Nr. FD-Nr.

Kundendienst

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.

Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.

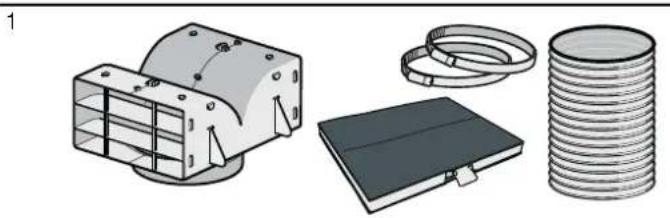

Zubehör Umluftbetrieb

(nicht im Lieferumfang enthalten)

Erstausstattung

Wechselfilter

2

1VVZ52V40

2705431

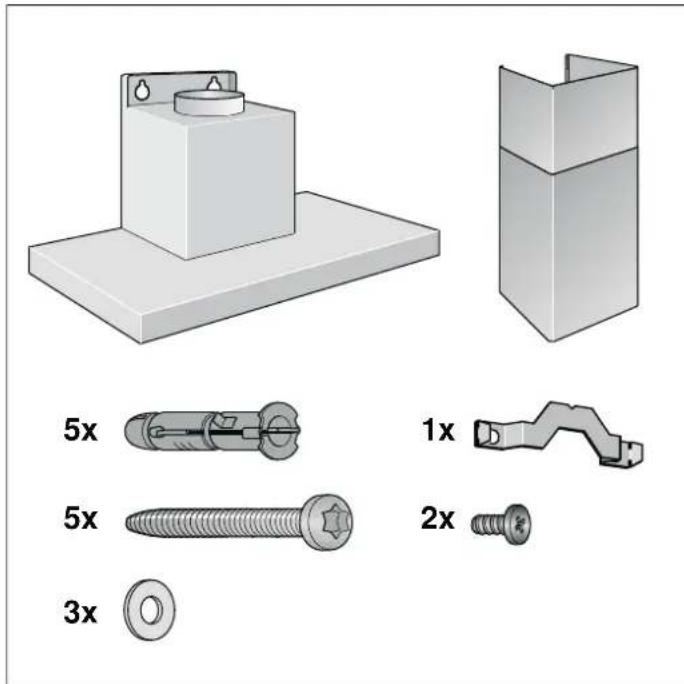

MONTAGEANLEITUNG

Dieses Gerät wird an der Wand installiert.
Fur zusätzliche Sonderzubehörteile (z.B. für Umluftbetrieb) die dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

Wichtige Sicherheitshinweise

These Anleitung sorgfältig lesen. Nur dann konnen Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

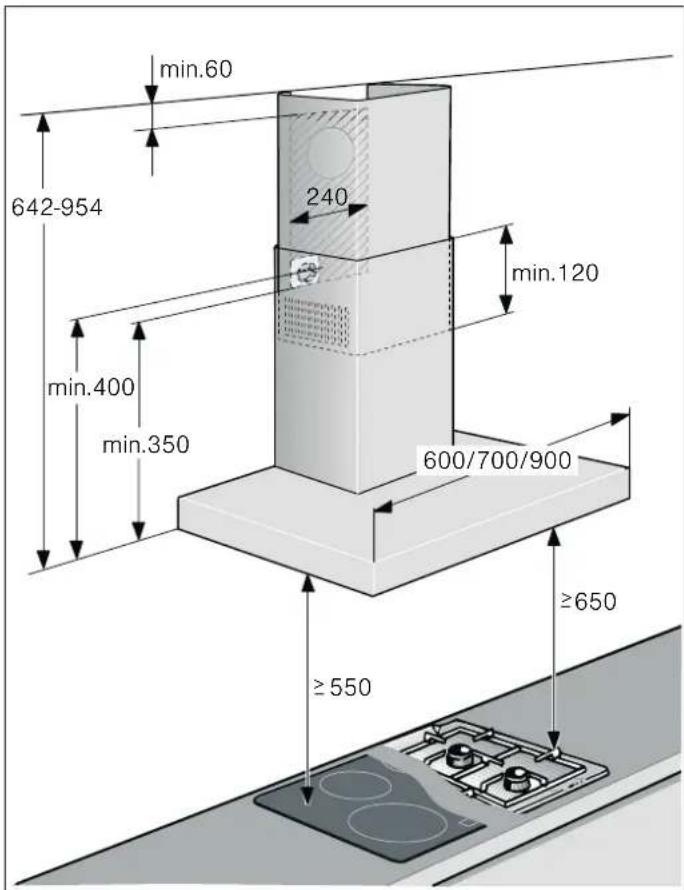

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.

Für die Installation mussen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

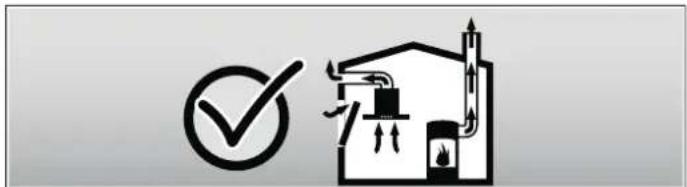

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z.B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusückgesaugt.

Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Bei Installation einer Luftung mit einer kaminggebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.

Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzüden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.

Das Gerätarf nur an einer Seite direkt...,
naben einem Hochschrank oder einer
Wand installiert werden.Der Abstand zur
Wand oder zum Hochschrank muss mind.
50 mm betragen.

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Ist das Gerät nicht ordnungsgemäß an der Wand befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.

Stromschlaggefahr!

Bauteile innerhalb des Gerätes konnenscharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.

Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speiten halten.

Allgemeine Hinweise

Abluftbetrieb

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telestkop-Mauerkasten verwendet werden.

Abluftleitung

Hinweis: Für Beanstandungen, die auf die Rohrstrecke zusückzufahren sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.

Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.

Durch lange raue Abluftrohre, vile Rohrbogen oder Rohrdurchmesser, die kleiner als 150~mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung mussen aus nicht brenbarem Material sein.

Rundrohre

Es wird ein Innendurchmesser von 150 mm empfohlen, jeder mindestens 120 mm.

Flachkanäle

Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.

Wand überprüfen

Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
Die Tiefe der Bohrlocher muss der Lange der Schrauben entsprechen. Die Düblemüssen einen festen Halt haben.
Die beiliegenden Schrauben und Dubel sind fur massives Mauerwerk geeignet. Fur andere Konstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.

Elektrischer Anschluss

Stromschlaggefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklommen. Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenaum des Gerätes, dazu Metallfettfilter ausbauen.

Lange der Anschlussleitung: ca. 1,30 m

Dieses Gerät entspricht den EG-Funkentstörbestimmungen.

Dieses Geratarf Nur an eine vorschrifsmaBig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst innerhalb der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Installation des Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei einem erforderlichen Festanschluss muss in der Installation ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherungen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausfuhren.

Installation

InstallationVBorbereiten

Achtung!

Stellen Sie safer, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohy befinden.

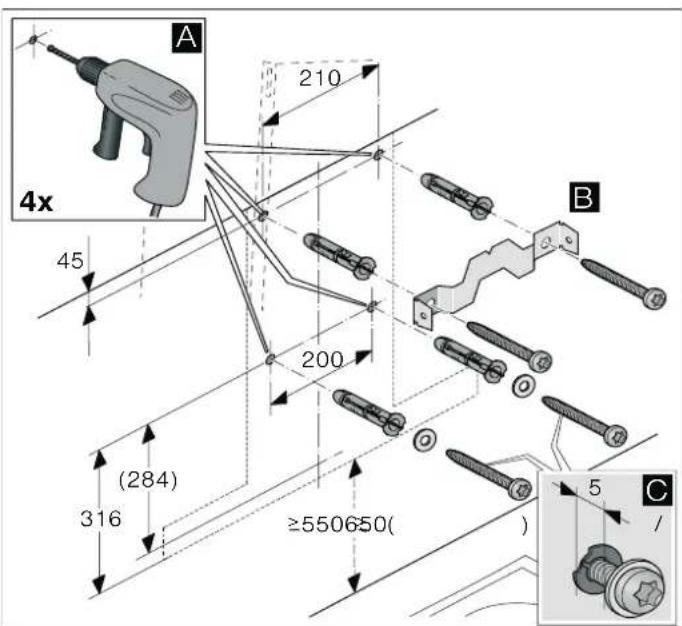

1.Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand zeichnen.
2. Positionen für die Schrauben und die Kontur des Einhangebereiches anziehnen.
3.Locher mit 8 mm und Bohrtiefe 80 mm bohren und die Dubei wandbundig eindrucken. A
4. Haltewinkel for die Kaminverblendung anschrauben. B
5.2 Befestigungsschrauben mit Unterlegscheiben bis auf ca. 5 mm eindrehen.

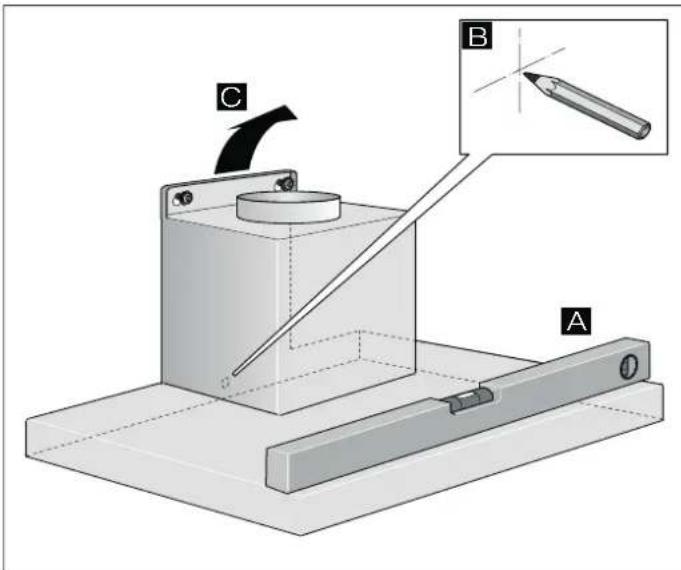

Installation

1.Gerat aufhängen und ausrichten. A
2.Die Bohrung fur die Sicherungsschraube anzeichen. B

3.Gerat wieder abhängen.

Gerät fertig installmenten

1. Das Loch für die Sicherungsschraube 8 mm und Bohrtiefe 80 mm bohren und den Dubel wandbündig eindrücken. A
2. Schutzfolie vom Gerat zuerst an der Rückseite und nach der Montage vollständig abziehen.
   3.Gerat aufhagen. B
3. Sicherungsschraube - mit Unterlegscheibe - eindreten und alle Schrauben fest anziehen. C

Gerät anschließen

Abluftverbindung herstellen

Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.

1. Abluftrohr direkt am Luftstutzen befestigen.
2. Verbindung zur Abluftöffnung herstellen.
3. Verbindungsstellen geeignet abdichen.

Stromanschluss herstellen

1. Netzstecker in die Schutzkontaktsteckdose stecken.
2. Bei einem erforderlichen Festanschluss,itte die Hinweise im Kapitel Elektrischer Anschluss beachten.

Kaminverblendung montieren

Verletzungsgefahr!

Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe tragen.

1. Kaminverblendungen trennen.
   Dazu das Klebeband abziehen
2. Schutzfolien an beiden Kaminverblendungen abziehen.
3. Kaminverblendungen ineinander schieben.

Hinweise

Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der äußeren Kaminverblendung legen.
- Schlitze der inneren Kaminverblendung nach unten.

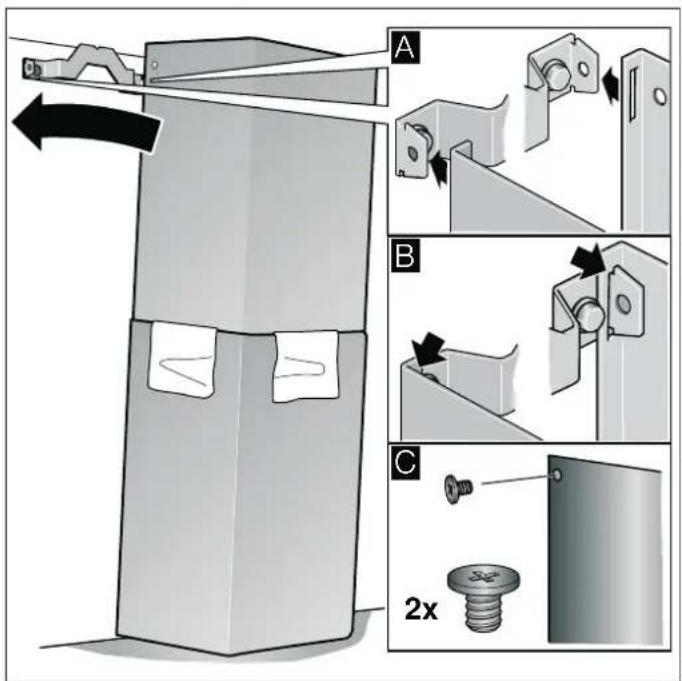

1. Kaminverblendungen auf dem Gerät aufsetzen.
2. Innere Kaminverblendung nach oben schieben und links und rechts am Haltewinkel einhängen. A
3. Kaminverblendung nach unter einrasten. B
4. Kaminverblendung mit zwei Schrauben seitlich an den Halte-winkel schrauben. C

en Table of contents

INSTRUCTION MANUAL. 12

Teruggezogen verbrandingsgassen können leiden tot vergifting.

Teruggezogen verbrandingsgassen können leiden tot vergifting.

BSH Hausgeräte Vertriebs GmbH

Carl-Wery-Str. 34

81739 Munchen

DEUTSCHLAND
