[nl] Gebruiksaanwijzing en installatievoorschrift 45

Dunstabzugshaube

Extractor hood

Hotte

Afzuigkap

Abb. 1

GAS

GAZ

KAASU

GASS

ELEKTRO

ELECTR.

ELETT.

EL.

min. 650

min. 430 23333

Gebrauchsanleitung

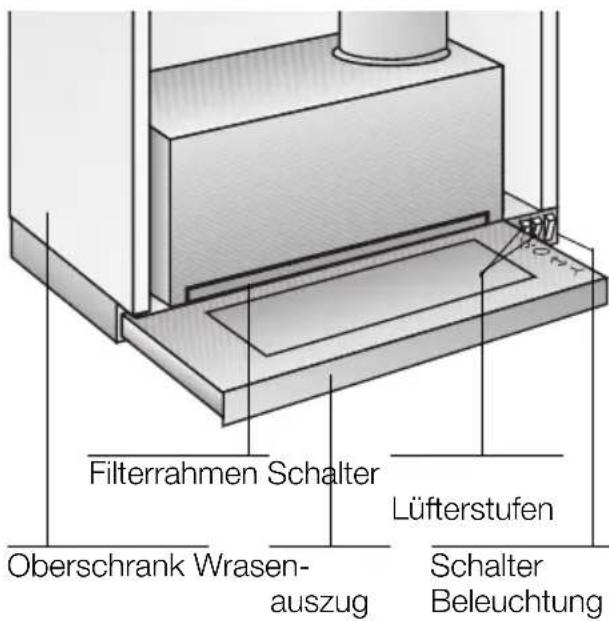

Gerätebeschreibung

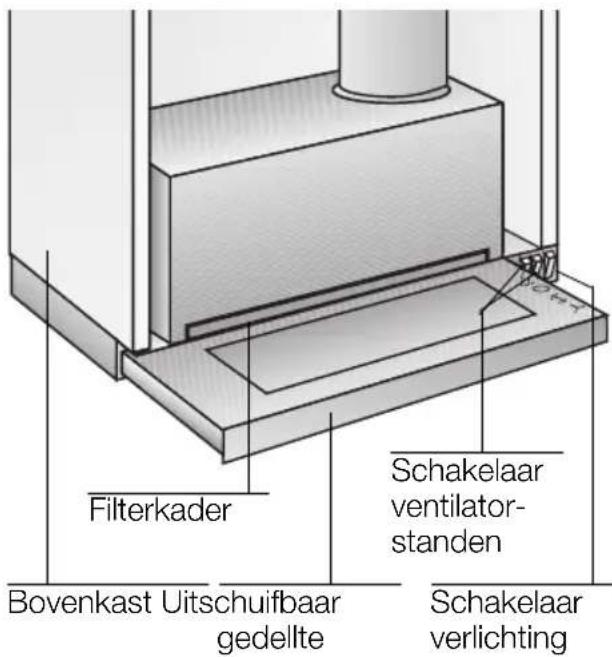

Beschrijving van het apparaat

Filterkader Bovenkast Uitschuifbaar gedelte Schakelaar ventilator- standen Schakelaar verlichting

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

☐ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.
☐ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
☐ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠️De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

☐ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

☐ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.

☐ Het koolstofffilter bindt de reukstoffen.

⚠ Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

☐ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
☐ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

☐ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
☐ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.
- Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

⚠ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.

⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

⚠ Laat kinderen niet met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

- wanneer zij lichamelijk, zintuiglijk of men- taal niet in staat zijn,

- of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen.

⚠️Onder de afzuigkap niet flamberen. ! Brandgevaar bij het vetfilter door opstijgende vlammen.

⚠ De kookzones moeten altijd zijn bedekt met pannen.

⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

⚠ Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de afzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.

□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Inschakelen van de ventilator:

1. Uitschuifbaar gedeelte uittrekken.

1. Gewenste ventilatorstand kiezen.

Bedieningselementen van de verschillende modellen:

Stand 1

Stand 2

2 3

Stand 1

2 3

Stand 2

2 3

Stand 3

Stand 3

Stand 1

Stand 2

Uitschakelen van de ventilator:

□ Uitschuifbaar gedeelte naar binnen duwen tot aan de aanslag.

N.B.: bij het opnieuw uittrekken van het uitschuifbaar gedeelte werkt de ventilator in de laatst gekozen stand.

Verlichting:

Uit

Aan

N.B.: de verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanneer het uitschuifbaar gedeelte naar binnen is geduwd.

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukenwasem kunnen verschillende vetfilters worden gebruikt.

Om het vetfilter te kunnen vervangen, moet het filterkader worden verwijderd.

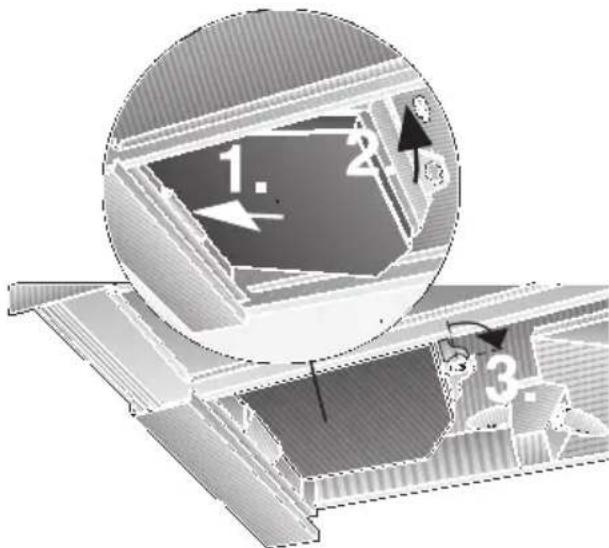

Demonteren en monteren van het filterkader:

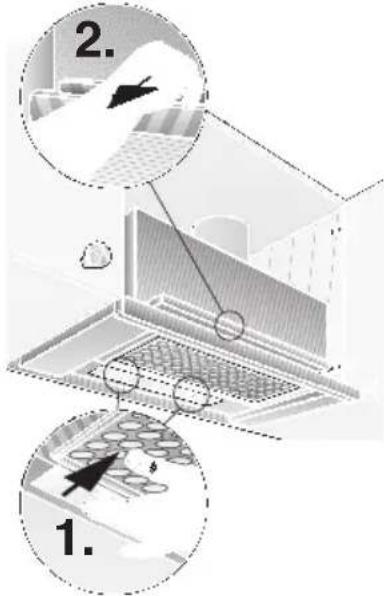

Demonteren:

1. Kastdeur openen.

2. Filterkader aan de handgrepen in het kijkglas naar voren duwen en daarna helemaal naar buiten trekken.

1. Filterkader tegen het huis plaatsen en helemaal naar binnen duwen.

2. Kastdeur sluiten.

Vlies-vetfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten wordt de ontvlambaarheid groter en kan de werking van afzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd vervangen van het vlies-vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

□ Bij normaal gebruik (1 tot 2 uur per dag) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen.

□ Bij bedrukte vlies-vetfilters uiterlijk wanneer de gekleurde opdruk onduidelijk wordt.

- Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheidsvoorschriften voldaan en wordt een optimale werking gewaarborgd.

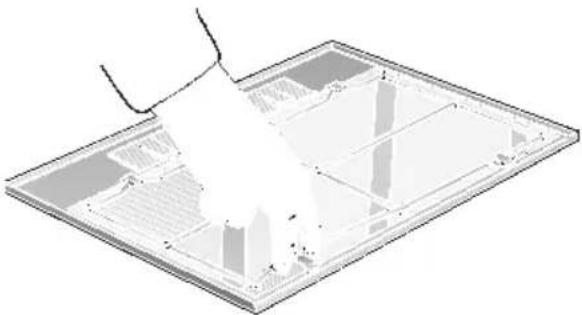

Verwijderen en aanbrengen van het vlies-vetfilter:

1. Deur tot de aanslag open klappen.
2. Vlies-vetfilter vervangen.
3. Draadrooster weer inzetten.

De filtermat bestaat uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethou- dende resten wordt de ontvlambaarheid groter en kan de werking van afzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Filter en onderhoud

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.

☐ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Daarna afborstelen, goed schoon- spoelen en laten afdruipen.

Verwijderen en aanbrengen van het metalen vetfilter:

Zie demontage en montage van het vlies-vetfilter.

Filter met actieve kool:

Voor het binden van reukstoffen bij gebruik met luchtcirculatie.

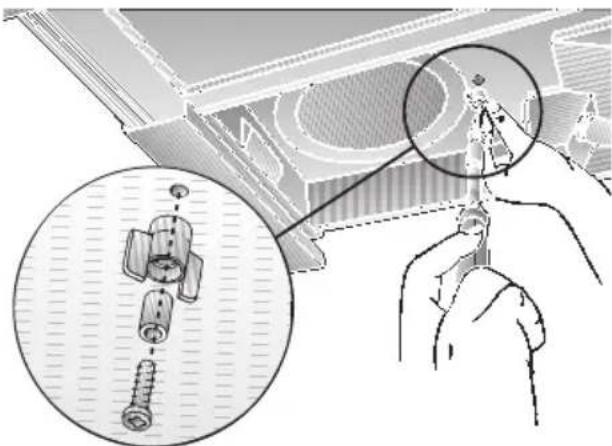

Monteren en demonteren:

1. Filterkader demonteren. (zie filter en onderhoud).

2. Bout door vleugelmoer en huls steken en in huis draaien (alleen bij de eerste montage nodig).

- Bout en vleugelmoer worden bij het filter met actieve kool meegeleverd -.

1. Filter met actieve kool in de bovenste linkerhoek van het huis plaatsen, omhoog draaien en met de vleugelmoer vastdraaien.

1. 2 3

1. Filterkader weer inbouwen.

Het demonteren van het filter met actieve kool vindt plaats in omgekeerde volgorde.

Vervangen van het filter met actieve kool:

Bij normaal gebruik (1 tot 2 uur per dag) moet het filter met actieve kool ongeveer eenmaal per jaar worden vervangen. Het filter met actieve kool is verkrijgbaar in de vakhandel (zie speciaal toebehoren).

- Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

⚠️ De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

• Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
  □ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
  Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
  ☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠️ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

• Gebruik een milde, niet-schurende edelstaalreiniger.
  □ Reinig alleen in de slijprichting.
  □ Wij adviseren onze edelstaalreiniger nr. 461731.
  Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
☐ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

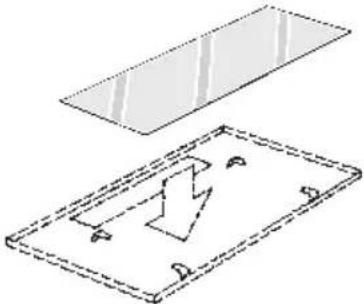

Bij apparaten met glasplaat in het uitschuifbaar gedeelte:

☐ De glasplaat kan gemakkelijk worden verwijderd en in de vaatwasmachine worden gereinigd.

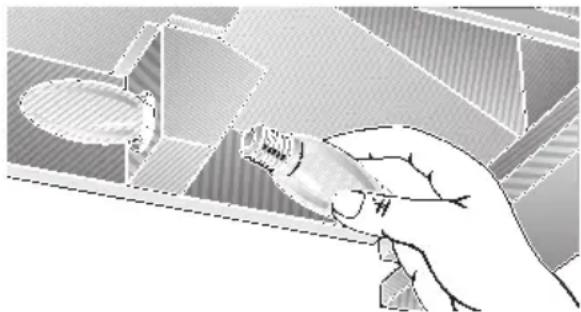

Vervangen van de lamp

1. Afzuigkap uitschakelen en stroomloos maken door de stekker uit het stopcontact te trekken of de zekering te verwijderen.
2. Uitschuifbaar gedeelte naar buiten trekken en het filterkader verwijderen.
3. Lamp vervangen (in de handel verkrijgbare kaarslamp, max. 40 watt, fitting E 14).

1. Filterkader weer aanbrengen.
2. Stekker weer in het stopcontact steken of zekering inschakelen.

Belangrijke voorschriften

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠️De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠️De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

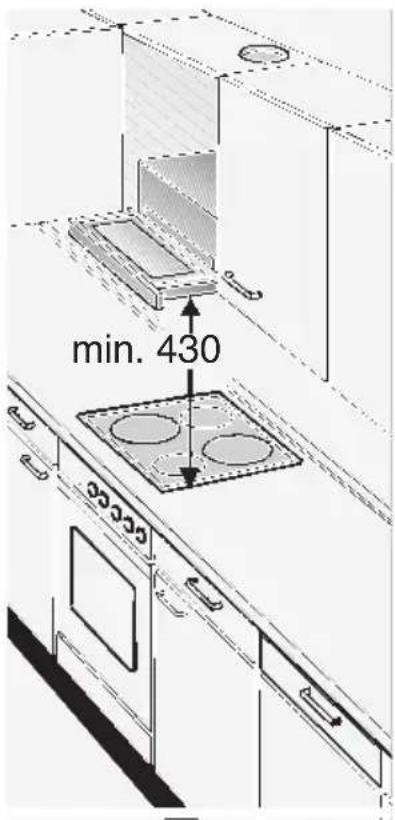

⚠ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠️Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

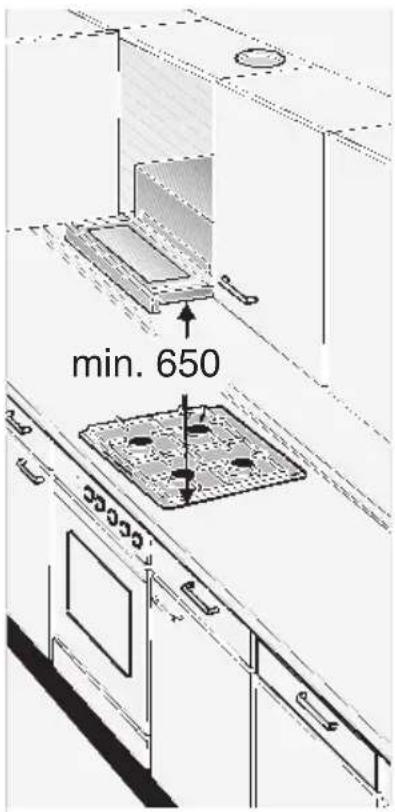

⚠️Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

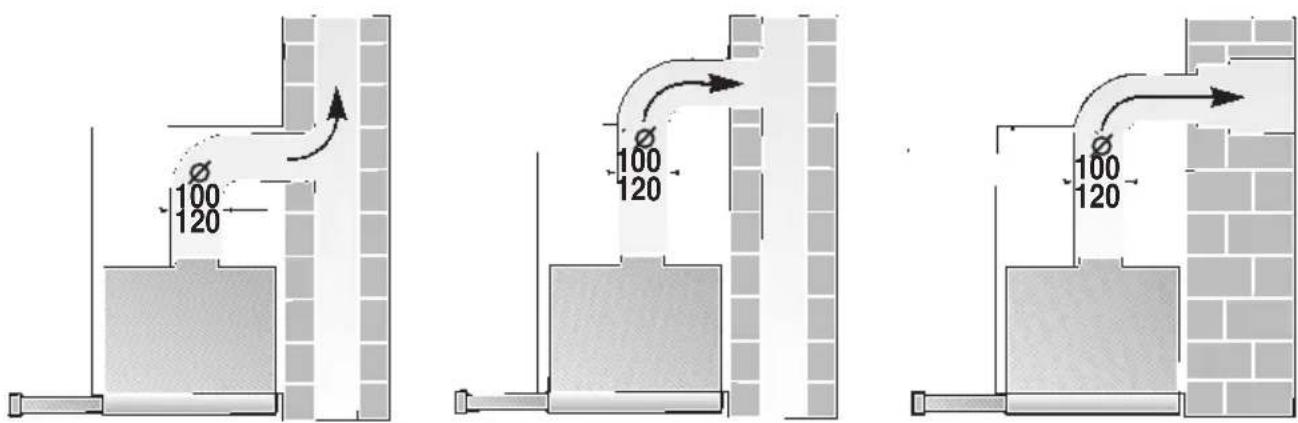

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Voor een optimaal vermogen van de afzuigkap:

Korte, gladde afvoerpijp.

☐ Zo weinig mogelijk pijpbochten.

☐ Zo groot mogelijke pijpdiameter (optimaal ∅ 120 mm) en grote pijpbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

⚠ De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

□ Ronde buizen.

Wij raden

binnendiameters van minstens 120 mm aan.

□ Niet-ronde kanalen moeten een bin-nendiameter hebben die gelijkwaardig is aan die van ronde buizen met een inwendige diameter van 100 of 120 mm.

Ze dienen geen scherpe bochten te hebben.

∅ 100 mm ca. 78 cm

∅ 120 mm ca. 113 cm

Bij afwijkende buisdiameters:

□ Afdichtstrip inzetten.

□ Bij gebruik met luchtafvoer

altijd zorgen voor voldoende toevoer van lucht.

Aansluiting afvoerbuis:

Buisdiameter: 100 of 120 mm:

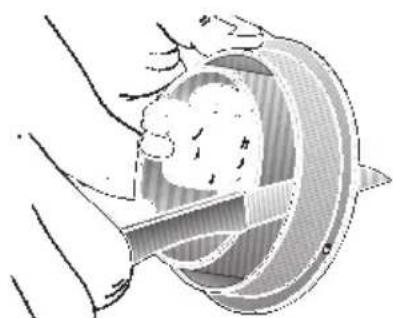

□ Meegeleverde afvoeraansluiting inzetten en tot aan de aanslag indraaien.

Bij buisdiameter 120 mm het binnenste gedeelte van de afvoeraansluiting uitsnijden.

Luchtafvoer naar boven:

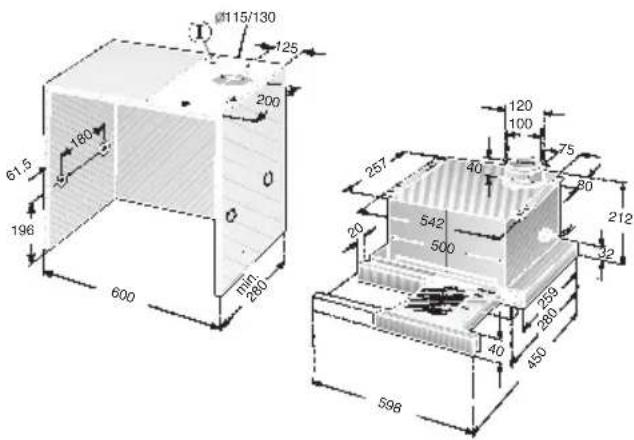

☐ Daarvoor opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel. – Sjabloon Ⓘ is meegeleverd –.

Ø115/130 125 200 61.5 180 196 0 MIN. 260 600 257 40 120 100 75 30 212 20 542 500 259 280 40 450 32 598

Luchtafvoer rechtstreeks naar achteren:

- binnen de bovenkast -.

☐ Daarvoor opening maken in de achterwand van de bovenkast met uitsparing voor elektrische aansluitkabel.

Gebruik met circulatielucht

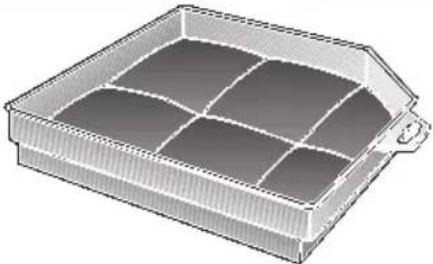

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

⚠️De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u in de gebruiksaanwijzing.

- Opening maken in het plafond van de bovenkast met uitsparing voor elektrische aansluitkabel.

– Sjabloon Ⓘ is meegeleverd –.

Voorbereiden bovenkast

⚠️ Minimumafstand tussen de kookzones of branders en de afzuigkap van 650 mm (bij gasfornuis) of 430 mm. (bij elektrisch fornuis) in acht nemen.

Deze afzuigkap is bedoeld om te worden ingebouwd in een bovenkast met de volgende afmetingen:

Breedte: 600 mm

Diepte: 280 tot 350 mm

Hoogte: min. 280 mm.

Voorbereiden:

1. Kastbodem, indien aanwezig, verwijderen.

⚠️ De stabiliteit van de kast moet zijn gewaarborgd.

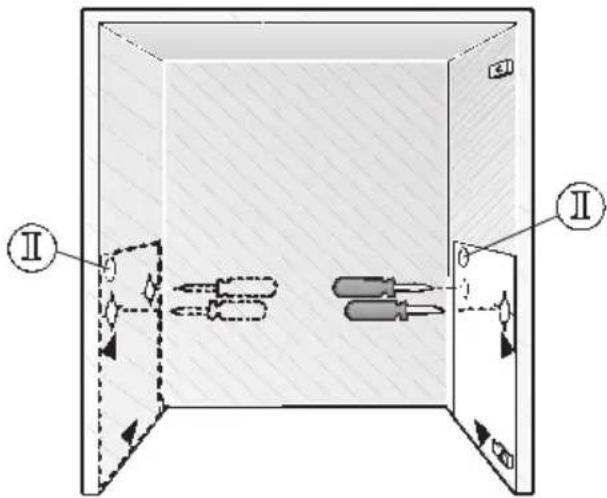

1. Zowel rechts als links twee bevestigingspunten aan de binnenzijden van de kast aftekenen en met een priem insteken.

Wanneer er wordt geboord:

∅ 2 mm - max. 10 mm diep.

Voor het aftekenen van de bevestigingspunten de meegeleverde sjabloon ⑪ gebruiken.

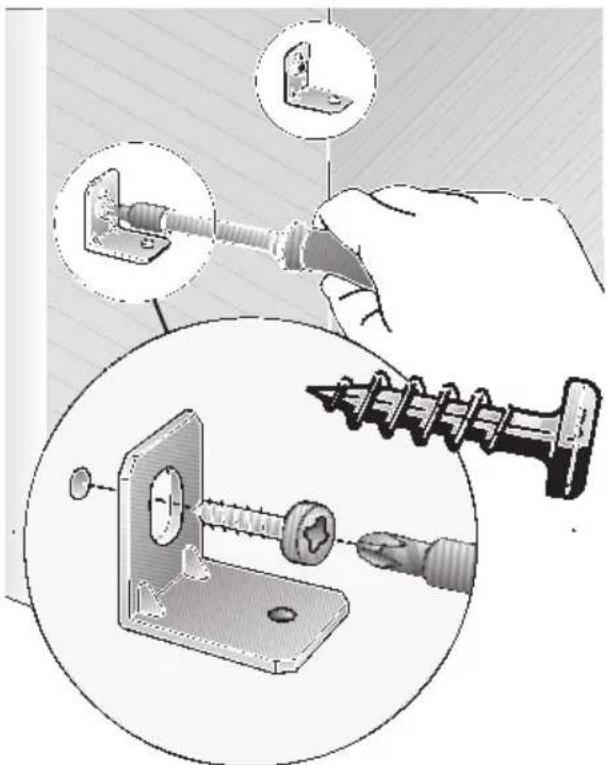

Let op:

☐ De bevestigingspunten op de sjabloon zijn zo bepaald dat een 20 mm dikke handgreeprand aansluitend op de kast kan worden gemonteerd.

□ Wanneer geen handgreeprand wordt gemonteerd, moeten de bevestigingspunten 20 mm naar voren worden verplaatst.

Bij kastdiepten van meer dan 280 mm

kan het apparaat naar achteren worden verplaatst,

... wanneer de lichtlijst van de inbouw-keuken naar achteren is verplaatst.

... wanneer de handgreeprand meer dan 20 mm dik is.

Daarvoor de bevestigingspunten zo ver als nodig naar achteren verplaatsen.

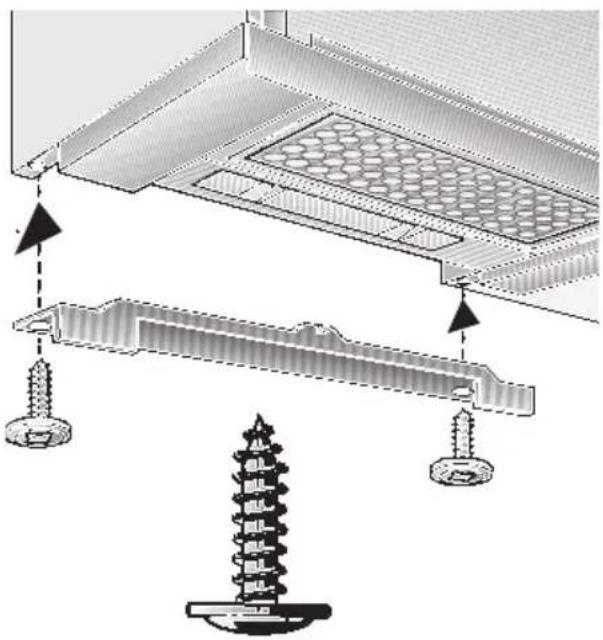

1. De vier meegeleverde bevestigingshaken op hun plaats brengen en vastschroeven.

Inbouwen in de bovenkast

1. Kastdeur op de juiste plaats brengen wanneer het scharnier na het inbouwen van de afzuigkap niet meer bereikbaar is.
2. Afzuigkap op de bevestigingsshaken plaatsen en naar binnen schuiven.

Belangrijk: de afzuigkap moet stevig op de vier bevestigingsshaken liggen.

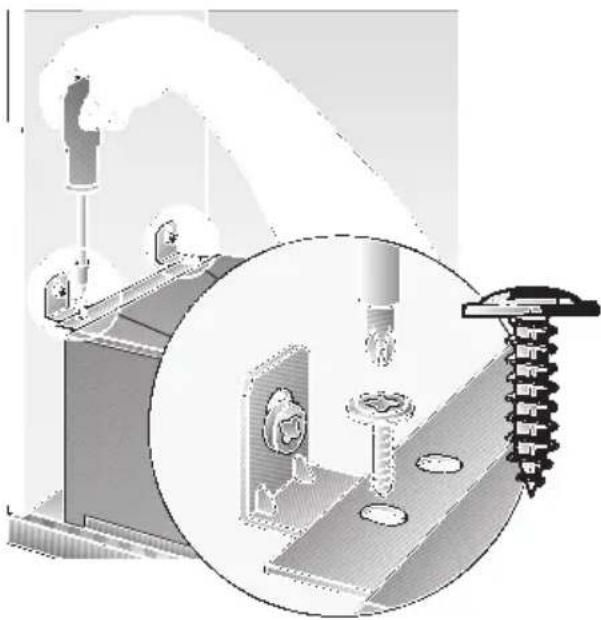

1. Meegeleverde vier schroeven losjes indraaien, afzuigkap op zijn plaats brengen en vastschroeven.
   ⚠️ Controleren of de afzuigkap stevig in de kast is bevestigd.

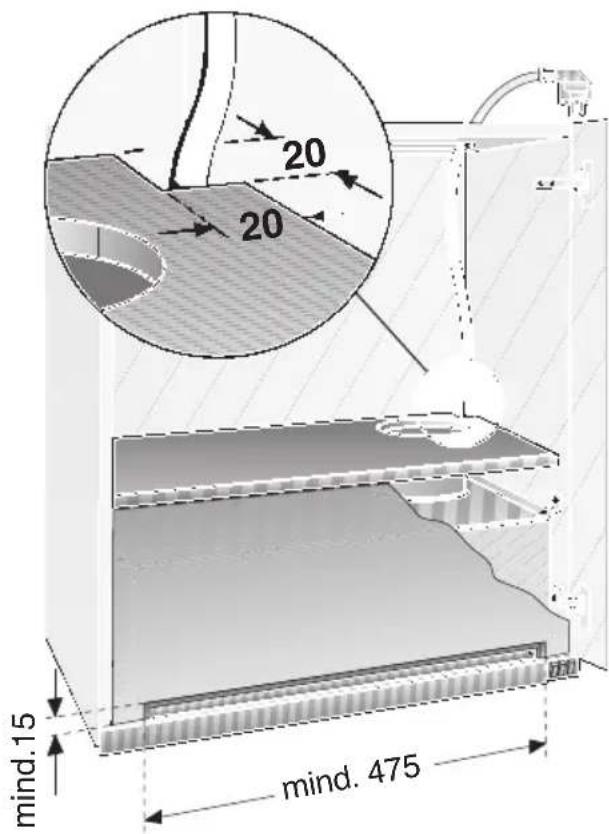

1. Vlak boven de afzuigkap een tussenbodem monteren. Openingen maken voor de buisverbinding en voor de netaansluitkabel.

20 20 mind. 15 mind. 475

Als de tussenbodem vast is ingebouwd, moeten er vier gaten worden geboord, zodanig dat de vier bevestigingsschroeven voor de afzuigkap bereikbaar zijn.

1. Netaansluitkabel door de opening in de bovenkast steken en de buisverbinding tot stand brengen.
2. Elektrische verbinding tot stand brengen.
3. Wanneer op het uitschuifbare gedeelte geen handgreeprand wordt gemonteerd, moeten de drie gaten met de meegeleverde dopjes worden afgesloten.

Inbouwen in de bovenkast

1. Wandafscherming indien nodig inkorten tot de benodigde lengte en op de bovenkast vastschroeven.

Monteren van een handgreeprand:

☐ Op het uitschuifbare gedeelte kan een handgreeprand worden gemonteerd.

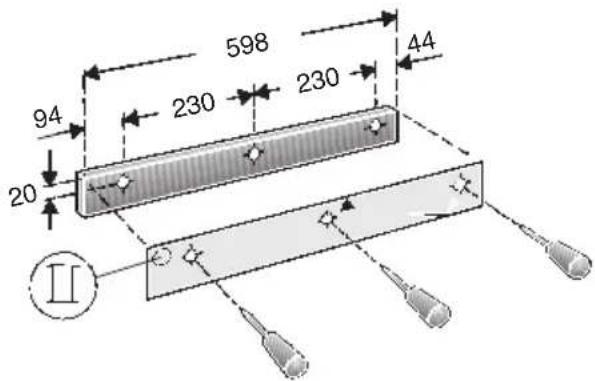

1. Met meegeleverde sjabloon Ⓗ de drie bevestigingspunten op de handgree-prand aftekenen en met priem insteken. Wanneer er wordt geboord: ∅ 2 mm – max. 10 mm diep.

598 94 230 230 44 20 II

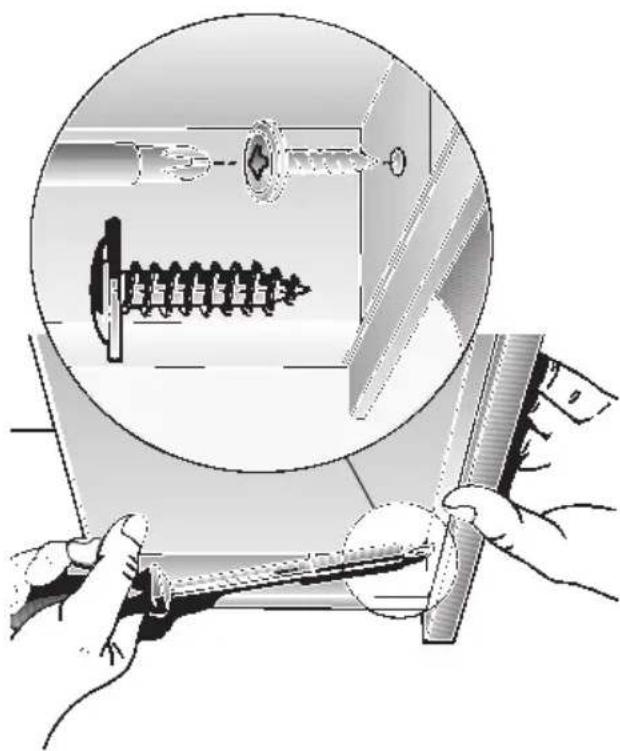

1. Handgreeprand op zijn plaats brengen en met de drie meegeleverde schroeven aan het apparaat vastschroeven.

Inbouwen in de bovenkast

N.B.: het huis van de afzuigkap kan binnen de bovenkast worden bekleed (b.v. met spaanplaat).

Daarbij in acht nemen:

• De tussenbodem mag niet op het huis van de afzuigkap worden geplaatst.
• De bekleding aan de voorzijde niet bevestigen aan het huis.
• Het apparaat moet toegankelijk blijven voor het vervangen van het filter en voor de klantenservice.

Gewicht in kg:

Luchtafvoer Luchtcirculatie
7,0 8,0

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De afzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact.

Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de afzuigkap.

☐ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting.

Bij noodzakelijke vaste aansluiting:

De afzuigkap mag alleen door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsinrichting worden aangebracht. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Elektrische gegevens:

Staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Deze afzuigkap voldoet aan de EG-radioontstoringsvoorschriften.

		VVZ11V00
		VVZ12V00
		299600
