GEBRUIKSAANWIJZING VVA62E350 VIVA

[nl] Gebruiksaanwijzing en installmentvoorschrift 32

Conduits de section ronde

GEBRUKSAANWIJZING 32

Belangrijkeveiligheidsvoorschriften 32

Milieubescherming. 34

Milieuviendelijke afvalverwerking. 34

Gebruiksmogelijkheden 34

Gebruik met afvoerlucht 34

Gebruik met circulatielucht 34

Bediening van het apparatus 35

Verlichting. 35

Reiniging on onderhoud. 35

Storing - wat moet u doeon? 36

Servicedienst. 37

Toebehoren voor gebruik met circulatielucht. 37

INSTALLATIEVOORSCHRIFT 38

Belangrijke veiligheidsvoorschriften 38

Algemene aanwijzingen 39

Gebruik met afvoerlucht 39

Luchtafvoer 39

Wand controlleren 40

Elektrische aansluiting 40

Installatie 40

Installatie voorbereiden 40

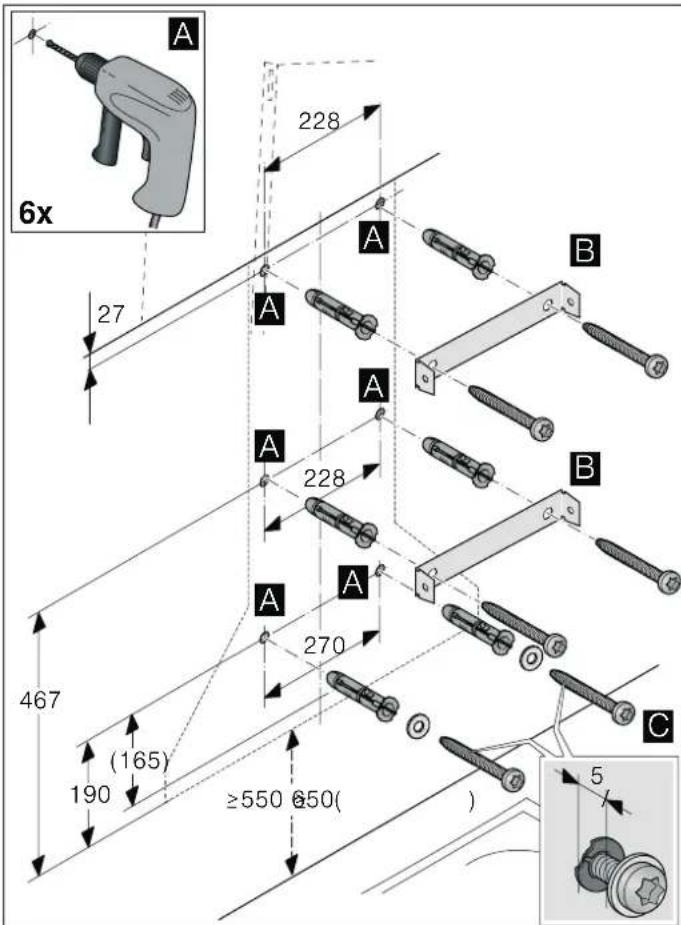

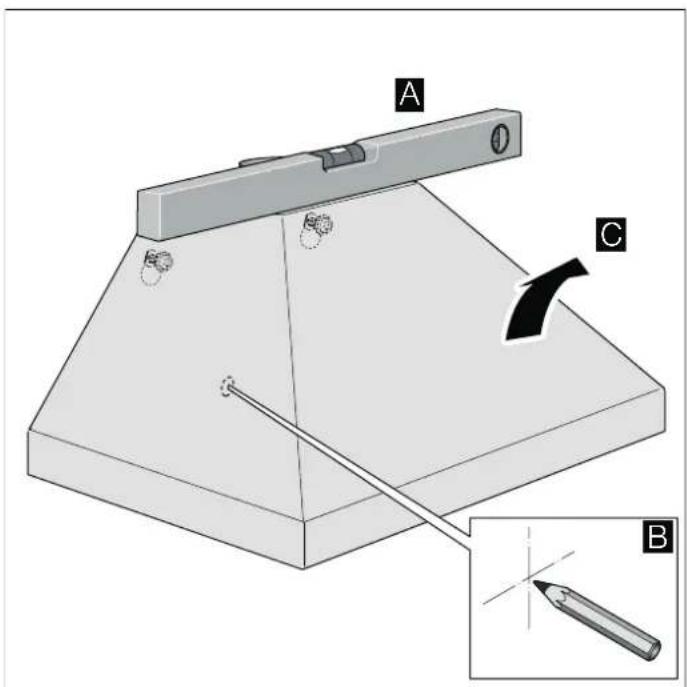

Installatie 41

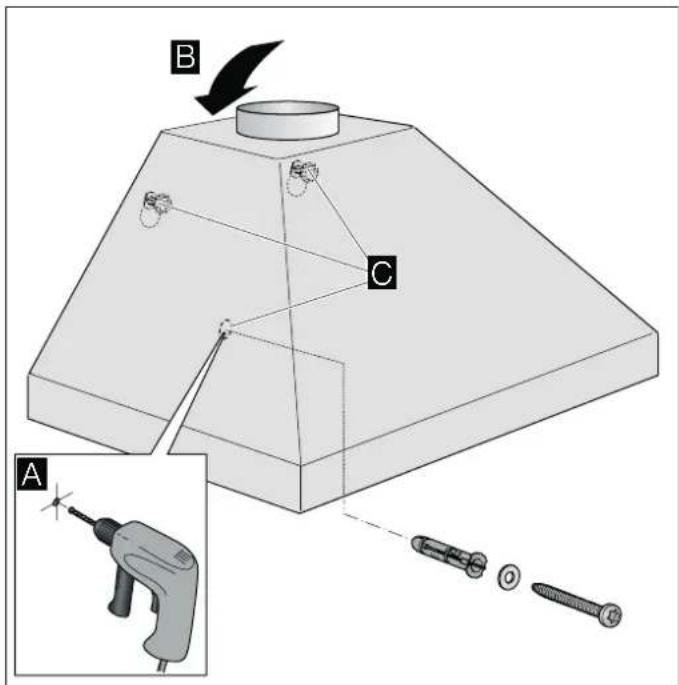

Installatie van het toestel voltooien 41

Apparaat aansluten 41

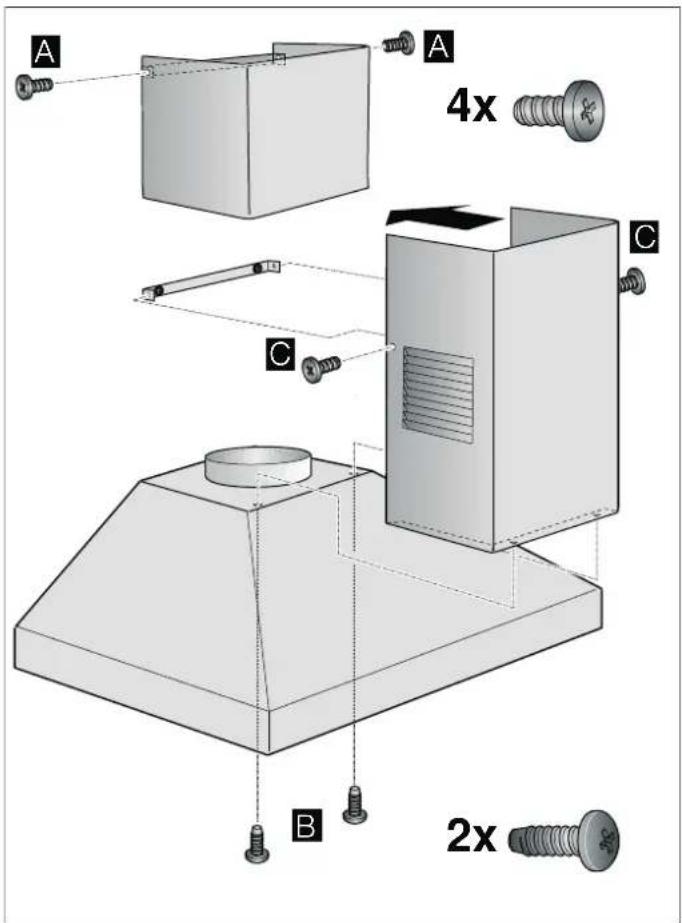

Schoorsteenafschemming monteren 41

GEBRUIKSAANWIJZING

De contactgeveens voor alle landen vindt u in de bijgaande klantenservicemap.

Belangrijke veiligheidsvoorschriften

Lees deze gezbruiksaanwijzing zorgvuldig door. Alleen dan kurz u uw apparaat goed en veilig bedieren. Bewaar de gezbruiksaanwijzing voor later gezruik of om door te Geven aan een volgende eigenaar.

Deeiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werkung op deplaats van opstelling.

Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is Niet voor buitengebruik bestemd. Zorg ervoor dat het toestel alsijd onder toezicht worden gebruikt. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis oferving hebben, wanneer zij onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust� van de risico's die het gebruik van het toestel met zich meebrengt.

Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezurecht staan.

Zorg ervoor dat kinderen diejonger+zijn dan 8aar uit de buurt blijven van het toestel of de aansluitkabel.

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade.

Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wonneer de luchtafvoerplaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezighe lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan deruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom altijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door nicht afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuing alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

• De vetafzettingen in het vetfilter kuren ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat nicht zonder vetfilter gebruiken.

• De vetafzettingen in het vetfilter kuren ontbranden. In de buurt van het apparaat nooit werkken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wonneer er een afgesloten, nicht verwijdberbare afterscherming aanwezig is. Erogen geen vonden wegspringen.
  Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijk versstikken.
  Wonneer er gas-kookzones inseschakeld waar geen kookgerei op staat, worden erijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wonneer er kookgerei op staat.
  Bij gewelijkijdig gezebruik van meerere gaskookzones ontwikkelt zich een groete warmte. Een ventilatieapparaat dat waarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minutengelijkijdig op de hoogste vlam gezebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Risico van verbranding!

Tijdens het gebruik worden de toegankelijkke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zich.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.
Op het apparaat geplaatste voorwerpen kuren vallen. Plaats geen voorwerpen op het apparaat.

Kans op een elektrische schok!

• Een defect toestel kan een schokveroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in demeterkast uitschakelen. Contact opnemen met de klantenservice.
• Ondeskundige reparationsijken gevaarlijk. Reparations en de verranging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici dieijken geinstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.
  Binnendringend vocht kan een schokveroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken.

Oorzaken van schade

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u kockt alkijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Defecte lampen altiijd onmiddelijk verrangen, om overbelasting van de andere lampen te voorkomen.

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.

Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.

Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaatlicht hellend installereren (1^ verloop).

Milieubescherming

Haal het apparaatuit de verpakking en verwijder het verpakkingsmaterial op een milieuvriendelijk wijze.

Milieuvriendelijk afvalverwerking

Dit apparatus voldoet aan de eisen van de Europese richtlij 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur (WEEE - waste electrical and electronic equipment). Deze richtlij bevat de in de EU geldende bepalingen betreffende terugname en verworking van afgedankte apparatuur.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystemeennaarde buitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen luckt worden door de vetfilters en een actief koolffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kunt u navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u achefterin de gebruiksaanwijzing.

Bediening van het apparatus

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing zich op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken waar UIT. Zo worden de keukendamp het efectiefst verwijderd.

Bedieningspaneel

Verklaring

Licht Aan/Uit

0,1 Ventilator Uit/ventilatiestand 1

2 ventilatiestand 2

3 ventilatiestand 3

Ventilator instellen

Inschakelen

Druk op toets 1, 2 of 3.

Uitschakelen

Druk op de toets 0.

Verlichting

U kurz de verlichting onafhankelijk van de ventilatie in- en uitschakelen.

Druk op de toets.

Reiniging en onderhoud

Risico van verbranding!

Het toestel worden hetijdens de bereiding, vooral in de buurt van lampen. Laat het voor de reiniging afkoelen.

Gevaar van een elektrische schok!

Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Voor het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.

Kans op een elektrische schok!!

Binnendringend vocht kan een schok veroorzaken. Geen hagedrukreiniger of stoomreiniger gebruiken.

Risico van letsel!

Bepaalde onderdelen in het toestel kuren scherpe randen hebben. Veiligheidshandschoenen dragen.

Schoonmaakmiddelen

Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te honden aan de opgaven in de tabel. Gebruik

• geen scherpe of schurende reinigingsmiddelden,
• geen sterk alcoholhoudende reinigingsmiddelen,
• geen harde schuur- of schoonmaaksponsjes,
• geen hopedrukreinigers of stoomstraalapparaten.

Was neue vaatdoekjes voor het gebruik goed UIT.

Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden.

Bereik Schoonmaakmiddelen

Roestvrij staal Warm zeepsop: met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitslui-tend reinigen in de slijprichting. Bij de klantenservice of in speciaza-ken zijn speciale schoonmaakmidde-len voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek.
Gelakte oppervlak-ken	Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadro-gen. Geen reinigingsmiddel voor roestvrij staal gebruiken.
Aluminium en kunststof	Glas reiniger: met een zachte doek schoonmaken.
Glas Glas reiniger:	met een zachte doek schoonmaken. Geen schraper gebruiken.
Bedieningsselementen	Warm zeepsop: met een vochtig schoonmaakdoekje reinigen en een zachte doek nadro-gen. Risico van beschadiging van de elektronica doordat er vocht kan binnen-dringen. Reinig de bedieningsselementen nooit met een natte doek.
	Geen reinigingsmiddel voor roestvrij staal gebruiken.

Metalen vetfilter reinigen

Brandgevaar!

De vetafzettingen in het vetfilter konnen ontbranden.

Vetfilter minstens om de 2 maanden reinigen.

Apparaat Niet zonder vetfilter gebruiken.

Aanwijzingen

• Geen agressieve, zour- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doeck.
• De metalen vetfilters können in de afwasautomaat of met de hand worden gereinigd.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasa automaat konnen lichte verkleuringen optreden. Dit hebft geen invloed op de werkung van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters mogen Niet worden vastgeklemd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kut u bestellen via de Onlineshop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spoel daarna de filters goed af.
Laat de metalen vetfilters afdruipen.

Metalen vetfilter demonteren

1.Vergrendeling openen en het metalen vetfilter omlaag klappen.

Daar bij met de andere hand het metalen vetfilter ondersteunen.

2.Metalen vetfilter uit de houder nemen.

Aanwijzingen

Onderin het metalen vetfilter kan zich vet verzamelen.
- Het metalen vetfilter nicht schuin houden om te voorkomen dat het vet eruit druipt.

3.Metalen vetfilter reinigen.

Metalen vetfilter monteren

1.Metalen vetfilter aanbrengen.

Daar bij met de andere hand het metalen vetfilter ondersteunen.

2.Metalen vetfilter omhoog klappen en de vergrendeling lately vastklikken.

Storing - wat moet u doeon?

Vaak(Int)Storingen gemakkelijk zelf verhopen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice.

Kans op een elektrische schok!

Ondeskundige reparations zijn gevaarlijk. Reparations en de verwangting van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zich geinstruendum door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice.

Storingstabel

Storing Mogelijk oor-zaak		Oplossing
Apparaat werkstiet	De stekker isniet in het stopcontact gesto-ken	De stekker in het stopcontact steken
	Stroomonderbreking	Controler of andere keu-kenapparaten functioneren
	Zekering defect	Controler in de meterkastof de zekering voor het toe-stel in orde is
De verlichtingfunctioneertiet.	De lampen zijndefect.	Lampen verrangen, ziehoofdstuk "Lampen verrangen".

Lampen verrangen

Gevaar van een elektrische schok!

Bij verranging van de lampen staan de contacten van de lampfitting onder stroom. Trek voordat u tot verranging overgaat de netstekker uit het stopcontact of schakel de zekering in de meterkast uit.

Belangrijk! Gebruik alleen lampen van hetzelfde type en hetzelfde vermogen (zie de lampfitting of het typeplaatje in de binnenruimte van het apparaat - daartoe het metalen vetfilter demonteren).

Halogenlampen verrangen

Aanwijzing: Het glas van de halogeenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik bij het aanbrengen van de halogeenlampen een schone doek.

1. De lampring voorziglichtig verwijderen met geschikt gereedschap.
2. De lamp verwijderen en verrangen door een lamp van hetzelfde type.

1. Lampafscherming aanbrengen.
2. Stekker in het stopcontact steken of de zekering wee inschaken.

Gloeilampen verrangen

1. Lampafschemming iota optillen enaar de buitenzijde van het apparatusaat duwen.
2. De lamp uittdraaien en verrangen door een lamp van hetzelfde type.

1. Lampafschemming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

Servicedienst

Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen.

Geef aan de klantenservice algijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van diestKnownen. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Om Niet te lang te hoeven zoeken wanner u de klantenservice nodig heeft,kest u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

E-nr. FD-nr.

Servicedienst

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt.

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Toebehoren voor gebruik met circulatielucht

(niet in de leveringsomvang inbegren)

Benodigde onderdelen

1

Vervangingsfilter

2

1VVZ52V60

2743169

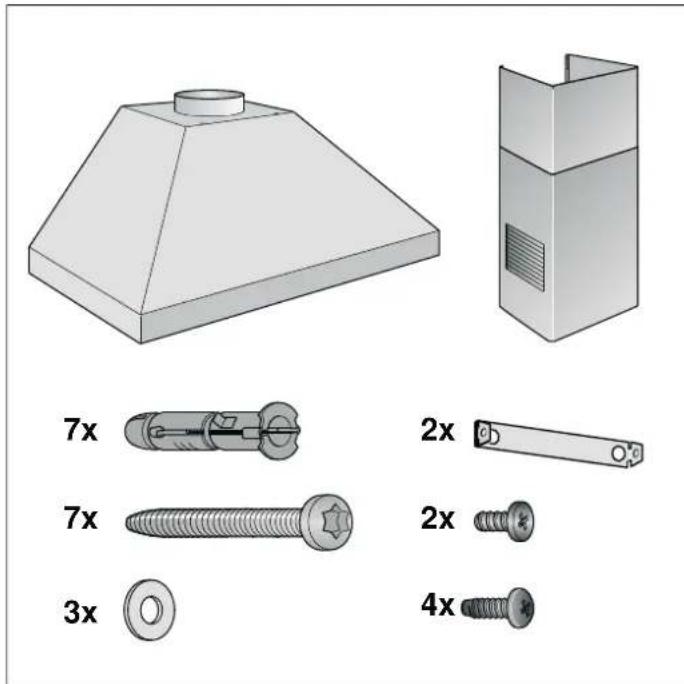

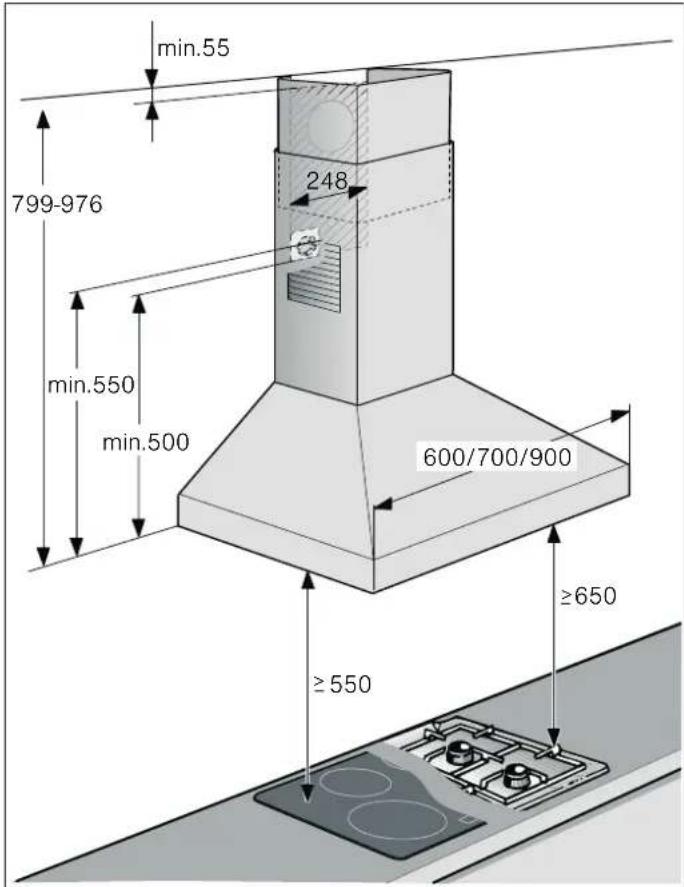

INSTALLATIEVOORSCHRIFT

• Dit apparaat worden aan de wand vastgemaakt.
  Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentehandleiding in acht te nemen.
• De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installmentie.

Belangrijke veiligheidsvoorschriften

Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kut u uw apparaat goed en veilig bedieren. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geeven aan een volgende eigenaar.

De verilgheit is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installmenter is verantwoordelijk voor een goede werkig op deplaats van opstelling.

De breedte van de afzuigkap要去 minstens overeenkomen met de breedte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

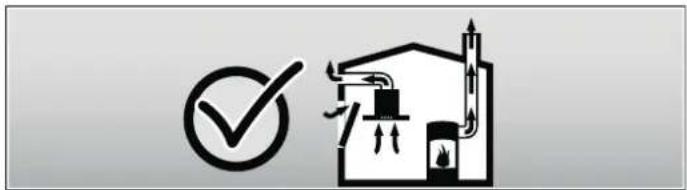

Levensgevaar!

Altijd voor voldoende luchttoevoer zorgen,
wanner de luchtafvoer plaatsvindt in een
ruimte met een vuurbron die gebruikmaakt
van de aanwezige lucht.

Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestockt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af maar buiten.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan deruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg waarom.altijd voor voldoende ventilatie.
Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wonneer de onderdruk in de ruimte waarin de vuurbron zich bevindt nicht groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wonneer de voor de verbranding benodigde lucht door Niet afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

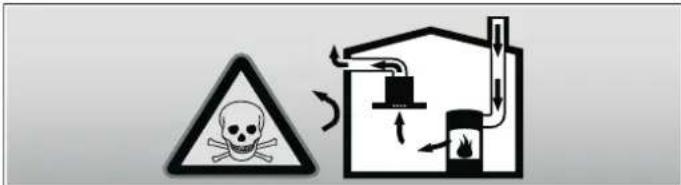

Levensgevaar!

Teruggezogen verbrandingsgassen können leiden tot vergiftig. Bij de installmentie van een ventilatie met een afvoergebonden vuurbron moet de stroomtoevoer van de kap voorzien worden van een geschikte veiligheidsschakeling.

Brandgevaar!

De vetafzettingen in het vetfilter kuren ontbranden. De voorgeschreveveiligheidsafstanden dienen te worden aangehouden om warmteophoping te voorkomen. Neem de instructies van uw kooktoestel in ache. Wanner gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootst aangegeven afstand.

Het apparaat mag slechts met een zijde direct naast een kast of gegen een wand worden geinstalleerd. De afstand tot de muur of de kast moet minstens 50~mm bedragen.

Risico van letsel!

Bepaalde onderdelen in het toestel konnen scherpe randen hebben. Veiligheidshandschoenen dragen.
Is het toestel Niet maar behoren aan de wand bevestigd, dan kan het maar beneden vallen. Alle bevestigingschroeven moeten vast worden gemonteerd.
Het toestel is zwaar. Er zich twee Personen nodig om het apparaat te bewegen. Alleen geschikte hulpmiddelen gebruiken.

Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel{kunnenscherpe randen hebben. Hierdoor kan deaansluitkabel beschadigd raken.
Aansluitkabel Niet knikken of afklemmen bij de installmentie.

Verstikkingsgevaar!

Verpakkingsmaterial is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriallaten spelen.

Algemene aanwijzingen

Gebruik met afvoerlucht

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of gasafvoer, noch via een schacht die dient voor de ontluchting van ruimtes met vuurbronnen.

Komt de afvoerlucht terecht in een rook- of gasafvoer die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Luchtafvoer

Aanwijzing: Voor klachten die te wijten zich aan de behuizing staat de fabrikant van het apparaat Niet garant.

U verwkrijgt de Beste werkking van het apparaat door het op een korte, rechte afvoerbuis met een zo groot möglichke diameter aan te sluiten.

Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameters die kleiner zichn dan 150 mm, worden het optimale luchtafvoervermogen nicht behaald en is het ventilatiegeluid harder.
- De buizen of de slangen die voor de luchtafvoer worden gezruikt, dienen van Niet brandbaar materiaal teijken.

Ronde buizen

Wij adviseren een binnendiameter van 150 mm, in elk geval van minstens 120 mm.

Vierkante buizen

De binnendiameter moet overeenkomen met de diameter van de ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vierkante buizen dienen geen scherpe ombuigingen te hebben
- Gebruik bij een afwijkende buisdiameter een aufdicht strip.

Wand controlleren

• De wand moet vlak en loodrecht+zijn en voldoende draagvermogen hebben.
• De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
• De bijevoegde schroeven en pluggen zichn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, poroton-stenen)要去 bevestigingsmiddelen worden gezrukt die waarvoor geschikt zichn.
  Het max. gewicht van de afzuiigkap bedraagt 40 kg.

Elektrische aansluiting

! Gevaar van een elektrische schok!

Bepaalde onderdelen in het toestel hunnen scherpe randen hebben. Hierdoor kan de aansluitkabel beschadigd raken. Aansluitkabel Niet knikken of aklemmen bij de installmentie. De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

Dit apparaat mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact.

Het geaarde stopcontact zo möglichk in het schoorsteenafschemstuk aanbrengen.

Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring.
■ Als het stopcontact na installmentie van het apparaat Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht, zoals bij een vaste aansluiting.

Als een vaste aansluiting noodzakelijk is, moet de installmentie beschikken over een scheidingsschakelaar voor alle polen (leidingveiligheidsschakelaar, zekeringen en veiligheidsschakelaars) met een contactopening van min. 3 mm. De vaste aansluiting mag alleen door een elektricien worden aangelegd.

Installatie

Installatie voorbereiden

Attentie!

Zorg ervoor dat zich in het gebied van de openingsgenen stroom-, gas- of waterleidingen bevinden.

1.Van het plafond tot de onderkant van de afzuigkap een loodrechtte middelijn op de muur tekenen.
2. Posities voor de schroeven en de omtreklijk van het bevestigingsgebied aftekenen.
3.Gaten met 8 mm en boordiepte 80 mm boren en de pluggen hier helemaal indrukken. A
4.De bevestigingshaak voor het afdekpaneel van de schouwkap vastschroeven. B
5.2 bevestigingschroeven met onderlegringen tot ca. 5 mm indraaien. C

Installatie

1. Apparaat ophangen en uitlijnen. A
2. De opening voor de borgschoef aftekenen. B
   3.Toestelweerafnemen.

Installatie van het toestel voltooien

1. Het gat voor de borgschoef 8mm en boordiepte 80~mm boren en de plug er geheel in steken.A
2. De beschermfolie eerst van de achterkant van het toestel trekken en na de montage volledig verwijderen.
3. Apparaat ophangen. B
4. Borgschoef - met onderlegring - indraaien en alle schroeven stevig aantrekken. C

Apparaat aansluiten

Afvoerluchtverbinding maken

Aanwijzing: Bij gebruik van een aluminiumbuis要去 het aansluitgedeelte eerst worden gladgemaakt.

1. Afvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Verbinding met de afvoerluchtopening maken.
3. Verbindingspunten goed afdichten.

Stroom aansluiten

1. Netstekker in het geaarde stopcontact steken.
2. Als een vaste aansluiting noodzakelijk is, de aanwijzingen in het hoofdstuk Elektrische aansluiting opvolgen.

Schoorsteenafschemming monteren

Risico van letsel!

Bepaalde onderdelen in het toestel konnen scherpe randen hebben. Veiligheidshandschoenen dragen.

1. Afdekpanelen van elkaar losmaken. Hiervoor het plakband verwijderen
2. De beschemfolie van beiden afdekpanelen trekken.
3. De bovenste afdekpanelen met 2 korte schroeven aan de zichkant van de bevestigingshaak bevestigen. A
4. De onderste afdekpanelen op het toestelplaatsen en met 2 Lange schroeven onder aan het toestel bevestigen. B
5. Het onderste afdekpaneel met 2 korte schroeven aan de zijkant van de bevestigingshaak vastzetten.

Aanwijzing: Breng voordat u de 2 schroeven vastdraait het afdekpaneel in lijn.
