Caractéristiques	Détails
Type de hotte	Hotte aspirante
Dimensions	Largeur : 60 cm
Débit d'air	350 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtration	Filtres à graisse en aluminium
Éclairage	Éclairage LED
Installation	Installation murale
Consommation énergétique	Classe énergétique : A
Maintenance	Filtres lavables en machine
Sécurité	Protection contre les surcharges électriques
Garantie	2 ans
Poids	8 kg

FOIRE AUX QUESTIONS - VVA62E350 VIVA

Comment nettoyer les filtres de la hotte VIVA VVA62E350 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une éponge et rincez à l'eau claire avant de les laisser sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que l'alimentation électrique fonctionne. Si le problème persiste, vérifiez si le fusible de la hotte a sauté ou si l'interrupteur est défectueux.

Comment réduire le bruit de ma hotte VIVA VVA62E350 ?

Assurez-vous que la hotte est installée correctement et que tous les composants sont bien fixés. Si le bruit persiste, vérifiez que le filtre à graisse est propre et remplacez-le si nécessaire.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Il est recommandé de remplacer le filtre à charbon tous les 3 à 6 mois, en fonction de l'utilisation de votre hotte. Si vous remarquez une odeur persistante de cuisson, il est conseillé de le remplacer plus fréquemment.

Quel est le niveau de puissance d'aspiration de la VIVA VVA62E350 ?

La hotte VIVA VVA62E350 a un niveau d'aspiration maximum de 350 m³/h, ce qui la rend efficace pour les cuisines de taille moyenne.

Comment installer la hotte VIVA VVA62E350 ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer la hotte au mur et de connecter les conduits d'évacuation comme indiqué.

Que faire si la lumière de la hotte ne fonctionne pas ?

Vérifiez d'abord l'ampoule. Si elle est grillée, remplacez-la par une ampoule compatible. Si la lumière ne s'allume toujours pas, vérifiez le câblage et l'interrupteur.

La hotte émet-elle des odeurs ?

Si la hotte émet des odeurs, vérifiez si le filtre à charbon est encrassé et remplacez-le si nécessaire. Assurez-vous également que le filtre à graisse est propre.

MODE D'EMPLOI VVA62E350 VIVA

[fr] Notice d'utilisation et de montage 22

Précautions de sécurité importantes 22

Protection de l'environnement 24

Élimination sans nuisances pour l'environnement 24

Modes 24

Mode Evacuation de I'air. 24

Mode Recyclage de I'air. 24

Utilisation de l'appareil 25

Éclairage. 25

Nettoyage et entretien 25

Anomalies - que faire ? 26

Service après-venture 27

Accessoires Mode recyclage 27

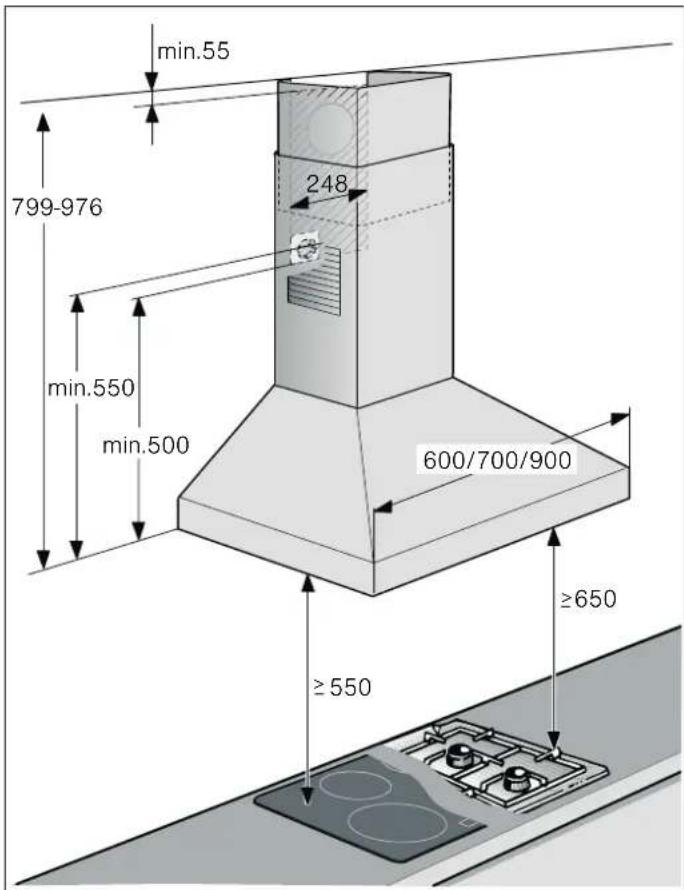

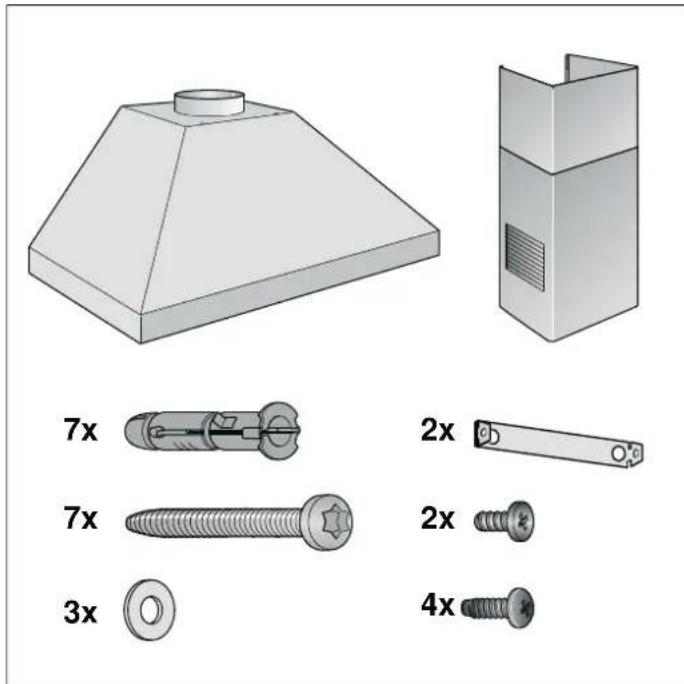

NOTICE DE MONTAGE 28

Précautions de sécurité importantes 28

Consignes generales 29

Mode Evacuation de I'air 29

Conduit d'évacuation 29

Vérifier le mur 30

Branchement electrique 30

Installation 30

Preparer l'installation 30

Installation 31

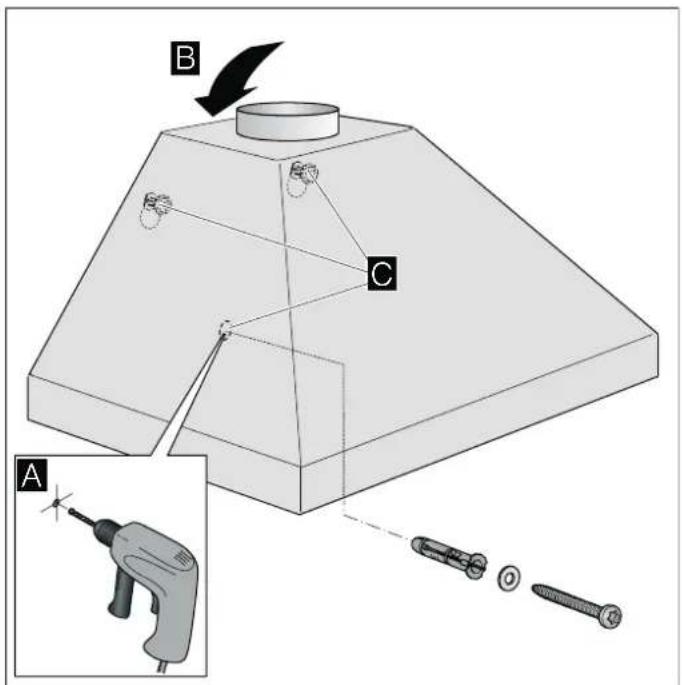

Terminer l'installation de l'appareil 3

Raccordement de l'appareil 31

Monter le capot de cheminée 31

NOTICE D'UTILISATION

Pour les contacts dans les différents pays, consulter le repertoire de SAV joint.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité. Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le professionnelie suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a été encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

Cet apparéil est destiné exclusivement à une utilisation domestique et non professionnelle. L' apparéil n'est pas destiné à une utilisation à l'extérieur. Surveiller l' apparéil pendant son fonctionnement. Le fabricant decline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et par des personnes dotées de capacité physiques, sensorielles ou mentales réduites ou disposant de connaissances ou d'expérience insuffisantes, sous la surveillance d'un tiers responsable de leur sécurité ou bien lorsqu'ils ont reçu des instructions liées à l'utilisation de l' apparéil en toute sécurité et qu'ils ont intégré les risques qui en résultat.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien effectué par l'utilisateur ne doit pas être accomplis par des enfants, sauf s'ilts sont âgés de 8 ans et plus et qu'un adulte les surveille.

Les enfants de moins de 8 ans doivent'être tenus à distance de l'appareil et du cordon d'alimentation.

Contrôler l'état de l'appareil après l'avoir déballé. Ne pas le raccorder s'il présente des avaries de transport.

Cet apparéil n'est pas conscience pour un fonctionnement avec une minuteurie externe ou une commande à distance.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérieliaux d'emballage.

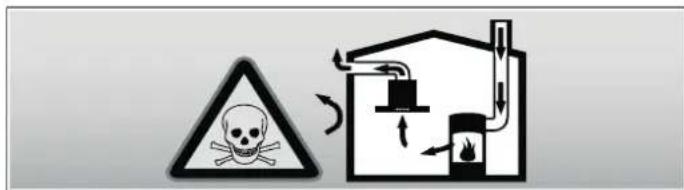

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veilles impératifement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparéils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece ou ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préève de l'air dans la cuisine et dans les pièces voisines ; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation.

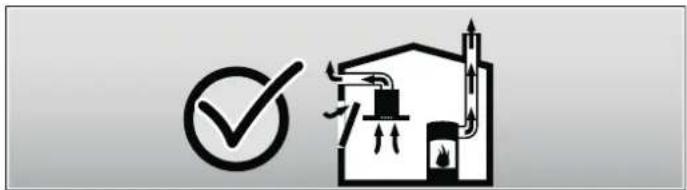

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.

Nettoyer le filtrer àGRAISE au moins tous les 2 mois.

Ne jamais faire fonctionner l'appareil sans filtrer àGRAisse.

• Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer. Ne jamais travailler avec une flamme neue à proximité de l'appareil (par ex. flamber). N'installer l'appareil à proximité d'un foyer àcombustibles solides (par ex. bois ou charbon) qu'en présence d'un couvercle fermé et non amovible. Aucune projection détincelles ne doit avoir lieu.
  L'huile et la graisse chaude s'enflamme rapidement. Ne jamais laisser l'huile et la graisse chaude sans surveillance. Ne jamais éteindre le feu avec de l'eau. Eteindre le foyer. Etouffer les flames prudemment avec un couvercle, une couverture ou similaire.
  Des foyers à gaz sans qu'un récipient ne soit place sur le foyer dégagent une forte chaleur lors du fonctionnement. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Utiliser les foyers à gaz uniquement avec un récipient place dessus.
  Lors du fonctionnement simultané de plusieurs foyers gaz il y a une forte production de chaleur. Un apparéil de ventilation monté au-dessus peut être endommagé ou prendre feu. Ne faites jamais fonctionner en même temps deux foyers gaz à feu vif pendant plus de 15 minutes. Un brûleur grande puissance de plus de 5kW (Wok)CHAFFE autant que deux brûleurs gaz.

Risque de brûlure!

Les éléments accessibles deviennent chauds pendant le fonctionnement. Ne jamais toucher les éléments chauds. Eloigner les enfants.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
- Des objets déposés sur l'objet peuvent tomber. Ne pas déposer d'objets sur l'objet.

• Un apparéil défectueux peut provoquer un choc électrique. Ne jamais mettre en service un apparéil défectueux. Débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
  Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles. Appeler le service après-vente.
• De l'humidité qui pénétre peut occasionner un choc électrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Causes de dommages

Attention!

Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Remplacer immédiatement les ampoules défectueuses, afin d'empêcher une surcharge des ampoules restantes.

Risque de déteriation par pénetration d'humidité dans l'électronique. Ne jamais nettoyer les éléments de commande avec un chiffon mouillé.

Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.

Les nettoyants agressifs ou a récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou a récurer.

Risque d'endommagement par le reflux de condensat. Installer le conduit d'air vicié légarement incliné vers le bas à partir de l'appareil (1° de pente)

Protection de l'environnement

Déballez l'appareil et jetez l'emballage sans nuisances pour l'environnement.

Élimination sans nuisances pour l'environnement

Cet apparéil est conforme à la Directive française 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE). Cette directive fixe un cadre pour la reprise et la valorisation des apparéils usages sur tout le territoire de l'Union française.

Modes

Vouppouvezutiliserceappareil enmodeEvacuationd'airou en modeRecyclagede l'air.

Mode Évacuation de l'air

L'air aspiré est débarrassé des particules de graissse par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétre ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si l'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres àGRAISSE et un filtré à charbon actif, puis il revient dans la cuisine.

Remarque : Pourlier les odeurs dans l'air recyclé, vous devrez incorporer un filtré à charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouvrez le numero de cet accessoire à la fin de la notice d'utilisation.

Utilisation de l'ordinateil

Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque: Allumez la hotte aspirante des le début de la cuisson; une fois la cuisson achevee, laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'eliminer les buees de cuisson le plus efficacement.

Bandeau de commande

Explication

Eclairage allumer/eteindre

0,1 Ventilateur Arrêt/Puissance d'aspiration 1
2 Puissance d'aspiration 2
3 Puissance d'aspiration 3

Régler le ventilateur

Enclencher

Appuyez sur la touche 1, 2 ou 3.

Eteindre

Appuyez sur la touche 0.

Éclairage

Voupsousvez allumer et eteindre l'éclairage independamment de la ventilation.

Appuyez sur la touche

Nettoyage et entretien

Risque de brûlure !

L'appareil devient chaud pendant le fonctionnement, en particulier au niveau des ampoules. Laisser refroidir l'appareil avant de le nettoyer.

Risque de chocolélectrique!

De l'humidité qui penètre peut occasionner un chocolélectrique. Nettoyer l'appareil uniquement avec un chiffon humide. Avant le nettoyage,steroler la fiche secteur ou déconnecter le fusible dans le boitier à fusibles.

Risque de chocolélectrique!

De l'humidité qui penètre peut occasionner un chocoléctrique. Ne pas utiliser de nettoyeur haute pression ou de nettoyer à vapeur.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

Nettoyants

Afin de ne pas endommager les différentes surfaces en utilisant des nettoyants inappropriés, veuillez respecter les indications dans le tableau. N'utilisez pas

de produits agressifs ou récurants,
de nettoyants fortement alcoholises,
de tampon en paille métallique ni d'éponges à dos récurant,
de nettoyeurs haute pression ni de nettoyeurs a vapeur.

Avant d'utiliser des lavettes éponges neuves, rincez-les soigneusement.

Respectez les instructions et averissements joints aux nettoyants.

Niveau Nettoyants

Inox Eau chaude additionné de produit à vaisselle: Nettoyer avec une lavette et sécher avec un chiffon doux. Nettoyer les surfaces en inox seulement dont dans le sens du métal. Des produits d'entretien spéciaux pour inox sont en vente au service àpres-vente ou dans le commerce specialisé. Appliquer avec un chiffon doux une pellicule mince de produit d'entretien.
Surfaces laquées Eau chaude additionné de produit à vaisselle: Nettoyer avec une lavette humide et secher avec un chiffon doux. Ne pas utiliser de nettoyant pour inox.
Aluminium et plas-tique	Nettoyant pour vitres : Nettoyer avec un chiffon doux.
Verre Nettoyant pour vitres : Nettoyer avec un chiffon doux. Ne pas utiliser de racloir à verre.
Éléments de com-mande	Eau chaude additionné de produit à vaisselle: Nettoyer avec une lavette humide et secher avec un chiffon doux. Risque de détiérération de l'électro- nique par pénétration d'humidité. Ne jaux nettoyer les éléments de com-mande avec un chiffon mouillé. Ne pas utiliser de nettoyant pour inox.

Nettoyer le filtré métallique àGRAISSSE

Risque d'incendie!

Les dépôts de graisse dans le filtré àGRAISSSE peuvent s'enflammer.

Nettoyer le filtré àGRAISSÉ au moins tous les 2 mois.
Ne jamais faire fonctionner l'appareil sans filtré àGRAISSÉ.

Remarques

N'utilise jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
- Pendant le nettoyage des filtres métalliques àGRAISE, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
Vouspouvezlaverlesfiltresmetalliquesagraisseau lavevaisselleoua la main.

Au lave-vaisse:

Remarque: Si le nettoyage a lieu au lave-vaiselle, de legères colorations peuvent se manifester. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAISE.

• Ne nettoyez pas avec la vaiselle les filtres métalliques àGRAISSE très sales.
  Posez les filtres métalliques à graisse dans le lave-vaisselle sans les coincer. Ne coincez pas les filtres métalliques à graisse.

A la main :

Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.

• Mettez les filtres métalliques àGRAISSE à tremper dans de l'eau de vaisselle très chaude.
  Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
  Laissez les filtres métalliques à graisse s'égouter.

Retirer le filtré métallique àGRAISE

1.Ouvrir le verrouillage puis abaisser le filtre metallique a graisse.
Avec l'autre main sous le filtre metallique a graisse,
intercepter ce dernier.
2.Sortir le filtre métallique àGRAISSÉ de sa fixation.

Remarques

LaGRAISSEPeut s'accumuler en bas dans le filtre métallique àgraisse.
- Pour éviter que de laGRAISSEN goutte,tenir le filtre métallique àGRAISSHORIZONTALTLEMENT.

3.Nettoyer le filtré métallique àGRAISE.

Incorporer le filtré métallique àGRAISS

1.Metre le filtré metallique a graissse en place.
Avec l'autre main sous le filtre métallique àGRAISSSE, interceptor ce dernier.
2.Basculer le filtré métallique àGRAISSÉ vers le haut puis encliqueter le verrouillage.

Anomalies – que faire ?

Dans de nombreux cas, vous pourrez remedier vous-même facilement aux anomalies. Avant de contactez le service après-venture, veuillez respecter les consignes suivantes.

Risque de chocolélectrique!

Tenter de réparer vous-même l'appareil est dangereux. Seul un technicien du service après-vente formé par nos soins est habilité à effectuer des réparations et à replacer des cables d'alimentation défectueux. Si l'appareil est défectueux, débrancher la fiche secteur ou enlever le fusible dans le boîtier à fusibles.Appeler le service après-vente.

Tableau de dérangements

Panne Cause possible Remède
L'appareil ne fonctionne pas	La fiche n'est pas connectée	Connector l'appareil au sec-teur
	Panne de cou-rant	Vérifier si d'autres appa-reils de cuisine fonctionnent
	Fusible défec-tueux	Vérifier dans le coffret à fusibles, si leFuse pour l'appareil est en bon état
L'éclairage ne fonctionne pas.	Les ampoules sont défec-tueuses.	Changer les ampoules, voir le chapitre "Changer les ampoules".

Changer les ampôules

Risque de chocolélectrique!

Lors du changement des ampoules, les contacts de la douille sont sous tension. Avant le changement, retirer la fiche secteur ou couper le fusible dans le bottier à fusibles.

Important! N'utilise que des moyens déclairage du même type et de même puissance (voir le culot de l'ampoule ou la plaque signalétique à l'intérieur de l'appareil ; à cette fin, sortez le filtré metallique àGRAisse).

Changer les ampoules halogène

Remarque: Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le gallon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.

1. Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
2. Extrayez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
2. Branchez la fiche male dans la prise de courant ou réarmez le disioncteur.

Changer les ampôules

1. Soulevez légèrement le cache-lampe et poussez-le vers le côte extérieur de l'appareil.
2. Devissez l'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de I'ampoule en place.
2. Branchez la fiche male dans la prise de courant ou réarmez le disjoncteur.

Service après-venture

Si vous appeareil a besoin d'être réparé, notre service après vente se tient à votre disposition. Nous trouvons toujours une solution appropriée pour éviter des visites inutiles d'un technicien.

Lors de votre appel, veuillez indiquer le numero de produit (n° E) et le numero de fabrication (n° FD), afin de nous permettre de peux vous aider. Vous trouvezz plaque signalétique à l'intérieur de l'appareil (après avoir déposé le filtré metallique àGRAISE).

Pour éviter d'avoir à les rechercher en cas de besoin, vous pouvez inscrire ici les données de votre apparéil et le numéro de téléphone du service après-vente.

N° EN°FD

Service après-vente

Tenez compte du fait que la visite d'un technicien du SAV n'est pas gratuite en cas de manipulation incorrecte, même pendant la période de garantie.

Pour les contacts dans les différents pays, consulter le repertoire de SAV joint.

Accessoires Mode recyclage

(non compris dans la fourniture)

Equipement initial

1

Changement du filtré

2

1VVZ52V60

2743169

NOTICE DE MONTAGE

Cet apparéil s'installe contre un mur.
- Accessoires spéciaux (p.ex. pour le mode Recyclage de l'air) : tenez compte de la notice d'installation les accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, évitez de les endommager.

Précautions de sécurité importantes

Lire attentivement ce manuel. Ce n'est qu'alors que vous pourrez utiliser votre apparéil correctement et en toute sécurité.

Conserver la notice d'utilisation et de montage pour un usage ultérieur ou pour le propretaire suivant.

La sécurité de l'appareil à l'utilisation est garantie s'il a eté encastré conformément à la notice de montage. Le monteur est responsable du fonctionnement correct sur le lieu ou l'appareil est installé.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson. L'installation doit avoir lieu en respectant les prescriptions actuelles en vigueur dans le bathtub, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion.

En cas d'utilisation simultanée de l'appareil en mode évacuation de l'air et d'un foyer à combustion alimenté en air ambiant, veillez imperativement à ce que l'apport d'air soit suffisant.

Les foyers à combustion alimentés en air ambient (par exemple apparèils de chauffage, au gaz, au bois, au fioul ou au charbon, les chauffe-eau, chauffe-eau accumulateurs) prélevent l'air de combustion dans la piece où ils sont installés et rejettant les gaz de fumée à l'extérieur par le biais d'un système spécifique (cheminée par exemple). Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la chiminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventouses téléscopiques d'admission/évacuation de l'air à travers la maconnerie ou par d'autres mesures techniques permettant à l'air d'affluer pour assurer la combustion.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisé exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Danger de mort!

Il y a risque d'intoxication par réaspiration des gaz de combustion. Lors de l'installation d'une ventilation avec un foyer relié à une cheminée, l'alimentation électrique de la hotte doit être munie d'un circuit de sécurité approprié.

Risque d'incendie!

Les dépôts de graisse dans le filtré à graisse peuvent s'enflammer. Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. Veuillez respecter les indications relatives à votre apparéil de cuisson. Si vous table de cuisson combine des foyers gaz et électrique, l'écart maximal s'applique.

Il est permis de monter l'appareil avec un seul cote directement à côté d'un meuble haut ou pres d'un mur haut. La distance vers la paroi ou le meuble haut doit être d'au moins 50 mm.

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.
Si l'appareil n'est pas correctement fixé au mur, il peut tomber. Tous les éléments de fixation doivent être montés solidement et de façon sure.
L'appareil est lourd. 2 personnes sont nécessaires pour déplacer l'appareil. Utiliser exclusivement des moyens appropriés.

Risque de chocolélectrique!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Risque d'asphyxie!

Le matériel d'emballage est dangereux pour les enfants. Ne permettez jamais aux enfants de jourer avec les matérieliaux d'emballage.

Consignes generales

Mode Évacuation de l'air

Remarque: L'air sortant ne doit pénétre ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux ou sont installés des foyer s combustion.

Si I'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurer l'accord du ramoneur compétent dans votre quartier.
Si I'air sortant traverse la paroi exterieure, il faudrait utiliser une ventouse telescopique.

Conduit d'évacuation

Remarque: Le fabricant de l'appareil decline toute garantie pour les problèmes de fonctionnement liés à la tuyauterie.

L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et croit et que son diamètre est grand.

Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et le ventilateur fera plus de bruit.
Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Nous recommends un diamètre interieur de 150 mm, mais d'au moins 120 mm.

Conduits plats

La section interieure doit être équivalente au diamètre des conduits ronds.

0 150 mm environ 177 cm²

0 120 mm environ 113 cm²

Les conduits plats ne doivent pasprésenter aucun coude prononcé.
Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir du ruban adhésié à étancher.

Vérifier le mur

Le mur doit etre plat, vertical et offrir une portance suffisante.
La profondeur des trous pécés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
- Les vis et chevilles ci-jointes convennent pour la maconnerie massive. En presence d'autres matériaux de construction (p. ex. le Rigips, le beton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pese 40kg max.

Branchement électrique

Risque de chocolélectrique!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Il y a risque d'endommagement du cable d'alimentation. Pendant l'installation, veiller à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAISE).

Longueur du cable de branchement: env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

L'appareil ne pourra etre raccorde qu'a une prise femelle reglementairement raccordee a la terre.

Installez la prise femelle à contacts de terre de préférence directement à l'intérieur du capot de la hotte.

La prise femelle a contacts de terre doit etre raccordee via un circuit electrique dédié.
Si après le montage de la hotte aspirante la prise a contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose, il faut intercaler dans le cablage un sectionneur omnipolaire (disjoncteur pour proteger la ligne, fusibles et contacteurs) présente une ouverture d'au moins 3 mm entre les contacts. Le raccordement est exclusivement réservé à un electricien qualifié.

Installation

Préparer l'installation

Attention!

Veillez à ce qu'il n'y ait pas de conduites électriques, de tuyaux de gaz ou d'eau au niveau des perçages.

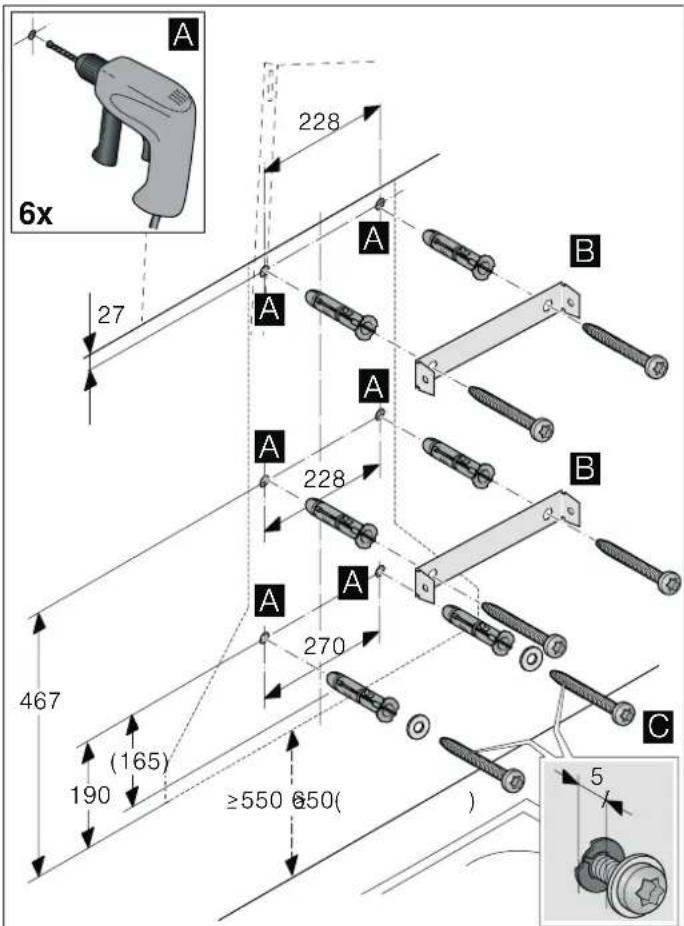

1.Du plafond au bord inférieur de la hotte aspirante, tracer une ligne mediane verticale sur le mur.
2. Marquer les emplacements des vis et le contour de la zone d'accrochage.
3.Percer des trous de 8 mm et d'une profondeur de 80 mm et enforcer les chevilles a fleur du mur. A
4. Visser la cornière affectee au capot de cheminée. B
5.Visser 2 vis de fixation dotées d'une rondelle, jusqu'à une profondeur d'env. 5 mm.

Installation

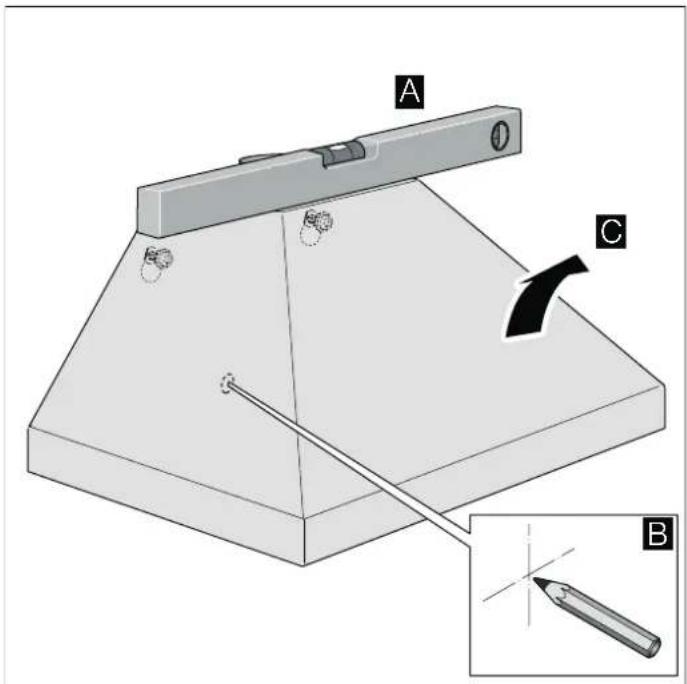

1. Accrocher et aligner l'appareil. A
2. Marquer le perçage pour la vis de blocage. B
3. Redecrocher l'appareil.

Terminer l'installation de l'appareil

1. Percer le trou pour la vis de blocage 8 mm et la profondeur de perçage de 80 mm et enforcer la chevelle à fleur du mur. A
2. Retirer la pellicule protecrice d'abord du dos de I'appareil, puis intégralement une fois le montage acheve.
3. Accrocher l'appareil.
4. Visser le vis de blocage - avec la rondelle - et serrer solidement toutes les vis.

Raccordement de l'appareil

Réaliser le raccordement de l'évacuation de l'air

Remarque: Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.

1. Fixer le conduit d'évacuation directement sur le manchon d'évacuation.
2. RÉalisér la jonction vers l'orifice d'évacuation d'air.
3. Etancher les zones de jonction de façon appropriée.

Réaliser le raccordement électrique

1. Brancher la fiche secteur sur la prise avec terre.
2. Si un raccordement fixe est nécessaire, respecter les consignes dans le chapitre Raccordement electrique.

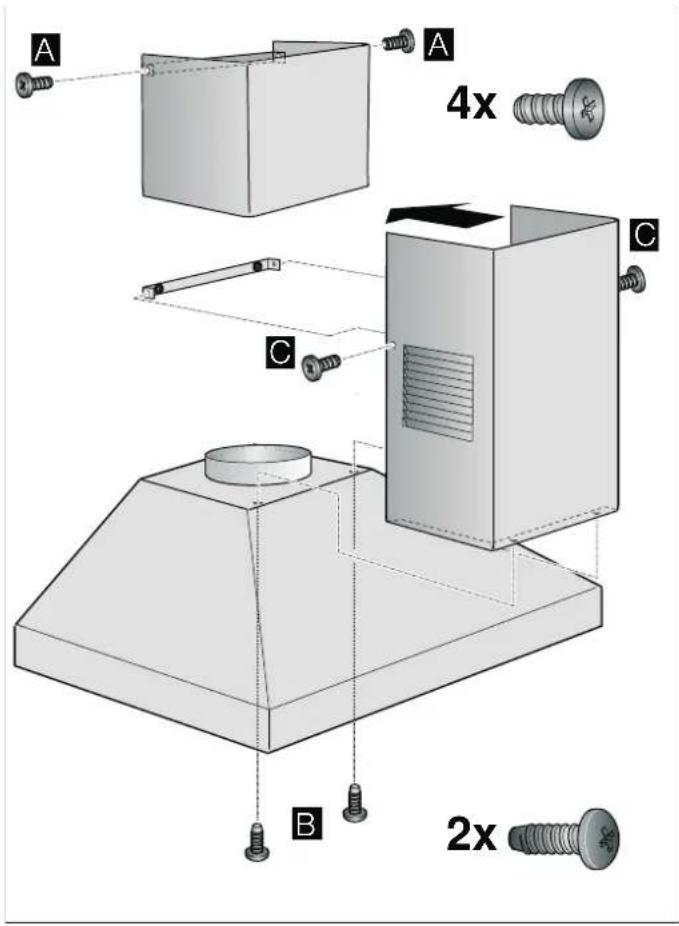

Monter le capot de cheminée

Risque de blessure!

Des pieces à l'intérieur de l'appareil peuvent partager des arêtes vives. Porter des gants de protection.

1. Séparer les capots de cheminée.
   Pour ce faire, retirer le ruban adhesif.
2. Retirer les pellicules protectrices recouvrant les deux capots de cheminée.
3. Visser le capot de cheminée supérieur latoralement contre la cornière de retenue au moyen de 2 vis courtes. A
4. Poser le capot de cheminée inférieur sur l'appareil et le visser par le bas sur l'appareil au moyen de 2 vis longues. B
5. Visser le capot de cheminée inférieur latéralement contre la cornière de retenue au moyen de 2 vis courtes.

Remarque : Aligner le capotage de cheminée avant de visser les 2 vis.

Inhoudsopgave
