Caractéristiques	Détails
Type de hotte	Hotte murale
Débit d'air maximal	650 m³/h
Niveaux de vitesse	3 niveaux de vitesse
Filtre à graisse	Filtre métallique lavable
Éclairage	LED intégré
Dimensions	90 cm de largeur
Installation	Installation murale
Consommation énergétique	Classe énergétique A
Fonctionnalités supplémentaires	Mode recyclage et évacuation
Maintenance	Filtres à nettoyer régulièrement, entretien annuel recommandé
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - VVA96E650 VIVA

Comment nettoyer le filtre à graisse de la hotte VIVA VVA96E650 ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une éponge non abrasive et rincez à l'eau claire. Laissez sécher complètement avant de le remettre en place.

La hotte VIVA VVA96E650 fait du bruit, que dois-je faire ?

Si la hotte fait du bruit, vérifiez d'abord si elle est correctement installée et fixée. Assurez-vous également que le filtre à graisse est propre et bien en place. Si le bruit persiste, il peut être nécessaire de faire vérifier le moteur par un professionnel.

Comment changer l'ampoule de la hotte VIVA VVA96E650 ?

Pour changer l'ampoule, débranchez la hotte de l'alimentation électrique. Ouvrez le compartiment de l'ampoule et retirez l'ancienne ampoule. Remplacez-la par une ampoule de même type et remettez le compartiment en place avant de rebrancher la hotte.

La hotte ne s'allume pas, que faire ?

Si la hotte ne s'allume pas, vérifiez d'abord si elle est correctement branchée à la prise électrique. Testez la prise avec un autre appareil pour vous assurer qu'elle fonctionne. Si tout semble en ordre, il pourrait y avoir un problème avec l'interrupteur ou le circuit électrique interne de la hotte.

Quels types de filtres sont compatibles avec la hotte VIVA VVA96E650 ?

La hotte VIVA VVA96E650 utilise des filtres à graisse en aluminium et des filtres à charbon pour la filtration des odeurs. Assurez-vous d'acheter des filtres compatibles spécifiquement conçus pour ce modèle.

Comment savoir si le filtre à charbon doit être remplacé ?

Le filtre à charbon doit être remplacé tous les 6 mois à 1 an, selon l'utilisation. Si vous remarquez une diminution de l'efficacité de la hotte ou des odeurs persistantes, il est temps de changer le filtre.

La hotte VIVA VVA96E650 ne tire pas bien les odeurs, que faire ?

Si la hotte ne tire pas bien les odeurs, vérifiez que les filtres sont propres et en bon état. Assurez-vous également que la hotte est correctement dimensionnée pour votre cuisine et que le conduit d'évacuation n'est pas obstrué.

Quel est le niveau sonore de la hotte VIVA VVA96E650 ?

Le niveau sonore de la hotte VIVA VVA96E650 varie en fonction de la vitesse de fonctionnement, mais il est généralement compris entre 50 et 65 dB, ce qui est standard pour les hottes de cette catégorie.

MODE D'EMPLOI VVA96E650 VIVA

[fr] Notice d'utilisation et de montage 20

Élimination sans nuisances pour l'environnement 20

Consignes de sécurité 20

Modes 22

Mode Evacuation de I'air. 22

Mode Recyclage de I'air 22

Utilisation 23

Incorporer et déposer le filtre 23

Nettoyage et entretien 24

Changer les ampôules 24

NOTICE DE MONTAGE 25

Consignes de sécurité 25

Installation 26

Dimensions des tuyaux 26

Vérifier le mur 26

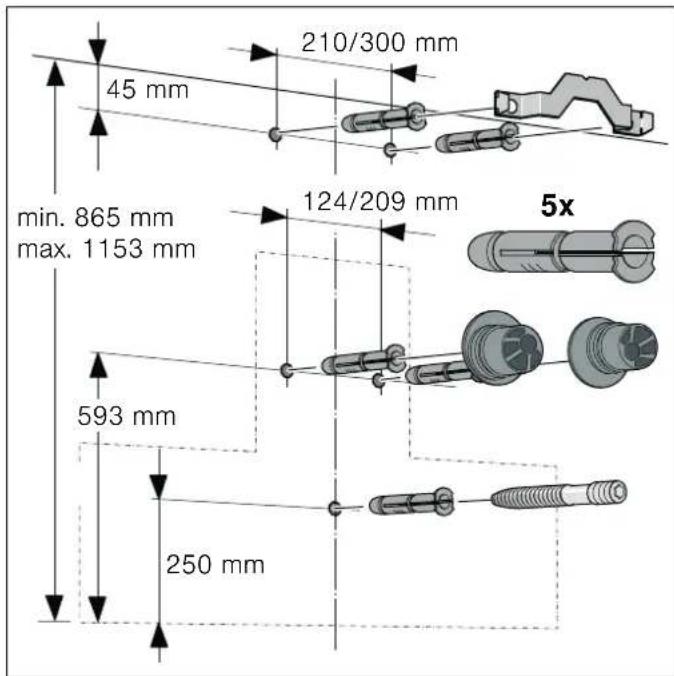

Preparer l'installation 26

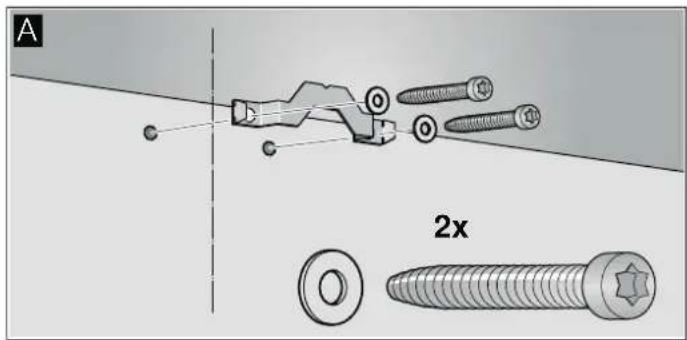

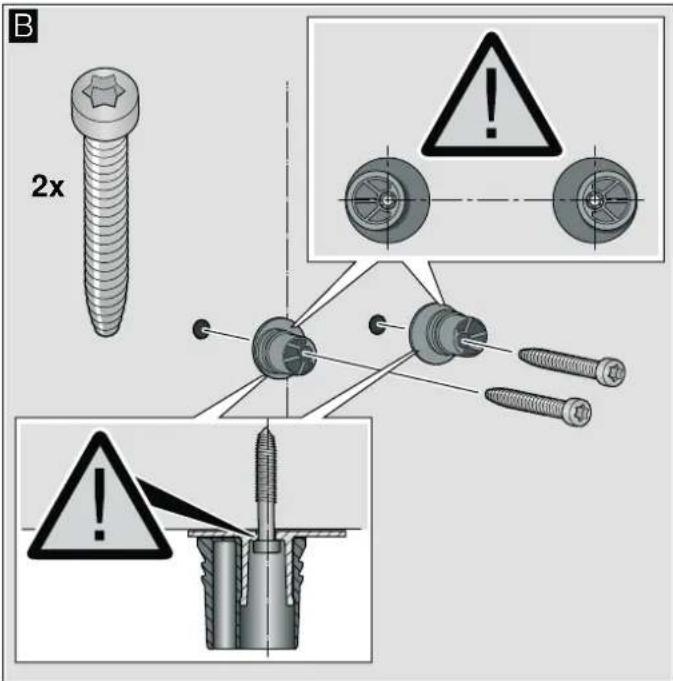

Installation 26

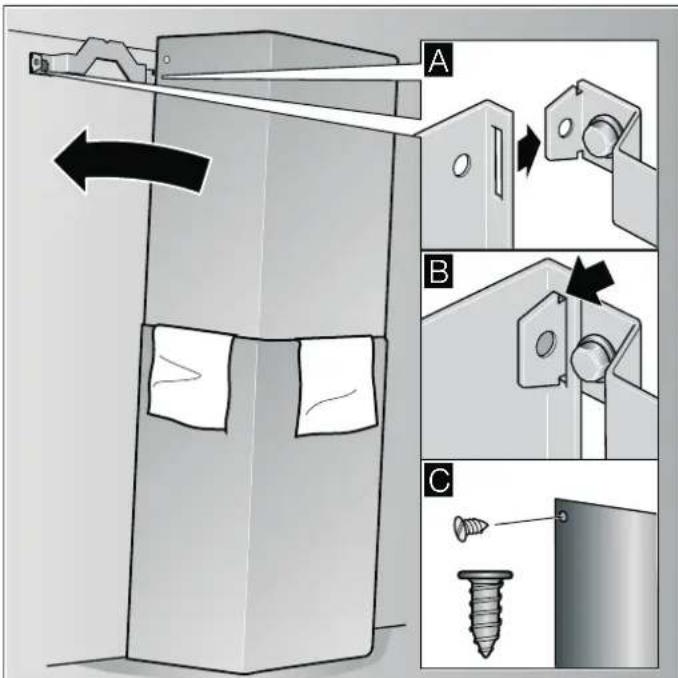

Monter le capot de cheminée 28

NOTICE D'UTILISATION

Pour les contacts dans les différents pays, consulter le repertoire de SAV joint.

Élimination sans nuisances pour l'environnement

Cet apparéil est conforme à la Directive française 2002/96/CE relative aux déchets d'équipements électriques etlectroniques (DEEE). Cette directive fixe un cadre pour la reprise et la valorisation des apparéils usages sur tout le territoire de l'Union française.

Consignes de sécurité

Consignes generales

Veuillez respecter le contenu de cette notice d'instructions, en particulier les consignes de sécurité. La sécurité de l'appareil à l'utilisation est garantie s'il a été installé conformément à la notice de montage. Veuillez conserver la notice en vue d'une réutilisation ultérieure ou pour un futur nouveau propretaire.

Cet apparéil n'est destiné qu'à l'usage dans un foyer domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Risque d'etouffement!

par le matériel d'emballage. Ne permette jamais aux enfants de jourer avec les matérielux d'emballage.

Après le déballage, vérifie si l'appareil présente des dommages apparents. En présence d'avaries de transport, ne raccordez pas l'appareil.

Ces instructions valent pour plusieurs variantes d'appareil.
Certaines équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Ne permette pas aux enfants et aux adultes d'utiliser l'appareil sans surveillance tant qu'ils / lorsqu'ils ne sont pas physiquement ni mentalalement en mesure de le faire, ou lorsque des connaissances et de I'expérience leur manquent pour faire marcher I'appareil correctement et de façon sure.

Ne permettez jamais aux enfants de jouer avec l'appareil!

Notre service après-vente se tient à votre disposition pour répondre à toute demande de précision ou en cas de dérangement (voir le repertoire des points de service après-vente).

Lors de l'appoint, veuillez fournir les numéroes suivants :

E-Nr. FD

Ces nombres se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le contrôle métallique àGRAISE).

Inscrive les nombres dans le champ ci-dessus afin de ne pas avoir à le chercher lorsque vous en aurez besoin.

Installation

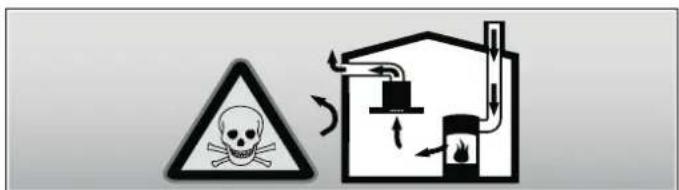

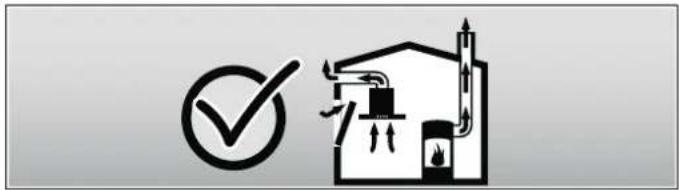

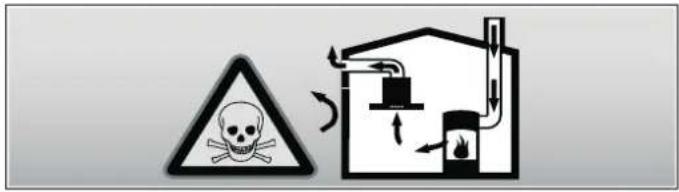

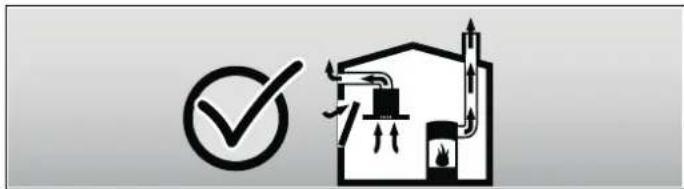

Danger de mort, danger d'intoxication!

par des gaz de combustion réaspirés. Ne jamais utiliser l'appareil en mode évacuation en même temps qu'un foyer à air ambient si un apport suffisant en air frais n'est pas assure.

Les foyers à air ambient (par exemple les chauffages à gaz, à bois, à fioul ou à charbon, les chauffe-eau instantanés, les ballons d'eau chaude) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumee à l'air libre par un systeme spécifique (cheminee par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que I'apport d'air frais est suffisant
Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air fais nécessaire à la combustion est assure par des ouvertures non obturables (par exemple dans des portes ou fenêtes), associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques.

Demandez toujours conseil au maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

par projection d'étincelles. N'installez l'appareil au dessus d'un foyer à combustibles solides (p. ex. bois ou charbon) qu'en présence d'un couvercle fermé et inamovible.

Attention!

L'accumulation de chaleur due à un écart trop faible entre l'appareil et le placard risque de provoquer des dégats. Il ne faut installer l'appareil qu'au maximum avec un côte jouxtant un placard vertical ou un mur. L'écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

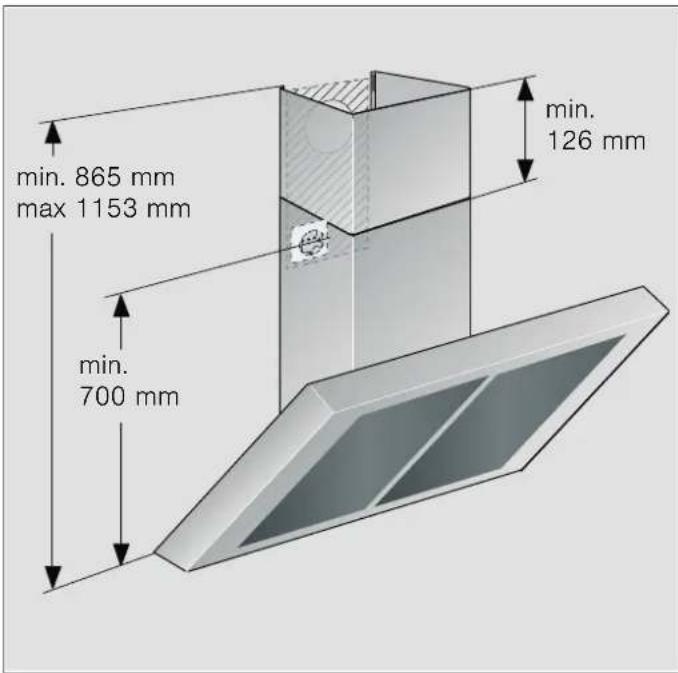

Les écarts de sécurité spécifiés devront être respectés. Veuillez également respecter les indications relatives à votre apparéil de cuisson. Si votre table de cuisson combinée des foyers gaz et électrique, l'écart maximal s'applique.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

L'installation doit avoir lieu en respectant les prescriptions actuellesment en vigueur dans leBATIMENT, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Risque d'electrocution!

par un cable d'alimentation endommagé. Pendant l'installation, veillez à ne pas plier ni coincer le cable d'alimentation.

Risque d'incendie, risque de blessure!

par un cable d'alimentation endommagé. Le remplacement du cable d'alimentation est exclusivement réservé à un spécialiste/agree (installateur d'équipements électriques).

Risque de blessure!

pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.

Risque de blessure!

par la chute de l'appareil. Toutes les vis de sécurité et tous les capuchons de sécurité doivent être solidement montés.

Utilisation

Risque de brûlure!

avec un autocuiseur très chaud en cas d'utilisation d'autocuiseurs. Eloignez les enfants et voirlez à une utilisation correcte.

Risque de blessures, risque d'endommagement!

en raison d'objets déposés sur l'appareil. Ne déposez jamais d'objets sur l'appareil.

Risque d'incendie, risque de brûlures!

par les foyers gaz sur lesquels n'a ete pose aucun ustensile de cuisson. Sur les foyers gaz, posez always des ustensiles de cuisson aux dimensions adequates. Ajustez la flamme de telle maniere qu'elle ne depasse pas du fond de l'ustensile de cuisson.

Risque de brûlures, risque d'endommagement!

Si vous faites fonctionner plusieurs foyer ges gaz en même temps.
Ne faites jamais fonctionner en même temps deux foyer ges gaz à feu vif pendant plus de 15 minutes. En raison de la forte chaleur, le corps de la hotte devient très chaud.

Rappelez-vous ceci: Un brûleur grande puissance (plus de 5 kW, pour wok), chauffe autant que deux brûleurs gaz.

Risque d'incendie!

par des depots de graisse dans le filtre metallique à graisse. Ne manipulez jamais de flamme neue sous l'appareil (ne flambez jamais de mets p.ex.). Faites toujours marcher l'appareil avec le filtre metallique à graisse. Nettoyez régulièrement le filtre metallique à graisse.
par des graisses et huiles surchauffees. Ne faites chauffer de la graisse ou de l'huile qu'en les surveillant en permanence. N'teignez jamais le feu avec de l'eau, toujours avec une couverture adequate, un couvercle ou une assiette.

Attention!

Risque de déterioration par la corrosion. Toujours allumer l'appareil pendant la cuisson afin d'éviter la formation de condensation. La condensation peut provoquer de la corrosion.

Risque de blessure!

par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.

Nettoyage et entretien

Risque de brûlures, risque d'électrocution!

par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche male de la prise de courant.

Attention!

Risque de détérioration par pénétration d'humidité dans l'électronique, ne jamais nettoyer les organes de commande avec un chiffon mouillé.
- Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
- Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Maintenance et réparation

Risque d'incendie, risque de blessure!

par des réparations inexpertes. Coupe le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant. Les réparations sont exclusivement réservées à un spécialiste (installateur d'équipement électrique).

Risque de blessure!

Du fait que l'appareil est en dérangement ou endommagé. Ramenez le disjoncteur en position éteinte ou débranchez la fiche mâle de la prise de courant.

Risque d'incendie, risque de blessure!

par un cable d'alimentation endommage. Le remplacement du cable d'alimentation est exclusivement réservé à un spécialiste/agree (installateur d'équipements électriques).

Risque de brûlures, risque d'électrocution!

par des défectueuses. Coupez le courant par le fusible / disjoncteur ou débranchez la fiche mâle de la prise de courant. Changez immédiatement les ampoules (laissez-leur d'abord le temps de refroidir) pour empêcher une surcharge des autres lampes.

Modes

VouppouvezutilisercetappareilenmodeEvacuationd'airou en modeRecyclagede l'air.

Mode Évacuation de l'air

L'air aspire est débarrassé des particules deGRAISSER par les filtres à cet effet, transite par un conduit puis gagne l'extérieur.

Remarque : L'air sortant ne doit pénétrer ni dans une cheminée en service destinée à evacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyer s combustion.

Si l'air sortant circule par une cheminée non en service destinée à evacuer la fumée ou des gaz brûlés, il faudra vous procurar l'accord du ramoneur compétent dans votre quartier.
Si I'air sortant traverse la paroi extérieure, il faudrait utiliser une ventouse téléscopique.

Mode Recyclage de l'air

L'air aspiré se nettoie en traversant les filtres àGRAISSE et un filtré à charbon actif, puis il revient dans la cuisine.

Remarque : Pour lier les odeurs dans l'air recyclé, vous devrez incorporer un filtré à charbon actif. Pour connaître les différentes possibités d'utiliser l'appareil en mode Recyclage d'air, consultez les prospectus ou votre revendeur spécialisé. Vous pourrez vous procurer les accessoires dans le commerce spécialisé, auprès du service après-vente ou dans la boutique en ligne. Vous trouvrez le numéro de cet accessoire à la fin de la notice d'utilisation.

Utilisation

Ces instructions valent pour plusieurs variantes d'appareil.
Certains équipements ne figurant pas sur votre apparéil peuvent y être décrits.

Remarque : Allumez la hotte aspirante des le début de la cuisson ; une fois la cuisson achevee , laissez la hotte aspirante fonctionner encore quelques minutes. Ceci permet d'éliminer les buees de cuisson le plus efficacement.

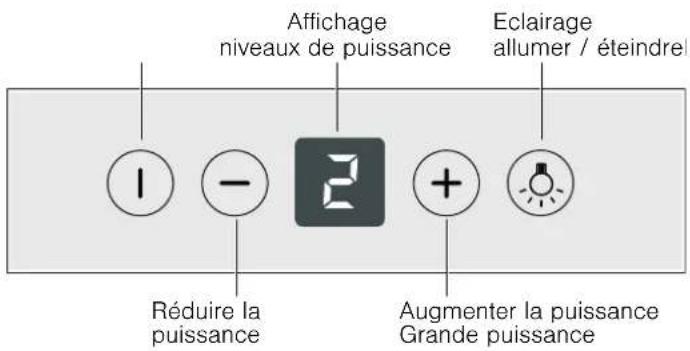

Bandeau de commande

Allumer le ventilateur

Appuyez sur la touche Marche / Arrêt

Par la touche +, haussez la puissance d'aspiration, ou réduisez-la par la touche -

Grande puissance

Si des odeurs ou buées particulièrement fortes se dégagent, vous pouvez utiliser la grande puissance.

Appuyer répétivement sur la touche +, jusqu'à ce que P ou b apparaïssé dans l'affichage.

La durée de marche est limite. Ensuite, l'appareil commute automatiquement sur une puissance d'aspiration inférieure. Vous pouvez a tout moment reduire manuellement la puissance.

Poursuite de marche du ventilateur

Appuyez sur la touche - jusqu'à ce que L s'affiche. La durée de marche est limitée. L'appareil continue de fonctionner pendant 10 minutes au niveau de puissance 1 puis s'éteint ensuite automatiquement.

Éclairage

Vous pouvez allumer et eteindre I'eclairage independamment du ventilateur.

Incorporer et déposer le filtré

Risque de brûlures, risque d'électrocution!

par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupe le courant par le fusible / disjoncteur ou débranche la fiche maje de la prise de courant.

Retirer le filtré métallique àGRAISE

1. Ouvrez le verrouillage puis abaissez le filtré métallique àGRAISSSE.

Avec l'autre main sous le filtre métallique àGRAISSSE, intercepţez ce dernier.

1. Sortez le filtré métallique àGRAISSÉ de sa fixation.

Si aspiration periphérique

1. Tirez le filtre métallique àGRAISSERVSLEbas.

Avec l'autre main sous le filtre métallique àGRAISSSE, intercepţez ce dernier.

1. Sortez le filtré métallique àGRAISE de sa fixation.

Remarques

LaGRAISSEPeut s'accumuler en bas dans le filtre metallique aGRAISSE.
- Pour éviter que de laGRAISSEN goutte, ne tenez pas le filtré metallique aGRAISSEN biais.

Incorporer le filtré métallique àGRAISSSE

1. Mettez le filtré métallique àGRAISSÉ en place.
   Avec l'autre main sous le filtre métallique àGRAISSSE, intercepţez ce dernier.
2. Basculez le filtre métallique àGRAISE vers le haut puis faites encranter le verrouillage.

Nettoyage et entretien

Risque de brûlures, risque d'électrocution!

par l'appareil. Avant de nettoyer ou d'entretenir l'appareil, attendez toujours qu'il ait refroidi. Coupe le courant par le fusible / disjoncteur ou débranchez la fiche maje de la prise de courant.

Attention!

Risque de déterioration par pénétration d'humidité dans l'électronique, ne jamais nettoyer les organes de commande avec un chiffon mouillé.
- Les surfaces peuvent être endommagées par un nettoyage non conforme. Nettoyer les surfaces en inox seulement dans le sens du métal. Pour les organes de commande, ne pas utiliser de nettoyant pour inox.
- Les nettoyants agressifs ou à récurer peuvent endommager la surface. Ne jamais utiliser de nettoyants agressifs ou à récurer.

Nettoyer la surface de l'appareil

Vous pouvez vous procurer des produits appropriés pour nettoyer et entrenir l'appareil par le biais de la hotline ou de la boutique en ligne (voir le début de la notice d'utilisation).

Remarque: La surface de l'appareil et ses éléments de commande craignent les rayures. Veuillez respecter les conditions de garantie énoncées dans le manuel du SAV ainsi que les consignes de nettoyage suivantes:

Nettoyez les surfaces avec un essuie-tout humide et moelleux, du produit à vaissele ou un produit lave-vitres doux. Avec un essuie-tout humide, faites ramollir les salissures qui ont seché dessus. Ne grattez pas les surfaces
Ne conviennent pas : les chiffons secs, éponges à dos abrasif, produits à recycler ainsi que les produits nettoyants contenant du sable, de la soude, de l'acid, du chlor, ainsi que tous produits agressifs.
Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de I'acier.
Pour nettoyer les éléments de commande, n'utilisez aucun produit nettoyant pour l'acier et jamais d'essuie-tout humide.

Nettoyer le filtré métallique àGRAISSSE

Les filtres métalliques reliennent, une fois installés, les particules grasses en suspension dans les buées de cuisson. Dans des conditions d'utilisation normales (1 à 2 heures par jour), nettoyez les filtres métalliques àGRAISSE tous trois mois environ.

Remarques

N'utilisez jamais de détergents agressifs, contenant de l'acide ou fortement alcalins.
Pendant le nettoyage des filtres métalliques àGRAISSÉ, nettoyez également leur fixation dans l'appareil au moyen d'un essuie-tout humide.
Vouspouvezlaverlesfiltresmetalliquesagraisseau lavevaisselleoua la main.

Au lave-vaisselle :

Remarque: Si le nettoyage a lieu au lave-vaiselle, de légères colorations peuvent se maniférer. Ceci n'influe aucunement sur le fonctionnement des filtres métalliques àGRAisse.

Ne nettoyez pas avec la vaiselle les filtres metalliques a graisse tres sales.
Posez les filtres métalliques à graisse dans le lave-vaiselle sans les coincer. Ne coincez pas les filtres métalliques à graisse.

A la main :

Remarque: En présence de salissures tenaces, vous pouvez utiliser un produit dissolvant les graisses. Il est possible de le commander via la boutique en ligne.

• Mettez les filtres métalliques àGRAISE à tremper dans de l'eau de vaisse le très chaude.
  Utilisez une Brosse pour nettoyer puis rincez bien les filtres ensuite.
  Laissez les filtres métalliques àGRAISSE s'égouter.

Changer les ampôules

Risque de brûlures, risque d'électrocution!

par des défectueuses. Coupez le courant par le fusible / disjoncteur ou débranche la fiche maje de la prise de courant. Changez immédiatement les ampoules (laisssez-leur d'abord le temps de refroidir) pour empêcher une surcharge des autres lampes.

Important! N'utilise que des moyens d'éclairage du même type et de même puissance (voir le culot de l'ampoule ou la plaque signalétique à l'intérieur de l'appareil ; à cette fin, sortez le filtre métallique àGRAisse).

Changer les ampoules halogène

Remarque: Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le gallon de verre. Pour insérer les ampoules halogènes, utilisez un chiffon propre.

1. Avec un outil approprié, retirez précautionneusement l'anneau de l'ampoule.
   2.Extrayez I'ampoule et remplacez-la par une ampoule du même type.

1. Remettez le couvercle de l'ampoule en place.
   4.Branchez la fiche male dans la prise de courant ou réarmez le disjoncteur.

LED

Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente ou à un spécialiste agrée (installeur d'équipement électrique).

Risque de blessure!

par des LED du groupe de risques 1. Il ne faut pas fixer les LED allumées du regard plus de 100 secondes.

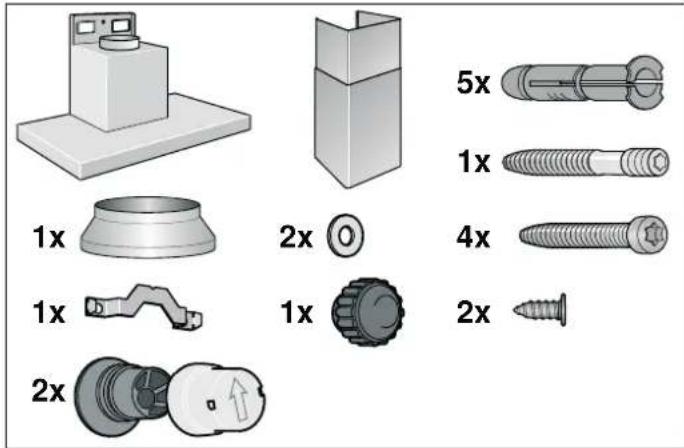

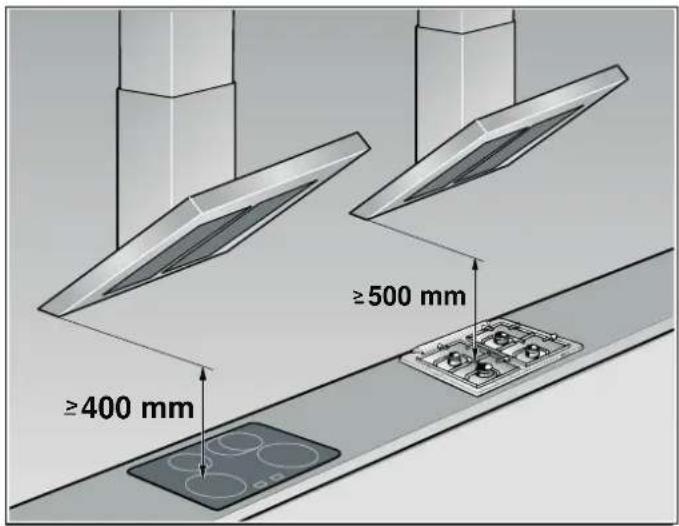

NOTICE DE MONTAGE

Cet apparéil s'installe contre un mur.
- Accessoires spéciaux (p.ex. pour le mode Recyclage de l'air) : tenez compte de la notice d'installation les accompagnant.
- Les surfaces de l'appareil craignent. Lors de l'installation, evitez de les endommager.

Consignes de sécurité

Danger de mort, danger d'intoxication!

par des gaz de combustion réaspirés. Ne jamais utiliser l'appareil en mode évacuation en même temps qu'un foyer à air ambient si un apport suffisant en air frais n'est pas assureé.

Les foyers à air ambient (par exemple les chauffages à gaz, à bois, à fioul ou à charbon, les chauffe-eau instantanés, les ballons d'eau chaude) prélevent l'air de combustion dans la piece où ils sont installés et rejettent les gaz de fumée à l'air libre par un système spécifique (cheminée par exemple).

Lorsque la hotte aspirante est en marche, elle préleve de l'air dans la cuisine et dans les pieces voisines; si l'apport d'air frais est trop faible, une dépression se forme. Des gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pieces d'habitation.

Il faut donc toujours s'assurer que l'apport d'air frais est suffisant
- Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire.

Le fonctionnement sur de l'appareil n'est possible que si la dépression dans la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assure par des ouvertures non obturables (par exemple dans des portes ou fenêtres), associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques.

Demandez toujours conseil au maitre ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.

Si la hotte aspirante est utilisée exclusivement en mode recyclage, le fonctionnement est possible sans restrictions.

Risque d'incendie!

par projection d'étincelles. N'installez l'appareil au dessus d'un foyer à combustibles solides (p. ex. bois ou charbon) qu'en présence d'un couvercle fermé et inamovible.

L'installation doit avoir lieu en respectant les prescriptions actuellesment en vigueur dans le bathtub, ainsi que les prescriptions publiées par les compagnies distributrices d'électricité et de gaz.

Risque d'electrocution!

par un cable d'alimentation endommagé. Pendant l'installation, voirlez à ne pas plier ni coincer le cable d'alimentation.

Risque de blessure!

pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.

Risque de blessure!

par la chute de l'appareil. Toutes les vis de sécurité et tous les capuchons de sécurité doivent être solidement montés.

Installation

Dimensions des tuyaux

Remarque: Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie.

L'appareil atteint un rendement d'autant meilleur que le tuyau d'évacuation est court et droit et que son diamètre est grand.
Si les tuyaux d'évacuation sont longs, représentent de nombreux coudes ou ont un diamètre inférieur à 150 mm, la puissance maximale d'aspiration ne sera pas atteinte et l'aérateur fera plus de bruit.
- Les tuyaux rigides ou couples constituent le conduit d'évacuation doivent être fabriqués dans un matériel non inflammable.

Tuyaux ronds

Nous recommendons un diamètre interieur de 150~mm , avec un minimum de 120~mm

Gaines plates

La section interieure doit correspondre au diamètre des tuyaux ronds.

0 150 mm environ 177 cm²

0 120 mm environ 113 cm²

• Les gains plates ne doivent pasprésenter de dévoiements trop importants.
  Si des tuyaux de plusieurs diamètres sont utilisés, il faut prévoir des bandes d'étanchéité.

Vérifier le mur

Le mur doit etre plat, vertical et offrir une portance suffisante.
La profondeur des trous percés doit être adaptée à la longueur des vis. Les chevilles doivent offrir une retenue sure.
- Les vis et chevilles ci-jointes convennent pour la maconnerie massive. En presence d'autres matériaux de construction (p. ex. le Rigips, le beton cellulaire, les briques Poroton), il faut utiliser des moyens de fixation correspondants.
La hotte aspirante pese 40kg max.

Préparer l'installation

1.Du plafond au bord inférieur de la hotte aspirante, tracez une ligne mediane verticale sur le mur.
2. Marquez les emplacements des vis et le contour de la zone d'accrochage.
3. Pour les fixations, percez cinq trou des 8 mm de et profonds de 80 mm, puis enoncez les chevilles jusqu'au ras du mur.

Installation

1.Vissez la corniere affectee au capot de cheminee. A

1. Vissez les moyens d'accrochage de la hotte aspirante à la main seulement, à un couple de . 3 Nm max.

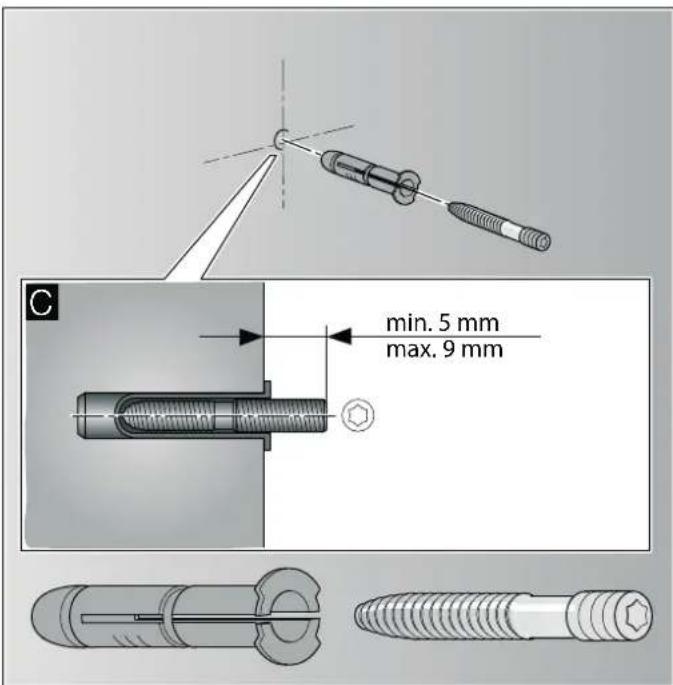

1. Vissez le boulon fileté de sorte qu'il dépasse encore 5 - 9 mm du mur.

Accrocher et aligner l'appareil

1. Retirez la pellicule protectrice d'abord du dos de la hotte, puis intégralement une fois le montage acheve.
2. Accrochez l'appareil de sorte qu'il encrante fermement contre les moyens d'accrochage.
3. Tournez les moyens d'accrochage pour ajuster l'horizontalité de l'appareil. Si nécessaire, il est possible de déplacer l'appareil vers la droite ou la gauche. E

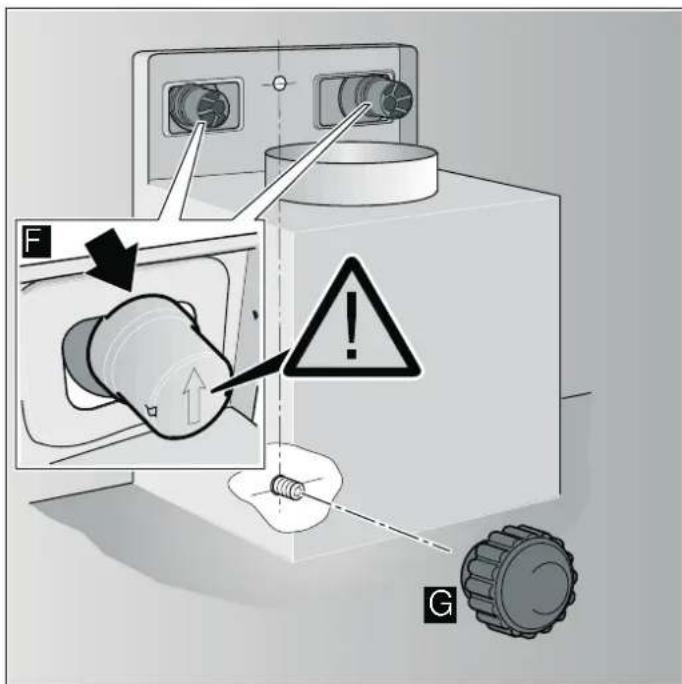

Fixer l'appareil

1. Sur les moyens d'accrochage, enforcez les capuchons de sécurisation jusqu'à ce qu'ils encrant et en veillant à ce que la flèche pointe vers le haut. F
2. Vissez la vis moletée avec rondelle intercalaire. 6

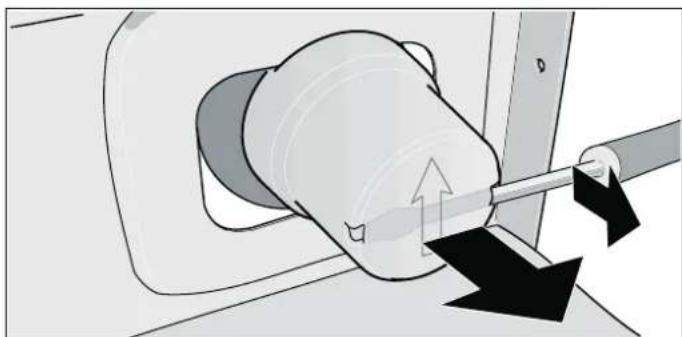

Enlever les capuchons de sécurisation

S'il faut enlever les capuchons de sécurité, utilisez un tournevis à pane plate.

Fixer les jonctions des conduits

Remarque: Si vous utilisez un conduit en aluminium, lissez préalablement la zone de raccordement.

Conduit d'évacuation Ø 150 mm (diamètre recommandé)

Fixez le conduit d'évacuation directement contre le manchon puis étanchez.

Conduit d'évacuation Ø 120 mm

1. Fixez le manchon réducteur directement contre le manchon d'évacuation.
   2.Fixez le conduit d'évacuation contre le manchon réducteur.
2. Etanche les deux zones de jonction avec un moyen approprié.

Branchement électrique

Risque d'électrocution!

par un cable d'alimentation endommagé. Pendant l'installation, veillez à ne pas plier ni coincer le cable d'alimentation.

Les données de raccordement nécessaires se trouvent sur la plaque signalétique dans le compartment interieur de l'appareil (pour ce faire, retirez le filtré métallique àGRAISE).

Longueur du cable de branchement: env. 1,30 m

Cet apparéil est conforme aux dispositions CE régissant l'antiparasitage.

L'appareil ne pourra etre raccorde qu'a une prise femelle reglementairement raccordee a la terre.

Installez la prise femelle à contacts de terre de préférence directement à l'intérieur du capot de la hotte.

La prise femelle à contacts de terre doit être raccordée via un circuit electrique dédié.
Si après le montage de la hotte aspirante la prise a contacts de terre n'est plus accessible, il faudra prévoir un dispositif de coupure comme s'il s'agissait d'un raccordement fixe.

Si un raccordement fixe s'impose, il faut intercaler dans le câblage un sectionneur omnipolaire (disjoncteur pour protégéra la ligne, fusibles et contacteurs) représentant une ouverture d'au moins 3 mm entre les contacts. Le raccordement est exclusivement réservé à unElectricien qualifié.

Monter le capot de cheminée

Risque de blessure!

pendant l'installation à cause des arêtes vives. Pendant l'installation de l'appareil, toujours porter des gants de protection.

1. Séparez les capots de cheminée. Pour ce faire, retirez le ruban adhésif.
2. Retirez les pellicules protectrices recouvrant les deux capots de cheminée.
   3.Faites coulisser les capots de cheminée l'un dans l'autre. Remarques

Pour eviter les rayures, posez du papier, à titre
de protection, sur les bords du capot extérieur.
- Les ouïes du capot interieur de cheminée regardent vers le bas.

1. Posez les capots de cheminée sur l'appareil.
2. Poussez le capot de cheminée interieur vers le haut et accrochez-le sur les cotés gauche et droit contre la cornière de retenue. A
   6.Faites encranter le capot de cheminée vers le bas. B
3. A l'aide de deux vis, vissez le capot de cheminée latéralement contre la cornière de cheminée. C
