BEDIENUNGSANLEITUNG VVA96E650 VIVA
[de] Gebrauchs- und Montageanleitung 2
de Inhaltsverzeichnis
GEBRAUCHSANLEITUNG 2
Umweltschonende Entsorgung 2
Sicherheitschinweise. 2
Betriebsarten 4
Abluftbetrieb. 4
Umluftbetrieb 4
Bedienung. 5
Filter ein- und ausbauen 5
Reinigung und Pflege 6
Lampen auswechseln 6
MONTAGEANLEITUNG 7
Sicherheitshinweise 7
Installation 8
RohrmaBe. 8
Wand überprüfen 8
Installation vorbereiten 8
Installation 8

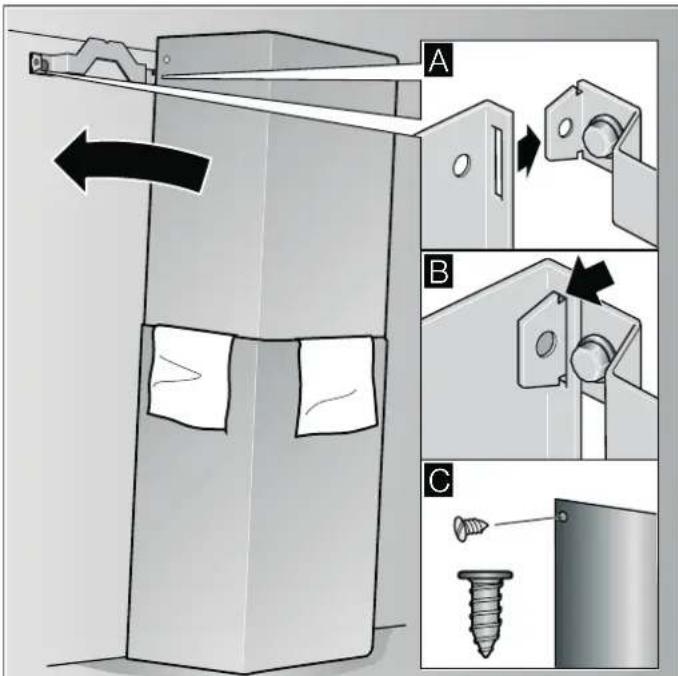

Kaminverblendung montieren 10
GEBRAUCHSANLEITUNG
Die Kontaktdaten aller Länder finden Sie im beiliegenden Kundendienstverzeichnis.
Umweltschonende Entsorgung
Dieses Gerät entspricht der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE - waste electrical and electronic equipment). Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Sicherheitshinweise
Allgemeine Hinweise
Beachten Sie diese Anleitung, sondern die Sicherheitshinweise. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Bewahren Sie die Anleitung für einen späteren Gebrauch oder für Nachbesitzer auf.
Dieses Gerät ist nur für den privaten Haushalt bestimmt. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Erstickungsgefahr!
durch Verpackungsmaterial. Kinder nie mit Verpackungsmaterial spielen halten.
Gerat nach dem Auspacken auf sightbare Schäden prufen. Bei einem Transportschaden Gerat nicht anschließen.
These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Erwachsene und Kinder)dufen das Gerat nie unbeaufsichtigt verwenden, wenn sie körperlich oder geistig nicht in der Lage sind oder ihren Wissen und Erfahrung fehlen das Gerät richtig und sichere zu bedieren.
Kinder nie mit dem Gerät spielen halten!
Bei eventuellen Rückfragen oder Störungen ist unser Kundennest (siehe Kundendienststellenverzeichnis) für Sie da.
Bei Anruf folgende Nummern angegeben:
E-Nr. FD
Die Nummern stehen auf dem Typenschild im Innenraum des Gerätes (dazu Metallfettfilter ausbauen).
Tragen Sie die Nummern in das obige Feld ein, damit Sie bei Bedarf nicht lange suchen müssen.
Installation

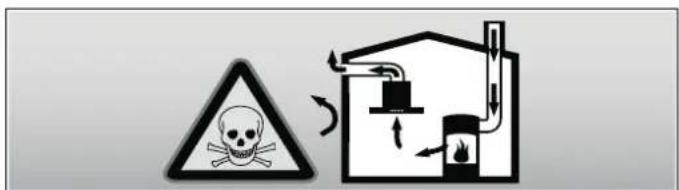

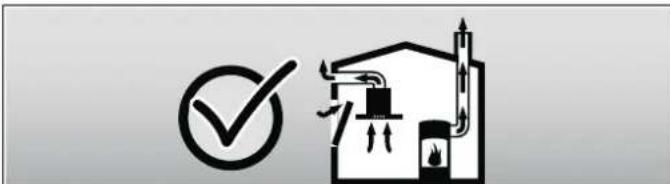

Lebensgefahr, Vergiftungsgefahr!
durch zurückgesaugte Verbrennungsgase. Gerät ne im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte betreiben, wenn nicht für ausreichende Zuluft gesorgt ist.
Raumluftabhängige Feuerstätten (z.B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entstehen ein Unterdruck. Gifte Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmaerkasten allein stelt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z.B. in Turen, Fenstern, in Verbindung mit einem Zuluft/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinz, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
durch Funkenflug. Gerät nur dann über einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.
Achtung!

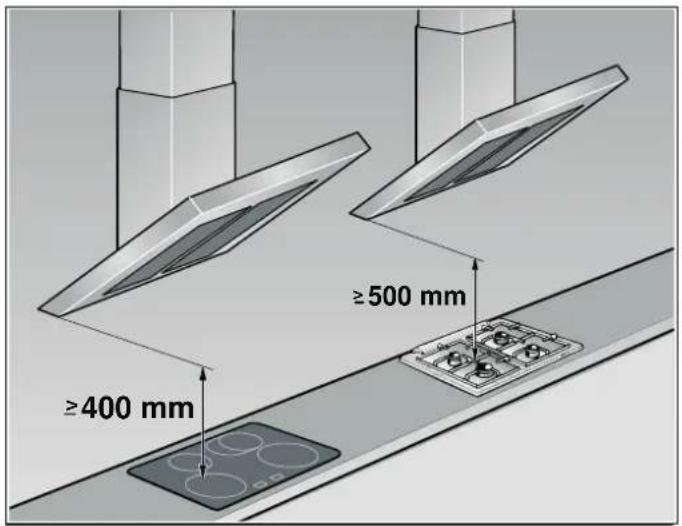

Beschädigungsgefahr durch Hitzestau wegen zu geringem Abstand zwischen Gerät und Hochschrank oder Wand. Gerätarf nur an einer Seite direkt geben einem Hochschrank oder einer Wand installiert werden. Abstand zur Wand oder zum Hochschrank muss mind. 50 mm betragen.
Die vorgegebenen Sicherheitsabstände müssen eingehalten werden. Beachten Sie auch die Angaben zu ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Für die Installation müssen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
Stromschlaggefahr!
durch beschädigtes Anschlusskabel. Anschlusskabel während der Installation nicht knicken oder einklemmen.
Brandgefahr, Verletzungsgefahr!
durch beschädigtes Anschlusskabel. Beschädigtes Anschlusskabel muss durch eine konzessionierte Fachkraft (Elektroinstallateur) ersetzt werden.
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Wahrend der Installation des Gerätes immer Schutzhandschuhe/TRagen.
Verletzungsgefahr!
durch herabfallendes Gerät. Alle Sicherungsschrauben und Sicherungskappen müssen fest montiert werden.
Gebrauch
Verbrennungsgefahr!
durch heiBes Gerät bei Benutzung mit Kochgeräten. Kinder fernhalten und auf sachgemäBen Gebrauch achten.
Verletzungsgefahr, Beschädigungsgefahr!
durch abgestellte Gegenstände auf dem Gerät. Gegenständenie auf das Gerät stellen.
Brandgefahr, Verbrennungsgefahr!
durch Gaskochstellen ohne aufgesetztes Kochgeschirr. Gaskochstellen immer mit passendem Kochgeschirr verwenden. Flamme so regeln, dass sie nicht über das Kochgeschirr hinauszüngelt.
Verbrennungsgefahr, Beschädigungsgefahr!
durch den Betrieb von mehreren Gaskochstellen gleichzeitig. Zwei Gaskochstellen nie gleichzeitig mit großer Flamme länger als 15 Minuten betreiben. Das Gehäuse wird durch die große Hitze sehr heiß.
Beachten Sie: Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
Brandgefahr!
- durch Fettablagerungen im Metallfettfilter. Unter dem Gerät nie mit offener Flamme arbeiten (z.B. flambieren). Gerät immer mit Metallfettfilter betreiben. Metallfettfilter regelmäßiger reinigen.
durch überhitzte Fette und Ole. Fette und Ole nur unter ständiger Aufsicht erhitzen. Feuer nie mit Wasser, immer mit Branddecke, Deckel oder Teller loschen.
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Verletzungsgefahr!
durch LED-Leuchten der Risikogruppe 1. Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Reinigung und Pflege
Verbrennungsgefahr, Stromschlaggefahr!
durch Gerät. Gerät vor der Reinigung oder Wartung immer abkühlen halten. Sicherung ausschalten oder Netzsteckerziehen.
Achtung!
- Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
- Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
- Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Wartung und Reparatur
Brandgefahr, Verletzungsgefahr!
durch unsachgemäße Reparaturen. Sicherung ausschalten oder Netzsteckerziehen. Reparaturen darfur eine konzessionierte Fachkraft (Elektroinstallateur) durchfuhren.
Verletzungsgefahr!
durch Störung oder Beschädigung am Gerät. Sicherung ausschalten oder Netzsteckerziehen und Kundendienst anrufen.
Brandgefahr, Verletzungsgefahr!
durch beschädigtes Anschlusskabel. Beschädigtes Anschlusskabel muss durch eine konzessionierte Fachkraft (Elektroinstallateur) ersetzt werden.
Verbrennungsgefahr, Stromschlaggefahr!
durch defekte Lampen. Sicherung ausschalten oder Netzsteckerziehen.Defekte Lampen immer sofort auswechseln (Lampen vorher abkühlen lessen), um Überlastung der restlichen Lampen zu verhinden.
Betriebsarten
Dieses Gerät konnen Sie im Abluft- oder Umluftbetrieb einsetzen.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zusammenfuhrt.
Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauern. Die verschiedene Mänglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehör-Nummern finds Sie am Ende der Gebrauchsanleitung.
Bedienung
These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst weniger Minuten nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.

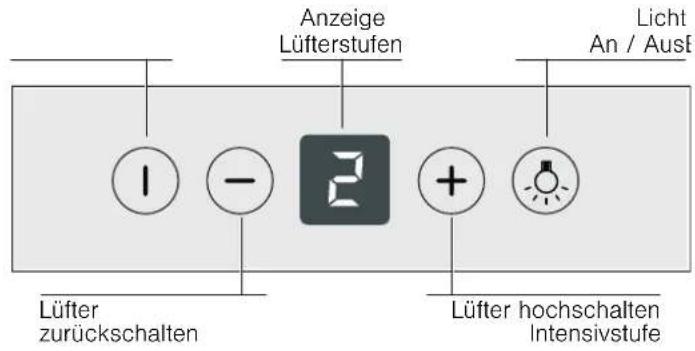

Bedienfeld
Lüfter einschalten
Taste Ein/Aus drucken.
Lüfterstufe mit Taste + erhöhen oder mit Taste - verringern.
Intensivstufe
Für besonderss starke Geruchs- und Dunstentwicklung konnen Sie die Intensivstufe verwenden.
Taste + so oft drucken, bis in der Anzeige P oder b erscheint. Die Laufzeit ist begrenzt. Das Gerät schaltet anschließend automatisch auf eine niedrigere Lüfterstufe darüber. Sie konnen jederzeit von Hand zurückschalten.
Lüfternachlauf
Taste - so oft drucken, bis in der Anzeige ein L erscheint. Die Laufzeit ist begrenzt. Das Gerat lauft 10 Minuten in Lüfterstufe 1 und schaltet sich dann selbstständig aus.
Beleuchting
Die Beleuchtung konnen Sie unabhängig vom Lüfter ein- und ausschalten.
Filter ein- und ausbauen
Verbrennungsgefahr, Stromschlaggefahr!
durch Gerät. Gerät vor der Reinigung oder Wartung immer abkühlen halten. Sicherung ausschalten oder Netzstecker ziehen.
Metallfettfilter ausbauen
- Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
- Metallfettfilter aus der Halterung hersausnehmen.
Bei Randabsaugung
- Metallfettfilter nach untenziehen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen. - Metallfettfilter aus der Halterung herausnehmer.
Hinweise
Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.
Metalfettfilter einbauen
- Metallfettfilter einsetzen.
Dabei mit der anderen Hand unter den Metallfettfilter fassen. - Metallfettfilter nach oben klappen und Verriegelung einrasten.
Reinigung und Pflege
Verbrennungsgefahr, Stromschlaggefahr!
durch Gerät. Gerät vor der Reinigung oder Wartung immer abkühlen halten. Sicherung ausschalten oder Netzsteckerziehen.
Achtung!
- Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
- Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
- Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Geräteoberfläche reinigen
Geeignete Reinigungs- und Pflegemittel für Ihr Gerät konnen Sie über die Hotline oder den Online-Shop (siehe Anfang der Gebrauchsanleitung) beziehen.
Hinweis: Die Geräteoberfläche und Bedienelemente sind kratzempfindlich. Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft und die folgenden Reinigungshinweise:
Reinigen Sie die Oberflächen mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger. Weichen Sie angetrocknete Verschmutzungen mit einem feuchten Tuch auf. Nicht kratzen!
- Ungeeignet sind trockene Tücher, kratzende Schwämme, Scheuermittel sowie sand-, soda-, säure-, chloridhaltige oder sonstige aggressive Reinigungsmittel.
Reinigen Sie Edelstahlflächen nur in Schliffrichtung.
- Verwenden Sie für die Bedienelemente keinen Edelstahlreiniger und keine nassen Tücher.
Metallfettfilter reinigen
Die eingesetzten Metallfettfilter nehmen die fertigen Bestandteile des Kuchendunstes auf. Die Metallfettfilter bei normalem Gebrauch (1 bis 2 Stunden tätig) ca. alle drei Monate reinigen.
Hinweise
- Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
Die Metallfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.
In der Geschirrspulmaschine:
Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen auftreten. Das hat keinen Einfluss auf die Funktion der Metallfettfilter.
Reinigen Sie stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr.
- Stellen Sie die Metallfettfilter locker in die Geschirrspulmaschine. Die Metallfettfilter * dürfen nicht eingeklemmt werden .
Von Hand:
Hinweis: Bei hartnäckigem Schmutz können Sie einen speziellen Fettlöser verwenden. Er kann über den Online-Shop bestellt werden.
Weichen Sie die Metallfettfilter in heiBer Spullauge ein.
- Verwenden Sie zur Reinigung eine Bürste und spülen Sie die Filter danach gut aus.
Lassen Sie die Metallfettfilter abtropfen.
Lampen auswechseln
Verbrennungsgefahr, Stromschlaggefahr!
durch defekte Lampen. Sicherung ausschalten oder Netzsteckerziehen. Defekte Lampen immer sofort auswechseln (Lampen vorher abkühlen halten), um Überlastung der restlichen Lampen zu verhindern.
Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typus und gleicher Leistung (siehe Lampenfassung oder Typenschild im Innenaum des Gerätes - dazu Metallfettfilter ausbauen.
Halogenlampen auswechseln
Hinweis: Halogenlampen)durfen beim Einsetzen nicht am Glaskolben berührt werden. Zum Einsetzen der Halogenlampen ein sauberes Tuch verwenden.
1.Lampenring vorsichtig mit einem geeigneten Werkzeug entfern.
2.Lampe Herausziehen und durch den gleichen Lampentyp ersetzen.
3.Lampenabdeckung einsetzen.
4.Netzstecker einstecken bzw. Sicherung wieder einschalten.
LED-Leuchten
Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallateur) ausgetauscht werden.
Verletzungsgefahr!
durch LED-Leuchten der Risikogruppe 1. Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

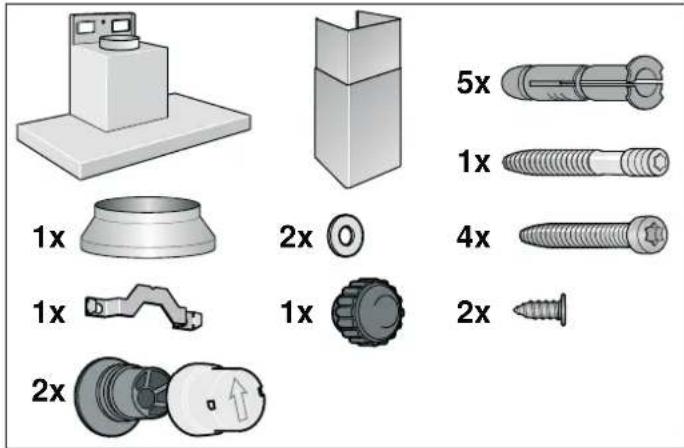

MONTAGEANLEITUNG
Dieses Gerät wird an der Wand installiert.
Fur zusätzliche Sonderzubehörteile (z.B. für Umluftbetrieb) die Dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.
Sicherheitshinweise

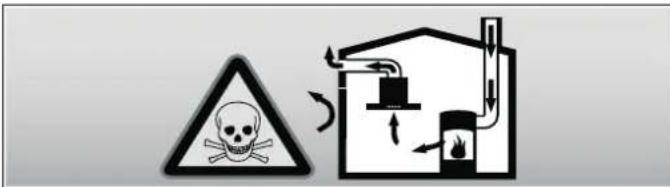

Lebensgefahr, Vergiftungsgefahr!
durch zurückgesaugte Verbrennungsgase. Gerät nie im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände betreiben, wenn nicht für ausreichende Zuluft gesorgt ist.
Raumluftabhängige Feuerstätten (z.B. gas-, öf-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z.B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohräume zurückgesaugt.
Es muss daher immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschreibenbaren Öffnungen, z.B. in Turen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benöttige Luft nachströmen kann.
Ziehen Sie in jeder Fall den Rat des zuständigen Schornsteinfegermeisters hinz, der den gesamten Lüftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschlieBich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
durch Funkenflug. Gerät nur dann über einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.
Für die Installation mussen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
Stromschlaggefahr!
durch beschädigtes Anschlusskabel. Anschlusskabel während der Installation nicht knicken oder einkommen.
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Wahrend der Installation des Gerätes immer Schutzhandschuhe/TRagen.
Verletzungsgefahr!
durch herabfallendes Gerät. Alle Sicherungsschrauben und Sicherungskappen müssen fest montiert werden.
Installation
RohrmaBe
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zusückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.
Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
Durch lange raue Abluftrohre, vile Rohrbogen oder Rohrdurchmesser, die kleiner als 150~mm sind, wird die optimale Absaugleistung nicht erreicht und das Luftergerausch wird lauter.
Die Rohre oder Schläuche zum Verlegen der Abluftleitung mussen aus nicht brenbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jeder ch mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.
0 150 mm ca. 177 cm²
0 120 mm ca. 113 cm²
Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
Wand überprüfen
Die Wand muss eben, senkrecht und ausreichend tragfähig sein.

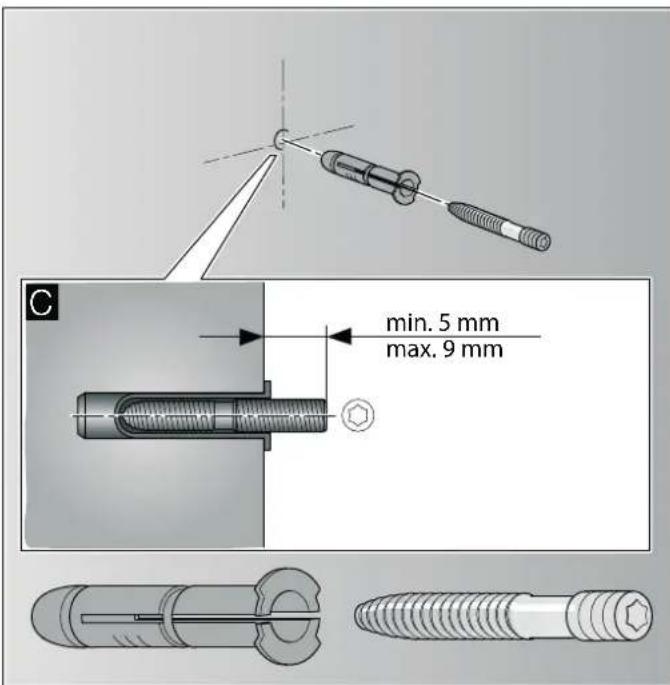

Die Tiefe der Bohrlocher muss der Länge der Schrauben entsprechen. Die Dubel mussen einen festen Halt haben.
Die beiliegenden Schrauben und Dubel sind für massives Mauerwerk geeignet. Für andere Konstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.

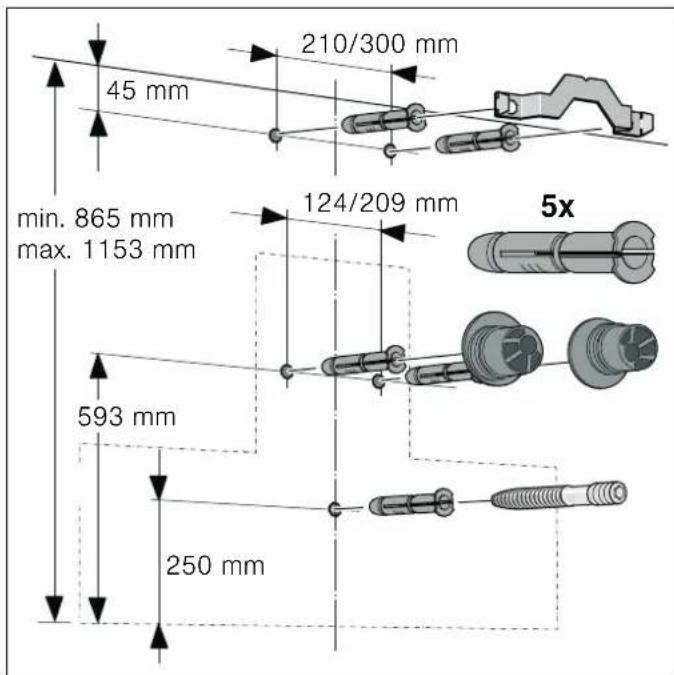

InstallationVBorbereiten
1.Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand zeichnen.
2. Positionen für die Schrauben und die Kontur des Einhagebereiches anziehnen.
3.Funf Locher mit 8 mm und Bohrtiefe 80 mm fur die Befestigungen bohren und die Dubei wandbundig eindrucken.
Installation

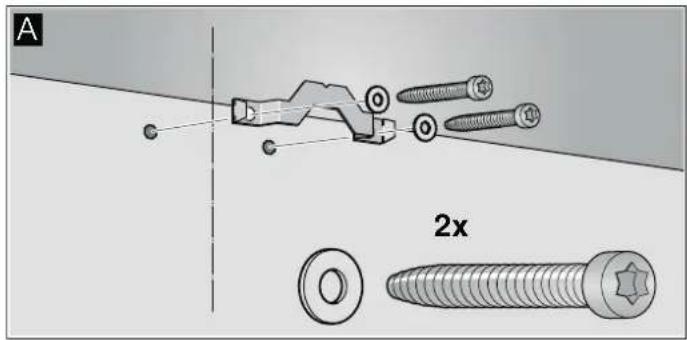

1.Haltewinkel fur die Kaminverblendung anschrauben. A

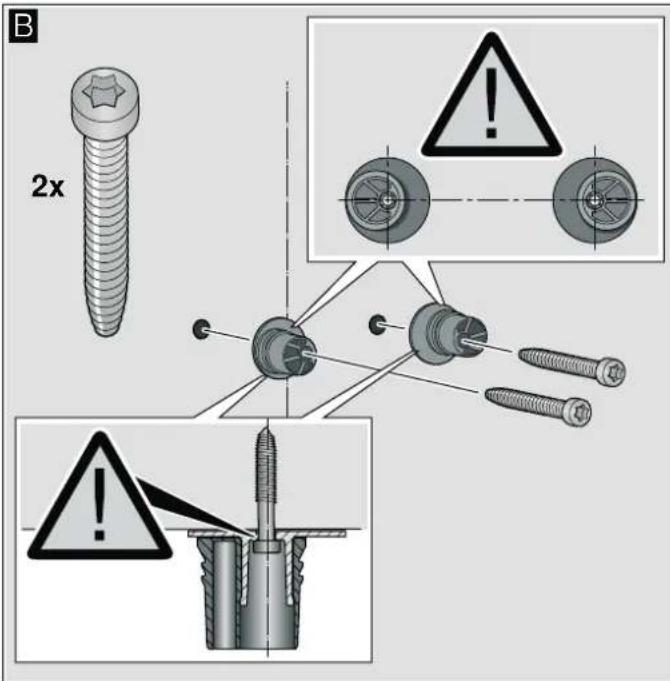

- Aufhängungen für die Dunstabzugshaube handfest, max. 3 Nm, anschrauben. B
- Gewindebolzen so welt einschrauben, dass er noch 5 - 9 mm aus der Wand ragt.

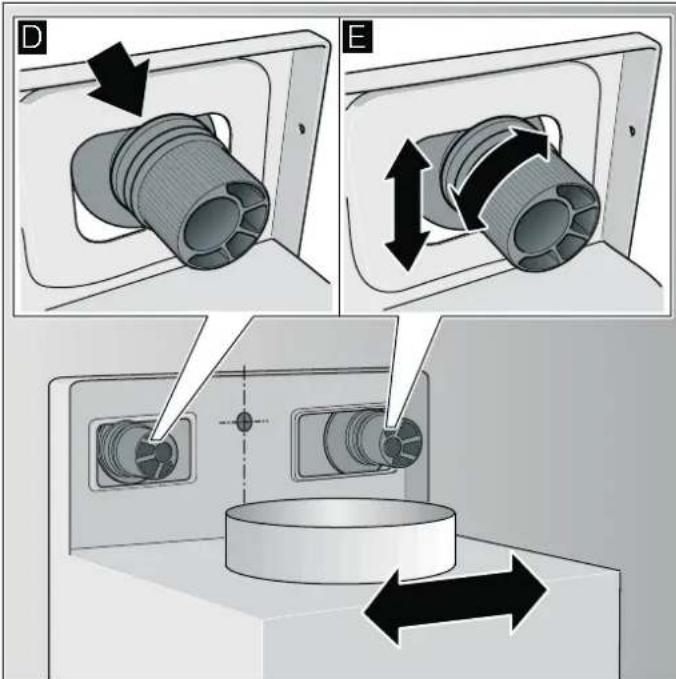

Gerät aufhängen und austrichten
- Schutzfolie vom Gerat zuerst an der Rückseite und nach der Montage vollständig abziehen.
- Gerat so einhängen, dass es fest an den Aufhängungen einrastet. D
- Gerat durch Drehen der Aufhängungen waagrecht ausrichten. Bei Bedarf kann das Gerät nach rechts oder links verschoben werden. E

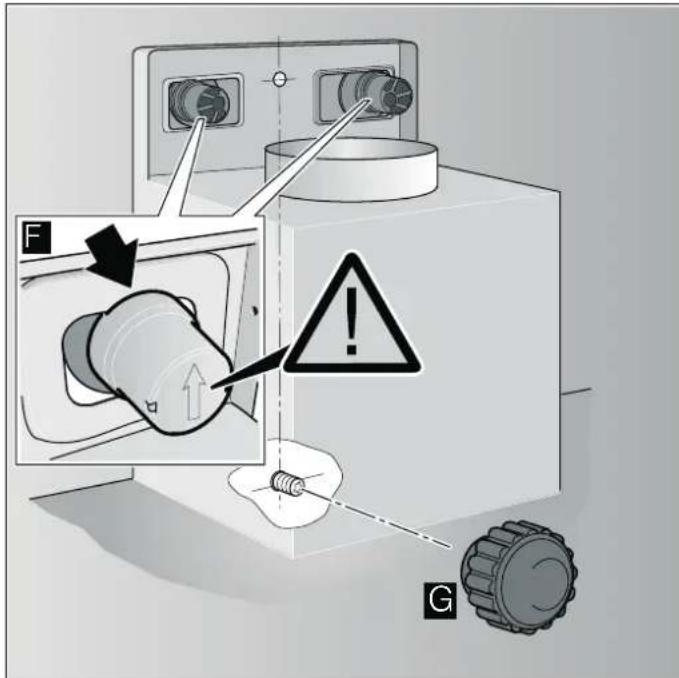

Geratbefestigen
- Sicherungskappen mit dem Pfeil nach oben auf die Aufhängungen drücken, bis sie einrasten.
- Rändelmutter mit Unterlegscheibe fest andreten. G

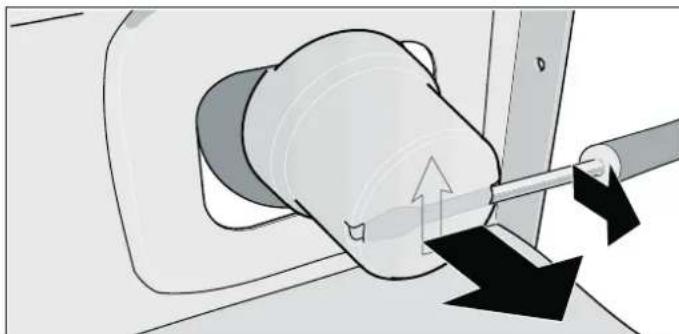

Sicherungskappen entfernen
Falls die Sicherungskappen entfernt werden müssen, einen flachen Schraubendreher verwenden.
Rohrverbindungen befestigen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.
Abluftrohr 150 mm (empfohlene GroBe)
Abluftrohr direkt am Luftstutzen befestigen und abdichen.
Abluftrohr 0 120 mm
1.Reduzierstutzen direkt am Luftstutzen befestigen.
2.Abluftrohr am Reduzierstutzen befestigen.
3.Beide Verbindungsstellen geeignet abdichten.
Elektrischer Anschluss
Stromschlaggefahr!
durch beschädigtes Anschlusskabel. Anschlusskabel während der Installation nicht knicken oder einkommen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild im Innenaum des Gerätes, dazu Metallfettfilter ausbauen.
Lange der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Dieses Gerätarf nur an eine vorschriftsmäßiginstallierteSchutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst innerhalb der Kaminverblendung anbringen.
Die Schutzkontaktsteckdose solte über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Installation des Gerätes nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.
Bei einem erforderlichen Festanschluss muss in der Installation ein allpoliger Trennschalter (Leitungsschutzschalter, Sicherungen und Schütze) mit mind. 3 mm Kontaktöffnung vorhanden sein. Nur eine Elektrofachkraft darf den Festanschluss ausfahren.

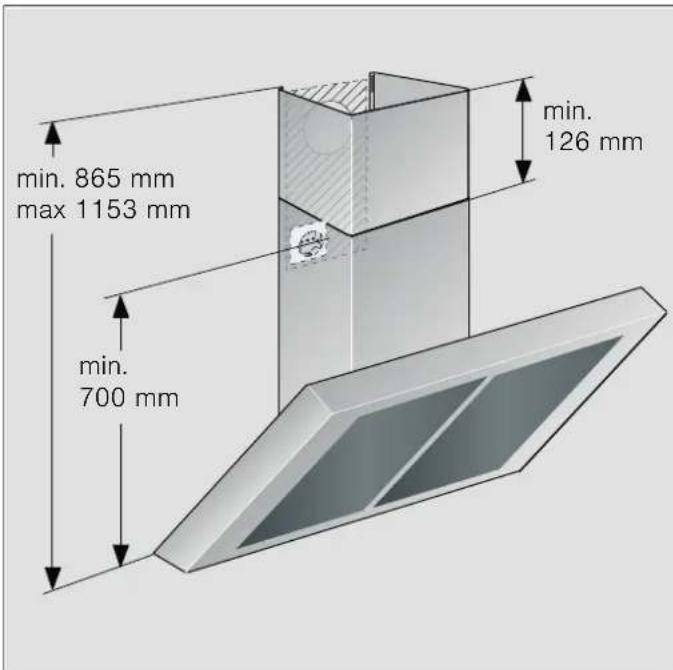

Kaminverblendung montieren
Verletzungsgefahr!
durch scharfe Kanten während der Installation. Wahrend der Installation des Gerätes immer Schutzhandschuhe/TRagen.
1.Kaminverblendungen trennen.
Dazu das Klebeband abziehen
2.Schutzfolien an beiden Kaminverblendungen abziehen.
3.Kaminverblendungen ineinander schiben.
Hinweise
Um Kratzer zu vermeiden, Papier als Schutz über die Kanten der äußeren Kaminverblendung legen.
- Schlitze der inneren Kaminverblendung nach unten.
4.Kaminverblendungen auf dem Gerät aufsetzen.
5. Innere Kaminverblendung nach oben schieben und links und rechts am Haltewinkel einhängen. A
6.Kaminverblendung nach unter einrasten. B
7.Kaminverblendung mit zwei Schrauben seitlich an den Halte-winkel schrauben. C
INSTRUCTION MANUAL 11
BSH Hausgeräte Vertriebs GmbH
Carl-Wery-Str. 34
81739 Munchen
DEUTSCHLAND
