GEBRUIKSAANWIJZING VVA96E650 VIVA

[nl] Gebruiksaanwijzing en installmentvoorschrift 29

GEBRUKSAANWIJZING 29

Milievriendelijke afvalverwerking. 29

Veiligheidsvoerschriften 29

Gebruiksmogelijkheden 31

Gebruik met afvoerlucht 31

Gebruik met circulatielucht 31

Bediening 32

Filter monteren en demonteren 32

Reiniging on onderhoud. 33

Lampen verrangen 33

INSTALLATIEVOORSCHRIFT 34

Veiligheidsvoorschriften 34

Installatie 35

Buisafmetingen 35

Wand controlleren 35

Installatie voorbereiden 35

Installatie 35

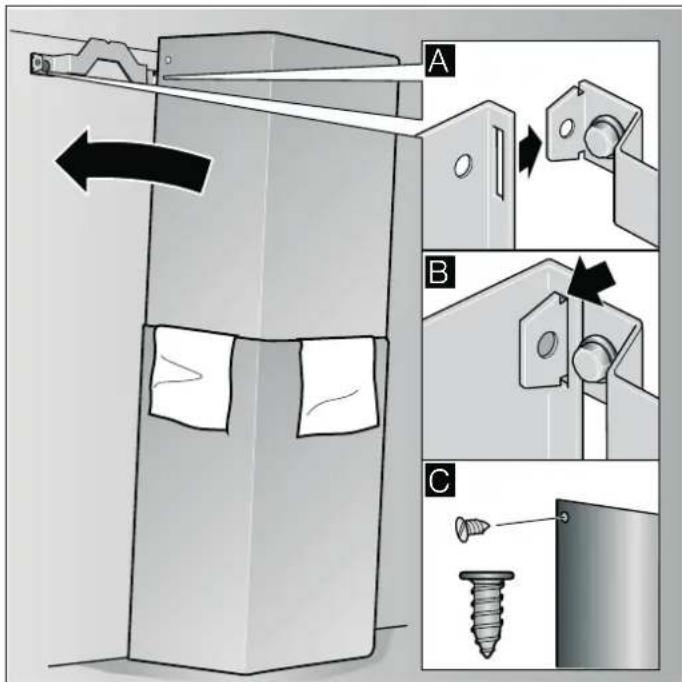

Schoorsteenafschemming monteren 37

GEBRUIKSAANWIJZING

De contactgegevens voor alle landen vindt u in de bijgaande klantenservicemap.

Milievriendelijkke afvalverwerking

Dit apparaat voldoet aan de eisen van de Europese richtlijn 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur (WEEE - waste electrical and electronic equipment). Deze richtlijn bevat de in de EU geldende bepalingen betreffende terugname en verworking van afgedankte apparatuur.

Veiligheidsvoorschriften

Algemene aanwijzingen

Neem deze gebruiksaanwijzing en met name de veiligheidsaanwijzingen in ache. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. Bewaar de gebruiksaanwijzing voor later gebruik of voor volgende eigenaren.

Dit apparaat is alleen bedoeld voor huishoudelijk gebruik. De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening.

Verstikkingsgevaar!

door verpakkingsmaterial. Kinderen nooit met verpakkingsmateriali alien spelen.

Het apparatusaat na het uitpakken controleren op zichtbare schade. Bij transportschade het apparatusaat Niet aansluiten.

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichd dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Volwassenen en kinderen mogen het apparaat Niet zonder toezicht gebruiken wanner ze lichamelijk of geestelijk nicht in staat+zijn om het apparaat correct en veilig te bedieren, of wanner hem daartoe de kennis en ervaring ontbreekt.

Laat kinderen nicht met het apparaat spelen!

Bij eventuele vragen of storingen kunt u terecht bij once klantenservice (zie de lijst met klantenserviceadressen).

Vermeld bij een telefoongesprek de volgende nummers:

E-Nr.FD

De nummers staan op het typeplaatje in de binnenruimte van het apparaat (daartoe het metalen vetfilter demonteren).

Noteer deze nummers in het bovenstaande vakje, dan hoeft u Niet lang te zoeken wanner u ze nodig heeft.

Installatie

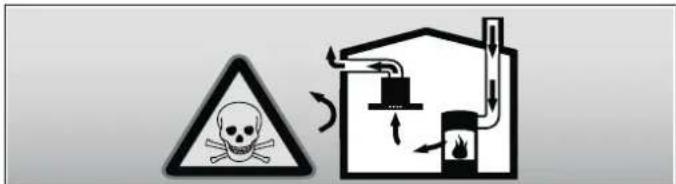

Levensgevaar, gevaar voor vergiftiging!

door teruggezogen verbrandingsgassen. Gebruik het apparaat nooit met luchtafvoer tegelijk met een kooktoestel dat de lustc in de ruimte verbruikt, indien er nicht voor voldoende ventilatie is gezorgd.

Kooktoestellen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de ruimte van opstelling en voeren de gassen via een afvoer (bijv. schoorsteen) afহen.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg daemon algid voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is nicht voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderduk in de ruimte waarin het kooktoestel zich bevindt Niet groter is dan 4 Pa (0,04 mbar).Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door Niet aflsuitbare openings, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische maatregelen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteme van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiig alleen met recirculatie worden gebrukt, is een onbeperkt gebruik möglichk.

Brandgevaar!

door vonken. Het apparaat alleen boven een stockplaats voor vaste brandstoffen (bijv. hout of kolen) installeren wanner er een afgesloten, Niet verwijderbare afterscherming aanwezig is.

Attentie!

Beschadigingsgevaar door oopenhoping van warmte weg ensen tekleine afstand tussen het apparaat en een wand of kast. Het apparaat mag slechts met een zijde direct naast een kast of gegen een wand worden geinstalleerd. De afstand tot de muur of kast moet minstens 50~mm bedragen.

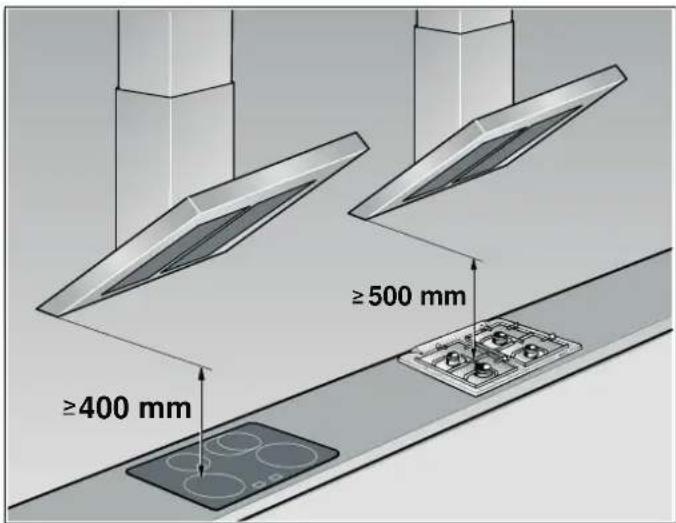

De aangegeven veilige afstanden moeten in acheit wordengenomen. Neem ook de instructies bij uw kooktoestel in acheit. Wanner gas- en elektrische kooktoestellen samen worden gebruikt, geldt de grootste aangegeven afstand.

De bredte van de afzuigkap moet minstens overeenkomen met de bredte van het kooktoestel.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Gevaar van een elektrische schok!

door beschadigde aansluitkabel. Aansluitkabel nicht knikken of afklemen bij de installmentie.

Brandevaar, verwondingsgevaar!

door beschadigde aansluitkabel. Een beschadigde aansluitkabel要去 door een erkendvakman (elettromonteur) worden verrangen.

Risico van letsel!

tijdens de installmentie door scherpe randen. Draag tijdens de installmentie van het apparaat.altijd veiligheidshandschoenen.

Risico van Letsel!

door vallend apparatus. Alle bevestigingschroeven en dappen要去en vast worden gemonteerd.

Gebruik

Risico van brandwonden!

door een heet apparaat bij gebruik met kookgerei. Kinderen uit de buurt honden en op juist gebruik letten.

Risico van letsel, risico van beschadiging!

door op het apparaat geplaatste voorwerpen. Nooit voorwerpen op het apparaatplaatsen.

Brandgevaar, risico van brandwonden!

door gaskookplaten waar geen pannen op+zijn geplaatst. Gaskookplaten alkijd gebruiken met bijpassende pannen.De vlam zo regelen dat hij Niet buiten de bodem van het kookgereiuitkomt.

Risico van brandwonden, beschadigingsgevaar!

door het gewelijkijdig gebruiken van meerdere gaskookplaten. Twee gaskookplaten nooit langer dan 15 minuten gewelijkijdig met de hoogste vlam gebruiken. Door de große hitte worden de behuizing zeer heet.

Denk eraan: Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders.

Brandgevaar!

door vetafzettingen in het metalen vetfilter. Nooit met open vuur werken onder het apparaat (bijv. flamberen). Apparaat algijd gebruiken met het metalen vetfilter. Metalen vetfilter regelmatig reinigen.
door oververhit vet of olie. Altijd toezicht honden bij het verhitten van vet en olie. Brand nooit blussen met water; altijd een branddeken, deksel of bord gebruiken.

Attentie!

Risico van beschadiging door corrosie. Schakel het apparaat wanner u koekt alsid in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie.

Risico van Ietsel!

door LED-lampen uit risicogroep 1. Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken.

Reiniging en onderhoud

Risico van brandwonden en elektrische schokken!

door het apparaat. Het apparaat voor reiniging en onderhoud algijd laden afkoelen. De zekering uitschakelen of de stekker uit het stopcontact halen.

Let op!

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.
- Beschadiging van het oppervlak door een fouitieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.
- Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Onderhoud en reparatie

Brandgevaar, verwondingsgevaar!

door ondeskundige reparations. De zekering uitschakelen of de stekker uit het stopcontact halen. Reparations mogen alleen worden uitgevoerd door een erkend vakman (elettromonteur).

Risico van letsel!

door storing of beschadiging van het apparaat. Zekering uitschakelen of de stekkeruit het stopcontact halen en de klantenservice bellen.

Brandgevaar, verwondingsgevaar!

door beschadigde aansluitkabel. Een beschadigde aansluitkabel要去 door een erkendvakman (elettromonteur) worden verrangen.

Risico van brandwonden en elektrische schokken!

door defecte lampen. De zekering uitschakelen of de stekkeruit het stopcontact halen. Een defecte lamp algijd directervangen (lamp eerst lately afkoelen) om overbelasting van deandere lampen te voorkomen.

Gebruiksmogelijkheden

U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht.

Gebruik met afvoerlusth

De aangezogen lucht worden door de vetfilters gereinigd en via een buizensystem aan deruitenlucht afgevoerd.

Aanwijzing: De afvoerlucht mag Niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen.

Komit de afvoerluchtterecht in een rook- of afvoergasschoorsteen die nicht in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen.
Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken.

Gebruik met circulatielucht

De aangezogen lucht worden door de vetfilters en een actief koolffilter gereinigd en weer teruggeleid maar de keuken.

Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kunt u navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u achechterin de gebruiksaanwijzing.

Bediening

Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is möglichk dat er kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.

Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weeuit. Zo worden de keukendamp het efectiefst verwijderd.

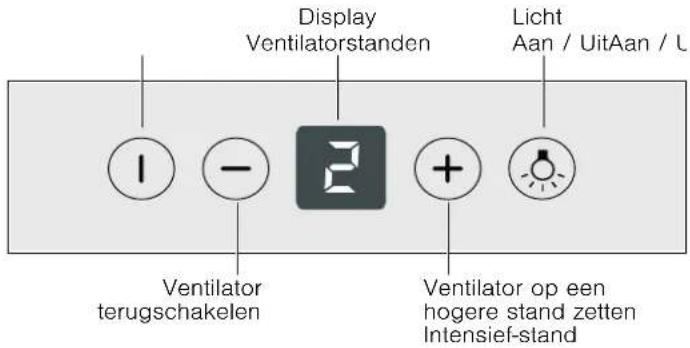

Bedieningspaneel

Ventilator inschakelen

De aan/uit-knop indrukken.

Ventilatorstand verhogen met toets + of verlagen met toets -.

Intensief-stand

Bij sterke geur- en dampvorming kunt u de intensief-stand gebruiken.

De toets + zo vaak indrukken tot Pb verschijnt.

De tijdsduur is begrensd. Het apparaat schakelt daarna automatisch op een lagere ventilatorstand. U kurz.altijd handmatig een lagere stand inschakelen.

Naloop ventilator

Toets -eermaals indrukken tot L verschijnt op de display. De tijdsduur is begrensd. Het apparaat loopt 10 minuten op ventilatorstand 1 en schakelt dan automatisch UIT.

Verlichting

De verlichting(Int)kunt u onafhankelijk van de ventilator in- en uitschakelen.

Filter monteren en demonteren

Risico van brandwonden en elektrische schokken!

door het apparaat. Het apparaat voor reiniging en onderhoud algijd laden afkoelen. De zekering uitschakelen of de stekker uit het stopcontact halen.

Metalen vetfilter demonteren

1.Vergrendeling openen en het metalen vetfilter omlaag klappen.

Daar bij het metalen vetfilter met de andere hand ondersteunen.

2.Metalen vetfilter uit de houder nemen.

Bij randafzuiiging

1.Metalen vetfilteraarbenedentrekken.

Daar bij met de andere hand het metalen vetfilter ondersteunen.

2.Metalen vetfilter uit de houder nemen.

Aanwijzingen

Onderin het metalen vetfilter kan zich vet verzamelen.

• Het metalen vetfilter nicht schuin houden om te voorkomen dat het vet eruit druipt.

Metalen vetfilter monteren

1.Metalen vetfilter aanbrengen.

Daar bij met de andere hand het metalen vetfilter ondersteunen.

2.Metalen vetfilter omhoog klappen en de vergrendeling latent vastklikken.

Reiniging en onderhoud

Risico van brandwonden en elektrische schokken!

door het apparaat. Het apparaat voor reiniging en onderhoud algijd laden afkoelen. De zekering uitschakelen of de stekker uit het stopcontact halen.

Let op!

Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doeck.
- Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal.
- Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen.

Oppervlak van het apparatusaat reinigen

Geschikte reinigings- en onderhoudsmiddelen voor uw apparaat zich verwkrijgbaar via de Hotline of de Online-shop (zie het begin van de gebruiksaanwijzing).

Aanwijzing: Het oppervlak en de bedieningselementen van het apparaat zijn gevoelig voor krassen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje en de volgende reinigingsaanwijzingen in acht:

Reinig de oppervlakken met een zachte vochtige doek en afwasmiddel of een zacht glasreinigingsmiddel. Week opgedroogd vuil los met een vochtige doek. Niet kraben!
Niet geschickt zich droge doeken, schuursponsjes, schuurmiddelen, zand, soda, zuur, of chloride bevattende of andere agressieve reinigingsmiddelen.
Roestvrijstalen vlakken altijd reinigen in de slijprichting.
- Gebruik voor de bedieningselementen geen staalreiniger en geen natte doeken.

Metalen vetfilter reinigen

De aangebrachte metalen vetfilters nemen de vette bestanddelen van de keukendamp op. De metalen vetfilters bij normala gebruik (1 à 2 eer per dag) ca. om de drie maanden reinigen.

Aanwijzingen

• Geen agressieve, zuur- of looghoudende reinigingsmiddelen gebruiken.
  Bij het reinigen van de metalen vetfilters ook de houder van de vetfilters in het apparaat reinigen met een vochtige doeck.
• De metalen vetfilters können in de afwasa automaat of met de hand worden gereinigd.

In de afwasautomaat:

Aanwijzing: Bij reiniging in de afwasa automaat hunnen lichte verkleuringen optreden. Dit hebft geen invloed op de werkung van de metalen vetfilters.

Reinig sterk verzadigde metalen vetfilters nicht samen met serviesgoed.
- Plaats de metalen vetfilters los in de afwasautomaat. De metalen vetfilters moot Niet worden vastgeklemd.

Met de hand:

Aanwijzing: Bij hardnekig vuil kut u een special vetoplosmiddel gebruiken. Dit kut u bestellen via de Onlineshop.

Laat de metalen vetfilters weken in een heet afwassopje.
- Gebruik voor het reinigen een borstel en spoel daarna defilters goed af.
Laat de metalen vetfilters afdruipen.

Lampen verrangen

Risico van brandwonden en elektrische schokken!

door defecte lampen. De zekering uitschakelen of de stekkeruit het stopcontact halen. Een defecte lamp altiid directvervangen (lamp eerst lately afkoelen) om overbelasting van deandere lampen te voorkomen.

Belangrijk! Gebruik alleen lampen van hetzelfde type en hetzelfde vermogen (zie de lampfitting of het typeplaatje in de binnenruimte van het apparaat - daartoe het metalen vetfilter demonteren).

Halogeenlampen verrangen

Aanwijzing: Het glas van de halogeenlamp mag bij het aanbrengen Niet worden aangeraakt. Gebruik bij het aanbrengen van de halogeenlampen een schone doek.

1. De lampring voorzigachtig verwijdersen met geschikt gereedschap.
2. De lamp verwijderen en verrangen door een lamp van hetzelfde type.

1. Lampafschemming aanbrengen.
2. Stekker in het stopcontact steken of de zekering weer inschaken.

LED-lampen

Defecte LED-lampen mogen alleen worden verwangen door de fabrikant, zij klantenservice of een erkend vakman (elektromonteur).

Risico van letsel!

door LED-lampenuitrisicogroep1.Nietlangerdan100 secondendirectindesigneschakeldeLED-lampenkijken.

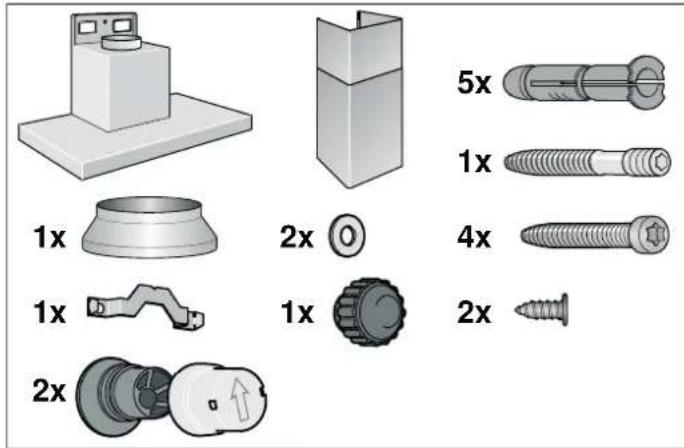

INSTALLATIEVOORSCHRIFT

Dit apparaat wordt aan de wand vastgemaakt.
Voor aanvullende speciale toebehoren (bijv. voor gebruik met circulatielucht) dient men de hierbij geleverde installmentehandleiding in ache te nemen.
- De oppervlakken van het apparaat zijn gevoelig. Voorkom beschadiging tijdens de installmentie.

Veiligheidsvoorschriften

Levensgevaar, gevaar voor vergiftiging!

door teruggezogen verbrandingsgassen. Gebruik het apparaat nooit met luchtafvoer tegelijk met een kooktoestel dat de lucht in de ruimte verbruikt, indien er nicht voor voldoende ventilatie is gezorgd.

Kooktoestellen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestoekt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de ruimte van opstelling en voeren de gassen via een afvoer (bijv. schoorsteen) afহn.

In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de ruimtes ernaat lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

Zorg daemon alsijd voor voldoende ventilatie.
- Een ventilatiekast in de muur alleen is Niet voldoende om aan de minimale eisen te voldoen.

U kunt het apparaat alleen dan zonder risico gebruiken wanneser de onderduk in de ruimte waarin het kooktoestel zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneser de voor de verbranding benodigde luckht door Niet aflsuitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische maatregelen, kan worden toegevoerd.

Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesystem van uwuis te beoordelen en kan een voorstel doeen voor passende maatregelen op het gebied van de luchttoevoer.

Indien de afzuiig alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik möglichk.

Brandgevaar!

door vonden. Het apparaat alleen boven een stookplaats voor vaste brandstoffen (biv. hout of kolen) installereren wanner er een afgesloten, Niet verwijderbare afterscherming aanwezig is.

Bij de installmentie要去en de actuèle geldige bouwvoorschriften en de voorschriften van deplaatselijke stroom- en gasleverancier in acht worden genomen.

Gevaar van een elektrische schok!

door beschadigde aansluitkabel. Aansluitkabel nicht knikken of aklemmen bij de installmentie.

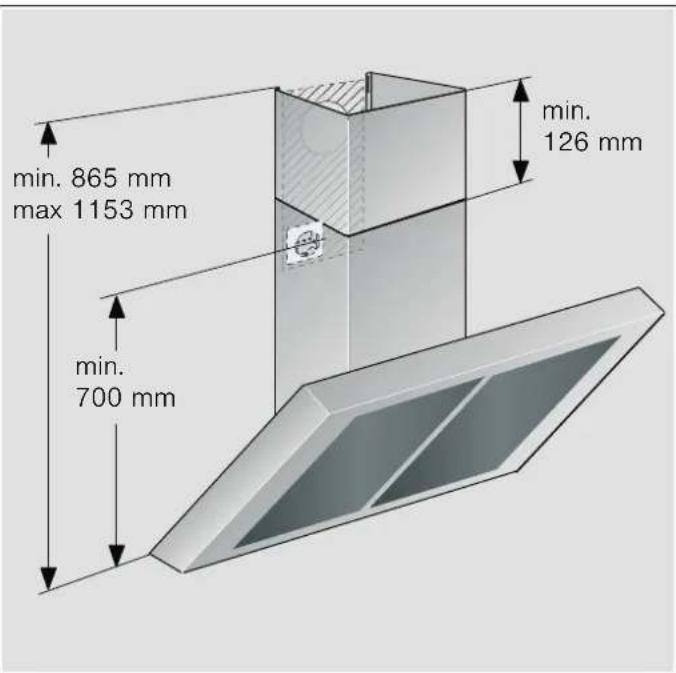

Risico van letsel!

tijdens de installmentie door scherpe randen. Draagijdens de installmentie van het apparaat altijd veiligheidshandschoenen.

Risico van letsel!

door vallend apparaat. Alle bevestigingssschroeven en dappen moeten vast worden gemonteerd.

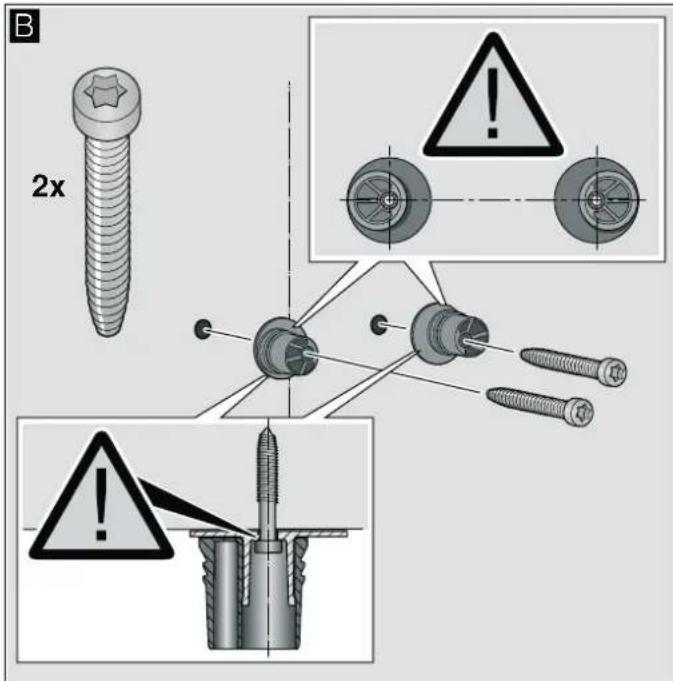

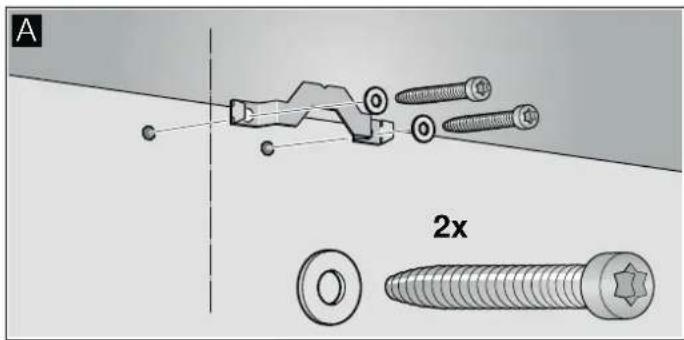

Installatie

Buisafmetingen

Aanwijzing: Voor klachten die te wijten zich aan de bebuizing staat de fabrikant van het apparaat Niet garant.

U verwkrijgt de Beste werkig van het apparaat door het op een korte,rechtelijkige afvoerbuis met een zo groot möglichke diameter aan te sluiten.
Bij gebruik van lange, ruwe afvoerbuizen, veel bochten of buisdiameters kleiner dan 150~mm wordt het optimale luchtafvoervermogen Niet behaald en is het ventilatiegeluid harder.
De buizen of de slangen die voor de luchtafvoer worden gebruikt, dienen van een nicht brandaar materiaal te zich.

Ronde buizen

Wij adviseren een binnendiameter van 150mm in elk geval van minstens 120mm .

Vierkante buizen

De binnendiameter moet overeenkomen met de diameter van de Ronde buizen.

0 150 mm ca. 177 cm²

0 120 mm ca. 113 cm²

Vierkante buizen dienen geen scherpe ombuigingen te hebben.
Gebruik bij een afwijkende buisdiameter een afdicht strip.

Wand controlleren

De wand要去vlak en loodrecht zijn en voldoende draagvermogen hebben.

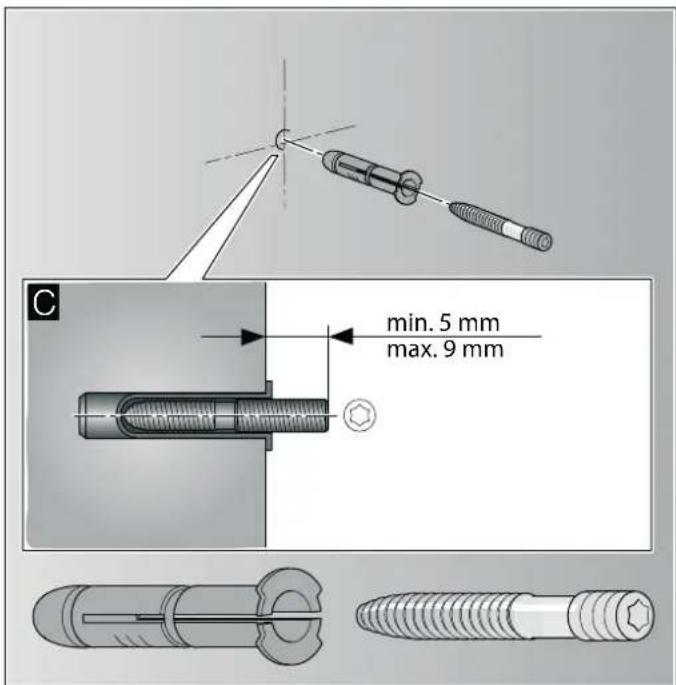

- De diepte van de boorgaten moet overeenkomen met de lengte van de schroeven. De pluggen要去en goed vastzitten.
- De bijgevoegde schroeven en pluggen zichn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus belon, poroton-stenen)要去 bevestigingsmiddelen worden gezrukt die waarvoor geschikt zichn.
Het max. gewicht van de afzuiigkap bedraagt 40kg

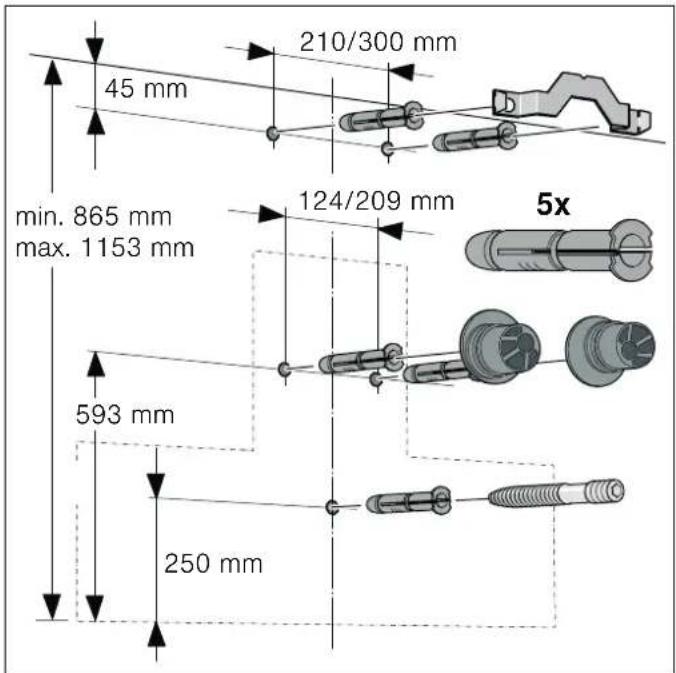

Installatie voorbereiden

1. Van het plafond tot de onderkant van de afzuigkap een loodrechte middelijn op de muur tekenen.
2. Posities voor de schroeven en de contour van het bevestigingsgebied aftekenen.
3. Vijf gaten (Ø 8 mm) van 80 mm diep boren voor de bevestigingen en de pluggen geheel in de gaten duwen.

Installatie

1. De bevestigingshoek voor de schoorsteenafschemming vastschroeven. A

1. Ophangingen voor de afzuigkap handvast aandraaien, max. 3 Nm.

1. Draadtap inschroeven tot deze nog 5-9 mm UIT de wand steekt.

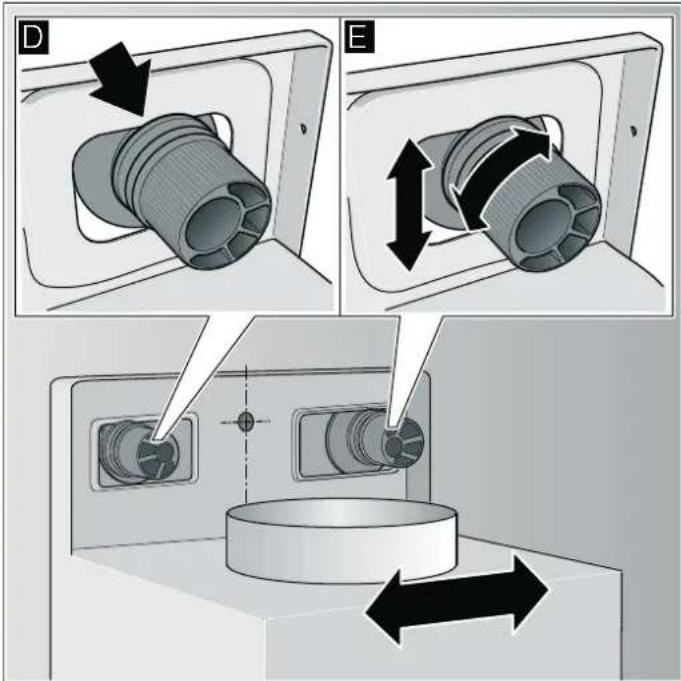

Apparaat ophangen en uitlijnen

1. De beschermfolie eerst van de achterkant van het apparaat trekken en na de montage volledig verwijdersen.
   2.Het apparatusat zo ophangen dat het stevig vastzit in de ophangingen. D
   3.Het apparaat horizontally uutilijnen door aan de ophangingen te draaien. Desgewenst kan het apparaat waar links of rechts worden verschoven.

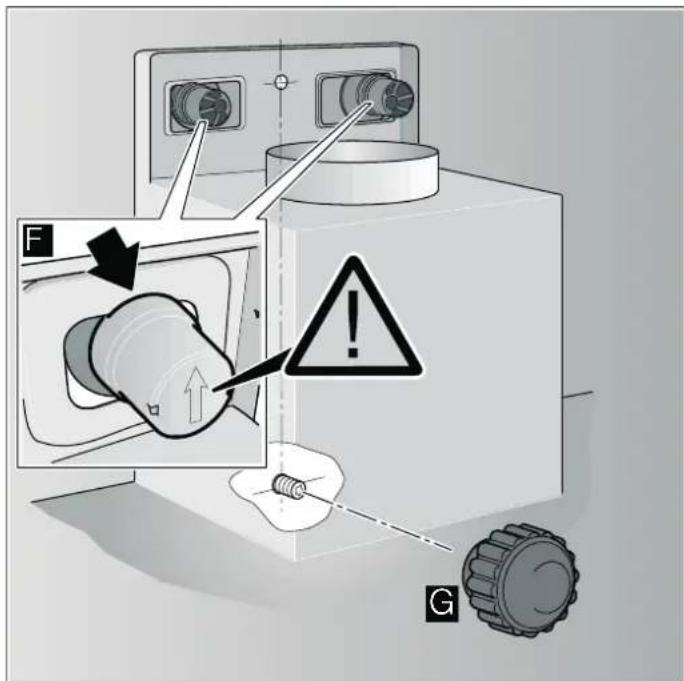

Apparaat bevestigen

1. De doppen met de pijl maar boven op de ophangeningen drukken tot ze vastklikken. F
   2.Gekartelde moer met onderlegring vastdraaien.

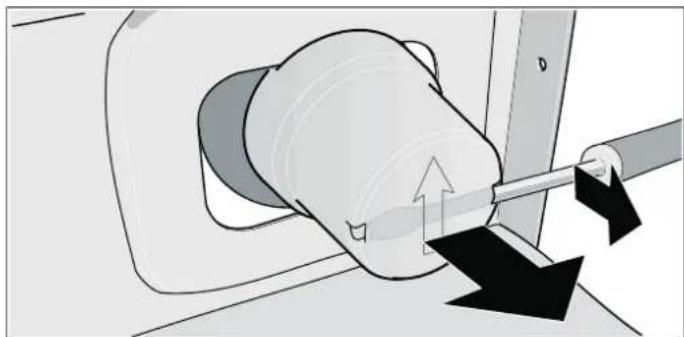

Doppen verwijderen

Gebruik een platte schroevendraaier voor het geval dat de doppen verwijderd要去en worden.

Buisverbindingen bevestigen

Aanwijzing: Bij gebruik van een aluminiumbuis要去 het aansluitgedeelte eerst worden gladgemaakt.

Luchtafvoerbuis 150 mm (aanbevolen diameter)

Luchtafvoerbuisrechtstreeks op het luchtafvoeraansluitstuk bevestigen en afdichten.

Luchtafvoerbuis 120 mm

1. Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed afdichten.

Elektrische aansluiting

Gevaar van een elektrische schok!

door beschadigde aansluitkabel. Aansluitkabel Niet knikken of afklemen bij de installmentie.

De benodigde aansluitgegevens staan op het typeplaatje in de binnenruimte van het apparaat, daartoe het metalen vetfilter demonteren.

Lengte van de aansluitleiding: ca. 1,30 m

Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.

Dit apparaat mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact.

Het geaarde stopcontact zo möglichk in het schoorsteenafschemstuk aanbrengen.

Het geaarde stopcontact moet worden aangesloten op een eigen stroomkring.
■ Als het stopcontact na installmentie van het apparaat Niet bereikbaar is, moet er een stroomonderbreker worden aangebracht, zoals bij een vaste aansluiting.

Als een vaste aansluiting noodzakelijk is, moet de installmentie beschikken over een scheidigsschakelaar voor alle polen (leidingveiligheidsschakelaar, zekeringen en veiligheidsschakelaars) met een contactopening van min. 3 mm. De vaste aansluiting mag alleen door een elektricien worden aangelegd.

Schoorsteenafschemming monteren

Risico van letse!

tijdens de installmentie door scherpe randen. Draag tijdens de installmentie van het apparaat.altijd veiligheidshandschoenen.

1. Schoorsteenafschemstukken losmakers. Daartoe het plankband verwijderen.
2. De beschermfolie van beiden schoorsteenafschemstukken trekken.

3. Schoorsteenafschemstukken in elkaar schuiven.
   Aanwijzingen

4. Om krassen te vermijden papier over de randen van de buitenste schoorsteenafschemstuk leggen.

5. Sleuven van het binnenste schoorsteenafschemstuk wijzen maar onderen.

6. Schoorsteenafschemstukken op het apparaatplaatsen.

7. Binnenste schoorsteenafschemstuk waar boven schuiven en links en rechts aan de bevestigingshoek hangen. A
8. Schoorsteenafschemmistuk omlaag drukken tot hij vastklikt. B
9. Schoorsteenafschemstuk met twee schroeven bevestigen op de bevestigingshoek.

236	VVZ52V40
321	VVZ52V50
