Type de produit	Lecteur DVD portable
Marque	MPMAN
Modèle	PDVS7300
Alimentation	Adaptateur CA 100-240V, 50/60 Hz ; Batterie lithium 7.4V rechargeable
Autonomie batterie	Environ 2 heures
Temps de charge	2 à 4 heures
Consommation électrique	< 10W
Formats de disques	DVD, VCD, CD
Entrées	Port USB, lecteur de carte SD/MMC
Sorties	AV, coaxiale, prise casque
Haut-parleurs intégrés	2 x 1W
Écran	LCD (taille non spécifiée)
Télécommande	Oui, avec fonctions complètes
Fonctions principales	Lecture, pause, arrêt, saut, recherche, zoom, répétition, programmation, sous-titres, angles, contrôle parental
Système vidéo	NTSC/PAL
Sécurité	Protection contre le rayon laser ; ne pas ouvrir le boîtier ; éviter l'exposition à l'eau et à la chaleur
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides
Pièces détachées	Aucune pièce réparable par l'utilisateur ; contacter un professionnel
Informations générales	Notice de 66 pages en français ; conforme aux normes européennes

FOIRE AUX QUESTIONS - PDVS7300 MPMAN

Comment régler la langue audio lors de la lecture d'un DVD ?

Pendant la lecture, appuyez plusieurs fois sur le bouton AUDIO de la télécommande pour sélectionner la langue audio disponible sur le disque.

Comment activer les sous-titres sur un DVD ?

Appuyez à plusieurs reprises sur le bouton SOUS-TITRE de la télécommande pendant la lecture pour choisir la langue de sous-titrage souhaitée (si disponible sur le disque).

Comment régler le contrôle parental ?

Dans le menu CONFIGURATION, allez dans l'onglet PREFERENCE puis Parental. Choisissez un niveau de 1 à 8. Le mot de passe par défaut est 1369. Vous pouvez le modifier dans Page de Réglage du Mot de Passe.

Comment utiliser la fonction zoom ?

Pendant la lecture, appuyez sur le bouton ZOOM de la télécommande. Chaque appui change la taille : 2X, 3X, 4X, 1/2X, 1/3X, 1/4X. Utilisez les touches directionnelles pour naviguer dans l'image zoomée.

Que faire si l'appareil ne s'allume pas ?

Assurez-vous que l'adaptateur secteur est correctement branché ou que la batterie est chargée. Vérifiez que l'interrupteur ALLUMER/ETEINDRE est en position marche. Si le problème persiste, contactez un service agréé.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. N'utilisez jamais de liquides, de solvants ou de produits abrasifs. Évitez de toucher la lentille laser.

Puis-je utiliser des piles rechargeables dans la télécommande ?

Oui, vous pouvez utiliser des piles rechargeables de type AAA. Veillez à respecter la polarité. En cas de non-utilisation prolongée, retirez les piles pour éviter les fuites.

Comment connecter le lecteur à un téléviseur ?

Utilisez le câble AV fourni (prise SORTIE AV sur le lecteur) pour relier les prises jaune (vidéo) et rouge/blanche (audio) aux entrées correspondantes du téléviseur. Sélectionnez la bonne source sur le téléviseur.

La batterie se décharge rapidement, que faire ?

La batterie a une autonomie d'environ 2 heures. Si elle se décharge plus vite, elle peut être usée. Remplacez-la par une batterie identique (batterie au lithium 7.4V) auprès d'un centre de service agréé.

Comment réinitialiser le mot de passe si je l'ai oublié ?

Le mot de passe par défaut est 1369. Si vous l'avez modifié et oublié, le code par défaut reste toujours actif. Utilisez 1369 pour accéder aux réglages et en définir un nouveau.

MODE D'EMPLOI PDVS7300 MPMAN

Avant de connecter, utiliser ou régler ce produit, lisez attentivement

et complètement s'il vous plaît ce manuel de l'utilisateur.

Table des Matieres

Contenus

Table des Matières	P1
Précautions de sécurité	P2-3
Identification des commandes	P4
Unité principale	P4
Télécommande	P5
Réglage du menu de CONFIGURATION	P7
Page de Réglage General	P7
Page de Réglage General	P8
Page de Réglage Video	P8
Page Preference	P8-P9
Page de Réglage du Mot de Passe	P9
Paramètres et specifications	P10

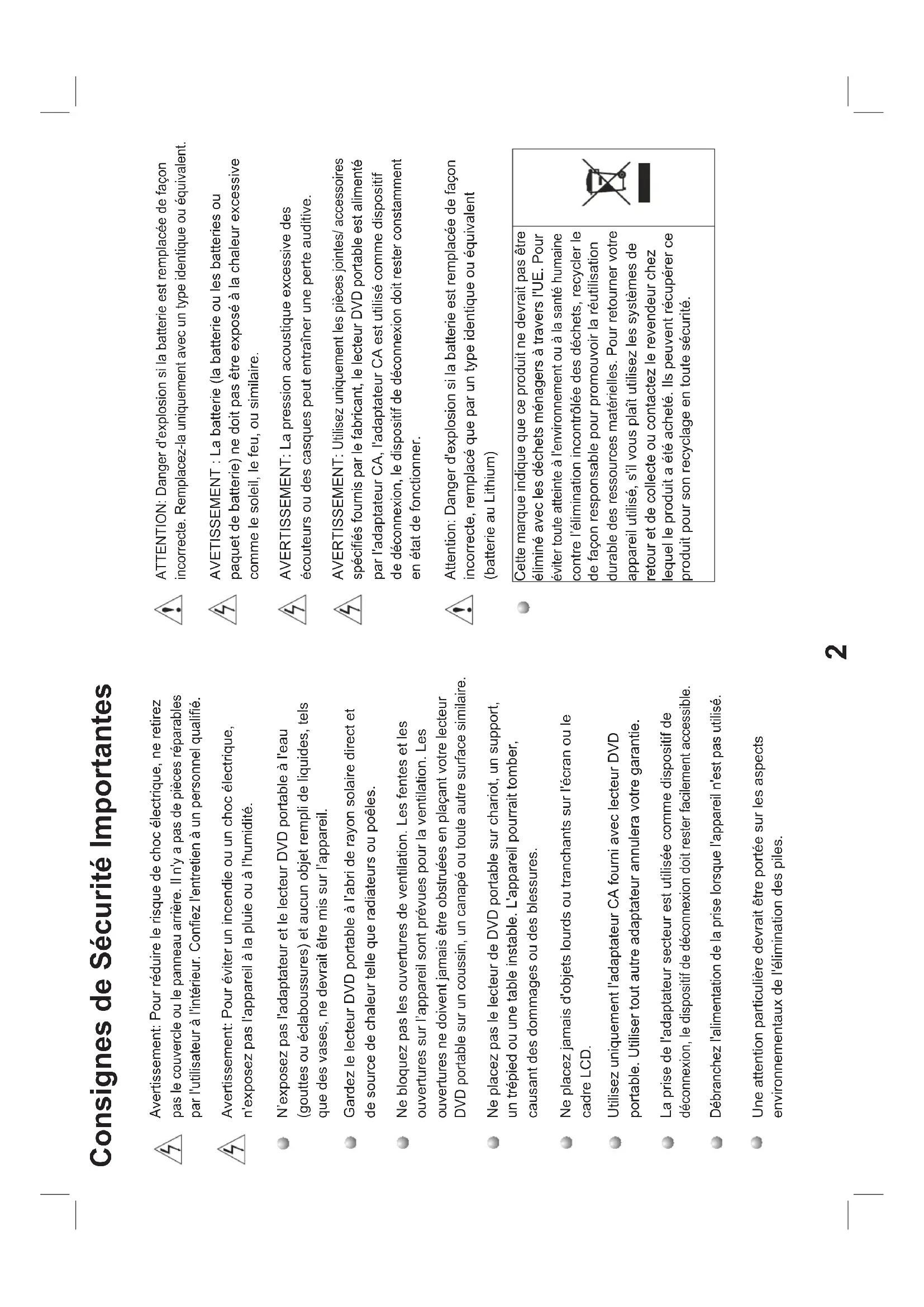

Avertissement: Pour réduire le risque de chocoléctrique, ne retirez pas le couvercle ou le panneau arrière. Il n'y a pas de pieces réparables

par l'utilisateur à l'intérieur. Confiez l'entretien à un personnel qualifié.
Avertissement: Pour éviter un incendie ou un choc électrique,
n'exposez pas l'appareil à la pluie ou à l'humidité.

N exposez pas ladaptateur et le lecteur DVD portable à l'eau(gouttes ou éclaboussures) et aucun obiet rempli de liquides, tels

que des vases, ne devrait etre mis sur l'appareil.

Cardez le lecteur DVD portable à l'abri de rayon solaire direct et

de source de chaleur telle que radiateurs ou poëles.

Nebloquezpas les ouvertures de ventilation,les fentes et les

No Bloquez pas les ouvertures de ventilation. Les lentes et les ouvertures sur l'appareil sont prevues pour la ventilation. Les

ouvertures ne doivent jamais etre obstruées en plaçant votre lect

DVD portable sur un coussin, un canapé ou toute autre surface similaire.

Ne placez pas le lecteur de DVD portable sur chariot, un su
un trépied ou une table instable. L'appareil pourrait tomber,
causant des dommages ou des blessures.

Ne placez jamais d'objets lourds ou tranchants sur I'ecran ou le.

No placce2 je cadre LCD.
Ne placez jamais d'objets lourds ou tranchants sur I'écran ou le
cadre LCD.
Utilisez uniquement I'adaptateur CA fourni avec lecteur DVD
portable. Utiliser tout autre adaptateur annulera votre garantie.

La prise de l'adaptateur secteur est utilisé comme dispositif de
déconnexion, le dispositif de déconnexion doit rester facilement accessible.
Débranche l'alimentation de la prise lorsque l'appareil n'est pas utilisé.

Une attention particulière devrait être portée sur les aspects
environnementaux de l'elimination des piles.

ATTENTION: Danger d'explosion si la batterie est remplacede de façon incorrecte. Remplacez-la uniquement avec un type identique ou équivalent.

AVETISSEMENT: La batterie (la batterie ou les batteries ou paquet de batterie) ne doit pas'être exposé à la chaleur excessive comme le soleil, le feu, ou similaire.

AVERTISSEMENT: La pression acoustique excessive des écouteurs ou des casques peut entraîner une perte auditive.

AVERTISSEMENT: Utilisez uniquement les pieces jointes/ accessoires spécifiés fournis par le fabricant, le lecteur DVD portable est alimenté par l'adaptateur CA, l'adaptateur CA est utilisé comme dispositif de déconnexion, le dispositif de déconnexion doit rester constamment en état de fonctionner.

Attention: Danger d'explosion si la batterie est remplacede de façon incorrecte, remplacez que par un type identique ou équivalent (batterie au Lithium)

Cette marque indique que ce produit ne devrait pas'être eliminé avec les déchets menagers à travers l'UE. Pour éviter toute atteinte à l'environnement ou à la santé humaine contre l'élimination incontrôlée des déchets, recycler le de façon responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour returner votre apparéil utilisé, s'il vous plait utiliser les systèmes de return et de collecte ou contactez le revendeur chez lequel le produit a été acheté. Ils peuvent recupérer ce produit pour son recyclage en toute sécurité.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE N'OUVREZ

Avertissement: Ce lecteur numérique de disque video utilise un système laser. L'utilisation de commandes, de réglages ou l'exécution de procédures autres que celles spécifiées peut entraîner une Exposition dangereuse aux rayonnements.
Avertissement: Pour éviter une exposition directe au rayon laser, n'ouvre pas le compartment. Rayonnement laser visible lorsqu'il est ouvert.
Avertissement: Ne regardez jamais directement le faisceau laser.
Attention: N'installez pas ce produit dans un espace confiné comme une bibliothèque ou un élément similaire.
Avertissement: lorsque l'appareil et utilisé par enfant, les parents doivent veiller à faire comprendre à l'enfant tout le contenu dans le langlois d'actifs, dont est utilisé la dette en cas opération.
utilisation correcte en temps.
Avertissement: lorsque trouvrez que la batterie surchauffe, gonfle ou durcie, s'il vous plaît arrêtez d'utiliser la batterie et contactez un centre de service pour la remplacement.
Avertissement: ne chargez pas la batterie dans des lieux avec une ventilation insuffisante, tels que: matelas, canapé, coussin, tapis doux ....
Avertissement: nous ne prendrons aucune responsabilité si l'utilisateur utilise mal la batterie, ne suit pas notre label d'advertissement et d'instruction sur le boîtier de la batterie.
Avertissement: il est interdit d'utiliser une ballonge USB de plus de 250mm pour le port USB

Notes sur les Droits d'Auteur:

Il est interdit par la loi de copier, diffuser, montrer, diffuser par cable, jouer en public, ou luer du matériel avec droit d'auteur sans autorisation.

Ce produit dispose de la fonction de protection contre la copie, fonction mise au point par Macrovision. Des signaux de protection contre la copie sont enregistrés sur certains disques. Lors de l'enregistrement et la lecture des images de ces disques un bruit dans l'image apparaitra. Ce produit intègre une technologie de protection du droit d'auteur qui est protégée par des brevets américain.

Les brevets et autres droits de propriété intellectuelle détenus par

Macrovision Corporation et d'autres titulaires de droits. L'utilisation de cette technologie de protection du droit d'auteur doit être autorisée par Macrovision Corporation, et est destinée pour l'utilisation à domicile et d'autres usages limités, sauf sous réserve d'autorisation spéciale de Macrovision Corporation. L'ingénieirie inverse et le désassemblage sont interdits.

NUMERO DE SERIE :

Vou puez detrouverle numero de série à l'arriere de l'appareil.Ce nombre est unique a cet apparéil et n'est pas disponible aux autres.Vous devrait enregistrer ici les informations requises et conserver ce guide comme une confirmation permanente de votre achat.

No de Modèle

No de Série

Surchauffe
40^ C

Identification des Commandes

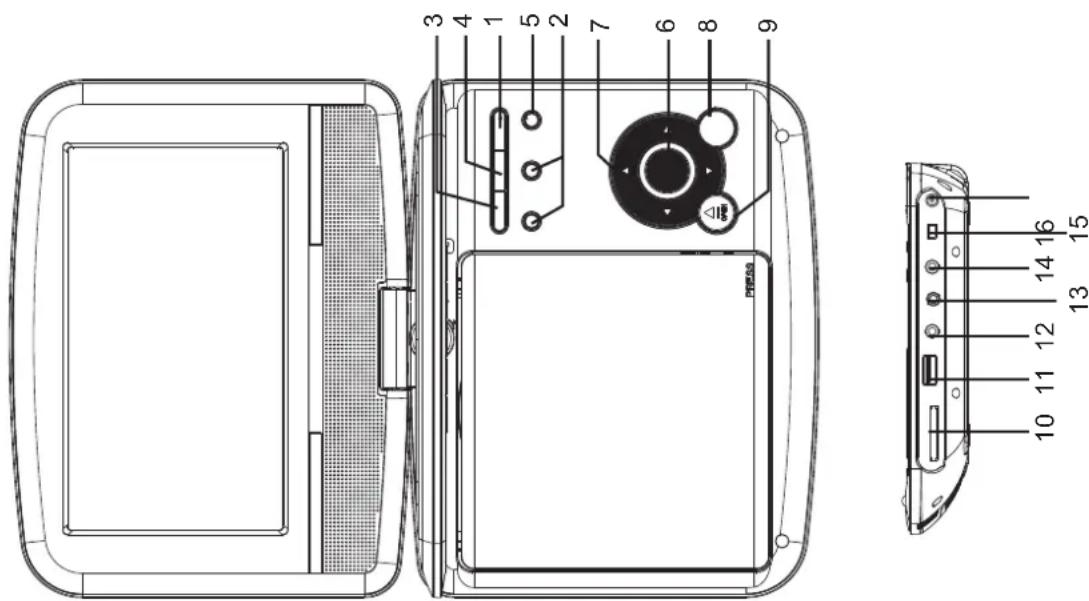

Unité Principale

1. CONFIGURATION
2. OUVRIR
   10.SD/MMC
3. USB
4. SORTIE AV
5. Ω Prise pour les Ecouteurs
6. COAXIAL

7. ALLUMER/ETEINDRE
   16.DC IN 9-12V

8. CONFIGURATION 9. OUVIR

9. OUVRIK 10.ODVIA

10.SD/MMC

11.USB

1. SORTIE AV

2. Μ Prise pour les Ecouteurs

3. COAXIAL
   15.ALLUMER/ETEINDRE
   16.DC IN 9-12V

Identification des Commandes

Telecommande

5.BUTON 10+

Afin de selectionner une piste 10 ou plus, appuyez d'abord sur 10+ , Par exemple; pour selectionner la piste 12, appuyez d'abord sur 10+ , puis appuyez sur le bouton numero 2.

6.MENU/PBC

Retour au menu d'origine du DVD (DVD).

Interrupteur de mise en marche / arrêt PBC (VCD).

7.AUDIO

DVD yez a plusieurs reprises sur AUDIO pendant la lecture pour écouter une langue audio ou une piste audio différente, si cela est disponible. MB3: VCD reprises sur AUDIO pendant la

lecture pour écouter un canal audio différent (Gauge, Droite, Mix, stéreo).

8.LECTIRE/PAUSE

Appuyez sur LECTURE / PAUSE pour interrompre la lecture, appuyez sur

LECTURE / PAUSE une seconde fois pour reprendre la lecture.

9 ARRET

Lorsque ce bouton est appuyé une fois, l'appareil enregistre le point d'arrêt

d'ou la lecture reprendra si LECTURE (▶) est appuyé après. Mais si le bouton ARRET est appuyé à nouveau au lieu de LECTURE (▶), il n'y aura pas de fonction de reprise.

10.MODE

Définissez les paramètres LCD (ajuster la luminosité, le contraste et la saturation).

11.VOL+

Regler le volume

12.Saut-Avant

Aller au chapitre

1. Saut-Arriere

Aller au chapitre / piste précédent au début.

1. BOUTTON

Appuyez sur BOUTON permet un saut en avant a une vitesse à 5 niveaux

(X2->X4->X8->X16->X32->LEC)

Pour amicher le temps de lecture et des informations d'etat.

1.SOURCE

DVD/CARTE/USB.

2.MUET

Désactiver la Sortie Audio.

13.Saut-Arriere Allot-erite (a)

Aller au chapitre / piste precedent au debut.

Sélectionne des éléments numériétés dans un menu.

4.AFFICHAGE

pour returner à la lecture normale.

1. BUTON

Appuyez sur BOUTON permet un saut en arrêté à une vitesse à 5 niveaux (X2-> X4-> X8-> X16-> X32-> LECTURE), appuyez sur le bouton LECTURE pour returner à la lecture normale.

16.MARCHE

Faites marcher le mouvement en mode DVD.

17.RECHERCHE

Allez sur le point, le titre ou le chapitre vous désirez en mode DVD.

18.SOUS-TITRE Appuyez à plusieurs reprise sur SOUS-TITRE lors de la lecture pour écouter différentes langues de sous-titre.

19.ANGLE

DVD :Appuyez ANGLE changera l'angle de vue sur des DVDss qui supporte cette fonctionnalité.

20.TITRE

21.ENTRER 2. Chaque appui sur le bouton ZOOM change I'ecran du téléviseur dans l'ordre suivant:

Confirme la selection

22 CONFIGURATION Accede ou retire les réglages du menu

24.REPETER

Appuyez REPETER lors de la lecture pour selectionner un mode de répétition désiré.

DVD : Vous pouvez selectionner la lecture en mode de repeter chapitre/ titre/ désactiver

VCD : Vous pouvez selectionner repeter unique / tout / désactiver.

25.LENT

Appuyez sur le bouton Slow à plusieurs reprises pour rentrer dans le mode de lecture au ralent, et défilez entre les différentes vitesses.

Les vitesses sont 1/2, 1/4, 1/8, 1/16, et normal.

26.PROGRAMME

DVD DVD du programme vous permet de stocker vos morceaux préféres à partir du disque. Appuyez le bouton PROGRAMME,

puis MENU PROGRAMME apparaitra à l'écran, vous pouvez maintainant utiliser la touche numérique pour directement entre les titres, chaprites ou

les nombres de piste et sélectionnez l'option LECTURE. Pour reprendre la lecture normale, appuyez sur PROGRAMME et sélectionnez l'option de programme clair sur le menu du programme, appuyez sur PROGRAMME pour quitter le menu du programme.

27.ZOOM

DVD seCD pour agrandir ou rétrécir l'image video.

1. Appuyez ZOOM pendant la lecture ou en lecture figée pour activer la

fonction Zoom. Le cadre carré apparait brièvement en bas à droite de la photo. 2. Chaque appui sur le bouton ZOOM change l'écran du téléviseur dans l'ordre suivant:

2X taille 3X taille 4X taille 1 / 2X taille 1 / 3X taille 1 / 4X taille

JPEG: Utilisez ZOOM pour élargir ou rétrécir la photo.

1. Appuyez 'ZOOM'.
2. Utilisé '' pour élargir, ou '' pour rétrécir la photo.

Utilisez le bouton ▲▼ ∫ur naviguer à travers la photo zoomée.

Réglage du Menu CONFIGURATION

Page de Réglage General

Appuyez sur le bouton CONFIGURATION pour obtenir le menu de réglage. Utilise les boutons directionnels ▲▼ △▶ pour sélectionner l'élement préfééré. ÀpRES avoir terminé les réglages, appuyez à nouveau sur CONFIGURATION à l'affichage normal.

Les éléments de menu suivants peuvent être modifiés:

GENERAL INFORMATION:PAGE GENERAL

GENERAL: selectionLez le menu PAGE GE

AUDIO: selectionne le menu PAGE AUDIO.

VIDEO: Sélectionne le menu PAGE VIDEO.

PREFERENCE: selectionne le menu PAGE PREFERENCE

PASSEWORD: selectionne la menu PAGE MOT DE PASSE

PASwROB: selectionne le menu PAGE MOT DE PASSE.

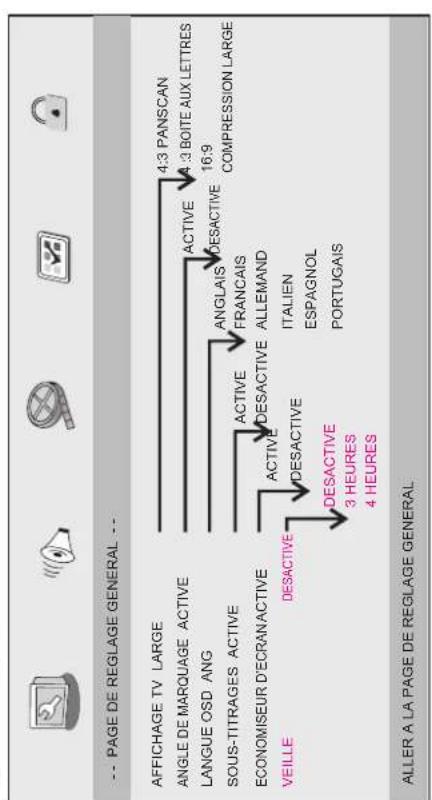

Page de Réglage General

AFFICHAGE TV: selectionne la diagonale d'ecran de la photo de lecture.

4:3 PANSCAN: si vous avez un téléviseur normal et vous youlez que

les deux cots de l'image soient coupés ou formats pour s'adapter à

votre écran de télévision.

---

4:3 BOITE AUX LETTRES: si vous avez un téléseur normal. Dans ce

cas, une image large avec des bandes noires sur les parties supérieure

et inférieure de I'ecran du téléviseur sera affichee.

16:9: Ecran d'affichage large.

Compression large: règle le mode de l'écran sur 4:3.

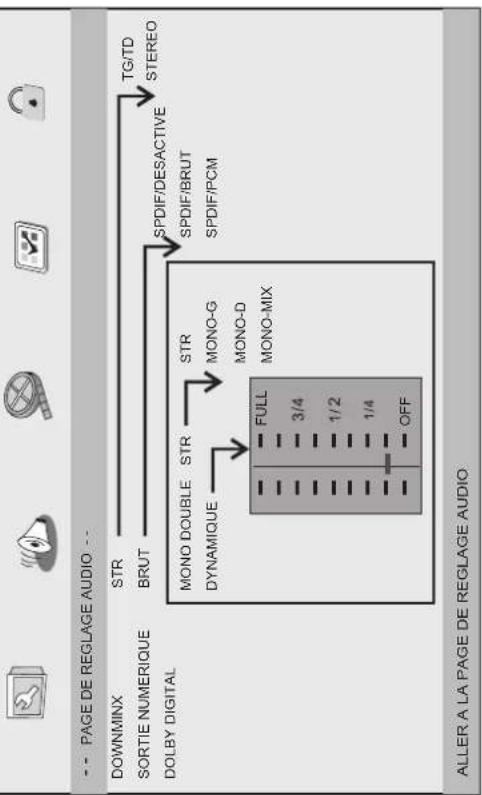

Page de Réglage Audio

Page de Réglage Audio

#

Réglage du Menu SETTING

Page de Réglage General

Page de Réglage Video

Page de Réglage Video

Cette option vous permet de régler la sortie analogue de l'audio de votre Lecteur DVD.

TG/TD : Sélectionnez cette option si vous Lecteur DVD est connecté a un décodeur Dolby Pro Logic

• Stéreó : Sélectionnez cette option lorsqu'la sortie délivre un son seulement a partir des deux haut-parleurs avant.

Sortie Numerique

Cette fonction est utilisé pour selectionner la Sortie SPDIF : SPDIF DESACTIVE,SPDIF/BRUT,SPDIF/PCM.

SPDIF DESACTIVE: Désactive la sortie SPDIF.

-SPDIF/RBRUT: Si vous avez connecté votre SORTIE AUDIO

NUMERIQUE à un décodeur / récepteur multicanaux.

-SPDIF/PCM: Uniquement si le recepteur n'est pas capable de décoder l'audio multicanaux.

Dolby digital

Les options inclues dans le réglage de Dolby Digital sont:

MONO DOUBLE et Dynamique

Mono Double

Stereo: Le son mono Gauche enverra des signaux de sortie au haut-parleur Gauche et le son mono Droit envoie des signaux

de sortie au haut-parleur Droit.

Mono-G: Le son mono Gauche enverra des signaux de sortie

Jau haut-parleur Gauche et haut-parleur Droit.

Mono-D: Le son mono Droit enverra des signaux de sortie au

---

Mono-Mix: Le son mono mixte Gauche et Droite enverra des

signaux de sortie aux haut-parleurs Gauche et Droit.

Dynamique

Compression dynamique de la plage.

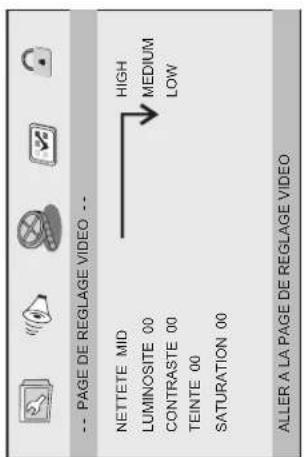

Netteté, Luminosite, Contraste, Teinte, Saturation: réglage de

la qualité video.

Page Préférence

Page Preférence

TYPE TV

Selectionner le systeme de couleur qui correspond a votre

televiseur lors de sorties video. Ce lecteur DVD est compatible

avec les formats NTSC et PAL.

Réglage du Menu DE CONFIGURATION

Page Préférence

PAL - Sélectionnez cette option si le téléviseur connecté est un système PAL.
Cela changera le signal video d'un disque NTSC et le fera sortir en format PAL.
NTSC - Sélectionnez cette option si le téléviseur connecté est un système NTSC.
Cela changera le signal video d'un disque PAL et le fera sortir en format NTSC.
Auto: Change automatiquement la sortie du signal video selon le format de lecture du disque.

Audio: Sélectionne la langue audio (si disponible)

Sous-titre: Sélectionne une langue pour le sous-titre (si disponible)

Menu Disusque: Sélectionne une langue pour le menu du disque (si disponible) Parental

Certains DVD peuvent avoir un niveau de contrôle parental attribué au

disque complet ou à certaines scènes sur le disque. Cette fonction vous

permét de définir un niveau de limitation de la lecture. Les niveaux de notation sont de 1 à 8 et sont en fonction du pays. Vous pouvez interdire la lecture de certains disques qui ne sont pas adaptés à vos enfants ou faire

jouer certains disques avec des scènes de substitution.

Default: Retour au réglage usine.

Page de Réglage du Mot de Passe

Page de Réglage du Mot de Passe

Mode Mot de passer: Activez ou désactiver le mode de mot de passer.

Si désacté, il n'y aura pas de vérification de mot de pas pour

changer le niveau parental.

Page de Réglage du Mot de Passe

Mot de passer: selectionnez le menu de la page de modification du mot de passer.

ANCIEN MOT DE PASSE: Entrez le mot de passer OLD, (réglage d'usine est 1369), et le curseur passera automatiquement à NOUVEAU MOT DE PASSE

NOUVEAU MOT DE PASSE: Entrez le NOUVEAU mot de passer. Entrez 4 chiffres à partir des touches numérique de la télécommande, et le curseur passé automatiquement à CONFIRMER MOT DE PASSE.

CONFIRMER MOT DE PASSE: Confirmez le NOUVEAU mot de passer en le saississant à nouveau. Si la confirmation est incorrecte, le curseur restera dans cette colonne. ÀpRES avoir entre une nouvelle fois le mot de passer correct, le curseur passae automatiquement sur OK.

OK: Lorsque le curseur est sur ce bouton, appuyez sur la touche ENTRER pour confirmer le réglage.

Remarque: Si le mot de passer a ete changé, le code de
verrouillage parental et du disque sera aussi modifié.
Le mot de passer par défaut (1369) est toujours actif, même si le mot de passer a été changé.

Paramètres et Specification

Paramètres électroniques

Paramètres de la batterie

Specifications de la batterie:

Sortie: 7.4V

Temps de recharge Standard: 2h ~ 4h (Varie selon la capacité de la batterie)

Temps de Décharge: environ 2h (Varie selon la capacité de la batterie)

Conditions de stockage et de travail:

1 CONDITIONS de stockage Température Humidité

6 mois -20^ +45^ 65 ± 20% 1 semaine -20^ +65^ 65 ± 20%

1. Conditions de travail Température Humidité

Recharge standard 0^ +4~s

Decharge standard -20°C ~ +65°C 65±20%

Ceci est pour certifier que PDVS7300 est en conformité avec:

Pour plus d'informations visitez s'il vous plaift notre site web

www.mpmaneurope.com

Système

Elément Exigence standard
Exigences de l'alimentation	: CA 100-240 V, 50/60 Hz
Consommation d'énergie	: <10W
Prendre soin de l'humidité	: 5 % to 90 %
Sortie	SORTIE VIDEO :1 Vp-p (75Ω)
	SORTIE AUDIO :1.2 Vrms (1 KHz, 0 dB)
	Audio : Haut-parleur: 1WX2, Sortie du casque

LaserLaser	: Laser à semi-conducteur
Système de signal	: NTSC/ PAL
Réponse en fréquence	: 20Hz à 20 kHz (1dB)
Rapport signal sur bruit	: Plus de 80 dB (connecteurs de SORTIE ANALOGUE uniquement)
Plage Dynamique	: Plus de 85 dB (DVD/CD)

Remarque:

La conception et les specifications sont sujettes à modifications

sans préavis préalable
