GEBRUIKSAANWIJZING PDVS7300 MPMAN

Inhoud Inhoudsopgave ..............................................................................................P1 Veiligheidsmaatregelen............................................................................ P2-3 Identificatie van besturingselementen .......................................................P4 Hoofd Eenheid...............................................................................................P4 Afstandsbediening ........................................................................................P5 Setup Menu instellingen...............................................................................P6 Algemene setuppagina.................................................................................P7 Audio instellingen..........................................................................................P8 Video instellingen..........................................................................................P8 Voorkeurspagina .....................................................................................P8-P9 Wachtwoord instellingspagina.....................................................................P9 Parameters en specificaties ......................................................................P102 Belangrijke Veiligheids Instructies Waarschuwing: Om het risico op elektrische schokken te verminderen, de deksel of rug niet verwijderen. Er zijn geen door de gebruiker te repareren onderdelen. Laat onderhoud over aan gekwalificeerd personeel. Waarschuwing: Om brand of elektrische schokken te voorkomen, het apparaat niet blootstellen aan regen of vocht. De adapter en draagbare DVD niet blootstellen aan water (druppels of spatten) en geen objecten gevuld met vloeistoffen, zoals vazen, moeten worden geplaatst op het apparaat. Houd de draagbare DVD uit de buurt van direct zonlicht en warmtebronnen zoals radiatoren of verwarmes. Ventilatie openingen niet blokkeren. Sleuven en openingen van het apparaat zijn bedoeld voor ventilatie. De openingen mogen niet geblokkeerd worden door uw draagbare DVD te plaatsen op een kussen, een sofa of een soortgelijk oppervlak. De draagbare DVD niet plaatsen op een onstabiele wagen, stand, drievoet, beugel of tafel. Het apparaat kan vallen, wat resulteert in mogelijke schade of letsel. Plaats nooit zware of scherpe voorwerpen op het LCD scherm of frame. Gebruik alleen de AC-adapter meegeleverd met de draagbare DVD. Het gebruiken van een ander adapter komt de garantiete vervallen. De stekker van de AC-adapter wordt gebruikt als scheidingsschakelaar, de schakelaar is gemakkelijk bereikbaar. Trek de stekker uit het stopcontact als het apparaat niet in gebruik is. Er moet aandacht worden besteed aan de milieuaspecten van de batterij ontruimen. LET OP: Explosiegevaar als de batterij op onjuiste wijze wordt vervangen. Vervang de batterijen alleen door hetzelfde of gelijkwaardig type. WAARSCHUWING: De batterij (batterij of batterijen of batterij pakket) mag niet worden blootgesteld aan extreme hitte, zoals zonlicht, vuur en dergelijke. WAARSCHUWING: Overmatige geluidsdrukniveau uit de oortelefoon of hoofdtelefoon kan gehoorverlies veroorzaken. WAARSCHUWING: Gebruik alleen hulpstukken/accessoires aangeboden door de fabrikant, de draagbare DVD wordt geleverd met een AC adapter, de AC adapter wordt gebruikt als scheidingsschakelaar, de scheidingsschakelaar moet gemakkelijk bereikbaar blijven. Let op: Explosiegevaar als de batterij verkeerd wordt vervangen, alleen vervangen met hetzelfde of een vergelijkbaar type (Lithium batterijen) Dit merkteken geeft aan dat dit product niet mag worden weggeworpen bij het huishoudelijk afval in de hele EU. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, op een verantwoordelijke manier recyclen, om duurzame hergebruik van grondstoffen te bevorderen. Om uw gebruikte apparaat terug te keren, gebruik dan het inzamelsysteem of neem contact op met de winkelier waar het product is gekocht. Ze kunnen dit product voor het milieu laten recyclen.N Opmerkingen van de Auteurswet:

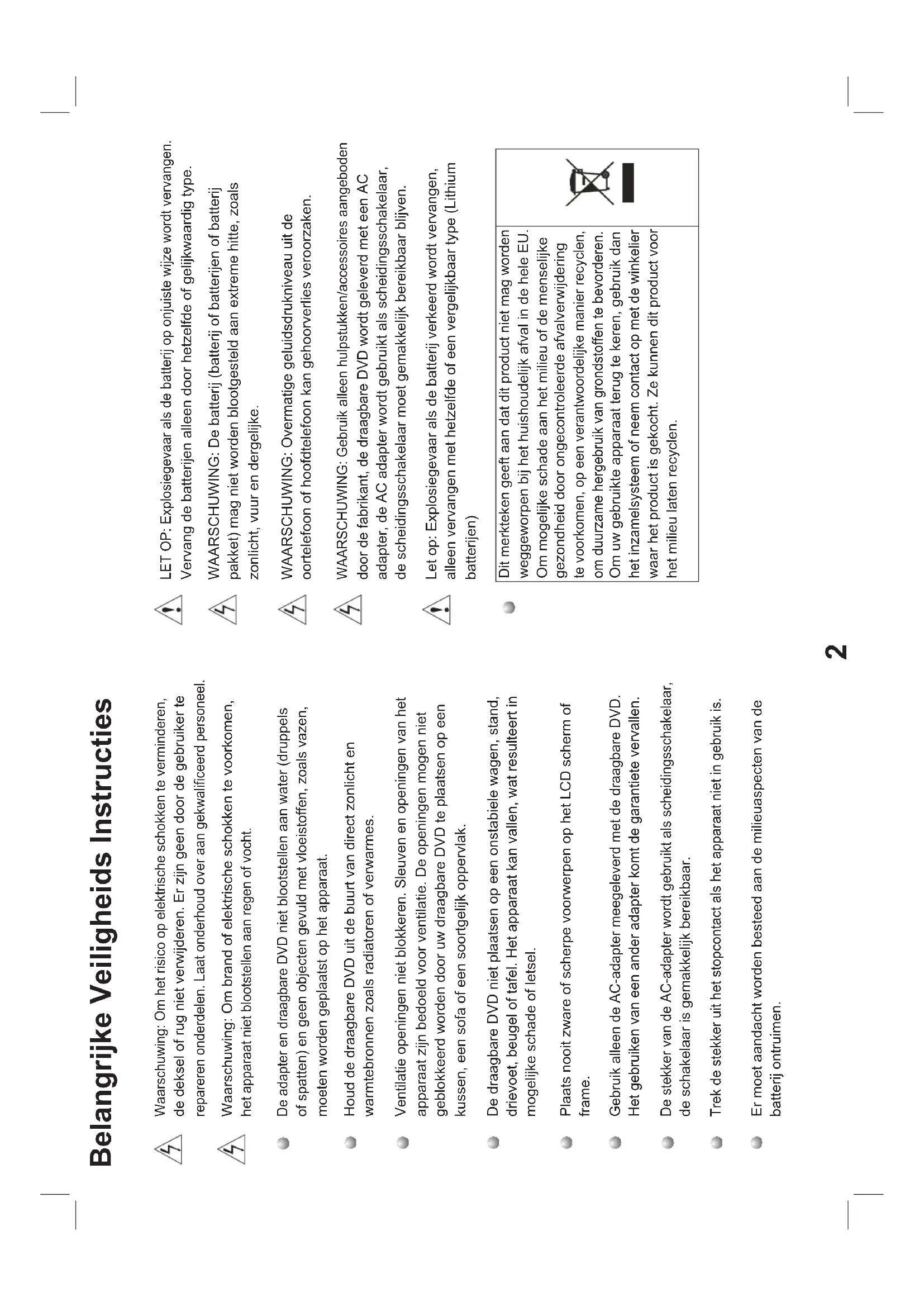

Veiligheidsmaatregelen

WAARSCHUWING lading 40 C KANS OP ELEKTRISCHE SCHOK, NIET OPENENWaarschuwing: Deze dvd-speler maakt gebruik van een lasersysteem. Het gebruik van besturingselementen, aanpassingen of het uitvoeren van procedures anders dan hierin vermeld, kan leiden tot gevaarlijke blootstelling aan stralingen.Waarschuwing: Om directe blootstelling aan de laserstraal te voorkomen, de behuizing niet openen. Zichtbare laserstraling tijdens het open.Waarschuwing: Kijk nooit rechtstreeks in de laserstraal.Let op: Dit product niet installeren in een afgesloten ruimte, zoals een boekenkast of iets dergelijks.Let op: Wanneer het toestel door kinderen wordt gebruikt, moeten ouders ervoor zorgen dat het kind alle inhoud van het Instructie boek heeft begrepen en hoe de batterijen te gebruiken om te garanderen dat de batterij de hele tijd correct wordt behandeld.Waarschuwing: Als u uit vind dat de batterij oververhit raakt, zwelt of ruw wordt, moet u stoppen met het gebruiken van de batterij en contact opnemen met diensten centrum voor het krijgen van een vervanging.Waarschuwing: Batterijen niet opladen op plaatsen met onvoldoende ventilatie, zoals: matras, sofa, kussen, zachte mat ......Waarschuwing: We zullen geen enkele verantwoordelijkheid nemen als de gebruiker verkeerd gebruik maak van de batterijen, door het niet volgen van onze waarschuwing instructie label op de batterijhouder.Waarschuwing: Meer dan 250 mm USB verlengkabel is verboden om te gebruiken voor USB poortHet is bij wet verboden te kopiëren, uit te zenden, tonen, uit te zenden via kabel, in het openbaar afspelen, of auteursrechtelijk beschermd materiaal te huren zonder toestemming.Dit product is voorzien van de kopieerbeveiliging functie ontwikkeld door Macrovision. kopieerbeveiliging signalen worden opgenomen op sommige discs. Bij het opnemen en afspelen van foto's van deze schijven zullen beeldruis komen, dit product bevat auteursrechtelijk beschermde technologie die wordt beschermd door claims van bepaalde Amerikanen.Patenten en andere intellectuele eigendomsrechten van Macrovision Corporation en andere rechtelijke eigenaars.Het gebruik van deze auteursrechtelijk beschermde technologie moet worden geautoriseerd door Macrovision Corporation, en is bedoeld voor thuisgebruik en ander beperkt gebruik, tenzij anders toegelaten door Macrovision Corporation. Inverse techniek of demontage zijn verboden.SERIENUMMER:U vindt het serienummer op de achterzijde van de eenheid. Dit nummer is uniek voor dit toestel en niet beschikbaar voor anderen. U moet gevraagde informatie hier opnemen en bewaar deze handleiding als een permanent bewijs van uw aankoop. Model nr._ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Serie nr. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Datum van aankoop _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ grote invloedoververhitting vanIdentificatie van besturingselementen Hoofdeenheid

(omhoog / omlaag/ links/ rechts) een item in de menu.OK sleutel bevestigt menukeuze. bij het spelen, als VCD, DVD, beschikbaar: rechts: snel vooruit links: snel achteruit up: vorige track down: volgende track

Aansluiting5 Afstandsbediening Identificatie van besturingselementen 1.BRON DVD / CARD / USB. 3.0-9 nummertoetsen Selecteer genummerde items in een menu. 4.SCHERM Om de speeltijd en de status weer te geven. 2.MUTE Disable Audio output.

Om track 10 of hoger, eerst op 10 +, bijvoorbeeld; Selecteer track 12, drukt eerst op 10 +, en druk vervolgens op knop nummer 2. 6.MENU / PBC Keer terug naar DVD root menu (DVD). PBC aan / uit schakelaar (VCD). 7.AUDIO DVD VCDCD MP3 10.MODUS Stel LCD parameter in (aan te passen helderheid, contrast en verzadiging).

8.PLAY / PAUSE Druk op PLAY / PAUSE om het afspelen te pauzeren, drukken op PLAY / PAUSE voor de tweede keer zal afspelen worden hervat. 13.Achteruit springen Ga naar vorig hoofdstuk / track naar het begin. 12.Vooruit springen Ga naar volgend hoofdstuk / track. 9.STOP 11.VOL+ Volume aanpassen 23.VOL-

Druk herhaaldelijk op AUDIO tijdens het afspelen om een andere audiotaal of audiotrack te horen,indien beschikbaar. Druk herhaaldelijk op AUDIO tijdens het afspelen om een ander audio kanaal (Links, Rechts, Mix, Stereo) te horen. Wanneer deze toets eenmaal wordt ingedrukt, slaat het toestel het stoppunt op, vanaf waar het afspelen moet worden hervat als PLAY ( ) weer wordt ingedrukt. Maar als de STOP toets weer wordt ingedrukt in plaats van PLAY ( ) toets, is er geen hervat functie. Druk op knop om vooruit te springen op 5 snelheid niveau (X2-> X4-> X8-> X16-> X32-> PLAY), druk op de PLAY knop om terug te keren naar normale weergave.Identificatie van besturingselementen

Afstandsbediening 17.ZOEKEN Ga naar tijdstip, titel of hoofdstuk dat u wilt in DVD modus.

16.STAP Stap de beweging in de DVD modus. 22.INSTELLINGEN Opent of sluit Insellingmenu. 18.ONDERTITELING 20.TITEL Keer terug naar DVD titelmenu 21.ENTER Bevestigt menukeuze .. 24.HERHALEN : U kunt het afspelen herhalen hoofdstuk / titel / uit. VCD DVD : U kunt herhalen selecteren enkel / alle / uit. : U kunt herhalen selecteren enkel / folder / uit.

MP3 19.HOEK :Drukken op HOEK zal de kijkhoek veranderen, op DVD's die deze functie ondersteunen. DVD 25.LANGZAAM Druk herhaaldelijk op de LANGZAAM toets om langzaam af te spelen, en te schakelen tussen verschillende snelheden. De snelheden zijn 1/2, 1/4, 1/8, 1/16, en normaal. 26.PROGRAM DVD VCD : Gebruik ZOOM om de foto te vergroten of te verkleinen.

DVD VCD JPEG 27.ZOEMEN Druk op knop om achteruit te sprinegen op 5 snelheid niveau (X2-> X4-> X8-> X16-> X32-> PLAY), druk op de PLAY knop om terug te keren naar normale weergave. Druk herhaaldelijk op SUBTITLE tijdens het afspelen om een andere ondertiteling taal te horen. Druk op HERHALEN tijdens het afspelen om de gewenste herhaalfunctie te kiezen. : Het programma geeft u de mogelijkheid om uw favoriete tracks van de disc op te slaan. Druk op PROGRAM knop, en PROGRAM MENU verschijnt vervolgens op het scherm, nu kunt u de cijfertoetsen gebruiken voor directe invoer van de titels, hoofdstukken of tracks numme

en selecteer PLAY optie. Om weer normaal af te spelen, druk op PROGRAM en selecteer wis programma optie in het programma menu, druk nogmaals op PROGRAM om het programma te verlaten. : Gebruik ZOOM om het videobeeld te vergroten of te verkleinen. 1.Druk ZOOM tijdens het afspelen of bij een stilstaand beeld om de Zoom functie te activeren. Het vierkante kader verschijnt kort in de rechter onderkant van het beeld.

2. Bij elke druk op de ZOOM toets verandert het TV scherm in de

volgende volgorde: 2x grote → 3x grote → 4x grote → 1/2 grote → 1/3 grote → 1/4 grote → Normale grote

2. Gebruik " " om te vergroten, of " " om de foto te verkorten.

Gebruik de knop om door het ingezoomde beeld te bewegen.Setup Menu instellingen Algemene setuppagina

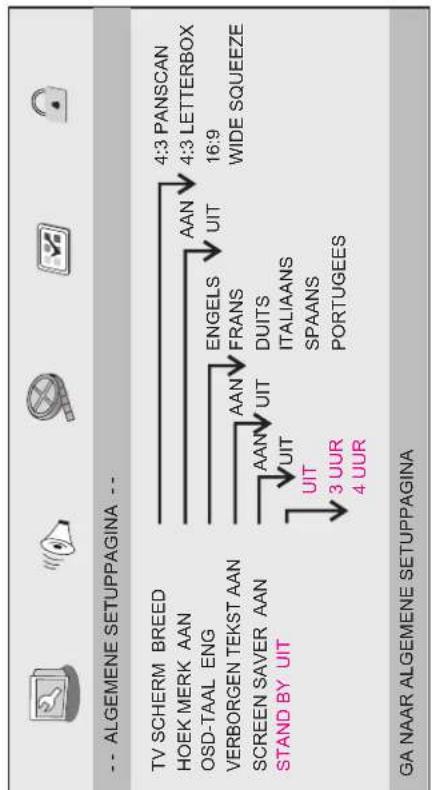

OSD taalU kunt uw eigen gewenste taalinstellen. Hoek MerkGeeft de huidige hoekinstelling informatie aan de rechterhoek van het TFT-scherm als het beschikbaar is op de disc.Verborgen TekstScreen SaverDeze functie wordt gebruikt om de screensaver aan of uit te schakelen.Stand ByDeze functie wordt gebruikt voor stand-by.Audio instellingen Audio instellingen Algemene setuppagina- - ALGEMENE SETUPPAGINA - -GA NAAR ALGEMENE SETUPPAGINA4:3 PANSCAN4:3 LETTERBOX 16:9 WIDE SQUEEZE AAN UIT ENGELSFRANSDUITSITALIAANSSPAANSPORTUGEES AAN UIT AAN UIT

UIT 3 UUR4 UURDruk op de SETUP knop om het setup menu te verkrijgen. Gebruik de richtingstoetsen om de gewenste item te selecteren. Na het afronden van de instellingen, drukt nogmaals op SETUP voor normale weergave.De volgende menu items kunnen worden veranderd:ALGEMEEN: hiermee selecteert u het tabblad Algemeen menu. AUDIO: selecteert de audio pagina menu. VIDEO: selecteert de VIDEO PAGINA menu.VOORKEUR: selecteert de VOORKEURINSTELLINGEN menu.WACHTWOORD: selecteert de Wachtwoord instellingenpagina.TV SCHERM BREEDHOEK MERK AANOSD-TAAL ENGVERBORGEN TEKST AANSCREEN SAVER AANSTAND BY UITTV SCHERM: hiermee selecteert u de verhouding van het beeld.4:3 PANSCAN: als je een normale TV bezit, en u wilt dat beide zijden van het beeld worden bijgesneden of worden geformatteerd op uw TV scherm.4:3 LETTERBOX: als je een normale TV bezit. In dit geval wordt een breed beeld met banden op het bovenste en onderste gedeelten van het scherm weergegeven.16:9: breedbeeld scherm. Wide Squeeze: Stel scherm op 4:3. Verborgen Teksten zijn gegevens die zijn verborgen in het videosignaal van sommige discs. voordat u deze functie selecteert, zorg ervoor dat de schijf Verborgen Tekst informatie bevat en uw TV-toestel deze functie ook heeft.DYNAMISCHSetup Menu instellingen

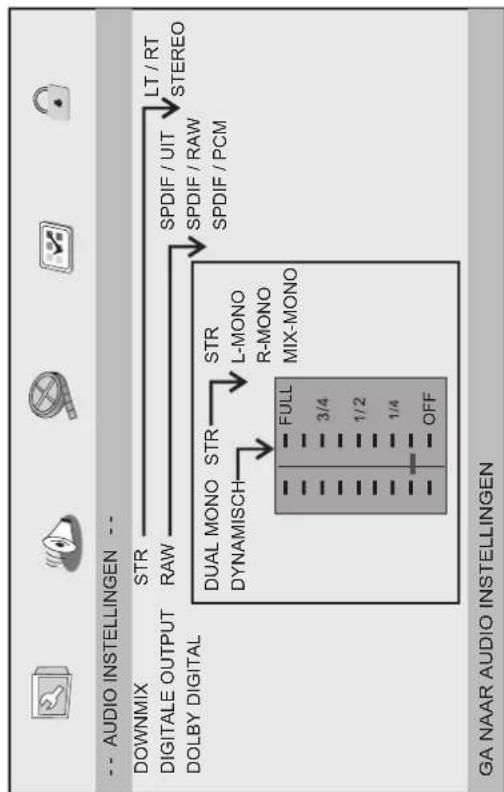

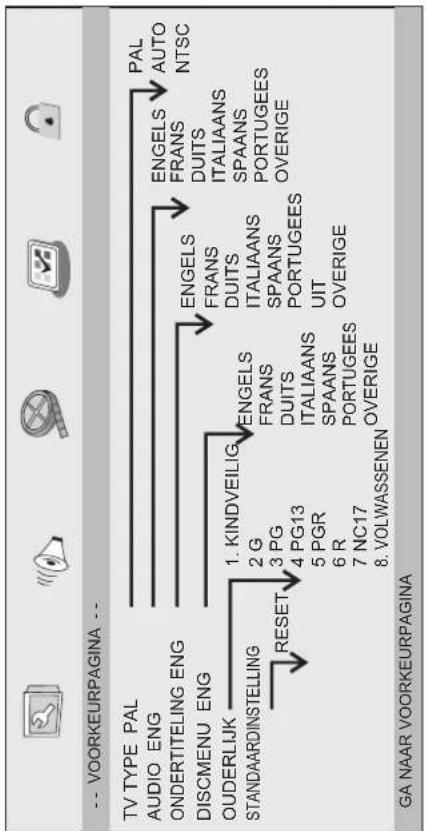

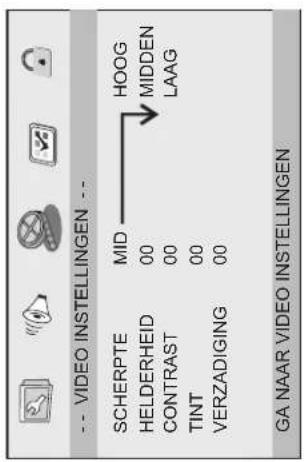

Video instellingen Video instellingen- - VIDEO INSTELLINGEN - -GA NAAR VIDEO INSTELLINGEN HOOG MIDDEN LAAG Voorkeurpagina Voorkeurpagina- - VOORKEURPAGINA - -GA NAAR VOORKEURPAGINA PAL AUTO NTSC ENGELSFRANSDUITSITALIAANSSPAANSPORTUGEESOVERIGE 2 G 3 PG 4 PG135 PGR 6 R 7 NC178. VOLWASSENENRESET TV Type Downmix Algemene setuppagina Dolby DigitalDual Mono Dynamisch Dynamisch bereik compressie.FRANSDUITSITALIAANSSPAANSPORTUGEESOVERIGEENGELSFRANSDUITSITALIAANSSPAANSPORTUGEES UIT OVERIGEDigitale Output Met deze optie kunt u instellen van de analoge stereo-uitgang van uw DVD-speler. LT / RT: Selecteer deze optie als uw DVD speler is aangesloten op een Dolby Pro Logic-decoder. Stereo: Selecteer deze optie als er slechts twee voorste luidsprekers zijn.De functie wordt gebruikt om de SPDIF uitgang te kiezen: SPDIF Uit, SPDIF/ RAW, SPDIF / PCM. SPDIF Uit: Schakelt de SPDIF-uitgang. SPDIF/RAW: Als u hebt aangesloten DIGITAL AUDIO OUT een multi-channel decoder / ontvanger. SPDIF/PCM: Alleen als uw ontvanger niet in staat is om multi-channel audio te decoderen.De opties inbegrepen in Dolby Digital Setup zijn: 'Dual Mono' en 'Dynamic'. Stereo: Links mono geluid zal signalen sturen naar de linker luidspreker en rechts mono geluid stuurt uitgangssignalen naar rechts luidspreker. L-Mono: Links mono geluid zal signalen sturen naar linker luidspreker en rechter luidspreker. R-Mono: Rechts mono geluid zal signalen sturen naar linker luidspreker en rechter luidspreker. Mix-Mono: Links en Rechts gemengde mono geluid zal signalen sturen naar links en rechts luidsprekers. SCHERPTE MID HELDERHEID 00 CONTRAST 00 TINT 00 VERZADIGING 00 Scherpte, helderheid, contrast, tint, verzadiging: het instellen van de videokwaliteit.TV TYPE PALAUDIO ENGONDERTITELING ENGDISCMENU ENGOUDERLIJKSTANDAARDINSTELLINGENGELS1. KINDVEILIG Kiezen van het kleursysteem dat overeenkomt met uw tv als er een AV outputs.This DVD-speler is compatibel met zowel NTSC als PAL.Setup Menu instellingen

PAL - Kies deze instelling als de aangesloten TV PAL system is. Het verandert het videosignaal van een NTSC disk, en wordt omgezet in PAL formaat. NTSC - Kies deze optie als de aangesloten TV NTSC system is. Het verandert het videosignaal van een PAL disk, en wordt omgezet in NTSC formaat. Auto: Wijzig het video-uitgangssignaal automatisch op basis van de spelende disk formaat.. Audio: Selecteer een taal voor audio (indien beschikbaar). Ondertiteling: Selecteer een taal voor ondertiteling (indien beschikbaar). Disc Menu: Hiermee selecteert u een taal voor het discmenu (indien beschikbaar). Ouderlijk Sommige DVD's kunnen een ouderlijk toezicht niveau hebben ingesteld voor de volledige disc of voor bepaalde scènes op de disc. Deze functie geeft u een eigen afspeel beperking niveau. De cijfer niveaus gaan van 1 tot 8 en verschilt per land. U kunt het afspelen van bepaalde discs die niet geschikt zijn voor uw kinderenverbieden. Standaard: terug naar fabrieksinstellingen.

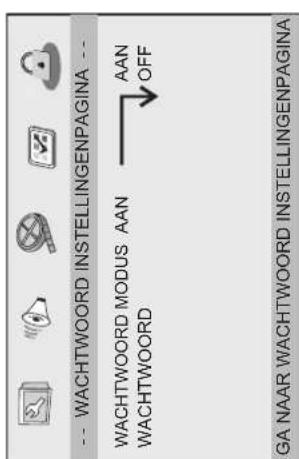

WACHTWOORD MODUS AAN

Wachtwoord modus: Wachtwoord modus Aan/Uit instellen. Indien ingesteld op Uit, het veranderen van ouderlijk toezicht niveau zal wachtwoord niet controleren.

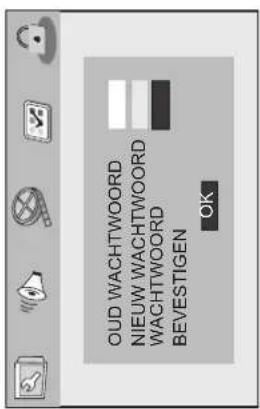

WACHTWOORD BEVESTIGENOUD WACHTWOORDNIEUW WACHTWOORD

OUD WACHTWOORD: Voer het Oud Wachtwoord in (fabrieksinstelling is 1369), en de cursor springt automatisch naar NIEUW WACHTWOORD NIEUW WACHTWOORD: Voer het Nieuw Wachtwoord in. 4 cijfers van de afstandsbediening numerieke toetsen, en de cursor springt automatisch naar Wachtwoord Bevestigen. WACHTWOORD BEVESTIGEN: Bevestig nieuw wachtwoord door opnieuw in te voeren. Indien de bevestiging niet juist is, zal de cursor blijven in deze kolom. Na het invoeren van de juiste Nieuw Wachtwoord opnieuw, zal de cursor automatisch springen naar OK. OK: Wanneer de cursor op deze knop is, druk op ENTER om te bevestigen. Opmerking: Als het wachtwoord is gewijzigd, zullen Parental Lock en de Disc lock code ook worden gewijzigd. Het standaard wachtwoord (1369) is altijd actief, ook wanneer het wachtwoord is gewijzigd.AudioVIDEO OUTAUDIO OUT:1.2 Vrms (1 KHz, 0 dB)StroomvereistenStroomverbruikBediening vochtigheidsgraad: AC 100-240 V , 50/60 Hz: <10W: 5 % to 90 %

Parameters en specificaties Elektronisch parameters Systeem Opmerking:Ontwerp en specificaties zijn onderhevig aan wijzigen voorafgaande kennisgeving. Batterij Specificaties:Standaard laadtijd: 2 uur ~ 4h (Afhankelijk van batterij capaciteit) Ontlading Tijd: ongeveer 2 uur (Afhankelijk van batterij capaciteit)1. Opslag omstandigheden Temperatuur Vochtigheidsgraad Batterij Parameters 6 maanden1 week-20°C ~ + 45°C-20°C ~ + 65°C65±20%65±20%Standaard ladingStandaard ontlading0°C ~ +45°C-20°C ~ +65°C65±20%65±20%OutputItem Standaardvereiste: Spreker: 1WX2, hoofdtelefoon outputLaserSignal SystemfrequentiebereikSignaal-ruis verhoudingDynamisch bereik: Halfgeleider laser, golflengte 650 nm: NTSC / PAL: 20 Hz tot 20 kHz (1 dB): Meer dan 80 dB (ANALOG OUT-aansluitingen alleen): Meer dan 85 dB (DVD / CD)Output: 7.4VOpslag en werkomstandigheden:2. Werkomstandigheden Temperatuur VochtigheidsgraadDit is ter bevestiging dat PDVS7300 in overeenstemming is met:Richtlijn 89/336/EEG (EMC richting):Geldende normen:EN55013: 2001 + A1: 2003 + A2: 2006EN55020: 2007EN61000-3-2: 2006 + A1: 2009 + A2: 2009EN61000-3-3: 2008Voor meer informatie bezoek onze websitewww.mpmaneurope.comAntes de conectar, operar ou ajustar este produto, leia o manual do usuário cuidadosamente de forma total.
