ORES 60 - Hotte Orima - Notice d'utilisation et mode d'emploi gratuit

Marque	Orima
Modèle	ORES 60
Type de produit	Hotte aspirante
Catégorie	Hotte de cuisine
Largeur	60 cm
Alimentation électrique	220-240 V / 50 Hz
Nombre de vitesses	3 (vitesse 1, 2, 3)
Éclairage	Ampoules halogènes E14 28W
Mode d'évacuation	Aspirante (évacuation extérieure) ou recyclage (filtre à charbon)
Diamètre de sortie d'air	120 mm (estimation)
Filtre anti-graisse	Métallique lavable (mensuel, lave-vaisselle possible)
Filtre à charbon actif	Lavable ou non lavable selon version (changement tous les 4 mois max)
Distance minimale cuisinière électrique	50 cm
Distance minimale cuisinière gaz	65 cm
Dispositif de sécurité	Débranchement obligatoire avant entretien ; disjoncteur recommandé
Matériau	Acier inoxydable (estimation)
Normes conformes	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233
Poids net estimé	10 kg
Usage prévu	Domestique, aspiration des fumées et vapeurs de cuisson

FOIRE AUX QUESTIONS - ORES 60 Orima

Quelle est la distance minimale à respecter entre la hotte et la cuisinière ?

Pour une cuisinière électrique, la distance minimale est de 50 cm. Pour une cuisinière à gaz ou mixte, elle est de 65 cm. Si les instructions de la cuisinière spécifient une distance plus grande, suivez celle-ci.

Comment nettoyer le filtre anti-graisse de la hotte ORES 60 ?

Le filtre anti-graisse doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec des détergents non agressifs ou au lave-vaisselle à basse température et cycle rapide. Pour le démonter, tirez la poignée à ressort.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut être utilisée en version recyclage. Dans ce cas, vous devez installer un filtre à charbon actif (disponible chez votre revendeur) qui désodorise l'air avant de le refouler par la grille supérieure.

Comment remplacer les ampoules de la hotte ?

Avant toute intervention, débranchez la hotte et assurez-vous que les ampoules sont froides. Remplacez l'ampoule défectueuse par une ampoule halogène à bougie de type E14 28W (Ø35 mm). Utilisez uniquement des ampoules du même type.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est correctement branchée et que le disjoncteur est activé. Si l'éclairage ne fonctionne pas, vérifiez que les ampoules sont bien insérées. Si le moteur ne démarre pas, contactez le service après-vente.

Comment entretenir le filtre à charbon actif ?

Si le filtre est lavable, nettoyez-le tous les deux mois à l'eau chaude avec un détergent doux ou au lave-vaisselle à 65°C, puis séchez-le au four 10 min à 100°C. Remplacez le coussinet tous les 3 ans. Si le filtre est non lavable, changez-le au maximum tous les 4 mois.

Est-il obligatoire de débrancher la hotte avant le nettoyage ?

Oui, pour des raisons de sécurité, il est impératif de débrancher la hotte du circuit électrique (retirer la prise ou couper le disjoncteur) avant toute opération de nettoyage ou d'entretien.

Quelles sont les précautions à prendre lors de la friture sous la hotte ?

Ne laissez jamais la friture sans surveillance pour éviter que l'huile surchauffée ne prenne feu. Les flammes libres sont interdites sous la hotte car elles peuvent endommager les filtres et provoquer un incendie.

Comment choisir le diamètre du tuyau d'évacuation ?

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord de la hotte (généralement 120 mm). Un diamètre inférieur réduit les performances et augmente le bruit. Utilisez un tuyau lisse et le plus court possible.

Où trouver les pièces de rechange comme les filtres et les ampoules ?

Les pièces de rechange (filtres anti-graisse, filtres à charbon, ampoules) sont disponibles auprès de votre revendeur habituel ou du service après-vente Orima. Référez-vous à la notice pour les références exactes.

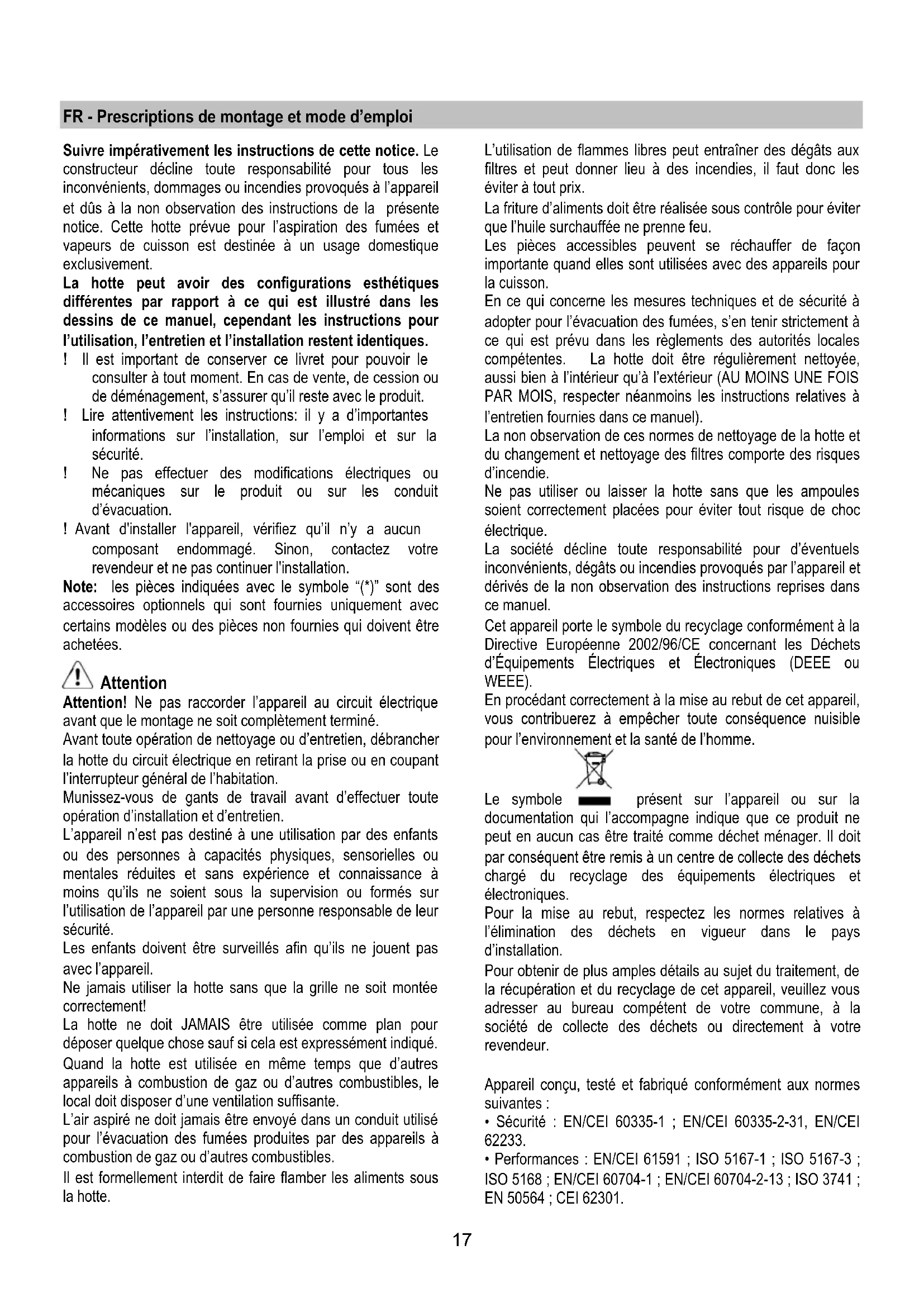

MODE D'EMPLOI ORES 60 Orima

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la presente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

! Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'insteller l'appareil, vérifie qu'il n'y aeldom composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

Note: les pieces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.

Attention

Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS etre utilise comme plan pour déposer quelsque chose sauf si cela est expressément indique.

Quand la hotte est utilisée en même temps que d'autres apparéils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparciels à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les alimentés sous la hotte.

L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparêls pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.

La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent être remis à un centre de collecte des déchets charge du recyclage des équipements electriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil concu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/CEI 60335-1 ; EN/CEI 60335-2-31, EN/CEI 62233.

• Performances: EN/CEI 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/CEI 60704-1; EN/CEI 60704-2-13; ISO 3741; EN 50564; CEI 62301.

• CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/CEI 61000-3-2; EN/CEI 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISS lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entraîner des risques électriques.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

Version évacuation extérieure

Les vapeurs sont evacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontale, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.

Si la hotte est equipée d'un filtre à charbon, ce dernier doit être enlevé.

Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).

L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: 90^ ).
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.

Version recyclage

Il convient d'utiliser un filtré à charbon actif, disponible auprès de-vous revendeur habitual.

L'air aspiré sera dégraissé et désodoré avant d'être refoulé dans la pierce à travers la grille supérieure.

Installation

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinieres électriques et de 65cm dans le cas de cusinieres à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

Branchementélectrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

Montage

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

a. Interrupteur lumieres ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Filtre anti-gras

Fig. 10-22

Il retient les particules deGRAisse issues de la cuisson.

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des déterments non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaiselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtrte anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 21

Retient les odeurs désagreables de cuisson.

Le filtré à charbon actif peut être un de ces types:

• Filtre à charbon actif livable.
• Filtre à charbon actif NON lavable.

Filtre à charbon actif lavable

Le filtré à charbon peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisse à 65^ (dans le cas de lavage dans le lave-vaisse suivre un cycle de lavage complet sansVAISSSE à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtr, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et leMETRE dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtr sera abîmé.

Filtre à charbon actif NON lavable

La saturation du charbon actif se constate après un employi plus ou mois long, selon la fréquence d'utilisation et la régulariat du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.

IL NE PEUT PAS etre nettoyoe ou regeneré.

Montage

Accrocher le filtré au charbon actif d'abord à l'arrête de la languette métallique de la hotte, puis à l'avant avec les deux pommeaux.

Démontage

Enlever le filtré au charbon actif en tournant de 90^ les pommeaux qui le fixent à la hotte.

Remplacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez la vente ampoule avec le même type tel que spécifié par l'étiquette des caractéristiques ou à proximité de l'ampoule même sur le capot.

Remplacer I'ampoule endommagée.

Utiliser uniquement des ampoules halogènes à bougie Ø35mm E14 28W.

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
