MODE D'EMPLOI CWB 9711 XH BEKO

• La connexion à la corriente électrique doit se réaliser de la manière suivante:

$$ \begin{array}{l} M A R R O N = L \text {l i n e a} \ A Z U L = N \text {n e u t r o.} \ \end{array} $$

Durant la connexion électrique, contrôle que le enchufe de corriente possède la connexion à Tierra.

Lire attentivement le contenu du mode d'emploi puisqu’il fournit des indications importantes concernant la sécurité d’installation, d’emploi et d’entretien. Le conserver pour des consultations ultérieures. L’appareil a été conçu pour être utilisé dans le modèle aspirant (évolution de l’air à l’extérieur - Fig.1B), filtrant (retour de l’air à l’intérieur - Fig.1A) ou avec un moteur externe (Fig.1C).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

-Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent aux du réseau. Contrôler aussi si la prise est adaptée.

• En cas de doutes, contacter un électricien qualifié.

Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation.

prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillance constante des fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée. L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebut selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais

faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

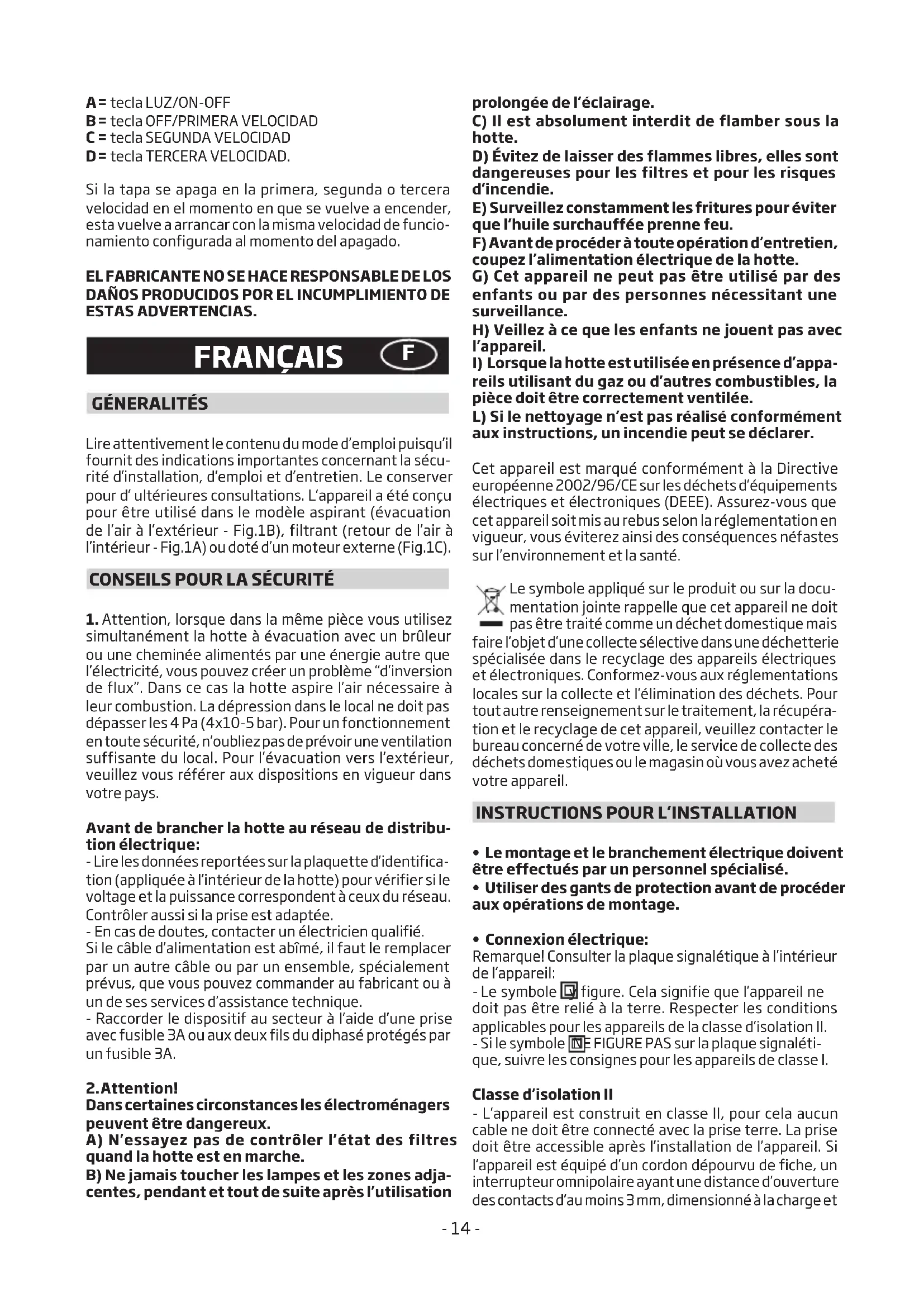

Instructions pour l'installation

• Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.
• Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexion électrique:

Remarque ! Consulter la plaque signalétique à l'intérieur de l'appareil :

• Le symbole figure. Cela signifie que l'appareil ne doit pas être relié à la terre. Respecter les conditions applicables pour les appareils de la classe d'isolation II.
• Si le symbole INE FIGURE PAS sur la plaque signalétique, suivre les consignes pour les apparéils de classe I.

Classe d'iso1ation II

• L'appareil est construit en classe II, pour cela, aucun câble ne doit être connecté avec la prise terre. La prise doit être accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm, dimensionné à la charge et

conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

• La connexion avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre.

Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

• Procédez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutre

JAUNE/VERT = terre.

Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre.

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible.

Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

• vacuation de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 7A).
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale:

• Exécuter les trous A en respectant les cotes indiquées (Fig. 2).
• Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.
• Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 5).

En cas de différents montages, utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplatre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, ou sera fixée la hotte.

Fixation des raccords téléscopiques de décoration:

• Prévoir l'alimentation électrique à l'intérieur de l'encombrance

brède du raccord de décoration. Si vous appareil doit être installé dans le modèle aspirant ou doté d’un moteur externe, prévoir le trou de l’évacuation de l’air.

• Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3).
• Ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.
• Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig. 5).
• Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.5), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).
• Si les raccords inférieurs de votre appareil correspondent à ceux illustrés dans la Fig.4A, la fixation à effectuer est celle illustrée dans la Fig.6A.
• Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

Attention!

• Pour transformer la hotte de la version ASPIRATION en une version FILTRATION, demandez à votre revendeur de filtres à charbon actif. Nous disposons de deux types de Kit, un avec filtres à carbone actif non régénérables (Fig.7B) et l'autre avec filtres de carbone actif régénérables (lavables) (Fig.7C).
• Pour remplaçer les filtres à carbone actif non régénérables X, tirer vers l'extérieur le levier comme illustré (Fig.7B).

EMPLOI Et entretion

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le contrôle anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air ; par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
• Pour prévenir le danger d'incendie, chaque 2 mois au maximum, il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et cycle court.
• Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables doivent être remplacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de

la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.

• Les filtres de carbone actif regénérables doivent être lavés à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats). enir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le matelas est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquemment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
• L'installation d'illumination est conçue pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Si l'appareil est pourvu de lumière de courtoisie, elle peut être utilisée pour l'emploi prolongé de l'éclairage général de la pièce.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

Remplacement des lampes halogènes (fig.8):

Pour remplaçer les ampoules dichroiques, débranchez la lampe en la détachant précautionneusement du support à l'aide d'un petit tournevis plat ou d'un outil équivalent.

ATTENTION! Pendant cette opération, veillez à ne pas griffer la hotte. Remplacez-les par des ampoules de même type.

- Remplacement des lampes halogènes (fig.9):

Pour changer les lampes halogènes, brévez le verre. En faisant levier dans les fentes prévues. Remplacez-les par des lampes de même type. Attention: ne touchez pas aux lampes mains nues.

- Remplacement des lampes à LED (fig.10):

Si la version de l'appareil est avec lampes à LED, elles doivent être obligatoirement remplacées par un technicien spécialisé.

- Remplacement des ampoules à incandescence/halogènes (fig.11):

Utiliser uniquement des ampoules du même type et puissance installées sur l'appareil.

• Commandes Lumineuses (Fig. 12. A. B.) : les symboles sont les suivants :

A=Touche ECLAIRAGE B= Touche OFF C = Touche PREMIÈRE VITESSE D= Touche DEUXIEME VITESSE

E = Touche TROISIEME VITESSE F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

Si votre appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIÈME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompre cette vitesse avant les 10 minutes appuyer sur la touche E. Pour certains modèles on peut même activer la fonction avec la première et la deuxième vitesse.

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heures à la première vitesse. Dans que la fonction est activée, le moteur démarre en 1ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passe directement à la 2ème vitesse; en appuyant sur le bouton B la fonction se désactive).

La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtres anti-graisse/charbon actif:

• Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
• Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Lorsque les filtres nettoyés sont remis en place, réinitialisez la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrêté de clignoter.

• Commandes Mécaniques (Fig. 13. A. B. C.) : les symboles sont les suivants :

A= Touche ECLAIRAGE

B= Touche OFF

C = Touche PREMIÈRE VITESSE

D= Touche DEUXIEME VITESSE

E = Touche TROISIEME VITESSE

G = Voyant MOTEUR EN MARCHE.

• Commandes (Fig. 14):

Touche A = Allume/éteint les lumières.

Touche B = Allume/éteint la hotte. L'appareil s'allume à la 1° vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1°

vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteindre. Diminue la vitesse du moteur.

Display C = Indique la vitesse du moteur sélectionné et l'activation du timer.

Touché D = Allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s'active pendant 10', puis l'appareil reconnait à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction le display clignote.

Touché E = Au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'éteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation filtres anti-graisse/charbon actif:

• Quand l'afficheur C clignote et visualise alternativement la vitesse de fonctionnement et la dette F (1 et F par ex.) les filtres anti-graisse doivent être lavés.
• Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la lecture A (1 et A par ex.) les filtres à charbon actif doivent être replacés ou nettoyés selon le type de filtré.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cessent de clignoter sur l'afficheur C.

• Commandes mécaniques (Fig. 15) : les symboles sont indiqués ci-dessous :

A=Touche ECLAIRAGE/ON-OFF B= Touche OFF/PREMIERE VITESSE C = Touche DEUXIEME VITESSE D = Touche TROISIÈME VITESSE.

Si la hotte est éteinte en première, deuxième ou troisième vitesse, au moment où elle est rallumée, elle redémarre avec la même vitesse de fonction configurée au moment de l'arrêt.
