GEBRUIKSAANWIJZING CWB 9711 XH BEKO

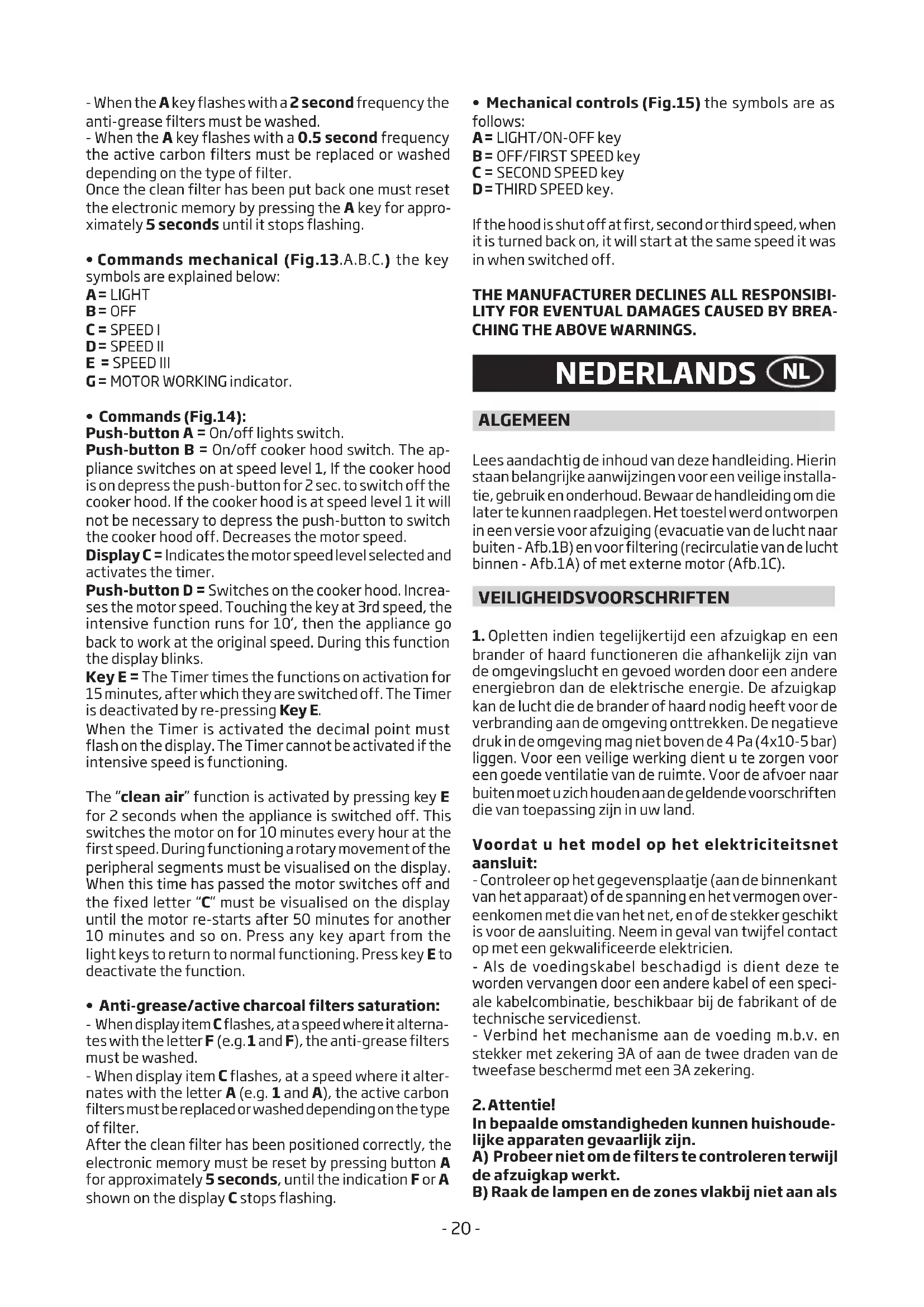

ALGEMEEN Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installa- tie, gebruik en onderhoud. Bewaar de handleiding om die later te kunnen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C). VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een

brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer naar buiten moet u zich houden aan de geldende voorschriften die van toepassing zijn in uw land. Voordat u het model op het elektriciteitsnet aansluit: - Controleer op het gegevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen over- eenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien. - Als de voedingskabel beschadigd is dient deze te worden vervangen door een andere kabel of een speci- ale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst. - Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twee draden van de tweefase beschermd met een 3A zekering.

In bepaalde omstandigheden kunnen huishoude- lijke apparaten gevaarlijk zijn. A) Probeer niet om de filters te controleren terwijl de afzuigkap werkt. B) Raak de lampen en de zones vlakbij niet aan als- 21 - de verlichting lang aan is of kort daarna. C) Het is verboden om eten met open vlam te be- reiden onder de kap. D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk. E) Controleer voortdurend gebakken waren om te voorkomen dat hete olie vlam vat. F) Voor elke willekeurige onderhoudsbeurt moet men de elektrische energie afschakelen. G) Dit apparaat is niet bestemd voor gebruik door kinderen of andere personen die toezicht nodig hebben. H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten

wordt gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geven- tileerd. L) Als de reinigingswerkzaamheden niet worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt. Dit apparaat is voorzien van het keurmerk Waste Electri- cal and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordt uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentiële negatieve consequenties voor omgeving en gezondheid. Het symbool op het product of op het bijgeleverde documentatiemateriaal geeft aan dat het niet moet worden behandeld als normaal huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamel- punt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft. INSTALLATIE INSTRUCTIES

• Dewerkzaamhedenm.b.tdemontageende elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.

• Gebruikbeschermendehandschoenenalvorens met de montagewerkzaamheden te beginnen.

• Elektrischeaansluiting: Opgelet! Controleer het gegevensplaatje binnen in het apparaat: - Als op het plaatje het symbool staat, betekent het dat het apparaat niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieclasse II. - Als het symbool niet op het plaatje staat, voer dan de aanwijzingen voor isolatieclasse I uit. Isolatieclasse II Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. De stekker moet na de installatie van het apparaat ge- makkelijk toegankelijk zijn. In het geval dat het apparaat een kabel zonder stekker heeft, moet men deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L lijn BLAUW = N neutraal. Isolatieclasse I Dit apparaat is gebouwd in klasse I, en moet daarom aan een aardgeleiding worden verbonden. De aansluiting op het elektrische net moet op de vol- gende wijze worden uitgevoerd: BRUIN = L lijn BLAUW = N neutraal GEEL/GROEN = aarde. De neutrale kabel moet worden aangesloten op de aan- sluitklem met het symbool N. De GEEL/GROEN kabel moet worden aangesloten op de aansluitklem vlakbij het aardsymbool

Bij het aansluiten op het elektrische net moet u zich er- van verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te be- reiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijk tussen het apparaat en het net een meerpolige schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedra- gen. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te kunnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.7A). - Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reduceerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doen toenemen.

• Bevestigingaandemuur: - Maak de gaten A en neem daarbij de aangegeven maten in acht (Afb.2). - Bevestig het apparaat aan de muur op één horizontale lijn met de keukenkastjes. - Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.5). Voor de verschillende montages maakt u gebruik van geschikte schroeven en expansiepluggen afhankelijk- 22 - van het type muur (bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven en de pluggen bij het product geleverd zijn, dan dient u te controleren of ze geschikt zijn voor het type muur waaraan de kap bevestigd wordt.

• Bevestigingvandedecoratievetelescoopverbin- dingen: - Zorg ervoor dat de elektrische voeding zich in de ruimte bevindt die door de decoratieve verbinding in beslag genomen wordt. Indien de afzuigversie of de versie met externe motor geïnstalleerd moet worden, dan maakt u een gat voor de luchtafvoer. - Regel de breedte van de steunbeugel van het bovenste verbindingsstuk (Afb.3). - Vervolgens bevestigt u deze met de schroeven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. - Neem hierbij de afstand vanaf het plafond in acht die aangegeven wordt in Afb.2. - Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.5). - Plaats het bovenste verbindingsstuk in het onderste. - Bevestig het onderste verbindingsstuk met de bijgele- verde schroeven B (Afb.5) aan de kap, trek het bovenste verbindingsstuk naar buiten tot aan de beugel en zet het vast met de schroeven B (Afb.3). - In het geval dat uw apparaat de aansluitingen onder- aan heeft zoals aangeduid op Afb.4A, zal het vastzetten gebeuren zoals weergebracht op Afb.6A. - Om de afzuigversie in de filterversie te veranderen dient u uw verkoper om de actieve koolstoffilters te vragen en de montageinstructies te volgen.

• Filterversie: Attentie! - Om de kap te veranderen van de AFZUIG- naar de FILTER-versie, moet men de koolfilters bij de eigen dealer als toebehoren bestellen. Er zijn twee verschil- lende typen kits verkrijgbaar, een met koolstoffilterdozen (Afb.7B) en de andere met herbruikbare koolstoffilters (wasbaar) (Afb.7C). - Om de koolstoffilterdozen X te vervangen, moet men de hendel naar buiten trekken, zoals aangegeven in Afb.7B.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te laten nadat het eten bereid is, voor een optimale luchtverversing. De goede werking van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Devetfilter heeft als doel de vetdeeltjes die in de lucht hangen tegen te houden, bijgevolg is deze filter onder- hevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparaat. - Om brandgevaar te voorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli. - Na enkele wasbeurten kunnen er kleurveranderingen optreden. Dit feit geeft u geen recht op een klacht voor eventuele vervanging.

• Deactievekoolstoffilters dienen om de lucht te zuiveren die in het milieu wordt uitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen. - De actieve koolstoffilters die niet regenereerbaar zijn, moeten hoogstens iedere 4 maanden worden vervangen. De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparaat, van het type keuken en van de regelmaat waarmee de schoon- maak van de vetfilter wordt uitgevoerd. - De regenereerbare actieve koolstoffilters moeten met de hand worden gewassen met neutrale detergenten die niet schuren, of in de vaatwasser bij een maximum- temperatuur van 65°C (de wascyclus moet gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschadigen, verwijder de plastic delen en laat het matrasje in de oven drogen gedurende minstens 15 minuten bij een maximumtemperatuur van 100°C. Om de werking van de regenereerbare koolstoffilter efficiënt te houden, moet deze handeling iedere 2 maanden worden herhaald. Ze moeten worden vervangen na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd geraakt is.

• Hetisbelangrijkdatdevetfiltersenderegene- reerbare actieve koolstoffilters goed droog zijn vooraleer ze opnieuw te monteren.

• Maakdekapzowelvanbinnenalsvanbuiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die niet schuren.

• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en niet voor langdurig gebruik als al- gemene verlichting van het vertrek. Langdurig gebruik van de verlichting vermindert gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: het niet naleven van de waarschuwingen voor schoonmaak van de kap en de vervanging en schoonmaak van de filters brengt brandgevaar met zich mee. Het is daarom aangeraden om zich te houden aan de voorgestelde instructies.

• Vervangingvandehalogeenlampen(Afb.8): Om de lampen te vervangen, moet men deze voorzichtig met een kleine platte schroevendraaier of iets soortge- lijks uit de houder lichten. OPGELET! Let er op dat men hierbij geen krassen maakt op de kap. Vervang de lamp met een nieuw van het zelfde type.

• Vervangingvandehalogeenlampen(Afb.9): Om de halogeenlampen B te vervangen moet men het glaasje C verwijderen door een voorwerp als hefboom in de daarvoor bestemde spleten te steken. Vervang met lampen van hetzelfde type. Opgelet: raak de lampen niet met de blote handen aan.

• VervangingvandeLED-lampen(Afb.10): Als de versie van het apparaat met LED-lampen is, dan is voor de vervanging daarvan de tussenkomst van een gespecialiseerd technicus nodig.- 23 -

• Vervangingvandegloei-/halogeenlampen (Afb.11): Gebruik alleen lampen van hetzelfde type en vermogen op het apparaat.

• KontrollerMediys(Afb.12.A.B.) zijn de symbolen hieronder weergegeven: A = Knop LICHT B = Knop UIT C = Knop EERSTE SNELHEID D = Knop TWEEDW DERDE SNELHEID E = Knop DERDE SNELHEID F = Knop TIMER AUTOMATISCHE ONDERBREKING na 15 minuten (*) Als uw apparaat uitgerust is met de INTENSIEVE snel- heidsfunctie en u vanuit de DERDE snelheid van start gaat en toets E circa 2 seconden ingedrukt houdt, dan zal deze functie gedurende 10 minuten geactiveerd worden waarna teruggekeerd wordt naar de eerder ingestelde snelheid. Wanneer de functie actief is, knippert het LED. Om te onderbreken vóór 10 minuten verstreken zijn, druk opnieuw op de toets E. Voor sommige modellen kan men de functie ook met de eerste en tweede snel- heid activeren. Door 2 seconden op toets F te drukken (met uitgescha- kelde kap) wordt de functie “clean air” geactiveerd. Deze functie schakelt om het uur de motor 10 minuten in bij de eerste snelheid. Zodra de functie geactiveerd wordt start de motor bij de 1

snelheid, gedurende 10 minuten. Tijdens deze tijd moeten de toetsen F en C tegelijkertijd knipperen. Na het verstrijken van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eerste snelheid en de leds van de toetsen F en C weer gedurende 10 minuten knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddellijk terug naar de gewone werking (drukt u bijvoorbeeld op toets D dan wordt de functie “clean air” gedeactiveerd en gaat de motor onmiddellijk over naar de 2

snelheid. Drukt u op toets B dan wordt de functie gedeactiveerd). (*)De knop “TIMER/AUTOMATISCHE ONDERBRE- KING” zorgt ervoor dat de afzuigkap niet meteen stopt, deze zal voor 15 minuten blijven functioneren, op de- zelfde snelheidsstand waarop de kap ingesteld stond.

• Verzadigingvetfilters/actievekoolstoffilters: - Wanneer de toets A knippert met een frequentie van 2 sec., moeten de vetfilters worden gewassen. - Wanneer de toets A knippert met een frequentie van 0,5 sec., moeten de actieve koolfilters worden vervan- gen of gewassen, naargelang het type filter. Eenmaal de schone filter terug is aangebracht, moet het elektronische geheugen worden gereset door gedurende 5 sec. op de toets A te drukken tot die niet langer knippert.

• Kontrollermekaniske(Afb.13.A.B.C.) zijn de sym- bolen hieronder weergegeven: A = Knop LICHT B = Knop UIT C = Knop EERSTE SNELHEID D = Knop TWEEDW DERDE SNELHEID E = Knop DERDE SNELHEID G = Controlelampje WERKENDE MOTOR.

• Kontroller(Afb.14): Knop A = Voor het aan- en uitschakelen van de lichten. Knop B = Voor het aan- en uitschakelen van de wa- semkap. Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangescha- keld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor. Display C = Geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan. Knop D = Voor het inschakelen van de afzuigkap. Met deze knop kan een hogere stand gekozen worden. Wan- neer deze knop bediend wordt terwijl de afzuigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuigkap gedurende 10 minuten op vol vermogen zal werken, waarna hij automatisch terugkeert naar stand 3. Tijdens deze functie knippert het display C. Toets E = Door de Timer in te schakelen worden de ge- kozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door weer op de toets E te druk- ken wordt de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd. Als, wanneer het apparaat uit is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie “clean air” geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra deze tijd is verstreken gaat de motor uit en verschijnt op het display de letter “C” totdat, na weer 50 minuten, de motor opnieuw voor 10 minuten gaat draaien, enzovoort. Om terug te keren naar de normale werking drukt men op een willekeurige toets, behalve op de toets van de lichten. Druk op de toets E om de functie te deactiveren.

• Verzadigingvetfilters/actievekoolstoffilters: - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter F (bv. 1 en F) moeten de vetfilters worden gewassen. - Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) moeten de actieve koolfilters worden vervangen of gewassen, naargelang het type filter. Als het schone filter weer op zijn plaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

• Mechanischecommando’s(Afb.15)de gebruikte symbolen zijn als volgt: A = Toets LICHT/ON-OFF B = Toets OFF/EERSTE SNELHEID C = Toets TWEEDE SNELHEID D = Toets DERDE SNELHEID.- 24 - Als de kap in eerste, tweede of derde snelheid wordt uitgeschakeld, zal die op dezelfde werkingssnelheid herstarten zoals ingesteld op het moment van de uit- schakeling wanneer de kap weer wordt ingeschakeld.
