Caractéristiques techniques	Haut-parleur coaxial de 13 cm, puissance nominale de 60 W, puissance maximale de 120 W, impédance de 4 ohms, réponse en fréquence de 60 Hz à 20 kHz.
Utilisation	Conçu pour une installation dans les voitures, améliore la qualité sonore et l'expérience d'écoute.
Maintenance et réparation	Nettoyage régulier des grilles et des membranes, vérification des connexions électriques, remplacement des haut-parleurs en cas de dommages.
Sécurité	Éviter l'exposition à l'humidité, ne pas dépasser la puissance maximale pour éviter d'endommager le haut-parleur.
Informations générales	Compatible avec la plupart des autoradios, installation facile avec des adaptateurs si nécessaire.

FOIRE AUX QUESTIONS - Universal ISN 130 FOCAL

Comment installer les haut-parleurs FOCAL Universal ISN 130 dans ma voiture ?

Pour installer les haut-parleurs, commencez par retirer le panneau de porte. Débranchez les anciens haut-parleurs, puis connectez les nouveaux haut-parleurs FOCAL en suivant les instructions fournies dans le manuel. Assurez-vous de bien fixer les haut-parleurs et de reconnecter le panneau de porte.

Quel est le diamètre des haut-parleurs FOCAL Universal ISN 130 ?

Les haut-parleurs FOCAL Universal ISN 130 ont un diamètre de 13 cm.

Quels types de fichiers audio sont compatibles avec les haut-parleurs FOCAL Universal ISN 130 ?

Les haut-parleurs FOCAL Universal ISN 130 sont compatibles avec tous types de fichiers audio, tant que la source de lecture est de bonne qualité.

Pourquoi le son des haut-parleurs FOCAL Universal ISN 130 est-il faible ?

Un son faible peut provenir de plusieurs facteurs : vérifiez les connexions, assurez-vous que l'amplificateur est correctement réglé, et vérifiez les paramètres audio de votre source (radio, lecteur, etc.).

Les haut-parleurs FOCAL Universal ISN 130 sont-ils étanches ?

Les haut-parleurs FOCAL Universal ISN 130 ne sont pas spécifiquement conçus pour être étanches. Il est recommandé de les installer dans des zones protégées de l'humidité.

Comment régler les basses et les aigus sur les haut-parleurs FOCAL Universal ISN 130 ?

Les réglages des basses et des aigus dépendent de votre autoradio ou amplificateur. Consultez le manuel de votre appareil pour accéder aux paramètres audio et ajuster les niveaux selon vos préférences.

Quelle est la puissance maximale des haut-parleurs FOCAL Universal ISN 130 ?

La puissance maximale des haut-parleurs FOCAL Universal ISN 130 est de 120 Watts.

Comment nettoyer mes haut-parleurs FOCAL Universal ISN 130 ?

Pour nettoyer vos haut-parleurs, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Où puis-je acheter des pièces de rechange pour les haut-parleurs FOCAL Universal ISN 130 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs autorisés FOCAL, dans des magasins d'électronique ou en ligne sur des sites spécialisés.

MODE D'EMPLOI Universal ISN 130 FOCAL

User manual / Manuel d'utilisation

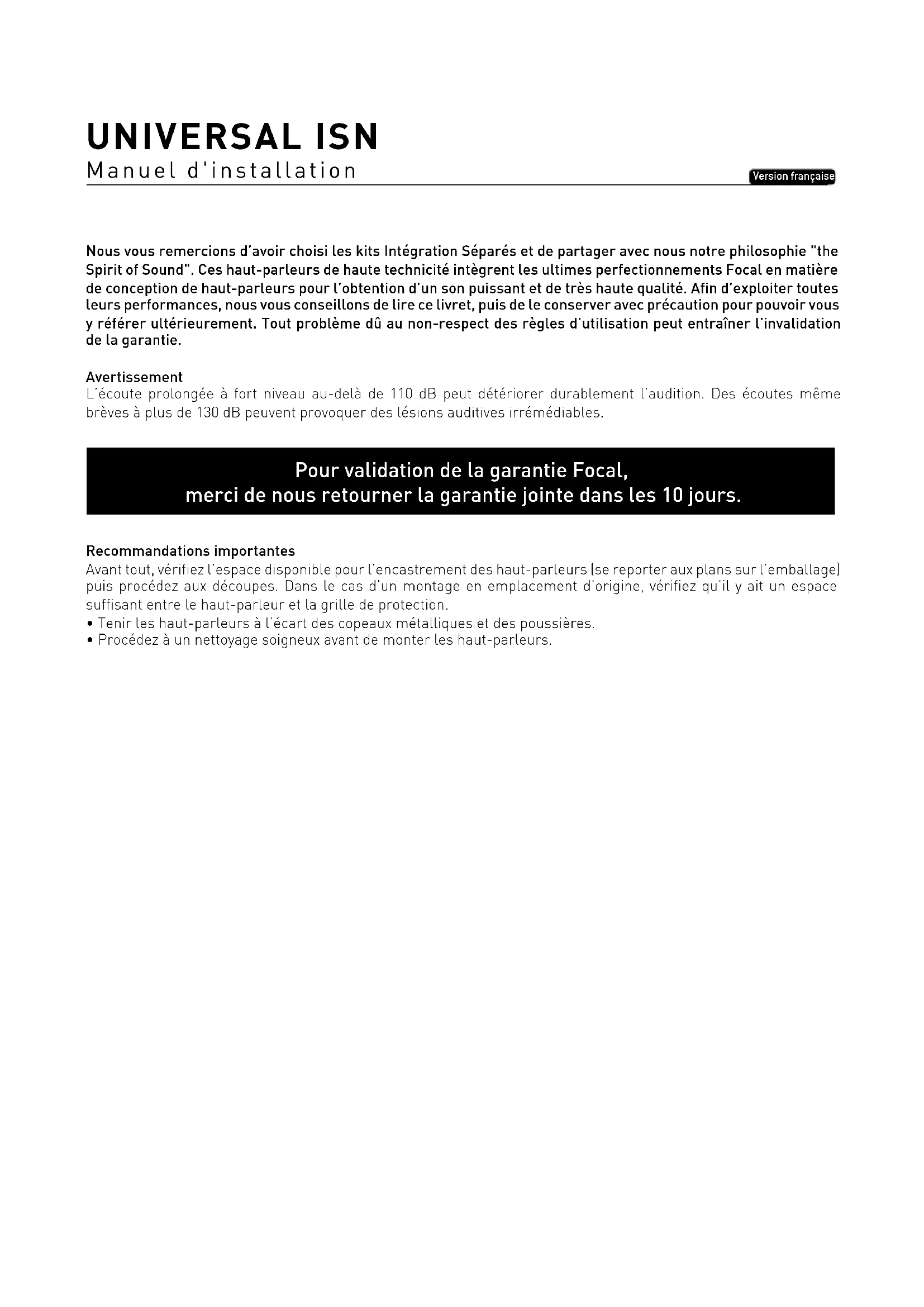

Nous vous remercions d'avoir choisi les kits Intégration Séparés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procédez à un nettoyage soigneux avant de monter les haut-parleurs.

UNIVERSAL ISN

Manuel d'installation

Tweeter

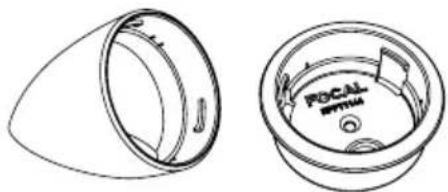

1/ Accessoires tweeter (support orienté et montage flush)

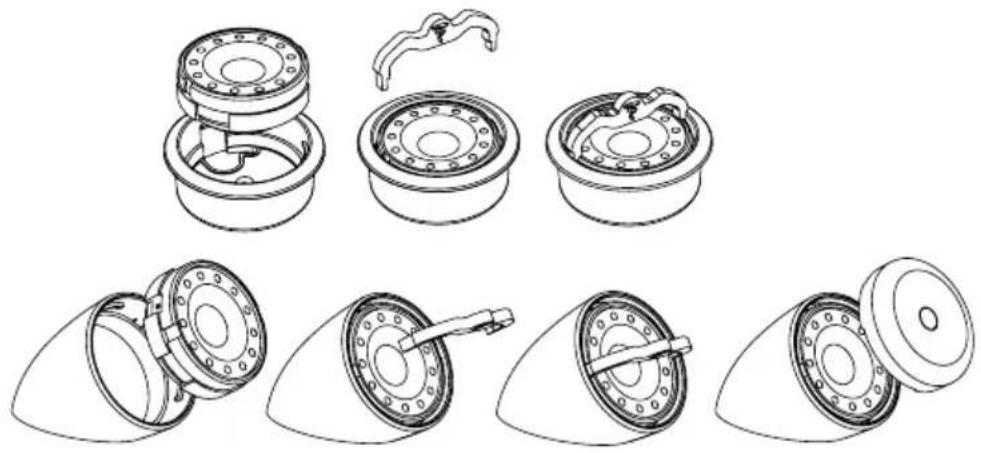

2/ Montage du tweeter dans les supports

Pour une installation sur un présentoir de démonstration : branchez le fil "display"

Pour le branchement dans un véhicule : branchez le fil "car"

Le fil non repéré reste la masse dans les 2 cas de branchement.

UNIVERSAL ISN

Manuel d'installation

4/ Accessoires pour faciliter le montage du tweeter dans les emplacements d'origine

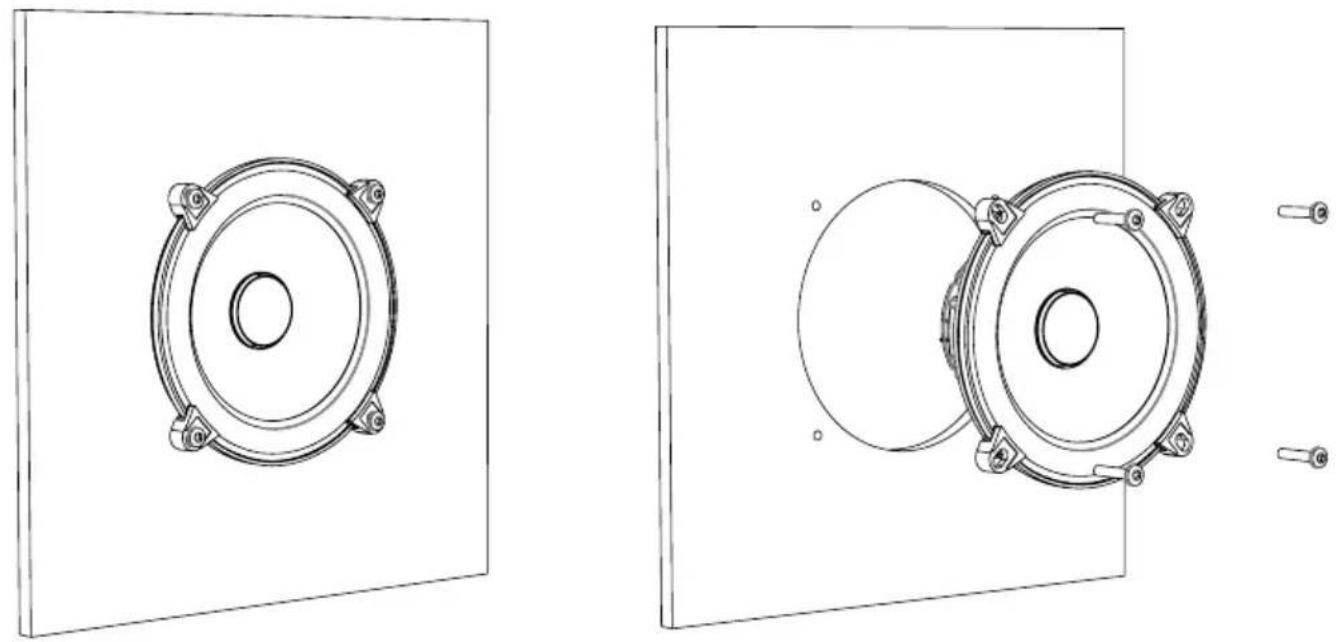

1/ Assemblage du woofer dans un emplacement (sans grille)

Manuel d'installation

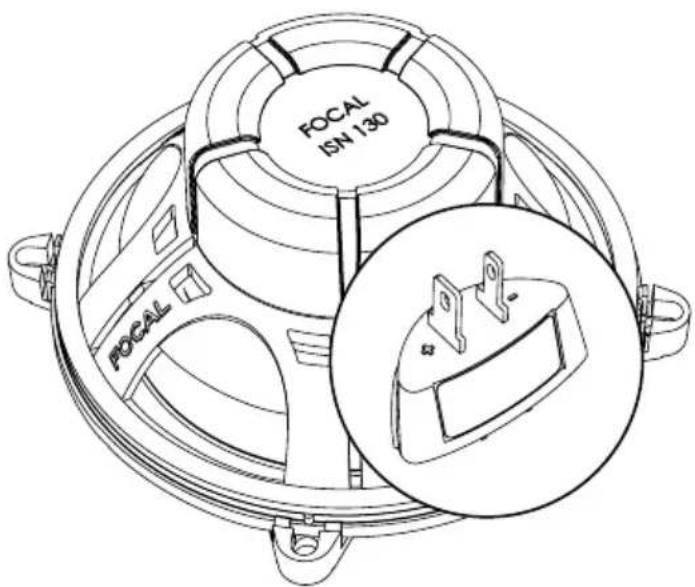

2/ Vue arrière du bornier (repère “+” et “-”)

3/ Montage Woofer + fil / filtre : 2 options de montage possibles

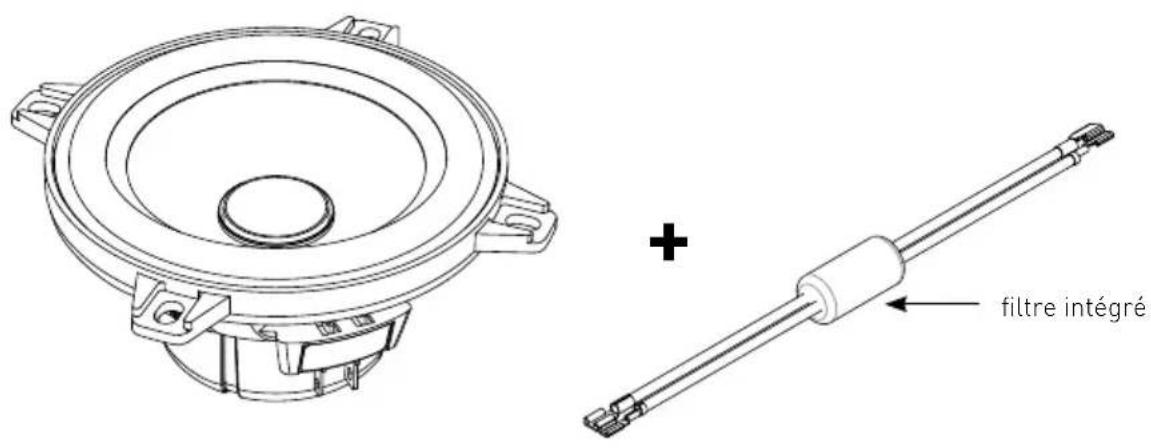

Cas n°1 (woofer + câble)

+ filtre intégré

UNIVERSAL ISN

Manuel d'installation

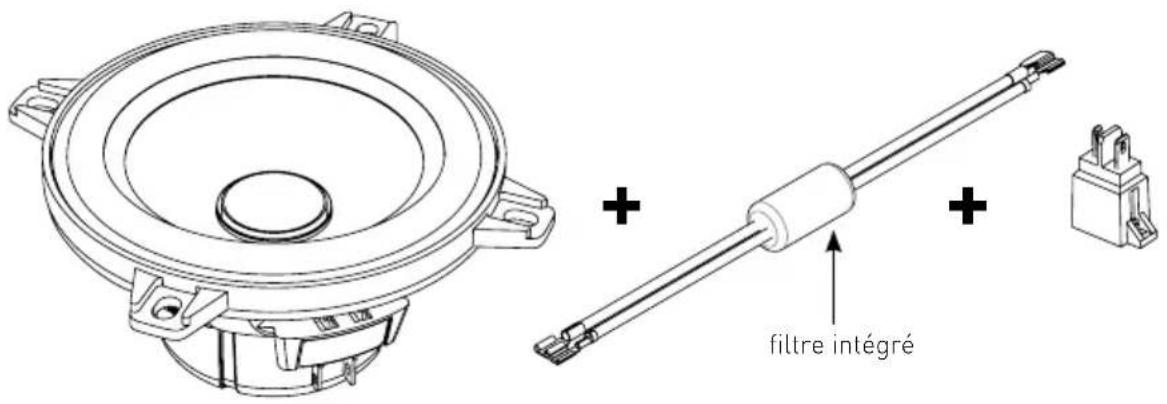

Cas n°2 (woofer + câble + prise ISO pour être compatible avec certaines marques de véhicules)

+ filtre intégré +

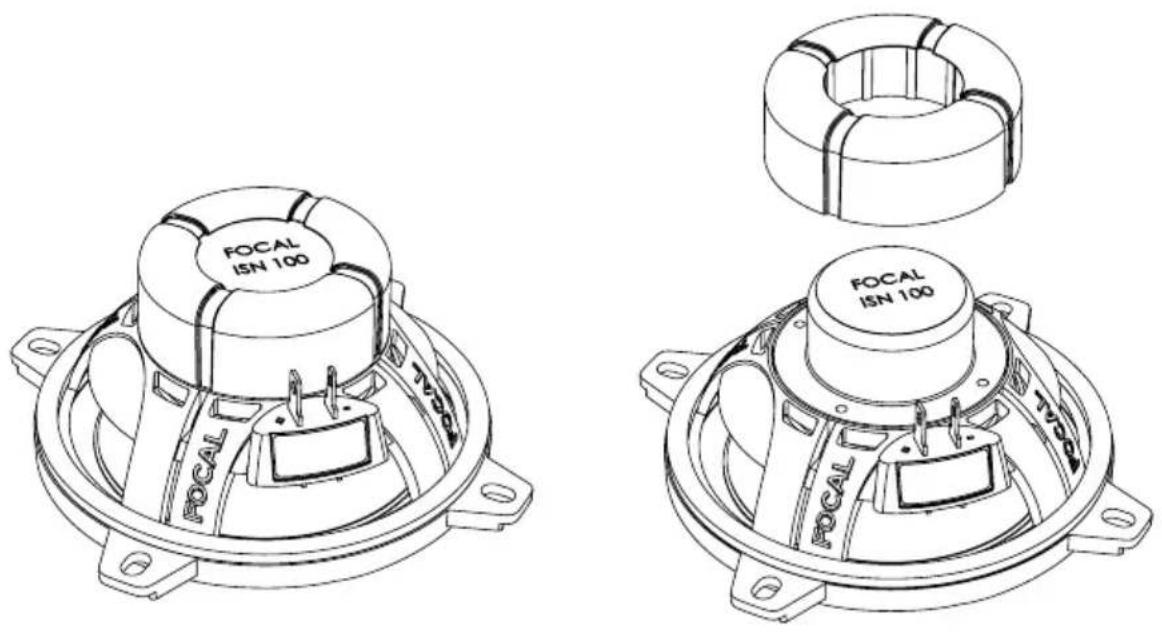

4/ Vue arrière du moteur avec/sans capot caoutchouc

Dans le cas d'un montage dans des espaces très compacts, vous pouvez enlever le cache moteur caoutchouc afin de pouvoir intégrer au mieux le woofer dans l'emplacement d'origine.

Manuel d'installation

15

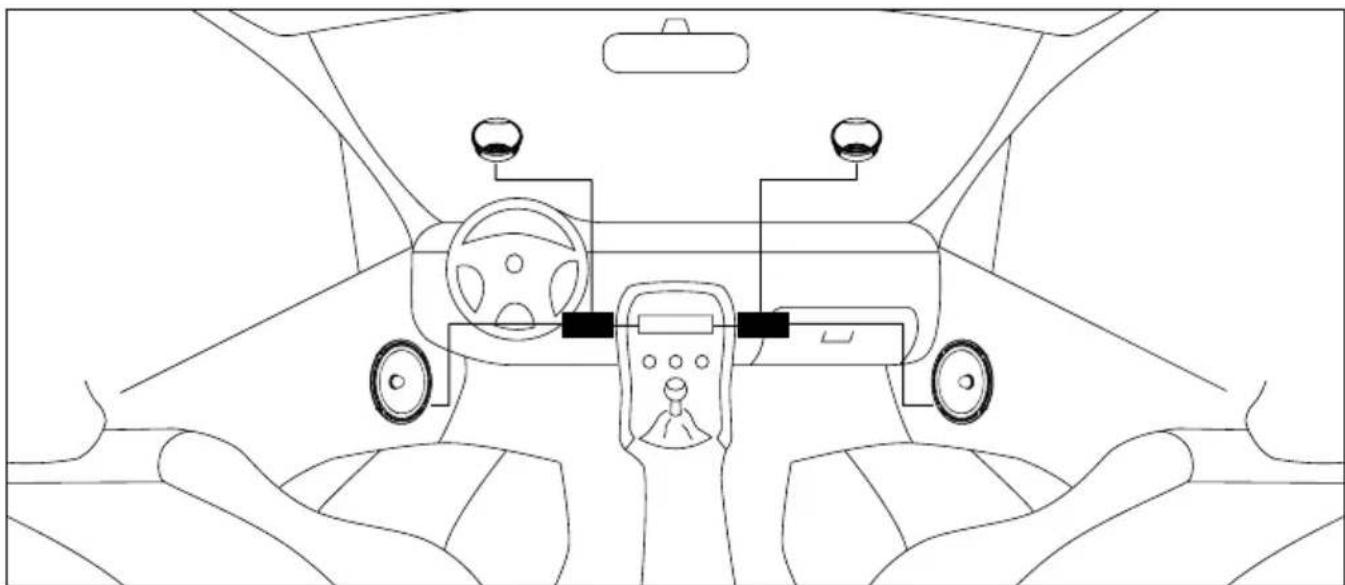

5/ Vue de l'installation complète dans le véhicules

Manuel d'installation

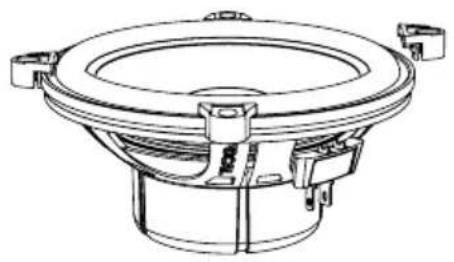

2/ Montage des clips de fixation

Le woofer du ISN130 est livré avec des clips de fixation pour un montage par l'avant ou par l'arrière. Fixation par 2/3 ou clips possible (Exemple 2 clips à 180° sur les véhicules de la marque Renault®)

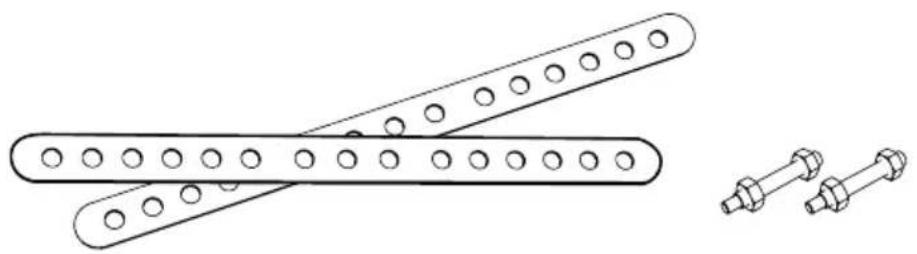

3/ Accessoires

Ces kits destinés à se loger plus facilement dans les emplacements d'origine sont vendus sans grille (remontage de la garniture de portière). Une signature Focal est inclus dans chaque kit (support aluminium diamond cutting+adhésif). Cette signature peut être apposée par exemple dans votre véhicule sur les emplacements en portières

3F FOCAL

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
