Type de produit	Kit subwoofers
Marque	Focal
Modèle	ISUB MBZ 2 LHD v2
Puissance maximale	150 W x 2
Puissance nominale	75 W RMS x 2
Sensibilité	93,3 dB (2,83 V/1 m)
Impédance	2 Ω
Diamètre du subwoofer	200 mm (8 pouces)
Type de membrane	Polyglass
Diamètre de la bobine	35 mm
Hauteur de la bobine	13 mm
Type de moteur	Néodyme
Type de suspension	Butyle
Température maximale de fonctionnement	55 °C
Espace de ventilation nécessaire	2 cm autour de l'appareil
Nettoyage	Chiffon sec uniquement
Entretien	Dépoussiérage avec un chiffon sec ; grille : chiffon humide sans solvant
Sécurité	Fixation obligatoire au plancher ou châssis du véhicule ; ne pas exposer à l'eau ou à une source de chaleur
Période de rodage	Environ 20 heures à niveau moyen
Garantie légale (France)	2 ans à compter de la date d'achat
Installation recommandée	Par un professionnel qualifié
Compatibilité	Voir le site Focal pour les véhicules compatibles

FOIRE AUX QUESTIONS - ISUB MBZ 2 LHD v2 FOCAL

Comment installer les subwoofers Focal ISUB MBZ 2 LHD v2 ?

L'installation doit être effectuée par un professionnel qualifié. Les haut-parleurs sont conçus pour se monter dans les emplacements d'origine. Déconnectez et démontez les haut-parleurs d'origine, puis montez les Focal en utilisant les fixations fournies. Assurez-vous qu'il y a un espace suffisant entre le haut-parleur et la grille. Pour plus de détails, consultez les tutoriels Focal en ligne.

Quelle est la période de rodage recommandée ?

Les haut-parleurs nécessitent une période d'adaptation d'environ 20 heures à niveau moyen pour stabiliser leurs caractéristiques. Après cette période, vous profiterez pleinement des performances.

Comment entretenir mes haut-parleurs Focal ?

L'entretien se limite à un dépoussiérage avec un chiffon sec. Pour la grille, utilisez un chiffon humide sans solvants, détergents ou produits corrosifs. N'utilisez jamais d'alcool ou de grattoirs.

Que faire si le produit dégage de la fumée ou une odeur inhabituelle ?

Coupez immédiatement l'alimentation électrique (coupez le contact et retirez la clé) et cessez d'utiliser l'appareil. Contactez votre revendeur Focal dès que possible.

Puis-je installer moi-même les subwoofers ?

Il est fortement recommandé de faire appel à un professionnel qualifié pour l'installation, car elle implique le respect de normes de sécurité et de câblage. Une installation incorrecte peut endommager les produits ou causer des accidents.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance nominale des subwoofers est de 75 W RMS x 2 et la puissance maximale de 150 W x 2. Utilisez un amplificateur adapté pour éviter d'endommager les haut-parleurs.

Comment nettoyer les grilles des haut-parleurs ?

Utilisez un chiffon humide pour nettoyer les grilles. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, ni de grattoirs ou ustensiles à récurer.

Quelles sont les conditions de garantie ?

En France, la garantie légale de conformité est de 2 ans à partir de la date d'achat. Enregistrez votre produit sur www.focal.com/garantie pour faciliter les démarches. La garantie ne couvre pas les dommages dus à une mauvaise utilisation.

Puis-je écouter la musique à fort volume ?

Évitez d'écouter à un niveau sonore élevé pendant une longue durée pour prévenir les dommages auditifs. Une exposition supérieure à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouïe irréversiblement.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas ce produit avec les déchets ménagers. Recyclez-le de manière responsable en utilisant les systèmes de retour et de collecte disponibles, ou contactez votre revendeur. Consultez www.quefairedemesdechets.fr pour les points de collecte.

MODE D'EMPLOI ISUB MBZ 2 LHD v2 FOCAL

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

IC MBZ 100 v2 1

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

ISUB MBZ 2 LHD v2 6

IS MBZ 100 v2 IC MBZ 100 v2
Type Kit 2 voies séparées Kit coaxial 2 voies
Puissance max. 100 W 80 W
Puissance nom. 50 W RMS 40 W RMS
Sensibilité (2,83 V/1 m)	87 dB 88 dB
Réponse en fréquence 150 Hz - 20 kHz 150 Hz - 20 kHz
Impédance 4 Ω 4 Ω
Medium 100 mm	100 mm
Tweeter	Tweeter Aluminiumà dôme inversé	Tweeter Aluminiumà dôme inversé
Membrane	Flax	Flax
Diamètre bobine	25 mm	25 mm
Hauteur bobine	8 mm	8 mm
Moteur	Néodyme	Néodyme
Suspension	Butyle Butyle
Filtre	Woofer : boîtier en ligneTweeter : en ligne	Intégré

	ISUB MBZ 2 LHD v2 / ISUB MBZ 2 RHD v2
Type	Kit subwoofers
Puissance max.	150 W x 2
Puissance nom.	75 W RMS x 2
Sensibilité (2,83 V/1 m)	93,3 dB
Impédance	2 Ω
Subwoofer	200 mm
Membrane	Polyglass
Diamètre bobine	35 mm
Hauteur bobine	13 mm
Moteur	Néodyme
Suspension	Butyle
	IS MBZ 100 v2 IC MBZ 100 v2
Type	2-way component kit 2-way coaxial kit
Maximum power	100W 80W
Nominal power	50W RMS 40W RMS
Sensitivity (2,83V/1m)	87dB 88dB
Frequency response	150Hz - 20kHz 150Hz - 20kHz
Impedance	4Ω 4Ω
Midrange	4" (100mm) 4"	(100mm)
Tweeter	Aluminium inverted dome tweeter	Aluminium inverted dome tweeter
Cone	Flax Flax
Voice-coil diameter	1" (25mm) 1" (25mm)
Voice-coil height	5/16" (8mm) 5/16" (8mm)
Magnet	Neodymium Neodymium
Surround	Butyl Butyl
Crossover	Woofer: in-line box Tweeter: in-line	Integrated

ISUB MBZ 2 LHD v2/ISUB MBZ 2 RHD v2

Type	Subwoofers kit
Maximum power 150W x2
Nominal power 75W RMS x2
Sensitivity (2,83V/1m)	93.3dB
Impedance	2Ω
Subwoofer	8" (200mm)
Cone	Polyglass
Voice-coil diameter	1^3/8" (35mm)
Voice-coil height	1/2" (13mm)
Magnet	Neodymium
Surround	Butyl
	Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées et relatives à la manipulation, la mise en œuvre et l'entretien de l'appareil.
1. Lire ces instructions.2. Conserver ces instructions.3. Tenir compte de tous les avertissements.4. Suivre toutes les instructions.5. Ne pas utiliser cet appareil à proximité de l'eau.6. Nettoyer uniquement avec un chiffon sec.7. Ne pas installer ou entreposer l'appareil dans le compartiment moteur ou à proximité d'une source de chaleur8. Si le produit est installé dans le coffre d'un véhicule, s'assurer de l'étanchéité totale du coffre.9. L'appareil ne doit pas être exposé à une température supérieure à 55°C.10. Veiller à conserver un espace de 2 cm autour de l'appareil afin de permettre les échanges calorifiques.11. Si le produit dégage de la fumée ou une odeur inhabituelle, couper immédia-tement l'alimentation électrique (couper le contact et retirer la clé) et cesser de l'utiliser. Contacter votre revendeur dès que possible.12. N'activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages qui requièrent une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Il y a un risque d'accident.13. Ne pas écouter les enceintes à un niveau sonore élevé de manière à pouvoir entendre les bruits extérieurs lors de la conduite du véhicule.14. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les remplacer, ni les modifier.	15. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplacé que par un fusible de même calibre.16. Ne pas tenter de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut s'avérer dangereuse. Pour toute intervention sur l'appareil, s'adresser à un personnel qualifié.17. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la déterioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.18. Lorsque le remplacement de composants est nécessaire, n'utiliser que les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.19. Après toute intervention ou réparation sur l'appareil, procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.20. Si un caisson de basses est installé dans le véhicule, il est primordial de le sécuriser en le fixant fermement. Nous recommandons de fixer le caisson au plancher ou au châssis du véhicule par sécurité. S'il n'est pas fixé correctement, il pourrait être un projectile en cas d'accident. C'est d'autant plus important si le caisson est installé dans une voiture à hayon, un break, un véhicule utilitaire ou un van.	21. Après avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation.22. Certains utilisateurs ne disposent pas d'une autonomie suffisante pour utiliser seuls le produit sans danger. En particulier, les enfants âgés de moins de 14 ans et les personnes présentant certaines déficiences doivent être impérativement surveillés et accompagnés lors de l'utilisation de l'appareil.23. Afin d'éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouïe irréversiblement.

Les modalités d'installation et de fixation des enceintes sur quelque surface qu'elle soit (plancher ou châssis du véhicule) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination à un support ou une

installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.

Pour faciliter la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son, pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret, puis de le conserver soigneusement pour vous y référer ultérieurement.

Pour votre sécurité, respecter les instructions de montage mentionnées dans ce manuel d'utilisation.

Matériel nécessaire

Tournevis plat

Tournevis TORX T20

Tournevis TORX T30

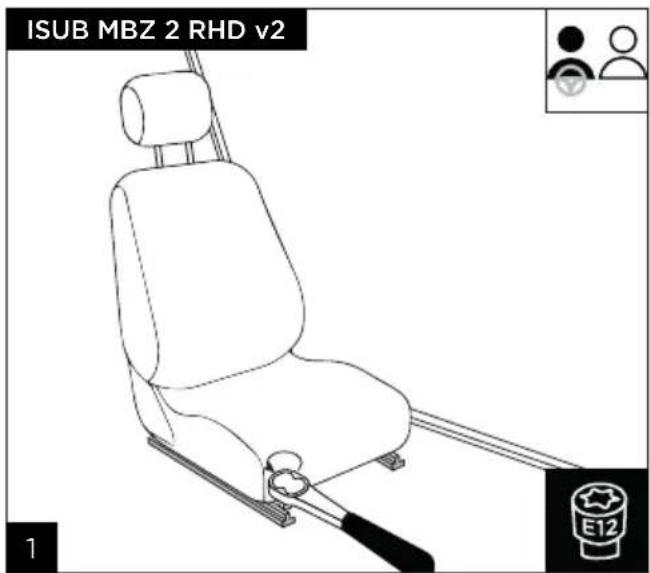

Douille TORX E12

Outil de démontage Focal

Clé à pipe 10 mm et 14 mm

Recommendations importantes

Ces haut-parleurs sont conçus pour se monter en emplacement d'origine, vérifier qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières lors des découpes.
• Nettoyer soigneusement avant de procéder au montage des haut-parleurs.
  • S'assurer qu'aucun objet ne traverse la grille, cela pourrait endommager les haut-parleurs.

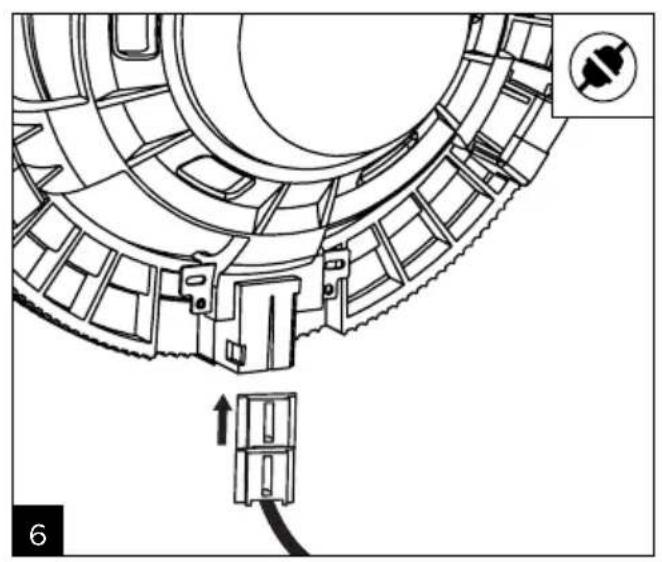

• Pour procéder à la déconnexion électrique, utiliser le connecteur. Ne pas tirer sur les fils.
• Le déclipsage et le reclipsage des différentes pièces doivent se faire avec précaution.
• Une force excessive peut les endommager.

Positionnement des produits

Les haut-parleurs de la gamme ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Il est recommandé de placer les haut-parleurs du kit dans les emplacements OEM dédiés.

Installation

1. Identifier l'emplacement des médiums, mais aussi des tweeters dans le cas d'un kit 2 voies séparées.

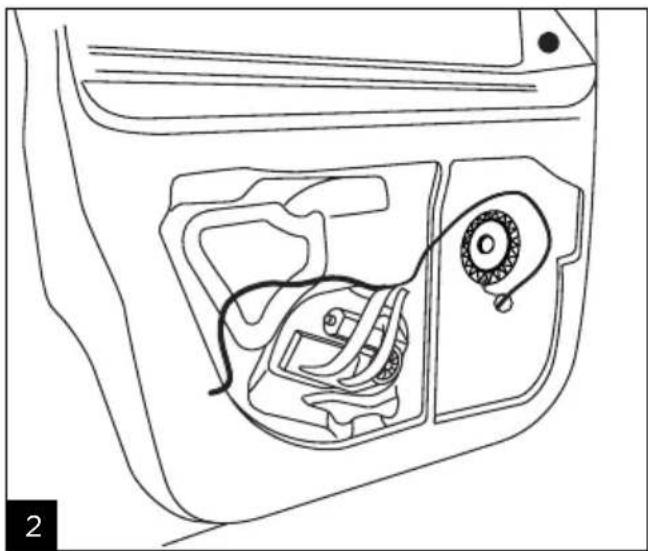

2. Déconnecter et démonter avec précaution les haut-parleurs d'origine.
3. Monter le haut-parleur Focal dans les emplacements d'origine du véhicule puis les connecter.

Les détails d'installation peuvent varier suivant les modèles, il est recommandé de visionner les tutoriels de montage Focal en ligne. Afin d'améliorer les performances de l'installation et de supprimer les bruits parasites, il est conseillé d'utiliser le kit d'isolation acoustique B.A.M. Focal.

PRÉCAUTIONS PARTICULIÈRES

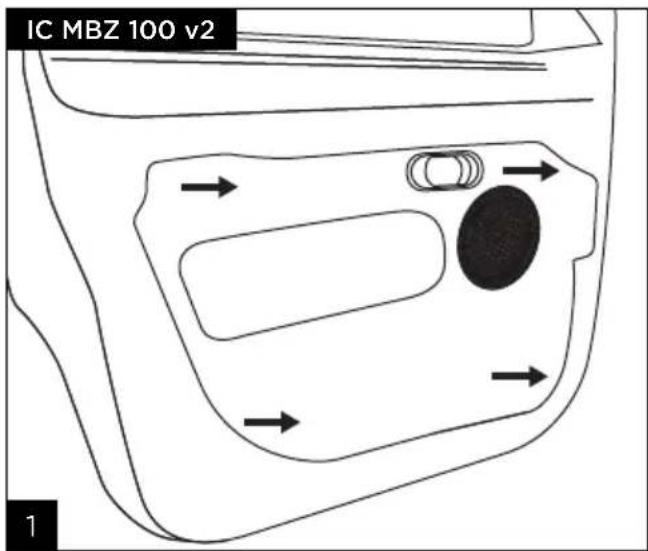

Garnitures de porte

Une fois la garniture de porte démontée, veiller à la positionner sur un support la protégeant sous peine de l'endommager ou d'abîmer les câbles.

Entretien

L'entretien des haut-parleurs se limite à un dépoussiérage à l'aide d'un chiffon sec. Si la grille est tâchée, utiliser simplement un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles à récurer pour nettoyer la surface des haut-parleurs.

Période de rodage

Les haut-parleurs sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération il est conseillé de faire fonctionner les haut-parleurs une vingtaine d'heures à niveau moyen. Une fois les caractéristiques des haut-parleurs totalement stabilisées, il sera possible de profiter intégralement des performances des produits.

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie légale des vices cachés pour la France est de deux ans à compter de la découverte du vice. La garantie légale de conformité pour la France sur tout matériel neuf Focal est de deux ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en oeuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.

Vérifier en ligne les compatibilités et les consignes d'installation mises à jour.

Pour installer le produit Focal Inside, se référer aux vidéos d'installation et de montage disponibles en ligne.

Élimination correcte de ce produit.

Ce marquage indique qu'au sein de l'UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. Afin d'éviter tout risque pour l'environnement ou la santé humaine, le recycler de manière responsable pour encourager la réutilisation des ressources matérielles. Pour retourner votre appareil usagé, utiliser les systèmes de retour et de collecte disponibles ou contacter le revendeur auprès duquel vous avez acquis le produit. Ils pourront recycler le produit en toute sécurité.

Points de collecte sur www.quefairedemesdechets.fr
