Type de produit	Caisson de basses (subwoofer) pour voiture
Marque	Focal
Modèle	ISUB BMW 8
Compatibilité	BMW Série 4, BMW i4
Puissance maximale	180 W
Puissance nominale (RMS)	90 W
Sensibilité	89 dB (2,83 V / 1 m)
Réponse en fréquence	35 Hz - 200 Hz
Impédance	8 Ω
Diamètre du woofer	200 mm (8 pouces)
Profondeur	29 mm (1 1/8 pouce)
Membrane	Polyglass
Moteur	Néodyme
Suspension	Butyle
Installation	En emplacement d’origine (OEM) du véhicule
Outils nécessaires	Clé à tube 10 mm ou tournevis Torx T10, tournevis Torx T20, tournevis cruciforme PH1 x 100, clé à cliquet T50
Entretien	Dépoussiérage avec un chiffon sec ; grille avec un chiffon humide (pas de solvants)
Période de rodage	Environ 20 heures à niveau moyen
Température de fonctionnement	Jusqu'à 55 °C
Garantie légale (France)	2 ans de conformité, 2 ans pour vices cachés
Recyclage	Ne pas jeter avec les déchets ménagers ; suivre les consignes de collecte locales

FOIRE AUX QUESTIONS - ISUB BMW 8 FOCAL

Quel est le type de haut-parleur du Focal ISUB BMW 8 ?

C'est un subwoofer (caisson de basses) conçu pour être installé dans les emplacements d'origine des BMW Série 4 et i4.

Quelle est la puissance maximale et la puissance nominale ?

La puissance maximale est de 180 W et la puissance nominale (RMS) est de 90 W.

Quelle est l'impédance de ce subwoofer ?

L'impédance est de 8 Ω.

Quelles sont les dimensions du haut-parleur ?

Le woofer a un diamètre de 200 mm (8 pouces) et une profondeur de 29 mm.

Quels outils sont nécessaires pour l'installation ?

Il faut une clé à tube 10 mm ou un tournevis Torx T10, un tournevis Torx T20, un tournevis cruciforme PH1 x 100 et une clé à cliquet T50.

Comment entretenir le Focal ISUB BMW 8 ?

L'entretien se limite à un dépoussiérage avec un chiffon sec. Pour la grille, utiliser un chiffon humide sans solvants ni produits corrosifs.

Quelle est la période de rodage recommandée ?

Il est conseillé de faire fonctionner le haut-parleur environ 20 heures à niveau moyen pour que les performances se stabilisent.

Ce subwoofer est-il compatible avec tous les modèles BMW ?

Non, il est spécifiquement conçu pour les BMW Série 4 et i4. Vérifiez la compatibilité sur le site Focal avant installation.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Assurez-vous que l'appareil ne dépasse pas 55°C, laissez un espace de 2 cm pour la ventilation, fixez solidement le caisson pour éviter qu'il devienne un projectile en cas d'accident, et n'écoutez pas à volume excessif pendant la conduite.

Que faire en cas de dysfonctionnement ?

Coupez immédiatement l'alimentation et contactez votre revendeur Focal. N'essayez pas de réparer vous-même, confiez l'appareil à un professionnel qualifié.

MODE D'EMPLOI ISUB BMW 8 FOCAL

Manuel d'utilisation / User manual

BMW 4 SERIE / SERIE 4

Manuel d'utilisation / User manual

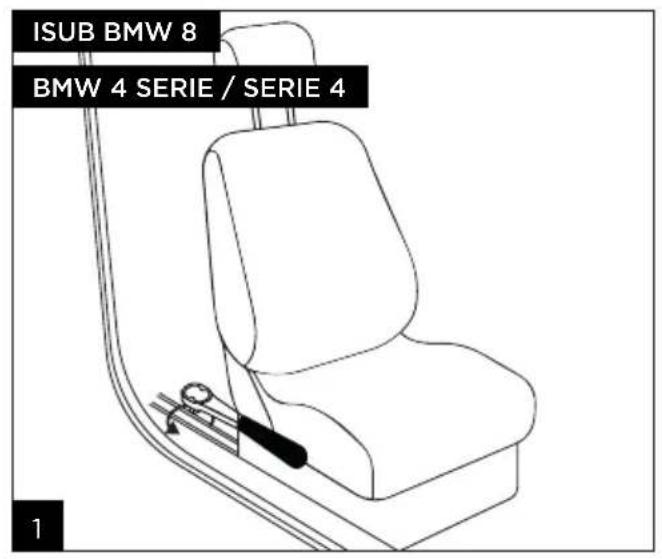

ISUB BMW 8 BMW 4 SERIE / SERIE 4 1

Manuel d'utilisation / User manual

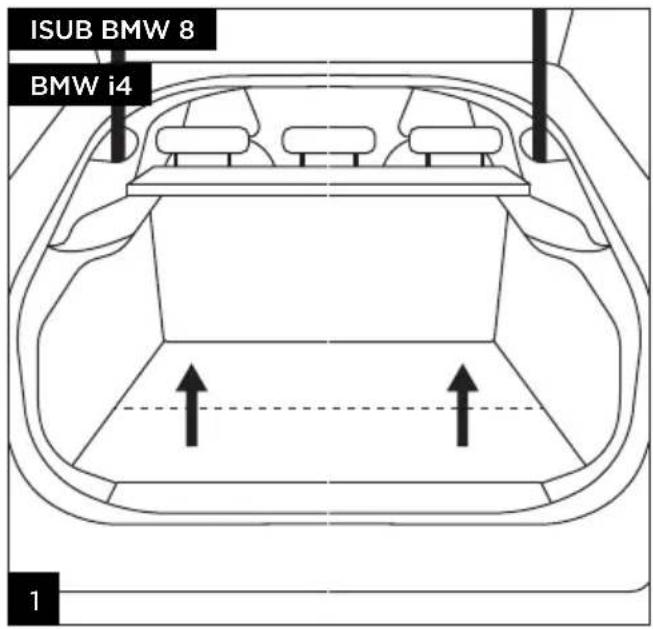

ISUB BMW 8 BMW i4 1

Caractéristiques / Specifications

ISUB BMW 8

Type Subwoofer

Puissance max. 180 W

Puissance nom. 90 RMS

Sensibilité (2,83 V/1 m) 89 dB

Réponse en fréquence 35 Hz - 200 Hz

Impédance 8 Ω

Woofer 200 mm

Profondeur 29 mm

Membrane Polyglass

Moteur Néodyme

Suspension Butyle

	ISUB BMW 8
Type Subwoofer
Max. power 180W
Nom. power 90RMS
Sensitivity (2.83V/1m) 89dB
Frequency response 35Hz - 200Hz
Impedance 8Ω
Woofer 8" (200mm)
Depth	1^1/8" (29mm)
Cone	Polyglass
Motor	Neodymium
Surround	Butyl
	Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées et relatives à la manipulation, la mise en œuvre et l'entretien de l'appareil.œuvre et à l'entretien de l'appareil.
1. Lire ces instructions.2. Conserver ces instructions.3. Tenir compte de tous les avertissements.4. Suivre toutes les instructions.5. Ne pas utiliser cet appareil à proximité de l'eau.6. Nettoyer uniquement avec un chiffon sec.7. Ne pas installer ou entreposer l'appareil dans le compartiment moteur ou à proximité d'une source de chaleur8. Si le produit est installé dans le coffre d'un véhicule, s'assurer de l'étanchéité totale du coffre.9. L'appareil ne doit pas être exposé à une température supérieure à 55°C.10. Veiller à conserver un espace de 2 cm autour de l'appareil afin de permettre les échanges calorifiques.11. Si le produit dégage de la fumée ou une odeur inhabituelle, couper immédia-tement l'alimentation électrique (couper le contact et retirer la clé) et cesser de l'utiliser. Contacter votre revendeur dès que possible.12. N'activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages qui requièrent une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Il y a un risque d'accident.13. Ne pas écouter les enceintes à un niveau sonore élevé de manière à pouvoir entendre les bruits extérieurs lors de la conduite du véhicule.14. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les remplacer, ni les modifier.	15. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplacé que par un fusible de même calibre.16. Ne pas tenter de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut s'avérer dangereuse. Pour toute intervention sur l'appareil, s'adresser à un personnel qualifié.17. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la déterioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.18. Lorsque le remplacement de composants est nécessaire, n'utiliser que les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.19. Après toute intervention ou réparation sur l'appareil, procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.20. Si un caisson de basses est installé dans le véhicule, il est primordial de le sécuriser en le fixant fermement. Nous recommandons de fixer le caisson au plancher ou au châssis du véhicule par sécurité. S'il n'est pas fixé correctement, il pourrait être un projectile en cas d'accident. C'est d'autant plus important si le caisson est installé dans une voiture à hayon, un break, un véhicule utilitaire ou un van.21. Après avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation.	22. Certains utilisateurs ne disposent pas d'une autonomie suffisante pour utiliser seuls le produit sans danger. En particulier, les enfants âgés de moins de 14 ans et les personnes présentant certaines déficiences doivent être impérativement surveillés et accompagnés lors de l'utilisation de l'appareil.23. Afin d'éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à un niveau sonore excessif peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition de l'appareil auditif à un niveau supérieur à 85 dB SPL LAeq pendant plusieurs heures peut endommager l'ouïe irréversiblement.

Les modalités d'installation et de fixation des enceintes sur quelque surface qu'elle soit (plancher ou châssis du véhicule) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination à un support ou une

installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.

Pour faciliter la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son, pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret, puis de le conserver soigneusement pour vous y référer ultérieurement.

Pour votre sécurité, respecter les instructions de montage mentionnées dans ce manuel d'utilisation.

Matériel nécessaire

• Clé à tube 10mm ou Tournevis Torx T10
  • Tournevis Torx T20
  • Tournevis cruciforme PH1 x 100
• Clé à cliquet T50

Recommendations importantes

Ce haut-parleur est conçu pour se monter en emplacement d'origine, vérifier qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir le haut-parleur à l'écart des copeaux métalliques et des poussières lors des découpes.
• Nettoyer soigneusement avant de procéder au montage du haut-parleur.
• S'assurer qu'aucun objet ne traverse la grille, cela pourrait endommager le haut-parleur.
• Pour procéder à la déconnexion électrique, utiliser le connecteur. Ne pas tirer sur les fils.
• Le déclipsage et le reclipsage des différentes pièces doivent se faire avec précaution.
• Une force excessive peut les endommager.

Positionnement des produits

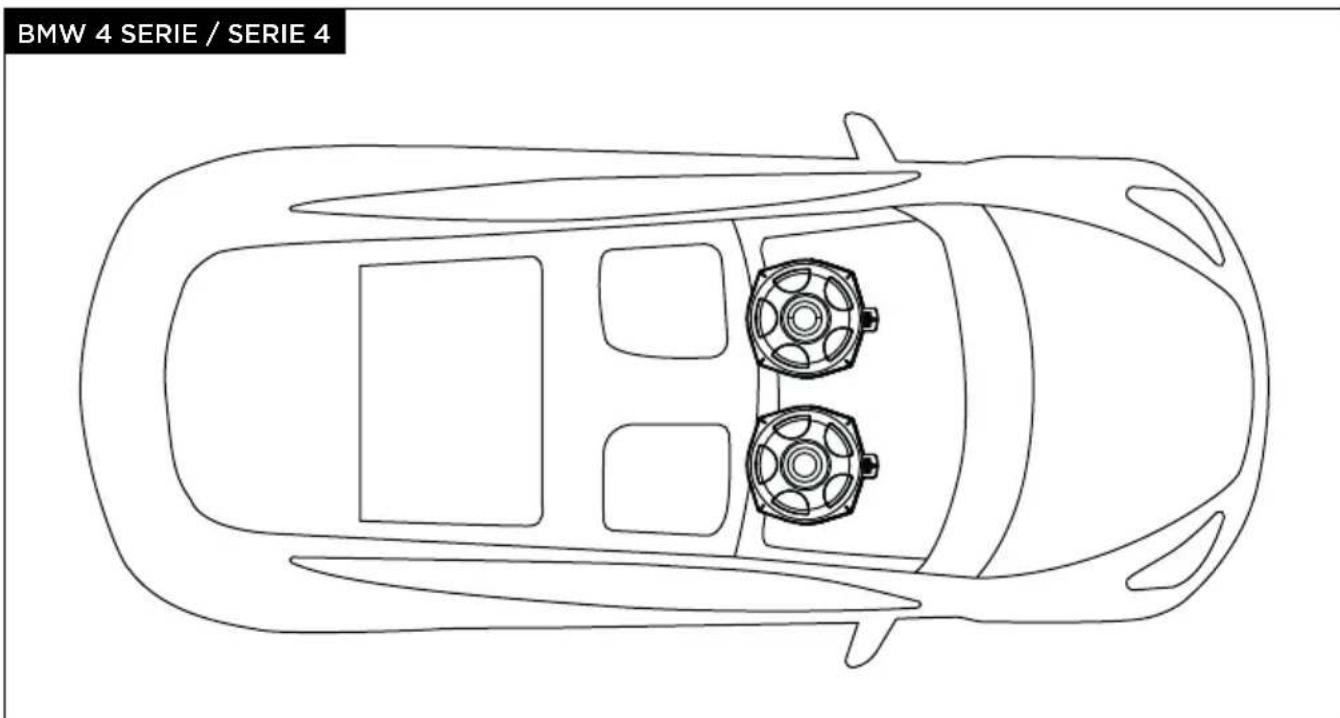

Le haut-parleur a été étudié pour restituer le plus fidèlement possible toutes les formes de musiques. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Il est recommandé de placer les haut-parleurs du kit dans les emplacements OEM dédiés (voir figures).

Installation

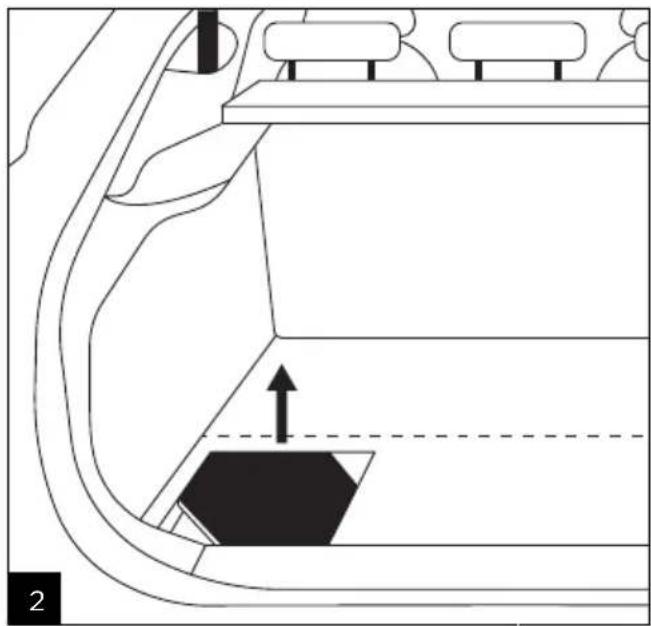

• 1. Identifier l'emplacement du haut-parleur au sein du véhicule.
• 1. Déconnecter et démonter avec précaution le haut-parleur d'origine.
     • 3. Monter le haut-parleur Focal dans les emplacements d'origine du véhicule puis le connecter.

Les détails d'installation peuvent varier suivant les modèles, il est recommandé de visionner nos tutoriels de montage en ligne. Afin d'améliorer les performances de l'installation et de supprimer les bruits parasites, il est conseillé d'utiliser le kit d'isolation acoustique B.A.M. Focal.

PRÉCAUTIONS PARTICULIÈRES

Garnitures de porte

Une fois la garniture de porte démontée, veiller à la positionner sur un support la protégeant sous peine de l'endommager ou d'abîmer les câbles.

Entretien

L'entretien des haut-parleurs ISUB BMW 8 se limite à un dépoussiérage à l'aide d'un chiffon sec. Si la grille est tâchée, il est recommandé d'utiliser simplement un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles à récurer pour nettoyer la surface des haut-parleurs.

Période de rodage

Les haut-parleurs ISUB BMW 8 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, il est conseillé de faire fonctionner les haut-parleurs une vingtaine d'heures à niveau moyen. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances des produits.

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie légale des vices cachés pour la France est de deux ans à compter de la découverte du vice. La garantie légale de conformité pour la France sur tout matériel neuf Focal est de deux ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en oeuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.

Vérifier en ligne les compatibilités et les consignes d'installation mises à jour.

Pour installer votre produit Focal Inside, se référer aux vidéos d'installation et de montage disponibles en ligne.

Élimination correcte de ce produit.

Ce marquage indique qu'au sein de l'UE, ce produit ne doit pas être jeté avec les autres déchets ménagers. Afin d'éviter tout risque pour l'environnement ou la santé humaine, le recycler de manière responsable pour encourager la réutilisation des ressources matérielles. Pour retourner votre appareil usagé, utiliser les systèmes de retour et de collecte disponibles ou contacter le revendeur auprès duquel vous avez acquis le produit. Ils pourront recycler le produit en toute sécurité.

Points de collecte sur www.quefairedemesdechets.fr
