Marque	Focal
Modèle	IFBMW-Sub
Type de produit	Haut-parleur voiture - Subwoofer
Compatibilité	BMW (séries spécifiques, selon modèle)
Diamètre du haut-parleur	20 cm (8 pouces)
Puissance nominale (RMS)	150 W
Puissance maximale (crête)	300 W
Impédance	4 ohms
Sensibilité	88 dB (1W/1m)
Réponse en fréquence	30 Hz - 500 Hz
Matériau du cône	Polyglass
Matériau de la suspension	Caoutchouc
Dimensions (L x l x H)	30 x 25 x 20 cm
Poids	3,5 kg
Alimentation	Batterie 12V du véhicule
Fonctions principales	Reproduction des basses fréquences, installation plug-and-play, filtrage passe-bas intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher la batterie avant toute intervention. Respecter la polarité.
Pièces détachées et réparabilité	Contacter le service après-vente Focal ou un revendeur agréé.
Garantie	2 ans (selon législation)

FOIRE AUX QUESTIONS - IFBMW-Sub FOCAL

Ce subwoofer est-il compatible avec ma BMW ?

Le Focal IFBMW-Sub est conçu pour s'adapter à de nombreux modèles BMW, notamment les séries 1, 2, 3, 4, 5, X1, X3, etc. Vérifiez la compatibilité exacte dans la notice ou sur le site Focal.

Comment installer le IFBMW-Sub ?

L'installation est simplifiée grâce au faisceau spécifique BMW. Débranchez la batterie, connectez le subwoofer à l'emplacement dédié (sous le siège ou dans le coffre) et branchez le connecteur. Consultez la notice pour les détails.

Quelle puissance d'amplificateur est recommandée ?

Un amplificateur délivrant entre 150 et 300 W RMS sous 4 ohms est idéal. Assurez-vous que l'impédance corresponde.

Puis-je régler la fréquence de coupure ?

Oui, le subwoofer intègre un filtre passe-bas réglable. Ajustez-le entre 50 et 150 Hz selon vos préférences.

Le IFBMW-Sub est-il alimenté par l'autoradio ?

Non, il nécessite une alimentation directe depuis la batterie via un câble d'alimentation fourni ou à acheter séparément.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble d'alimentation de section 4 mm² minimum et un câble de signal RCA blindé de bonne qualité.

Comment entretenir le subwoofer ?

Nettoyez la grille avec un chiffon doux et sec. Évitez l'humidité et les produits chimiques.

Que faire si le son est distordu ?

Vérifiez les réglages de gain et de filtre, l'impédance et la puissance de l'ampli. Un niveau trop élevé peut causer de la distorsion.

Y a-t-il une protection thermique ?

Oui, le subwoofer dispose d'une protection thermique intégrée qui coupe le son en cas de surchauffe.

Où puis-je trouver les pièces de rechange ?

Contactez le service client Focal ou un revendeur agréé pour commander des pièces comme le cône, la suspension ou le kit de montage.

MODE D'EMPLOI IFBMW-Sub FOCAL

User manual / Manuel d'utilisation

Manuel d'utilisation

Français

Nous vous remercions d'avoir choisi les kits Séparés Intégration et de partager avec nous notre philosophie "the Spirit of Sound".

Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition. Des écoutes, même brèves, à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procédez à un nettoyage soigneux avant de monter les haut-parleurs.

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Manuel d'utilisation

10

Installation IFBMW-SUB séparé

• Ce kit a été développé pour un montage dans une BMW® (Série 3/ Série 1 / X1).*
• Les composants de ce kit dédié respectent la connectique et les fixations d'origine du véhicule.
• Veuillez apporter un grand soin lors du montage notamment lors de la phase de dé-rivetage du haut parleur et du remontage de celui-ci.
• Seule l'utilisation d'outils appropriés de qualité peut garantir un montage optimal.
• Les connectiques restent des composants électroniques fragiles qui méritent une manipulation délicate.
• Le bon fonctionnement du kit IFBMW-SUB dépend du respect de ces consignes.
• Avant la remise en fonctionnement de votre système, veuillez également vous assurer des réglages de votre autoradio (différents suivants les modèles, versions et motorisations de véhicules).

* Produit non compatible avec les dernières versions (série "F"). Liste de véhicules non exhaustive.

AVERTISSEMENT

• Avant l'intervention, déconnecter la borne négative de la batterie (fig 1) pour éviter tout risque de blessure d'incendie d'endommagement du véhicule mais également pour ne pas avoir un déclenchement accidentel du système AIRBAG lors de la déconnexion de la prise sous le siège.
  Le temps minimum préconisé pour laisser la batterie débranchée peut varier de 30 min à 1H suivant les modèles des véhicules.
• Ne pas laisser la clé de contact dans son logement et ne pas intervenir ni sur le bouton stop/start ni sur la clé durant l'intervention.
• Afin de ne pas laisser le coffre en position verrouillée il est préconisé de le laisser ouvert lors de l'intervention de montage du haut parleur.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre produit par votre revendeur Focal et notamment vis-à-vis des consignes de sécurité citées ci dessus

fig. 1

Manuel d'utilisation

11

Accès aux subwoofers placés sous les sièges avants : respectez les consignes et munissez vous des outils appropriés pour le démontage des sièges.

N°1. Localisation de l'emplacement du subwoofer

N°2. Localisation des vis "avant" pour démonter le siège

N°3. Localisation des vis "arrière" pour démonter le siège

N°4. Reculez le siège au maximum

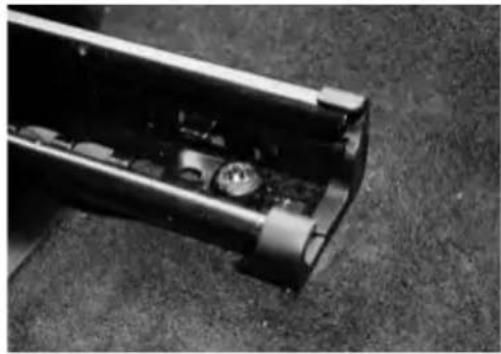

N°5. Dévissez à l'aide d'un embout "torx 45"

N°6. Avancez le siège pour avoir accès aux vis arrières

N°7. Dévissez les vis arrière

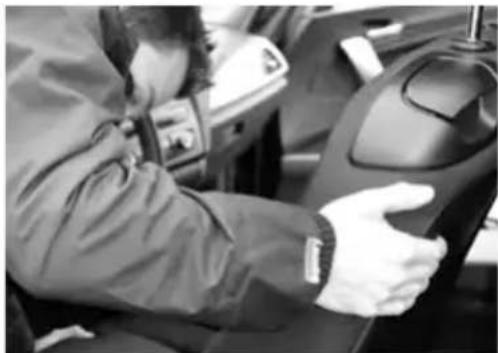

N°8. Une fois les 4 vis démontées, basculez le siège vers l'arrière

Manuel d'utilisation

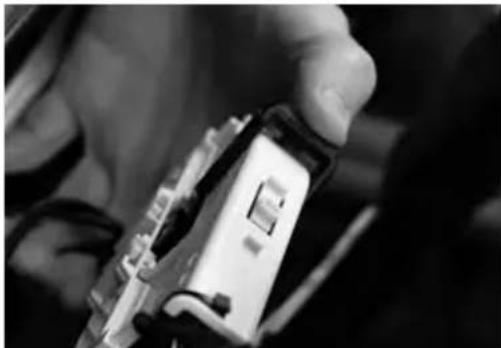

N°9. Dévérouillage du connecteur d'alimentation placé sous le siège*

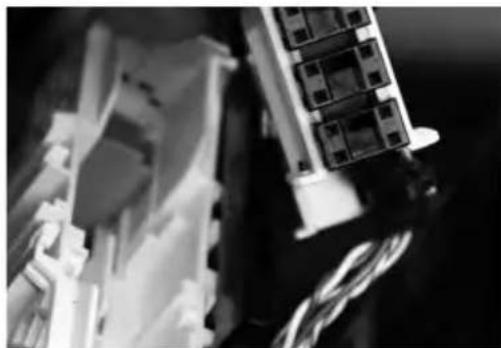

N°10. Connecteur enlevé

N°11. Une fois les vis enlevées et le connecteur désacouplé, enlevez le siège du véhicule

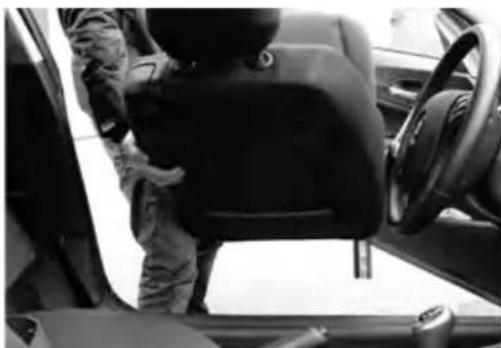

N°12. Siège déposé et emplacement dégagé

N°13. Démontage de la grille du plancher (4 vis)

N°14. Le subwoofer d'origine se trouve sous la grille plastique de protection

Manuel d'utilisation

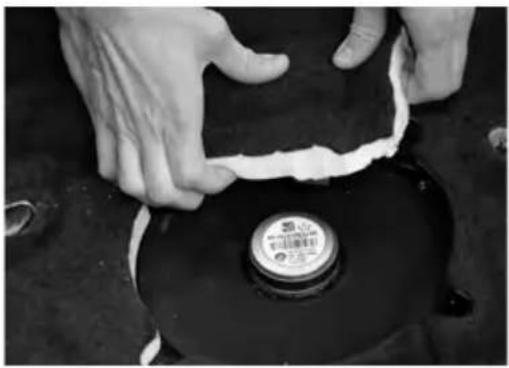

N°15. Enlevez la moquette qui recouvre le connecteur du subwoofer

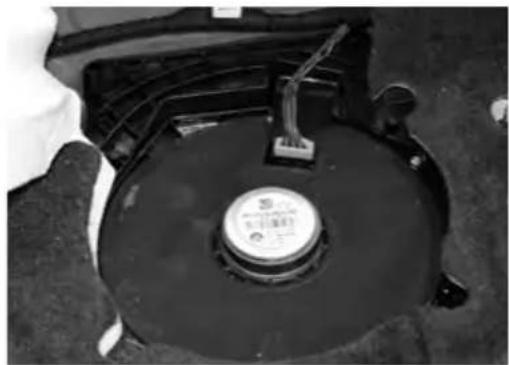

N°16. Subwoofer accessible pour démontage

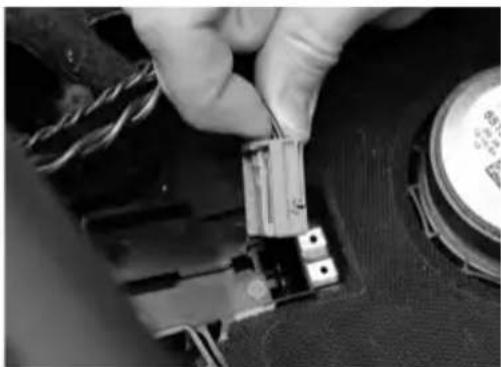

N°17. Déconnexion du connecteur d'origine N°18. Si besoin et si opération de

décollage du haut-parleur nécessaire, veuillez démonter les 2 vis de fixation du caisson

Manuel d'utilisation

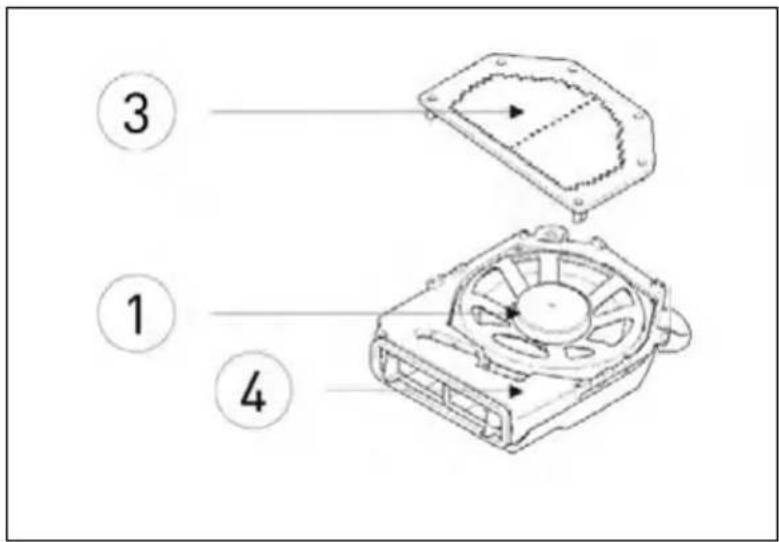

1) Démontage du haut-parleur

Suivant certains millésimes et certains modèles de BMW, il se peut que le subwoofer soit collé.

Dans le cas où le haut-parleur (N°1) est collé, le démontage sera définitif et destructif.

Attention de ne pas endommager la pièce plastique qui fait office de caisson (N°4) qui doit resservir pour le remontage du produit Focal IFBMW-SUB.

Avant le remontage du haut-parleur IFBMW-SUB Focal, veillez à nettoyer la surface de contact du haut-parleur et du caisson plastique d'origine (le joint d'étanchéité doit être en contact sur une surface propre et lisse).

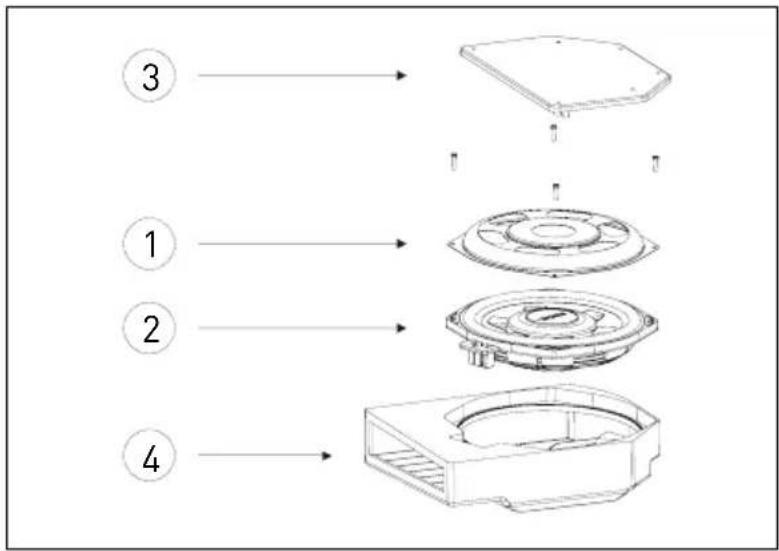

Utilisez les 4 vis de fixation livrées avec le produit pour fixer la grille de protection FOCAL (N°1) sur le haut-parleur (N°2). Pensez à remonter la grille plastique d'origine BMW (N°3) une fois l'installation du subwoofer IFBMW terminée.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.
