Universal ISN 100 - Haut-parleur voiture FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	Focal
Modèle	Universal ISN 100

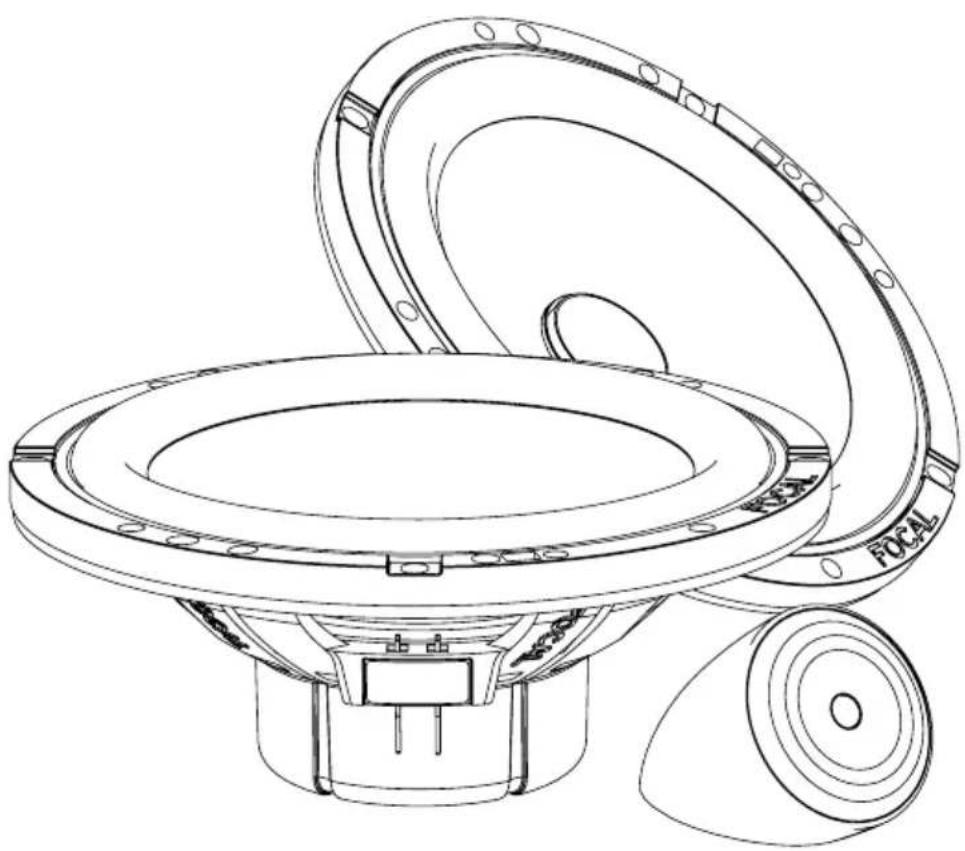

Type de produit	Kit haut-parleur voiture (intégration séparée)
Composition du kit	Woofer + Tweeter + câbles + accessoires de montage
Diamètre du woofer	130 mm (5,25 pouces)
Diamètre du tweeter	20 mm (0,75 pouce)
Profondeur de montage woofer	Environ 55 mm (sans cache moteur)
Profondeur de montage tweeter	Adaptable grâce aux supports orientables
Puissance admissible RMS	60 W
Puissance admissible crête	150 W
Impédance	4 ohms
Réponse en fréquence	60 Hz – 20 kHz
Sensibilité	90 dB / 2,83 V / 1 m
Matériau de la membrane woofer	Polyglass
Matériau du dôme tweeter	Aluminium (dôme inversé)
Type d'aimant	Ferrite
Accessoires inclus	Grilles de tweeter, supports orientables, clips de fixation, câble avec prise ISO, signature Focal
Options de montage	Montage avant ou arrière avec clips, flush ou orientable pour le tweeter
Compatibilité véhicule	Emplacements d'origine (avec adaptateurs) ou encastrement sur mesure
Garantie constructeur (France)	2 ans (non transmissible)
Température de fonctionnement	-20 °C à +70 °C
Poids du kit	Environ 1,2 kg

FOIRE AUX QUESTIONS - Universal ISN 100 FOCAL

Quelle est la puissance nominale de l'Universal ISN 100 ?

La puissance RMS est de 60 W, avec une puissance crête de 150 W. Cela permet une excellente tenue en puissance pour une écoute de qualité.

Quel est le diamètre du woofer et du tweeter ?

Le woofer a un diamètre de 130 mm (5,25 pouces) et le tweeter un diamètre de 20 mm (0,75 pouce). Ces dimensions sont conçues pour s'adapter à de nombreux emplacements d'origine.

Puis-je installer ce kit dans ma voiture si elle n'a pas d'emplacement prévu ?

Oui, le kit est prévu pour un montage dans des emplacements d'origine ou par encastrement. Utilisez les gabarits de découpe fournis et respectez les profondeurs de montage indiquées.

Comment brancher le tweeter : fil 'display' ou 'car' ?

Pour une installation dans un véhicule, branchez le fil marqué 'car'. Le fil 'display' est réservé à une utilisation sur présentoir de démonstration. Le fil non repéré est la masse commune.

Puis-je enlever le cache moteur en caoutchouc du woofer ?

Oui, dans les espaces très compacts, il est possible de retirer le cache moteur en caoutchouc pour gagner en profondeur. Assurez-vous que le woofer soit bien protégé de la poussière.

Comment fixer le woofer dans l'emplacement d'origine ?

Le woofer est livré avec des clips de fixation. Vous pouvez les positionner à 180° pour les véhicules Renault par exemple, ou choisir un montage par l'avant ou par l'arrière selon l'espace disponible.

Quelle est la garantie du Focal Universal ISN 100 ?

En France, la garantie est de 2 ans à compter de la date d'achat, non transmissible en cas de revente. Hors France, les conditions sont fixées par le distributeur officiel Focal local.

Comment entretenir les haut-parleurs ?

Évitez l'exposition à l'humidité et aux copeaux métalliques lors du montage. Nettoyez délicatement les membranes avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.

Puis-je utiliser le kit sans filtre passif ?

Le kit Universal ISN 100 intègre un filtre passif dans le câblage, généralement situé près du tweeter. Il est essentiel pour la séparation des fréquences ; ne le retirez pas.

Où puis-je trouver la notice complète en PDF ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com. Elle comprend les instructions de montage détaillées avec schémas.

MODE D'EMPLOI Universal ISN 100 FOCAL

User manual / Manuel d'utilisation

English page 3

Français page 10

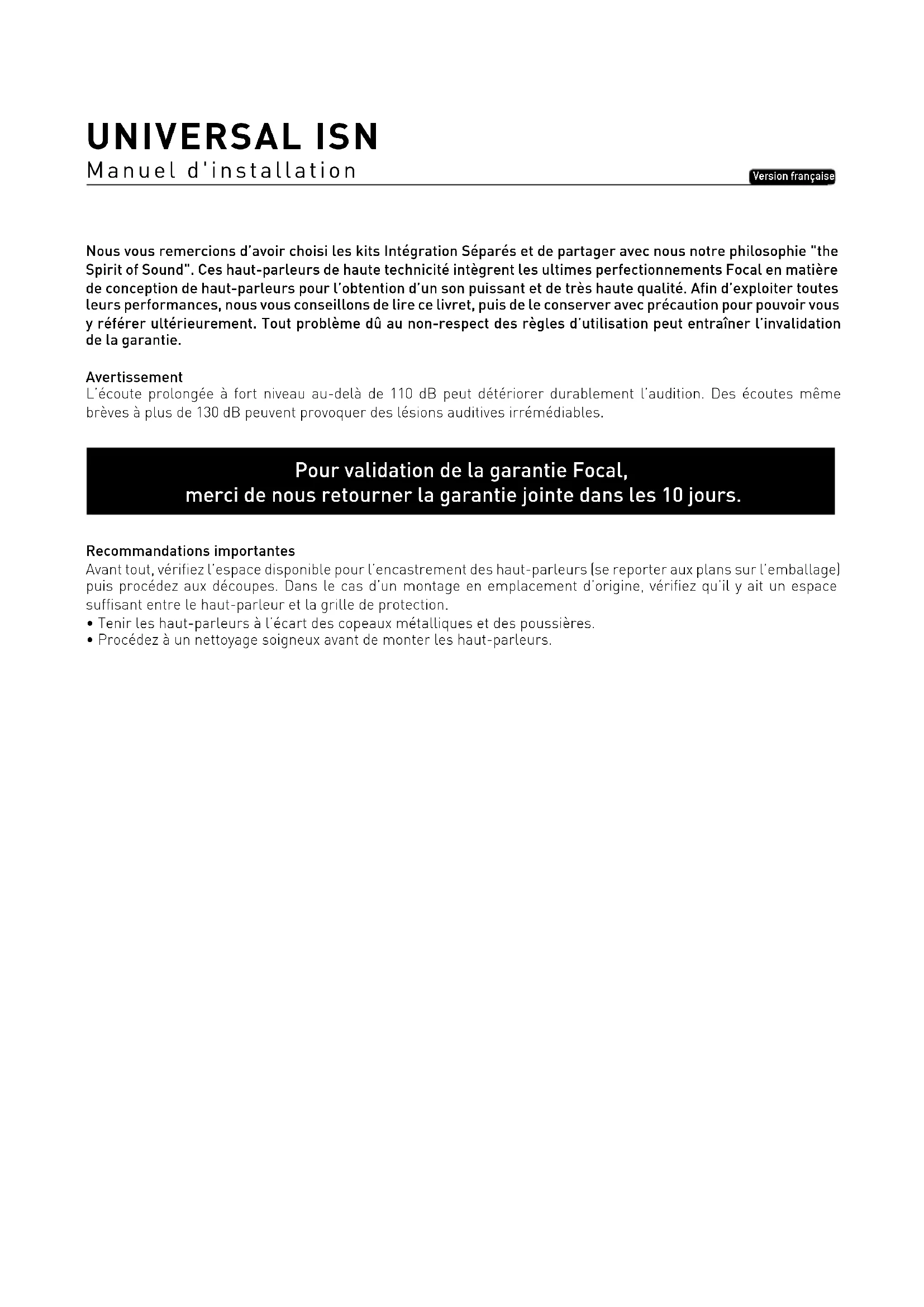

Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de dire ce livre, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème du au non-respect des règles d'utilisation peut entrainer l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provquer des léasons auditives irrémédiables.

Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.

Recommendations importantes

Avant tout, vérifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procededez aux découvertes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
• Procedez à un nettoyage soigneux avant de monter les haut-parleurs.

Tweeter

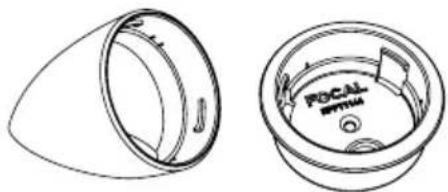

1/ Accessoires tweeter (support orienté et montage flush)

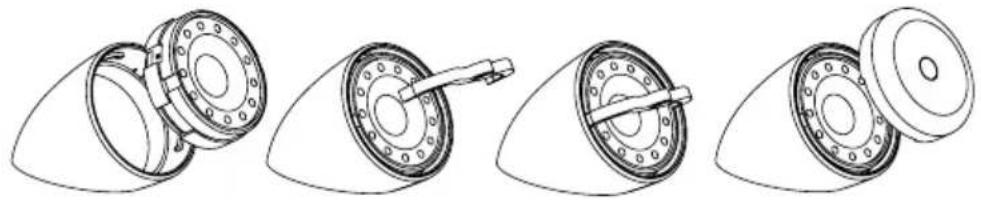

2/ Montage du tweeteter dans les supports

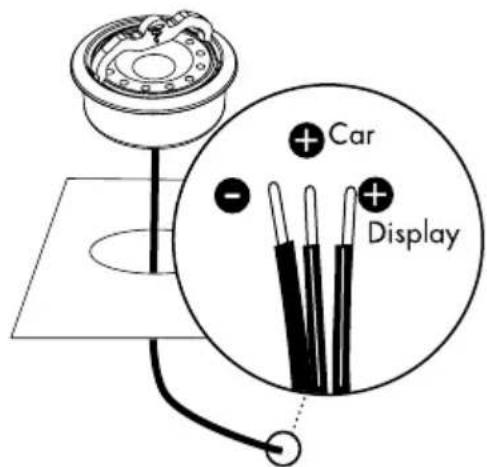

3/ Connection tweeter

Pour une installation sur unPRESENToir de démonstration:branchez le fil "display

Pour le branchement dans un vehicule : branchez le fil "car"

Le fil non repéré reste la masse dans les 2 cas de branchement.

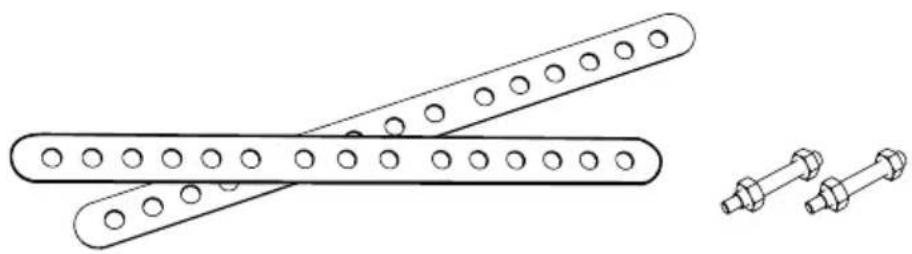

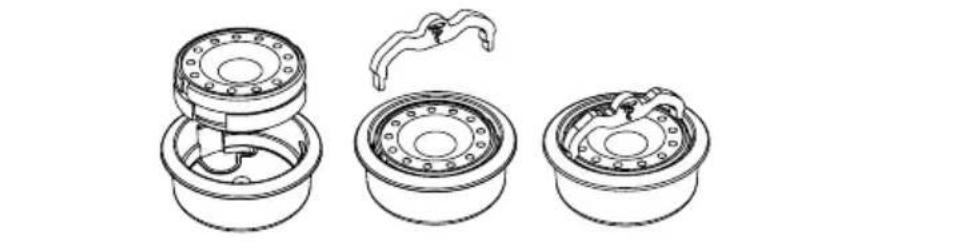

4/ Accessoires pour faciliter le montage du tweeteter dans les emplacements d'origine

1/ Assemblage du woofer dans un emplacement (sans grille)

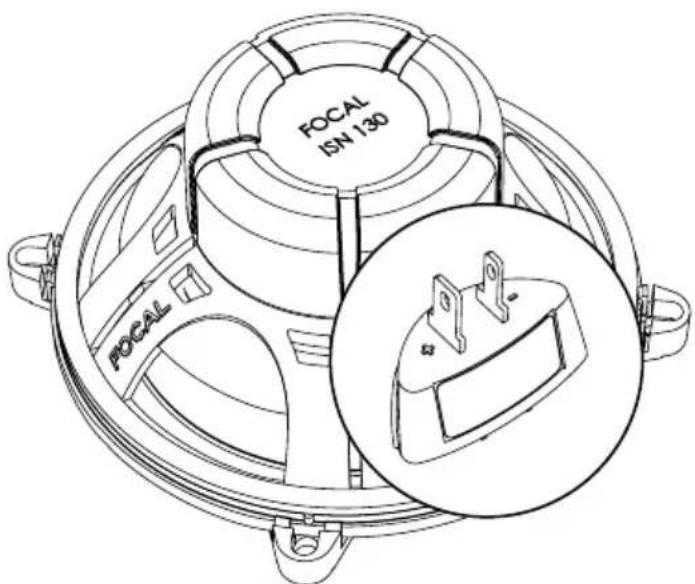

2/Vue arriere du bornier (repere ++ et -

3/ Montage Woofer + fil / fille : 2 options de montage possibles

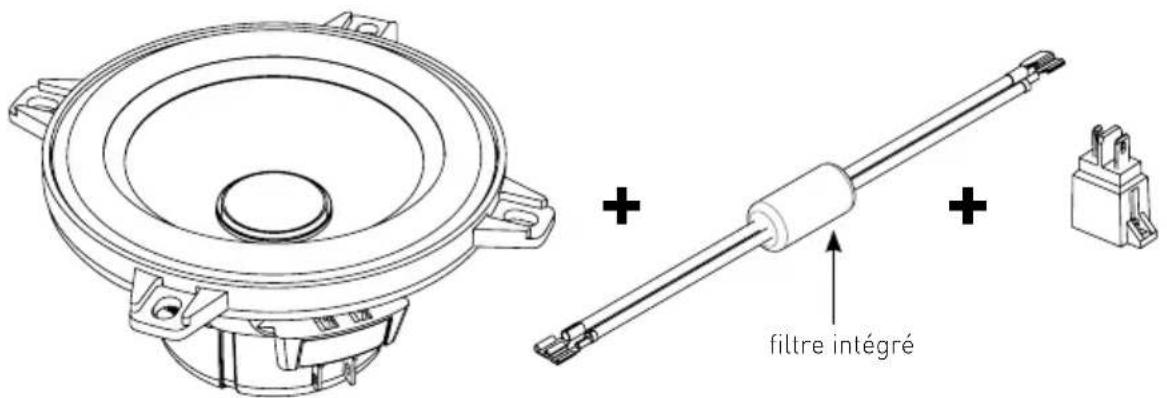

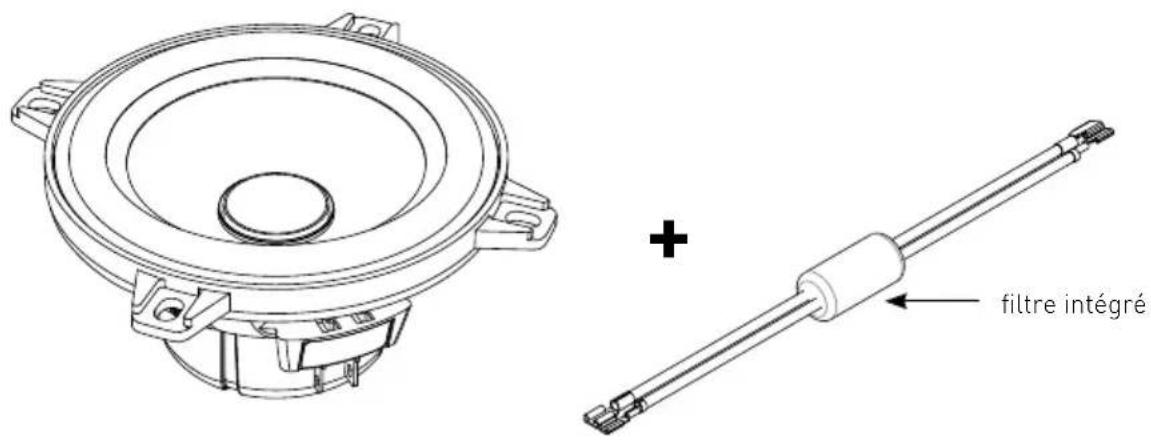

Cas n°1 (woofer + cable)

Cas n°2 (woofer + cable +prise ISO pour etre compatible avec certaines marques de vehicules)

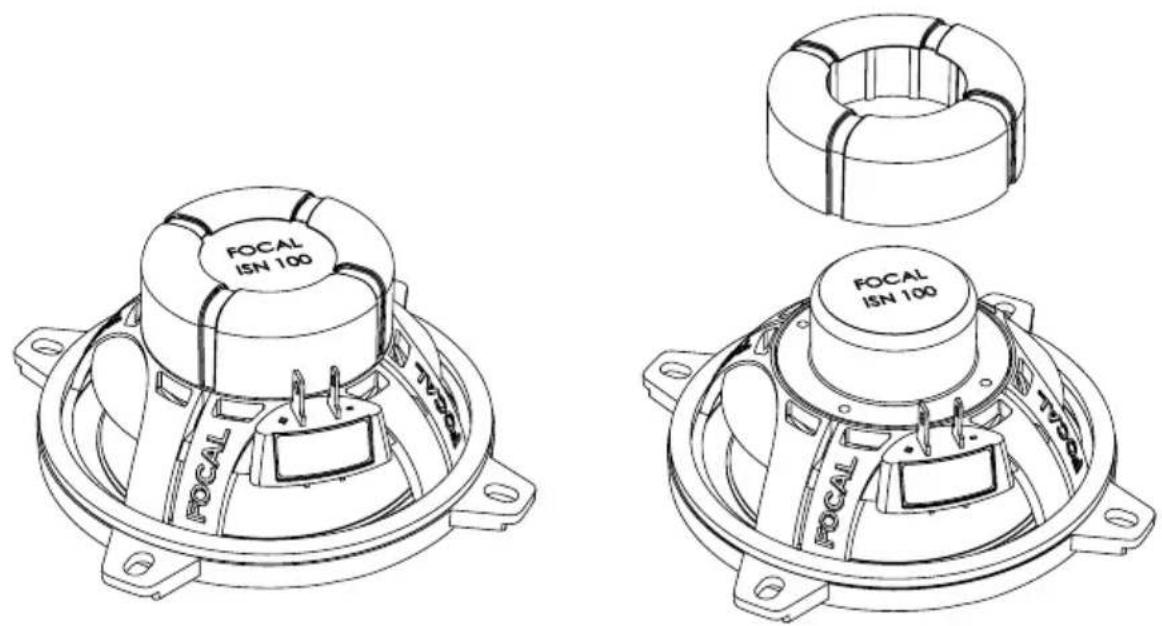

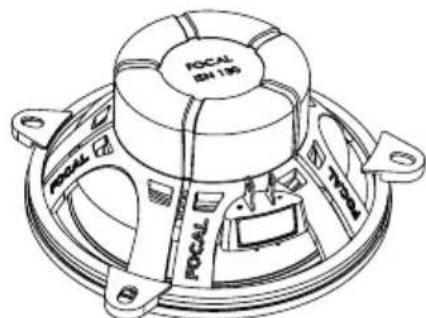

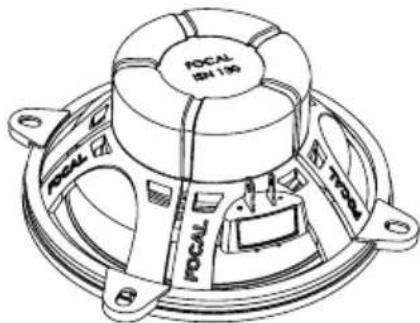

4/Vue arriere du moteur avec/sans capot caoutchouc

Dans le cas d'un montage dans des espaces très compacts, vous pouze enlever le cache moteur caoutchouc afin de pouvoir intégrer au besoin le woofer dans l'emplacement d'origine.

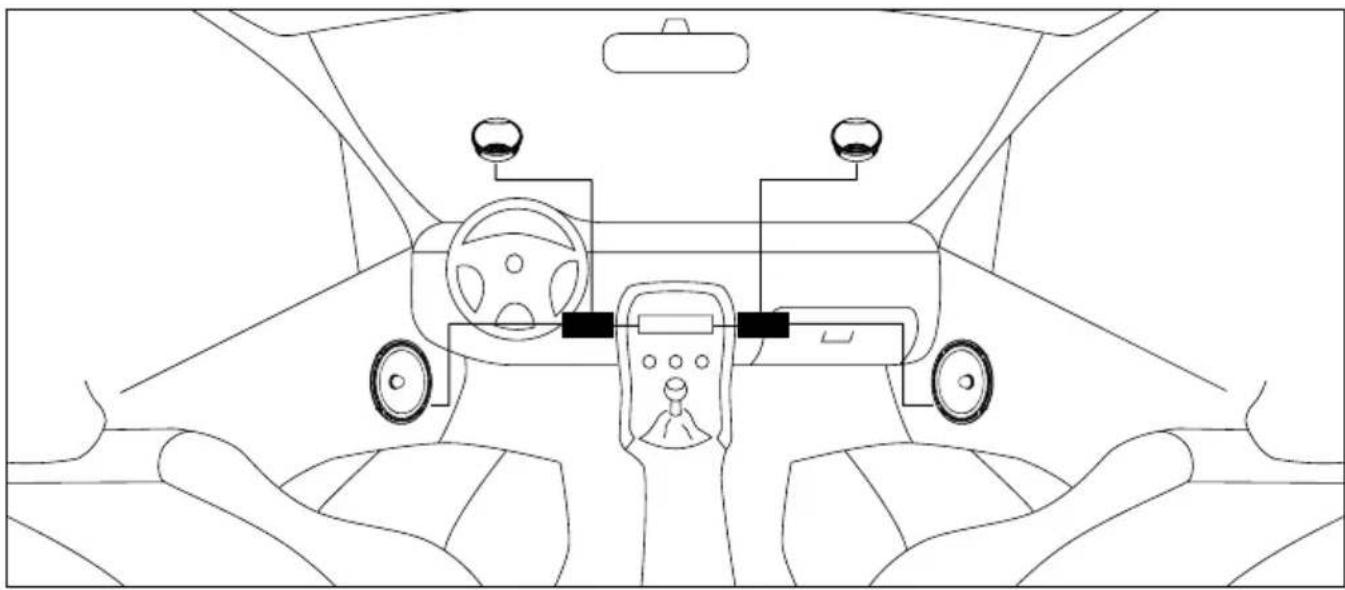

5/Vue de I installation complete dans le vehicules

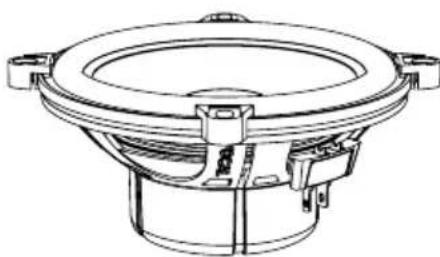

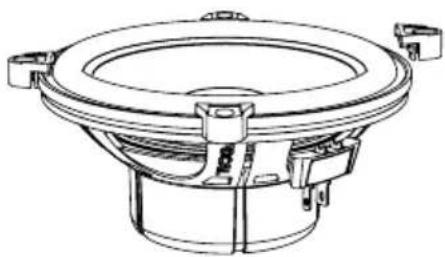

2/ Montage des clips de fixation

Le woofer du ISN130 est livre avec des clips de fixation pour un montage par l'avant ou par l'arriere. Fixation par 2/3 ou clips possible (Exemple 2 clips à 180^ sur les vehicules de la marque Renault@)

3/ Accessoires

Ces kits destinés à se loger plus facilement dans les emplacements d'origine sont vendus sans grille (remontage de la garniture de portière). Une signature Focal est inclus dans chaque kit (support aluminium diamond cutting+adhésif). Cette signature peut être apposée par exemple dans votre vehicule sur les emplacements en portières

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixees localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
