| Caractéristiques | Détails |
|---|---|
| Type de haut-parleur | Haut-parleur coaxial |
| Diamètre du haut-parleur | 13 cm (5,25 pouces) |
| Puissance nominale | 60 Watts RMS |
| Puissance maximale | 120 Watts |
| Réponse en fréquence | 60 Hz - 20 kHz |
| Impédance | 4 Ohms |
| Type de montage | Montage en surface |
| Matériaux | Membrane en polypropylène, tweeter en aluminium |
| Utilisation recommandée | Système audio de voiture |
| Installation | Facile à installer avec des accessoires fournis |
| Entretien | Nettoyage régulier avec un chiffon doux |
| Sécurité | Ne pas exposer à l'humidité excessive |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Universal ISS 130 FOCAL
Questions des utilisateurs sur Universal ISS 130 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur voiture au format PDF gratuitement ! Retrouvez votre notice Universal ISS 130 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Universal ISS 130 de la marque FOCAL.
MODE D'EMPLOI Universal ISS 130 FOCAL
User manual / Manuel d'utilisation
English page 2
Français page 8

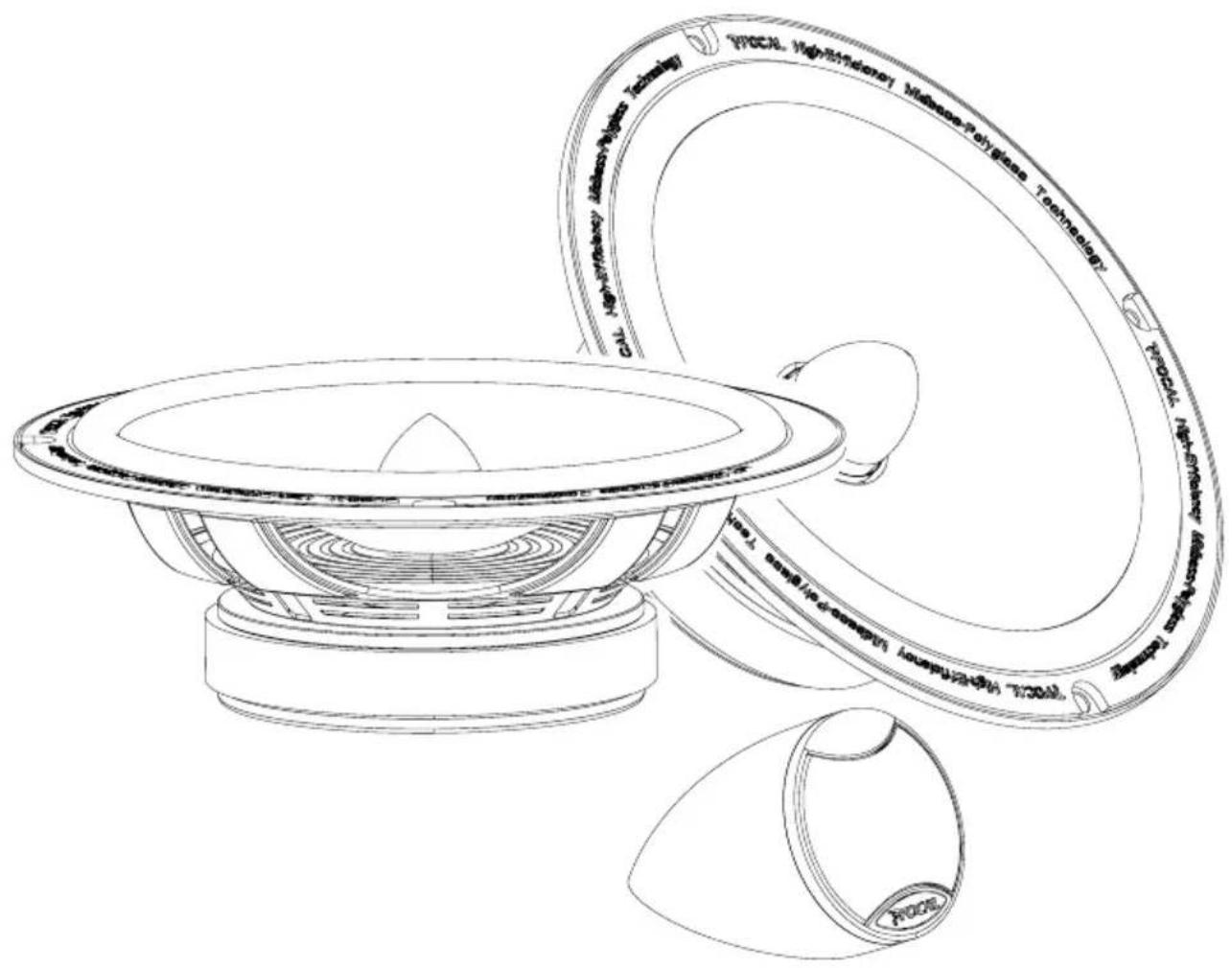

INTEGRATION UNIVERSAL ISS
User manual
English version

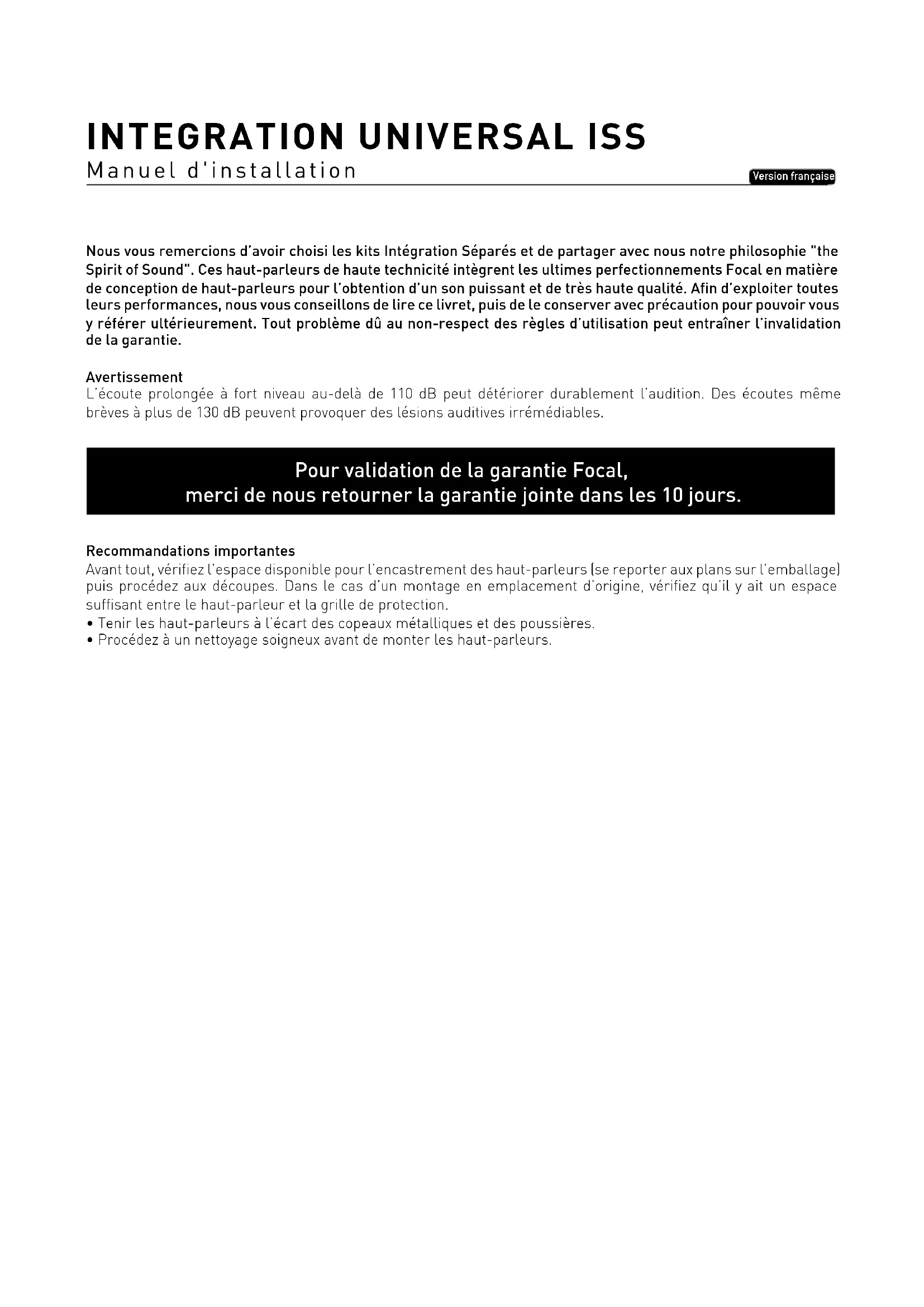

Manuel d'installation
Version française
Nous you remercions d'avoir choisi les kits Integration Separés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicity integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualite. Afin d'exploiter toutes leurs performances, nous you conseillons de dire ce livre, puis de le conserver avec precaution pour pouvoir vous y referrer ulterieurement. Tout probleme du au non-respect des regles d'utilisation peut entrainer l'invalidation de la garantie.
Avertissement
L'écoute prolongée à fort niveau au-delà de 110 dB peut déterminer durablement l'audition. Des écoutes même brèves à plus de 130 dB peuvent provquer des léasons auditives irrémédiables.
Pour validation de la garantie Focal, merci de nous returner la garantie jointe dans les 10 jours.
Recommendations importantes
Avont tout, verifiez l'espace disponible pour l'encastrement des haut-parleurs (se reporter aux plans sur I'emballage) puis procededez aux decoupes. Dans le cas d'un montage en emplacement d'origine, verifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.
- Tenir les haut-parleurs à l'ecart des copeaux métalliques et des poussières.
- Procedez à un nettoyage soigneux avant de monter les haut-parleurs.
INTEGRATION UNIVERSAL ISS
Manuel d'installation
Tweeter

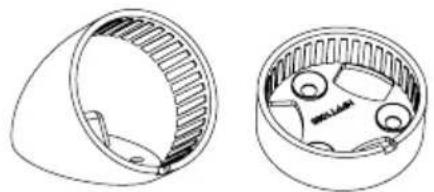

1/ Accessoires tweeter

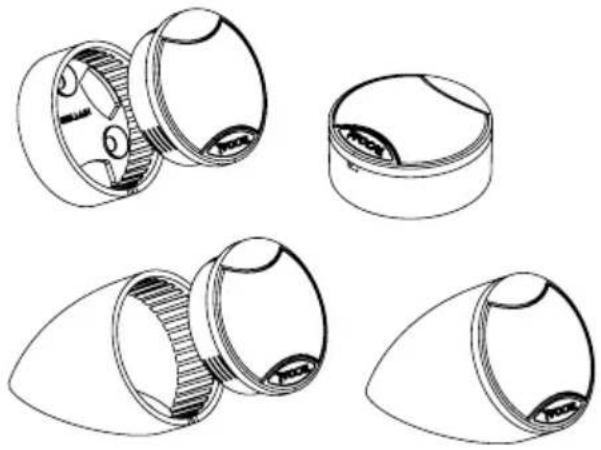

2/ Montage du tweeter dans les supports
3/ Montage du tweeter dans un emplacement d'origine
NB: le "+" est repéré par la ligne rouge.

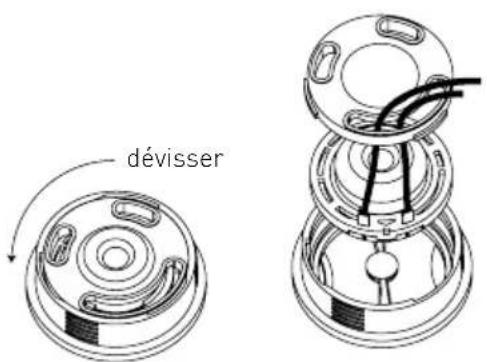

Démontage du tweeter pour une adaptation dans les emplacements d'origine.
Attention lors des manipulations de celui ci de ne pas toucher le dôme aluminium ni mettre en contact avec la partie arrirée de la grille d'origine du vehicule.
INTEGRATION UNIVERSAL ISS
Manuel d'installation
10

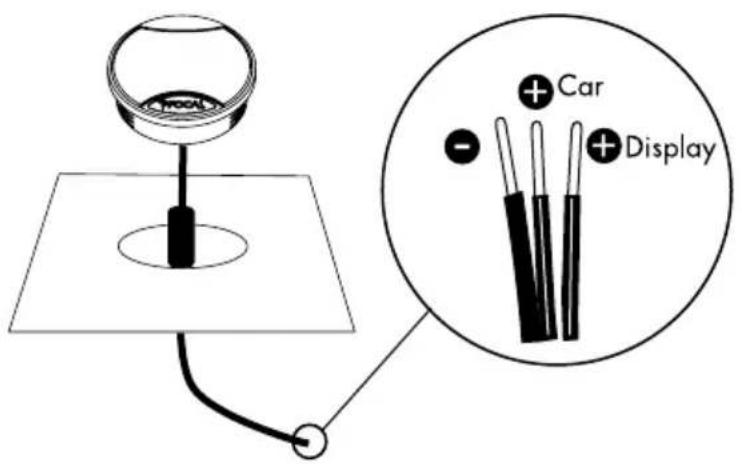

4/ Connection du tweeteter.
Pour une installation sur unPRESENToir de démonstration:branche le fil "display".
Pour le branchement dans un vehicule: branchez le fil "car".
Le fil repérez "--" reste la masse dans les 2 cas de branchement.

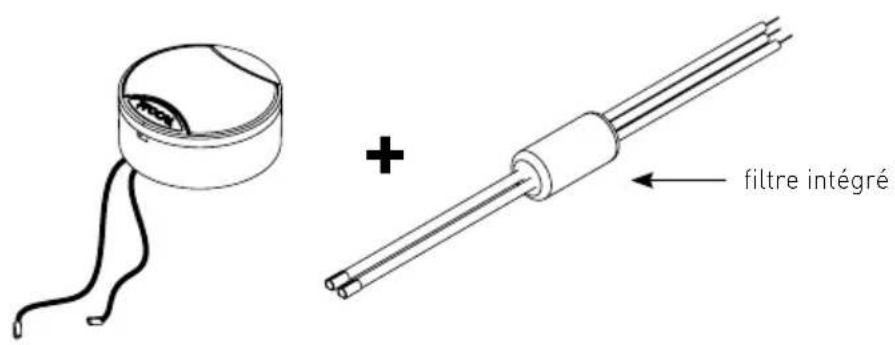

5/ Connection du tweeter au connecteur filtre intégré.
NB:le "+"est repere par la ligne rouge.
Attention : le filtrte tweeteter est intégré au connecteur. Veillez respecter le branchement à l'aide des cosses (tweeteter/connecteur filtré) afin d'assurer les performances optimales du kit Integration.
INTEGRATION UNIVERSAL ISS
Manuel d'installation
11
Woofer ISS

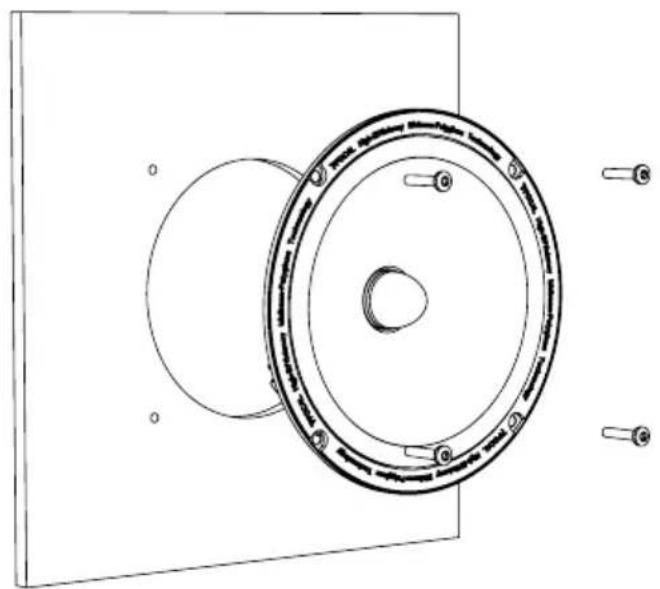

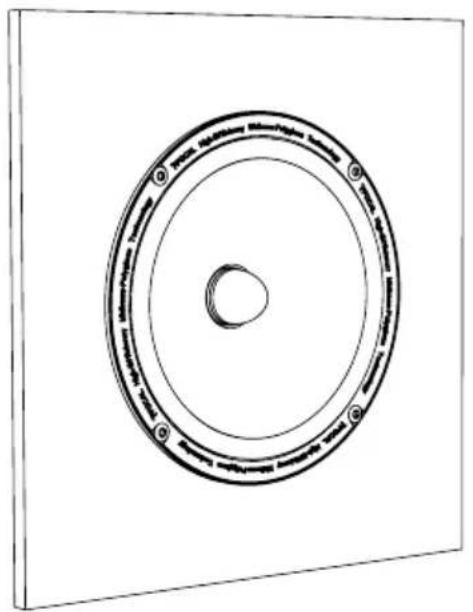

1/ Assemblage d'un woofer 2 voies ISS 130 / 165 / 170 / 200 dans un emplacement d'origine.

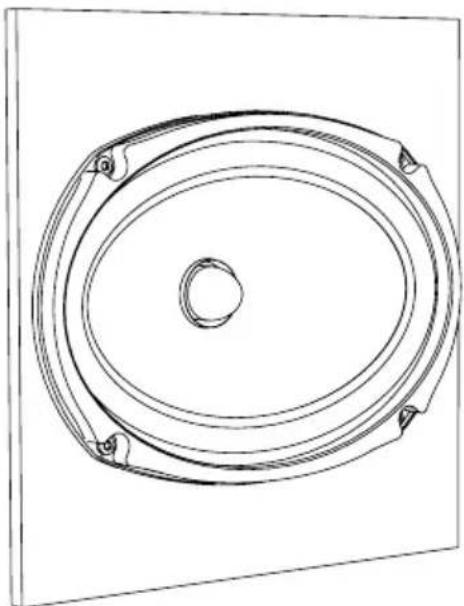

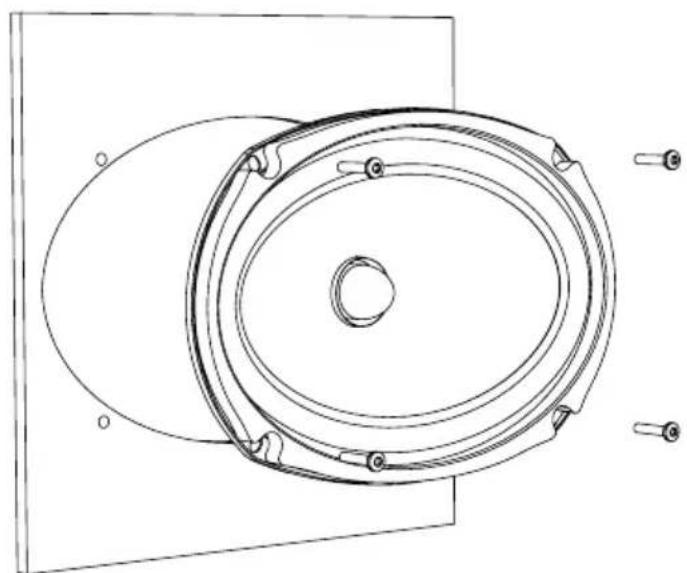

2/ Assemblage d'un woofer 2 voies ISS 570/690 dans un emplacement d'origine.
Ces kits 2 voies séparées « elliptiques » peuvent être adaptés dans des vehicules de marque Toyota, Jeep, Dodge, Ford.
*Attention : Dans certains cas, vous doivent utiliser des entreprises spéciales, destinées au modele / à la marque du vehicule d'origine.
INTEGRATION UNIVERSAL ISS
Manuel d'installation
3/Vue arriere du bornier (repere 一 ^ + 一 ^ et 一 ^ - 一 ^

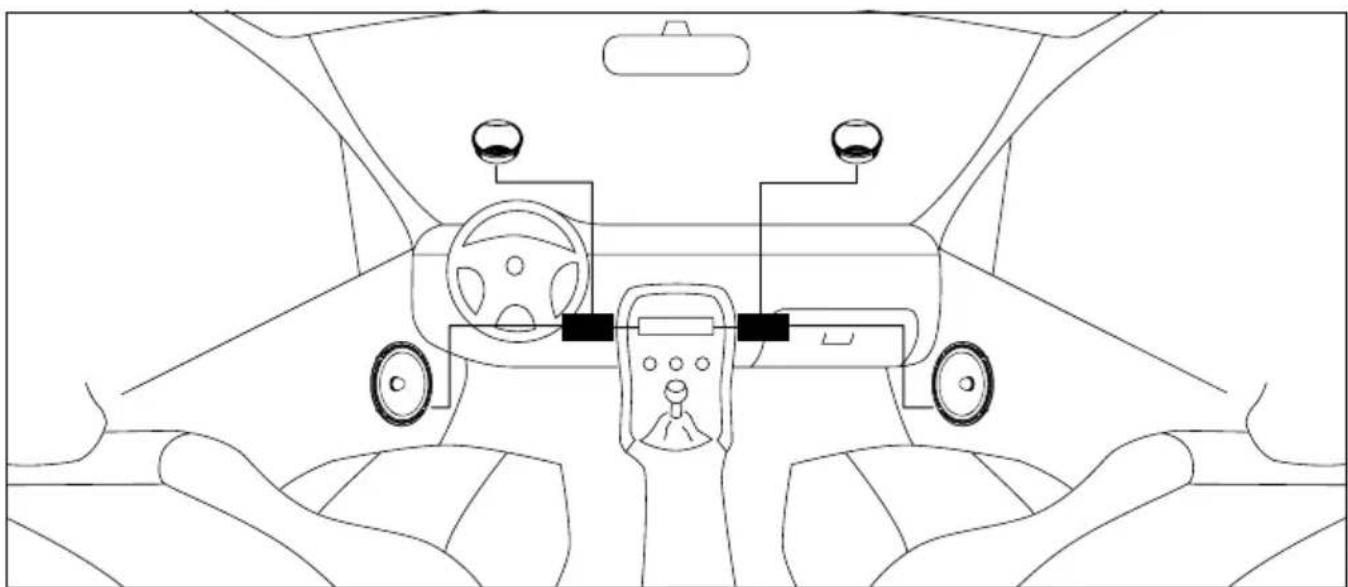

4/Vue de I'installation complete dans le vehicule.
INTEGRATION UNIVERSAL ISS
Manuel d'installation
13

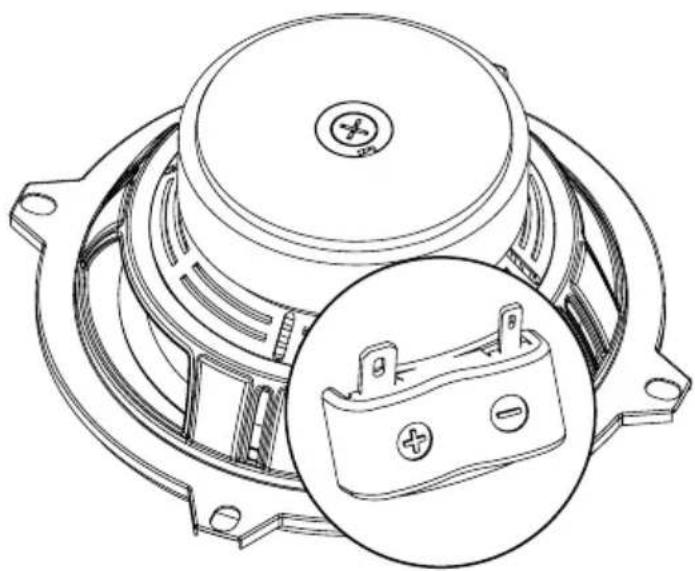

Installation ISS 165/200/570/690

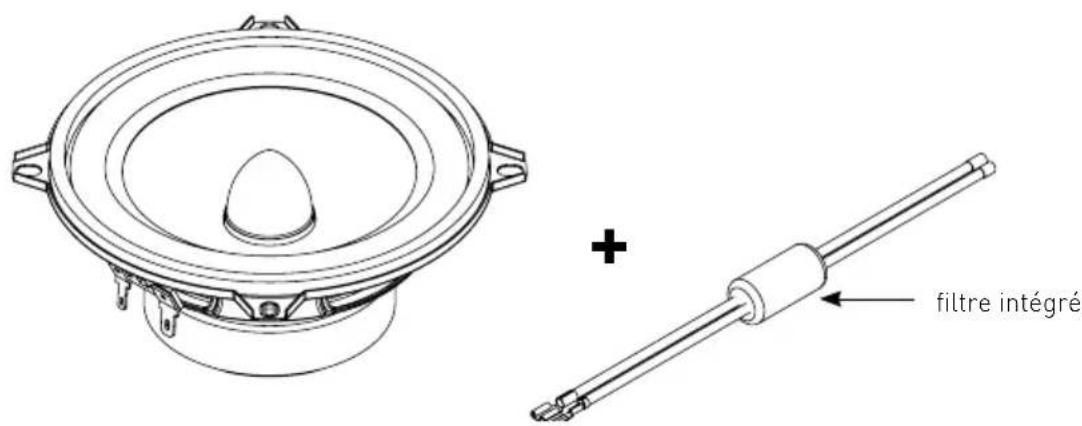

Montage Woofer + fil / connecteur [livre avec le kit].
NB:le " + " est repere par la ligne rouge.
Les woofers des kits ISS 165, ISS 200, ISS 570 et ISS 690 sont équipés d'un filtre intégré à la connectique (pour conserver un saladier le plus compact et le plus simple à intégrer dans les emplacements d'origine). Veillez à connecter OBLIGATOIREMENT ces connecteurs (livrés dans la boite).
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
Votre produit Focal-JMlab a ete concu et fabriqu avec des materiaux et composants de haute qualite, susceptibles d'etre recyclés et reutilises. Ce symbole signifie que les appareils electriques et electroniques, lorsquils sont arrivés en fin de vie, doivent etre elimines separement des ordures menagères. Veuillez rapporter cet apparil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la preservation de I'environnement.
Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante : Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - FRANCE
