TLPA4016P - Adaptateur Powerline TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Marque	TP-Link
Modèle	TL-PA4016P
Type de produit	Adaptateur CPL (Powerline)
Dimensions	Environ 95 x 56 x 31 mm
Poids	Environ 150 g
Alimentation	Directement via la prise électrique (100-240 V AC)
Consommation électrique	Environ 3 W (veille) / 5 W (actif)
Interface réseau	1 port Ethernet Gigabit RJ-45
Débit maximal	Jusqu'à 600 Mbps
Portée réseau	Jusqu'à 300 mètres sur circuit électrique
Bouton Pair	Pour sécuriser le réseau CPL
DEL indicateurs	Alimentation, CPL, Ethernet
Sécurité	Chiffrement AES 128 bits (via bouton Pair)
Fonctions principales	Extension de réseau domestique via courant porteur, Plug and Play, appairage sécurisé
Compatibilité	Norme HomePlug AV, compatible avec tous adaptateurs CPL HomePlug AV
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Ne pas immerger dans l'eau ; éviter les multiprises directes ; ne pas démonter
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; pas de pièces détachées disponibles
Informations générales	Garantie limitée 3 ans ; déclaration CE de conformité disponible en ligne

FOIRE AUX QUESTIONS - TLPA4016P TP-LINK

Comment configurer le réseau CPL ?

Reliez un adaptateur au routeur via un câble Ethernet, branchez les deux adaptateurs sur des prises du même circuit électrique, puis appuyez sur le bouton Pair de chaque adaptateur pendant 1 seconde pour les appairer.

Que faire si la DEL CPL ne s'allume pas ?

Vérifiez que les adaptateurs sont sur le même circuit électrique. Si nécessaire, réappairez-les en appuyant sur le bouton Pair. Assurez-vous aussi que les connexions Ethernet sont correctes.

Comment ajouter un nouvel adaptateur au réseau existant ?

Appuyez sur le bouton Pair d'un adaptateur déjà connecté pendant 1 seconde, puis dans les 2 minutes, appuyez sur le bouton Pair du nouvel adaptateur pendant 1 seconde. La DEL CPL s'allumera pour confirmer.

Puis-je brancher l'adaptateur sur une multiprise ?

Non, il est recommandé de brancher les adaptateurs CPL directement sur une prise murale. Si votre adaptateur possède une prise femelle, branchez la multiprise sur celle-ci.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

L'adaptateur étant branché, maintenez enfoncé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement. Relâchez ensuite le bouton.

Pourquoi ma connexion internet est-elle lente via CPL ?

Les performances peuvent être affectées par des interférences électriques (appareils comme sèche-linge, climatiseur), une distance trop grande, ou des prises sur des circuits différents. Éloignez les appareils perturbateurs ou utilisez la prise femelle de l'adaptateur pour filtrer le bruit.

L'adaptateur fonctionne-t-il avec des prises de courant différentes ?

Oui, tant que les prises sont reliées au même circuit électrique (même compteur). Le CPL fonctionne sur tout type de prise standard (100-240 V).

Comment mettre à jour le firmware de l'adaptateur ?

Téléchargez l'utilitaire tpPLC depuis le site TP-Link, installez-le, puis utilisez l'option de mise à jour du firmware. Suivez les instructions à l'écran.

Que faire si les adaptateurs ne se reconnectent pas après déplacement ?

Essayez de les brancher sur d'autres prises du même circuit. Si cela ne fonctionne pas, réappairez-les en utilisant le bouton Pair. Vérifiez également l'absence d'interférences à proximité.

L'adaptateur est-il compatible avec les box internet ?

Oui, il se connecte à n'importe quel routeur ou box disposant d'un port Ethernet. Il suffit de relier l'adaptateur au routeur avec un câble RJ-45.

MODE D'EMPLOI TLPA4016P TP-LINK

1. Connecter l'un des adaptateurs au port LAN de votre routeur à l'aide d'un cordon Ethernet.
2. Brancher l'autre adaptateur à une prise reliée au même circuit électrique.
3. Attendre que la DEL CPL ⏚ de chaque adaptateur s'allume.
4. Connecter votre ordinateur à l'adaptateur à l'aide d'un cordon Ethernet.
5. Appréciez!

Plus : Pour ajouter d'autres adaptateurs ou extenseurs CPL utilisant leurs paramètres par défaut, branchez les simplement au même circuit électrique.

Français

Attention

• Ne pas brancher les adaptateurs CPL à une multiprise mais directement à des prises électriques.
• Pour les adaptateurs avec prise gigogne, brancher les multiprises sur la prise femelle des adaptateurs CPL.

Sécuriser le réseau CPL à l'aide du bouton Pair

Astuces : Nous vous recommandons de brancher les adaptateurs l'un à côté de l'autre pour les appairer.

Paramétrer un réseau sécurisé :

1 Appuyer sur le bouton Pair d'un des adaptateurs pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'autre adaptateur pendant 1 seconde.

3 Terminé.

Si vous avez plus de deux adaptateurs CPL, répéter les étapes ci-dessous pour chaque adaptateur à configurer :

1 Appuyer sur le bouton Pair d'un des adaptateurs du réseau sécurisé pendant 1 seconde

2 Dans les deux minutes, appuyer sur le bouton Pair de l'adaptateur à ajouter au réseau pendant 1 seconde.

3 Terminé.

FAQ (Questions Fréquentes)

Q1. Comment réinitialiser mon adaptateur CPL ?

R1. L'adaptateur CPL étant branché à une prise électrique, maintenir appuyé le bouton Pair jusqu'à ce que la DEL d'alimentation s'éteigne brièvement.

R2. Utiliser l'utilitaire tpPLC pour réinitialiser l'adaptateur CPL.

Français

Q2. Comment dépanner l'absence d'accès à internet via mon réseau CPL ?
R1. Assurez vous que tous les adaptateurs CPL sont sur le même circuit électrique.
R2. Assurez vous que toutes les DELs CPL 📁 sont allumées. Si ce n'est pas le cas réappairez adaptateurs et extenseurs.
R3. Assurez vous que toutes les connexions physiques sont correctement réalisées.
R4. Vérifiez que la connexion internet est fonctionnelle par une connexion directe de l'ordinateur au modem/routeur.
R5. Assurez vous que votre ordinateur est dans le même sous réseau (adresse IP) que votre routeur.
Q3. Que faire si des adaptateurs CPL appairés ne se reconnectent pas quand je les déplace ?
R1. Essayer de les connecter sur d'autres prises électriques du même circuit.
R2. Essayez de le réappairer, et assurez vous que la DEL CPL est allumée.
R3. Vérifier les éventuelles interférences, telles un séchoir, un climatiseur ou tout autre appareil domestique qui serait trop proche des adaptateurs CPL. Brancher l'appareil domestique à la prise femelle de l'adaptateur (S'il est pourvu d'une prise gigogne) pour filtrer tout bruit électronique éventuel.

Des configurations plus évoluées, telles la mise à jour du firmware ou le paramétrage de la QoS, peuvent être réalisées via l'utilitaire tpPLC. Vous pouvez installer l'utilitaire tpPLC après téléchargement depuis le site WEB TP-Link.

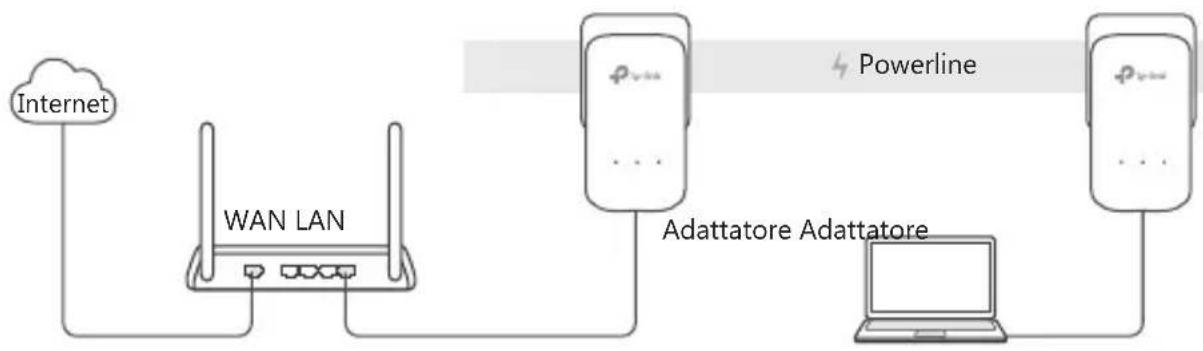

Plug and Play

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouvée à l'adresse http://www.tp-link.com/en/ce.

Italiano

Consignes de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.

• La prise de courant doit être facilement accessible et se trouver à proximité de l'équipement.

• Pour les CPL avec prise gigogne, brancher la multiprise dans la prise femelle du CPL, en revanche ne pas utiliser cette prise pour y connecter en usage normal un autre CPL.

• Branchez les CPL directement sur les prises murales, et non sur des multiprises.

Merci de lire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée de 3 ans TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée de TROIS ANS à compter de la date d'achat par l'utilisateur final.
