TLPA4016P - Powerline-Adapter TP-LINK - Kostenlose Bedienungsanleitung

Marke	TP-Link
Modell	TL-PA4016P
Produkttyp	Powerline-Adapter
Maße	Ca. 95 x 56 x 31 mm
Gewicht	Ca. 150 g
Stromversorgung	Direkt über die Steckdose (100-240 V AC)
Stromverbrauch	Ca. 3 W (Standby) / 5 W (aktiv)
Netzwerkschnittstelle	1 Gigabit-Ethernet-Port RJ-45
Maximale Datenrate	Bis zu 600 Mbit/s
Reichweite	Bis zu 300 Meter im Stromkreis
Pair-Taste	Zur Sicherung des Powerline-Netzwerks
LED-Anzeigen	Strom, Powerline, Ethernet
Sicherheit	AES-128-Bit-Verschlüsselung (über Pair-Taste)
Hauptfunktionen	Erweiterung des Heimnetzwerks über Powerline, Plug-and-Play, sichere Pairing-Funktion
Kompatibilität	Standard HomePlug AV, kompatibel mit allen HomePlug AV Powerline-Adaptern
Wartung und Reinigung	Vor der Reinigung ausstecken; ein trockenes, weiches Tuch verwenden
Sicherheit	Nicht in Wasser tauchen; direkte Mehrfachsteckdosen vermeiden; nicht öffnen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; keine Ersatzteile verfügbar
Allgemeine Informationen	3 Jahre eingeschränkte Garantie; CE-Konformitätserklärung online verfügbar

Häufig gestellte Fragen - TLPA4016P TP-LINK

Wie richte ich das Powerline-Netzwerk ein?

Verbinden Sie einen Adapter über ein Ethernet-Kabel mit dem Router, stecken Sie beide Adapter in Steckdosen desselben Stromkreises und drücken Sie dann die Pair-Taste jedes Adapters für 1 Sekunde, um sie zu verbinden.

Was tun, wenn die Powerline-LED nicht leuchtet?

Überprüfen Sie, ob die Adapter im selben Stromkreis sind. Falls nötig, verbinden Sie sie erneut durch Drücken der Pair-Taste. Stellen Sie auch sicher, dass die Ethernet-Verbindungen korrekt sind.

Wie füge ich einen neuen Adapter zum bestehenden Netzwerk hinzu?

Drücken Sie die Pair-Taste eines bereits verbundenen Adapters für 1 Sekunde und drücken Sie dann innerhalb von 2 Minuten die Pair-Taste des neuen Adapters für 1 Sekunde. Die Powerline-LED leuchtet zur Bestätigung auf.

Kann ich den Adapter an eine Mehrfachsteckdose anschließen?

Nein, es wird empfohlen, die Powerline-Adapter direkt an eine Wandsteckdose anzuschließen. Wenn Ihr Adapter über eine Steckdose verfügt, schließen Sie die Mehrfachsteckdose daran an.

Wie setze ich den Adapter auf die Werkseinstellungen zurück?

Halten Sie bei angeschlossenem Adapter die Pair-Taste gedrückt, bis die Strom-LED kurz ausgeht. Lassen Sie dann die Taste los.

Warum ist meine Internetverbindung über Powerline langsam?

Die Leistung kann durch elektrische Störungen (Geräte wie Trockner, Klimaanlage), eine zu große Entfernung oder Steckdosen in verschiedenen Stromkreisen beeinträchtigt werden. Entfernen Sie störende Geräte oder nutzen Sie die Steckdose des Adapters, um Störungen zu filtern.

Funktioniert der Adapter mit unterschiedlichen Steckdosen?

Ja, solange die Steckdosen mit dem selben Stromkreis (gleicher Zähler) verbunden sind. Powerline funktioniert mit allen Standardsteckdosen (100-240 V).

Wie aktualisiere ich die Firmware des Adapters?

Laden Sie das Hilfsprogramm tpPLC von der TP-Link-Website herunter, installieren Sie es und nutzen Sie die Firmware-Update-Option. Folgen Sie den Anweisungen auf dem Bildschirm.

Was tun, wenn sich die Adapter nach dem Umstellen nicht wieder verbinden?

Versuchen Sie, sie an andere Steckdosen im selben Stromkreis anzuschließen. Wenn das nicht funktioniert, verbinden Sie sie erneut mit der Pair-Taste. Überprüfen Sie auch das Fehlen von Störungen in der Nähe.

Ist der Adapter mit Internetboxen kompatibel?

Ja, er verbindet sich mit jedem Router oder jeder Box, die über einen Ethernet-Anschluss verfügt. Schließen Sie den Adapter einfach mit einem RJ-45-Kabel an den Router an.

BEDIENUNGSANLEITUNG TLPA4016P TP-LINK

TP-Link Deutschland GmbH Robert-Bosch-Straße 9, 65719 Hofheim am Taunus, Germany

1. Verbinden Sie einen Adapter mittels eines Ethernetkabels mit einem LAN-Port Ihres Routers.
2. Stecken Sie den anderen Adapter in eine Wandsteckdose, die idealerweise dem selben Stromkreis angehört.
3. Warten Sie, bis die Powerline-LEDs aller Adapter leuchten.
4. Verbinden Sie Ihren Computer mittels eines Ethernetkabels mit dem anderen Adapter.
5. Fertig!

Weitere zurückgesetzte Adapter oder Extender anschließen: Einfach in eine Wandsteckdose des selben Stromkreises stecken und fertig.

Deutsch

Vorsicht

• Stecken Sie Powerlineadapter immer direkt in Wandsteckdosen. Verwenden Sie keine Mehrfachsteckdosen.
• Haben Sie ein Gerät mit Frontsteckdose, können Sie an diese eine Mehrfachsteckdose anschließen.

Absichern Ihres Powerlinenetzes mittels der Pair-Taste

Hlnwels: Wir empfehlen, die Adapter beim Pairing räumlich nahe beieinander zu betreiben.

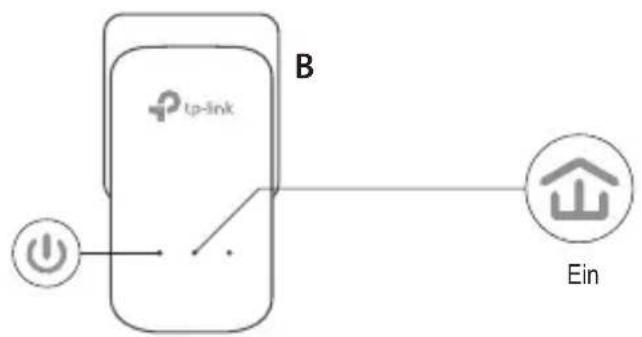

Einrichten eines sicheren Netzes:

1 Drücken Sie am Adapter A für 1 Sekunde die Palr-Taste.

2 Drücken Sie innerhalb von 2 Minuten am Adapter B für 1 Sekunde die Pair-Taste. 3 Fertig.

Haben Sie mehr als 2 Powerlinegeräte, wiederholen Sie die untenstehenden Schritte für jedes weitere Gerät:

1 Drücken Sie an einem Adapter, der bereits dem abgesicherten Netz angehört, für 1 Sekunde die Pair-Taste.

2 Drücken Sie innerhalb von 2 Minuten am neuen Adapter für 1 Sekunde die Pair-Taste.

3 Fertig.

FAQ (Häufig gestellte Fragen)

F1. Wie setze ich meinen Powerlineadapter zurück?

A1. Drücken Sie, während der Powerlineadapter läuft, die Pair-Taste, bis die Power-LED aus- und angeht.
A2. Verwenden Sie zum Zurücksetzen des Powerlineadapters das tpPLC-Utility.

Deutsch

F2. Was kann ich tun, wenn mein Powerlinenetz keine Internetverbindung hat?

A1. Vergewissern Sie sich, dass alle Powerlineadapter im gleichen Stromkreis betrieben werden.
A2. Stellen Sie sicher, dass überall die Powerline-LEDs leuchten. Tun sie dies nicht, wiederholen Sie bitte den Pairing-Vorgang.
A3. Stellen Sie sicher, dass sämtliche Kabel richtig angeschlossen sind.
A4. Überprüfen Sie, ob Sie direkt an Ihrem Modem bzw. Router eine Internetverbindung haben.
A5. Vergewissern Sie sich, dass die IP-Adresse Ihres Computers und die Ihres Routers sich im gleichen Adressbereich befinden.
F3. Was kann ich tun, wenn ein gepairter Powerlineadapter sich an einem anderen Ort nicht mit meinem Powerlinenetz verbindet?

A1. Versuchen Sie es mit einer anderen Steckdose und stellen Sie sicher, dass diese sich im selben elektrischen Stromkreis befindet.

A2. Wiederholen Sie bitte den Pairing-Vorgang und stellen Sie sicher, dass die Powerline-LED leuchtet.

A3. Überprüfen Sie, ob Geräte wie Waschmaschine, Klimagerät oder andere Haushaltsgeräte zu nah an den Powerlineadaptern betrieben werden. Verbinden Sie die fraglichen Geräte mit der Frontsteckdose eines Powerlineadapters, damit diese die Störungen filtert.

Erweiterte Konfigurationsaufgaben, wie Firmware-Upgrade und QoS-Konfiguration, können Sie mittels des tpPLC-Tools erledigen. Das tpPLC-Tool erhalten Sie auf TP-Links offizieller Webpräsenz.

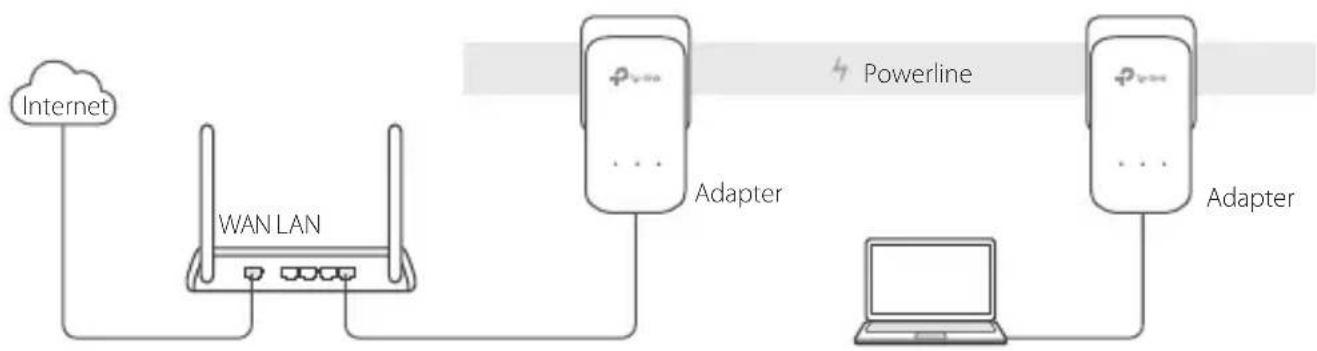

Plug and Play

TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG und 2011/65/EU erfüllt.

Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden:

http://www.tp-link.com/en/ce.

English

Sicherheitsinformationen

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.
  • Die verwendete Steckdose muss sich nah am Gerät befinden und leicht zugänglich sein.
• Hat Ihr Gerät eine Frontsteckdose, können Sie an dieses eine Mehrfachsteckdose anschließen, aber Ihre Geräte dürfen nicht anderweitig hintereinander gesteckt werden.
• Stecken Sie Ihre Powerlineadapter direkt in Ihre Wandsteckdosen statt in Mehrfachsteckdosen.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

3 Jahre eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE

GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt, über einen Zeitraum von 3 Jahren ab Kauf durch den Endverbraucher.
