Caractéristique	Détails
Type d'appareil	Machine à laver
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	Économie, Coton, Synthétiques, Lavage à la main, Rapide
Dimensions (L x P x H)	60 x 60 x 85 cm
Panneau de contrôle	Écran LED avec boutons tactiles
Consommation d'eau	45 L par cycle
Poids	75 kg
Système de sécurité	Protection contre les débordements, verrouillage enfant
Garantie	2 ans

FOIRE AUX QUESTIONS - FE9314X FAGOR

Que faire si ma machine à laver FAGOR FE9314X ne s'allume pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour déceler d'éventuelles fuites. Assurez-vous également que le joint de porte est en bon état.

Pourquoi ma machine à laver émet-elle un bruit étrange pendant le cycle ?

Des bruits peuvent être causés par des objets coincés dans le tambour ou par un mauvais équilibrage de la charge. Vérifiez l'intérieur du tambour et redistribuez le linge si nécessaire.

Comment nettoyer le filtre de la machine à laver ?

Localisez le filtre à l'avant de la machine, ouvrez-le et retirez les impuretés. Rincez-le à l'eau claire et remettez-le en place.

Que faire si ma machine à laver FAGOR FE9314X ne vidange pas ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre de la pompe n'est pas bouché.

Comment utiliser le programme de lavage délicat ?

Sélectionnez le programme 'délicat' sur le panneau de contrôle et ajustez la température selon les recommandations de vos vêtements. Chargez le linge délicat et démarrez le cycle.

La machine affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Il peut indiquer un problème spécifique, comme une surcharge ou un problème de drainage.

La machine à laver ne centrifuge pas, pourquoi ?

Cela peut être dû à un déséquilibre de la charge. Répartissez le linge uniformément dans le tambour et relancez le cycle de centrifugation.

Comment programmer un cycle de lavage différé ?

Sélectionnez le programme de lavage souhaité, puis utilisez la fonction de départ différé pour choisir le délai avant le début du lavage.

Puis-je laver des vêtements en laine dans la machine ?

Oui, utilisez le programme 'laine' qui est spécialement conçu pour ce type de tissu afin d'éviter tout rétrécissement ou dommage.

Comment réduire les vibrations de la machine pendant le lavage ?

Assurez-vous que la machine est de niveau et que les pieds sont correctement réglés. Évitez de surcharger la machine.

MODE D'EMPLOI FE9314X FAGOR

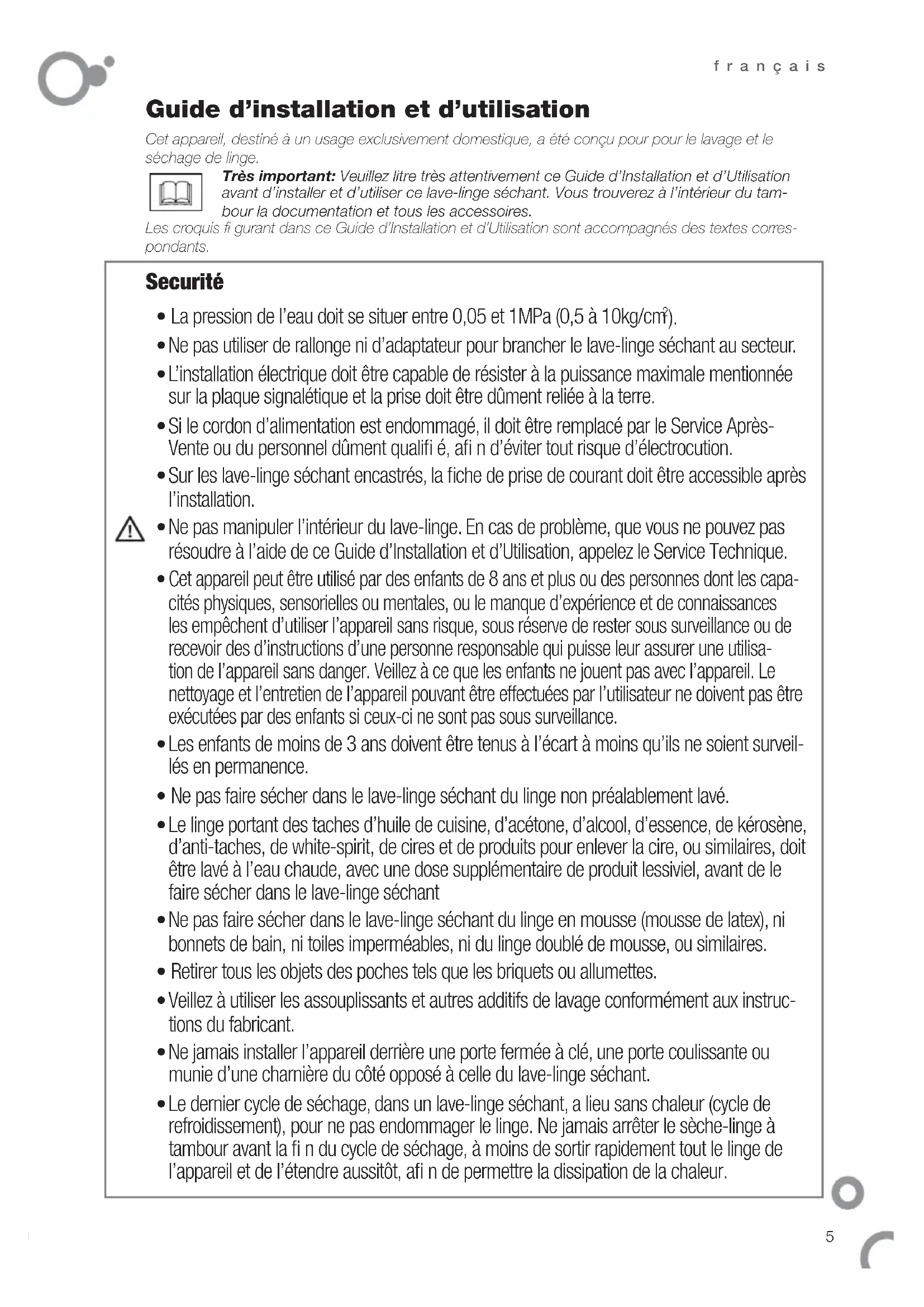

Guide d'installation et d'utilisation

Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour le lavage et le séchage de linge.

Très important: Veuillez lire très attentivement ce Guide d'Installation et d'Utilisation avant d'installer et d'utiliser ce lave-linge séchant. Vous trouverez à l'intérieur du tambour la documentation et tous les accessoires.

Les croquis figuratifs dans ce Guide d'Installation et d'Utilisation sont accompagnés des textes correspondants.

Sécurité

• La pression de l'eau doit se situer entre 0,05 et 1MPa (0,5 à 10kg/cm²).
• Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge séchant au secteur.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le Service APRÈS-Vente ou du personnel dûment qualifié, afin d'éviter tout risque d'électrocution.
• Sur les lave-linge séchant encastrés, la fiche de prise de courant doit être accessible après l'installation.

• Ne pas manipuler l'intérieur du lave-linge. En cas de problème que vous ne pouvez pas résoudre à l'aide de ce Guide d'Installation et d'Utilisation, appelez le Service Technique.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l'appareil sans risque, sous réserve de rester sous surveillance ou de recevoir des instructions d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Veillez à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien de l'appareil pouvant être effectués par l'utilisateur ne doivent pas être exécutés par des enfants si ceux-ci ne sont pas sous surveillance.
• Les enfants de moins de 3 ans doivent être tenus à l'écart à moins qu'ils ne soient surveillés en permanence.
• Ne pas faire sécher dans le lave-linge séchant du linge non préalablement lavé.
• Le linge portant des taches d'huile de cuisine, d'acétone, d'alcool, d'essence, de kérosène, d'anti-taches, de white-spirit, de cires et de produits pour enlever la cire, ou similaires, doit être lavé à l'eau chaude, avec une dose supplémentaire de produit lessiviel, avant de le faire sécher dans le lave-linge séchant.
• Ne pas faire sécher dans le lave-linge séchant du linge en mousse (mousse de latex), ni bonnets de bain, ni toiles imperméables, ni du linge double de mousse, ou similaires.
• Retirer tous les objets des poches tels que les briquets ou allumettes.
• Veillez à utiliser les assouplissants et autres additifs de lavage conformément aux instructions du fabricant.
• Ne jamais installer l'appareil derrière une porte fermée à clé, une porte coulissante ou munie d'une chaînière du côté opposé à celle du lave-linge séchant.
• Le dernier cycle de séchage, dans un lave-linge séchant, a lieu sans chaleur (cycle de refroidissement), pour ne pas endommager le linge. Ne jamais arrêter le sèche-linge à tambour avant la fin du cycle de séchage, à moins de sortir rapidement tout le linge de l'appareil et de l'étendre aussitôt, afin de permettre la dissipation de la chaleur.

Identifiez le modèle de votre lave-linge séchant

(a, b ou c) en comparant le bandeau de commande avec les illustrations.

Installation

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez les vis de débridage et les éléments d'immobilisation de l'appareil, utilisés pour le transport. 1.2 Raccordement à l'arrivée d'eau (1.2.1, 1.2.2 et 1.2.3). Si votre lave-linge permet le raccordement à une entrée d'eau chaude, raccordez l'extrémité courbée rouge à la prise d'eau chaude (1.2.4). Utilisez toujours les tuyaux d'alimentation neufs fournis avec l'appareil. Les tuyaux d'arrivée d'eau ayant déjà servi ne doivent pas être utilisés. 1.3 Vidange. IMPORTANT! Installez le tuyau de vidange, en veillant à bien respecter les indications du croquis. 1.4 Mise à niveau. Veillez à bien stabiliser le lave-linge, pour réduire les bruits et éviter son déplacement. Nous vous recommandons de : 1) stabiliser et mettre à niveau les pieds arrière (1.4.1); 2) installer le lave-linge séchant dans son emplacement définitif (1.4.2); 3) stabiliser et mettre à niveau les pieds avant (1.4.3). 1.5 Raccordement électrique. Veillez à respecter les renseignements figurant sur la plaque signalétique de l'appareil. 1.6 Installation sous plan. Si pour encastrer le lave-linge séchant il vous faut enlever le capot, contactez votre revendeur ou le Service d'Assistance Technique. Dimensions d'encastrement à respecter : 600x600x850

Mode d'emploi

2.1 Ouverture du hublot. Ouvrez le hublot. 2.2 Produit lessiviel et additives. Avant d'introduire le linge dans le tambour, triez-le selon la couleur, le degré de salissure et le type de textile. Le bac à produits est divisé en différents compartiments : lavage W, prélavage W et adoucissant (2.2.1).

Tous les lave-linge séchant sont prévus de fonctionner avec de la lessive en poudre (2.2.2). Si vous souhaitez utiliser de la lessive liquide (2.2.3), attrapez avec deux doigts la languette bleue, qui dépasse du fond du compartiment de lavage et tirez vers l'extérieur jusqu'à la butée. Lâchez

ensuite la trappe rabatable qui, en restant en position verticale (2.2.4), empêchera que la lessive liquide s'échappe. Si vous utilisez de la lessive en poudre, cette trappe doit rester ouverte. Placez-la, pour ce faire, en position horizontale en appuyant avec un doigt sur la languette supérieure et poussez-la vers le fond jusqu'à la butée (2.2.5). Veillez à ne pas dépasser la marque MAX gravée sur la paroi du compartiment adoucissant.

2.3 Mise sous tension et sélection du programme. Choisir le programme de lavage (2.3.1) avec la commande en consultant d'abord le tableau des programmes (page 8). Pour sélectionner le temps de séchage, presser la touche de séchage (2.3.2). L'utilisateur peut sélectionner l'option séchage automatique ou séchage manuel. En appuyant pour la première fois sur la touche « séchage », l'écran affiche « aut » (séchage automatique). Si vous appuyez à nouveau sur la touche, l'écran affichera « 00 min » de séchage manuelprogramme, chiffre qui augmentera selon le mode utilisé.

Mode 1: Si vous laissez la touche enfoncée, le temps de séchage augmente par pas de 10 minutes (de 00 min. à 170 min.).

Mode 2: Presser une fois le bouton, le temps augmente de 1 minute à chaque pression.

2.4 Sélection de vitesse d'essorage. Vous pouvez sélectionner la vitesse d'essorage ou l'éliminer (2.4.1, 2.4.2). Si vous sélectionnez Arrêt cuve pleine (2.4.3), l'appareil s'arrête avant le dernier essorage, l'eau demeurant à l'intérieur de la cuve. Appuyez pour que le programme procède à la vidange et à l'essorage final.

HUMIDITÉ RÉSIDUELLE* MOYENNE (%)	VITESSE MAXIMALE D'ESSORAGE DU LAVE-LINGE SÉCHANT (tr/min)
	600	800	1000	1200	1400
Programmes COTON	80	71	62	53	52
Progr. SYNTHÉTIQUES	80	70	70	70	70
Programmes LAINE	100	90	90	90	90
Programme RAPIDE	100	90	80	80	80

• Humidité résiduelle : teneur en eau du linge après essorage.

Les temps de séchage indiqués ci-dessous sont offerts à titre indicatif et varient en fonction du nombre d’articles, du volume et de la composition de la charge. Veillez à ne pas dépasser les 5 kg de linge.

Durée du séchage Tr/min.
Textile	Charge 1	000 1400
Coton	5 kg	170 min.
	3 kg	140 min.
Mixte	4 kg	130 min.
	2 kg	90 min.

TYPE DE LINGE :

Serviette de bain	800 gr	Chemise cotton polyester	150 gr
Serviette de bain	400 gr	T-shirt	250 gr
Pantalon (adulte)	700 gr	Pyjama	300 gr
Pantalon (enfant)	400 gr	Lingerie	50 gr
Chemise coton (adulte)	200 gr	Draps	600 gr

2.5 Fonctions complémentaires:

• Repassage facile. permet de réduire le froissement du linge.
• Rincage plus... permet de protégé les vêtements des enfants et des personnes à peau sensible.
• Réduction de temps est possible de raccourcir les temps de lavage de vêtements synthétiques et le coton. En appuyant sur la réduction temps permettra de réduire la durée du programme de lavage sélectionné trois fois. La valeur de la longueur réduite du programme indiquée sur l'affichage.

2.6 Départ différé G. Possibilité de différer le départ du lavage.

2.7 Mise en route ou pause 2.8 Verrouillage Appuyez sur cette touche pendant 3 secondes pour activer le verrouillage et éviter ainsi toute manipulation par les enfants. Pour désactiver le verrouillage, appuyez à nouveau sur cette même touche pendant 3 secondes. 2.9 Déroulement du lavage. Vous pouvez visualiser le déroulement du programme en cours, ainsi que le temps restant pour son achèvement.

• Après avoir correctement installé votre lave-linge, procédez à un nettoyage préalable et vérifiez son bon fonctionnement (lavage normal, sans linge et à 90^).
• Utilisez un filet à linge pour laver les petites pièces fragiles : mouchoirs et lingerie.
• Possibilité d’utiliser tous les types de détergents pour lessive. Toutefois, les détergents liquides sont recommandés pour les programmes à basse température (maximum 40°C) pour tous les types de tissus. Les détergents en poudre ne sont pas recommandés pour le lavage des lainages.

Avertissements:

1. Si vous avez besoin d'ajouter ou de retarder certains vêtements, appuyez sur et vérifiez que le niveau de l'eau n'est pas supérieur au débordement de la porte.
2. Les fonctions complémentaires (a) augmentent le temps de lavage.
3. Le cycle de lavage une fois achevé, vous devrez attendre 2 minutes avant de pouvoir ouvrir le hublot. Sur les modèles “a-b” vérifiez que l'voyant STOP clignote. Sur les modèles “c” attendez que le symbole

s'éteigne.

Une fois le programme de séchage terminé, comme le lave-linge-séchant est très chaud, il est conseillé d'attendre au moins 2 minutes pour éviter tout risque de brûlure.

Maintenance

3.1 Nettoyage du bac à produits. Nous vous recommandons de procéder à son nettoyage une fois par mois.

3.2 Nettoyage du filtre. Nous vous recommandons de procéder à son nettoyage une fois par an. Pour nettoyer l'extérieur du lave-linge, n'utilisez pas de produits abrasifs. Séchez-le bien avec un chiffon doux.

Diagnostic

4.1 Le lave-linge est muni d'un système de diagnostic, qui détecte toute incidence et prévient l'usager, en affichant le problème sur l'écran ou en faisant clignoter les témoins lumineux sur le bandeau de commande.

4.1.1 Le lave-linge ne se remplit pas d'eau. Vérifiez l'arrivée d'eau, que le robinet est ouvert ou nettoyez le filtre d'entrée. 4.1.2 Il ne vidange pas et n'essore pas. Vérifiez l'état du filtre. 4.1.3 Il n'essore pas. Répartissez correctement le linge dans le tambour et lancez à nouveau le programme d'essorage. 4.1.4 Il ne démarre pas. Vérifiez que le hublot soit bien fermé. 4.1.5 En cas d'affichage d'un autre code. Adressez-vous au Service Technique.

4.2 Vibrations ou bruits. Vérifiez l'installation (1.1 et 1.4 du présent Manuel). 4.3 Il reste de l'eau dans le bac à produits. Vérifiez que le bac à produits soit bien propre (3.1).

Environnement

Ce lave-linge a été conçu dans un souci de respect de l'environnement.

Contraste de l'écran. Après 20 minutes, l'écran s'assombrit pour économiser l'énergie. Pour activer l'écran, appuyez sur n'importe quelle touche ou tournez la commande.

Respectez l'environnement. Chargez votre lave-linge au maximum, en fonction de la capacité recommandée pour chaque programme, afin d'économiser de l'eau et de l'énergie. Dans la mesure du possible, évitez le prélavage. Veillez à ne pas dépasser la dose recommandée de produit lessiviel. N'utilisez le Rincage plus que pour laver le linge des personnes à la peau sensible.

Gestion des déchets d'appareils électriques et électroniques.

Ne pas éliminer ce type d'appareils mélangés aux ordures ménagères brutes. Portez votre lave-linge à un centre spécifique de collecte. Le recyclage d'un appareil électroménager permet d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé, ainsi que de considérables économies d'énergie et de ressources. Pour plus d'informations, adressez-vous aux autorités locales ou à votre revendeur.

Tableau des Programmes

Programme Température		6 kg				8 kg
		kg max		1	min min	kg max	kWhkWh l
1. Coton	froid, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99 54			177
2. Synthétiques	froid, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Délicat	froid, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Daine	froid, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. L'avage à la main	froid	1	0,05	60	30	2	0,10	63	30
6. L'inçage		6	0,05	30	23	8	0,05	35	28
7. L'essorage		6	0,05	0	10	8	0,05	0	12
8. L'élavage	60°C	6	1,45	60	130	8	1,35	59	123
9. Chemises	froid, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. L'age foncé	froid, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. S'échage délicat		1,5	1,20	26	95	3	1,5	8	100
12. S'échage normal		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	froid	1	0,05	22	15	1	0,10	25	15
15. Mix 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

Le programme normal de coton à 60°C est le plus efficace en termes de consommation d'énergie et d'eau, pour le linge en coton normalement sale.

Remarques

• Énergie consommée en "mode arrêt" et "mode marche"

• La température réelle de l'eau peut différer de la température indiquée pour le cycle de lavage (elle peut être plus faible).
• Les valeurs réelles de kWh, litres et durée du programme peuvent différer de celles indiquées, en fonction de la pression et de la température du réseau d'eau, de la température de la pièce où l'appareil est installé, des fluctuations de la tension du réseau, du type et de la quantité de linge à laver et des options supplémentaires sélectionnées.
