GEBRUIKSAANWIJZING FE9314X FAGOR

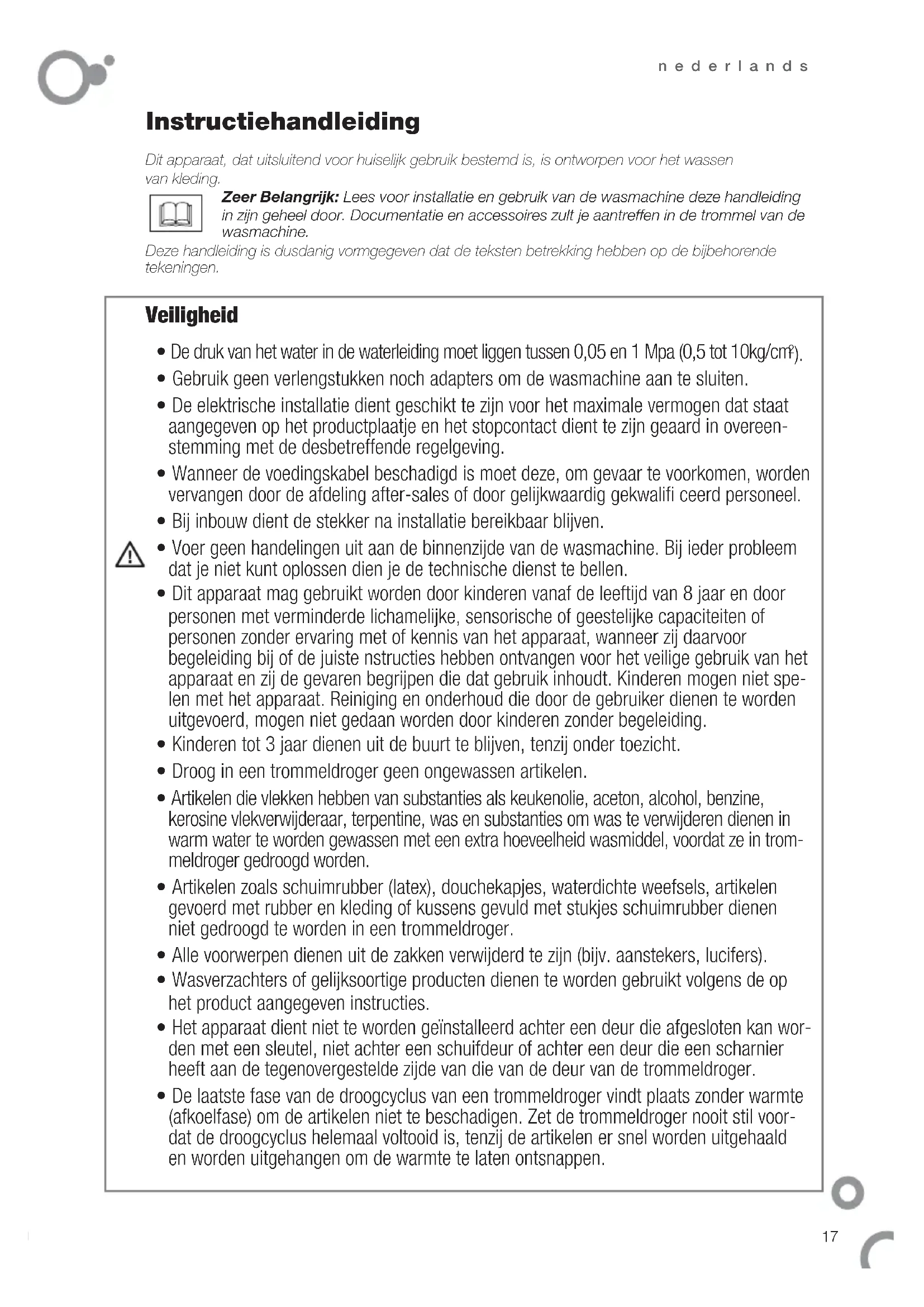

Instructiehandleiding

Dit apparaat, dat uitsluitend voor huiselijk gebruik bestemd is, is ontworpen voor het wassen van kleding.

Zeer Belangrijk: Lees voor installmentie en gebruik van de wasmachine deze handleiding in zijn geheel door. Documentatie en accessoires zult je aantreffen in de trommel van de wasmachine.

Deze handleiding is dusdanig vormgeveen dat de teksten betrekking hebben op de bijbehorende tekeningen.

Veiligheid

• De druk van het water in de waterleiding moet liggen:tussen 0,05 en 1 Mpa (0,5 tot 10 kg/cm^2 ).
• Gebruik geen verlangstukken noch adapters om de wasmachine aan te sluiten.
• De elektrische installmentie dient geschickt te zijn voor het maximale vermogen dat staat aangegeven op het productplaatje en het stopcontact dient teijken geaard in overeenstemming met de desbeteffende regelgeving.
• Wanner de voedingskabel beschadigd is moet deze, om gevaar te voorkomen, worden verrangen door de afdeling after-sales of door gelijkwaardig gekwalifi ceerd personeel.
• Bij inbound w dient de stekker na installmentie bereikbaar blijven.
• Voer geen handelingen uit aan de binnenzijde van de wasmachine. Bij ieder probleem dat je Niet kunt oplossen dien je de technische Dienst te bellen.
• Dit apparaat mag gebruikt worden door kinderen vanaf de leeftijd van 8aar en door personen met verminderde lichamelijke, sensorische of geestelijkke capaciteiten of personen zonder ervaring met of kennis van het apparaat, wanner een waarvoor begeleiding bij of de juiste nstructies hebben ontvangen voor het veilige gebruik van het apparaat en zich de bevaren begrijpen die dat gebruik inhoudt. Kinderen mogen Niet speilen met het apparaat. Reiniging en onderhoud die door de gebruiker dienen te worden uitgevoerd, mogen nicht gedaan worden door kinderen zonder begeleiding.
• Kinderen tot 3JAar dienen uit de buurt te blijven, tenzij onder toezicht.
• Droog in een trommeldroger geen ongewassen articiken.
• Artikelen die vlekken haben van substanties als keukenolie, aceton, alcohol, benzine, kerosine vlekverwijderaar, terpentine, was en substanties om was te verwijdenen dienen in warm water te worden gewassen met een extra hoeveelheid wasmiddel, voordat ze in trommeldroger gedroogd worden.
• Artikelen zoals schuimrubber (latex), douchekapjes, waterdichte weefsels, artikelen gevoerd met rubber en kleding of kussens bevuld met stukjes schuimrubber dienen Niet gedroogd te worden in een trommeldroger.
• Alle voorwerpen dienen uit de zakken verwijderd te zijn (bijv. aanstekers, lucifers).
• Wasverzachters of gelijksoortige producten dieren te worden gebruikt volgens de op het product aangegeven instructies.
• Het apparaat dient Niet te worden geinstalleerd acheer een deur die afgesloten kan worden met een sleutel, Niet acheer een schuifdeur of acheer een deur die een scharnier heeft aan de tegenovergestelde zijde van die van de deur van de trommeldroger.
• De LASTE fase van de droogcclus van een trommeldroger vindt plaats zonder warmte (afkoelfase) om de artikelen Niet te beschadigen. Zet de trommeldroger nooit stil voor dat de droogcclus helemaal voltooid is, tenzij de artikelen er snel worden uitgehaald en worden uitgehangen om de warmte te lately ontsnappen.

Ga na welk model wasmachine je hebt ("a", "b" of "c") door het bedieningspaneel te vergelijkken met deillustraties.

1.1 Het uitpakken (1.1.1, 1.1.2 en 1.1.3). Verwijder des schroefjes en de onderdelen dieijdens het transport gebruikt zijn voor vastzetten en blokkeren.
1.2 Aansluiting op de waterleiding (1.2.1, 1.2.2 en 1.2.3). Als uw wasmachine geschikt is voor warmwatertoevoer, sluit dan de rode slang aan op de warmwaterkraan (1.2.4). Gebruik.altijd de neue slang die worden meegeleverd.Verwijder voorheen gebruikte toevoerleidingen.
1.3 Afvoer. BELANGRIJK! Installee het meegeleverde elleboogstuk en neem de maten op de tekeningen in acht.
1.4 Waterpas zetten. Zet de wasmachine goed waterpas om lawaai en verplaatsing te voorkomen. Aanbevolen worden: 1^ awhileste pootjes aanbren-gen en vastzetten (1.4.1); 2^ de wasmachine op zich defi nitieve plaats zetten (1.4.2); 3^ voorste pootjes aanbrengen en vastzetten (1.4.3).
1.5 Aansluiting op het elektriciteitsnet. Houd rekening met de gegevens die op hetplaatje met technische gegevens staan.
1.6 Installatie onder een keukenblad. Wanner het nodig is om het bovenblad voor inbouw te verwijderen dien je contact op te nemen met de leverancier of de Technische Dienst. De inbouwafmetingen zijn 600x600x850.

2.1 Openen van de deur. Open de deur.
2.2 Wasmiddel en toevoegingen. Doe het wasgoed in de wasmachine na het te hebben gesorteerd op kleur, mate van vuilheid en type weefsel.

Het wasmiddelbakje heeft de volgende vakjes: hoofdwas Voorwas en wasverzachter (2.2.1).

De wasmachine is ingesteld op het gebruik van waspoeder (2.2.2). Voor het gebruik van een vloeibaar wasmiddel (2.2.3) treft u in wasmiddelbakje een blauw lipje aan, trek dat maar buiten tot het Niet verder kan, LAST het dan los en het za blijven staan in verticale positie (2.2.4), daarmee worden voorkomen dat het vloeibare wasmiddel wegstroomt. Wanner u opnieuw

waspoeder wilt gaan gebruiken plaatst u het blauwe lipje in horizontale positie en duwt het maar achefteren totdat Niet verder kan; de aflsuiing is nu weeer open (2.2.5).

Denk eraan dat je het niveau MAX in hetvakje voor de wasverzachter Niet overschrijdt.

2.3 Inschakelen en selectie van het was- en droogprogramma. Selecteer het wasprogramma (2.3.1) met de knop nadat u de programmatabel hebt geraadpleegd (pagina 20). Om de droogtijd te selecteren, dient u te drukken op de droogtoets (2.3.2). De gebruiker kan automatisch of handmatig drogen selecteren. Door een keer indrukkken van de droogtoets zal het scherm "aut" (automatisch drogen) worden weergegeven, na nogmaals indrukken van de toets zal de display 00 min timertijd voor handmatig drogen weergeven, dat cijfer zal omhoog gaan van afhankelijk van de modus waarin de knop worden ingedrukt.

Modus 1: Door de knop ingedrukt te houden
zal de&tijd met steeds 10 minuten toenemen
(van 00 min tot 170 min).

Modus 2: Door steeds kort te drukken op de knop za de tijd met elke keer indrukken 1 minuut toenemen.

2.4 Keuze van de centrifugeersnelheid. U kunt de能力和 van het centrifugeren selecteren of uitschaken (2.4.1, 2.4.2). Wanner u Spoelstop (2.4.3) (2.4.3) selecteert, worden de wasgang voor de LASTste keer centrifugeren onderbroken en blijft het wasgoed ondergedompeld in water, druk in dat geval op om de LASTste centrifugefase uit te voeren.

GEMIDDELD RESTEREND VOCHTGEHALTE* (%)	MAXIMALE CENTRIFUGEERSNELHEID VAN DE WASMACHINE (r.p.m)
	600	800	1000	1200	1400
KATOEN	80	71	62	53	52
SYNTHETICHE STOFFEN	80	70	70	70	70
WOL	100	90	90	90	90
SNEL	100	90	80	80	80

*Resterend vochtgehalte: de hoeveelheid vocht die nog in het wasgoed aanwezig is na het centrifugeren Deijdnen die hierna gegeven worden,+zijn ter ori%-tatie van de droogfunctie en variieren affankelijk van het aantal kledingstukken, van het formaat ervan en van de samenstelling van de machinelading. U mag Niet meer dan 5kg wasgoed in de machine doeon.

Aanwijizing voor droogtijden		RPM
Material	Lading	1000	1400
Katoen	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Gemengd	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

TYPE LADING:

Badhanddoek	800 gr	Polyester katoenen overhemd	150 gr
Badhanddoek	400 gr	T-shirt	250 gr
Broek (volwassene)	700 gr	Pyjama	300 gr
Broek (kind)	400 gr	Lingerie	50 gr
Katoenen overhemd	200 gr	Lakens	600 gr

• Makkelijk strijken. Vermindert de vorming van kreukels.
• Spoelen Plus. DaarmeeCNT u de kleren van kinderen en personen met een gevoelige huid beschermen.
• Korte was Aangeraden worden deze functie te gebruiken, behalve voor vuile kleding. Met deze functie kut u energia enijd bespaaren. Bovendien verlangt u er de levensduur van de kleding mee. Door te drukken op de knop voor de tijsreductie za de duur van het wasprogramma tot maximaal een derde worden verzort. De duur van het verkorte programma za op de display worden weergegeven.

2.6 Uitgestelde startG. Hiermee kun je het tijdstip van het begin van de wasgang uitstellen

2.7 Werking stellen of pauzere

2.8 Slot Door de toets(en) 3 seconden ingedrukt te houden, worden blokkeerfunctie geactiveerd om te voorkomen dat kinderen de toetsen aanraken en/ of activeren. De functie worden uitgeschakeld door opnieuw de toets(en) 3 seconden in te drukken.

2.9 Het wassen. U kurz de fase van het programma en de resterende tijd afl ezen en kurz u de programmafase afl ezen.

Aanbevelingen voor gebruik:

• Direct nadat u de wasmachine hebt geinstalleerd, dient u die eerst schoon te makeen en te controleren of hij correct functioneert (normaal wassen, zonder wasgoed op 90^ ).
• Gebruik een waszak voorkleine stukken was-goed: zakdoeken en ondergoed.
• Elk type wasmiddel voor wasmachines kan worden gezruikt. Vloeibare wasmiddelen worden aangeraden voor wasprogramma's bij lage temperatuur (maximaal 40^ ) voor alle type weefsels. Wasmiddelen in poedervorm worden afgeraden voor het wassen van wol.

Waarschuwingen voor gebruik:

1. Wanneru door te drukken op de wasmachine stilzet om wasgoed toe te voegen, controller dan of hetiveau van het water lager is dan de deur.
2. De extra functies (ay) verlengen de wastijd
3. Nadat het wasprogramma beeindigd is, worden aangeraden de deur voor ventilatie te openen. Wellicht要去 u 2 minutes wachten voordat dat maybeijk is. Bij de modellen "a-b" asdient u te controeren of het waarschuwingslichtje STOP knippert. Bij modellen van het type "c" dient u te wachten totdat het symboluitgaat

Nadat het droogprogramma beëindigd is, zal de wasmachine-droger erg warm zich, reden waarom u aangeraden worden de deur pas na 2 minutes te openen om verbrandingen te voorkomen.

Onderhoud

3.1 Schoonmaken van het wasmiddelbakje. Aangeraden worden dat eenmaal per maand te doein.
3.2 Het fi lter schoonmaken. Aangeraden wordt dat eenmaal per Jaar te doen.

Voor reiniging van de buitenzijde moet je geen schuurmiddelen gebruiken en dien je de machine goed met een zachte doek roog te make.

Meldsystem

4.1 De wasmachine heeft een ingebouwd meldsystem dat elk soort storing detecteert en meldt. Die worden zichtaar op het scherm of je worden waarop geattendeerd doordat er lampjes op het bedieningspaneel gaan knipperen.

4.1.1 Er stroomt geen water in de wasmachine. Controller de watertoevoer, de toeoerkraan of kaak het toeoerfi iter schoon.
4.1.2 Voert geen water af en centrifugeert Niet. Controller de staat van het fi Iter
4.1.3 Centrifugeert nicht. Verdeel het wasgoed in de trommel en selecteer opnieuw centrifugeren.
4.1.4 Treedt nicht in werkung. Controller of de deur goed gesloten is.
4.1.5 Bij alle andere codes. Waarschuw de Technische Dienst.

4.2 Trillingen of lawaai. Controller of machine correct geinstalleerd is (1.1 en 1.4 van deze handleiding).
4.3 Water in het wasmiddelbakje. Controller of het wasmiddelbakje schoon is (3.1).

Milieu

Bij het ontwerp van de wasmachine heeft men rekening gezchoolen met de bescherming van het milieu.

Schemcontrast. Na ongeveer 20 minutes wordt het scherm donker om energie te besparen. Om het scherm te activeren, drukt u op een willekeurige toets of draait u aan de knop.

Respecteer het milieu. Vul de wasmachine tot de voor ieder programma aanbevolen maximale capacititeit; je bespaart waar water en energie mee.

Sla de voorwas over, wonneer dat maar möglichk is. En gebruik Niet teveel wasmiddel. Gebruik Spoelen Plus alleen voor personen met een gevoelige huid.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten nicht weg met het gewone huisvuil. Breng je wasmachine waar een speciaal inzamelpunt. Door het recycleren van huishoudelijkke apparaten worden negatieve gevolgen voor gezondheid en milieuu voorkomen en besaar je energie en materialen. Voor meer informatie neem je contact op met deplaatselijkke autoriteiten of met de winkel waar je de wasmachine hebt gekocht.

Programmatabel

Programma Temperatuur		6 kg				8 kg
		kg mass		1	min min	kg mass	Wh kWh l
1. Katoen	koud, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99	54		177
2. Synthetisch	koud, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Fijnwas	koud, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Vol	koud, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Handwas	koud	1	0,05	60	30	2	0,10	63	30
6. Poelen		6	0,05	30	23	8	0,05	35	28
7. Entrifugeren		6	0,05	0	10	8	0,05	0	12
8. Lborwas	60°C	6	1,45	60	130	8	1,35	59	123
9. Overhemden	koud, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. Onkere kleuren	koud, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Drogen fi jnwas		1,5	1,20	26	95	3	1,5	8	100
12. Drogen katoen		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	koud	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Programma voor katoen normala op 60^ een effi cinter gecombineerd energie- en waterverbruik en zijn geschikt voor het wassen van katoenen stoffen die normala vuil zich.

OPMERKINGEN

• Verbruikt vermogen in de "uitgeschakelde modus" en de "niet-uitgeschakelde modus":

• De werkelijk watertemperatuur is möglichk lager dan de temperatuur die aangegeven worden voor de wasgang.
• De werkelijk waarden voor kWh, liters en duur van programma's kuren afwijken van de waarden die aangegeven worden en zich afhankelijk van de druk en de temperatuur van het water in de waterleiding, van de temperatuur van de ruimte waarin de wasmachine staat, van de schommelingen in het stroomnet, van het type en de hoeveelheid wasgoed en van de möglichk geselecteerde extra functies.
