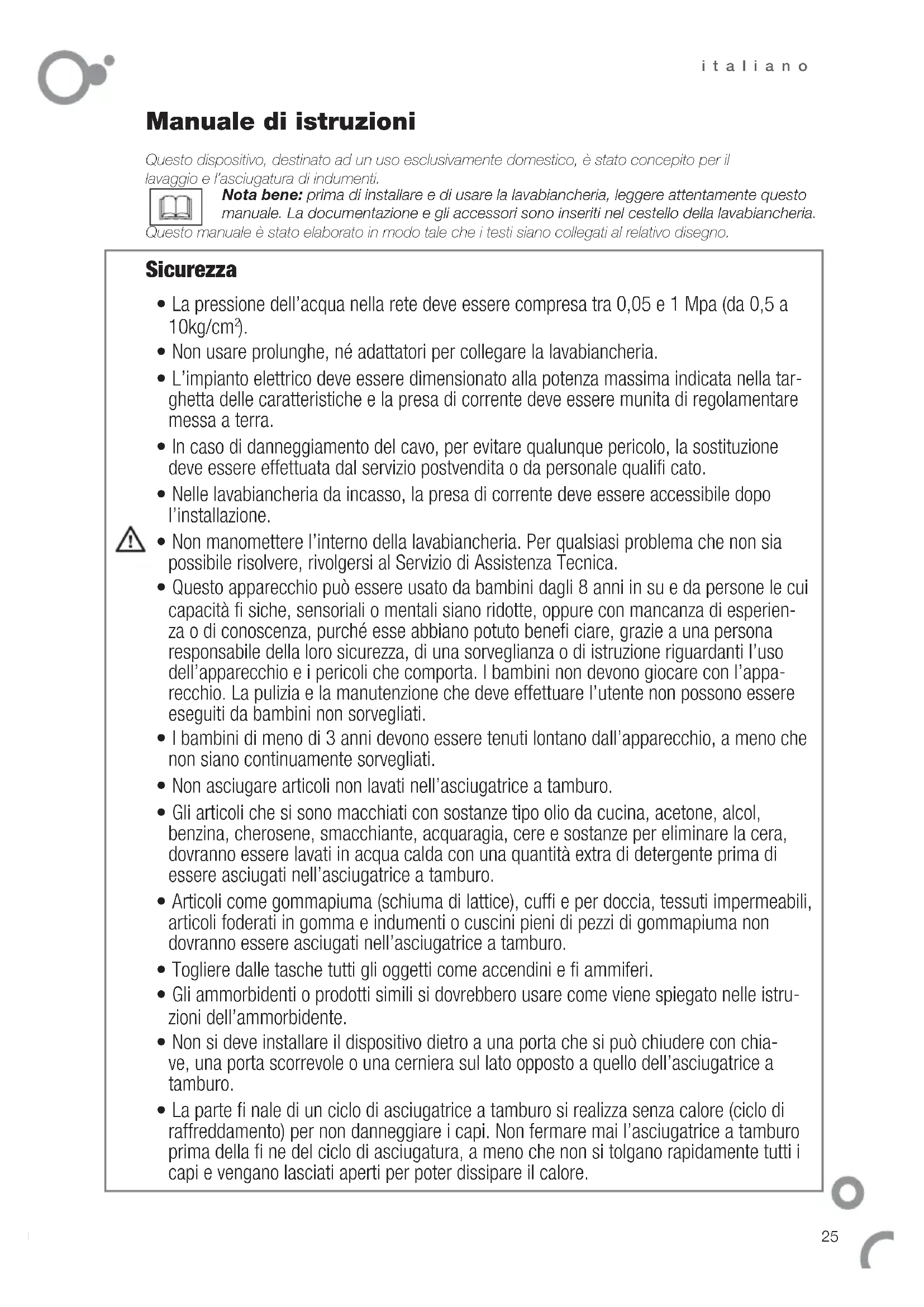

MANUALE UTENTE FE9314X FAGOR

Manuale di istruzioni

Questo dispositivo, destinato ad un uso esclusivamente domestico, è stato concepito per il lavaggio e l'asciugatura di indumenti.

Nota bene: prima di installare e di usare la lavabiancheria, leggere attentamente quello manuale. La documentazione e gli accessori sono inserti nel cestello della lavabiancheria.

Questo manuale è stato elaborato in modo tale che i testi siano collegati al relative disegno.

Sicurezza

• La pressione dell'acqua nella rete deve essere compresa tra 0,05 e 1 Mpa (da 0,5 a 10kg/cm^3 ).
• Non usare prolonghe, né adattatori per collegare la lavabiancheria.
• L'impiano elettrico deve essere dimensionato alla potenza massima indicata nella targhetta delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale quali cato.
• Nelle lavabiancheria da incasso, la presa di corrente deve essere accessibile quando l'installazione.
• Non manomettere l'interno della lavabiancheria. Per qualsiasi problema che non sia possibile risolverve, rivolgersi al Servizio di Assistenza Tecnica.
• Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persona le cui capacità fi siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, perché esse abbiano potuto benefi ciare, grazie a una persona responsableile della loro sicurezza, di una sorvegianza o di istruzione riguardanti l'uso dell'apparecchio e i pericoli che comporta. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione che delve effettuare l'utente non possono essere eseguiti da bambini non sorvegliati.
• I bambini di meno di 3 anni devono essere tenuti lontano dall'apparecchio, a meno che non siano continuamente sorvegliati.
• Non asciugare articoli non lavati nell'asciugatrice a tamburo.
• Gli articoli che si sono macchiati con sostanje tipo olio da cucina, acetone, alcol, benzina, cherosene, smacchiante, acquaragia, cere e sostanje per eliminare la cera, dovranno essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice a tamburo.
• Articoli come gommapiuma (schiuma di lattice), cuffi e per doccia, tessuti impermeabili, articoli federati in gomma e indumento o cuscini pieni di pezzi di gommapiuma non dovranno essere asciugati nell'asciugatrice a tamburo.
• Togliere delle tasche tutti gli oggetti come accendini e fi immiferi.
• Gli immorbidenti o prodotti similisi dovrebbero usare come viene spiegato nelle istruzioni dell'ammorbidente.
• Non si deve installare il dispositivo dietro a una porta che si può chiudere con chiave, una porta scorrevole o una cerniera sul lato opposto a quello dell'asciugatrice a tamburo.
• La parte fi nale di un ciclo di asciugatrice a tamburo si realizza alla calore (ciclo di raffreddamento) per non danneggiare i capi. Non fermare mai l'asciugatrice a tamburo prima della fi ne del ciclo di asciugatura, a meno che non si tolgo rapidamente tutti i capi e vengano lasciati aperti per poter dissipare il calore.

Identifi care il modello del tuo lavabiancheria ("a", "b" o "c") confrontando il cruscotto con le illustrazioni.

1.1 Disimballaggio (1.1.1, 1.1.2 e 1.1.3). Rimuovere le viti e gli elementi di fi ssaggio e bloccaggio impiegati per il trasporto.
1.2 Connessione alla rete idrica (1.2.1, 1.2.2 e 1.2.3). Se la lavabiancheria è munita di presa per l'acqua calda, collegare il raccordo rosso al rubinetto dell'acqua calda (1.2.4). Usare sempre il tubo nuovo in dotazione e rimuovere quello eventuallymente usato in precedenza.
1.3 Scarico IMPORANTE! Montare il tubo sullo scarico rispettoando le quote riportate nel disegno.
1.4 Livellamento. Livellare correttamente la lavabiancheria per evitare che sia rumorosa e che si sposti. Si consiglia di: 1^ assestare e fi sare i piedini posteriori (1.4.1); 2^ sistemare la lavabiancheria nella posizione defi nitiva (1.4.2); 3^ assestare e fi sare i piedini anteriorsi (1.4.3).
1.5 Connessione alla rete elettrica. Tenere conto dei dati elettrici riportati sulla targhetta delle caratteristiche.
1.6 Installazione sotto il top. Se per l'incasso fosse necessario rimuovere il top, rivolgersi al rivenditore o al Servizio di Assistenza Tecnica. Le dimensioni dell'incasso sono 600x600x850.

2.1 Apertura dell'oblo. Apire l'oblo.
2.2 Detersivo e additivi. Caricare la biancheria nella lavabiancheria dopo averla classifi cata per colore, livello di sporco e tipo di tessuto. La vaschetta presente i seguenti scomparti: lavaggio prelavaggio e ammonbidente (2.2.1).

Tutte le lavatrici sono predisposse per il detersivo in polvere (2.2.2).

Se si desidera utilizzato il detersivo liquido (2.2.3), dello scomparto di lavaggio è presente una linguetta blu: estrarla fi no in fondo, rilasciarla e sistemarla in posizione verticale (2.2.4), si evitaosi la fuoriuscita del detersivo liquido.Per usare il detersivo in polvere rimettere la linguetta blu in posizione orizzontale e spingerla indietro fi no in fondo per riapire lo scomparto (2.2.5).

Ricordare che non bisogna superare il ivello MAX stampato nell'o scomparto dell'ammorbidente.

2.3 Accensione e scelta del programma di lavaggio e asciugatura. Selezionale il programma di lavaggio (2.3.1) con il dato una volta consultata la tabella dei programmi (page 28). Per selezione are il tempo di asciugatura si deve premere il tasto di asciugatura (2.3.2). L'utente può selezionare l'asciugatura automatica o l'asciugatura manuale. Premendo una volta il tasto dell'asciugatura, sul display si visualizza "aut" (asciugatura automatica); se si preme di nuovo il tasto, sul display si visualizza 00 min di asciugatura manuale temporizzata, che aumento in funzione della modalità in cui si preme il tasto.

Modalità 1-> mantenendo premuto il tasto il tempo dell'asciugatura augenta ad intervalli di 10 minuti (da 00 min a 170 min).

Modalità 2-> Premere lentamente il pulsante. Il tempo allaunte di 1 minuto alla volta.

2.4 Impostazione della velocità della centrifuga. è possibile scegliere il livello della centrifuga op pure disattivare (2.4.1, 2.4.2). Se si imposta la funzione Stop con acqua (2.4.3), il lavaggio si interrompe prima della centrifuga fi nale e la biancheria resta immersa nell'acqua. Premere per effettuire la centrifuga fi nale.

UMIDITÀ RESIDUA* MEDIA (%)	VELOCITA DI CENTRIFUGA MASSIMA DELLA LAVABIANCHERIA (girl/min.)
	600	800	1000	1200	1400
Programmi per COTONE	80	71	62	53	52
Programmi per SINTETICI	80	70	70	70	70
Programmi per LANA	100	90	90	90	90
Programma RAPIDO	100	90	80	80	80

*Umidità residua: quantità di umidità contentata nella biancheria alla fine del centrifuga

I tempi riportati di seguito sulla funzione dell'asciugatura sono orientativi e variano in base al numero di capi, alle dimensioni e alla composizione del carico. Il carico massimo di bucato è di 5 kg.

2.5 Funzioni speciali:

• Stiratura facile® Riduce la formazione di pieghe.
• Risciacquo extra. + consente di protegere i capi dei bambini e delle persone alla delle sensibile.
• Lavaggio intensivo. Infatti consente di risparmiare energia e tempo, allungandoanche la vita dei capi. Premendo la riduzione del tempo ridurre la durata del programma di lavaggio selezionato tre volte. Il valore della lunghezza ridotta del programma è indicato sullo schermo.

2.6 Partenza differita Consente di ritardare l'ora di avvio del lavaggio e ascigatura.
2.7 Funzione Vapore: Questa funzione si potra selezionare solo nei dispositivi che hanno il pulsante con il symbolo, purché precedenze sa stato selezionato un programma di asciugatura. Premere il relativo pulsante se si desidera che i capi più sensibili si stropiccino di meno, alla superare il carico 4 camicie / 1kg.

2.8 Avvio o pausa D

2.9 Blocco. Mantenendo premuto il tasting/i tasting per 3 secondi, si attiva il blocco porta per evitare l'attivazione occidentale dei tasting da parte dei bambini. Si disattiva mantenendo premuto di nuovo il tasting/i tasting per altri 3 secondi.
2.10 Processo di lavaggio e/o asciugatura. Si cui verifi care la fase del programma.

Consigli per l'uso:

• Dopo l'installazione della lavabiancheria, effettuarne la pulizia preliminare e verifi carne il corretto funzionamento (lavaggio normale, alla biancheria, a 90^ ).
• Usare un apposto sacchetto per il lavaggio dei capi più piccoli: fazzoletti e capi di biancheria intima.
• É possibile usare qualunque tipo di detergente per lavatrici. Si consiglia l'impiego di detergenti liquidi per i programmi di lavaggio a bassa temperatura (massimo 40^ C) per qualsiasti tipo di tessuto. É sconsigliato il detersivo in polvere per il lavaggio di tessuti in lana.

Avvertenze per l'uso:

1. Se si arresta la lavabiancheria per aggiungere altri capi, premendo , accertarsi che il livello dell'acqua non sua all'altezza dell'oblo.
2. Le funzioni speciali (a) augmentano il tempo di lavaggio.
3. Una volta fi nito il programma di lavaggio, occorre attendere circa 2 minuti per poter aprire l'oblo. Nei modelli "a-b" accertarsi che lampeggi la spia STOP. Nei modelli del tipo "c" attendere che si spenga il symbolo

A Una volta terminato il programma di asciugatura, la lavatrice-asciugatrice sarea molto calda, per cui si consiglia di non aprire la porta prima di 2 minuti per evitare uszioni.

Manutenzione

3.1 Pulizia della vaschetta del detersivo. E consigliabile effettuarla una volta al mese.
3.2 Pulizia del fi Itro. É consigliabile effettuarla una volta all'anno.

Per la pulizia esterna, usare prodotti non abrasivi ed asciugare bene con un panno morbido.

Diagnosi

4.1 Nella lavabiancheria è incorporeato un sistema di diagnosi che rileva e segnala qualsiasi anomalia. I messaggi si possono visualizzare sul display o con il lampeggiamento delle spie del crusotto.

4.1.1 La lavabiancheria non carica acqua. Controllare l'erogazione dell'acqua, il rubinetto dell'acqua oppure pulire il fi Itro d'entrata.
4.1.2 Non scarica, né centrifuga. Verifi care lo stato del fi Itro.
4.1.3 Non centrifuga. Distribuire meglio la biancheria e selezionare di nuovo la centrifuga.
4.1.4 Non si mette in funzione. Accertarsi che I'oblò sia ben chiuso.
4.1.5 Con qualsiasi altro codice. Rivolgersi al Servizio di Assistenza Tecnica.

4.2 Vibrazioni o rumorosità. Accertarsi che l'in- stallazione sia stata eseguita correttamente (1.1 e 1.4 di quello manuale).
4.3 Acqua nella vaschetta. Accertarsi che la vaschetta del detersivo sua pulita (3.1).

Ambiente

La lavabiancheria è stata progettata pensando alla tutela dell'ambiente.

Contrasto del display. Dopo circa 20 minuti, il display si scurisce per risparmiare energia. Per attivare il display, premere qualsiasi tasting o ruotare la manopola.

Rispettare l'ambiente. Caricare la lavabiancheria alla massima capacitéa consigliata per agli programma: in tal modo si risparmiano acqua ed energia. Per quanto possibile, evitare il prelimavaggio. Non usare una quantità eccessiva di detersivo. Usare la funzione Extra risciacquo 出 , per i capi delle persone alla pelle sensibile.

Smaltimento degli apparecchi elettrici ed elettronici usati.

Non smaltire gli appearecchi insieme ai rifi uti solidi urbani. Consegnare la lavabiancheria a un apposto centro di raccolta. Il riciclaggio degli elettrodomestici evita consequences negative per la salute e l'ambiente, e consente di risparmiare energia e risorse. Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.

Tabella dei programmi

Programma Temperatura		6 kg				8 kg
		kg mass		1	min min	kg mass	kWhkWh l
1. Cotone	freddo, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99 54			177
2. Sintetici	freddo, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Delicati	freddo, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Ana	freddo, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Lavaggio a mano	freddo	1	0,05	60	30	2	0,10	63	30
6. Iciacquo		6	0,05	30	23	8	0,05	35	28
7. Entrifuga		6	0,05	0	10	8	0,05	0	12
8. Relavaggio	60°C	6	1,45	60	130	8	1,35	59	123
9. Camicie	freddo, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. api scuri	freddo, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Asciugatura delicata		1,5	1,20	26	95	3	1,5	8	100
12. Asciugatura cotone		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	freddo	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Il programma normale per il cotone a 60^ è il più efficente in termini di consumo combinato di energia e di acqua, è adatti per lavare tessuti di cotone con un livello normale di sporco.

NOTE

• Potenza consumata nel "modo spento" e "modo non spento":

• La temperatura reale dell'acqua cui e sere quie bassa rispetto a quella indicata per il ciclo di lavaggio. - I valori reali relativi a kWh, litri e durata del programma possono essere diversi da quelli indicati, in funzione della pressione e della temperatura dell'acqua di rete, della temperatura del locale in cui è installata la lavabiancheria delle oscillazioni nella tensione di rete, del tipo e della quantità di biancheria e delle eventuali funzioni speciali impostate.
