Type de produit	Tondeuse à gazon électrique
Marque	Grizzly
Modèle	ERM 1233 G
Puissance absorbée du moteur	1200 W
Tension de réseau	230 V / 50 Hz
Régime de ralenti	3700 tr/min
Diamètre de coupe	33 cm
Hauteurs de coupe réglables	20 / 40 / 60 mm (3 positions)
Classe de protection	II
Type de protection	IP 24
Poids	11 kg
Volume du sac de ramassage	33 L
Niveau de pression acoustique (L_pA)	73,5 dB(A) (K=1,91 dB)
Niveau sonore garanti (L_wA)	96 dB(A)
Vibration (a)	2,03 m/s²
Longueur maximale du câble d’alimentation	75 m (type H05VV-F ou H05RN-F)
Section minimale du câble	1,5 mm²
Garantie	24 mois (usage domestique)
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - ERM 1233 G Grizzly

Comment monter la poignée en arceau ?

Insérez la barre inférieure dans le logement du boîtier, fixez-la avec les vis fournies, puis fixez la poignée en arceau à la barre à l'aide des vis et écrous d'aile. Deux positions sont possibles. Clipsez les supports de câble pour fixer le câble d'alimentation.

Comment régler la hauteur de coupe ?

Mettez l'appareil hors tension, retirez la fiche et attendez l'arrêt de la lame. Saisissez le boîtier par en dessous, tirez l'essieu vers vous, puis déplacez-le vers le haut ou le bas pour choisir parmi 20, 40 ou 60 mm. Relâchez pour que l'essieu revienne en position.

Quelles sont les consignes de sécurité essentielles ?

Portez des chaussures solides et un pantalon long. N'utilisez pas la tondeuse sous la pluie ou sur herbe mouillée. Maintenez les enfants et animaux éloignés. Avant tout réglage ou nettoyage, arrêtez le moteur et retirez la fiche. Ne touchez pas la lame en rotation.

Comment mettre sous tension et démarrer la tondeuse ?

Branchez le câble d'alimentation dans la prise de la poignée, formez une boucle pour le délestage de traction, puis branchez sur le secteur. Appuyez sur le bouton de déverrouillage et maintenez le levier de démarrage enfoncé. Relâchez le bouton de déverrouillage. Pour arrêter, relâchez le levier.

Comment nettoyer et entretenir la tondeuse ?

Après utilisation, retirez la fiche et attendez l'arrêt de la lame. Utilisez une brosse ou un chiffon pour nettoyer le boîtier. N'aspergez jamais d'eau. Retirez les résidus d'herbe avec une spatule en bois ou plastique. Graissez les roues de temps en temps.

Comment changer la lame ?

Portez des gants épais. Retournez la tondeuse. Maintenez la lame solidement et dévissez la vis dans le sens inverse des aiguilles d'une montre. Montez une nouvelle lame en sens inverse, serrez bien la vis. Vérifiez que la lame est correctement positionnée.

Que faire si la tondeuse ne démarre pas ?

Vérifiez la tension du réseau. Si le câble est endommagé, faites-le remplacer. Si l'interrupteur ou le moteur est défectueux, contactez le service après-vente. Assurez-vous que l'herbe n'est pas trop haute.

Quelle hauteur de coupe pour une pelouse d'ornement ?

Pour une pelouse d'ornement, réglez une hauteur de coupe de 20 à 40 mm. Pour une pelouse très sollicitée, choisissez 40 à 60 mm. En début de saison, utilisez une hauteur élevée.

Comment stocker la tondeuse en hiver ?

Nettoyez-la soigneusement. Desserrez les écrous d'aile et repliez la poignée. Rangez-la dans un endroit sec, hors de portée des enfants. Ne la couvrez pas d'un sac en nylon pour éviter l'humidité. Laissez le moteur refroidir avant de la ranger.

Où trouver des pièces de rechange ?

Les pièces détachées (lame de rechange, sac de ramassage) peuvent être commandées chez votre revendeur ou via le centre de services Grizzly. Indiquez le modèle et le numéro de pièce : lame 13700209, sac 91093478.

MODE D'EMPLOI ERM 1233 G Grizzly

Tondeuse à gazon électrique

Traduction de la notice d'utilisation originale

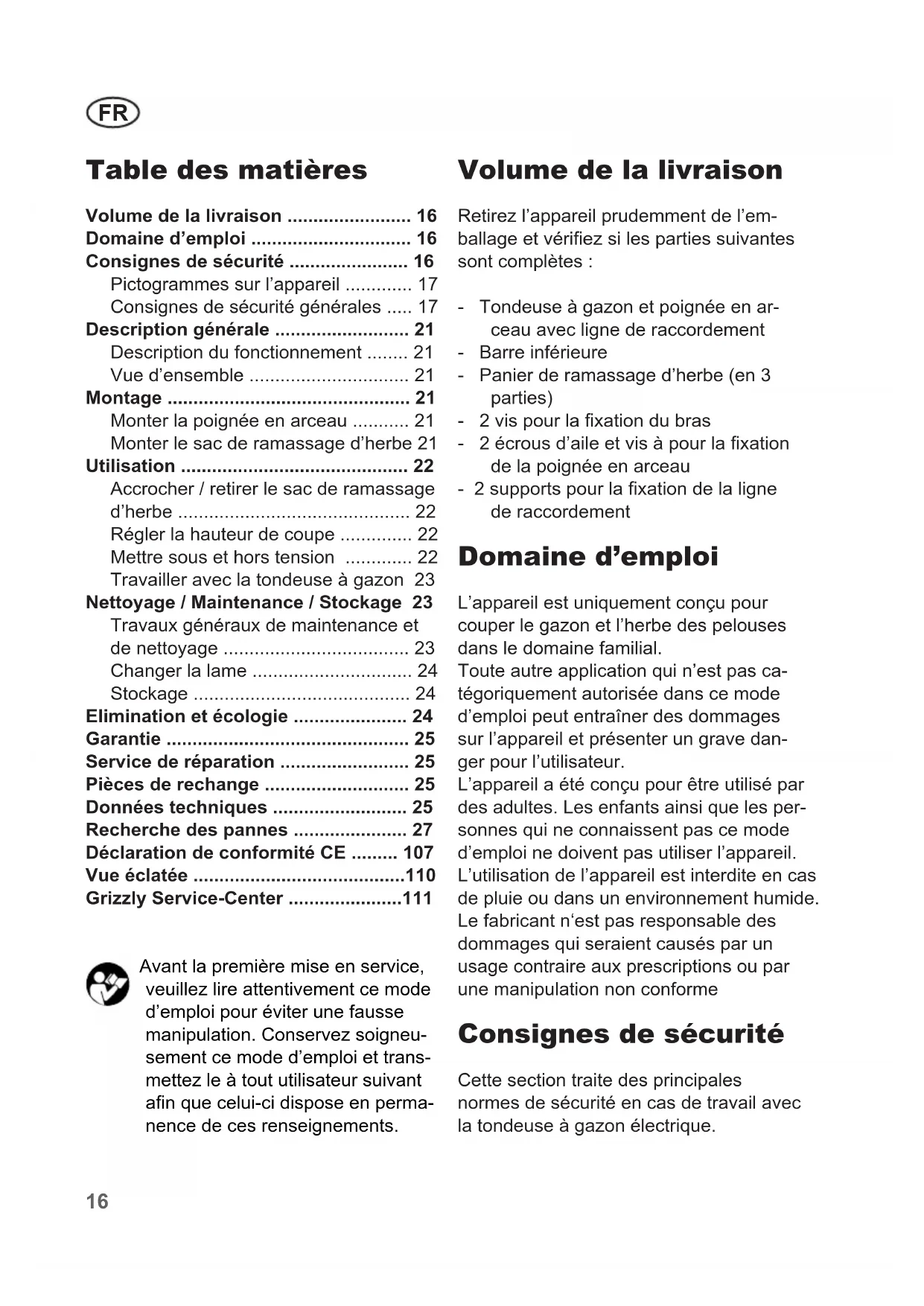

Volume de la livraison 16

Domained'emploi 16

Consignes de sécurité 16

Pictogrammes sur I'appareil 17

Consignes de sécurité generales 17

Description générale 21

Description du fonctionnement 21

Vued'ensemble 21

Montage 21

Monter la poignée en arceau 21

Monter le sac de ramassage d'herbe 21

Utilisation 22

Accrocher / retirer le sac de ramassage

d'herbe 22

Régler la hauteur de coupe 22

Mettre sous et hors tension 22

Travailler avec la tondeuse a gazon 23

Nettoyage / Maintenance / Stockage 23

Travaux généraux de maintenance et de nettoyage 23

Changer la lame 24

Stockage 24

Elimination et ecologie 24

Garantie 25

Service de réparation 25

Pièces de rechange 25

Données techniques 25

Recherche des pannes 27

Déclaration de conformité CE 107

Vue éclatée 110

Avant la première mise en service, veuillez lore attentivement ce mode d'emploi pour eviter une fausse manipulation. Conservez soigneusement ce mode d'emploi et transmettez le à tout utiliser suivant afin que celui-ci dispose en permanence de ces renseignements.

Volume de la livraison

Retirez l'appareil prudemment de l'emballage et vérifie si les parties suivantes sont complètes :

Tondeuse à gazon et poignée en arceau avec ligne de raccordement
- Barre inférieure
- Panier de ramassage d'herbe (en 3 parties)
- 2 vis pour la fixation du bras
- 2 écrous d'aile et vis à pour la fixation de la poignée en arceau
- 2 supports pour la fixation de la ligne de raccordement

Domaine d'emploi

L'appareil est uniquement concu pour couper le gazon et l'herbe des pelouses dans le domaine familial.

Toute autre application qui n'est pas catégorquement autorisée dans ce mode d'emploi peut entrainer des dommages sur l'appareil etprésenter un grave danger pour l'utilisateur.

L'appareil a ete concu pour etre utilise par des adultes. Les enfants aisi que les personnes qui ne connaissent pas ce mode d'emploi ne doivent pas utiliser l'appareil.

L'utilisation de l'appareil est interdite en cas de pluie ou dans un environnement humide.

Le fabricant n'est pas responsable des dommages qui seraient causés par un usage contraire aux prescriptions ou par une manipulation non conforme

Consignes de sécurité

Cette section traite des principales normes de sécurité en cas de travail avec la tondeuse à gazon électrique.

Pictogrammes sur l'appareil

ntion !

Lisez attentivement le mode d'emploi.

Portez des protections oculaires et auriculaires.

N'exposez pas l'appareil à l'humidité. Ne travailliez pas sous la pluie et ne coupez pas d'herbe mouillé.

Risque de blessure par les particules ejectees de la coupe les personnes a distance du faucheur.

Attention - Lames de coupe acerées! Tenir à distance les pieds et les mains. Risque de blessure!

t tout réglage ou travail de nettoyage ou si le cable d'alimentation secteur est bloqué ou est endommagé, arrêtier le moteur et-retirer la fiche de secteur

Danger en cas de cable d'alimentation secteur endommagé.

le cable d'alimentation sec-. teur a distance de l'appareil et de la lame de coupe!

Attention!

arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Indication du niveau sonore Lwa en dB.

Classe de protection II

L'appareil est uniquement destiné à être utilisé dans des propriétés qui ont une capacité de courant permanent de réseau ≥ 100 A par phase et alimentées en tension nominale de 400 / 230V par un réseau de distribution.

Ne pas jeter l'appareil électrique avec les ordures menagères.

Diametre de coupe

Consignes de sécurité generales

En cas d'usage non conforme, cet apparéil peut cause des blessures graves. Pour éviter des dommages personnels et des dégats matériels, lisez et faites respecter impérativement les consignes de sécurité suivantes, connaissez parfaitement les dispositifs de commande.

Préparatifs :

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Ne permettez jamais à des enfants ou à d'autres personnes qui ne connaissent pas le mode d'emploi d'utiliser l'appareil. Les prescriptions locales peuvent fixer l'âge minimum de l'opérateur.
  Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas

FR

avec l'appareil.

• N'utilisez jamais l'appareil lorsque des personnes, en particulier des enfants et des animaux domestiques se tiennent à proximite.
• L'opérateur ou l'utilisateur est responsable des accidents ou dégats sur les autres personnes ou sur leurs propriétés. Inspectez le terrain sur lequel l'apparil sera employé et retirez les pierres, les branches, les fils ou autres corps hétérogenes qui pourraient être happés puis ejectés par la lame.
• Portez des vêtements de travail appropriés, tels que de solides chaus-sures avec semelles antidérapantes et un pantalon long et épais. N'utilise pas l'appareil, si vous âtes pieds nus ou portez des sandalettes.
• Avant chaque utilisation, effectuez un examen visuel de l'appareil. N'utilisez pas la tondeuse si certains appareillages de protection (par exemple la protection anti-chocs ou le sac de ramassage), des parties du dispositif de coupe ou des boulons manquent, sont usés ou sont endommages. Pour éviter un déséquilibre, les outils endommages et les boulons ne peuvent être échangés que partiellement.
• Soyez prudent avec les apparèils compteant plusieurs outils de coupe, puisqu'el mouvement d'une lame peut entrainer la rotation des lames restantes.
  Utilisez seulement des pieces de rechange et des accessoires qui ont ete fournis et sont recommandes par le fabricant. L'utilisation de pieces etrangères entraine une annulation immediate du droit de garantie

Travailler avec l'appareil :

Pendant le travail, ne placez pas

les pieds et les mains à proximé ou sous les pieces rotatives. Vous risquez de vous blesser!

i

Faites attention à la protection contre le bruit et aux instructions locales. L'utilisation de l'appareil peut être limitée à certaines heures précises ou même interdite (par exemple, le dimanche et les jours fériés), pendant certaines heures du jour déterminées (heures du déjeuner, repos nocturne) ou dans certains zones particulières (par exemple, lieux de cure, cliniques, etc.).

• Allumez le moteur après avoir lu les instructions et seulement si vos pieds sont à distance de sécurité des outils tranchants.
• N'utilisez pas l'appareil sous la pluie, par mauvais temps, dans un environnement humide ou sur du gazon mouillé. Travailliez seulement à la lumière du jour ou avec un bon système d'éclairage.
• Ne travailliez pas avec l'appareil jusqu'à épuisement, si vous étés fatigué ou déconcentré ou après avoir bu de l'alcool ou pris des médicaments. Faites toujours une pause de temps en temps. Respectez des temps de travail raisonnables.
• Pendant le travail, faites attention à avoir une position stable, en particulier sur des terrains en pente. Ne travailliez jamais de travers sur une pente ou en descente. Soyez particulierement prudent si vous changez le sens de déplacement sur une pente. Ne travailliez pas sur des pentes excessivement raides.
• Dirigez l'appareil seulement à la vitesse du pas. Soyez particulièrement prudent si vous faites faire demi-tour

à l'appareil, en vous approchant de lui ou si vous vous déplacez en arrêté.

• Mettez l'appareil en marche avec prudence, conformément aux instructions de ce guide d'utilisation. Faites attention à respecter une distance suffisante entre les pieds et les lames.
• Ne basculez pas l'appareil lors de la mise en marche à moins que cela ne soit nécessaire en étant arrêté dans de haute herbes. Dans ce cas, basculez l'appareil en appuyant sur la barre de poignée de telle sorte que les roues avant de l'appareil se sou-lovent légarement. Contrôlez toujours que les deux mains se trouvent en position de travail avant que l'appareil ne soit reposé à nouveau sur le sol.
• Ne travailliez jamais sans le sac de ramage ou la protection anti-chocs. Tenez-vous toujours à distance de l'ouverture d'éjection.

Attention! ÀpRES arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Risque de blessure!

L'appareil ne doit pas etre souleve ou etre transporte tant que le moteur fonctionne.Mettez l'appareil hors tension,s'il doit etre basculé afin d'etre transporte,afin de traverser des surfaces autre que gazonnees pour le deplacer jusqu'a d'autres emplacements a tondre.
- Conservez toujours propre et libre d'accès l'ouverture d'éjection de l'herbe. Retirez les déchets de coupe uniquement après l'arrêt de l'appareil.
- Ne laissez jamais l'appareil sans surveillance sur le lieu de travail.
- Ne travailliez pas avec un apparéil endommagé, incomplet ou modifié sans le

consentement du fabricant de l'appareil. N'utilise jamais l'appareil avec des appar
pareillages de protection endommagés ou les dispositifs de protection ou des installations de sécurité manquantes, tel que dispositif de projection et / ou deramassage d'herbe.

• Ne surchargez pas votre apparéil. Travailliez seulement dans la gamme de puissance indiquée et ne changez pas les réglages du moteur. N'utilise aucune machine d'un rendement faible pour de lourds travaux. N'utilise pas votre tondeuse pour des buts pour lesquels elle n'a pas été conscience.
• N'utilisez pas l'appareil à proximite de liquides inflammables ou de gaz. En cas d'inobservation de cette consigne, il existe un risque d'incendie ou d'explosion.
• Ne soulevez jamais l'appareil, ne le transportez pas lorsque le moteur tourne

• Mettez l'appareil hors tension et retirez la fiche de secteur :

• Toujours, quand vous quittez la machine,

• Avant que vous nettoyiez l'ouverture d'éjection ou éliminiez la cause des blocages,
• Si I'appareil n'est pas utilisé,
• Avant de contrôle, nettoyer l'appareil ou de travailler sur celui-ci,
• Si le cable d'alimentation secteur est endommagé ou s'il s'est enchevétré,

• Si l'appareil a rencontres un corps hétérôme pendant le travail ou si les vibrations inaccoutumées se produit. En ce cas, examinez dans l'appareil afin de détecter d'eventuels dommages et faites le réparer si nécessaire.

• N'approche jamais les mains ou les pieds à proximé des pieces mobiles. Lors des travaux de fauchage, ne jamais les mettre devant l'ouverture

d'éjection de l'herbe.

Maintenance et stockage :

• Faites en sorte que tous les écrous, les boulons et les vis soient solidement serrés et que l'appareil soit en état de travailler en sécurité
• N'essayez pas de réparer vous-même l'appareil à moins que vous ne possédiez pour cela la formation correspondante. Tous les travaux qui ne sont pas mentionnés dans ce mode d'emploi ne peuvent être executés que dans les ateliers de service après-vente autorisés.
• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.
• Manipulez votre apparéil avec soin.
  Conservez les lames de coupe acérées et propres afin de pouvoir travailler比较好 et plus vite. Respectez les règlements d'entretien.
• Si vous changez le dispositif de coupe, portez des gants de protection.
• Contrôlez régulièrement le dispositif de collecte de l'herbe afin de détecter usure et déformations. Pour des raisons de sécurité, remplacez les pieces usées ou endommagées. Soyez particulièrement prudent afin de ne pas coincer vos doigts entre les lames rotatives et les parties fixes de la machine.
• Vérifiez que vous n'utilise que des lames de recharge autorisées par le fabricant.

Sécurité électrique :

• Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique.
• Dans la mesure du possible, branchez l'appareil seulement à une prise de courant munie d'un apparcreillage de protection de courant de défaut (commutateur FI) avec un courant de déclenchement

ne dépassant pas 30 milliampères.

• Evitez les contacts avec les corps ayant des parties enterrées (par exemple, des clôtres métalliques, des poteaux en métal).
• Utilisez seulement les cables d'alimentation secteur admis du type de construction H05VV-F ou H05RN-F qui sont conçus pour un usage en plein air et avec une longueur maximale de 75m . La coupe transversale de cordon du cable d'alimentation secteur doit faire au moins 1,5mm^2 . Avant utilisation, déroulez plusieurs le cable dans sa totalité et vérifie que celui-ci n'est pas endommagé.
  Utilisez pour la fixation du cable d'alimentation secteur la suspension a cable prévue a cet effet.
• Pendant les travaux de coupe, maintenez le cable d'alimentation secteur à distance de la lame de coupe. Les lames de coupe peuvent endomgar le cable d'alimentation secteur et venir au contact de pieces sous tension. Dirigez le cable d'alimentation secteur toujours dérivère l'utilisateur.
• N'utilisez pas le cable d'alimentation secteur pour tirer sur la fiche de la prise de courant. Protégez le cable d'alimentation secteur de la chaleur, de l'huile et de tout contact avec des bords aiguisés.
• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Ne connectezaucnPcable d'alimentationsecteurendommagaeu reseau électrique.Ne toucheaucnPcable d'alimentationsecteurendommagétant que celui-ci est connecté au reseau électrique.Un cable d'alimentationsecteurendommagepeutérencontact avec des parties sous tension.

Description générale

Description du fonctionnement

La tondeuse a gazon electrique est equipoipee d'un outil tranchant tournant parallelement au niveau de coupe. Elle est munie d'un electromoteur a haute performance, d'un solide boitier synthetique, d'un commutateur de sécurité, d'une protection anti-chocs et d'un sac de ramassage. De plus l'appareil est reglable en hauteur sur 3 postions et ses roues sont manoeuvrables. Les descriptions suivantes vous indiquent le fonctionnement des dispositifs de commande.

Vous trouvez les illustrations de l'appareil sur les pages 2 - 3.

Vue d'ensemble

1 Poignée en arceau

2 Ecrous d'aile
3 Barre inférieure
4 Sac de ramassage
5 Roues
6 Boitier de la tondeuse a gazon
7 Protection anti-chocs
8 Support de cable
9 Prise de courant pour cable d'alimentation
10 Bouton de déverrouillage
11 La décharge de traction de cable
12 Levier de démarrage

Montage

Avant d'exécuter unquelconquetravail sur l'appareil,retirez la fiche de secteur. Il existe un risque pour le personnel.

Monter la poignée en arceau

1. Insérez la barre inférieure (3) dans le logement du boîtier de la tondeuse à gazon (6).

2. Fixez la barre (3) avec les vis jointes (13).

1. Fixez à la barre inférieure (3) la poignée en arneau (1) avec les vis jointes et les écrous d'aile (2)

Deux positions sont possibles.

1. Clipsez les supports de cable (8) à la barre inférieure (3) + poignée en arceau (1) et fixez ainsi le cable.

Si vous desserrez les deux écrous d'aile, vous pouvez rabattre la poignée en arceau lorsque vous stockez l'appareil. Faites attention à ce que le cable d'alimentation secteur ne soit pas soumis à pression.

Monter le sac de ramassagedherbe

Portez des gants de protection lors les travaux d'entretien et de nettoyage afin d'eviter de vous blesser en vous coupant.

1. Reliez le sac de ramassage (16).

2. Reliez le poignée (15) dans le sac de ramassage (16).

Il est interdit d'utiliser la tondeuse à gazon sans la protection anticchocs ou le panier de ramassage d'herbe. Il existe alors un risque de blessure.

Utilisation

Accrocher / retirer le sac de ramassage d'herbe

1. Pour accrocher le sac de ramassage (4) soulevez la protection anti-chocs (7) et accrochez le sac de ramassage (4). Rabattez la protection anti-chocs (7) sur le sac de ramassage (4). Celle-ci maintain le sac de ramassage (4) à la position correkte.

2. Pour-retirer le sac de ramassage (4) soulevez la protection anti-chocs (7) et decrochez le sac de ramassage (4).Rabattez en arriere la protection anticchocs (7) sur le boitier de la tondeuse (6).

Régler la hauteur de coupe

Mettez l'appareil hors tension, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Il existe un risque de dommage sur le personnel.

La tondeuse a gazon peut etre reglee en modifier la position des roues pour obtenir les hauteurs de coupe suivantes:

60 mm - grande hauteur de coupe

40 mm - hauteur de coupe moyenne

20 mm - petite hauteur de coupe

1. Avec la main saisissez par en dessous le boitier de tondeuse a gazon (6) et tirez l'essieu dans votre direction.

2 Maintenant, en maintainant l'essieu en position tirée, vous pouvez le dépla

cer vers le haut ou vers le bas pour atteindre l'une des trois hauteurs de coupe.

1. Si la position de hauteur souhaitation est atteinte, laissez l'essieu actionné par dessort revenir dans sa position principale.

La hauteur de coupe correcte pour un gazon d'ornement est environ 20 - 40 mm, pour un gazon utilisé d'environ 40 - 60 mm.

Pour la première coupe en début de saison, nous conseillons de désir une haute hauteur de coupe.

Faites attention à la protection contre le bruit et aux instructions locales.

Mettre sous et hors tension

1. Insérez la fiche du cable d'alimentation secteur dans la prise de courant (9) de la poignée en arceau (1).

2. Pour le délestage de la traction, formez une boucle avec le cable d'alimentation secteur et accrochez celui-ci dans le délestage de traction (11). Observe l'illustration pour plus de détails.

3. Connectez l'appareil à la tension de réseau.

4. Avant la mise sous tension faite attention à ce que l'appareil ne touche aucun objet.

5. Pour la mise sous tension, appuyez sur le bouton de déverrouillage (10) de la poignée et simultanément, gardez enforcé le levier de démarrage (12). Relâchez le bouton de déver

rouillage (10).

1. Pourmettre hors tension,relachezle levier de demarrage (12).

Après la mise hors tension de l'appareil, la lame tourne encorependant quelques secondes. Netouchez pas la lame en rotation.
Vous pourriez vous blesser.

Travailler avec la tondeuse à gazon

Un fauchage à intervalles réguliers contribue au renforcement de la pousse de l'herbe mais fait cependant simultanément déprérir les mauvaises herbes. C'est pourquoi après chaque coupe, le gazon devient plus dense et que coupé régulièrement, il résiste mieux à la charge. La première coupe s'effectue partir du mois d'avril quand la hauteur de l'herbe est de 70 - 80 mm. Pendant la période de pousse principale, le gazon est faché au moins une fois par semaine.

• Dirigez le cable de prolongation toujours derrière vous puis disposez le sur la partie de la pelouse deja tandue.
• Poussez la tondeuse à la vitesse d'un marcheur en essayant de tandre en ligne droite. Pour obtenir une belle tonte, les chemins parcours doivent toujours se chevaucher de quelques centimétres.
• Réglez la profondeur de coupe de telle sorte que l'appareil ne soit pas surcharge. Dans le cas contraire, le moteur peut être endommagé.
• En cas de terrain en pente, travailliez toujours transversalement. Soyez particulièrement prudent lorsque vous recu-loz avec l'appareil ou que vous le tirez
• Nettoyez l'appareil après chaque utilise

sation tel que décrit dans le chapitre : « Nettoyage, maintenance, stockage »

Une fois le travail terminé et pour le transport de l'appareil, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Vous risquériez sinon de vous blesser.

Nettoyage / Maintenance / Stockage

Faites executer les travaux qui ne sont pas décrits dans ce mode d'emploi, par le technicien d'un service après-vente disposant de notre autorisation. Utilisez seulement des pieces d'origine.

Si vous manipuez la lame, portez des gants.

Avant toutes les opérations de maintenance et les travaux de nettoyage, mettez l'appareil hors tension, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Il existe un risque de blessure.

Travaux généraux de maintenance et de nettoyage

N'aspergez jamais la tondeuse a gazon avec l'eau.

• Conservez l'appareil toujours propre. Pour le nettoyage, utilisez une Brosse ou un chiffon mais aucun produit de nettoyage ou de solvant.
• Une fois la tonte terminée, avec une spatule en bois ou en matière plastique, éliminez les restes de plantes qui adhérent aux parois et aux roues, aux buses d'aération, dans l'ouverture

FR

d'éjection et autour de la lame. N'utilisezaucun objet dur ou acéré, you pourriez endommager l'appareil.

• Graissez en temps en temps les roues.
• Avant chaque utilisation, contrôle la tondeuse à gazon pour détecter les manques évidents, les pieces usées ou endommagées. Vérifiez que tous les écrous, boulons et vis tiennent bien
• Contrôlez les couvercles et les apparaillages de protection pour vérifier leur bonne tenue et détecter des dommages évientuels Echangez ceux-ci s'il y a lieu.

Changer la lame

Si est la lame est emoussée, il est possible de la faire aiguiser dans un atelier spécialisé. Si la lame est endommagée ou presente un déséquilre, elle doit être échangée (voir le chapitre des pieces de rechange).

1. Retournez l'appareil.

2. Utilisez des gants épais et maintenez solidement la lame (18). A l'aide d'une clé à écrous, tournez la vis de la lame (17) dans le sens inverse des aigilles d'une montre par rapport à l'axe du moteur (19).

3. Montez une nouvelle lame (18) en sens inverse. Faites attention à ce que la lame (18) soit positionné correctement et que la vis soit solidement vissee (17).

Stockage

• Conservez l'appareil au sec et en hors de la portée des

enfants. Desserrez les écrous d'aile et repliez la barre de poignée pour que l'appareil pennen moins de place. Pour cela les cables ne doivent pas etre serrés.

• Faites refroidir le moteur avant que vous ne déposiez l'appareil dans un local fermé
• N'entourez l'appareil avec un sac de nylon car de l'humidité pourrait se former.

Nous ne sommes pas responsable des dégats provoqués par nos apparéils, si de tels dommages sont dus à une réparation incorrecte ou l'utilisation de pieces non d'origine ou par un usage non conforme aux prescriptions

Elimination et ecologie

Ne jetez pas les huiles usagées dans les canalisations. Eliminez-les écologique-ment, rapportez-les dans une déchetterie. Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Il ne faut pas se débarrasser des machines par le biais des ordures menagères.

Videz soigneusement le réservoir d'huile et remettez votre tronçonneuse dans une déchetterie. Les pieces en matière plastique et en métal peuvent être triées et recyclées. Demandez conseil sur ce point à notre centre de services.

Nous exécutons notamment l'élimination des déchets de vos apparils renvoyés défectueux.

Garantie

• Nous accordons 24 mois de garantie pour cet apparéil. Pour une utilisation industrielle ainsi que pour les apparéils de rechange, le droit de garantie ne vaut que 12 mois, conformément aux prescriptions légales.
• Les dommages dus à l'usure normale, la surcharge ou le maniement incorrect sont exclus des droits de garantie. Certaines pieces sont soumises à une usure normale et sont exclues des droits de garantie. En particulier: la chaine.
• En outre, les droits de garantie sont valables à condition que les intervalles d'entretien indiqués dans le mode d'em-ploi et les consignes de nettoyage et d'entretien aient ete respectes.
• Les dommages dus à un début de matériel ou à un vice de fabrication seront éliminés gratuitement soit par un remplacement, soit par une réparation. La condition préalable est de rapporter au détaillant l'appareil dans son intégrité avec le justificatif d'achat et de garantie.

Service de réparation

• Vous pouvez faire exécuter les réparations qui ne sont pas soumises à la garantie par notre centre de services contre facturation. Nous vous établissons volontiers un devis. Nous ne pouvons traiter que les apparèils qui sont correctement emballés et suffisamment affranchis.
  Condition : l'appareil ne devra pas avoir ete demonted, et devra etre ac

compagné d'une preuve d'achat et de garantie lorsqu'youl'adresserezà notre centre de service.

• Les apparèils expériés en port dû, en colis encombrant, en express ou par frêt spécial ne seront pas acceptés.
• Nous exécutons notamment l'élimination des déchets de vos apparèils renvoyés défectueux.

Pièces de rechange

Vous pouvez commander directement les pieces détachées suivantes chez votre revendeur ou bien par l'intermédiaire du centre de services Grizzly. Lorsque vous désirez commander, prière d'indiquer le type de machine et le numéro de la piece détachée.

Lame de rechange 13700209

Sac de ramassage 91093478

Données techniques

Tondeuse a gazon electrique
ERM 1233 G
Puisance absorbee du moteur ..1200 W
Tension de reseau 230 V 50Hz Régime de ralenti 3700 tr/mn
Diametre de coupe .33 cm
Hauteur de coupe 20/40/60 mm
Classe de protection .
Type de protection IP 24
Poids 11 kg
Volumes du panier de
ramassage d'herbe .33 I
Niveau de pression acoustique (L_pA) .73,5 dB(A), K = 1,91 dB
Niveau sonore (L_wA) garanti .96 dB(A) mesure ..93,5 dB(A), K_wA = 1,91 dB
Vibration (a) 2,03 m/s

Les valeurs acquistiques et de vibration ont ete calculées sur la base des normes et prescriptions mentionnées dans la déclaration de conformite.

Nous nous réservons le droit demettre cette notice a jour sans averissement en y apportant des modifications techniques et optiques.Toutes les dimensions,informations et données mentionnées dans cette notice d'utilisation le sont par conse-. quent sans garantie. Les revendications juridiques se fondant sur cette brochure ne peuvent donc etre prises en considération.

L'appareil est uniquement destiné à être utilisé dans des propriétés qui ont une capacité de courant permanent de réseau ≥ 100 A par phase et alimentées en tension nominale de 400/230 V par un réseau de distribution.

Si nécessaire, prenez contact avec votre société de distribution de l'électricité pour vérifie que la capacité de charge de courant permanent du réseau est, au point de raccord, suffisant pour le raccordement de l'appareil.

Recherche des pannes

Problème Cause possible	Résolution des pannes
L'appareil ne dé-marre pas	Pas de tension de éseau
	Interrupteur marche/arrêt défectueux
	Moteur défectueux
	Herbe trop haute
Le moteur s'accroîtè Blocage par corps étranger Retirer le corps étranger
Les résultats de la coupe ne sont pas satisfaisants ou le moteur ne tourne pas correctement	Hauteur de coupe trop BASSE
	Lame émoussée
	Zone autour de la lame bouchée
	Lame mal montée Monter la amme correctement
La lame ne tourne pas	Lame bloquée par de l'herbe
	Vis de la lame desserrée
Bruits anormaux, Bruits de ferraillée ou vibrations	Vis de la lame desserrée
	Lame endommagée Echange la lame

Inhoud
