Produkttyp	Elektrorasenmäher
Marke	Grizzly
Modell	ERM 1233 G
Motorleistungsaufnahme	1200 W
Netzspannung	230 V / 50 Hz
Leerlaufdrehzahl	3700 U/min
Schnittdurchmesser	33 cm
Einstellbare Schnitthöhen	20 / 40 / 60 mm (3 Positionen)
Schutzklasse	II
Schutzart	IP 24
Gewicht	11 kg
Volumen des Fangsacks	33 L
Schalldruckpegel (L_pA)	73,5 dB(A) (K=1,91 dB)
Garantierter Schallleistungspegel (L_wA)	96 dB(A)
Vibration (a)	2,03 m/s²
Maximale Länge des Netzkabels	75 m (Typ H05VV-F oder H05RN-F)
Mindestkabelquerschnitt	1,5 mm²
Garantie	24 Monate (Hausgebrauch)
Herstellungsland	Nicht angegeben

Häufig gestellte Fragen - ERM 1233 G Grizzly

Wie montiere ich den Bügelgriff?

Setzen Sie die untere Stange in die Gehäuseaufnahme ein, befestigen Sie sie mit den mitgelieferten Schrauben, dann befestigen Sie den Bügelgriff mit den Flügelschrauben und -muttern an der Stange. Zwei Positionen sind möglich. Clipsen Sie die Kabelhalter zur Befestigung des Netzkabels.

Wie stelle ich die Schnitthöhe ein?

Schalten Sie das Gerät aus, ziehen Sie den Stecker und warten Sie, bis das Messer stillsteht. Greifen Sie das Gehäuse von unten, ziehen Sie die Achse zu sich hin und bewegen Sie sie nach oben oder unten, um zwischen 20, 40 oder 60 mm zu wählen. Lassen Sie los, damit die Achse in Position zurückkehrt.

Welche wesentlichen Sicherheitshinweise gibt es?

Tragen Sie festes Schuhwerk und lange Hosen. Verwenden Sie den Rasenmäher nicht bei Regen oder nassem Gras. Halten Sie Kinder und Tiere fern. Stoppen Sie den Motor und ziehen Sie den Stecker, bevor Sie Einstellungen oder Reinigungen vornehmen. Berühren Sie nicht das rotierende Messer.

Wie schalte ich den Rasenmäher ein und starte ihn?

Schließen Sie das Netzkabel an die Steckdose am Griff an, bilden Sie eine Schlaufe zur Zugentlastung, und stecken Sie es dann in die Netzsteckdose. Drücken Sie die Entriegelungstaste und halten Sie den Starthebel gedrückt. Lassen Sie die Entriegelungstaste los. Zum Stoppen lassen Sie den Hebel los.

Wie reinige und warte ich den Rasenmäher?

Ziehen Sie nach Gebrauch den Stecker und warten Sie, bis das Messer stillsteht. Verwenden Sie eine Bürste oder ein Tuch zur Reinigung des Gehäuses. Sprühen Sie niemals Wasser. Entfernen Sie Grasreste mit einem Holz- oder Kunststoffspatel. Fetten Sie die Räder gelegentlich.

Wie wechsle ich das Messer?

Tragen Sie dicke Handschuhe. Drehen Sie den Rasenmäher um. Halten Sie das Messer fest und schrauben Sie die Schraube gegen den Uhrzeigersinn heraus. Setzen Sie ein neues Messer im Uhrzeigersinn ein und ziehen Sie die Schraube fest. Überprüfen Sie, ob das Messer korrekt positioniert ist.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie die Netzspannung. Ist das Kabel beschädigt, lassen Sie es ersetzen. Sind Schalter oder Motor defekt, kontaktieren Sie den Kundendienst. Stellen Sie sicher, dass das Gras nicht zu hoch ist.

Welche Schnitthöhe für einen Zierrasen?

Stellen Sie für einen Zierrasen eine Schnitthöhe von 20 bis 40 mm ein. Für stark beanspruchten Rasen wählen Sie 40 bis 60 mm. Zu Saisonbeginn verwenden Sie eine hohe Schnitthöhe.

Wie lagere ich den Rasenmäher im Winter?

Reinigen Sie ihn gründlich. Lösen Sie die Flügelmuttern und klappen Sie den Griff zusammen. Lagern Sie ihn an einem trockenen Ort, außerhalb der Reichweite von Kindern. Decken Sie ihn nicht mit einer Nylontüte ab, um Feuchtigkeit zu vermeiden. Lassen Sie den Motor abkühlen, bevor Sie ihn wegräumen.

Wo finde ich Ersatzteile?

Ersatzteile (Ersatzmesser, Fangsack) können Sie bei Ihrem Händler oder über das Grizzly-Servicecenter bestellen. Geben Sie Modell und Teilenummer an: Messer 13700209, Fangsack 91093478.

BEDIENUNGSANLEITUNG ERM 1233 G Grizzly

Elektrische grasmaier

Electric Lawnmower

Originalbetriebsanleitung

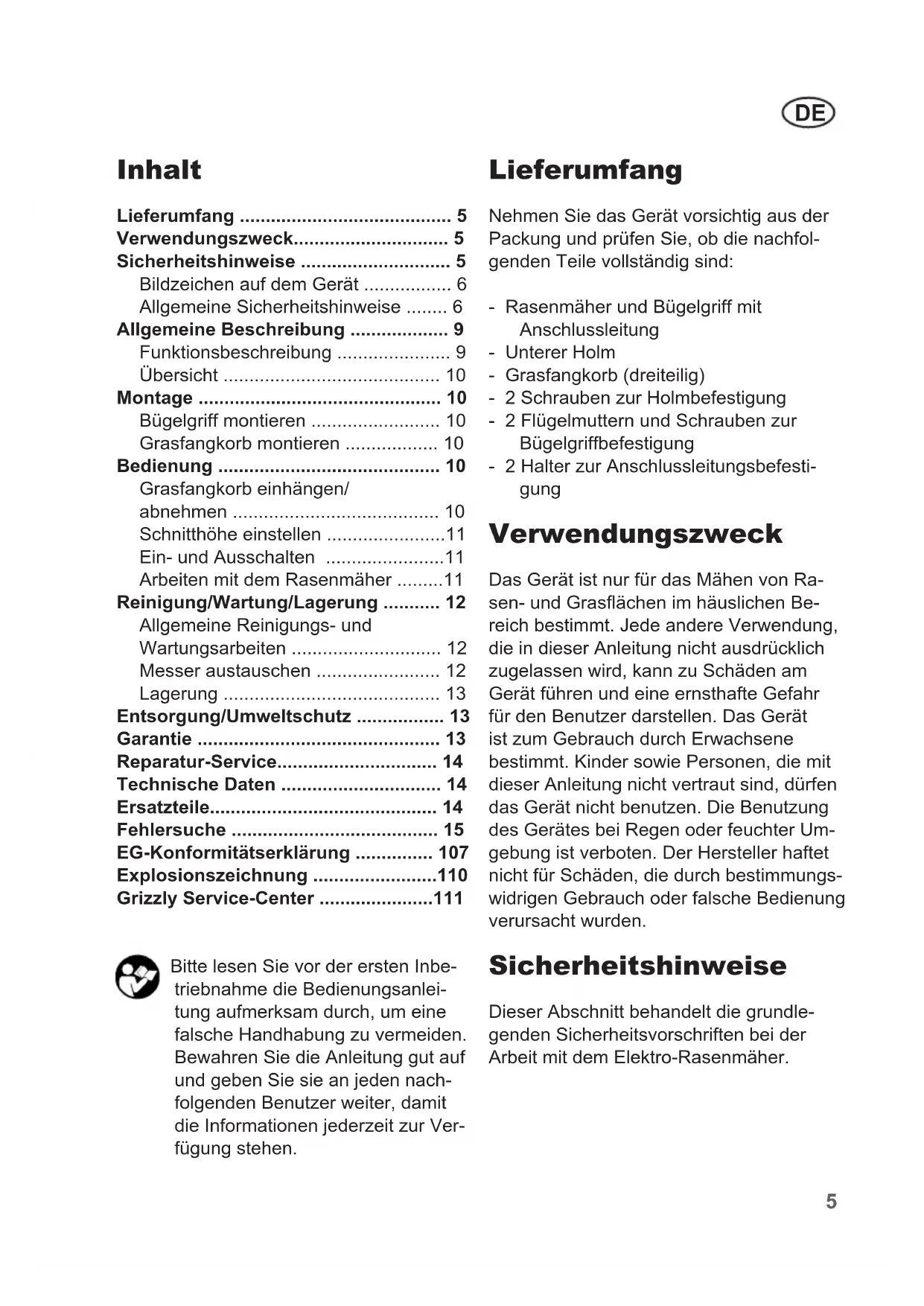

Lieferumfang 5
Verwendungszweck 5
Sicherheitshinweise 5

Bildzeichen auf dem Gerät 6

Allgemeine Sicherheitshinweise 6

Allgemeine Beschreibung 9

Funktionsbeschreibung 9
Ubersicht 10

Montage 10

Bügelgriff montieren 10
Grasfangkorb montieren 10

Bedienung 10

Grasfangkorb einhängen/
abnehmen 10
Schnitthöhe einstellen 11
Ein- und Ausschalten 11
Arbeiten mit dem Rasenmacher 11

Reinigung/Wartung/Lagerung 12

Allgemeine Reinigungs- und
Wartungsarbeiten 12
Messer austauschen 12
Lagerung 13

Entsorgung/Umweltschutz 13
Garantie 13
Reparatur-Service. 14
Technische Daten 14
Ersatzteile 14
Fehlersuche 15
EG-Konformitätserklarung 107
Explosionszeichnung 110
Grizzly Service-Center 111

Bitte lessen Sie vor der ersten Inbetriebnahme die Bedienungsanleitung aufmerksam durch, um eine falsche Handhabung zu vermeiden. Bewahren Sie die Anleitung gut auf und geben Sie an jeder nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfugung stehen.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

Rasenmacher und Biegelgriff mit Anschlussleitung
- Unterer Holm
- Grasfangkorb (dreiteilig)
- 2 Schrauben zur Holmbefestigung
- 2 Flügelmuttern und Schrauben zur Bügelgriffbefestigung
- 2 Halter zur Anschlussleitungsbefestigung

Verwendungszweck

Das Gerät ist nur für das Mähen von Rassen- und Grasflächen im tatsächlichen Bereich bestimmt. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind,)dürfen das Gerät nicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungs-widrigen Gebrauch oder falsche Bedienung verursacht wurden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elektro-Rasenmacher.

Bildzeichen auf dem Gerät

ung!

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augen-und Gehorschutz

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile.

ehende Personen von dem Maher fern halten.

Vorsicht - Scharfe Schneidmesser! FüBe und Hände fernhalten.

Verletzungsgefahr! ausschalten und Netz-

steckerziehenvorEinstellungsoder Reinigungsrarbeitendon oder wenn sich dasNetzkabelverfangen hat oder beschadigtist.

Gefahr durch beschädigtes Netz-kabel.

Netzkabel von dem Gerät und dem Schneidmesser fernhalten!

Achtung! auf des Rasenmähermessers.

Angabe des Schalleistungspe-gels L_wa in dB.

Schutzklasse II

Das Gerat ist nur zur Verwendung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit

des Netzes > = 100 A je Phase haben und von einem Verteilnetz mit einer Nennspannung 400 / 230V versorgt werden.

Elektrogeräte gehoren nicht in den Hausmull.

Schnittkreis

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu vermeiden,lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, weitere Kinder

und Haustiere, in der Nähe sind.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfern den Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden können.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen/TRagen.
• Führer Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzten Sie das Gerät nicht, wenn Schutz einrichtungen (z.B. Prallschutz oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht)dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.
• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotatio on der übrigen Messer führen kann.
• Benutzen Sie nur Ersatz- und Zube-horteile, die vom Hersteller gefelfert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Führn Sie Füße und Höhe beim Arbeiten nicht in die Höhe oder unter rotierende Teile. Es besteht

Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z.B. Sonn- und Feiertagen), während bestimmeter Tageszeiten (Mittagszeiten, Nachruhe) oder in besonderen Gebieten (z.B. Kurorten, Kliniken etc.) eingeschrankt oder verboten sein.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fübe in sicheren Abstand von den Schneidwerkzeugen sind.
• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder an nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mude oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immerrechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.
• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hängen. Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrrichtung am Hangändern. Arbeiten Sie nicht an übermöig steilen Hängen.
• Führren Sie das Gerät nur im Schritttempo. Seien Sie besonderss vorsichtig, wenn Sie das Gerät umkehren, zu sich heranziehen oder rückwärts gehen.
• Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu

rotierenden Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In dieser Fall kippen Sie das Gerät durch Drucken des Griffithols so, dass die Vorderräder des Geräts leicht angehoben werden. Überprüfen Sie immer, dass sich beiden Höhe in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
• Arbeiten Sie nie ohne Grasfangkorb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

• Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mühenden Flächen gebracht wird.
• Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
• Arbeitsen Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich undändern Sie nicht die Regler-einstellungen am Motor. Verwenden Sie

keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Niemals das Gerät aufheben oder wegtragen, wenn der Motor lauft.

• Schalten Sie das Gerät aus,ziehen Sie den Netzstecker ab und vergewissern Sie sich,dass alle beweglichen Teile still stehen:

• immer, wenn Sie das Gerät verlassen und wenn es nicht verwendet wird,

• bevor Sie Blockierungen offen oder Verstopfungen im Auswurfkanal beseitigen,
• wenn das Netzkabel beschädigt oder verheddert ist,
• bevor Sie das Gerät überprüfen, reinigen oder darüber arbeiten,
• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Gerät und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Gerät arbeiten,

• falls das Gerät anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erfondlich.

• Bringen Sie Höhe oder Fuß niemals in die Nähe oder unter rotierende Teile. Bei Sichelmähem darf sich nie vor die Grasauswurföffnung gestellt werden.

Wartung und Lagerung:

• Sorgen Sie davon, dass alle Mattern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.
  Versuchen Sie nicht, das Gerät selbst

zu reparieren, es sei dess, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtigten Kundendienststellen ausgeführrt werden.

Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.
- Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu konnen. Befolgen Sie die Wartungsvorschriften.
- Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.
- Überprüfen Sie die Grasfangeinrichtung regelmäß auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer entsprechenden vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.
- Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Schreiben Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA a
• Vermeiden Sie Körperberuhrungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfosten).
• Verwenden Sie nur zugelassene Netz-kabel der Bauart H05VV-F oder H05RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der

Litzenquerschnitt des Netzkabels muss mindestens 1,5 mmbetragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schaden.

• Verwenden Sie für die Anbringung des Netzkabels die dafür vorgesehene Kabelaufhängung.
• Halten Sie das Netzkabel beim Arbeiten von dem Schneidwerkzeug fern. Die Schneidmesser konnen das Netzkabel beschädigen und zum Berühren spannungsführender Teile führen. Führten Sie das Netzkabel grundsätzlich hinter der Bedienungsperson.
• Benutzen Sie das Gerät nicht, wenn das Kabel beschädigt oder abgenutzt ist.
• Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Verbinden Sie kein beschädigtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile führen.

Allgemeine Beschreibung

Funktionsbeschreibung

Der Elektro-Rasenmacher besitz ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Si

cherheitsschalter, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 3-fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 - 3.

Übersicht

A

1 Bügelgriff

2 Flügelmattern
3 Unterer Holm
4 Grasfangkorb
5 Rader
6 Rasenmachergehause
7 Prallschutz
8 Kabelhalter
9 Gerätestecker für Netzkabel
10 Entregelungsknopf
11 Kabel-Zugentlastung
12 Starthebel

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

1. Setzen Sie die unteren Holme (3) in die Aufnahme des Rasenmachergebnisses (6) ein.

2. Befestigen Sie den unteren Holm (3) mit den beiliegenden Schrauben (13).

Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schrauben (14) und den Flügelmattern (2)

am unteren Holm (3).

Es sind zwei Positionen möglich.

1. Klipsen Sie die Kabelhalter (8) am Holm (3) und am Bügelgriff (1) ein und fixieren Sie damit das Kabel.

Wenn Sie die beiden Flügelmuttern lose, können Sie den Bügelgriff zur Aufbewährung des Gerätes nach unten klappen. Darauf achten, dass das Netzkabel nicht eingeklemmt ist.

Grasfangkorb montieren

Tragen Sie zur Montage des Grasfangkorbes Handschuhe, um Verletzungen zu vermeiden.

1. Stecken Sie beiden Teile des Grasfangkorbs (16) zusammen.

2. Stecken Sie den Handgriff (15) in eine der beiden Teile des Grasfangkorbes (16).

Mit dem Rasenmacherarf nicht ohne Prallschutz oder Grasfang-korb gearbeitet werden. Es besteht Verletzungsgefahr.

Bedienung

Grasfangkorb einhängen/ abnehmen

1. Zum Einhängen des Grasfang-korbes (4) haben Sie den Prallschutz (7) an und hängen den Grasfangkorb (4) ein. Klappen Sie den Prallschutz (7) auf den Grasfangkorb (4). Er halt den Grasfangkorb (4) an richtiger Position.

2. Zum Abnehmer des Grasfang-korbes (4) haben Sie den Prallschutz (7) an und hangen den Grasfangkorb (4) aus. Klappen Sie den Prallschutz (7) an das Rasenmachergebnisse (6) zurück.

Schnitthöhe einstellen

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Der Rasenmacher kann durch Positionsänderung der Rader auf folgende Schnitthohen eingestellt werden:

60 mm - große Schnitthöhe
40 mm - mittlere Schnitthöhe
20 mm - geringe Schnitthöhe

1. Greifen Sie mit der Hand unter das Rasenmachergebnisse (6) undziehen Sie die Radachse in ihre Richtung.
2. Sie können jetzt die Radachse im gezogenen Zustand nach oben oder unter denstellen, um eine der drei Schnitthöhen zu erreichen.
3. Ist die gewünschte Hohenposition erreicht,{lassen Sie die federbelastete Radachse wieder in die Führungsposition zurückgleiten.

Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 20 - 40 mm, bei einem Nutzrasen etwa 40 - 60 mm.

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

1. Stecken Sie den Stecker des Netzkabels in den Gerätestecker (9) am Bügelgriff (1).

2. Zur Zugentlastung formen Sie aus dem Ende des Netzkabels eine Schlaufe und hangen diese in die Zugentlastung (11) ein. Vergleichen Sie mit der Abbildung G

3. Schließen Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einsatz darauf, dass das Gerät keine Gegenstände berührt.
5. Zum Einsatzen drucken Sie den Entriegelungsknopf (10) am Handgriff und halten gleichzeitig den Starthebel (12) gedrückt. Lassen Sie den Entriegelungsknopf (10) los.
6. Zum Ausschalten setzen Sie den Starthebel (12) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Rasenmacher

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an,{lssst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rasen nach jeder dem Mahvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen.

Der erste Schnitt erfolgt ab etwa April bei

einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen mindestens einmal pro Woch gemäht.

• Beginnen Sie mit dem Mähen in der Höhe der Steckdose und arbeiten Sie von der Steckdose weg.
• Führn Sie das Netzkabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemäßte Seite.
• Führn Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mahen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
• Stellen Sie die Schnitthöhe so ein, dass das Gerät nicht überlastet wird. Andernfalls kann der Motor beschädigt werden.
• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgeben und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung, Wartung, Lagerung" beschrieben.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eineuge Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungs- und Reinigungsrarbeiten das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungs- bzw. Lösungsmittel.
• Entfernen Sie nach dem Mahen anhaftende Pflanzenrechte mit einem Holz- oder Plastikstück von den Rädern, den Luftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwendten Sie keine harten oder spitzen Gegenstände, Sie konnten das Gerät beschädigen.
• Olen Sie von Zeit zu Zeit die Räder.
• Kontrollieren Sie den Rasenmacher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Mattern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschließen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden

1. Drehen Sie das Gerät um.

2. Benutzen Sie feste Handschu-he und halten Sie das Messer (18) fest. Drehen Sie die Messerschraube (17) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel (19).

3. Bauen Sie das neue Messer (18) in umgekehrter Reihenfolge wie der ein. Achten Sie daraufuf, dass das Messer (18) richtig positi-niert ist und die Messerschraube (17) fest angezogen ist.

Lagerung

wertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile konnen sortenrein getrennt werden und so einer Wiederverwertung zugeführrt werden. Fragen Sie hierzu unser ServiceCenter.
• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder vertellen Sie es als Mulchschicht unter Strauchern und Bäumen.

Bewahren Sie das Gerät trocken und außerhalb der Reich weite v Kindern auf. Losen Sie die Flüge muttern (2) und klappen Sie den Bügelgriff (1) zusammen, damit das Gerät weniger Platz beansprucht. Die Kabel dürfen bzw nicht eingeklemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemüssen Gebrauch verursacht werden.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederver

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Garantie

• Für diesen Gerät leisten wir 24 Monate Garantie. Für gewerbliche Nutzung und Aus-tauschgeräte gilt eine verkürzte Garantie.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedie-nung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Messer.
  Voraussetzung fur Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.
• Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kaufund Garantienachweis an den Handler zurückgegeben wird.

Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführten laßen. Unser Service-Center erstellt Ohnen kein einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
• Achtung:itte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange-nommen.

Die Entsorgung ihrer defekten eingesenden Geräte führen wir kostenlos durch.

Technische Daten

Elektro-Rasenmacher.ERM 1233 G

Aufnahmeleistung des Motors ....1200 W

Netzspannung 230V\~,50 Hz

Leerlaufdrehzahl 3700 min

Schnittkreis 33 cm

Schnitthöhe. 20/40/60 mm

Schutzklasse

Schutzart .IP 24

Gewicht. 11 kg

Volumen Grasfangkorb 331

Schalldruckpegel

(L_pA) 73,5 dB(A); K_pA = 1,91 dB

Schalleistungspegel

(gemessen)

(LwA) 93,5 dB(A); KwA =1,91 dB

Schalleistungspegel

(garantiert) 96 dB(A)

Vibration am Handgriff

an) 2,03 m/s

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärgung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen küssen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, konnen dazu nicht geltend gemacht werden.

Das Gerät ist nur zur Verwendung in Anwesen vorgesehen, die eine Dauerstrombelastbarkeit des Netzes >=100 A je Phase haben und von einem Verteilnetz mit einer Nennspannung 400/230 V versorgt werden.

Falls notig, halten Sieitte Rücksprache mit Ihr Elektrizitätsversorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt fur den Anschluss des Gerätes ausreicht.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bei der Bestellung unbedingt die Bestellnummer an.

Ersatzmesser 13700209

Grasfangkorb 91093478

Fehlersuche

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter defect	Reparatur durch Kunden-dienst
	Kohlebürsten abgenutzt
	Motor defect
	Gras zu lang	Größere Schnitthöhe ein-stellen. Durch Drücken des Griffitholms die Vorderräder leicht anheiten.
Motor setzen aus	Blockierung durch Fremdkörper	Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstellend oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe ein-stellen
	Messer stumpf	Messer schleifen halten oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer falsch montiert Messer	korrekt einbauen
Messer rotiert nicht	Messer durch Gras blockiert	Gras enternen
	Messerschraube locker Messer	erschraube festziehen
Abnorme Geräusahe, Klappern oder Vibratio-nen	Messerschraube locker Messer	erschraube festziehen
	Messer beschädigt Messer	ustauschen

Table des matieres

Technische gegevens 37

Elektrische apparaten horen nicht

Snijdcirkel

Beschermingsklasse II

vastleggen.

Elektrische verilgheit:

• U kurz reparaties die nicht onder de garan-U kurz re

Onncahne Ha yHKunnte

EneKtpnueckaTa Kocayka 3a TpeBa HMa
napaIeHn Ha NOBbpxHocTTa 3a p3aHe
BbptAe ce pekeu INHcTpymeHT. Ta e o6o-
pyDaHa c MoUeH eNeKtpOMOTop, TBbpD
IIpactMacob Kopnyc, 7aJIteP 3a3auNTa,
IpeIpa3nteJ CpeUy yApN I KOw 3a Cb-
bipaHe Ha TpeBa. YpeIbT e DonbInHTeHnHO perynpyEm Ha BucOunHa Ha Tprn HnBa
n JeKO BbptAeU Ce KOneJa.
FyHKtInTe Ha 6Ioka 3a ynpabJeHne
MOxKeTe Da BVdInTe OT CpeDbAooTo ONnCaHne.

Pperne

1 DbROBnHa npBXKa

2 Kpunuata ngk
3doJen npbT
4 Kow 3a Cb6npaHe Ha TpeBaTa
5 konela
6 KOpnyc Ha KocaykaTa
7 npedna3nten cpeu ydapn
8 Dbpxaay 3a ka6eena
9 9e9e93a e9eKtpnueckna-9e9e93apaeHeppeBaTa 6en
106yToH3aJe6nokupaHe
11 Dbpxa npn oobraheTo Ha Ka-dbpxa npn oobraeB03acBpaHe Ha TpeBaTa 6ena (16).
12 noct 3a cTaptnpahe
Ako pa3BHeTe KpHnTuTne raIKu, 1e MoXeTe Da CrbHeTe HAnOly DbROBnHaTa DpbKka 3a CbXpaHeHneTo Ha ypeDa. BnImaBaIte eJekTpuecknT Ka6eJa He e npNTnCHaT.
1. CbeHHeTe DBeTe Yactn Ha
nPN O6T8R03aCpaHe Ha TpeBaTa (16).

MоHTax

IpeiBcKaKbB BnD pa6ota n3- TerJTe eNeKtpnueckn IeNceI OTypea.CbIecTByBa onaCHOCT OT HapaHBAHn.

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhauer Str. 1

64409 Messel

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

www.grizzly-gmbh.de

I.T.S. Winschoten by

Bezoekadres:

Papierbaan 55

9672 BG Winschoten

Postadres:

Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

ITSw bv BE

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Garden Italia SPA

Via Zaccarini, 8
