ERM 1233 G - Tosaerba Grizzly - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ERM 1233 G Grizzly in formato PDF.
| Tipo di prodotto | Tosaerba elettrico |
| Marca | Grizzly |
| Modello | ERM 1233 G |
| Potenza assorbita del motore | 1200 W |
| Tensione di rete | 230 V / 50 Hz |
| Regime al minimo | 3700 giri/min |
| Diametro di taglio | 33 cm |
| Altezze di taglio regolabili | 20 / 40 / 60 mm (3 posizioni) |
| Classe di protezione | II |
| Tipo di protezione | IP 24 |
| Peso | 11 kg |
| Volume del sacco di raccolta | 33 L |
| Livello di pressione acustica (L_pA) | 73,5 dB(A) (K=1,91 dB) |
| Livello sonoro garantito (L_wA) | 96 dB(A) |
| Vibrazione (a) | 2,03 m/s² |
| Lunghezza massima del cavo di alimentazione | 75 m (tipo H05VV-F o H05RN-F) |
| Sezione minima del cavo | 1,5 mm² |
| Garanzia | 24 mesi (uso domestico) |
| Paese di produzione | Non specificato |
Domande frequenti - ERM 1233 G Grizzly
Domande degli utenti su ERM 1233 G Grizzly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ERM 1233 G - Grizzly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ERM 1233 G del marchio Grizzly.

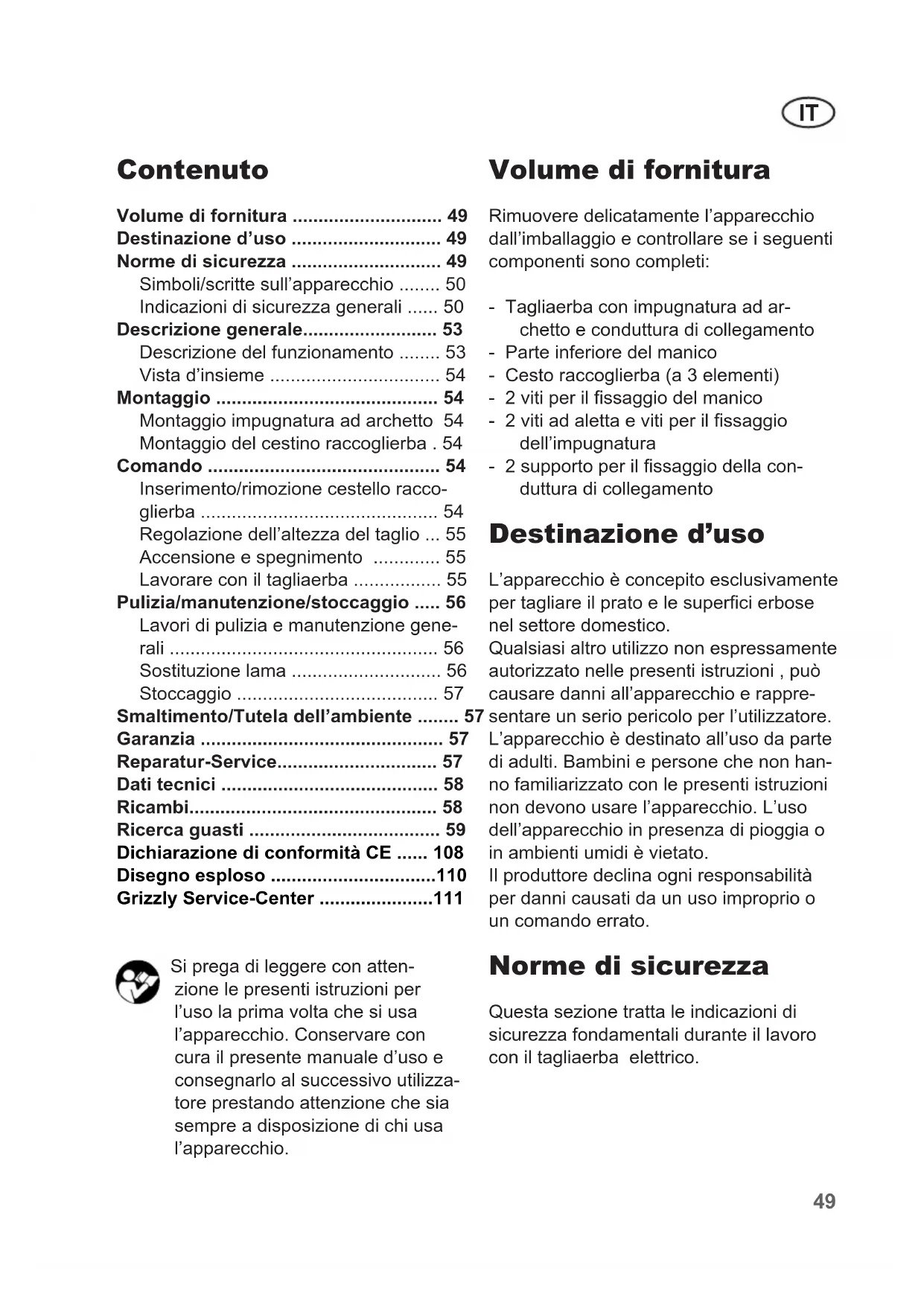

MANUALE UTENTE ERM 1233 G Grizzly
Tagliaerba elettrico
Traduzione delle istruzioni per l'uso in originale
Volume di fornitura 49
Destinazione d'uso 49
Normedisicurezza 49
Simboli/scritte sull'apparecchio 50
Indicazioni di sicurezza generali .... 50
Descrizione generale. 53
Descrizione del funzionamento 53
Vista d'insieme 54
Montaggio 54
Montaggio impugnatura ad archetto 54
Montaggio del cestino raccoglierba. 54
Comando 54
Inserimento/rimozione cestello racco
glierba 54
Regolazione dell'altezza del taglio ... 55
Accensione e spegnimento 55
Lavorare con il tagliaerba 55
Pulizia/manutenzione/stoccaggio .... 56
Lavori di pulizia e manutenzione gene
rali 56
Sostituzione lama 56
Stoccaggio 57
Smaltimento/Tutela dell'ambiente 5
Garanzia 57
Reparatur-Service 57
Dati tecnici 58
Ricambi. 58
Ricerca guasti 59
Dichiarazione di conformità CE 108
Disegno esploso 110
Si prega di leggere con atten-zione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare concura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestandoattenzione che sia sempre a disposizione di chi usa l'apparecchio.
Volume di fornitura
Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:
- Tagliaerba con impugnatura ad archetto e conduittura di collegamento
- Parte inferiore del manico
- Cesto raccoglierba (a 3 elementi)
- 2 viti per il fissaggio del manico
- 2 viti ad aletta e viti per il fissaggio dell'impugnatura
- 2 supporto per il fissaggio della conduttura di collegamento
Destinazione d'uso
L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.
Qualsiasi altro utilizzato non espessamente autorizzato nelle presenti istruzioni, cui causare danni all'apparecchio e rappre
sentare un serio pericolo per l'utilizzatore.
L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.
Il produttore declina agli responsabilità per danni causati da un uso impropero o un comando errato.
Norme di sicurezza
Questa sezione tratta leindicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.
Simboli/scritte sull'apparecchio
nzione!
Leggere attentamente le istruzioni d'uso.
Indossare una protezione per gli occhi e per l'udito.
Non esporre l'apparecchio all'umidi-tà. Non lavorare in presenza di pioggia e non tagliare erba bagnata.
Pericolo di lesions a causa di particatapultate.
re lontane le personne dal tosaerba.
Attenzione - Lame da taglio affiliate! Tenere lontani piedi e mani. Pericolo di lesions!
nere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppato o danneggiato.
Pericolo a causa del cavo di rete danneggiato.
Tenere il cavo di rete lontano dall'apparecchio e alla lama da taglio!
Attenzione!
della lama del tagliaerba.
Indicazione del livello di rumore L in dB.
Classe di protezione II
L'apparecchio è concepito esclusivamente per l'uso nei poderi, che sono provvisti di una ca
pacità di corrente permanente della rete ≥ 100A per agli fase e alimentati da una rete di distribuzione con una tensione nominale di 400 / 230V .
Gli apparecchi elettrici non devono essere smaltiti insieme ai rifiuti domestici.
Cerchio di taglio
Indicazioni di sicurezza generali
In caso in uso impropero quello apparecchio più causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di sicurezza e familiarizzare con tutti i componenti di lavoro.
Preparazione:
- Questo apparecchio non è concepito per essere usato da persona (compresi bambini) con limitate attività fisiche, sensoriali o mentali o alla sufficiente esperienza e/o che non hanno le nozioni necessarie, salvo nei casi in cui siano sorvegliati da una persona responsable per la loro sicurezza oppure vengano istruiti su come usare l'apparecchio.
Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
-
Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
-
Bambini devono essere sorvegliati, per garantire che non giochino con l'apparecchio.
L'operaatore outilizzatore è respon-sabile per infortuni o danni ad alte persono o alla proprietà delle stesse.
- Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultati.
- Indossare apposto abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali.
- Prima di anni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del disposativo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
- Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
Lavorare con l'apparecchio:
Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!
Osservare la protezione antirumore e le disposizioni locali. L'uso dell'apparecchio durante determinate giornate (p. es. domeniche e festivi) cui sono assere limitato o vieta
to in determinate fasce orarie (ora di pranzo, riposo notturno) o in determinati ambienti (p. es. luoghi di cura, cliniche ecc..)
- Accendere il motore secondo le istruzioni e solo, quando i piedi sono pos-zionati ad una distanza sicura dagli utensili da taglio.
Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
Non lavorare con l'apparecchio, se si è stanchi o peu concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio. - Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii effecssivamente ripidi.
- Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
- Accendere l'apparecchio con cautela secondo leindicazioni contenate nelle presentiistruzioni.Prestareattenzione aduna sufficiente distanza dei piedidi龄lale lame rotanti.
Non ribaltare l'apparecchio durante l'avvamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In quello caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriors dell'apparecchio vengano leggermente sollevate. Controllare sempre che
IT
le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
Non lavorare maienza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulSIONe dell'erba
Non lavorare maienza protezione antiurto o cestello raccoglierba. Mantenersi sempre lontani dall'apertura di espulsione.
Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.
L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Specnere l'apparecchio nel caso in cui debba assere ribaltato per il trasporto, si debbano attaversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano delle superfici da tagliare.
- Tenere l'apertura di espulsione dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
Non lavorare con l'apparecchio danneggiato, incompleto o trasformato除去 il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure除去 i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
Non sovraccaricare l'apparecchio. Lavorare solo nel Campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'ap
parecchio per scopi diversi da quelli per cui è stato concepito.
Non usare l'apparecchio nelle vicinanzi di liquidi o gas infiammabili. La mancata osservanza di questa indicatoria comporta rischi di incendio o di esplsoione.
Non sollevare o trasportare mai l'apparecchio quando il motore gira.
- Spagnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobili siano ferme:
- sempre, quando si abbandona l'apparecchio e non viene usato.
- prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione;
- quando il cavo di rete è danneggiato o aggrovigliato,
- prima di controllare, pulire l'apparecchio o di eseguire lavori al medesimo;
- quando si incontrare un corpo estraneo. Individuare eventuali danneggiamenti all'apparecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l'apparecchio;
- nel caso in cui l'apparecchio inizi a vibrare in modo anormale, è necessario un controllo immediato.
Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espul sione dell'erba.
Manutenzione e stoccaggio:
Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sa in condizioni di lavoro sicure.
Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguatamente istruiti.
Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuali esclusivamente dai centri di assistenza clienti da moi autorizzati.
- Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini.
- Trattare l'apparecchio con cura. Tenerere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliorie e più sicure.Seguire le disposzizioni di manutenzione.
- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
- Controllare regolarmente il dispositorio raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostuire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciata tra le lame rotanti e le parti fisse della macchina.
- Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
Sicurezza elettrica:
- Prestareattenzione che la tensionedi rete corrisponda alleindicazioni riportate sulla targhetta dell'apparecchio.
- Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interrettore FI) con una corrente di apertura di massimo 30mA an.
- Evitare il contatto del corpo con le parti messe a terra (p. es. recinzioni o pali metallici).
- Usare solo cavi di rete ammessi del tipo H05VV-F o H05RN-F, con una lunghezza massima di 75 m e concepiiti per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere
minimo a 1,5mm^2 . Prima dell'uso, srotolare sempre completeness la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
Per il fissaggio del cavo di rete usare la spira del cavo prevista.
- Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l'utilizzatore.
Non usare il cavo di rete per staccare la spina alla presa. Proteggere il cavo di rete dal calore, dall'olio e da spigoli vivi.
- Spagnere l'apparecchio e staccare la spina elettrica alla presa, se il cavo di rete è danneggiato. Nel caso in cui la conduttura di collegamento di quello apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
Non collegare un cavo di rete danneggiato alla rete di alimentazione. Nontoccare un cavo di rete danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.
Descrizione generale
Descrizione del funzionamento
Il tagliaerba elettrico possiede un utensile da taglio che gira paralleamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interrottore di sicurezza e
IT
una protezione antiurto comeanche di un cesto raccoglierba con indicatore del livello di riempimento. Inoltre l'apparecchio è regolabile in altezza a 3 livelli ed è dotato di ruote facili da manovrare.
Il funzionamento dei componenti è riportato nelle seguenti descrizioni.
Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.
Vista d'insieme
A 2D
1 Impugnatura ad arco
2 Dadi ad aletta
3 Montante inferiore
4 Cestello raccoglierba
5 Ruote
6 Alloggiamento tagliaerba
7 Protezione antiurto
8 Serracavi
9 Presa dell'apparecchio
10 Pulsante di sblocco
11 Scarico della trazione cavo
12 Dadi ad alette
Montaggio
Prima di iniziare il lavoro, staccare la spina dell'apparecchio. Pericolo di danni a persona.
Montaggio impugnatura ad archetto
-
Inserire i manici inferiori (3) nella sede dell'alloggiamento del tagliaerba (6).
-
Fissare i manici inferiori (3) con le viti fornite (13).
- Fissare l'impugnatura ad archetto (1) con le viti fornite (14) e i dadi ad
aletta (2) sul manico inferiore (3).+ Impugnatura ad arco (1). Sono possibili due posizioni.
- Attaccare il serracavo (8) nel manico inferiore (3) e fissarvi il cavo.
Allentando i due dadi ad aletta è possibile ribaltare l'impugnatura ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
Montaggio del cestino raccoglierba
Per il montaggio del cestello raccoglierba indossare i quanti, per evitare lesioni.
-
Assemblare le due parti del cesto raccoglierba (16).
-
Inserire l'impugnatura (15) in una delle due parti del cesto raccoglierba (16).
Attenzione: non azionare l'apparecchio perché la protezione antiurto o il cestino raccoglierba completeness montati. Pericolo di lesioni!
Comando
Inserimento/rimozione cestello raccoglierba
- Per appendere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (7) sul cesto raccoglierba (4). Tiene il cesto raccoglierba (4) nella po
sizione corretta.
- Per rimuovere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e staccare il cesto raccoglierba (4). Ribaltare indietro la protezione antiurto (7) sull'alloggiamento del tagliaerba (6).
Regolazione dell'altezza del taglio
Spagnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a personne.
L'apparecchio è dotato di 3 positioni per la regolazione dell'altezza di taglio:
60 mm - grande l'altezza di taglio
40 mm - media l'altezza di taglio
20 mm - piccola L'altezza di taglio
- Infilare la mano sotto l'alloggamenti del tagliaerba (6) e tirare l'assale nella propria direzione.
- Ora è possibile regolare l'assale in condizioni tirate verso l'alto o il basso per raggiungere una delle tre altezza di taglio.
- Una volta raggiunta l'altezza desiderata,fare ritornare l'assale a molla nella posizione di guida.
L'altezza di taglio corretta per un prato decorativo corrisponde a circa 20 - 40 mm, per un prato calpestabile a circa 30 - 60 mm.
Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.
Osservare i regolamenti per la protezione antirumore e le disposi
zioni locali.
Accensione e spegnimento
-
Inserire la spina del cavo di rete nella presa (9) sull'impugnatura ad archetto (1).
-
Per lo scarico della trazione, formare con l'estremità del cavo di rete un occhiello e appenderlo nelle scarico della trazione (11). Confrontare con la figura G
- Allacciare l'apparecchio alla tensione di rete.
- Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
- Per accendere l'apparecchio, premere il pulsante di sbloccaggio (10) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (12). Rilasciare il pulsante di sbloccaggio (10).
- Per spegnere l'apparecchio, rilasciare la leva di avviamento (12).
Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.
Lavorare con il tagliaerba
Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo agli'intervento di tosatura il prato diventa più fatto e omogeneo.
Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70
- 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo
una volta a settimana.
rete e attendere l'arresto della lama.
- Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi alla stessa.
- Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato migliorato.
- Condurre l'apparecchio a passo duomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
- Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
- Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
- Pulire l'apparecchio dopo agli impieg
go come descrizione nel capitolo „Pulizia, manutenzione, stoccaggio"
Dopo lo spegnimento dell'apparecchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persona.
Pulizia/manutenzione/ stoccaggio
Fare effettuare i lavori non descriitti nelle presenti istruzioni d'uso da un centro di assistenza clienti da moi autorizzato. Usare solo ricambi originali.
Indossare guanti quando si maneggia la lama.
Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegnere l'apparecchio, staccare la spina di
Lavori di pulizia e manutenzione generali
Non spruzzare il tosaerba con ac-qua.
- Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un pannoenza detergenti o solventi.
- Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione dell'erba e alla zona della lama. Non usare oggetti duri o appuntivi, posso-no danneggiare l'apparecchio.
- Lubricare di tanto in tanto le ruote.
- Controllare il tosaerba prima di anni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
- Controllare le copertura e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione
Sostituzione lama
Se la lama è smussato, cui è ilore. Se la lama è danneggiata o presenta un sbilanciamento, che è ilore.
- Capovolgere l'apparecchio.
sare guanti resistenti e tenere ferma la lama (18). Svitare la vite della lama (17) in senso antiorario mediante un cacciavite dal mandrino motore.
- Rimontare la nuova lama (18) nella sequenza invertita. Prestare attenzione che la lama (18) sua posizionata correttamente e la vite della lama (17) sua ben stretta.
Stoccaggio
Conservare l'apparecchio in un luogo asciutto e fuori alla portata di bambini. Allentando i due dadi ad aletta (2) è possibile ribaltare l'impugnatura (1) ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
- Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.
Decliniamo agli responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.
Smaltimento/Tutela dell'ambiente
Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.
Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.
- Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti
plastiche e di metallo usate potranno essere selezionate e avviate al recuperero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.
Lo smaltimento degli appearecchio difettosi consegnati viene effettuato Gratisamente.
Garanzia
- Per quello apparecchio forniamo 24 mesi di garanzia. Per uso industriale e apparecchi sostitivi vige una garanzia abbreviata di 12 mesi, in osservanza delle disposizioni di legge.
- I danni riconducibili ad usura, sovracca-rico o utilizzato improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia.
- Requisito essenziale per le prestazioni in garanzia è inoltre che leindicazioni riportate alla voce Pulizia e Manutenzione siano state rispetto.
- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati allafrica多少钱,tramite sostituzione del prodotto o la riparazione dello stesso.
Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.
Reparatur-Service
Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza
IT
stilerà volentieri un préventivo per i nostriconformità.
clienti. Possiamo trattare solo appearecchiModifiche tecniche ed estetiche possono che siano ben imballati e che siano invia-essere apportate nel corso dello sviluppoti con un'affancatura sufficiente. I rischi ulteriori di questo alla annunci. Tutte di trasporto sono a carico del mittente. misure,indicazioni e dati di queste istruzi
- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio piano. è di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.
Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante,presso oppure con alto tipo di carico speciale - non vengono accettate.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato Gratisamente.
Dati tecnici
Tagliaaerba elettrico .ERM 1233 G Potenza assorbita del motore ..1200 W Tensione nominale. 230V 50 HzNumero di giri al minimo ...3700 min1 Cerchio di taglio . 33 cm Cerchio di taglio .20/40/60 mm Classe di protezione . II Tipo di protezione . IP 24 Peso .11 kg Volume cesto raccoglierba .33 I Livello di pressione acustica (L_pA) .73,5 dB(A),K=1,91 dB Livello di potenza acustica (L_WA) guaranto .96 dB(A) misurato .93,5 dB(A), K_WA = 1,91 dB Vibrazione (a) 2,03 m/s²
I valori di rumore sono stati rilevati adeguattamente correspondentemente alle norme e disposizioni citate nella dichiarazione di
L'apparecchio è concepito esclusivamente per l'uso nei poderi, che sono provvisti di una capacité di corrente permanente della rete ≥ 100 A per agli fase e alimentati da una rete di distribuzione con una tensione nominale di 400/230V.
Se necessario, consultare l'azienda elettrica per assicurarsi che la capacité di carico continuo della rete nel punto di allacciamento sua sufficiente per l'allacciamento dell'apparecchio.
Ricambi
Per ordinare parti di ricambio rivolgersi al servizio di assistenza tecnica all'indirizzo o numero di fax indicato.
Lame di ricambio 13700209
Cestello raccoglierba 91093478
Ricerca guasti
| Problema Possibile causa | Rimedio | |
| L'apparecchio non si accende | Tensione di rete mancante | Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto |
| Interruttore di accensione/spegnimento difettoso | Riparazione da parte del centro di assistenza clienti | |
| Spazzola di carbone consumata | ||
| Motore difettoso | ||
| Erba troppo alta | Impostare un'altezza di t#glio superiore. Sollevare leggermente le ruote anteriors premendo l'impugnatura. | |
| Il motore si spegne | Bloccaccio da parte di corpi estranei | Rimuovere il corpo estraneo |
| Il risultato del lavoro non è soddisfacente oppure il motore è lento | Altezza di taglio troppobassa | Impostare un'altezza di t#glio superiore |
| Lama smussata | Fare arrotare o sostuire la lamà | |
| Zona lama intasata Pulire l'apprecchio | ||
| Lama montata in modo errato | Montare correttamente la lamà | |
| La lamà non ruota | Lama bloccata dall'erba Rimuovere l'erba | |
| Vite della lamà allentata Stringere la vite della lamà | ||
| Rumori anormali, battito o vibrazioni | Vite della lamà allentata Stringere la vite della lamà | |
| Lama danneggiata Sostituire la lamà | ||
Índice
Volume de fornecimento 60
Fim de aplicacao 60
Si la cucilla ha perdido filo, podra ser reafilada en un taller especializzato. Si la
MOnTnpaHe Ha KoWa 3a Cb6npaHe Ha
TpeBaTa 100
06cnykBaHe 101
Ko73a cB6upaHe Ha TpeBaTa
okayBaHe/CbJaHHe 101
PeynnpaHe Ha BncouHaTa Ha
p3aHe 101
BkIIOUBaHe n 3KIOUBaHe 101
Pa6ota c kocaykaTa 3a TpeBa ......... 102
NouchTaHe/NoDpBxka/
cbxpanenne 102
O6uN DeHocTn 3a nouchTaBHe n
PpKa 102
CmHa Ha HoKa 103
CbxpaHHe 103
29010 San Nicolò a Trebbia (PC)
Tel.: 0523764811
Fax: 0523 768689
e-mail: info@gardenitalia.it
Alfacomer-Equipamentos Agricolas e Industriais, Lda.
