Producttype	Elektrische grasmaaier
Merk	Grizzly
Model	ERM 1233 G
Opgenomen motorvermogen	1200 W
Netspanning	230 V / 50 Hz
Onbelast toerental	3700 t/min
Snijdiameter	33 cm
Instelbare maaihoogtes	20 / 40 / 60 mm (3 standen)
Beschermingsklasse	II
Beschermingstype	IP 24
Gewicht	11 kg
Inhoud opvangzak	33 L
Geluidsdrukniveau (L_pA)	73,5 dB(A) (K=1,91 dB)
Gegarandeerd geluidsniveau (L_wA)	96 dB(A)
Trilling (a)	2,03 m/s²
Maximale lengte netsnoer	75 m (type H05VV-F of H05RN-F)
Minimale kabeldoorsnede	1,5 mm²
Garantie	24 maanden (huishoudelijk gebruik)
Land van fabricage	Niet gespecificeerd

Veelgestelde vragen - ERM 1233 G Grizzly

Hoe monteer ik de beugelhendel?

Plaats de onderste staaf in de behuizing, bevestig deze met de meegeleverde schroeven, en bevestig vervolgens de beugelhendel aan de staaf met de vleugelschroeven en -moeren. Twee posities zijn mogelijk. Klik de kabelhouders vast om het netsnoer te bevestigen.

Hoe stel ik de maaihoogte in?

Schakel het apparaat uit, trek de stekker uit en wacht tot het mes stopt. Pak de behuizing van onderen vast, trek de as naar u toe en verplaats deze omhoog of omlaag om te kiezen uit 20, 40 of 60 mm. Laat los zodat de as terugkeert in positie.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag stevige schoenen en een lange broek. Gebruik de grasmaaier niet in de regen of op nat gras. Houd kinderen en dieren uit de buurt. Stop de motor en trek de stekker uit voordat u aanpassingen of reiniging uitvoert. Raak het draaiende mes niet aan.

Hoe zet ik de grasmaaier aan en start ik hem?

Sluit het netsnoer aan op de stekker in de hendel, maak een lus voor trekontlasting en steek de stekker in het stopcontact. Druk op de ontgrendelknop en houd de starthendel ingedrukt. Laat de ontgrendelknop los. Om te stoppen, laat u de hendel los.

Hoe reinig en onderhoud ik de grasmaaier?

Trek na gebruik de stekker uit en wacht tot het mes stopt. Gebruik een borstel of doek om de behuizing te reinigen. Spuit nooit water. Verwijder grasresten met een houten of plastic spatel. Smeer de wielen af en toe in.

Hoe vervang ik het mes?

Draag dikke handschoenen. Draai de grasmaaier om. Houd het mes stevig vast en draai de schroef linksom los. Monteer een nieuw mes in tegengestelde richting en draai de schroef goed vast. Controleer of het mes correct is geplaatst.

Wat te doen als de grasmaaier niet start?

Controleer de netspanning. Als de kabel beschadigd is, laat deze dan vervangen. Als de schakelaar of motor defect is, neem dan contact op met de klantenservice. Zorg ervoor dat het gras niet te hoog is.

Welke maaihoogte voor een siertuin?

Voor een siertuin stelt u een maaihoogte in van 20 tot 40 mm. Voor een zwaar belast gazon kiest u 40 tot 60 mm. Gebruik aan het begin van het seizoen een hoge hoogte.

Hoe bewaar ik de grasmaaier in de winter?

Reinig hem grondig. Draai de vleugelmoeren los en vouw de hendel in. Bewaar hem op een droge plaats, buiten bereik van kinderen. Bedek hem niet met een nylon zak om vocht te voorkomen. Laat de motor afkoelen voordat u hem opbergt.

Waar vind ik reserveonderdelen?

Onderdelen (reservemes, opvangzak) kunnen bij uw dealer of via het Grizzly-servicecentrum worden besteld. Vermeld het model en het onderdeelnummer: mes 13700209, zak 91093478.

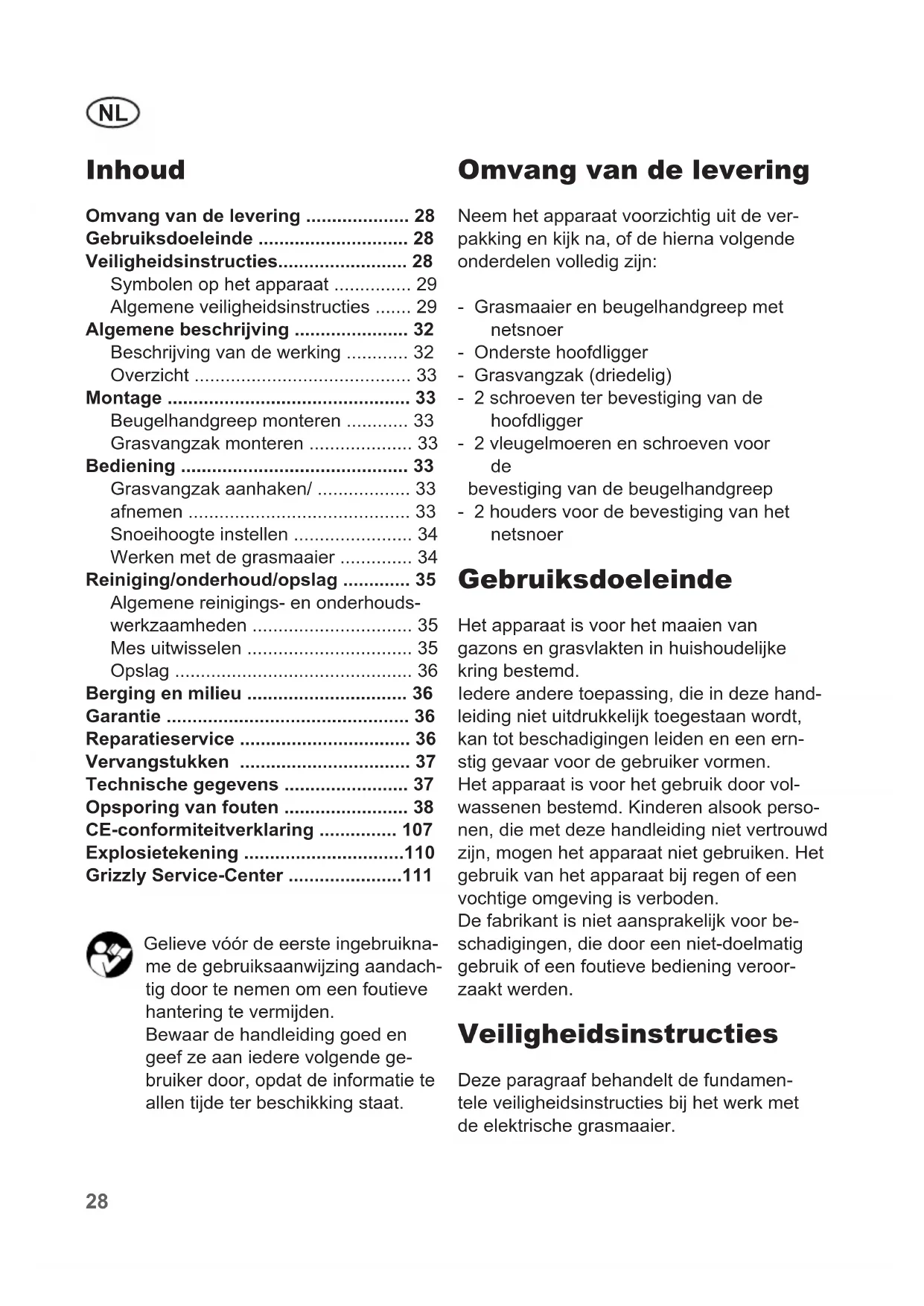

GEBRUIKSAANWIJZING ERM 1233 G Grizzly

Vertaling van de originele gebruiksaanwijzing

Omvang van de levering 28

Gebruiksdoeleinde 28

Veiligheidsinstructies. 28

Symbolen op het apparatusat 29

Algemene veiligheidsinstructies 29

Algemene beschrijving 32

Beschrijving van de werking 32

Overzicht 33

Montage 33

Beugelhandgreep monteren 33

Grasvangzak monteren 33

Bediening 33

Grasvangzakaanhaken/ 33

afnemen 33

Snoeihoogte instellen 34

Werken met de grasmaier 34

Reiniging/onderhoud/opslag 35

Algemene reinigings- en onderhoudswerkzaamheden 35

Mesuitwisselen 35

Opslag 36

Berging en milieu 36

Garantie 36

Reparatieservice 36

Vervangstukken 37

Opsporing van fouten 38

CE-conformiteitverklaring 107

Explosietekening 110

Gelieve voor de eerste ingebruikname de gebruiksaanwijzing aandachtig door te nemen om een foutieve hantering te vermijden.

Bewaar de handleiding goed en geef ze aan iedere volgende gebruiker door, opdat de informatatie te allen tjde ter beschikking staat.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen volledig�!

• Grasmaaier en beugelhandgreep met netsnoer
• Onderste hoofdligger
• Grasvangzak (driedelig)
• 2 schroeven ter bevestiging van de hoofdligger
• 2 vleugelmoeren en schroeven voor de bevestiging van de beugelhandgreep
• 2 holders voor de bevestiging van het netsnoer

Gebruiksdoeleinde

Het apparaat is voor het maaien van gazons en grasvlakten in huishoudelijkke kring bestemd.

ledere andere toepassing, die in deze handleiding Niet uitdrukkelijk toegestaan worden, kan tot beschadigingen leiden en een ernstig gevaar voor de gebruiker vormen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding Niet vertrouwd zijn, mogen het apparaat Niet gebruiken. Het gebruik van het apparaat bij regen of een vochtige omgeving is verboden.

De fabrikant is Niet aansprakelijk voor beschadigingen, die door een Niet-doelmatig gebruik of een foutieve bediening veroorzaakt werden.

Veiligheidsinstructies

Deze paragraaf behandelt defundamente televeiligheidsinstructies bij het werk met de elektrische grasmaaier.

Symbolen op het apparatusat

elet!

m de gebruiksaanwijzing aan-dachtig door.

Draag oog- en gehoorbescherming.

Het apparaat is enkel voorzien voor het gebruik in groe panden, die een belastbaarheid bij een continu toelaatbare stroom van het stroomnet ≥ 100 A per fase hebben en door een verdemail net van een nominale spanning 400 / 230V voorzien worden.

Stel het apparaat Niet aan de voch-Ste het apparaiatnietusande vochtigheid bloot. Werk Niet bij regen en snoei geen nat gras. 33 cm

Algemene veiligheidsinstructies

Gevaar voor verwondingen door weggeslingerde onderdelen.

anders op een veilige afstand tot de maaier houden.

Dit apparaat kan bij een on-Dit apparaat ka oordeelkundig gebruik ernstige

Opgepast - scherpe snoeimes-Opgepast

sen! Voeten en handen op een veilige afstand houden. Gevaar voor verwondingen!

Motor uitschakelen en netstek-

ker uittrekken voor instellings- of reinigingswerkzaamheden of als het netsnoer vastgeraatk of beschadigd is.

schempdeingineirezaken. Om lichamelijke letsels en materiele schade te vermijden, leest u de onvoorwaardelijk volgende veiligheidsinstructies en neemt u ze in acht en maakt u zich goed met alle bedieningsonderdelen vertrouwd.

Gevaar door beschadigd net-Gevasnoer.

Netsnoer op een veilige afstand tot het apparaat en van het snoeimes houden!

Voorbereiding:

• Dit apparaat is er nicht voor bestemd,

odbescneige kinderen inbegren) met beperkte fysisieke, zintuiglijke of geestelijkke capaciteiten of bij ontstentenis van ervaring en/of bij gebrek aan kennis gebruikt te worden, tenzij ze onder het toezicht van een voor hun veiligheid instaande persoon staan of neimdeszapeedocmaanwijzingen krijgen, hoe het apparaat te gebruiken is.

• Geef nooit toestemming aan kinderen of andere Personen, die de gebruiks-aanwijzing Niet kennen, het apparaat te gebruiken. Lokale bepalingen kuren de minimumleeftijd van de persoon, die het apparaat bedient,

Opgelet!

op van het mes van de gras-Naloop van heaemezapeeograanwijzingen krij- maaier. gen, hoe het apparaat te gebruiken is.

Vermelding van het geluidsniveau L_wa in dB.

Maak nooit gebruik van het apparaat terwijl andere mensen, in het bijzonder kinderen, en huisdieren in de buurt zich.
Op kinderen moet er toezicht uitge- oefend worden om te vrijwaren dat ze niet met het apparaat spelen.
- De operator of gebruiker is enkel voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.
- Controller het terrein, waarop het apparaat gezruikt worden, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd+kunnen worden.
- Draag geschikte werkkledij zoals vast schoeisel met slijpvrije zool en een robuuste, lange broek. Gebruik het apparaat Niet als u blootsvoets stapt of open sandalen draagt.
Voer telkens voor gebruik een visuele controle van het apparaat door. Gebruik het apparaat Niet als beschemingsnrichtingen (bijvoorbeeld stootbeschering of grasvangzak), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of beschadigd zich. Ter preventie van een onbalans mogen beschadigde werktuigen en bouten slechts per set uitgewisseld worden.
- Wees voorzichtig bij apparaten met meerere snoeierkwrtuigen, waar dat de beweging van een mes tot een rotatie van de overige messen kan leiden.
- Gebruik enkel reserveonderdelen en toebehoren, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddelijkke verlies van de garantieclaim.

Werken met het apparatus:

Breng voeten en handen bij het wer-Breng voeken Niet in de nabijheid van of onder roterende onderdelen. Er bestaat gevaar voor verwondingen!

Neem de bescherming gegen la-Neem de beso
waaihinder en lokale voorschriften
in acht. Het gebruik van het ap
paraat kan op bepalde dagen
(bijvoorbeeld zon- en feestdagen),
op bepalde tijdstippen van de dag
(middagpauzes, nachtrust) of in
bijdondere gebieden (bijvoorbeeld
kuuroorden, klinieken etc.) beperkt
of verboden zijn.

Schakel de motor volgens instructies in en slechts dan, wanner uw voeten zich op een veilige afstand tot de snoeierktuigen bevinden.
- Gebruik het apparaat Niet bij regen, bij slechte weersomstandigheden, in een vochtige omgeving of op een nat gazon. Werk uitsluitend bij daglicht of bij een goede verlichting.
- Werk Niet met het apparaat als u moe of ongeconcentreerd bent of na het innemen van alcohol of tabletten. Las.altijdijdig een werkpauze in. Ga met verstand aan het werk.
- Let bij het werkken op een veilige stand, in het bijzonder op hellingen. Werk.altijd dwars op de helling, nooit op-of neerwaarts. Wees uiterst voorzichtig wonneer u de rijdrichting op de helling wijzigt. Werk Niet op overdreven steile hellingen.
Bedien het apparaat slechts stapvoets. Wees uiterst voorzichtig wanner u het apparaat omkeert, het maar u toe trekt ofchteruit stapt.
- Schakel het apparaat voorzichtig in

overeenstemming met de in deze handleiding vermelde instructies in. Let op voldoende aufstand tot de voeten tot roterende messen.

Kantel het apparaat Niet bij het starten, behalte als dit bij het starten op hoog grayscaleoodzakelijk is. In dit geval Kantelt u het apparaat door zodanig op de hoofdligger van de handgreep te duwen, dat de voorwienen van het apparaat gemakkelijk opgetild worden. Controller altijd dat beiden handen zich in de werkstand bevinden voordat het apparaat weeper op de grond neergezet worden.
- Werk nooit zonder grayscalezak of stoolbescherming. Houd u.altijd op een veilige afstand tot de uitwerpopening.

Opgelet: gevaar! Mes loopt na.

Er bestaat gevaar voor verwondingen.

• Het apparaat mag nicht opgetild of getransporteerd worden zolang de motor draaait. Schakel het apparaat uit als het voor het transport gekanteld要去 worden als andere oppervakten dan gazons overgestoken要去 worden en wonneer het apparaat maar en weg van de te maaien oppervakten gebracht worden.
• Houd de grasuitwerpopening steeds netjes en vrij. Verwijder snoeiafval enkel bij stilstand van het apparatusat.
• Laat het apparaat nooit zonder toe-zicht op het werkterrein anschter.
• Werk Niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Gebruik het apparaat nooit met beschadigde beschemingsinrichtingen, afterscheringen of ontbrekende veilig

heidsmechanismen, zoals richtingwijzigende of graspvanginrichtingen.

Overbelast uw apparaat Niet. Werk uitsluitend in het aangegeven vermogensgebied en wijzig de regelaarinstellenen aan de motor Niet. Gebruik geen machines meteen laag prestatievermogen voor zware werken. Gebruik uw apparaat Niet voor doel-einden, waarvoor het Niet bestemd is.
- Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. Bij veronachtzaming bestaat er brand- of explosiegevaar.
- Nooit het apparaat optillen of wegdragen wanner de motor draait.
- Schakel het apparaat uit en trek de netstekker uit:

• altijd, wonneer u de machine verlaat,
• voordat u de uitwerpopening reinigt of blokkeringen verhelpt,
• wonneer het apparaat nicht gebrukt wordt,
• voordat u het apparaat controleert, reinigt of eraan werkt,
• wonneer het netsnoer beschadigd of verstrikt geraakt is,

• wonneer het apparaatijdens het werken op een vreemd voorwerp gestoten is of wonneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en LAST het eventueel repareren.

• Breng handen en voeten nooit in de nabijheid van of onder roterende onderdelen. Bij cirkelmaaiers mag men nooit vór de grasuitwerpopening gaan staan.

Onderhoud en opslag:

• Zorg ervoor dat alle moeren, boute en schroeven vast aangedraaid zichn

NL

en dat het apparaat zich in een veilige toestand voor het werk bevindt.

• Tracht nicht het apparaat zich te repareren, tenzij u hiervoor opgeleid bent. Al de werkzaamheden, die nicht in deze handleiding vermeld worden, mogen uitsluitend door ons gemachtigde klantenserviceafdelingen uitgevoerd worden.
• Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.
• Behandel uw apparaat met zorg. Houd de werktuigen scherp en netjes om beter en veiligier te konnen werken. Volg de onderhoudsvoorschriften op.
• Draag beschermende handschoenen wanner u de Snoei-inrichting wisselt.
• Controller de grasvanginrichting regelmatig op slijtage en verrormingen. Vervang omwille van de verilgheid versleten of beschadigde onderdelen. Wees bij de instelling van de messen uiterst voorzichtig, opdat uw vingers Niet:tussen de roterende messen en vaststaande onderdelen van de machine gekneld worden.
• Controller, dat er uitsluitend reserve-snoeiwerktuigen gebrukt worden, die door de fabrikant toegestaan zich.

• Let erop dat de netspanning met de op het typeaanduidingplaatje vermelde gegevens overeenstemt.
• Sluit het apparaat zo möglichk enkel op een stopcontact met aardlekschakelaar (differentieelschakelaar) met een uitschakelstroom van nicht meer dan 30 mA aan.
  Vermijd lichamelijk contact met geaarde onderdelen (bijvoorbeeld metalen omheiningen, metalen palen).
• Gebruik uitsluitend toegestane netsnoeren van het type H05VV-F of H05RN-F, die hoogstens 75m lang en

voor het gebruik in de open lucht bestemd zich. De draaddwarsdoorsnede van het netsnoer moet minstens 1,0 mm² bedragen. Rol een kabeltrommel voór gebruik.altijd helemaal af. Controleer het snoer op beschadigingen.

• Gebruik om het netsnoor aan te bredgen de waarvoort voorziene snoerophanging.
• Houd het netsnoerijdens het werkken op een veilige afstand tot het snoeierkwitig. De Snoeimessen kuren het netsnoer beschadigen en tot contact met spanningvoerende onderdelen leiden. Leid het netsnoer in principe achefter de persoon, die het apparaat bedient.
• Gebruik het netsnoer Niet om de stekeruit het stopcontact te trekken. Bescherm het netsnoer gegen但它, olie en scherpe kanten.
• Schakel het apparaat uit en trek het netsnoor uit het stopcontact als het netsnoor beschadigd is. Als het netsnoor beschadigd worden, moet het door de fabrikant, door+zijn klantenserviceafdeling of door een gekwalificierde persoon verrangen worden om gevaren te vermijden.
• Verbind geen beschadigd netsnoor met het stroomnet. Raak geen beschadigd netsnoor aan zolang het met het stroomnet verbonden is. Een beschadigd netsnoor kan tot contact met spanningvoerende onderdelen leiden.

Algemene beschrijving

Beschrijving van de werk ing

De elektrische grasmaier bezit een parallel met het snoeiniveau draaiend snoeijwerktuig. Het is met een krachtige

elektrische motor, een robuuste behuizing van kunststof, een veiligheidsschakelaar, een stootbescherming en een grasvangzak uitgerust. Bovendien is het apparaat 3-voudig in de hoogte verstelbaar en heeft het gemakkelijk te bedieren wielen. Gieve voor de werkung van de bediiningsonderdelen de hierna volgende beschrijvingen te raadplegen.

De afbeeldingen voor de bediening en het onderhoud vindt u op de zichde 2 - 3.

Overzicht

1 Beugelhandgreep

2 Vleugelmoeren
3 Onderste hoofdligger
4 Grasvangzak
5 Wielen
6 Behuizing van de grasmaaier
7 Stootbescherming
8 Snoerhouser
9 Stopcontact voor netsnoor
10 Ontgrendelknop
11 Trekontlasting van het snoer
12 Starthefboom

Montage

Trek voor alle werkzaamheden aan het apparaat de netstekkeruit. Er bestaat geaar voor lichamelijke letsels.

Beugelhandgreep monteren

1. Breng de onderste hoofdligger (3) in de opname van de behui- zing (6) van de grasmaaier.

2. Bevestig de hoofdligger (3) met de bijgevoegde schroeven (13).

1. Bevestig de beugelhandgreep (1) met de bijgevoegde schroeken (14) en de vleugelmoeren (2) aan de onderste hoofdligger (3).

Er zich twee posities möglichk.

1. Klik de snoerholders (8) op de hoofdligger (3) + beugelhand-greep (1) vast en bevestig waar bij het snoer.

Als u de beiden vleugelmoeren los-Als u de draait, kurz u de beugelhandgreep\ aar beneden klappen om het\ apparaat te bewaren. Let erop dat\ het netsnoer nicht gekneld is.

Grasvangzak monteren

Draag bij reinigings- en onderhoudswerkzaamheden veiligheids-handschoenen om snijwonden te voorkomen.

1. Speld de vangzak (16) aan el-kaar.

2. Speld de handgreep (15) in het vangzak (16).

Met de grasmaier mag er nicht zonder stootbescherming of gras-vangmand gewerkt worden. Er bestaat gevaar voor verwondingen.

Bediening

Grasvangzak aanhaken/ afnemen

1. Om de grasvangzak (4) vast te haken, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4) vast. Klap de stootbescherming (7) op de

grasvangzak (4). Hij houdt de grasvangzak in de juiste positie.

1. Om de grasvangzak (4) af te nemen, tilt u de stootbescherming (7) op en haakt u de grasvangzak (4)uit.Klap de stootbescherming (7) aan de behuizing van de maaier awhile.

Snoeihoogte instellen

Schakel het apparaat uit, trek het netsnoor uit en wacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

De grasmaier kan door een wijziging van de positie van de wielen op volgende snoeihoogten ingesteld worden:

60 mm -grote snoeihoogte

40 mm - gemiddelde snoeihoogte

20 mm - geringe snoeihoogte

1. Grijp met de hand onder de behuizing (6) van de grasmaaier en trek de wielas in uwrichting.
2. Nu sunt u de wielas in de uitgetrokken toestand maar boven of maar beneden verstellen om een van de drie snoeihoogten te bereiken.
3. Wanner de gewenste hoogtepositie bereikt is,That u de onder veerdruk staande wielas wee terug in de geleidingspositie gijden.

De correcte snoeihoothe bedraagt bij een siergazon ongeveer 30 - 40 mm, bij een nuttig gazon ongeveer 40 - 60 mm.

Voor de eerste snoeibeurt van het seizoen dient er een hoge snoeihoogte gekozen te worden.

Neem de bescherming gegen la-Neem de beso
waaihinder en lokale voorschriften
in acht.

In- en uitschakelen

1. Steek de stekker van het net-1. Steek de snoer in het stopcontact (9) aan de beugelhandgreep (1).

2. Voor de trekontlasting vormt uuit het uiteinde van het netsnoereen lus en haakt u deze in detrekontlasting (11) vast. Maak eenvergelijking met de afbeeldings

3. Sluit het apparaat op de net-spanning aan.
4. Let er vór het inschakelen op dat het apparaat geen voorwerpen raakt.
5. Om in te schakelen, drukt u de ontgrendelknop (10) aan de handgreep in en houdt u gezijtijdig de starthefboom (12) ingedrukt. Laat de ontgrendelknop (10) los.
6. Om uit te schakelen,That u de starthefboom (12) los.

Na het uitschakelen van het apparaat draait het mes nog enkele seconden lang. Raak het draaiende mes Niet aan. Er bestaat gevaar voor lichamelijke letsels.

Werken met de grasmaier

Het regelmatige maaien zet de grasplant tot een versterkte bladvorming aan, maar LASTJND onkruidplanten afsterven. Daarom wordt het gazon telkens nadat er gemaaid werd zichter en ontstaat er een gelijkmatig belastbaar gazon.

De eerste snoeibeurt vindt plaats ongeveer vanaf april bij een groeilhoogte van 70 - 80

mm. In de hoofdvegetatietijd wordt het gazon minstens een keer per week gemaad.

• Begin met het maaien in de nabijheid van het stopcontact en werk van het stopcontact weg.
  Leid het verlengsnoer.altijdchter u en breng het na het keren tot aan de reeds gemaaide zijde.
  Leid het apparaat stapvoets in zo recht möglichke banen. Om volledig te maaien, dienen de banen zich alkijd enkele centimeters te overlappen.
• Stel de snoeiediepte zodanig in, dat het apparaat Niet overbelast worden. In het andere geval kan de motor beschadigd worden.
• Werk op hellingen alkijd dwars op de helling. Wees uiterst voorzichtig wanner uchteruitstapt en het apparaat voorttrekt.
• Reinig het apparaat telkens na gebruik zoals in hoofdstuk „Reiniging, onderhoud, opslag" beschreiben.

Schakel na het werk en voor het transport het apparaatuit, trek de netstekker uitenacht de stilstand van het mes af. Er bestaat gevaar voor lichamelijke letsels.

Reiniging/onderhoud/opslag

Laat werkzaamheden, die nicht in deze handleiding beschreiben,zijn,dooreen door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruikuitsluitend originele onderdelen. Draag bij de omgang met het mes handschoenen.

kel voor alle onderhouds- en reinigingswerkzaamheden het apparaatuit,trek de netstekkeruit en

wacht de stilstand van het mes af. Er bestaat gevaar voor lichame-lijke letsels.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit de grasmaier nicht met wa-Spuit de g ter schoon.

• Houd het apparaat steeds netjes. Gebruik voor de reiniging een vorstel of een doek, maar geen reinigings-c.q. oplosmiddelen.
• Verwijder na het maaien vastklevende plantenresten met een stuk hout of plastic van de wielen, de ventilatieopeningen, de uitwerpopening en het bereik van de messen. Gebruik geen harde of suntige voorwerpen, zeouden het apparaat hunnen beschaden.
• Smeer vanijd tot vrij de wielen met olie in.
• Controleer de grasmaaier telkens voor gebruik op klaarblijijke tekortkomingen, zoals losse, verslen of beschadigde onderdelen. Ga de vaste zitting van alle moeren, bouteen en schroeven na.
• Controller erfdekkingen en beschermingsinrichtingen op beschadigingen en een correcte zitting. Wissel deze eventueel UIT.

Mesuitwisselen

Als het mes stomp is, kan het door een gespecialiseerde werkplaats bijgeslepen worden. Als het mes beschadigd is of een onbalans vertoont, moet het gewisseld worden (zie hoofdstuk "Reserveonderden").

1. Draai het apparaat om.
2. Gebruik vaste handschoenen en houd het mes vast (18). Draai de messchroef (17) tegen de richting van de wijzers van de klok van de motorspil (19).
3. Monteer het neue mes (18)
   weer in omgekeerde volgorde.
   Let erop dat het mes (18) correct gespositioneerd en dat de schroef (17) vast aangedraaid is.

Opslag

Bewaar het apparaat droog en buiten het bereik van kinderen. Draai de vleugelmoeren los en vouw de hoofdligger van de handgreep samen, opdat het apparaat minderplaats in beslag neemt. De snoeren mogen waar bij nicht gekneld raken.

• Laat de motor afkoelen voordatu het apparaat in gesloten ruimten wegzet.
• Omhul het apparaat Niet met nylonzakken, odomat er vochtigheid zou=kennen ontstaan.

Wijল Niet aansprakelijk voor door onderapparaten teweeggebrachte beschadigingen, voor zover deze door een onoordeelkundige reparatie of door het gebruik van Niet-originele onderdelen c.q. door een Niet-doelmatig gebruik veroorzaakt worden.

Berging en milieu

Giet afgwerkte olie Niet in de riool of afvoer. Ontdoet u zich op een milieuvriendelijk manier van uw afgewerkte olie, geef de oli aan een afvalinzamelpunt af.

Breng het apparaat, de toebehoren en de

verpakkingaar een geschiktrecyclagepunt.

Machines horen nichtouis in het huisafval.

De kunststoffen en metalen onderdelen kuren volgens soort gescheiden worden en zich zo voor recyclage geschikt.

Voor vragen hieromtrent(Int) u terecht bij ons servicecenter

De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Garantie

• Wij geen 24 maanden garantie op dit product. Voor zakelijk gebruik en vervangende apparatuur geldt een verkorte garantie van 12 maanden, overeenkomstig de wettelijk bepalingen.
• Beschadigingen, die op natuurlijke slijtage, overbelasting of onachtzame bediening berusten, vallen nicht onder de garantie. Bepaalde bouwelementen zijn onderhevig aan slijtage en vallen nicht onder de garantie. Hiertoe behoren vooral: mes.
  Voorwaarde voor de garantie is bovendien, dat de in de gebruiksaanwijzing opgegeven onderhoudsintervallen werden nageleefd als ook de richtlijnen i.v.m. reiniging, onderhoud en reparatie.
• Beschadigingen die door Produktie of mate-Beschariaalfouten ontstaan zich, worden kostenloos door verrangstukken of reparatie verholpen. Voorwaarde voor deze bepaling is wel, dat het apparaat intact en met koopen garantiebewijs aan ons servicecenter worden overhandigd.

Reparatieservice

tie vallen, gegen betaling latent uitvoeren Volume grasvangmand 33 I door ons servicecenter. Zij brengen graagGeluidsdrukniveaue eerst een offerteuit.Wij bewerken alleen (L_pA) .73,5 dB(A), K = 1,91 dB apparaten die, voldoende zich verpakt en Geluidsvermogensniveauu (LA) voldoende gefrankeerd worden opgestuurdgewaarborgd 96 dB(A)

Wij kuren apparaten slechts behandelen indien ze voldoende verpakt en gefrankeerd toe gezonden werden.

gemeten 93,5 dB(A), KwA=1,91 dB Trilling (a) 2,03 m/s²

• Opgelet: stuur in geen geval defekte ma- Lawaai- en trilwaarden werden in overchines met volle olietank op. Leeg de tankdenstemming met de in de verklaring van Eventuele beschadigingen (olie loopt uit absvereenstemming vermelde normen en de machine zijwaarts of op de kop gesteldebepalingen opgespoord. wordt) of brandbeschadigingen die door hechnische en optische wijzigingen kuntransport+zijn ontstaan, worden ten lastinge in functie van de verdere ontwikke
  de afzender gelegd.
• Ongefrankeerde - oningepakt, express of andere speciale zendingen - toe gezonden machines worden nicht aangenomen.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij gratis door.

Vervangstukken

De onderstaande reserveonderdelen kutu via het Grizzly servicecenter bestellen. Bij bestellingen dient u het machinetype enhet artikelnummer aan te gehen.

Reservemes 13700209

Grasvangzak 91093478

Technische gegevens

Elektrische grasmaier ....ERM 1233 G

Opnamevermogen van de motor ..1200 W

Netspanning 230V\~,50 Hz

Onbelast toerental 3700 min

Snijdcirkel 33 cm

Snoeihoogte 20/40/60mm

Beschermingsklasse.

Veiligheidsklasse IP 24

Gewicht. 11 kg

Het apparaat is enkel voorzien voor het gebruik in grote panden, die een belastbaarheid bij een continu toelaatbare stroom van het stroomnet ≥ 100 A per fase hebben en door een verdelenet van een nominale spanning 400 / 230V voorzien worden. Gelieve, zo nodig, bij uw elektriciteitsbedrijf na te vragen of de continue stroombelastbaarheid van het stroomnet op het aansluitingspunt voor de aansluiting van het apparaat volstaat..

Opsporing van fouten

Probleem Mogelijk ooorzaak Oplossing van de fout
Apparaat start nicht	Netspanning ontbreekt	Stopcontact, snoer, leiding, stek-ker nakijken, eventueel reparatie door vakkundig geschoold elektricien
	Schakelaar "Aan/uit" defect	Reparatie door klantenservice-afdelingKoolborstels versleten
	Motor defect
	Gras te lang	Grotere snoeihoogte instellen. Door te duwen op de hoofdligger van de handgreep de voorwietenlichtjes optillen.
Motor valt stil	Blokkering door vreemd voorwerp	Vreemd voorwerp verwijderen
Werkresultaat nicht bevredigend of motor werkt moeilijk	Snoeihoogte te laag	Snoeihoogte instellen
	Mes stomp Mes latent slijpen of uitwisselen
	Mesbereik verstopt Apparaat reinigen
	Mes fouitief gemonteerd Mes correct monteren
Mes roeteert nicht	Mes door gras geblokeerd	Gras verwijderen
	Messchroef los Messchroef vast aandraaien
Abnormale geluiden, gerammel of trillingen	Messchroef los Messchroef vast aandraaien
	Mes beschadigd Mes uittwisselen

Contents
